初中物理第五节 安全用电科普行优秀课件ppt

这是一份初中物理第五节 安全用电科普行优秀课件ppt

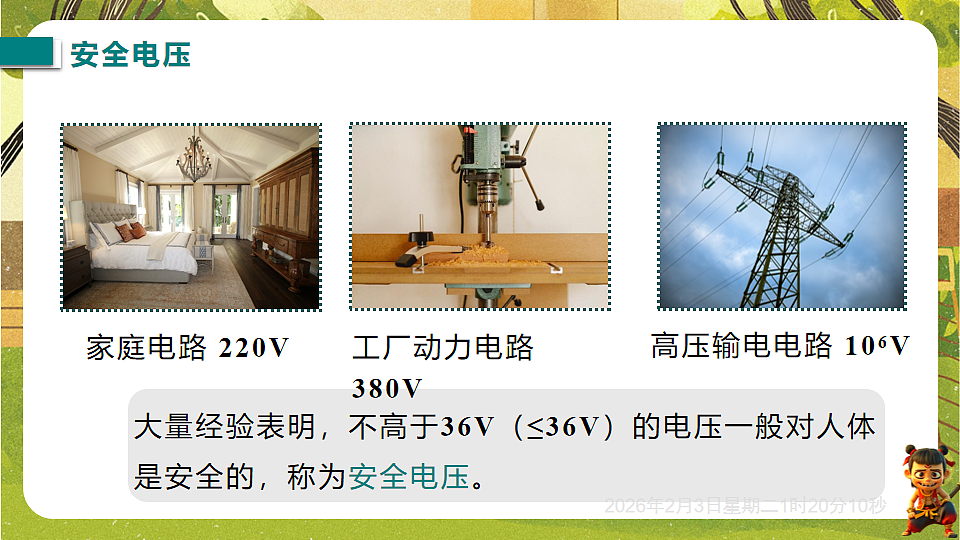

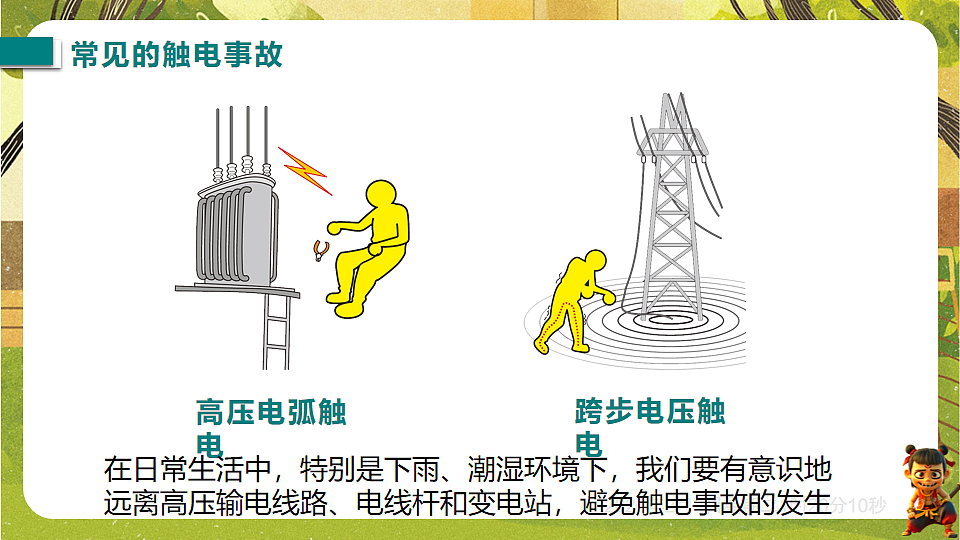

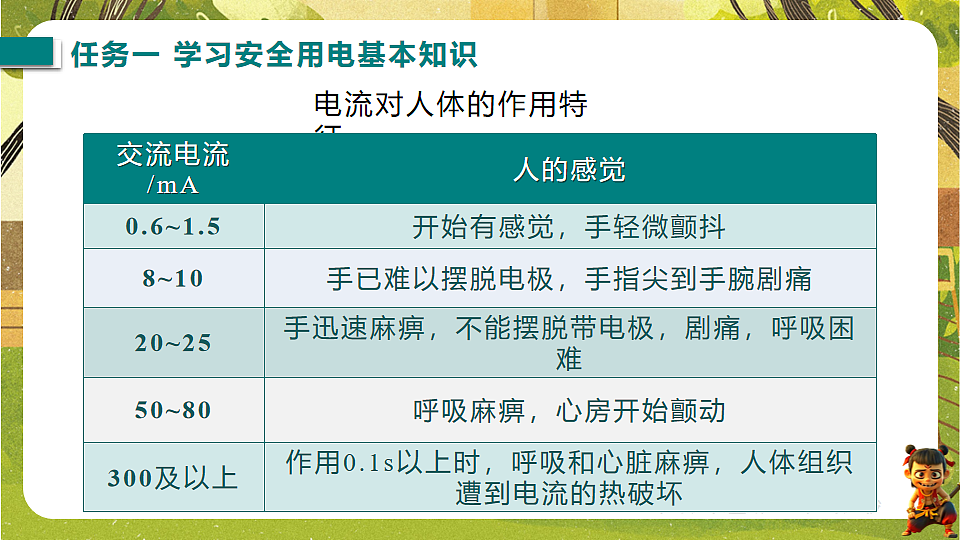

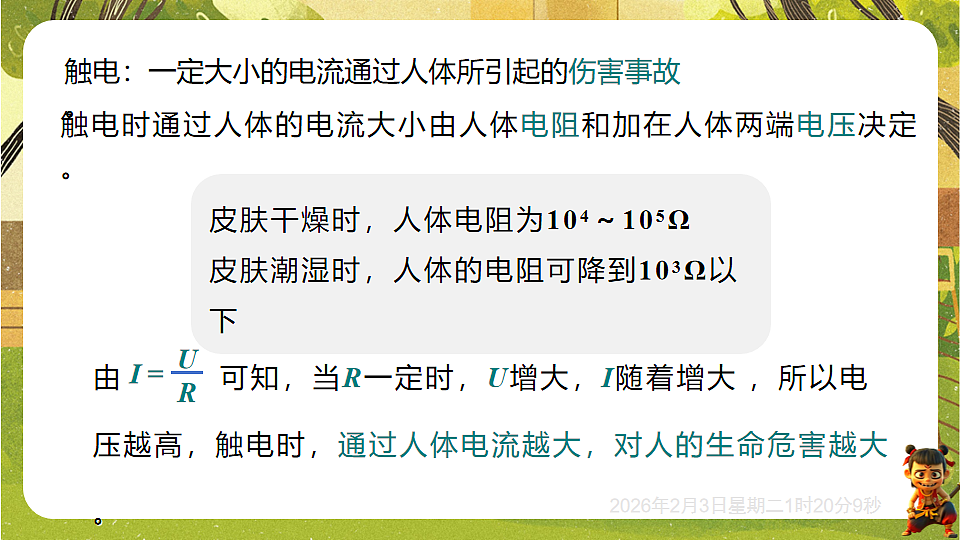

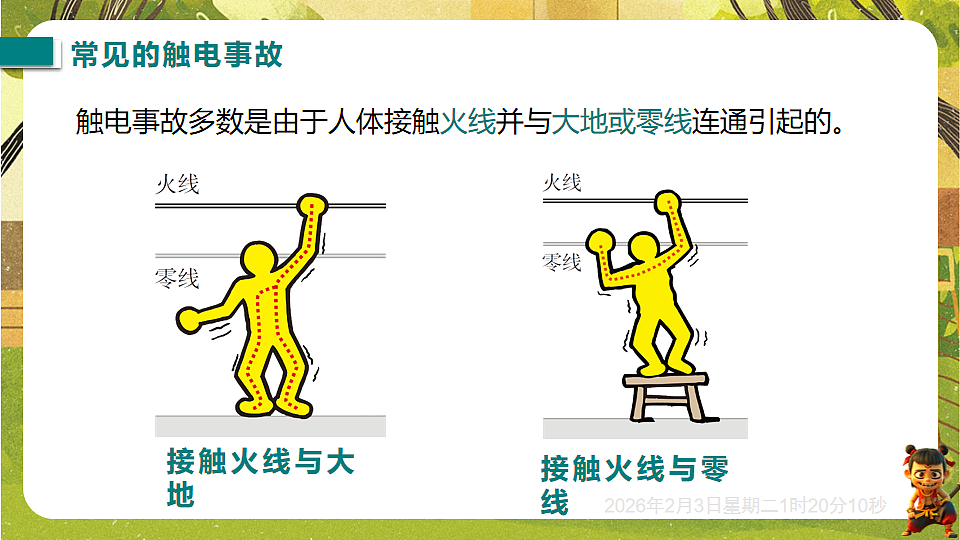

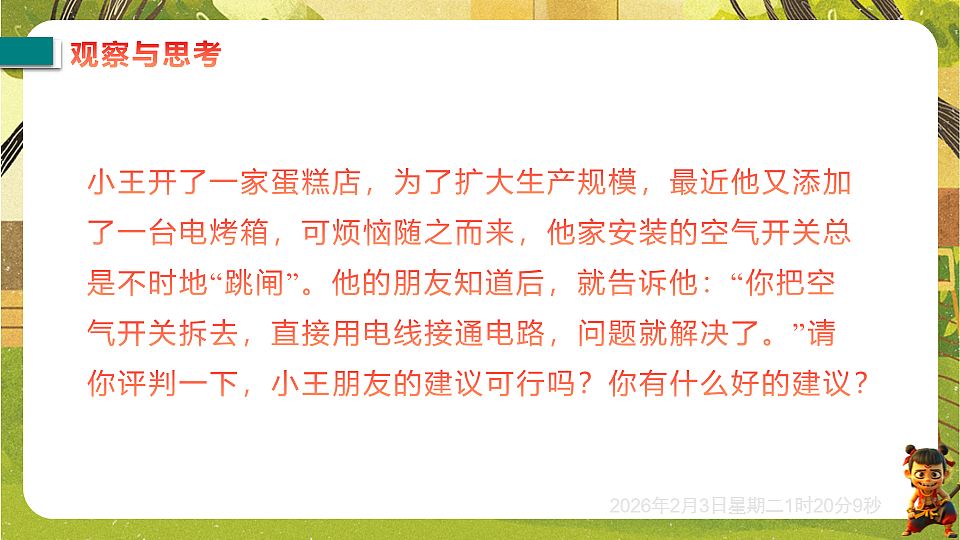

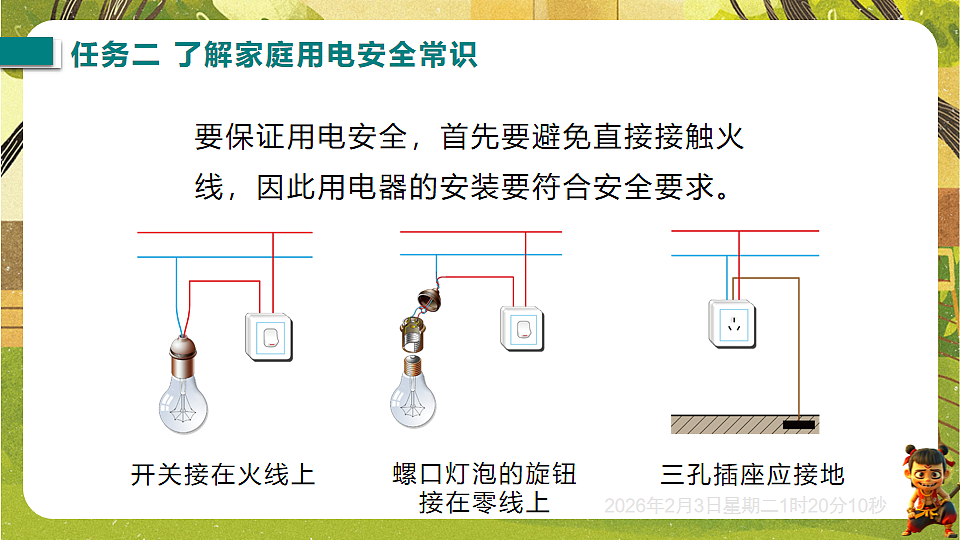

北师大版（新教材）物理9年级全一册精做课件13.5安全用电科普行第十三章 电功和电功率授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月5日小王开了一家蛋糕店，为了扩大生产规模，最近他又添加了一台电烤箱，可烦恼随之而来，他家安装的空气开关总是不时地“跳闸”。他的朋友知道后，就告诉他：“你把空气开关拆去，直接用电线接通电路，问题就解决了。”请你评判一下，小王朋友的建议可行吗？你有什么好的建议？电流对人体的作用特征触电时通过人体的电流大小由人体电阻和加在人体两端电压决定。皮肤干燥时，人体电阻为104～105Ω皮肤潮湿时，人体的电阻可降到103Ω以下触电：一定大小的电流通过人体所引起的伤害事故。大量经验表明，不高于36V（≤36V）的电压一般对人体是安全的，称为安全电压。 家庭电路 220V工厂动力电路 380V高压输电电路 106V接触火线与大地接触火线与零线触电事故多数是由于人体接触火线并与大地或零线连通引起的。跨步电压触电高压电弧触电在日常生活中，特别是下雨、潮湿环境下，我们要有意识地远离高压输电线路、电线杆和变电站，避免触电事故的发生。开关接在火线上螺口灯泡的旋钮接在零线上三孔插座应接地要保证用电安全，首先要避免直接接触火线，因此用电器的安装要符合安全要求。不弄湿用电器不损坏绝缘层一旦发生家庭触电事故，你会首先怎么做？切断电路——应立即断开开关使触电者与电源脱离——用绝缘体将电线挑开在家庭电路中发生触电事故，通常是人体直接或间接跟火线连通，那么应如何辨别家庭电路中的某一条导线是火线还是零线呢？人们通常需要用试电笔辨别火线和零线。使用试电笔时，人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手直接接触金属笔尖，否则会有触电的危险。金属笔尖正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光，若接触零线，则不发光。除了判断零线和火线，试电笔也能判断用电器的金属外壳是否带电。实践作业：制作一份安全用电科普宣传海报，向社区居民进行安全用电科普。要求：需要设计宣传展板并准备演示道具对于安全用电的经验或知识性内容。对于一些危险性较高的触电事故情形，如家用电器金属外壳漏电、跨步电压等，可以通过制作模拟电路，利用声音或亮光来演示触电情况，并由此科普应急措施及安全用电常识。任务一 学习安全用电基本知识1.如图所示，生活中出现触电事故，多数是由于人体直接或间接跟____线接触，并与大地或____线构成通路。在户外，还有可能发生__________触电和跨步电压触电。火零高压电弧 返回2. 触电泛指人体接触带电体时，有电流通过人体并对人体造成了不同程度的伤害。下表列出了不同大小的电流对人体的不同作用特征。续表 0.620续表  0.5 返回任务二 了解家庭用电安全常识3. ［2024·山西］安全用电是每一位公民的必备素养。在家庭电路中，下列做法符合安全用电的是( )BA. 更换灯泡时不需要断开开关B. 电冰箱的金属外壳需接地线C. 电路着火可以立即用水扑灭D. 湿抹布可擦拭工作中的台灯 返回4. ［2025·大连期末改编］“注意安全，珍爱生命”，下列做法中，符合安全用电要求的是( )DA. 可以在高压线下放风筝B. 充电线绝缘皮破损仍可以使用C. 开关要接在电灯和零线之间D. 发现有人触电时，首先要切断电源，或用绝缘体把电线挑开 返回5. ［2024·徐州］如图所示，用试电笔检测插座中是否有“电”，下列操作错误的是( )CA. 笔尖插入插座 B. 笔尖接触火线C. 手接触笔尖金属体 D. 手接触笔尾金属电极 返回6.［2024·日照］如图是小明家新房中的部分电路，存在的问题是____________________。问题解决后，闭合开关 三孔插座没有接地线   返回  没有  返回安全用电科普行了解安全用电常识举办安全用电科普宣传活动安全用电原则试电笔学习安全用电基本知识不同程度的电流对人体的危害常见的触电事故
