九年级物理期末复习能力提升检测卷：第十七章 欧姆定律

这是一份九年级物理期末复习能力提升检测卷：第十七章 欧姆定律，共7页。试卷主要包含了选择题，填空题，实验探究题，综合应用题等内容，欢迎下载使用。
时间:100分钟 满分:100分
一、选择题(共8个小题，每小题3分，共24分，每小题只有一个选项符合题意)
1.很多杰出的物理学家都为物理学的发展做出了巨大的贡献，最先发现电流与电压、电阻之间关系的物理学家是( )
A.欧姆B.焦耳C.法拉第D.牛顿
2.如图所示电路，电源电压恒定，同时闭合开关S₁和；S3断开S2，两电表均有示数；接着断开开关S₁和S₃，闭合S2，此时( )
A.电流表示数不变B.电压表示数变大
C.两电表示数均变小D.两电表示数均变大
3.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是( )
A.电流表Ⓐ示数变小，电流表Ⓐ示数变大
B.电流表Ⓐ示数和电流表Ⓐ示数同时变大
C.电压表示数变大，电流表Ⓐ示数不变
D.电压表示数与电流表Ⓐ示数之比不变
4.小明为了研究温度对植物生长的影响，利用热敏电阻器和滑动变阻器自制了一个温度检测仪，其原理如图甲所示，电表a改装后可以显示温度，热敏电阻器作为温度监测仪的测温探头，其电阻R随环境温度t的变化关系如图乙所示.已知电源电压不变，当闭合开关S，滑动变阻器的滑片位置不动时，下列说法正确的是( )
A.改装的电表a是电流表
B.环境温度越高，热敏电阻器的电阻越小
C.当环境温度降低时，热敏电阻器两端的电压变小
D.当环境温度降低时，电路中的电流变小
5.某校科技兴趣小组的同学们为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路.已知电源两端电压保持不变，电阻器的电阻为 机翼状绝缘材质探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动(注：水流速度越大，探头上下表面的压力差越大)，下列电路中，闭合开关，能实现水流速度越大，则对应电表的示数越大的是( )

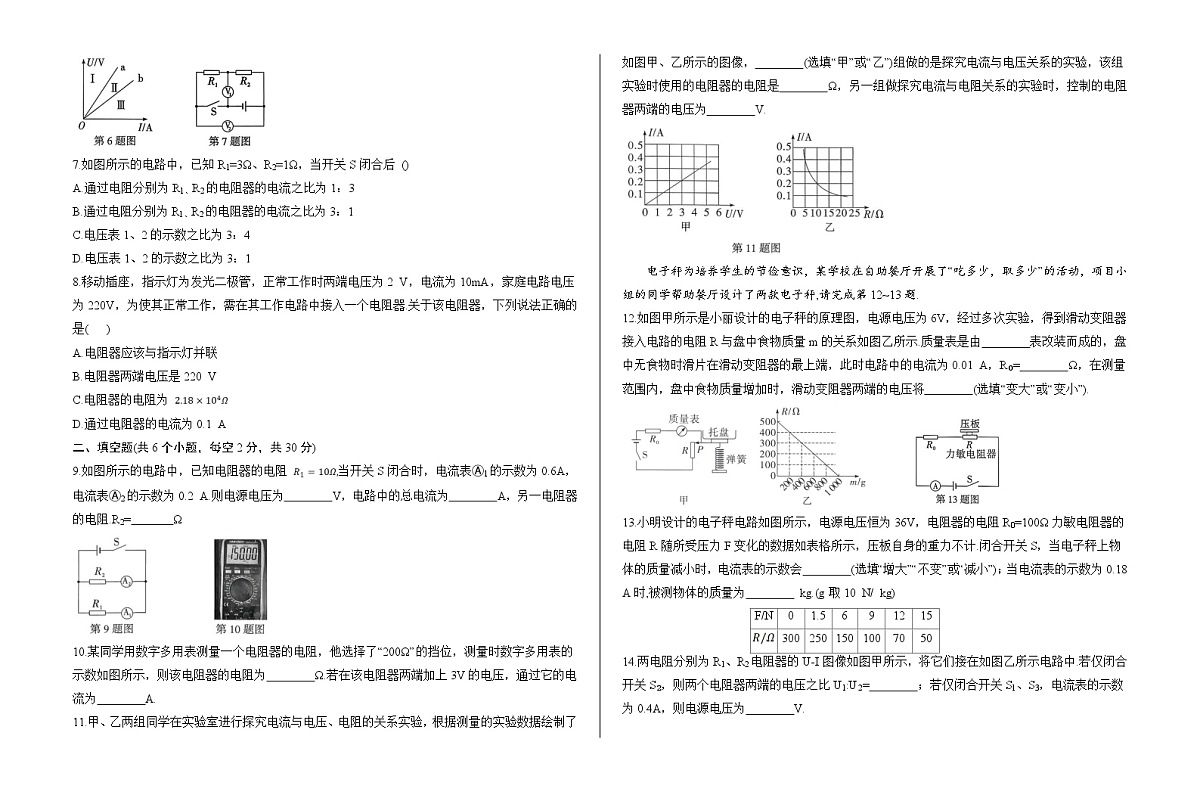

6.如图所示为两个电阻为R1和R2的电阻器的U-I图像，且 R1﹥R2若两电阻器串联后的总电阻为R串 QUOTE ，并联后的总电阻为R并，关于 U-I图像，下列说法中正确的是( )
A.图像a是电阻为R₂的电阻器的U-I图像
B. R串的 U-I图像在Ⅰ区域，R并的U-I图像在Ⅱ区域
C. R串的 U-I图像在Ⅲ区域，R并的U-I图像在Ⅱ区域
D. R串的 U-I图像在Ⅰ区域，R并的U-I图像在Ⅲ区域
7.如图所示的电路中，已知R1=3Ω、R2=1Ω，当开关S闭合后 ()
A.通过电阻分别为R1、R2的电阻器的电流之比为1：3
B.通过电阻分别为R1、R2的电阻器的电流之比为3：1
C.电压表1、2的示数之比为3：4
D.电压表1、2的示数之比为3：1
8.移动插座，指示灯为发光二极管，正常工作时两端电压为2 V，电流为10mA，家庭电路电压为220V，为使其正常工作，需在其工作电路中接入一个电阻器.关于该电阻器，下列说法正确的是( )
A.电阻器应该与指示灯并联
B.电阻器两端电压是220 V
C.电阻器的电阻为
D.通过电阻器的电流为0.1 A
二、填空题(共6个小题，每空2分，共30分)
9.如图所示的电路中，已知电阻器的电阻 当开关S闭合时，电流表Ⓐ1的示数为0.6A，电流表Ⓐ2的示数为0.2 A.则电源电压为 V，电路中的总电流为 A，另一电阻器的电阻.R2= Ω
10.某同学用数字多用表测量一个电阻器的电阻，他选择了“200Ω”的挡位，测量时数字多用表的示数如图所示，则该电阻器的电阻为 Ω.若在该电阻器两端加上3V的电压，通过它的电流为 A.
11.甲、乙两组同学在实验室进行探究电流与电压、电阻的关系实验，根据测量的实验数据绘制了如图甲、乙所示的图像， (选填“甲”或“乙”)组做的是探究电流与电压关系的实验，该组实验时使用的电阻器的电阻是 Ω，另一组做探究电流与电阻关系的实验时，控制的电阻器两端的电压为 V.
电子秤为培养学生的节俭意识，某学校在自助餐厅开展了“吃多少，取多少”的活动，项目小组的同学帮助餐厅设计了两款电子秤,请完成第12~13题.
12.如图甲所示是小丽设计的电子秤的原理图，电源电压为6V，经过多次实验，得到滑动变阻器接入电路的电阻R与盘中食物质量m的关系如图乙所示.质量表是由 表改装而成的，盘中无食物时滑片在滑动变阻器的最上端，此时电路中的电流为0.01 A，R₀= Ω，在测量范围内，盘中食物质量增加时，滑动变阻器两端的电压将 (选填“变大”或“变小”).

13.小明设计的电子秤电路如图所示，电源电压恒为36V，电阻器的电阻R0=100Ω QUOTE 力敏电阻器的电阻R随所受压力F变化的数据如表格所示，压板自身的重力不计.闭合开关S，当电子秤上物体的质量减小时，电流表的示数会 (选填“增大”“不变”或“减小”)；当电流表的示数为0.18 A时,被测物体的质量为 kg.(g取10 N/ kg)
14.两电阻分别为R1、R2电阻器的U-I图像如图甲所示，将它们接在如图乙所示电路中.若仅闭合开关S₂，则两个电阻器两端的电压之比U1:U2= ；若仅闭合开关S1、S3 QUOTE ，电流表的示数为0.4A，则电源电压为 V.

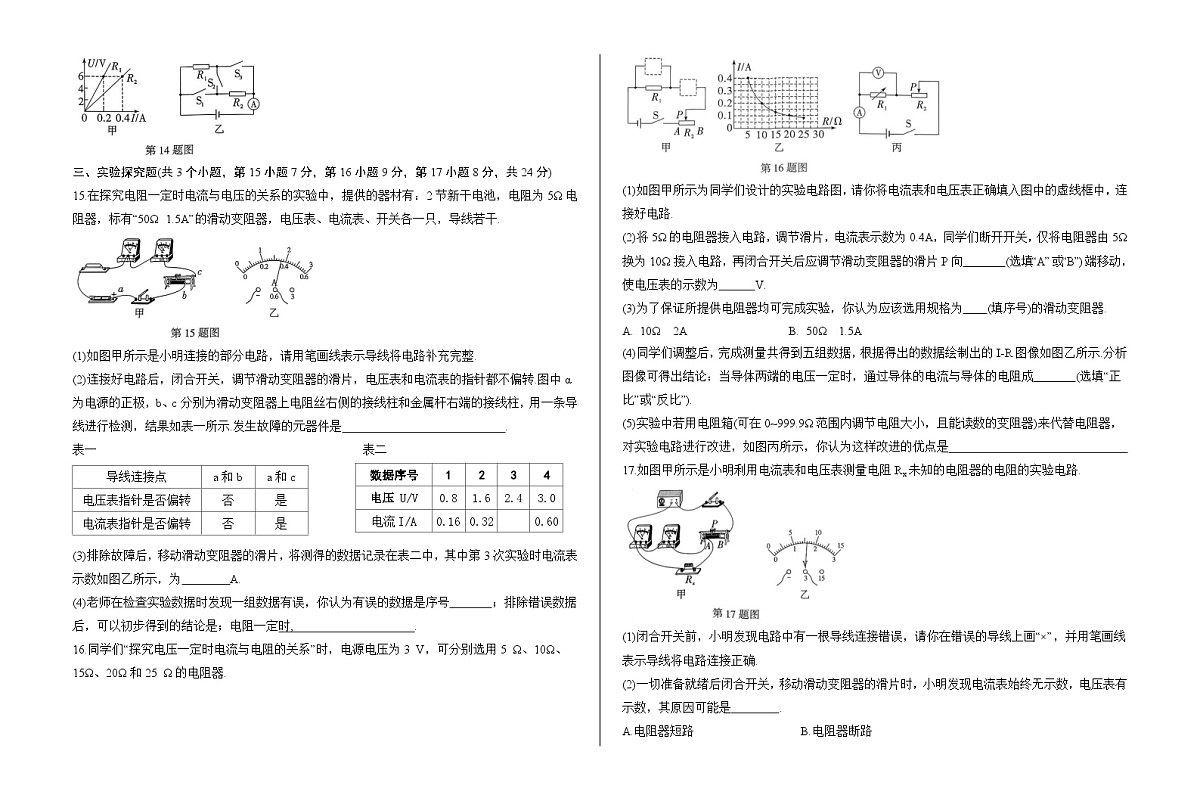

三、实验探究题(共3个小题，第15小题7分，第16小题9分，第17小题8分，共24分)
15.在探究电阻一定时电流与电压的关系的实验中，提供的器材有：2节新干电池，电阻为5Ω电阻器，标有“50Ω 1.5A”的滑动变阻器，电压表、电流表、开关各一只，导线若干.
(1)如图甲所示是小明连接的部分电路，请用笔画线表示导线将电路补充完整.
(2)连接好电路后，闭合开关，调节滑动变阻器的滑片，电压表和电流表的指针都不偏转.图中α为电源的正极，b、c分别为滑动变阻器上电阻丝右侧的接线柱和金属杆右端的接线柱，用一条导线进行检测，结果如表一所示.发生故障的元器件是 .
数据序号
1
2
3
4
电压 U/V
0.8
1.6
2.4
3.0
电流I/A
0.16
0.32

0.60
表一表二
(3)排除故障后，移动滑动变阻器的滑片，将测得的数据记录在表二中，其中第3次实验时电流表示数如图乙所示，为 A.
(4)老师在检查实验数据时发现一组数据有误，你认为有误的数据是序号 ；排除错误数据后，可以初步得到的结论是；电阻一定时, .
16.同学们“探究电压一定时电流与电阻的关系”时，电源电压为3 V，可分别选用5 Ω、10Ω、15Ω、20Ω和25 Ω的电阻器.
(1)如图甲所示为同学们设计的实验电路图，请你将电流表和电压表正确填入图中的虚线框中，连接好电路.
(2)将5Ω的电阻器接入电路，调节滑片，电流表示数为0.4A，同学们断开开关，仅将电阻器由5Ω换为10Ω接入电路，再闭合开关后应调节滑动变阻器的滑片P向 (选填“A”或“B”)端移动，使电压表的示数为 V.
(3)为了保证所提供电阻器均可完成实验，你认为应该选用规格为 (填序号)的滑动变阻器.
A. 10Ω 2AB. 50Ω 1.5A
(4)同学们调整后，完成测量共得到五组数据，根据得出的数据绘制出的I-R图像如图乙所示.分析图像可得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成 (选填“正比”或“反比”).
(5)实验中若用电阻箱(可在0~999.9Ω范围内调节电阻大小，且能读数的变阻器)来代替电阻器，对实验电路进行改进，如图丙所示，你认为这样改进的优点是
17.如图甲所示是小明利用电流表和电压表测量电阻Rx未知的电阻器的电阻的实验电路.
(1)闭合开关前，小明发现电路中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线表示导线将电路连接正确.
(2)一切准备就绪后闭合开关，移动滑动变阻器的滑片时，小明发现电流表始终无示数，电压表有示数，其原因可能是 .
A.电阻器短路B.电阻器断路
C.滑动变阻器短路D.滑动变阻器断路
(3)排除故障后，闭合开关，当滑片P 移动到某一位置时，电流表的示数为0.32 A，电压表的示数如图乙所示，其示数为 V，则待测电阻器的电阻. Rx= Ω
(4)为了使测量结果更加准确，接下来的操作是 .
四、综合应用题(共2个小题，第18小题10分，第19小题12分，共22分)
18.如图甲所示，电源电压恒定，闭合开关，将滑片从一端移到另一端，电流表示数I与电压表示数U的关系图像如图乙所示.求：
(1)电源电压是多少?
(2)电阻R1 QUOTE 是多少?
(3)滑动变阻器的最大电阻是多少?
19.学校的种植基地种植的蔬菜适宜生长的温度范围为10~30℃根据上述要求，科技兴趣小组的同学们为学校的种植基地设计了如图所示的报警电路：温度t≥30℃、t≤10℃时都有一个电表报警(电表示数等于或超过设定值即报警)，其中电源电压恒为12 V，热敏电阻器的电阻.Rt随温度的变化如表所示，电阻箱电阻为R0(0~9999Ω).求：
(1)温度t≥30℃时报警的是 ，温度t≤10℃时报警的是 .(均选填“毫安表”或“电压表”)
(2)要使毫安表示数在20mA时电路开始报警，则电阻箱的电阻应该控制为多少?这种情况下电压表的报警示数是多少?
(3)若报警电流保持20mA 不变，不考虑电压表报警电压，要使电路在温度t≥40℃时才报警，电阻箱的电阻应调节为多少?F/N
0
1.5
6
9
12
15
300
250
150
100
70
50
导线连接点
a和b
a和c
电压表指针是否偏转
否
是
电流表指针是否偏转
否
是
温度
0
10
20
30
40
50
60
电阻
2 000
1 300
700
400
200
100
50
参考答案
1. A 2. C 3. D 4. C
5. A【解析】A图电流表串联在电路中，当水流速度越大时，探头下表面所受压强大于上表面，探头上下表面所受的的压力差越大，滑片向上移动，滑动变阻器连入电路的电阻减小，电路的总电阻减小，由欧姆定律可知，电路的电流增大，电流表的示数增大，A符合题意；B图中电压表串联在电路中，电压表的内阻很大，串联在电路中相当于断路，所以无论水流速度增大还是减小，电压表的示数都不变，B不符合题意；C图中电压表并联在滑动变阻器两端，当水流速度越大时，探头下表面所受压强大于上表面，探头上下表面所受的压力差越大，滑片向上移动，滑动变阻器连入电路的电阻减小，根据串联分压原理可知电压表的示数减小，C不符合题意；D图中电路为串联电路，电压表测量电源电压，而电源电压不变，所以无论水流速度增大还是减小，电压表的示数都不变，D不符合题意.故选A.
6. D【解析】从图像中可以看出，在电压相同的条件下图像a对应的电流较小，说明电阻较大，则图像a是电阻为 R₁的电阻器的U-I图像，A错误；根据串联电路的电阻特点可知，总电阻R串比每个分电阻都要大，则R串的 U-I图像在Ⅰ区域，C错误；根据并联电路中电阻的特点可知，总电阻R并比每个分电阻都要小，则R并的U-I图像在Ⅲ区域，B错误，D 正确.故选 D.
7. C 8. C
评分标准：9~14小题，每空2分，共30分.
9.6 0.8 30
10. 150 0.02
11. 甲 15 2
12. 电流 100 变小
13.减小 0.9【解析】由表格数据可知，力敏电阻器的电阻R 随所受压力 F 的增大而减小当电子秤上物体的质量减小时，力敏电阻器的电阻R 增大，电路中的总电阻增大，电路中的电流减小，因此电流表示数减小；当电流表的双数为0.18 A 时,由 I=U/R可得电路的总电阻R总=U/I=36V/0.18A=200Ω，串联电路总电阻等于各分电阻之和，则100Ω=100Ω，由表格可知此时力敏电阻器受到的压力 F=9N，则被测物体的重力 G= F=9N，则被测物体的质量m=G/g=9N/10N/kg=0.9kg.
14. 2:1 4 【解题关键点】①根据图甲的U-I图像可以计算出两个电阻器的电阻；②通过图乙判断开关不同开闭方式下的电路连接方式.
15. (7分)(1)如答图所示 (2分) (2)滑动变阻器(1分) (3) 0.36 (1分) (4) 3 (1分) 通过导体的电流与导体两端的电压成正比(2分)
16. (9分)(1)如答图所示(2分) (2) B (1分) 2(1分) (3) B (2分) (4) 反比 (1分) (5)更换电阻器时不用反复拆装电路(2分)
17. (8分)(1)如答图所示(2分) (2)B(2分)
(3)1.6(1分) 5(1分) (4)移动滑片位置，多次测量取平均值(2分)
【解析】(1)测电阻实验中，电阻器与电流表串联，电压表并联在电阻器两端，所以该图中电表连接错误，具体如答图所示；(2)闭合开关后，电流表始终无示数，则是断路故障，电压表有示数，则是与电压表并联之外的部分是通路，与电压表并联的部分断路，可能是电阻器断路，故选 B；(3)电压表选用0~3V测量范围，分度值为0.1V，指针指在1 V 后第6小格，故电压表示数为1.6V，由欧姆定律得，待测电阻器的电阻 5Ω；(4)为了使测量结果更加准确，接下来应该移动滑片位置，多次测量取平均值.
18.(10分)解：(1)由图甲可知，电阻器和滑动变阻器串联；当滑动变阻器的滑片在a端时，滑动变阻器接入电路的电阻为0，此时电路中电流最大，由图乙可知最大电流为0.3A，对应的电压表示数即电源电压为3 V ⋯(2分)(2)由图乙可知电路中电流最大为0.3A时，电压表示数为3 V，此时电路中只有电阻器接入电路
根据欧姆定律可知
(2分)
(3)由图乙可知，电路中的最小电流是0.1A时，电压表示数 此时滑动变阻器接入电路中的电阻最大 (2分)
因串联电路电源两端电压等于各部分电压之和，所以R₂两端电压
U₂=U-U₁'=3V-1V=2V (2分)
根据欧姆定律可得，滑动变阻器的最大电阻 ⋯⋯⋯⋯⋯⋯(2分)
19. (12分)(1)毫安表(1分) 电压表(1分)
【解析】分析题干和题图可知，热敏电阻器的电阻随着温度的升高而变小，电路中电流增大，因此当t≥30℃时，毫安表报警；温度降低时，热敏电阻器的电阻变大，电压表示数变大，当t≤10℃时，电压表报警.
解：(2)当t=30℃时，热敏电阻器的电阻为400Ω,毫安表示数为20 mA=0.02 A
此时电路的总电阻
···········(2分)
电阻箱的电阻
R₀=R总-R₁=600Ω-400 Ω=200 Ω ·········(2分)
在不改变电阻箱的电阻的情况下，当t≤10℃时，电压表报警，当t=10℃时，热敏电阻器的电阻
电路中的电流
⋯⋯⋯⋯⋯⋯⋯⋯ (2分)
电压表示数
··········(2分)
即电压表的报警示数为10.4V
(3)t=40 ℃时,热敏电阻器的电阻 200Ω,报警电流不变,为0.02 A, 电源电压不变，则电路总电阻为600Ω不变
电阻箱的电阻应调节为
·(2分)
