2026年上海市宝山区中考物理一模试卷-自定义类型

这是一份2026年上海市宝山区中考物理一模试卷-自定义类型，共9页。试卷主要包含了单选题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

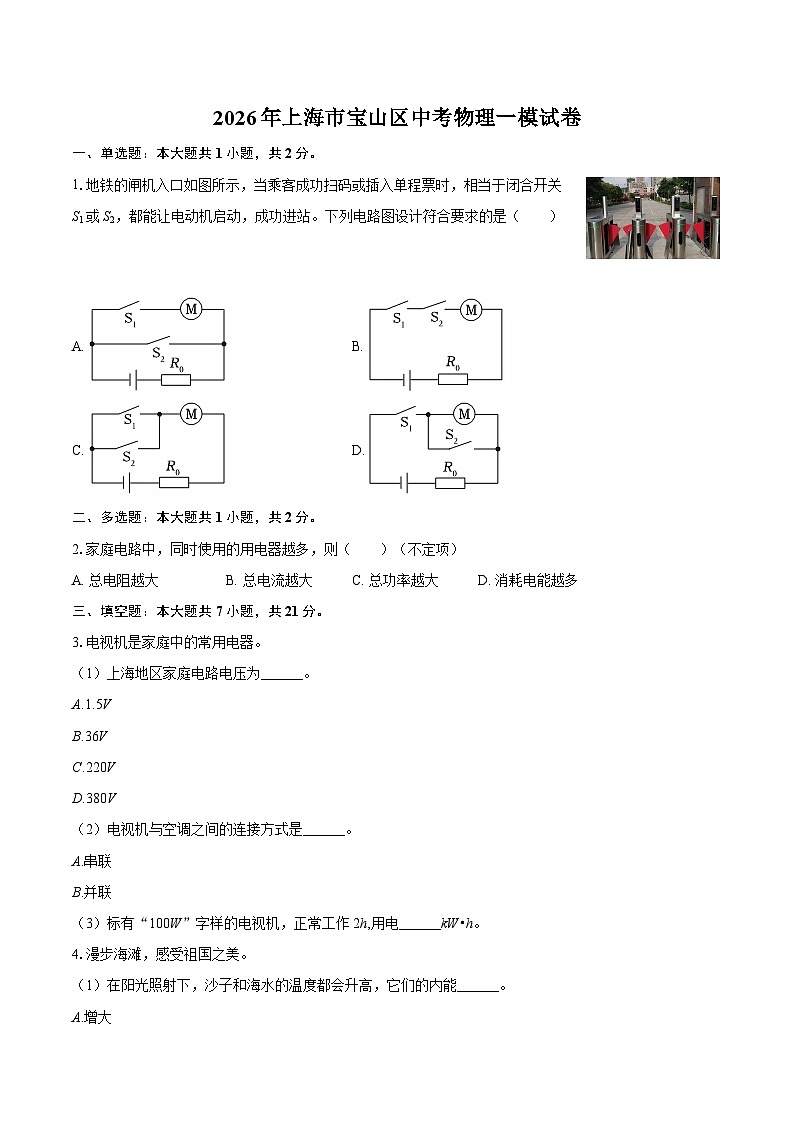

1.地铁的闸机入口如图所示，当乘客成功扫码或插入单程票时，相当于闭合开关S1或S2，都能让电动机启动，成功进站。下列电路图设计符合要求的是（ ）
A. B.
C. D.
二、多选题：本大题共1小题，共2分。
2.家庭电路中，同时使用的用电器越多，则（ ）（不定项）
A. 总电阻越大B. 总电流越大C. 总功率越大D. 消耗电能越多
三、填空题：本大题共7小题，共21分。
3.电视机是家庭中的常用电器。
（1）上海地区家庭电路电压为______。
B.36V
C.220V
D.380V
（2）电视机与空调之间的连接方式是______。
A.串联
B.并联
（3）标有“100W”字样的电视机，正常工作2h,用电______kW•h。
4.漫步海滩，感受祖国之美。
（1）在阳光照射下，沙子和海水的温度都会升高，它们的内能______。
A.增大
B.不变
C.减小
（2）赤足在海滩上，会感到海水比沙子的温度低，是因为海水比沙子的比热容______；穿着橡胶沙滩鞋踩在沙子上感觉不到烫，是因为橡胶的导热性较______。

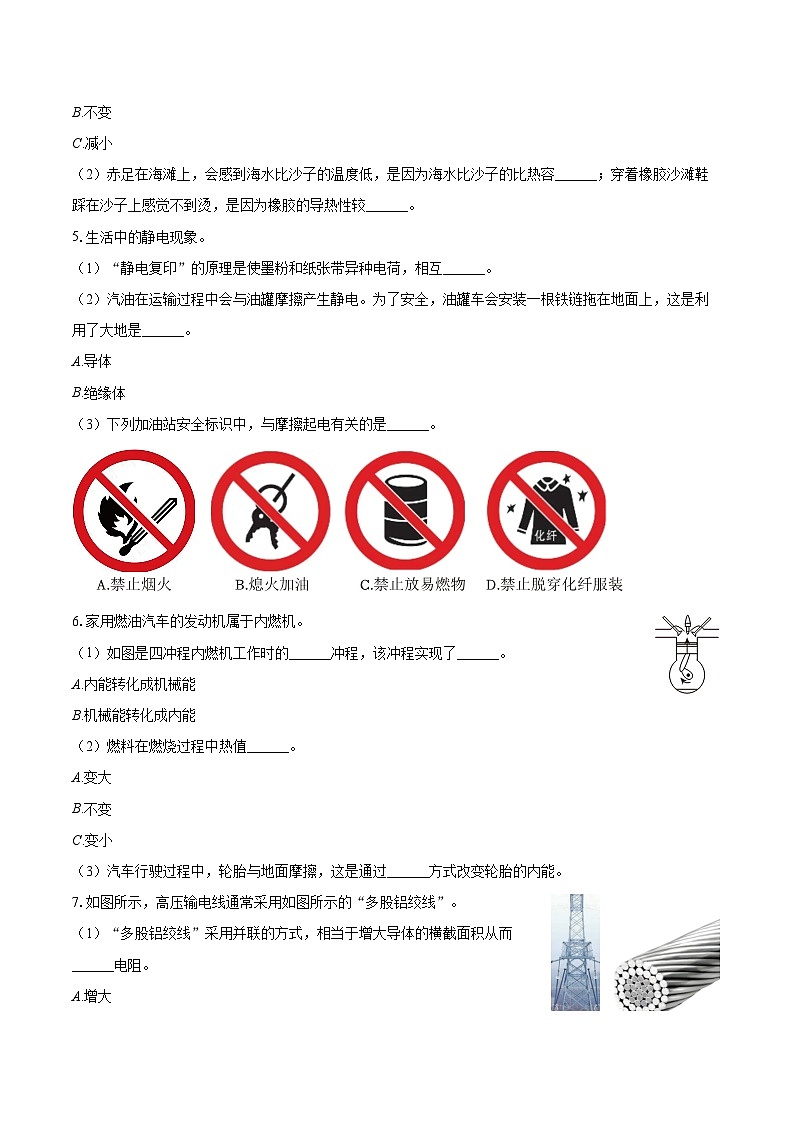

5.生活中的静电现象。
（1）“静电复印”的原理是使墨粉和纸张带异种电荷，相互______。
（2）汽油在运输过程中会与油罐摩擦产生静电。为了安全，油罐车会安装一根铁链拖在地面上，这是利用了大地是______。
A.导体
B.绝缘体
（3）下列加油站安全标识中，与摩擦起电有关的是______。
6.家用燃油汽车的发动机属于内燃机。
（1）如图是四冲程内燃机工作时的______冲程，该冲程实现了______。
A.内能转化成机械能
B.机械能转化成内能
（2）燃料在燃烧过程中热值______。
A.变大
B.不变
C.变小
（3）汽车行驶过程中，轮胎与地面摩擦，这是通过______方式改变轮胎的内能。
7.如图所示，高压输电线通常采用如图所示的“多股铝绞线”。
（1）“多股铝绞线”采用并联的方式，相当于增大导体的横截面积从而______电阻。
A.增大
B.减小
（2）维修线路时有时需要断电，此时输电线的电阻将______。
A.变大
B.不变
C.变小
（3）若发电厂输出电功率保持不变，输出电压增大，输电线上电能损耗将______。
A.增大
B.不变
C.减小

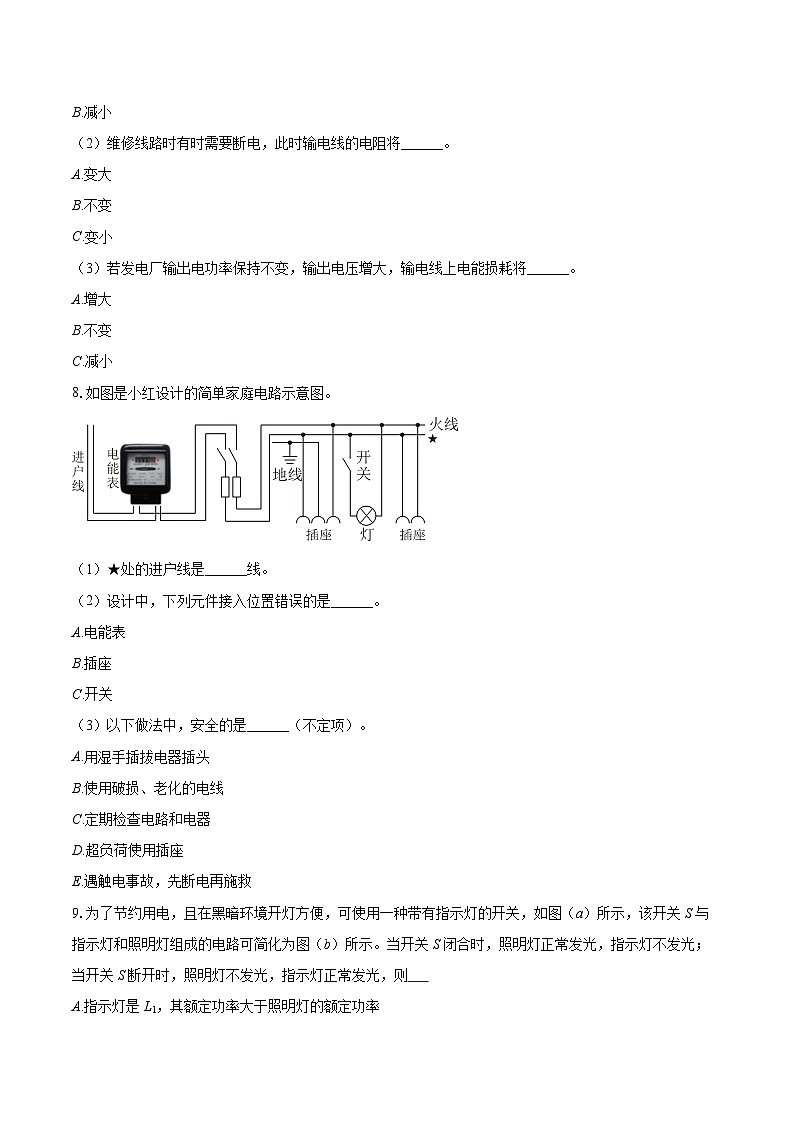

8.如图是小红设计的简单家庭电路示意图。
（1）★处的进户线是______线。
（2）设计中，下列元件接入位置错误的是______。
A.电能表
B.插座
C.开关
（3）以下做法中，安全的是______（不定项）。
A.用湿手插拔电器插头
B.使用破损、老化的电线
C.定期检查电路和电器
D.超负荷使用插座
E.遇触电事故，先断电再施救
9.为了节约用电，且在黑暗环境开灯方便，可使用一种带有指示灯的开关，如图（a）所示，该开关S与指示灯和照明灯组成的电路可简化为图（b）所示。当开关S闭合时，照明灯正常发光，指示灯不发光；当开关S断开时，照明灯不发光，指示灯正常发光，则
A.指示灯是L1，其额定功率大于照明灯的额定功率
B.指示灯是L1，其额定功率小于照明灯的额定功率
C.指示灯是L2，其额定功率大于照明灯的额定功率
D.指示灯是L2，其额定功率小于照明灯的额定功率
四、实验探究题：本大题共3小题，共15分。
10.小明做“探究电流与电压的关系”实验，所用电源由两节干电池串联组成。
（1）在图中，用笔线代替导线，将小明的实验电路连接完整。
（2）在闭合开关前，滑动变阻器的滑片P应处于______。
A.A端
B.B端
（3）为了获取证据，在闭合开关后，应______。然后，换不同定值电阻重复上述实验过程。
11.小华同学在实验室利用加热器完成了冰的熔化实验，并描绘出冰的温度随加热时间变化的关系图像如图所示。实验时，冰的质量为0.5kg,假设冰熔化成水的过程中质量保持不变。已知水的比热容为4.2×103J/（kg•℃）。
（1）冰的熔化过程所用的时间是______min。
（2）水在CD段吸收的热量为______J。
（3）酒精的热值约为3.0×107J/kg,若整个实验过程需要释放的热量为4.5×105J，则换用酒精灯加热，需完全燃烧酒精的质量约为______kg。
12.小红和小华同时做“用电流表、电压表测电阻”的实验。现有两个滑动变阻器，分别标有“5Ω，3A”和“20Ω，2A”字样，其它实验器材齐全且相同，两电压表只有0～3V挡完好。他们各自选取一个变阻器进行实验，将电源（电压保持不变）、待测电阻、滑动变阻器、电流表、开关串联连接。小红将电压表并联在待测电阻两端，并把滑动变阻器滑片移至阻值最大处，闭合开关，观察到电压表示数如图所示，她发现无法继续实验。小华将电压表并联在电路中，闭合开关后移动滑动变阻器滑片，测量得到三组实验数据记录在表中。他们分析了各自的数据后，共同得出了待测电阻的阻值。
（1）小华实验中电压表并联在______两端。
A.电源
B.待测电阻
C.滑动变阻器
（2）小红实验中所用的滑动变阻器规格是______。
A.5Ω，3A
B.20Ω，2A
（3）分析小红无法继续实验的原因。
（4）求待测电阻Rx的阻值。（需写出解答过程，计算电阻时精确到0.1欧）
五、综合题：本大题共5小题，共30分。
13.某电动玩具汽车的直流电动机部分参数如表所示。
直流电动机
（1）正常工作时，通电20s,电流通过电动机做功为______J，产生的热量为______J。
（2）分析电流通过电动机做功与产生的热量之间存在差异的原因。
14.压敏电阻属于半导体器件。在一些家用电器中，为了让后级电路工作在安全的电压范围内，常采用将压敏电阻接地后与电源并联的方式组成保护装置，如图所示。为解释“采用将压敏电阻接地后与电源并联的方式组成保护装置”的原因，小明查阅资料得知：
（a）某压敏电阻的两端电压及其对应阻值的部分数据见表格；
（b）当电源输出电压在安全范围内时，压敏电阻可看作断开的开关；当电源输出电压过高时，压敏电阻可看作闭合的开关；
（c）接地，可将很大的电流直接导入大地。
（1）分析比较表1中的电压、压敏电阻阻值的变化情况，可得出的初步结论是：______。
（2）结合上述信息和所学知识，解释“将压敏电阻接地后与电源并联的方式组成保护装置”的原因。
（3）为防止压敏电阻失效，还可在电路中接入熔断器（常态下相当于导线，电流太大时会快速熔断），熔断器与后级电路的连接方式应为______。
A.串联
B.并联
15.在图示的电路中，电源电压为U0且保持不变。闭合开关，电流表的示数不为零。已知电路中仅有电阻R1或R2中的一个可能出现故障。
（1）根据上述现象，电路可能存在的情况是______（不定项）。
A.电阻R1或R2中的一个开路
B.电阻R1或R2中的一个短路
C.电路正常，各元件均完好
（2）为进一步确定电路的具体情况，小华用一个完好的电压表并联在电阻R1两端，写出电压表的示数及对应的电路情况。
16.在图示的电路中，电阻R1和R2以某种方式连接在M、N两点之间，闭合开关，电压表V1和V2的示数相等。
（1）小明认为R1和R2一定并联，指出其观点错误的原因。
（2）为确定R1和R2的连接方式，小红用电阻R0替换R1，则R0的阻值需满足的条件是______（不定项）。
A.R0＜R1
B.R0=R1
C.R0＞R1
（3）在不增加器材的情况下，再写出一种确定R1和R2连接方式的操作及判断方法。
17.在图示的电路中，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关，电压表示数为8V。
（1）求闭合开关后电流表示数I0。
（2）在电路中断开某一处或在某两处间再接入电阻R2，且两电阻均能正常工作。
①R2接入前后，若电流表示数不发生变化，则两电表示数的比值______。画出该情况对应的电路图。
A.变大
B.不变
C.变小
②R2接入前后，若电流表示数发生变化，且两电表示数的乘积减小了4.8W，求R2的阻值。
1.【答案】C
2.【答案】BC
3.【答案】C； B； 0.2
4.【答案】A；
大；差
5.【答案】吸引； A； D
6.【答案】压缩；B； B； 做功
7.【答案】B； B； C
8.【答案】零； C； CE
9.【答案】B
10.【答案】 B 调节滑动变阻器滑片，改变定值电阻两端电压，记录对应的电压和电流值
11.【答案】40 4.2×104 0.015
12.【答案】C A 小红将电压表并联在待测电阻两端，并把滑动变阻器滑片移至阻值最大处，闭合开关，观察到电压表示数如图所示，电压表选用0～3V小量程，电压表的示数为3V，由于此时滑动变阻器接入电路的阻值最大，说明无法通过调节滑动变阻器的阻值来减小待测电阻两端的电压，因此小红无法继续实验 待测电阻Rx的阻值为9.8Ω
13.【答案】60;20 电动机正常工作时，电流所做的功，即消耗的电能转化为机械能和内能，故电流通过电动机所做的功会大于电动机产生的热量
14.【答案】压敏电阻的阻值随着电压的增大而急剧减小 当电压超过压敏电阻的设定电压值，其电阻值会急剧下降，迅速导通，形成一条低阻抗通路，此时，它能将过高的电压“钳位”在安全水平，并将过大的电流直接导入大地，从而保护后级电路的电子元件不被损坏 串联
15.【答案】BC 若电压表的示数为U0，即等于电源电压时，表明电路中只有一个电阻R1，此时R2短路；若电压表的示数为0，表明所测位置短路，即R1短路；若电压的示数小于U0，即小于电源电压时，由串联电路的电压规律可知，两电阻完好，电路正常
16.【答案】当R1和R2串联且R1=R2时，根据串联电路的分压规律可知此时R1和R2两端的电压相等，电压表V1测R1两端电压，V2测R2两端电压，它们的示数也会相等 AC 操作：断开开关，将其中一个电阻（比如R1）取下，再闭合开关，观察电压表的示数；判断方法：若电压表V1和V2仍有示数且相等，则原电路是并联；若电压表V1和V2其中一个有示数，则原电路是串联
17.【答案】此时电流表示数为0.8A ①；不变；②R2的阻值为10Ω或30Ω 序号
电压表示数（V）
电流表示数（A）
1
2.8
0.18
2
2.0
0.26
3
1.5
0.30
电阻（Ω）
1
额定电压（V）
3
额定电流（A）
1
电压（U/V）
0
10
20
22
24
26
30
压敏电阻阻值（×106Ω）
300
200
30
5
1
0.3
0.08
