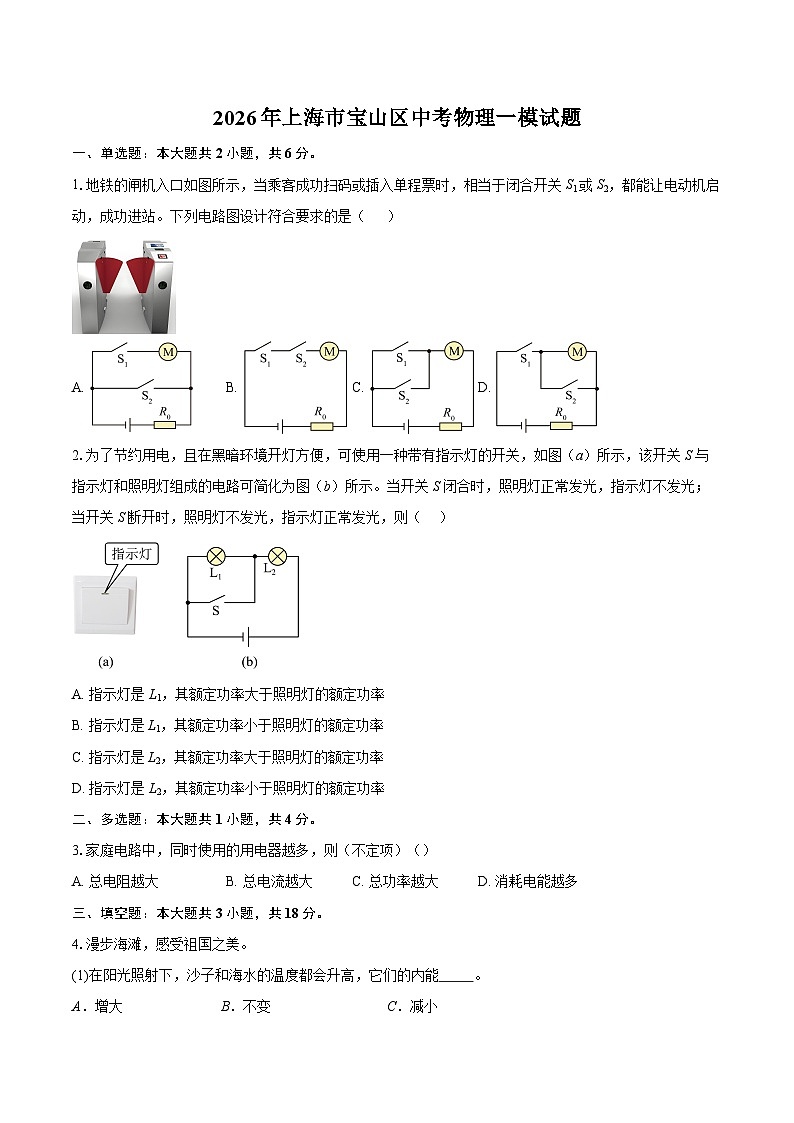

1.地铁的闸机入口如图所示，当乘客成功扫码或插入单程票时，相当于闭合开关S1或S2，都能让电动机启动，成功进站。下列电路图设计符合要求的是（ ）
A. B. C. D.
2.为了节约用电，且在黑暗环境开灯方便，可使用一种带有指示灯的开关，如图（a）所示，该开关S与指示灯和照明灯组成的电路可简化为图（b）所示。当开关S闭合时，照明灯正常发光，指示灯不发光；当开关S断开时，照明灯不发光，指示灯正常发光，则（ ）
A. 指示灯是L1，其额定功率大于照明灯的额定功率
B. 指示灯是L1，其额定功率小于照明灯的额定功率
C. 指示灯是L2，其额定功率大于照明灯的额定功率
D. 指示灯是L2，其额定功率小于照明灯的额定功率
二、多选题：本大题共1小题，共4分。
3.家庭电路中，同时使用的用电器越多，则（不定项）（）
A. 总电阻越大B. 总电流越大C. 总功率越大D. 消耗电能越多
三、填空题：本大题共3小题，共18分。
4.漫步海滩，感受祖国之美。
(1)在阳光照射下，沙子和海水的温度都会升高，它们的内能 。
A．增大 B．不变 C．减小
(2)赤足在海滩上，会感到海水比沙子的温度低，是因为海水比沙子的比热容 ；穿着橡胶沙滩鞋踩在沙子上感觉不到烫，是因为橡胶的导热性较 。
5.活中的静电现象。
(1)“静电复印”的原理是使墨粉和纸张带异种电荷，相互 。
(2)汽油在运输过程中会与油罐摩擦产生静电。为了安全，油罐车会安装一根铁链拖在地面上，这是利用了大地是 。
A．导体 B．绝缘体
(3)下列加油站安全标识中，与摩擦起电有关的是 。
A．禁止烟火 B．熄火加油
C．禁止放易燃物 D．禁止穿脱化纤服装
6.家用燃油汽车的发动机属于内燃机。
(1)图是四冲程内燃机工作时的 冲程，该冲程实现了 。
A．内能转化成机械能 B．机械能转化成内能
(2)燃料在燃烧过程中热值 。
A．变大 B．不变 C．变小
(3)汽车行驶过程中，轮胎与地面摩擦，这是通过 方式改变轮胎的内能。
四、实验探究题：本大题共1小题，共6分。

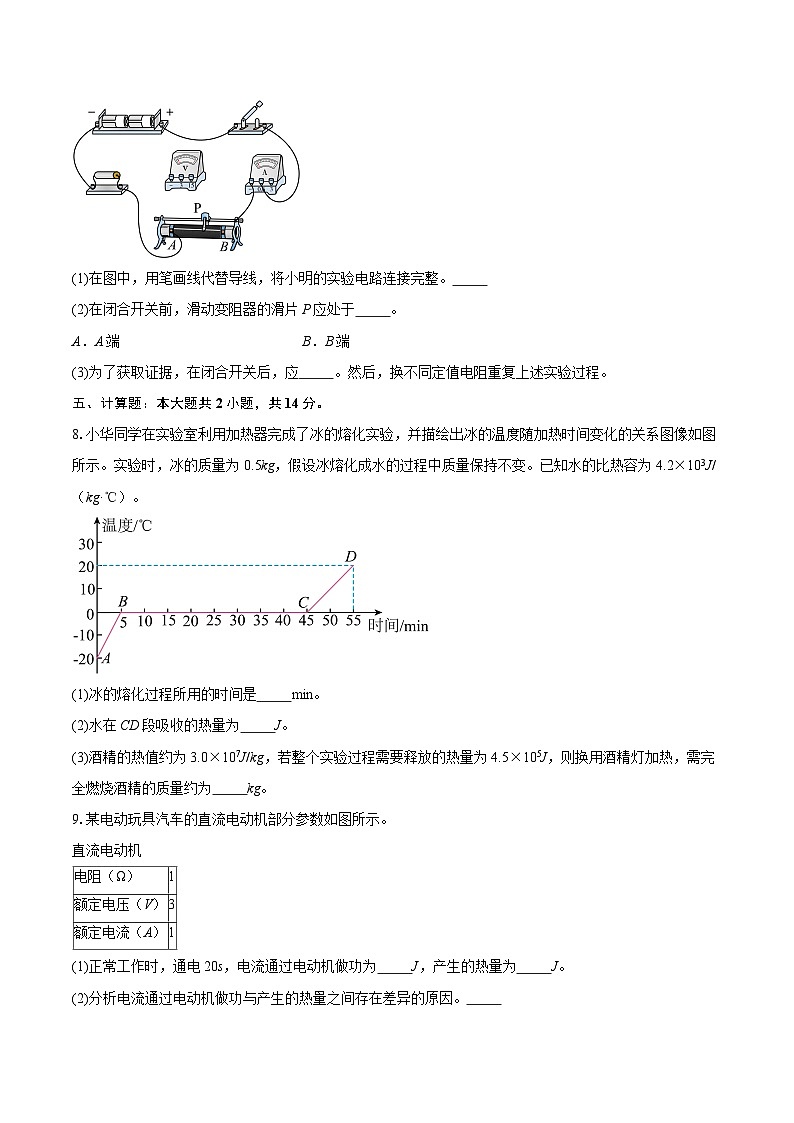

7.小明做“探究电流与电压的关系”实验，所用电源由两节干电池串联组成。
(1)在图中，用笔画线代替导线，将小明的实验电路连接完整。
(2)在闭合开关前，滑动变阻器的滑片P应处于 。
A．A端 B．B端
(3)为了获取证据，在闭合开关后，应 。然后，换不同定值电阻重复上述实验过程。
五、计算题：本大题共2小题，共14分。
8.小华同学在实验室利用加热器完成了冰的熔化实验，并描绘出冰的温度随加热时间变化的关系图像如图所示。实验时，冰的质量为0.5kg，假设冰熔化成水的过程中质量保持不变。已知水的比热容为4.2×103J/（kg·℃）。
(1)冰的熔化过程所用的时间是 min。
(2)水在CD段吸收的热量为 J。
(3)酒精的热值约为3.0×107J/kg，若整个实验过程需要释放的热量为4.5×105J，则换用酒精灯加热，需完全燃烧酒精的质量约为 kg。
9.某电动玩具汽车的直流电动机部分参数如图所示。
直流电动机
(1)正常工作时，通电20s，电流通过电动机做功为 J，产生的热量为 J。
(2)分析电流通过电动机做功与产生的热量之间存在差异的原因。
六、综合题：本大题共8小题，共52分。
10.电视机是家庭中的常用电器。
(1)上海地区家庭电路电压为 。
A．1.5V B．36V C．220V D．380V
(2)电视机与空调之间的连接方式是 。
A．串联 B．并联
(3)标有“100W”字样的电视机，正常工作2h，用电 kW·h。
11.如图所示，高压输电线通常采用如图所示的“多股铝绞线”。
(1)“多股铝绞线”采用并联的方式，相当于增大导体的横截面积从而 电阻。
A．增大 B．减小
(2)维修线路时有时需要断电，此时输电线的电阻将 。
A．变大 B．不变 C．变小
(3)若发电厂输出电功率保持不变，输出电压增大，输电线上电能损耗将 。
A．增大 B．不变 C．减小
12.图是小红设计的简单家庭电路示意图。
(1)★处的进户线是 线。
(2)设计中，下列元件接入位置错误的是 。
A．电能表 B．插座 C．开关
(3)以下做法中，安全的是 （不定项）。
A．用湿手插拔电器插头 B．使用破损、老化的电线 C．定期检查电路和电器
D．超负荷使用插座 E．遇触电事故，先断电再施救
13.压敏电阻属于半导体器件。在一些家用电器中，为了让后级电路工作在安全的电压范围内，常采用将压敏电阻接地后与电源并联的方式组成保护装置，如图所示。为解释“采用将压敏电阻接地后与电源并联的方式组成保护装置”的原因，小明查阅资料得知：（a）某压敏电阻的两端电压及其对应阻值的部分数据见表1；（b）当电源输出电压在安全范围内时，压敏电阻可看作断开的开关；当电源输出电压过高时，压敏电阻可看作闭合的开关；（c）接地，可将很大的电流直接导入大地。
表1
(1)分析比较表1中的电压、压敏电阻阻值的变化情况，可得出的初步结论是： 。
(2)结合上述信息和所学知识，解释“将压敏电阻接地后与电源并联的方式组成保护装置”的原因。
(3)为防止压敏电阻失效，还可在电路中接入熔断器（常态下相当于导线，电流太大时会快速熔断），熔断器与后级电路的连接方式应为 。
A．串联 B．并联
14.在下图所示的电路中，电源电压为U0且保持不变。闭合开关，电流表的示数不为零。已知电路中仅有电阻R1或R2中的一个可能出现故障。
(1)根据上述现象，电路可能存在的情况是 （不定项）。
A．电阻R1或R2中的一个开路
B．电阻R1或R2中的一个短路
C．电路正常，各元件均完好
(2)为进一步确定电路的具体情况，小华用一个完好的电压表并联在电阻R1两端，写出电压表的示数及对应的电路情况。
15.在图所示的电路中，电阻R1和R2以某种方式连接在M、N两点之间，闭合开关，电压表V1和V2的示数相等。
(1)小明认为R1和R2一定并联，指出其观点错误的原因。
(2)为确定R1和R2的连接方式，小红用电阻R0替换R1，则R0的阻值需满足的条件是 （不定项）。
A．R0＜R1 B．R0=R1 C．R0＞R1
(3)在不增加器材的情况下，再写出一种确定R1和R2连接方式的操作及判断方法。 ​​​​​​​
16.在图所示的电路中，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关，电压表示数为8V。
(1)求闭合开关后电流表示数I0。
(2)在电路中断开某一处或在某两处间再接入电阻R2，且两电阻均能正常工作。
①R2接入前后，若电流表示数不发生变化，则两电表示数的比值 。在答题卷的方框内画出该情况对应的电路图 。
A．变大 B．不变 C．变小
②R2接入前后，若电流表示数发生变化，且两电表示数的乘积减小了4.8W，求R2的阻值 。
17.小红和小华同时做“用电流表、电压表测电阻”的实验。现有两个滑动变阻器，分别标有“”和“”字样，其它实验器材齐全且相同，两电压表只有0~3 V挡完好。他们各自选取一个变阻器进行实验，将电源（电压保持不变）、待测电阻、滑动变阻器、电流表、开关串联连接。小红将电压表并联在待测电阻两端，并把滑动变阻器滑片移至阻值最大处，闭合开关，观察到电压表示数如图所示，她发现无法继续实验。小华将电压表并联在电路中，闭合开关后移动滑动变阻器滑片，测量得到三组实验数据记录在表2中。他们分析了各自的数据后，共同得出了待测电阻的阻值。
表2
(1)小华实验中电压表并联在 两端。
A．电源 B．待测电阻 C．滑动变阻器
(2)小红实验中所用的滑动变阻器规格是 。
A．5Ω 3A B．20Ω 2A
(3)分析小红无法继续实验的原因。
(4)求待测电阻Rx的阻值。（需写出解答过程，计算电阻时精确到0.1欧）
1.【答案】C
2.【答案】B
3.【答案】BC
4.【答案】A
大
差

5.【答案】吸引
A
D

6.【答案】压缩
B
B
做功

7.【答案】​​​​​​​
B
应多次调节滑动变阻器滑片，多次改变定值电阻两端电压，记录对应的电压和电流值

8.【答案】t=
​​​​​​​
​​​​​​​

9.【答案】​​​​​​​
​​​​​​​
电动机是非纯电阻用电器，电流通过电动机时，大部分电能转化为机械能，使电动机转动，只有小部分电能因电流的热效应转化为内能，产生热量，因此电流做功的总量大于产生的热量。

10.【答案】C
B
0.2

11.【答案】B
B
C

12.【答案】零
C
CE

13.【答案】压敏电阻的阻值随着电压的增大而急剧减小。
当电压超过压敏电阻的设定电压值，其电阻值会急剧下降，由 可知，电流很大，迅速导通，形成一条低阻抗通路，此时，它能将过高的电压“钳位”在安全水平，并将过大的电流直接导入大地，从而保护后级电路的电子元件不被损坏。
A

14.【答案】BC
①若电压表的示数为U0，即等于电源电压时，表明电路中只有一个电阻R1，此时R2短路；
②若电压表的示数为0，表明电压表所测的电阻R1短路；
③若电压表的示数小于U0，即小于电源电压时，由串联电路的电压规律可知，两电阻完好，电路正常。

15.【答案】当两电阻的阻值相等且串联时，根据串联电路分压原理，电压表V1和V2的示数相等，故小明的观点是错误的。
AC
操作：将其中一个电压表并联在电源两端。
判断方法：若闭合开关后，两电压表示数相等，说明R1和R2是并联；若两电压表示数不相等，则R1和R2是串联。

16.【答案】​​​​​​​
B
由题意可得，当R2接入电路，电流表与电压表示数发生变化，且两电表示数的乘积减小了4.8W，说明R2一定是串联接入的电路。R2接入的位置不同时，根据串联电路中的电阻规律可知
电路中的总电阻大小相同，根据欧姆定律 可知，R2不论接入电路那个位置，电流表示数一样。均为
第一种情况：当电压表测量R1和R2两端电压之和时，电压表示数为电源电压等于8V，已知接入R2之前，两表示数乘积为
接入R2之后，两电表示数的乘积减小了4.8W，所以可得
由公式 可得，此时电路中的电流为
电路中总电阻为
R2的阻值为
第二种情况，电压表测量R1两端电压，两表示数的乘积为R1的电功率，由第一种情况可知，当接入R2之后R1的电功率为
由公式 可得，此时电路中的电流为
电路中总电阻为
R2的阻值为
综上可知R2的阻值为10Ω或30Ω。

17.【答案】C
A
小红将电压表并联在待测电阻两端，并把滑动变阻器滑片移至阻值最大处，闭合开关，观察到电压表示数如图所示，电压表选用小量程，分度值0.1V，其示数为3V，由于此时滑动变阻器接入电路的阻值最大，说明无法通过调节滑动变阻器的阻值来减小电阻两端电压，因此小红无法继续实验。
从小华的第三组实验可知，此时滑动变阻器接入的电阻为
小红做实验时滑动变阻器接入最大值5Ω，由此可知此时小红实验中滑动变阻器两端的电压为1.5V，由图中可知定值电阻两端的电压为3V，故电源电压
所以小红测试实验中待测电阻为
小华的实验1中待测电阻的阻值为
小华的实验2中待测电阻的阻值为
小华的实验3中待测电阻的阻值为
所以待测电阻的阻值为
电阻（Ω）
1
额定电压（V）
3
额定电流（A）
1
电压（）
0
10
20
22
24
26
30
压敏电阻阻值（）
300
200
30
5
1
0.3
0.08
序号
电压表示数（V）
电流表示数（A）
1
2.8
0.18
2
2.0
0.26
3
1.5
0.30
