2026年上海市宝山区中考物理一模试题（无答案）

这是一份2026年上海市宝山区中考物理一模试题（无答案），共7页。试卷主要包含了未知等内容，欢迎下载使用。

一、未知
1．电视机是家庭中的常用电器。
(1)上海地区家庭电路电压为________。
A．1.5VB．36VC．220VD．380V
(2)电视机与空调之间的连接方式是________。
A．串联B．并联
(3)标有“100W”字样的电视机，正常工作2h，用电 kW·h。
2．漫步海滩，感受祖国之美。
(1)在阳光照射下，沙子和海水的温度都会升高，它们的内能________。
A．增大B．不变C．减小
(2)赤足在海滩上，会感到海水比沙子的温度低，是因为海水比沙子的比热容 ；穿着橡胶沙滩鞋踩在沙子上感觉不到烫，是因为橡胶的导热性较 。
3．生活中的静电现象。
(1)“静电复印”的原理是使墨粉和纸张带异种电荷，相互 。
(2)汽油在运输过程中会与油罐摩擦产生静电。为了安全，油罐车会安装一根铁链拖在地面上，这是利用了大地是________。
A．导体B．绝缘体
(3)下列加油站安全标识中，与摩擦起电有关的是________。
A．禁止烟火B．熄火加油
C．禁止放易燃物D．禁止脱穿化纤服装
4．家用燃油汽车的发动机属于内燃机。

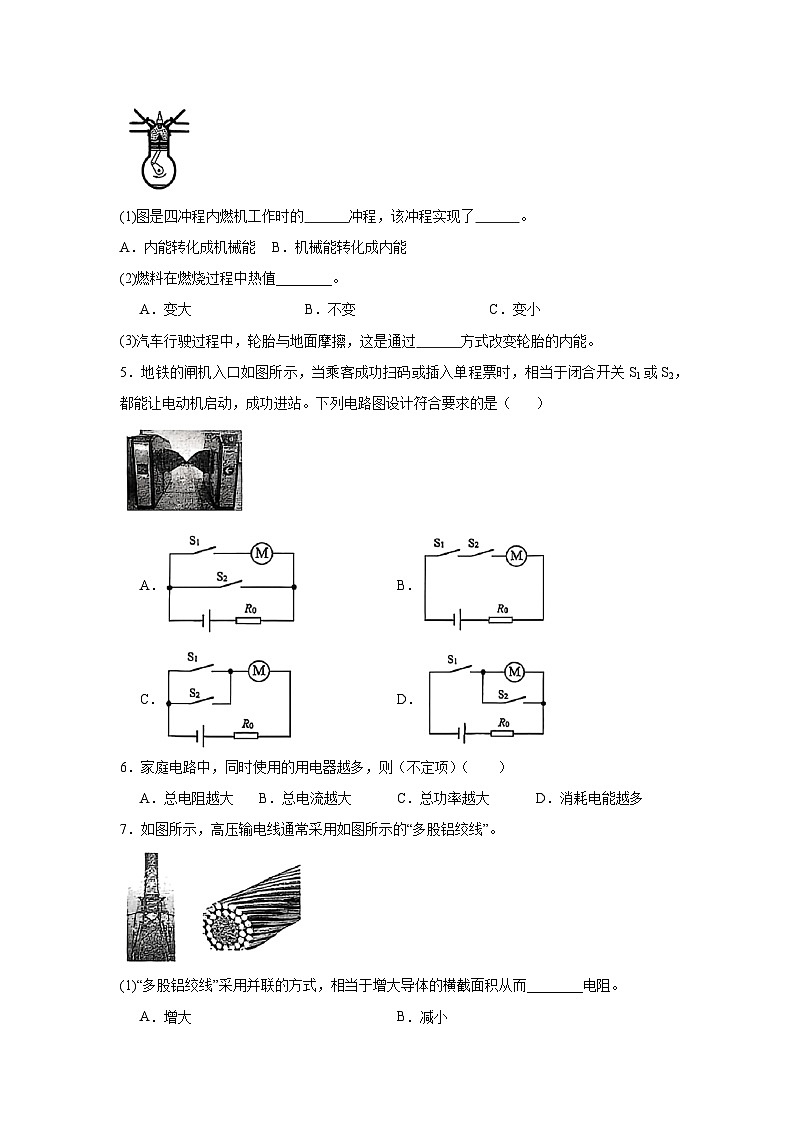

(1)图是四冲程内燃机工作时的 冲程，该冲程实现了 。
A．内能转化成机械能 B．机械能转化成内能
(2)燃料在燃烧过程中热值________。
A．变大B．不变C．变小
(3)汽车行驶过程中，轮胎与地面摩擦，这是通过 方式改变轮胎的内能。
5．地铁的闸机入口如图所示，当乘客成功扫码或插入单程票时，相当于闭合开关S1或S2，都能让电动机启动，成功进站。下列电路图设计符合要求的是（ ）
A．B．
C．D．
6．家庭电路中，同时使用的用电器越多，则（不定项）（ ）
A．总电阻越大B．总电流越大C．总功率越大D．消耗电能越多
7．如图所示，高压输电线通常采用如图所示的“多股铝绞线”。
(1)“多股铝绞线”采用并联的方式，相当于增大导体的横截面积从而________电阻。
A．增大B．减小
(2)维修线路时有时需要断电，此时输电线的电阻将________。
A．变大B．不变C．变小
(3)若发电厂输出电功率保持不变，输出电压增大，输电线上电能损耗将________。
A．增大B．不变C．减小
8．图是小红设计的简单家庭电路示意图。
(1)★处的进户线是 线。
(2)设计中，下列元件接入位置错误的是________。
A．电能表B．插座C．开关
(3)以下做法中，安全的是________（不定项）。
A．用湿手插拔电器插头B．使用破损、老化的电线C．定期检查电路和电器
D．超负荷使用插座E．遇触电事故，先断电再施救
9．小明做“探究电流与电压的关系”实验，所用电源由两节干电池串联组成。
(1)在图中，用笔线代替导线，将小明的实验电路连接完整。
(2)在闭合开关前，滑动变阻器的滑片P应处于________。
A．A端B．B端
(3)为了获取证据，在闭合开关后，应 。然后，换不同定值电阻重复上述实验过程。
10．为了节约用电，且在黑暗环境开灯方便，可使用一种带有指示灯的开关，如图（a）所示，该开关S与指示灯和照明灯组成的电路可简化为图（b）所示。当开关S闭合时，照明灯正常发光，指示灯不发光；当开关S断开时，照明灯不发光，指示灯正常发光，则（ ）
（a） （b）
A．指示灯是L1，其额定功率大于照明灯的额定功率
B．指示灯是L2，其额定功率小于照明灯的额定功率
C．指示灯是L2，其额定功率大于照明灯的额定功率
D．指示灯是L2，其额定功率小于照明灯的额定功率
11．小华同学在实验室利用加热器完成了冰的熔化实验，并描绘出冰的温度随加热时间变化的关系图像如图所示。实验时，冰的质量为0.5kg，假设冰熔化成水的过程中质量保持不变。已知水的比热容为4.2×103J/（kg·℃）。
(1)冰的熔化过程所用的时间是 min。
(2)水在CD段吸收的热量为 J。
(3)酒精的热值约为3.0×107J/kg，若整个实验过程需要释放的热量为4.5×105J，则换用酒精灯加热，需完全燃烧酒精的质量约为 kg。
12．某电动玩具汽车的直流电动机部分参数如图所示。
直流电动机
(1)正常工作时，通电20s，电流通过电动机做功为 J，产生的热量为 J。
(2)分析电流通过电动机做功与产生的热量之间存在差异的原因。
13．压敏电阻属于半导体器件。在一些家用电器中，为了让后级电路工作在安全的电压范围内，常采用将压敏电阻接地后与电源并联的方式组成保护装置，如图所示。为解释“采用将压敏电阻接地后与电源并联的方式组成保护装置”的原因，小明查阅资料得知：（a）某压敏电阻的两端电压及其对应阻值的部分数据见表1；（b）当电源输出电压在安全范围内时，压敏电阻可看作断开的开关；当电源输出电压过高时，压敏电阻可看作闭合的开关；（c）接地，可将很大的电流直接导入大地。
表1
(1)分析比较表1中的电压、压敏电阻阻值的变化情况，可得出的初步结论是： 。
(2)结合上述信息和所学知识，解释“将压敏电阻接地后与电源并联的方式组成保护装置”的原因。
(3)为防止压敏电阻失效，还可在电路中接入熔断器（常态下相当于导线，电流太大时会快速熔断），熔断器与后级电路的连接方式应为_______。
A．串联B．并联
14．在图所示的电路中，电源电压为U0且保持不变。闭合开关，电流表的示数不为零。已知电路中仅有电阻R1或R2中的一个可能出现故障。
(1)根据上述现象，电路可能存在的情况是________（不定项）。
A．电阻R1或R2中的一个开路B．电阻R1或R2中的一个短路C．电路正常，各元件均完好
(2)为进一步确定电路的具体情况，小华用一个完好的电压表并联在电阻R1两端，写出电压表的示数及对应的电路情况。
15．在图所示的电路中，电阻R1和R2以某种方式连接在M、N两点之间，闭合开关，电压表V1和V2的示数相等。
(1)小明认为R1和R2一定并联，指出其观点错误的原因。
(2)为确定R1和R2的连接方式，小红用电阻R0替换R1，则R0的阻值需满足的条件是________（不定项）。
A．R0＜R1B．R0=R1C．R0＞R1
(3)在不增加器材的情况下，再写出一种确定R1和R2连接方式的操作及判断方法。
16．在图所示的电路中，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关，电压表示数为8V。
(1)求闭合开关后电流表示数I0。
(2)在电路中断开某一处或在某两处间再接入电阻R2，且两电阻均能正常工作。
①R2接入前后，若电流表示数不发生变化，则两电表示数的比值 。在答题卷的方框内画出该情况对应的电路图 。
A．变大 B．不变 C．变小
②R2接入前后，若电流表示数发生变化，且两电表示数的乘积减小了4.8W，求R2的阻值 。
17．小红和小华同时做“用电流表、电压表测电阻”的实验。现有两个滑动变阻器，分别标有“”和“”字样，其它实验器材齐全且相同，两电压表只有0-3V档完好。他们各自选取一个变阻器进行实验，将电源（电压保持不变）、待测电阻、滑动变阻器、电流表、开关串联连接。小红将电压表并联在待测电阻两端，并把滑动变阻器滑片移至阻值最大处，闭合开关，观察到电压表示数如图所示，她发现无法继续实验。小华将电压表并联在电路中，闭合开关后移动滑动变阻器滑片，测量得到三组实验数据记录在表2中。他们分析了各自的数据后，共同得出了待测电阻的阻值。
表2
(1)小华实验中电压表并联在________两端。
A．电源B．待测电阻C．滑动变阻器
(2)小红实验中所用的滑动变阻器规格是________。
A．5Ω3AB．20Ω2A
(3)分析小红无法继续实验的原因。
(4)求待测电阻Rx的阻值。（需写出解答过程，计算电阻时精确到0.1欧）
电阻（Ω）
1
额定电压（V）
3
额定电流（A）
1
电压（U/V）
0
10
20
22
24
26
30
压敏电阻阻值（×106Ω）
300
200
30
5
1
0.3
0.08
序号
电压表示数（V）
电流表示数（A）
1
2.8
0.18
2
2.0
0.26
3
1.5
0.30
