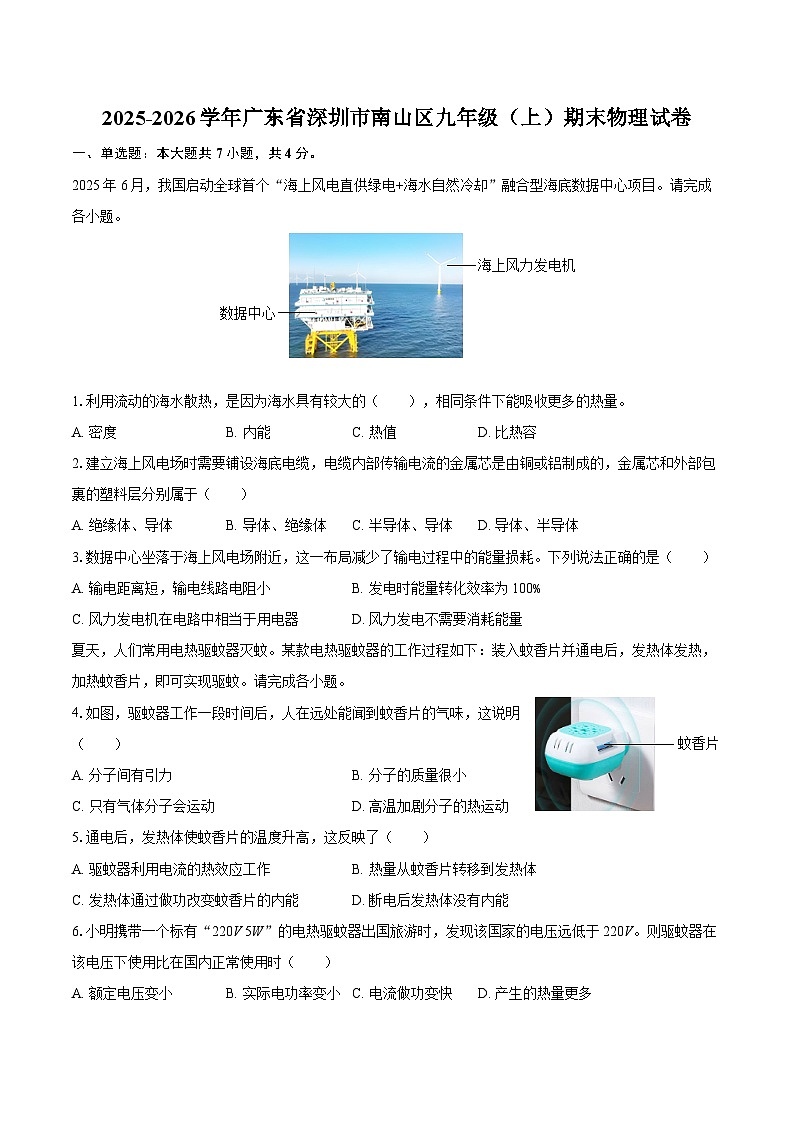

2025-2026学年广东省深圳市南山区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年广东省深圳市南山区九年级（上）期末物理试卷-自定义类型，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2025年6月，我国启动全球首个“海上风电直供绿电+海水自然冷却”融合型海底数据中心项目。请完成各小题。
1.利用流动的海水散热，是因为海水具有较大的（ ），相同条件下能吸收更多的热量。
A. 密度B. 内能C. 热值D. 比热容
2.建立海上风电场时需要铺设海底电缆，电缆内部传输电流的金属芯是由铜或铝制成的，金属芯和外部包裹的塑料层分别属于（ ）
A. 绝缘体、导体B. 导体、绝缘体C. 半导体、导体D. 导体、半导体
3.数据中心坐落于海上风电场附近，这一布局减少了输电过程中的能量损耗。下列说法正确的是（ ）
A. 输电距离短，输电线路电阻小B. 发电时能量转化效率为100%
C. 风力发电机在电路中相当于用电器D. 风力发电不需要消耗能量
夏天，人们常用电热驱蚊器灭蚊。某款电热驱蚊器的工作过程如下：装入蚊香片并通电后，发热体发热，加热蚊香片，即可实现驱蚊。请完成各小题。
4.如图，驱蚊器工作一段时间后，人在远处能闻到蚊香片的气味，这说明（ ）
A. 分子间有引力B. 分子的质量很小
C. 只有气体分子会运动D. 高温加剧分子的热运动
5.通电后，发热体使蚊香片的温度升高，这反映了（ ）
A. 驱蚊器利用电流的热效应工作B. 热量从蚊香片转移到发热体
C. 发热体通过做功改变蚊香片的内能D. 断电后发热体没有内能
6.小明携带一个标有“220V 5W”的电热驱蚊器出国旅游时，发现该国家的电压远低于220V。则驱蚊器在该电压下使用比在国内正常使用时（ ）
A. 额定电压变小B. 实际电功率变小C. 电流做功变快D. 产生的热量更多

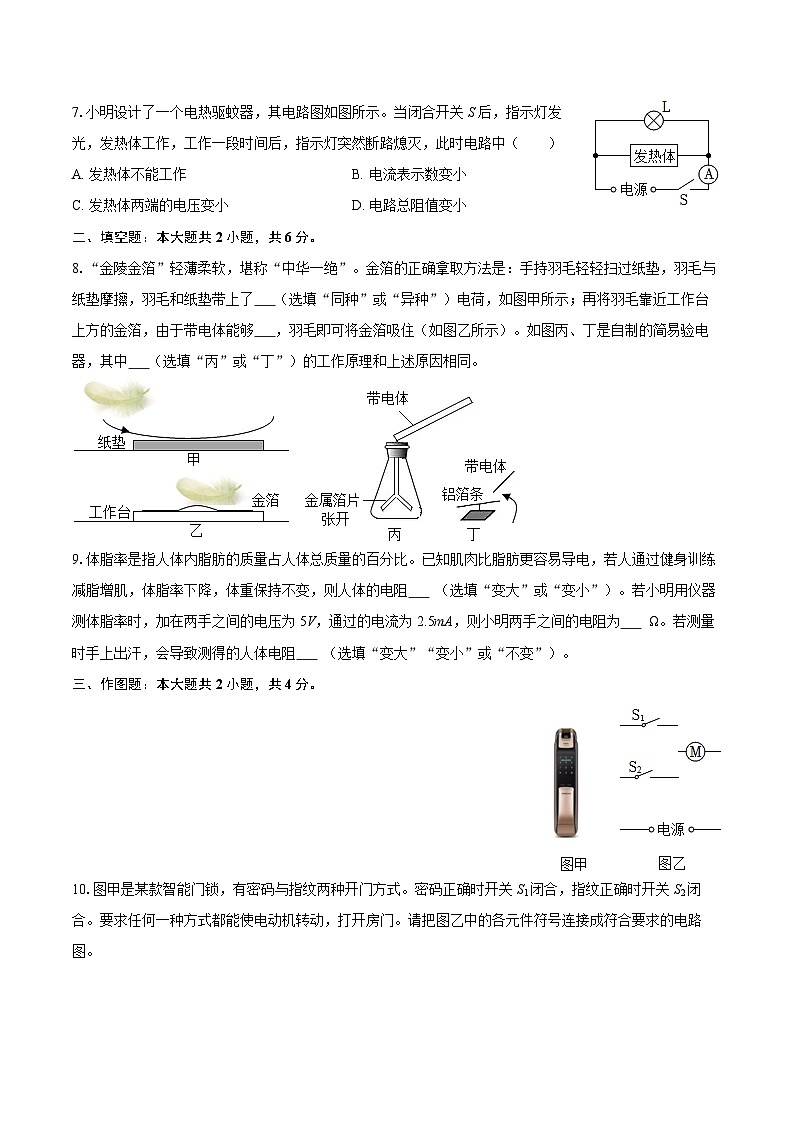

7.小明设计了一个电热驱蚊器，其电路图如图所示。当闭合开关S后，指示灯发光，发热体工作，工作一段时间后，指示灯突然断路熄灭，此时电路中（ ）
A. 发热体不能工作B. 电流表示数变小
C. 发热体两端的电压变小D. 电路总阻值变小
二、填空题：本大题共2小题，共6分。
8.“金陵金箔”轻薄柔软，堪称“中华一绝”。金箔的正确拿取方法是：手持羽毛轻轻扫过纸垫，羽毛与纸垫摩擦，羽毛和纸垫带上了 （选填“同种”或“异种”）电荷，如图甲所示；再将羽毛靠近工作台上方的金箔，由于带电体能够 ，羽毛即可将金箔吸住（如图乙所示）。如图丙、丁是自制的简易验电器，其中 （选填“丙”或“丁”）的工作原理和上述原因相同。
9.体脂率是指人体内脂肪的质量占人体总质量的百分比。已知肌肉比脂肪更容易导电，若人通过健身训练减脂增肌，体脂率下降，体重保持不变，则人体的电阻 （选填“变大”或“变小”）。若小明用仪器测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小明两手之间的电阻为 Ω。若测量时手上出汗，会导致测得的人体电阻 （选填“变大”“变小”或“不变”）。
三、作图题：本大题共2小题，共4分。
10.图甲是某款智能门锁，有密码与指纹两种开门方式。密码正确时开关S1闭合，指纹正确时开关S2闭合。要求任何一种方式都能使电动机转动，打开房门。请把图乙中的各元件符号连接成符合要求的电路图。

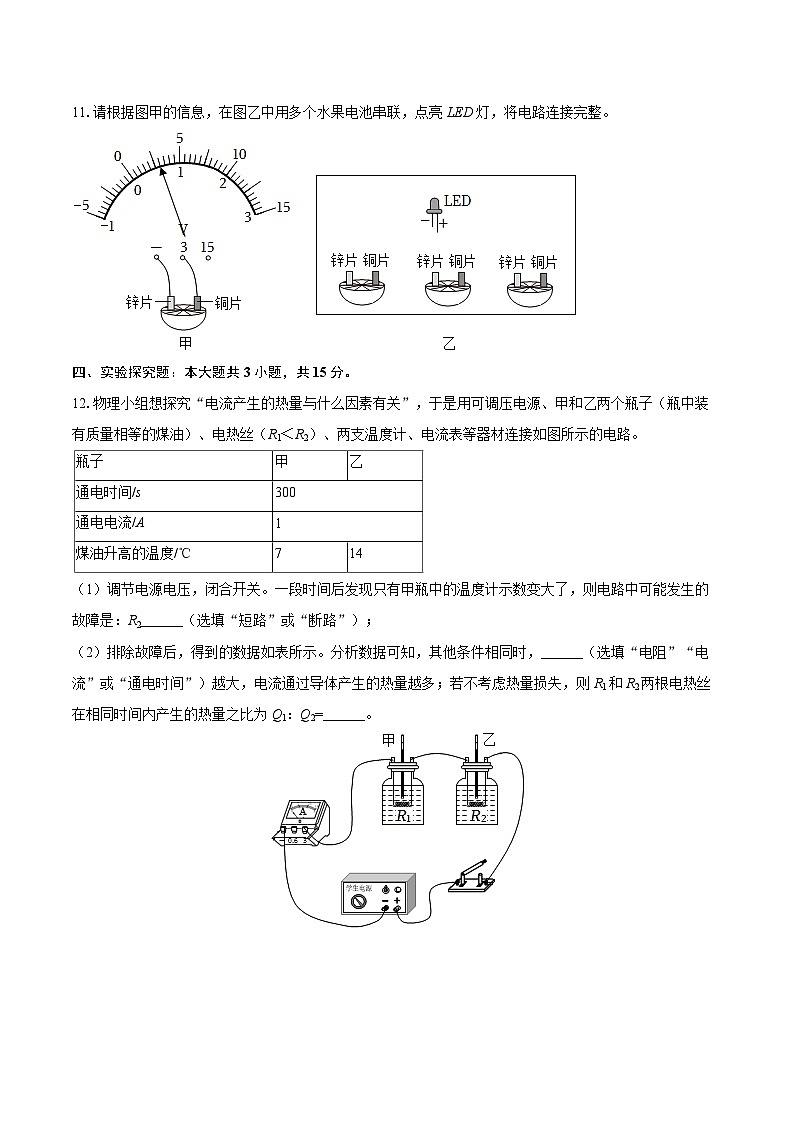

11.请根据图甲的信息，在图乙中用多个水果电池串联，点亮LED灯，将电路连接完整。
四、实验探究题：本大题共3小题，共15分。
12.物理小组想探究“电流产生的热量与什么因素有关”，于是用可调压电源、甲和乙两个瓶子（瓶中装有质量相等的煤油）、电热丝（R1＜R2）、两支温度计、电流表等器材连接如图所示的电路。
（1）调节电源电压，闭合开关。一段时间后发现只有甲瓶中的温度计示数变大了，则电路中可能发生的故障是：R2______（选填“短路”或“断路”）；
（2）排除故障后，得到的数据如表所示。分析数据可知，其他条件相同时，______（选填“电阻”“电流”或“通电时间”）越大，电流通过导体产生的热量越多；若不考虑热量损失，则R1和R2两根电热丝在相同时间内产生的热量之比为Q1：Q2=______。
13.科学小组对“并联电路中电流和电压的规律”进行了探究。
【任务一】探究并联电路中的电流规律
（1）连接图甲中的电路时，开关应处于______状态；
（2）小明发现并联电路中，干路电流等于各支路电流之和。实验时A1电流表的示数如图乙所示，已知A2电流表的示数为0.6A，则通过灯L2的电流为______A；
（3）小明还想探究并联电路中用电器的工作特点。于是他拆下灯泡L1，发现灯泡L2依然发光，证明了在并联电路中，各支路用电器______（选填“能”或“不能”）独立工作；
【任务二】探究并联电路中的电压规律
小明同学设计了如图丙所示的电路，将测得的所有实验数据填入表中。
（4）由实验数据可得结论：在并联电路中，______（用“Uab”“Ucd”“Uef”写出表达式）；
（5）小明发现家里客厅的灯L甲比卧室的灯L乙亮，两灯对应的电压U甲和U乙的大小关系是U甲______U乙（选填“＞”“=”或“＜”）。
14.小明探究“电流与电阻的关系”。现有以下器材：学生电源（电压恒为6V）、电流表、电压表、定值电阻（5Ω、10Ω、15Ω和20Ω各1个）、开关、滑动变阻器和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路；
（2）闭合开关前，电流表指针如图丙所示，接下来应进行的操作是______；且应将滑动变阻器的滑片P移至______（选填“A”或“B”）端；
（3）电路连接正确后，小明开始实验。先接入5Ω的定值电阻，移动滑片P至某一位置，记录电流表的示数为0.4A；换接10Ω的定值电阻后，再次移动滑片P时，眼睛同时观察______（选填“电流表”或“电压表”），直至此表示数达到要求便停止移动，记录数据；
（4）小明换接15Ω的定值电阻，闭合开关，发现无论怎样移动滑片P，都无法使电表示数达到实验要求的值，其所使用的滑动变阻器规格可能是：______（选填“20Ω 2 A”或“50Ω 1.5 A”）；
（5）小明更换成合适的滑动变阻器后，依次改变定值电阻R的阻值，记录对应的电流值，在图丁I-R坐标系中描点连线，得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。小明认为，若将每次实验时记录的电流值I与对应的变阻器RP阻值也在图丁中描点连线，得到的图像近似为图戊中的______（选填“A”“B”或“C”），理由是：______。
五、计算题：本大题共2小题，共15分。
15.有一种亮度可以调节的小台灯。其电路如图甲所示，电源电压为24V，当灯泡L两端的电压为24V时，灯泡正常发光。通过灯泡L的电流跟其两端电压的关系如图乙所示。
（1）当灯泡正常发光时，灯丝的电阻为多少？
（2）调节滑动变阻器R，使灯泡的实际电流为0.2A，灯泡两端的电压是多少？
（3）在（2）中，滑动变阻器R连入电路的阻值是多少？​​​​​​​
16.图甲是一种电热暖手袋，其电路图如图乙所示，它使用移动电源供热，免去装入热水的麻烦。其产品参数如表所示，求：
（1）在高温挡工作时，干路的电流；
（2）电阻R2的阻值；
（3）电路在高温挡工作2小时消耗的电能.
六、综合题：本大题共3小题，共16分。
17.如图是简易汽轮机模型：易拉罐内装半罐水，点燃罐体下方的酒精灯，罐内产生的高压蒸汽从细管口高速喷出，冲击扇叶使其转动。此过程中，蒸汽的内能转化为扇叶的______能，四冲程汽油机工作中，能量转化过程与之相同的是______冲程；若使罐内100g的水从20℃升温到100℃需要吸收______J热量：若不计热量损失，需要燃烧______g酒精。【c水=4.2×103J/（kg•℃），q酒精=3.0×107J/kg】
18.随着家用电器种类越来越多，电能的消耗也逐渐增大。实践小组对家庭用电情况进行调研。
（1）小明调研并绘制了自己家下半年每月电费的图像，如图所示（用电收费标准不变），分析图像可以获得的信息是______（写出一条即可）；
（2）调查发现，每台电视机机顶盒待机时电功率约为7W。若某小区内2000户家庭每家都有一台这样的机顶盒，每天待机约20h,则1天的时间该小区的机顶盒待机共消耗电能______度；
（3）实践小组了解到，阶梯电价、分时电价等计费方式也会提高人们节约用电的意识。表一是实施分时电价的具体方案：
表一
表二
小明家的电能表在第一天8：00、21：00和第二天8：00这三个时刻的示数如表二所示，则他家这一天应付电费为______元；
（4）根据公式W=Pt可知，随手关灯可以节约用电，理由是______。
19.阅读材料，回答问题。
空气加湿器
图甲是一种常见的家用空气加湿器，其关键部件是压电陶瓷转换器，如图乙所示。工作时，对压电陶瓷两端施加电压，使其产生高频机械振动，从而将水“雾化”为超微粒子，再由风扇吹出，形成图甲中加湿器上方的“白气”。
压电陶瓷具有正压电与逆压电两种效应：正压电效应实现了机械能到电能的转换，此过程中，当压电陶瓷受外力发生形变时，其两个相对表面产生正、负相反的电荷，当外力方向改变时，电荷极性也随之改变，外力撤去后不带电；逆压电效应实现了电能到机械能的转换，此过程中对压电陶瓷施加电压后，它会发生形变，电压撤去后形变消失。通过图丙所示方法，根据电压表指针的偏转方向，可检测压电陶瓷片的受力方向。
【项目原理】
（1）空气加湿器工作时，内部的压电陶瓷将电能转化成______能；
（2）空气加湿器工作时利用了______（选填“正”或“逆”）压电效应；
（3）图丙中，若对压电陶瓷的施力由向内压缩改为向外拉伸，电表指针的偏转方向______（选填“改变”或“不变”）；
【项目设计】
物理社团设计一款自动加湿器，该装置由控制电路和工作电路组成，如图丁所示。控制电路的核心元件是湿敏电阻RH，其阻值随单位体积空气中水蒸气含量的变化而变化。当湿度低于设定范围时，控制电路接通工作电路，启动加湿器。
相对湿度是表示空气湿度的一种形式。它是指一定温度一定体积的空气中，实际含有的水蒸气质量与最多能够容纳的水蒸气质量的百分比。当环境温度为25℃时，1m3空气最多含有水蒸气质量为23g。同学们已查阅该湿敏电阻RH的阻值与25℃时单位体积空气中水蒸气含量的关系，如图戊所示。
【项目实施】
（4）控制电路的电源电压恒为15V，电阻箱R调至40kΩ，用一个量程为0～15V的电压表改造成湿度检测表，要求电压表示数随单位体积空气中水蒸气的含量增大而增大。电压表应并联在______（选填“RH”或“R”）的两端；
（5）将加湿器置于容积为50m3的实验室内，若室内空气的相对湿度为40%，环境温度为25℃，则室内所含水蒸气的质量为______g,此时电压表示数为______V；
（6）若在电压表表盘刻度处标上对应的相对湿度，便可将电压表改造成湿度检测表。改造完成后，闭合开关，发现指针恰好停在20%和80%两刻度线的正中央，则当前空气相对湿度为______%；
【交流评价】
（7）请为该自动加湿器写一条使用建议：______。
1~3.【答案】D 、B 、A
4~7.【答案】D 、A 、B 、B
8.【答案】异种
吸引轻小物体
丁

9.【答案】变小
2000
变小

10.【答案】解：智能锁支持密码与指纹两种开门认证方式，任何一种方式都能将门开启，所以密码开关和指纹开关并联，电动机在干路中，如下所示：

11.【答案】
12.【答案】短路 电阻;1：2
13.【答案】断开 0.32 能 Uab=Ucd=Uef =
14.【答案】 对电流表进行调零;A 电压表 20Ω 2 A C;滑动变阻器两端电压不变，电流值I与对应的变阻器RP阻值成反比
15.【答案】解：（1）由图乙可知，当UL=24V时，通过的电流IL=0.4A，
由I=可得，灯丝的电阻：RL===60Ω；
（2）由图乙可知，当灯泡的实际电流为0.2A时，灯泡两端电压为6V；
（3）当灯泡两端电压为6V时，滑动变阻器两端的电压U滑=U-UL′=24V-6V=18V，
因串联电路中各处的电流相等，则滑动变阻器R连入电路的阻值：R===90Ω。
答：（1）当灯泡正常发光时，灯丝的电阻为60Ω；
（2）调节滑动变阻器R，使灯泡的实际电流为0.2A，灯泡两端的电压是6V；
（3）在（2）中，滑动变阻器R连入电路的阻值是90Ω。
16.【答案】在高温挡工作时，干路的电流为2.2A 电阻R2的阻值为5Ω 电路在高温挡工作2小时消耗的电能为7.92×104J
17.【答案】机械 做功 3.36×104 1.12
18.【答案】8月份电费最高（或“11月份电费最低”或“下半年电费整体呈下降趋势”等，合理即可） 280 18 用电器的电功率一定，随手关灯可以缩短用电时间，从而节约用电
19.【答案】机械 逆 改变 R 460;6 60 为了能在较大的湿度值时开始启动加湿器，可以调小电阻箱的电阻 瓶子
甲
乙
通电时间/s
300
通电电流/A
1
煤油升高的温度/℃
7
14
Uab/V
Ucd/V
Uef/V
2
2
2
3
3
3
4
4
4
产品名称
电热暖手袋
挡位
两挡加热
额定电压
5V
高温挡电功率
11W
保温挡电功率
5W
用电时段
时段范围
电价
高峰期
第一天8：00～21：00
0.60元/kW•h
低谷期
21：00～第二天8：00
0.30元/kW•h
第一天8：00
21：00
第二天8：00
