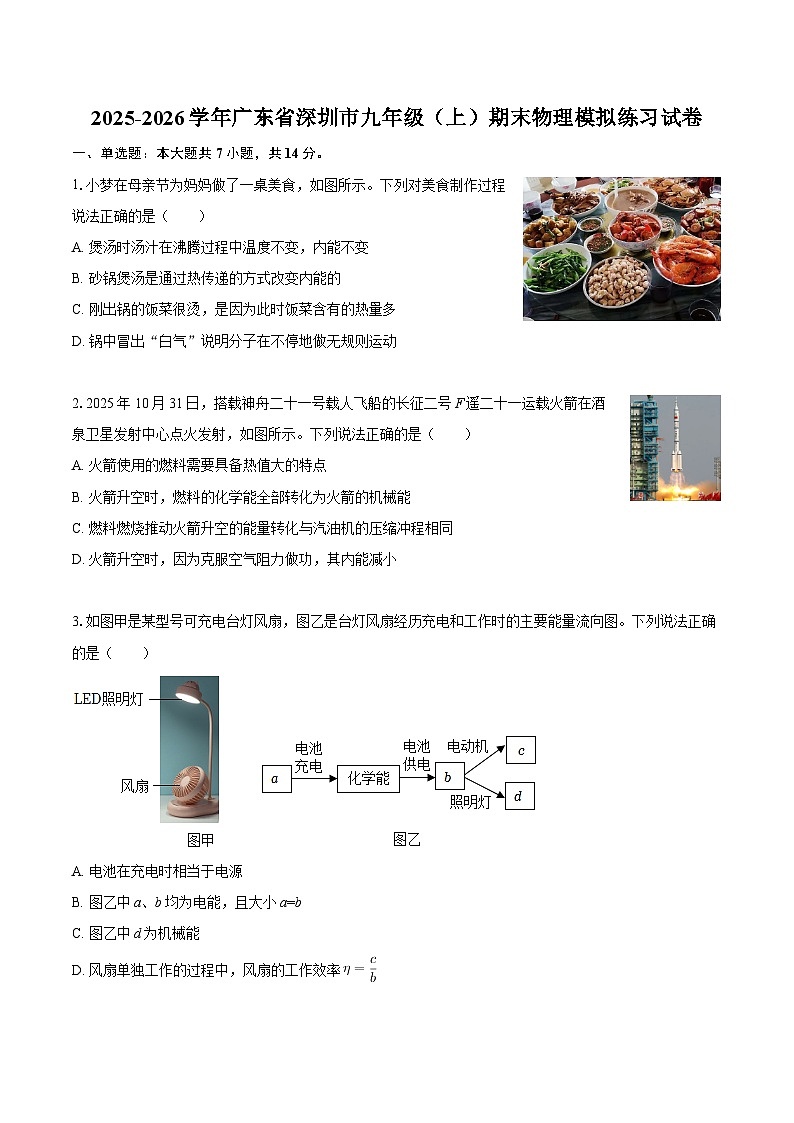

1.小梦在母亲节为妈妈做了一桌美食，如图所示。下列对美食制作过程说法正确的是（ ）
A. 煲汤时汤汁在沸腾过程中温度不变，内能不变
B. 砂锅煲汤是通过热传递的方式改变内能的
C. 刚出锅的饭菜很烫，是因为此时饭菜含有的热量多
D. 锅中冒出“白气”说明分子在不停地做无规则运动
2.2025年10月31日，搭载神舟二十一号载人飞船的长征二号F遥二十一运载火箭在酒泉卫星发射中心点火发射，如图所示。下列说法正确的是（ ）
A. 火箭使用的燃料需要具备热值大的特点
B. 火箭升空时，燃料的化学能全部转化为火箭的机械能
C. 燃料燃烧推动火箭升空的能量转化与汽油机的压缩冲程相同
D. 火箭升空时，因为克服空气阻力做功，其内能减小
3.如图甲是某型号可充电台灯风扇，图乙是台灯风扇经历充电和工作时的主要能量流向图。下列说法正确的是（ ）
A. 电池在充电时相当于电源
B. 图乙中a、b均为电能，且大小a=b
C. 图乙中d为机械能
D. 风扇单独工作的过程中，风扇的工作效率

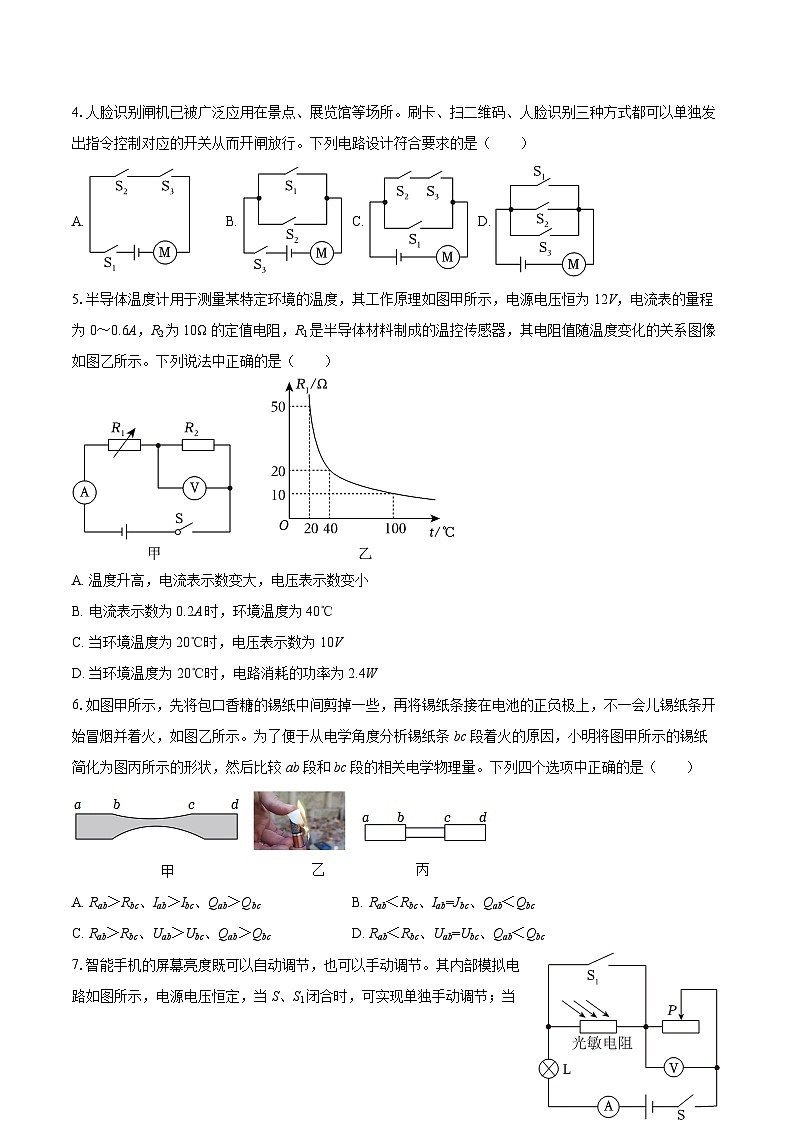

4.人脸识别闸机已被广泛应用在景点、展览馆等场所。刷卡、扫二维码、人脸识别三种方式都可以单独发出指令控制对应的开关从而开闸放行。下列电路设计符合要求的是（ ）
A. B. C. D.
5.半导体温度计用于测量某特定环境的温度，其工作原理如图甲所示，电源电压恒为12V，电流表的量程为0～0.6A，R2为10Ω的定值电阻，R1是半导体材料制成的温控传感器，其电阻值随温度变化的关系图像如图乙所示。下列说法中正确的是（ ）
A. 温度升高，电流表示数变大，电压表示数变小
B. 电流表示数为0.2A时，环境温度为40℃
C. 当环境温度为20℃时，电压表示数为10V
D. 当环境温度为20℃时，电路消耗的功率为2.4W
6.如图甲所示，先将包口香糖的锡纸中间剪掉一些，再将锡纸条接在电池的正负极上，不一会儿锡纸条开始冒烟并着火，如图乙所示。为了便于从电学角度分析锡纸条bc段着火的原因，小明将图甲所示的锡纸简化为图丙所示的形状，然后比较ab段和bc段的相关电学物理量。下列四个选项中正确的是（ ）
A. Rab＞Rbc、Iab＞Ibc、Qab＞QbcB. Rab＜Rbc、Iab=Jbc、Qab＜Qbc
C. Rab＞Rbc、Uab＞Ubc、Qab＞QbcD. Rab＜Rbc、Uab=Ubc、Qab＜Qbc
7.智能手机的屏幕亮度既可以自动调节，也可以手动调节。其内部模拟电路如图所示，电源电压恒定，当S、S1闭合时，可实现单独手动调节；当S闭合，S1断开，既可以手动调节，也可以自动调节。光敏电阻的阻值会随光照的变强而减小。当S闭合，S1断开时，不考虑灯泡电阻随温度的变化，下列说法中正确的是（ ）
A. 使用环境的光照强度不变时，向右移动滑片P，电压表的示数变小
B. 使用环境的光照强度变弱时，向右移动滑片P，可实现灯泡的实际功率不变
C. 保持滑片P位置不变可实现智能调节，光照变强时，电压表的示数变大
D. 保持滑片P位置不变可实现智能调节，光照变弱时，电压表与电流表示数之比变小
二、填空题：本大题共2小题，共6分。
8.如图所示，当前电瓶车与地铁已经成为一部分南通人出行的主要交通工具。电动自行车，它具有轻便、节能、环保等特点，只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，车钥匙作用相当于电路中 ；电动车的两个转向灯能独立工作，因此转向灯是 联的。地铁也为我们的出行和生活带来了便利。在挖掘地铁隧道时需要用到盾构机，盾构机前端安装的刀盘旋转工作时温度会升高，用冷水给刀盘降温，主要利用了水的 较大的性质；列车内用于照明的LED灯中的发光二极管是由 材料制成的。
9.如图甲所示是某款智能语音爬楼“神器”，可以帮助老年人上下楼。该装置充满电时，电池储存的能量是 J。若只将该设备接入电路充电10分钟，电能表（主要参数如图乙所示）上的指示灯脉冲闪烁 次。
三、作图题：本大题共2小题，共4分。
10.如图所示是一款感应式垃圾桶，其工作原理如下：启动开关S1闭合后，指示灯亮起，这时垃圾桶才能正常使用；扔垃圾时，只需将手伸到感应区上方，感应开关S2自动闭合，动力装置（用Ⓜ表示）工作，桶盖打开；手离开5s后，感应开关S2就会自动断开，桶盖关闭。请在虚线框中设计符合要求的电路图。
11.如图所示的是电动汽车的“油门”示意图，脚向下踩“油门”时，旋钮滑片可以绕O点在电阻圈上逆时针转动。请用笔画线代替导线将变阻器接入电路中。
四、实验探究题：本大题共3小题，共18分。
12.如图所示，小红准备了甲、乙、丙三个相同的装置，来探究不同物质的吸热能力和不同燃料的放热能力，其中液体质量、燃料质量均相等。
（1）探究不同物质的吸热能力时：
①选择甲、丙两图进行实验，实验时不同物质吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）；
②小红根据测得的实验数据，画出了a、b两种液体温度随时间变化的图像（如图丁所示），由图可判断液体______（选填“a”或“b”）的吸热能力强。若a的比热容是ca，b的比热容是cb，则ca：cb=______。
（2）探究不同燃料的放热能力时：
①选择甲、乙两图进行实验，实验时不同燃料放热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）；
②若图甲烧杯中为50mL的水，若10g酒精完全燃烧后放出的热量被水全部吸收，温度计示数升高了20℃，则可以计算出酒精的热值为______J/kg。
13.有如下器材：电压为3V的电源、电压表、电流表、定值电阻R（5Ω、10Ω、20Ω、30Ω）、标有“10Ω，1A”字样的滑动变阻器RP、开关及导线若干。
（1）在“探究电流与电压的关系”实验时：
①在连接电路时，开关应处于______状态；（选填“断开”或者“闭合”）
②将图甲中的电路连接完整（要求：滑片P向右滑动时，滑动变阻器连入电路的阻值变小）；
③实验过程中，若电流表无示数，电压表示数较大，原因可能是电阻R______（选填“短路”或“断路”）；
④根据实验数据画出乙所示I-U图像，可得结论：______；
（2）在“探究电流与电阻关系”实验时：
①将R=5Ω的定值电阻接入电路，移动滑动变阻器，使电压表示数为2V，若将电阻R由5Ω换成10Ω，此时应将滑动变阻器的阻值调______（选填“大”或“小”）。
②当改用30Ω的电阻继续实验时，发现无论怎样移动滑片，都无法使电压表示数达到实验要求的值。若要完成该实验，滑动变阻器的阻值至少是______Ω。
14.在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接；
（2）接好电路，闭合开关，发现小灯泡发光情况较暗，是因为______；
（3）实验过程中，若电压表示数为1.8V，要使灯泡L正常发光应向______端移动滑片。
（4）当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为______W；
（5）没有电压表，小军找了一个阻值为10Ω的定值电阻R，设计了图丙所示的电路图也测出了小灯泡的额定功率，简述实验过程中需测量的物理量并用相应字母表示。
a.只闭合开关S1和S2，调节变阻器，使电流表示数为______A时，小灯泡正常发光。
b.只闭合开关S1和S3，______。
c.P灯=______。
五、计算题：本大题共2小题，共12分。
15.为保护全校师生身体健康，学校利用过氧乙酸对办公室、教室等室内的空气进行熏蒸消毒。某科浚兴趣小组设计了一个简易检测仪，检测教室空气中过氧乙酸气体的浓度，其电路原理如图甲所示。电源电压恒为12V，R0为定值电阻，过氧乙酸气体传感器Rt的阻值随过氧乙酸气体浓度ρ的变化关系如图乙所示。
求：（1）当教室内空气没有消毒（即过氧乙酸气体的浓度为0）时，电压表的示数为3V，定值电阻R0的阻值；
（2）当检测仪处过氧乙酸气体的浓度为0.15g/m3时，通过电路电流的大小；
（3）消毒标准如表格所示：
某次消毒后对教室内过氧乙酸气体的浓度进行检测时，电压表的示数为8V，请通过计算判断该次消毒为不合格、合格还是超标。
16.如图甲所示的电热水瓶是指一种加热、保温除氯等多功能电加热器其铭牌如图乙所示，简化的工作电路如图丙所示，其中R1、R2为定值电阻某次该热水瓶装满初温为20℃的水，接在家庭电路中，通电15min恰好将一壶水烧开（外界大气压为1个标准大气压）。求：
（1）当开关S、S1均闭合时，电热水瓶处于什么状态？此时电阻R1的阻值是多少？
（2）傍晚用电高峰期，若实际电压只有200V时，电热水瓶保温状态下的实际功率是多少？（保留整数）
（3）电热水瓶通电15min恰好将一壶水烧开，则加热时电热水瓶的热效率是多少？[水的比热容是4.2×103J/（kg•℃）]
六、综合题：本大题共2小题，共16分。
17.蒸汽机是将蒸汽的能量转换为机械能的往复式动力机械，它的出现曾引发了第一次工业革命。直到20世纪初，才逐渐被内燃机和汽轮机等替代。
（1）如图1是思接千载的小萍设计的简易蒸汽机模型，燃料燃烧后加热水产生水蒸气，易拉罐的一侧开小孔后让蒸汽喷出，推动风车转动。此时工作物质是______（选填“酒精”或“水蒸气”），该模型可以看成是______（选填“内燃机”或“外燃机”）；
（2）图2中汽油机的四个冲程，其中______（选填A/B/C/D）冲程与图1实验中的能量转化方式相同。该四冲程汽油机工作时转速为600r/min,则说法正确的是______（填选项）；
A.分钟做功100次，共有600个冲程
B.秒共40个冲程，曲轴转10圈
C.分钟完成300个工作循环，做功150次
D.秒做功5次，曲轴转10圈
（3）在挑选时，发动机（汽油机）效率的高低是区分汽车优劣的重要指标之一。如图所示为发动机的能量流向图，这个发动机的效率是______。“涡轮增压”技术可利用热机排出的废气带动涡轮旋转，将新鲜空气压缩后再送到进气门，能有效提升燃油的利用率。由此可见“涡轮增压”是采取______（填选项“A”或“B”）的方法来提高热机效率的；
A.使燃料更充分燃烧
B.减少热损失。
（4）如图是一种可用于卫星的光发动机的工作原理图，密闭气室中N2O4在光照下会分解，使气室气压增大，推动活塞右移，而在无光条件时则发生逆反应。由此，控制光照即可实现活塞往复运动。在该光发动机工作过程中能量的总量______（选填“增加”、“减少”或“不变”）。
18.某一空气净化器工作过程如图1所示：空气进入净化器，空气里的灰尘由于钨丝放电而带上正电，经过负电格栅板时被吸附，此后经活性炭进一步净化。洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高。利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算：洁净空气量（CADR）：（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间。）
（1）我们看到空气中尘土飞扬的现象 （选填“不属于”或“属于”）扩散现象，空气净化器负电格栅板吸附灰尘的原理是利用异种电荷相互 ；
（2）取出使用一段时间后的活性炭，可以闻到刺激性的气味，说明分子在 。
（3）该空气净化器（铭牌如表）正常工作电流为 A；
（4）某房间的使用面积为18m2，高度是3m,此空气净化器需要 h能够使使房间污染物浓度下降90%；（计算结果保留1位小数）
（5）如图2是这一空气净化器中二氧化碳浓度检测仪的电路原理图。电源电压保持6V不变，R0为定值电阻，阻值为10Ω；R1为二氧化碳浓度传感器，其阻值随二氧化碳浓度变化如图3所示。当电压表示数大于3V时，空气净化器会自动报警，则二氧化碳浓度超过 %；随着长时间使用，电源电压下降小于6V，为了保持报警浓度不变，可以将R0定值电阻更换为阻值更 （选填“大”或“小”）的电阻。
1.【答案】B
2.【答案】A
3.【答案】D
4.【答案】D
5.【答案】D
6.【答案】B
7.【答案】C
8.【答案】开关
并
比热容
半导体

9.【答案】1.296×106
150

10.【答案】
11.【答案】
12.【答案】加热时间;b;1：2 温度计示数;4.2×105
13.【答案】①断开；②；③断路；④电阻一定时，电流跟电压成正比 大;15
14.【答案】 滑动变阻器接入电路的电阻较大 A 0.75 0.25;保持滑片位置不变，读出电流表的示数I;2.5V×（I-0.25A）
15.【答案】（1）定值电阻R0的阻值是20Ω （2）过整个电路的电流是0.3A （3）该次消毒为超标
16.【答案】当开关S、S1均闭合时，电热水瓶处于加热状态；此时电阻R1的阻值是24.2Ω 傍晚用电高峰期，若实际电压只有200V时，电热水瓶保温状态下的实际功率是331W 电热水瓶通电15min恰好将一壶水烧开，则加热时电热水瓶的热效率是93.3%
17.【答案】水蒸气;外燃机 C;D 25%;B 不变
18.【答案】不属于
吸引
不停地做无规则运动
0.25
0.621
0.035%
大
过氧乙酸浓度
ρ＜0.15
0.15g/m3≤ρ＜0.3g/m3
ρ≥0.3g/m3
消毒情况
不合格
合格
超标
铭牌规格
额定电压
频率
额定功率
洁净空气量（CADR）
KJFB2000型
220V
50Hz
55W
200m3/h
