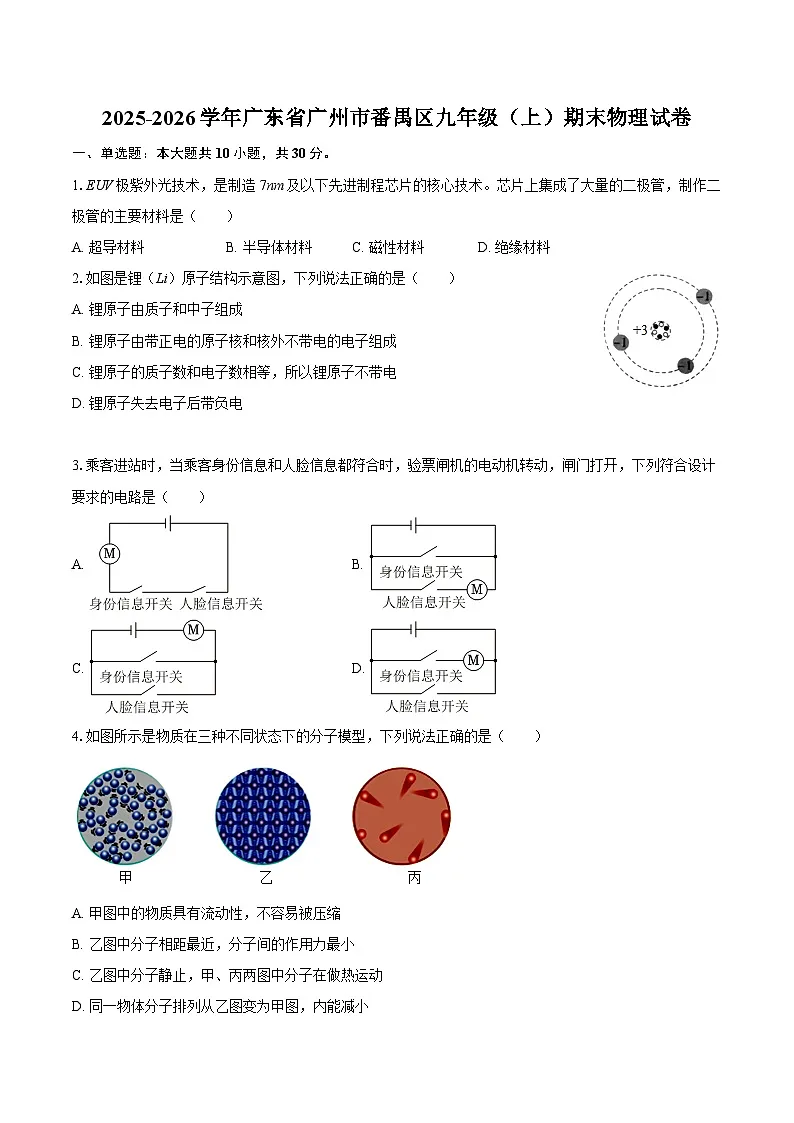

2025-2026学年广东省广州市番禺区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年广东省广州市番禺区九年级（上）期末物理试卷-自定义类型，共9页。试卷主要包含了单选题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。
1.EUV极紫外光技术，是制造7nm及以下先进制程芯片的核心技术。芯片上集成了大量的二极管，制作二极管的主要材料是（ ）
A. 超导材料B. 半导体材料C. 磁性材料D. 绝缘材料
2.如图是锂（Li）原子结构示意图，下列说法正确的是（ ）
A. 锂原子由质子和中子组成
B. 锂原子由带正电的原子核和核外不带电的电子组成
C. 锂原子的质子数和电子数相等，所以锂原子不带电
D. 锂原子失去电子后带负电
3.乘客进站时，当乘客身份信息和人脸信息都符合时，验票闸机的电动机转动，闸门打开，下列符合设计要求的电路是（ ）
A. B.
C. D.
4.如图所示是物质在三种不同状态下的分子模型，下列说法正确的是（ ）
A. 甲图中的物质具有流动性，不容易被压缩
B. 乙图中分子相距最近，分子间的作用力最小
C. 乙图中分子静止，甲、丙两图中分子在做热运动
D. 同一物体分子排列从乙图变为甲图，内能减小

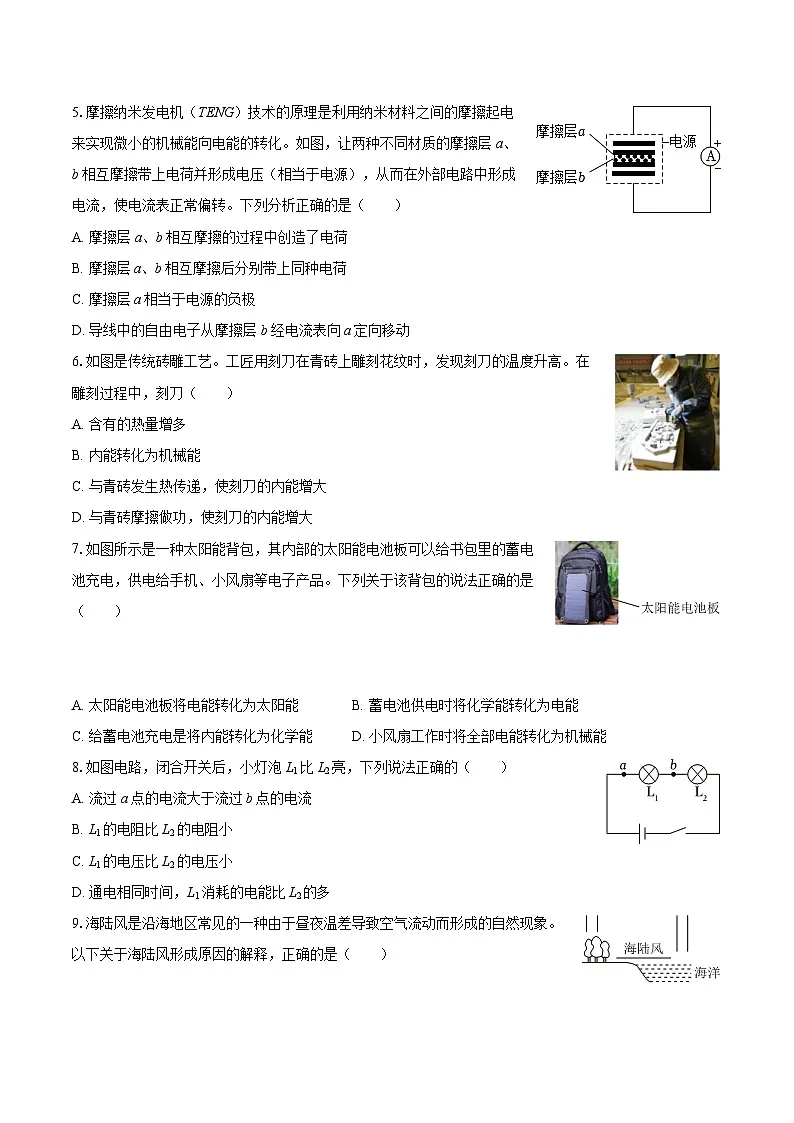

5.摩擦纳米发电机（TENG）技术的原理是利用纳米材料之间的摩擦起电来实现微小的机械能向电能的转化。如图，让两种不同材质的摩擦层a、b相互摩擦带上电荷并形成电压（相当于电源），从而在外部电路中形成电流，使电流表正常偏转。下列分析正确的是（ ）
A. 摩擦层a、b相互摩擦的过程中创造了电荷
B. 摩擦层a、b相互摩擦后分别带上同种电荷
C. 摩擦层a相当于电源的负极
D. 导线中的自由电子从摩擦层b经电流表向a定向移动
6.如图是传统砖雕工艺。工匠用刻刀在青砖上雕刻花纹时，发现刻刀的温度升高。在雕刻过程中，刻刀（ ）
A. 含有的热量增多
B. 内能转化为机械能
C. 与青砖发生热传递，使刻刀的内能增大
D. 与青砖摩擦做功，使刻刀的内能增大
7.如图所示是一种太阳能背包，其内部的太阳能电池板可以给书包里的蓄电池充电，供电给手机、小风扇等电子产品。下列关于该背包的说法正确的是（ ）
A. 太阳能电池板将电能转化为太阳能B. 蓄电池供电时将化学能转化为电能
C. 给蓄电池充电是将内能转化为化学能D. 小风扇工作时将全部电能转化为机械能
8.如图电路，闭合开关后，小灯泡L1比L2亮，下列说法正确的（ ）
A. 流过a点的电流大于流过b点的电流
B. L1的电阻比L2的电阻小
C. L1的电压比L2的电压小
D. 通电相同时间，L1消耗的电能比L2的多
9.海陆风是沿海地区常见的一种由于昼夜温差导致空气流动而形成的自然现象。以下关于海陆风形成原因的解释，正确的是（ ）
A. 白天，陆地升温慢，海洋升温快，风从陆地吹向海洋
B. 白天，陆地升温快，海洋升温慢，风从海洋吹向陆地
C. 夜晚，陆地降温慢，海洋降温快，风从陆地吹向海洋
D. 夜晚，陆地降温快，海洋降温慢，风从海洋吹向陆地

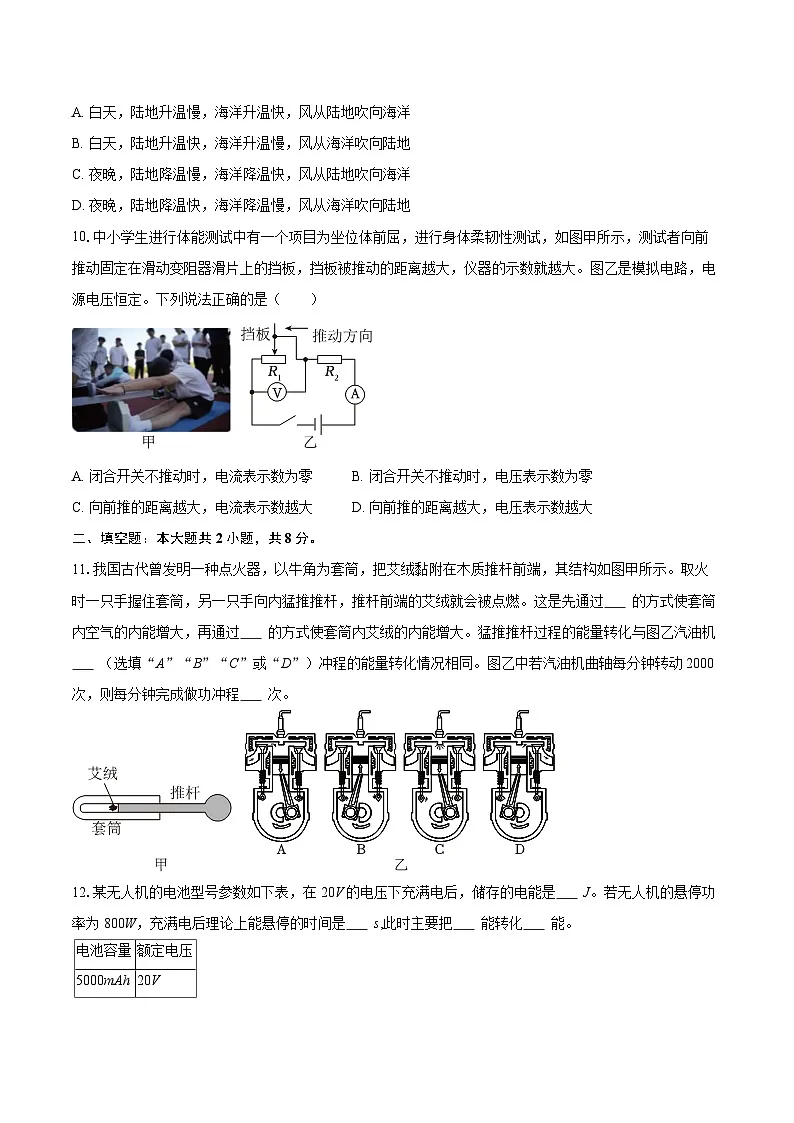

10.中小学生进行体能测试中有一个项目为坐位体前屈，进行身体柔韧性测试，如图甲所示，测试者向前推动固定在滑动变阻器滑片上的挡板，挡板被推动的距离越大，仪器的示数就越大。图乙是模拟电路，电源电压恒定。下列说法正确的是（ ）
A. 闭合开关不推动时，电流表示数为零B. 闭合开关不推动时，电压表示数为零
C. 向前推的距离越大，电流表示数越大D. 向前推的距离越大，电压表示数越大
二、填空题：本大题共2小题，共8分。
11.我国古代曾发明一种点火器，以牛角为套筒，把艾绒黏附在木质推杆前端，其结构如图甲所示。取火时一只手握住套筒，另一只手向内猛推推杆，推杆前端的艾绒就会被点燃。这是先通过 的方式使套筒内空气的内能增大，再通过 的方式使套筒内艾绒的内能增大。猛推推杆过程的能量转化与图乙汽油机 （选填“A”“B”“C”或“D”）冲程的能量转化情况相同。图乙中若汽油机曲轴每分钟转动2000次，则每分钟完成做功冲程 次。
12.某无人机的电池型号参数如下表，在20V的电压下充满电后，储存的电能是 J。若无人机的悬停功率为800W，充满电后理论上能悬停的时间是 s,此时主要把 能转化 能。
三、作图题：本大题共1小题，共4分。
13.如图（a）所示为某型号带有USB接口的插座面板，其内部简化电路如图丙（b）所示。三孔插座和USB供电模块可独立工作，且均受开关控制。试用笔画线代替导线，将各元件正确连入家庭电路中。
四、实验探究题：本大题共3小题，共24分。
14.小明同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。
（1）图甲是小明同学的实验装置，根据图片信息，请指出小明实验存在的一处错误：______。
（2）小明同学根据记录的实验数据，绘制了图乙所示的温度随时间变化关系的图像。水和煤油吸热多少是通过______来反映；由此可知，升高相同温度，______（选填“水”“煤油”）吸收的热量多。生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成严重损害，这是利用了水的______的特点。
15.探究“电流通过导体时产生热量的多少与什么因素有关”的实验装置如图所示。
（1）一位同学给大家演示“探究电流产生的热量与电流大小的关系”的实验，他应选择______（选填“甲”“乙”）图进行实验；
（2）图甲中实验装置，两个透明容器中密封着等量的空气，出口与U形管A、B（内有相同长度的液柱）相连。该实验用______反映密闭空气温度的变化。通电一定时间后，甲图______（选填“A”“B”）U形管中的液面高度差较大。
（3）四个电阻器的电阻分别为R1、R2、R3、R4。图丙R1、R2串联后接在电压为U的电路中；图丁R3、R4并联后也接在电压为U的电路中。已知R1=R3，R2=R4，R1＞R2，在相同时间内，R1、R2两电阻中______产生的热量多，R3、R4两电阻中______产生的热量多，四个电阻中______产生的热量最多
16.小军做“测量小灯泡电阻”的实验，小灯泡上标着“2.5V，0.3A”。
（1）小军设计了如图甲所示的部分电路，请用笔画线代替导线将图甲的实物图连接完整，要求滑片P向右移动时，灯泡变亮。（注意导线不要交叉）
（2）小军测量的数据如下表所示。
①小灯泡正常工作时的电阻是______Ω，正常发光时的电功率是______W。
②对比不同电压下小灯泡的电阻，你能得出的结论是：______。
（3）某次实验，电路连接正确，闭合开关，观察到灯泡不发光，电流表示数几乎为零，电压表有示数，则原因可能是：______（选填符号）。
A.小灯泡短路
B.小灯泡断路
C.滑动变阻器短路
D.滑动变阻器断路
（4）实验结束后，小军同学发现有一个铭牌缺失的定值电阻Rx。他利用另一个阻值已知的定值电阻R0设计了电路图乙，不用电流表也能测量出Rx的阻值。其中电源电压未知且恒定，操作如下：
①闭合S1、S2时，电压表的示数为U1；
②______，电压表的示数为U2；
③未知电阻Rx的表达式：
Rx=______（用U1、U2、R0表示）。
五、综合题：本大题共2小题，共24分。
17.PTC是一种新型的半导体陶瓷材料，可以根据需要设定一个温度，当实际温度低于设定温度时，其电阻随温度的升高而减小，高于设定温度时，其电阻值随温度的升高而增大，这个设定的温度叫“居里点温度”。用PTC材料制成的电热器具有发热、控温双重功能。
（1）图甲所示为某PTC材料的电阻随温度变化的图像，由图可知，该PTC材料设定的“居里点温度”为______℃。
（2）图乙所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图丙所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC的电阻，它的电阻值与温度的关系如图甲所示。当RT达到“居里点温度”时，电路消耗的总功率为1100W。
①此时电路中的电流为多少？
②R0的阻值为多少？
18.如图1为某款燃气热水器结构示意图，其工作原理是天然气燃烧产生的热量对热交换器中的冷水加热。该燃气热水器的技术参数如表。[c水=4.2×103J/（kg•℃）]
（1）闭合热水器电源开关，水没达到设定温度时，开关S接通A，红灯亮；水达到设定温度时，开关S接通B，绿灯亮。请把图2的电路图补充完整。
（2）燃气热水器以额定耗气量正常工作10min,消耗的天然气体积为______m3。若燃气完全燃烧，放出的热量为多少？
（3）热交换器在10min内将质量为120kg的水温度升高了30℃，求该过程中燃气热水器的效率？
1.【答案】B
2.【答案】C
3.【答案】A
4.【答案】A
5.【答案】D
6.【答案】D
7.【答案】B
8.【答案】D
9.【答案】B
10.【答案】C
11.【答案】做功
热传递
B
1000

12.【答案】360000
450
电
机械

13.【答案】
14.【答案】没有控制水和煤油的质量相同 加热时间;水;比热容大
15.【答案】乙 U形管液面高度差;B R1;R4;R4
16.【答案】 8.33;0.75;不同的电压下灯泡的电阻是不同的 B 闭合开关S1，断开开关S2;
17.【答案】100 电路中的电流为5A；R0的阻值为24Ω
18.【答案】 0.6；若燃气完全燃烧，放出的热量为1.8×107J 该过程中燃气热水器的效率为84% 电池容量
额定电压
5000mAh
20V
实验序号
1
2
3
4
5
6
小灯泡两端电压U/V
0.5
0.9
1.3
1.7
2.1
2.5
通过小灯泡的电流I/A
0.16
0.18
0.22
0.24
0.28
0.30
小灯泡灯丝电阻R/Ω
3.13
5.00
5.91
7.08
7.50
适用燃气
天然气
热值
3×107J/m3
额定耗气量
3.6m3/h
