物理八年级下册（2024）制作简易升降机获奖课件ppt

这是一份物理八年级下册（2024）制作简易升降机获奖课件ppt，共34页。

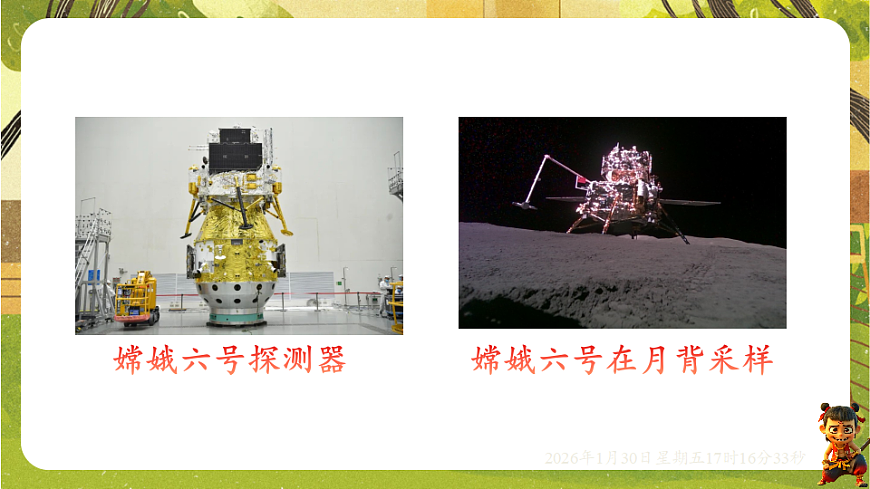

北师大版（新教材）物理8年级下册培优备精做课件9.6制作简易升降机第九章 机械和功授课教师： Home . 班 级： 八年级（---）班 . 时 间： . 2026年2月1日生活中会有搬运重物到高处的情景，同学们有什么办法呢？思考：古代人们又是怎么解决的呢？任务一 了解我国机械发展的历史点击画面播放视频嫦娥六号探测器嫦娥六号在月背采样你知道各种工程机械的用途吗？请以小组为单位，上网查询一下建筑工地或道路施工过程中使用的工程机械，了解它们的名称和用途，以及它们在工作过程中涉及哪些物理知识。将调查结果形成调研报告，并与同学交流。功能需求： 能竖直上下搬运物体，以 0.3 kg 的重物作为搬运的目标物体，竖直搬运高度不小于 10 cm。任务二 利用简单机械设计并制作升降机 为了实现这些功能，升降机需要包括哪几部分？每部分应如何设计？设计时，我们需要注意什么？基于上述功能需求，选择简单机械设计升降机。设计时需要注意以下几点：(1)升降机搬运物体需要用到轿厢，轿厢可以有个性化的设计。(2)升降机需要有竖直支架，支撑轿厢上下运行。(3)升降机在运送物体的过程中要能省力，且机械效率尽可能高。 测量升降机的机械效率，需要测出有用功和总功。有用功和总功又该如何测量呢？在动手测量之前，我们需要思考以下问题。 （1）在提升过程中，有用功和总功分别是哪个力做的功？ （2）如何测量物体上升的高度？ （3）如何测量绳子自由端的拉力和绳子自由端移动的距离？ （4）记录数据的表格应该怎样设计？任务三 测量升降机的机械效率测量滑轮组的机械效率探究实验【实验原理】【实验器材】弹簧测力计、刻度尺、铁架台、滑轮、细线、钩码。点击画面播放视频【实验记录】【分析论证】比较实验1、2：动滑轮重一定时，物重越大，机械效率越高。比较实验1、3：物重一定时，动滑轮越重，机械效率越低。【实验结论】 用同一滑轮组提升重力不同的物体时，机械效率不同，被提升的物体越重，机械效率越高； 用不同的滑轮组提升同一物体时，动滑轮越重，滑轮组的机械效率越低。结合上述思考，利用自制升降机将质量为0.3kg的物体提升不低于10cm，在此基础上进行如下比较。(1)比一比，看谁制作的升降机在提升物体的过程中更省力。(2)比一比，看谁制作的升降机完成上述任务的机械效率更高。点击画面播放视频提高机械效率的方法(1)增加有用功：(2)减少额外功：在机械能承受的范围内，增加物重。①改进机械结构，减轻机械自重；②定期保养，减小机械间的摩擦（加润滑油）。1. 如图甲所示是我国古代用于军事瞭望的巢车，使用时军士进入板屋，绳子绕过圆柱形横梁将板屋提升到高处，此过程________(选填“能”或“不能”)省力。如图乙所示是我国传统的农具——风车，转动摇柄，联动风箱内的风叶，向车斗内送风，入料仓漏口漏出的稻谷经过车斗，若是饱粒的稻谷将落入________(选填“A”或“B”)出料口；不能A风车的摇柄和风叶如图丙所示，则摇柄属于物理机械中的________(选填“滑轮”“斜面”或“轮轴”)，它________(选填“能”或“不能”)省功。 返回轮轴不能2．如图甲所示，相传抛石机发明于周代，叫“抛车”。据《范蠡兵法》记载，“飞石重十二斤，为机发，行三百步”。抛石机的机架两支柱间有固定横轴，上有与轴垂直的杠杆，可绕轴自由转动，其简化示意图如图乙。(1)请在图乙中作出动力臂L1、阻力臂L2。如图所示(2)抛石机属于________杠杆，其优点是_______。(3)将重物悬挂的位置向支点O靠近一点，投射物会被投射得更________一些。(4)为使抛石机将投射物投得更远，请你写出一种方法：_________________________。费力 返回省距离近增大重物的质量(合理即可)3．龙骨水车在我国已使用了近两千年，劳动人民的智慧历经千年洗练，仍然闪耀着光芒！如图甲、乙所示的龙骨水车是用脚踩驱动的，称为脚力水车。(1)龙骨水车上的刮水板的面积越大，水车旋转一周提升的水越多，对水所做的功越________；当农民踩动脚踏板的速度加快时，提升水的功率会________。多变大【点拨】刮水板的面积越大，水车旋转一周提升的水就越多，克服水的重力做的功就越多；当农民踩动脚踏板的速度加快时，由P＝Fv可知，提升水的功率会变大。(2)若农民某次使用龙骨水车灌溉面积为10 m2的稻田，使稻田的平均水深达到0.1 m，灌溉过程中水被龙骨水车提升的高度为2 m，所用时间为20 min，农民做功的平均功率为40 W，则该过程中农民做的总功为________J，龙骨水车机械效率为________(百分号前保留整数，不计水渗透和蒸发等损耗，水的密度为1.0×103 kg/m3，g取10N/kg)。4.8×10442% 4. 2024年6月2日，“嫦娥六号”探测器(如图甲所示)成功着陆月球背面并完成采样工作。若采样器先从月球表面采样点D挖取质量为1.5 kg的月壤，由机械臂在10 s内将它们提升到离月表3 m的点E，通过5 s水平匀速旋转到达放样点F完成封装。(1)请在图乙中作出阻力F2的示意图及动力F1的力臂L1。如图所示(2)将样品从采样点D运送到放样点F的过程中，机械臂的平均功率是多少？(3)图乙状态伸缩杆AB对轻直杆OBC的拉力大小是多少？ 返回5. 如图所示的是小明同学设计的升降机的简化图，使用的A、B、C、D四个滑轮中属于动滑轮的是________。装置中定滑轮的作用是_____________。A 返回改变力的方向6．如图所示，某升降机在40 s内将3 700N的重物匀速提升了10 m，此过程中钢丝绳的拉力F为1 000N，货厢的重力是200N(不计钢丝绳的重力和摩擦)，则动滑轮的重力为______N；钢丝绳的拉力的功率为________W；当此升降机的机械效率低于________%时，该升降机不再省力。1001 00025 返回制作简易升降机我国机械发展的历史利用简单机械制作升降机测量升降机的机械效率提高机械效率的方法
