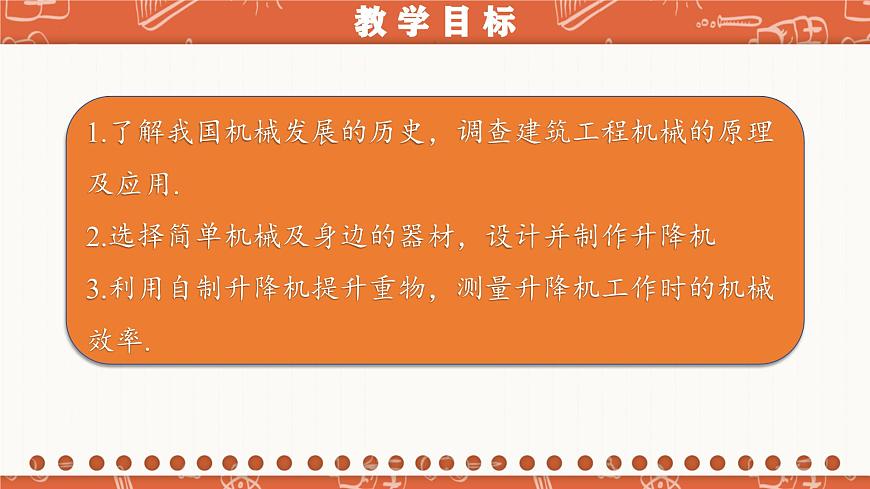

1.了解我国机械发展的历史，调查建筑工程机械的原理及应用.2.选择简单机械及身边的器材，设计并制作升降机3.利用自制升降机提升重物，测量升降机工作时的机械效率.

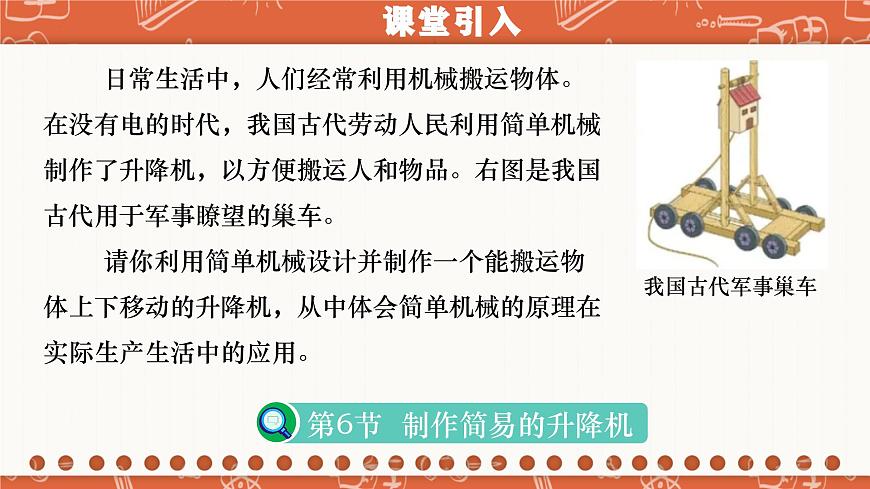

日常生活中，人们经常利用机械搬运物体。在没有电的时代，我国古代劳动人民利用简单机械制作了升降机，以方便搬运人和物品。右图是我国古代用于军事瞭望的巢车。请你利用简单机械设计并制作一个能搬运物体上下移动的升降机，从中体会简单机械的原理在实际生产生活中的应用。

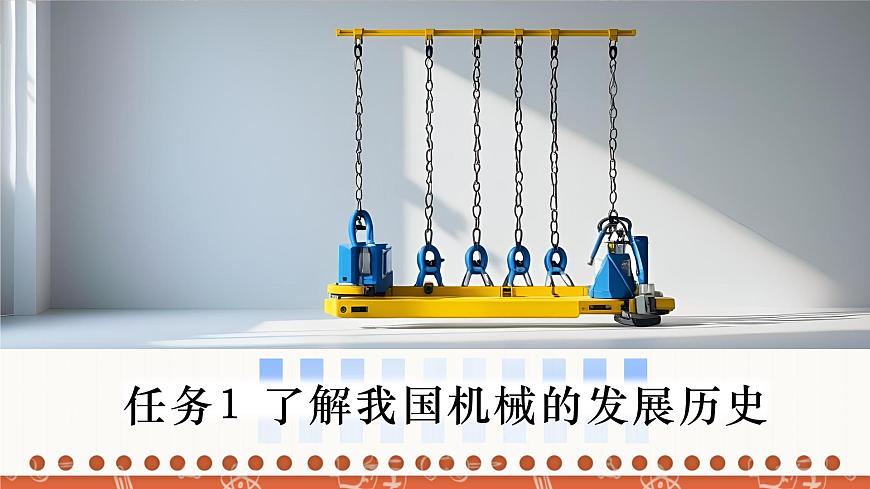

任务1 了解我国机械的发展历史
一、了解我国机械的发展历史

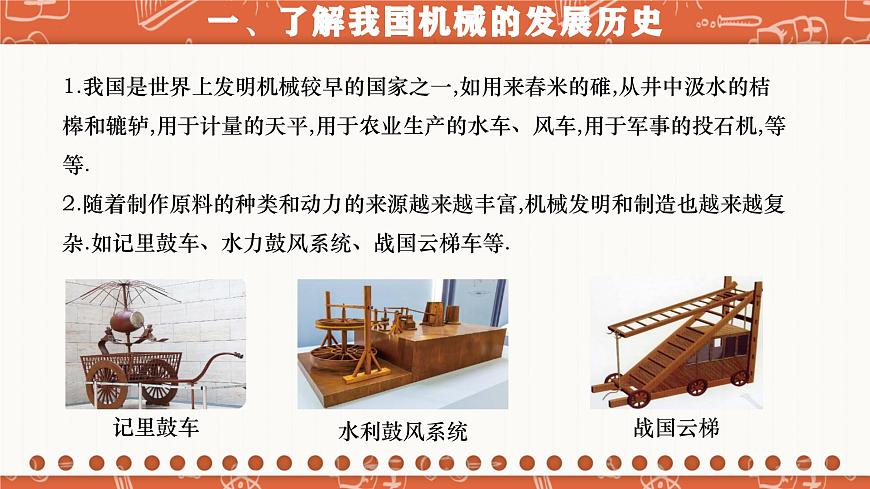

1.我国是世界上发明机械较早的国家之一,如用来春米的碓,从井中汲水的桔槔和辘轳,用于计量的天平,用于农业生产的水车、风车,用于军事的投石机,等等.2.随着制作原料的种类和动力的来源越来越丰富,机械发明和制造也越来越复杂.如记里鼓车、水力鼓风系统、战国云梯车等.

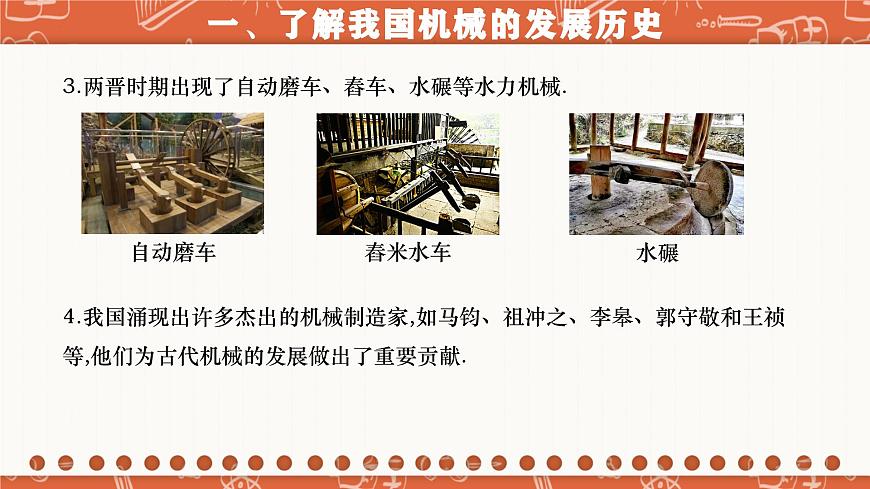

3.两晋时期出现了自动磨车、舂车、水碾等水力机械.
4.我国涌现出许多杰出的机械制造家,如马钧、祖冲之、李皋、郭守敬和王祯等,他们为古代机械的发展做出了重要贡献.
5. 2020年 12月,我国自主研发的嫦娥五号探测器成功着陆月面后,顺利完成我国首次月球表面自动采样任务,并将样品封装保存在上升器携带的贮存装置中.嫦娥五号自动采样的关键部件为机械臂,如图所示.机械臂长 3.7m,臂厚1.4mm,可以 360°可视化操作.臂的末端一头是-个小铲子,另一头是浅表钻,可以轻松完成铲挖、浅钻、拾取等动作,机械臂的设计利用了杠杆等原理,其动力来源于安装在各个关节处的电动机.
实践活动：建筑工地或道路施工的工程机械
任务2 利用简单机械设计并制作升降机
二、利用更简单机械设计并制作升降机
1.升降机设计图(1)滑轮组:作为省力、提升物体的机械.(2)网兜:作为轿厢,用于装运物体(3)铁架台:作为竖直支架,支撑网兜上下运行(4)刻度尺:测量重物被竖直搬运的高度,2.省力方法(1)减轻动滑轮和网兜的总重力(2)减小各部件之间的摩擦
3.提高机械效率的方法（1）尽量减少额外功。采取减轻机械自重和加润滑剂减小摩擦的办法;（2）尽量多做有用功。当额外功一定时,在机械能承受的范围内尽可能增加每次提起重物的重力,充分发挥机械的作用。
任务3 测量升降机的机械效率
定滑轮、动滑轮组成的滑轮组， 弹簧测力计，钩码和刻度尺。
影响滑轮组机械效率的因素可能有哪些？ ①被提升物体的重力； ②动滑轮的重力； ③绳重、摩擦力… …
三、测量升降机的机械效率
①按照图甲那样安装滑轮组，算出钩码的重力G，并记下钩码和绳端的位置。
②如图乙，匀速竖直缓慢拉动弹簧测力计，使钩码缓慢上升，读出拉力F的值，并用刻度尺测出钩码上升的高度h和绳端移动的距离s。
④改变钩码的数量，再做两次上面的实验。
（1）探究滑轮组的机械效率与物体重力的关系
同一滑轮组，提升物体的重力越大，机械效率越高。
发现三次的机械效率不同。同一滑轮组，钩码的重力越大，机械效率越高。
①按照图甲安装滑轮组，用弹簧测力计测量动滑轮A重力GA，分别记下钩码和绳端的位置。②匀速缓慢拉动弹簧测力计，使钩码升高，读出拉力F的值，用刻度尺测出钩码上升的高度h和绳端移动的距离s，将测量数据填入表格。③如图乙所示，改变动滑轮的重力，换用动滑轮B，重复上述实验。④算出有用功W有、总功W总、机械效率η，并填入表格。
（2）探究滑轮组的机械效率与动滑轮重力的关系
二次实验中的机械效率不同。
不同的滑轮组提高重力相同的重物，动滑轮的重力越大，机械效率越低。
①同一滑轮组，提升物体重力的越大，机械效率越高；②不同滑轮组提升重力相等的物体，动滑轮重力越小，机械效率越高。
影响滑轮组机械效率的因素和改进措施
同一个滑轮组，被提升物体的重力越大，做的有用功越多，机械效率越大
有用功不变时，减小提升动滑轮时做的额外功，可提高机械效率
机械自身部件的摩擦力越大，机械效率越低
在机械承受的范围内，尽可能增加被提升物体的重力
改进滑轮结构，减轻滑轮自重
对机械进行保养，保持良 好的润滑，减小摩擦
绳子未端的拉力等于弹簧测力计的示数，F=3.2N；弹簧测力计从25.0cm开始上升，上升到45.0cm处，绳子末端移动的距离s=45.0cm-25.0cm=20.0cm=0.2m
在“探究影响滑轮组机械效率的因素”的实验中，某小组用如图所示的同一滑轮组提升不同个数钩码，分别做了如图所示的三组实验，实验数据记录如下：
（1）在实验中，测绳端拉力F时，应尽量 向上匀速拉动弹簧测力计，且在拉动过程中读数；（2）第3次实验时弹簧测力计的示数如图所示，表格中编号①的数值是 ，②的数值是 （精确至千分位）；
（3）多次改变提升的物重测量滑轮组的机械效率的目的是 ；A．减小摩擦B．多次测量取平均值减小误差C．获得多组数据归纳出物理规律（4）汽车作为一种“机械”，提高效率对节能减排有重要意义，请你指出以下三种提高效率的方法中， 中的方法是与本实验同理的。A．鼓励人们“拼车”出行，使汽车尽量装满人员B．汽车制造厂用新材料减轻汽车重量C．经常给汽车做保养，保持良好的润滑
