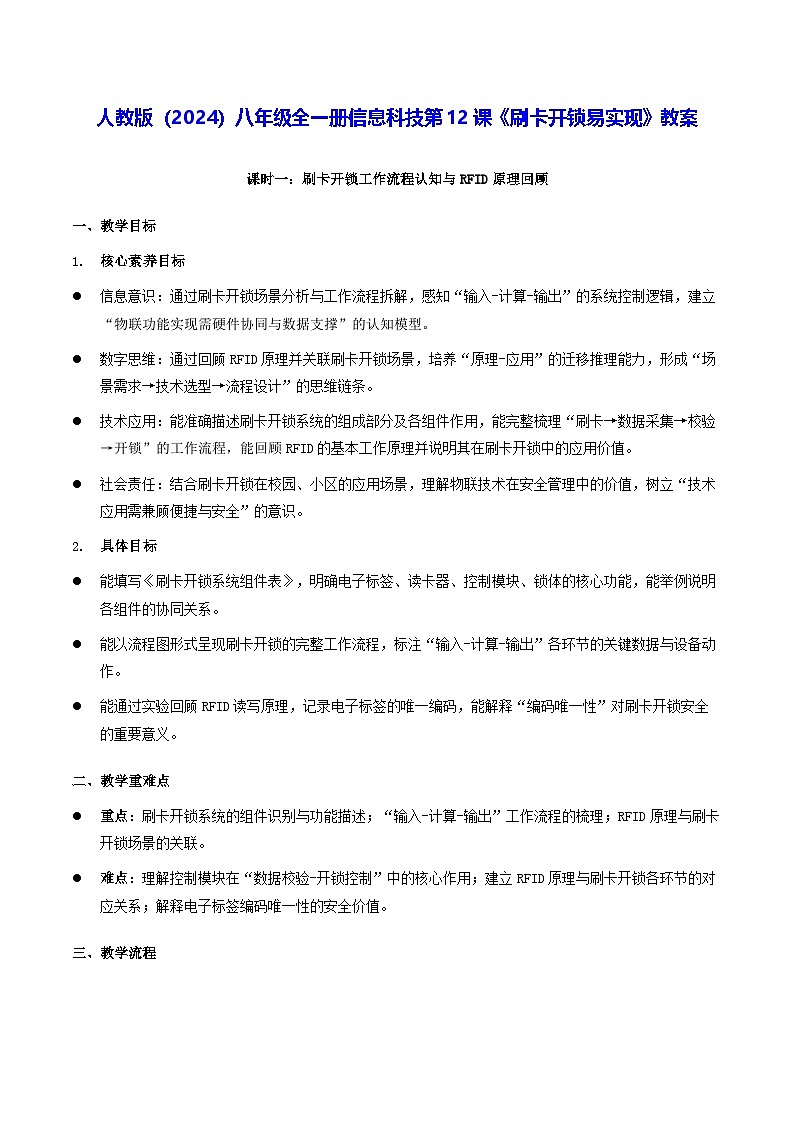

人教版（2024）八年级全一册刷卡开锁易实现教学设计

这是一份人教版（2024）八年级全一册刷卡开锁易实现教学设计，共13页。教案主要包含了教学目标，教学重难点，教学流程，学生活动设计，评价方式，板书设计等内容，欢迎下载使用。
一、教学目标
核心素养目标
信息意识：通过刷卡开锁场景分析与工作流程拆解，感知“输入-计算-输出”的系统控制逻辑，建立“物联功能实现需硬件协同与数据支撑”的认知模型。
数字思维：通过回顾RFID原理并关联刷卡开锁场景，培养“原理-应用”的迁移推理能力，形成“场景需求→技术选型→流程设计”的思维链条。
技术应用：能准确描述刷卡开锁系统的组成部分及各组件作用，能完整梳理“刷卡→数据采集→校验→开锁”的工作流程，能回顾RFID的基本工作原理并说明其在刷卡开锁中的应用价值。
社会责任：结合刷卡开锁在校园、小区的应用场景，理解物联技术在安全管理中的价值，树立“技术应用需兼顾便捷与安全”的意识。
具体目标
能填写《刷卡开锁系统组件表》，明确电子标签、读卡器、控制模块、锁体的核心功能，能举例说明各组件的协同关系。
能以流程图形式呈现刷卡开锁的完整工作流程，标注“输入-计算-输出”各环节的关键数据与设备动作。
能通过实验回顾RFID读写原理，记录电子标签的唯一编码，能解释“编码唯一性”对刷卡开锁安全的重要意义。
二、教学重难点
重点：刷卡开锁系统的组件识别与功能描述；“输入-计算-输出”工作流程的梳理；RFID原理与刷卡开锁场景的关联。
难点：理解控制模块在“数据校验-开锁控制”中的核心作用；建立RFID原理与刷卡开锁各环节的对应关系；解释电子标签编码唯一性的安全价值。
三、教学流程
四、学生活动设计
组件配对任务：4人小组拿到“组件名称卡片”（电子标签、读卡器、主控板、舵机）和“功能描述卡片”（存储唯一编码、采集编码、校验数据、执行开锁），完成配对并粘贴在白板上，标注配对理由（评价维度：配对准确性、理由清晰度、团队协作性）。
流程情景剧表演：分组分配“电子标签、读卡器、主控板、舵机”角色，用肢体语言表演刷卡开锁流程，如“电子标签靠近读卡器（角色靠近）→读卡器传递编码（递纸条）→主控板比对（看纸条后点头/摇头）→舵机开锁（手臂转动）”，全班评价流程完整性（评价维度：流程准确性、角色表现力、团队配合度）。
编码唯一性探究任务：提供5个电子标签，小组用读卡器读取编码并记录，对比编码差异，讨论“如果编码重复会导致什么问题？如何利用编码唯一性实现‘一人一卡’管理”，形成简短探究报告（评价维度：记录准确性、问题分析深度、报告规范性）。
五、评价方式（教学评一体化）
六、板书设计
课时一：刷卡开锁工作流程认知与RFID原理回顾
一、核心问题：刷卡开锁靠哪些设备？流程是什么？
二、系统组件（四大核心）
1. 电子标签：存储唯一编码（身份凭证，无电池）
2. 读卡器：采集编码（激活标签+读取数据，如快递员）
3. 主控板：核心控制（比对编码→发指令，如分拣中心）
4. 执行器（舵机）：执行开锁（转动角度模拟开锁）
三、工作流程（输入→计算→输出）
1. 输入：刷卡→读卡器采集电子标签编码
2. 计算：主控板比对编码是否在“白名单”中
（白名单：提前存储的合法编码列表）
3. 输出：通过→舵机转动；不通过→无动作
四、安全基础：RFID编码唯一性（不可复制、唯一标识）
第2课时：刷卡开锁的“实操落地”——硬件连接与功能实现
一、课时基本信息
学科：信息科技
年级：八年级
课时主题：刷卡开锁的“实操落地”——硬件连接与功能实现
课时时长：45分钟
对应教材内容：第三单元第12课12.2功能分析、学习活动2、学习活动3、拓展与提升
新课标核心素养对接：聚焦“数字操作”与“工程思维”，通过舵机模拟开锁、RFID刷卡功能实现，掌握硬件连接与基础编程方法，排查实操中的常见问题，培养物联网实操与问题解决能力。
二、课时教学目标
（一）核心素养目标
数字操作：能独立完成主控板与舵机、RFID读卡器的硬件连接，修改程序实现舵机模拟开锁；能完成刷卡开锁功能的编程与调试，成功实现“刷卡验证—舵机转动”的完整流程，培养物联设备实操能力。
工程思维：能理解“硬件搭建—程序编写—调试优化”的工程流程，能通过“症状排查—原因分析—解决方案”解决实操中的常见问题，培养技术实践与问题解决思维。
信息社会责任：在实操中养成规范接线、安全用电的习惯，在程序调试中培养严谨细致的态度，树立“技术安全”与“精益求精”的意识。
（二）知识与技能目标
能说出舵机的工作原理（通过角度调节实现动作模拟）及连接规范，记住RFID读卡器与主控板的引脚对应关系。
能修改舵机控制程序、RFID读取程序及编码验证程序，实现“刷卡—验证—开锁”的完整功能。
能独立排查“舵机不转动”“刷卡无反应”等常见问题，能尝试拓展“非法刷卡提示”功能。
（三）过程与方法目标
通过“基础实操（舵机）—核心实操（RFID连接）—综合实现（刷卡开锁）”的递进式任务，掌握物联网功能实现的基本方法。
学会用“问题排查清单”“步骤分解法”解决复杂实操问题，通过小组互助提升实操效率，培养协作探究能力。
（四）情感态度与价值观目标
体验“理论落地实践”的成就感，激发对物联网技术的探索热情，增强技术应用自信心。
培养耐心调试、严谨记录的科学态度，养成“先规划后操作、遇问题先分析”的实践习惯。
三、课时教学重难点
四、课时教学准备
素材准备：舵机接线示意图、RFID读卡器接线示意图、程序模板（舵机控制、RFID读取、编码验证）、故障排查树、拓展功能设计支架、第1课时记录的电子标签编码表。
工具准备：多媒体课件、每组1套物联实验设备（主控板、舵机、RFID读卡器模块、电子标签、杜邦线、USB数据线）、已安装编程软件的计算机、实操记录表、小组互助问题卡。
前置任务：回顾第1课时刷卡开锁的工作流程，背诵四大部件的职责；尝试读取自己电子标签的编码并记录，预习教材12.2的程序代码，标注不理解的语句（如“sv.angle(90)”“ifsninlegal_cdes:”）。
五、课时教学过程
（一）回顾导入：从“逻辑”到“实操”（5分钟）
教学活动：教师先回顾旧知：“上节课我们知道了刷卡开锁的流程是‘读卡器读编码—控制模块验证—锁体开锁’，今天我们要把这个逻辑变成现实！用主控板当‘控制模块’，用舵机模拟‘锁体’的转动，用RFID读卡器和标签实现‘刷卡读编码’，亲手完成刷卡开锁的实操任务。”接着展示本节课目标：“1.让舵机按指令转动（模拟开锁）；2.连接RFID模块读取编码；3.实现‘刷卡验证—舵机转动’完整功能。”
设计意图：通过旧知“流程逻辑”与新知“实操目标”的直接关联，明确本节课“理论落地”的核心任务，让学生带着清晰目标进入实操环节，激发动手兴趣。
（二）基础实操：舵机模拟开锁（10分钟）
舵机认知：“锁体”的模拟者：
教师展示舵机实物，讲解：“舵机是一种能精确控制转动角度的电机，我们可以用它模拟门锁的‘开锁—关锁’动作——比如舵机转到90°代表开锁，转回0°代表关锁，就像锁体的机械转动过程。”
展示舵机接线示意图，用彩色标注引脚：“舵机有三根线，红色接VCC（5V电源），棕色接GND（接地），橙色接信号线（接主控板1号引脚），千万不能接错，否则会损坏设备！”
程序实现：控制舵机“动起来”：
教师展示教材图12.1的程序代码，逐句讲解核心逻辑：“imprttime导入延时模块，frmeducreimprtserv导入舵机控制类；sv=serv(1)将舵机绑定到1号引脚；sv.angle(90)控制舵机转到90°（开锁），time.sleep(2)等待2秒后，sv.angle(0)转回初始位置（关锁）。”
学生分组完成接线，修改程序中的延时时间（如改为3秒），烧录到主控板，观察舵机转动情况，记录“开锁—关锁”的角度变化，教师巡视纠正接线错误。
设计意图：从简单的舵机实操切入，让学生熟悉硬件连接与程序烧录的基本流程，建立“程序控制硬件”的初步认知，为后续复杂的RFID连接降低难度。
（三）核心实操：刷卡开锁完整功能实现（20分钟）
步骤1：硬件搭建——连接RFID读卡器：
教师展示RFID读卡器接线示意图，结合前置任务回顾：“这和我们之前读取电子标签编码的接线一致，大家可以参考经验——SDA接4号引脚，SCL接5号引脚，VCC接3.3V，GND接接地。”
学生分组完成“主控板+RFID读卡器+舵机”的完整硬件连接，教师用“接线核对卡”逐一检查，重点确认电源正负极是否接反。
步骤2：程序编写——实现“验证+开锁”逻辑：
教师展示教材图12.2的程序模板，拆解核心模块：“①定义合法编码库：legal_cdes=['12345678','87654321']（填入小组成员的电子标签编码）；②循环读取RFID标签编码；③判断编码是否在合法库中，若是则控制舵机转动。”
重点讲解判断逻辑：“ifsninlegal_cdes:这句话的意思是‘如果读取到的编码sn在合法编码库中’，就执行冒号后的开锁动作，这和第1课时控制模块的验证逻辑完全一致！”
学生对照自己的编码修改程序，教师提醒“编码要加引号、用逗号分隔”，完成后烧录到主控板。
步骤3：测试调试与故障排查：
学生用自己的电子标签（合法卡）和其他小组的标签（非法卡）分别测试，观察舵机是否转动，记录测试结果。
教师发放“故障排查树”，引导学生解决常见问题：
刷卡无反应：检查读卡器接线是否松动→编码是否正确录入程序→标签是否贴近感应区；
舵机不转动：检查舵机接线→程序中舵机引脚是否为1号→判断条件是否写对。
邀请3组成功实现功能的小组上台演示，分享接线技巧和调试经验。
设计意图：分“硬件—程序—测试”三步拆解核心任务，用模板和核对卡降低难度；故障排查树帮助学生建立“系统排查”思维，避免因小错误影响实操效果，落实教材学习活动3的核心要求。
（四）拓展提升：非法刷卡提示功能（5分钟）
拓展任务：让系统更“智能”：
教师引导：“现在我们的系统能识别合法卡开锁，但非法卡刷卡时没有任何提示，能不能让主控板显示屏显示‘非法用户’呢？”
发放拓展功能设计支架，讲解思路：“在判断条件中增加else语句——如果编码不在合法库中，用led.print('非法用户')在显示屏显示提示，延时2秒后清空显示。”
学生小组合作修改程序，尝试实现该功能，教师指导能力较强的小组，强调“条件判断的完整性”。
设计意图：通过拓展任务深化对程序逻辑的理解，让学生从“实现基础功能”向“优化用户体验”进阶，培养创新思维与程序优化能力，落实教材“拓展与提升”要求。
（五）课堂小结+作业布置（5分钟）
小结：实操流程梳理：师生共同梳理核心流程：“硬件搭建（舵机+RFID读卡器）—程序编写（舵机控制+RFID读取+编码验证）—测试调试—故障排查”，强调关键要点：“接线要精准、编码要准确、排查要有序”。
分层作业：
基础作业：完善实操记录表，绘制完整的硬件连接示意图，标注各部件的引脚对应关系。
拓展作业：尝试在程序中增加“合法刷卡后显示屏显示‘欢迎回家’”的功能，记录修改过程和测试结果。
兴趣作业：思考“如何给系统增加‘刷卡记录’功能（如记录刷卡时间）”，写出简要的实现思路。
设计意图：流程梳理强化实操步骤记忆，分层作业兼顾基础巩固与创新拓展，兴趣作业引导学生深入思考功能优化，培养自主探究能力。
六、课时板书设计
第2课时：刷卡开锁的“实操落地”——硬件连接与功能实现
一、核心任务：刷卡验证→舵机开锁
二、步骤1：舵机模拟开锁
1.接线：红（VCC）→棕（GND）→橙（1号引脚）
2.程序：sv.angle(90)开锁；sv.angle(0)关锁
三、步骤2：连接RFID读卡器
1.接线：SDA→4号；SCL→5号；VCC→3.3V；GND→地
2.核心：与读取编码接线一致
四、步骤3：完整功能实现
1.程序逻辑：
合法编码库→读编码→判断是否在库中→舵机转动
legal_cdes=[编码1,编码2]
ifsninlegal_cdes:开锁
2.测试：合法卡开锁，非法卡不开
五、故障排查：
1.无反应：查接线、查编码、查感应区
2.舵机不动：查接线、查程序引脚
环节
教师活动
学生活动
设计意图
评价方式

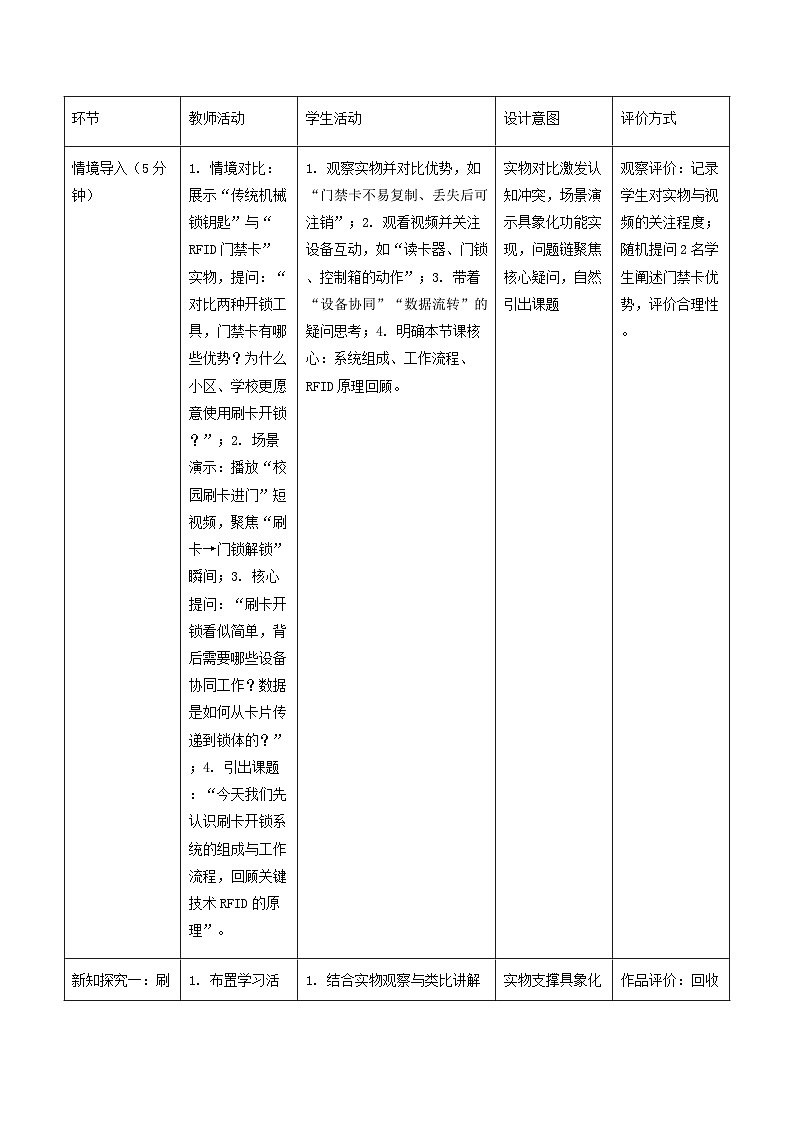

情境导入（5分钟）
1. 情境对比：展示“传统机械锁钥匙”与“RFID门禁卡”实物，提问：“对比两种开锁工具，门禁卡有哪些优势？为什么小区、学校更愿意使用刷卡开锁？”；2. 场景演示：播放“校园刷卡进门”短视频，聚焦“刷卡→门锁解锁”瞬间；3. 核心提问：“刷卡开锁看似简单，背后需要哪些设备协同工作？数据是如何从卡片传递到锁体的？”；4. 引出课题：“今天我们先认识刷卡开锁系统的组成与工作流程，回顾关键技术RFID的原理”。
1. 观察实物并对比优势，如“门禁卡不易复制、丢失后可注销”；2. 观看视频并关注设备互动，如“读卡器、门锁、控制箱的动作”；3. 带着“设备协同”“数据流转”的疑问思考；4. 明确本节课核心：系统组成、工作流程、RFID原理回顾。
实物对比激发认知冲突，场景演示具象化功能实现，问题链聚焦核心疑问，自然引出课题
观察评价：记录学生对实物与视频的关注程度；随机提问2名学生阐述门禁卡优势，评价合理性。

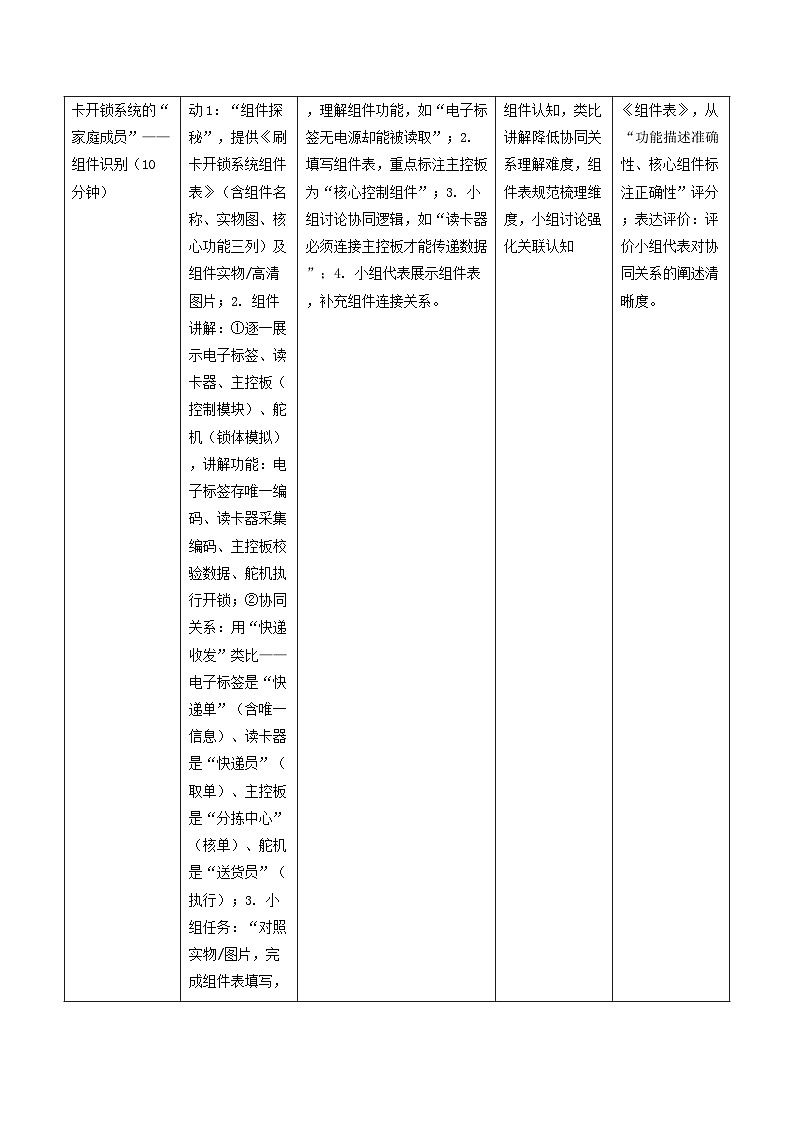

新知探究一：刷卡开锁系统的“家庭成员”——组件识别（10分钟）
1. 布置学习活动1：“组件探秘”，提供《刷卡开锁系统组件表》（含组件名称、实物图、核心功能三列）及组件实物/高清图片；2. 组件讲解：①逐一展示电子标签、读卡器、主控板（控制模块）、舵机（锁体模拟），讲解功能：电子标签存唯一编码、读卡器采集编码、主控板校验数据、舵机执行开锁；②协同关系：用“快递收发”类比——电子标签是“快递单”（含唯一信息）、读卡器是“快递员”（取单）、主控板是“分拣中心”（核单）、舵机是“送货员”（执行）；3. 小组任务：“对照实物/图片，完成组件表填写，标注‘核心控制组件’”。
1. 结合实物观察与类比讲解，理解组件功能，如“电子标签无电源却能被读取”；2. 填写组件表，重点标注主控板为“核心控制组件”；3. 小组讨论协同逻辑，如“读卡器必须连接主控板才能传递数据”；4. 小组代表展示组件表，补充组件连接关系。
实物支撑具象化组件认知，类比讲解降低协同关系理解难度，组件表规范梳理维度，小组讨论强化关联认知
作品评价：回收《组件表》，从“功能描述准确性、核心组件标注正确性”评分；表达评价：评价小组代表对协同关系的阐述清晰度。
新知探究二：刷卡开锁的“工作手册”——流程梳理（15分钟）
1. 布置学习活动2：“流程拆解”，提供《流程绘制模板》（含输入、计算、输出三栏）；2. 流程示范：①以“刷卡开锁”为例，按“输入-计算-输出”拆解：输入（刷卡→读卡器采集编码）→计算（主控板比对编码是否在白名单）→输出（比对通过→舵机转动开锁）；②动画演示：数据从电子标签→读卡器→主控板→舵机的流转过程，标注各环节设备动作；3. 小组任务：“用流程图工具或手绘，绘制刷卡开锁完整流程，标注各环节的设备、数据及动作”；4. 难点突破：针对“主控板如何判断编码合法”，提示“提前存储合法编码列表”。
1. 结合示范与动画，理解“输入-计算-输出”的系统逻辑；2. 小组合作绘制流程图，如用箭头连接“电子标签→读卡器（采集编码）→主控板（比对白名单）→舵机（转动180°）”；3. 标注关键细节，如“比对不通过则无动作”；4. 小组上台展示流程图，互相补充修正，如补充“读卡器发出‘嘀’声提示采集成功”。
“输入-计算-输出”框架简化流程拆解，动画可视化数据流转，模板支撑规范绘制，展示交流完善认知
作品评价：批改流程图，从“环节完整性、设备标注准确性、逻辑连贯性”评分；思维评价：评价对“白名单校验”关键环节的理解深度。
实践回顾：RFID原理与编码采集（10分钟）
1. 布置学习活动3：“编码探秘”，提供主控板、RFID读卡器、电子标签、《编码记录表》；2. 原理回顾：①提问引导：“第7课学过RFID，谁能说说读卡器如何读取电子标签的编码？电子标签需要电池吗？”；②要点强调：RFID通过电磁感应供电，读卡器发射磁场激活电子标签，读取其唯一编码；3. 实操任务：①有设备：分组用读卡器读取3个不同电子标签的编码，记录到表格中；②无设备：播放编码读取实操视频，学生模拟记录编码并对比“编码是否重复”；4. 安全解读：“编码唯一且不可修改，这是刷卡开锁安全的核心保障”。
1. 回顾RFID原理，回答“电子标签无电池，靠读卡器磁场供电”；2. 参与实操或观看视频，记录编码如“53152396”“53152018”；3. 对比编码发现“无重复”，理解唯一性特征；4. 讨论：“如果编码可复制，会有什么安全隐患？”，深化安全认知。
问题引导回顾旧知，实操强化编码唯一性认知，双路径保障设备条件差异下的学习效果，安全讨论升华价值
操作评价：巡视记录实操小组的编码读取准确性；作品评价：批改《编码记录表》完整性；思维评价：评价对编码唯一性安全价值的理解。
总结拓展（5分钟）
1. 梳理核心：刷卡开锁系统=硬件组件（电子标签+读卡器+主控板+执行器）+ 逻辑流程（输入→计算→输出）+ 安全基础（RFID编码唯一）；2. 拓展提问：“如果主控板中没有存储某个电子标签的编码，刷卡后会发生什么？”；3. 课后任务：“观察家庭或小区的刷卡开锁系统，记录其组件组成，思考‘如何修改白名单添加新用户’”。
1. 绘制“组件-流程-安全”思维导图整合知识；2. 回答拓展问题：“读卡器采集编码后，主控板比对不通过，舵机不动作”；3. 记录课后任务，明确观察要点与思考方向。
体系化梳理强化知识关联，拓展提问衔接下节课算法设计，课后任务强化生活观察与知识迁移
思维评价：抽查思维导图的逻辑性；课后检查观察记录的完整性与思考深度。
评价维度
评价内容
评价方式
评价主体
知识认知
刷卡开锁系统组件功能、工作流程、RFID原理的掌握程度
组件表批改、课堂提问、编码探究报告评分
教师
技能应用
组件配对准确性、流程绘制规范性、编码读取实操能力
组件配对任务评分、流程图批改、实操观察记录
教师、小组互评
思维发展
组件协同关系分析、流程逻辑梳理、编码唯一性安全价值理解
流程情景剧评价、探究报告批改、课堂发言评价
教师、全班互评
社会责任
对刷卡开锁安全价值的理解、小组协作中的互助表现
小组互评表、教师观察记录、探究报告安全分析评价
小组、教师
类别
内容
突破策略
教学重点
1.学习活动2：舵机连接与模拟开锁程序实现；2.学习活动3：RFID读卡器与主控板的连接；3.刷卡开锁完整功能实现（硬件+程序）。
1.提供“舵机接线示意图”，教师分步示范程序修改；2.标注读卡器引脚对应关系，发放编程模板；3.分“硬件—程序—测试”三步实操，教师巡回指导。
教学难点
1.硬件接线的引脚精准对应（避免接错损坏设备）；2.程序中“合法编码库”的设置与验证逻辑理解；3.排查“刷卡无反应”“舵机不动作”等综合性问题。
1.用彩色胶带标注引脚功能，提供“接线核对卡”；2.结合第1课时编码验证逻辑，讲解“列表判断”代码；3.制作“故障排查树”，分步定位硬件/程序问题。
