信息技术八年级全一册刷卡开锁易实现表格教案

这是一份信息技术八年级全一册刷卡开锁易实现表格教案，共7页。教案主要包含了创设真实情境，引出核心问题，实践应用等内容，欢迎下载使用。
学科
初中信息技术
年级册别
八年级上册
共1课时
教材
人教版
授课类型
新授课
第1课时

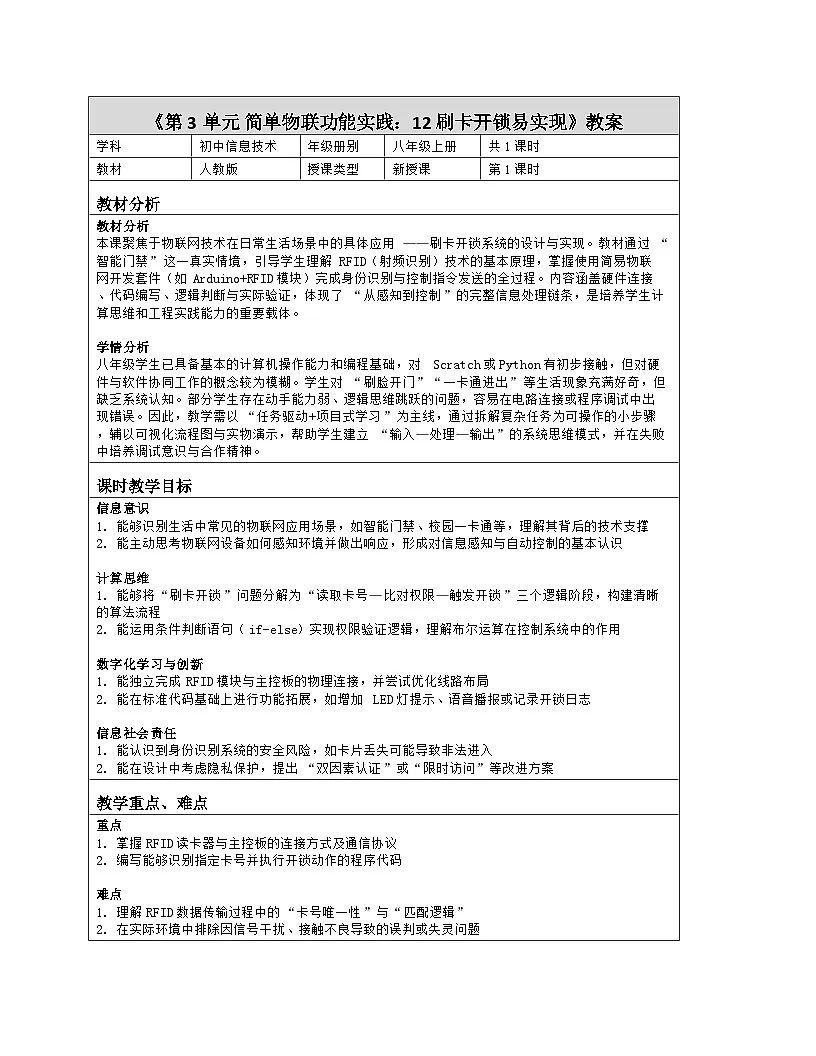

教材分析
教材分析
本课聚焦于物联网技术在日常生活场景中的具体应用——刷卡开锁系统的设计与实现。教材通过“智能门禁”这一真实情境，引导学生理解RFID（射频识别）技术的基本原理，掌握使用简易物联网开发套件（如Arduin+RFID模块）完成身份识别与控制指令发送的全过程。内容涵盖硬件连接、代码编写、逻辑判断与实际验证，体现了“从感知到控制”的完整信息处理链条，是培养学生计算思维和工程实践能力的重要载体。
学情分析
八年级学生已具备基本的计算机操作能力和编程基础，对Scratch或Pythn有初步接触，但对硬件与软件协同工作的概念较为模糊。学生对“刷脸开门”“一卡通进出”等生活现象充满好奇，但缺乏系统认知。部分学生存在动手能力弱、逻辑思维跳跃的问题，容易在电路连接或程序调试中出现错误。因此，教学需以“任务驱动+项目式学习”为主线，通过拆解复杂任务为可操作的小步骤，辅以可视化流程图与实物演示，帮助学生建立“输入—处理—输出”的系统思维模式，并在失败中培养调试意识与合作精神。
课时教学目标
信息意识
1. 能够识别生活中常见的物联网应用场景，如智能门禁、校园一卡通等，理解其背后的技术支撑
2. 能主动思考物联网设备如何感知环境并做出响应，形成对信息感知与自动控制的基本认识
计算思维
1. 能够将“刷卡开锁”问题分解为“读取卡号—比对权限—触发开锁”三个逻辑阶段，构建清晰的算法流程
2. 能运用条件判断语句（if-else）实现权限验证逻辑，理解布尔运算在控制系统中的作用
数字化学习与创新
1. 能独立完成RFID模块与主控板的物理连接，并尝试优化线路布局
2. 能在标准代码基础上进行功能拓展，如增加LED灯提示、语音播报或记录开锁日志
信息社会责任
1. 能认识到身份识别系统的安全风险，如卡片丢失可能导致非法进入
2. 能在设计中考虑隐私保护，提出“双因素认证”或“限时访问”等改进方案
教学重点、难点
重点
1. 掌握RFID读卡器与主控板的连接方式及通信协议
2. 编写能够识别指定卡号并执行开锁动作的程序代码
难点
1. 理解RFID数据传输过程中的“卡号唯一性”与“匹配逻辑”
2. 在实际环境中排除因信号干扰、接触不良导致的误判或失灵问题
教学方法与准备
教学方法
情境探究法、合作探究法、讲授法、项目式学习
教具准备
RFID读卡器模块、Arduin Un主控板、继电器模块、蜂鸣器、LED灯、面包板、跳线若干、电脑、投影仪、PPT课件
教学环节
教师活动
学生活动
情境导入，激发兴趣

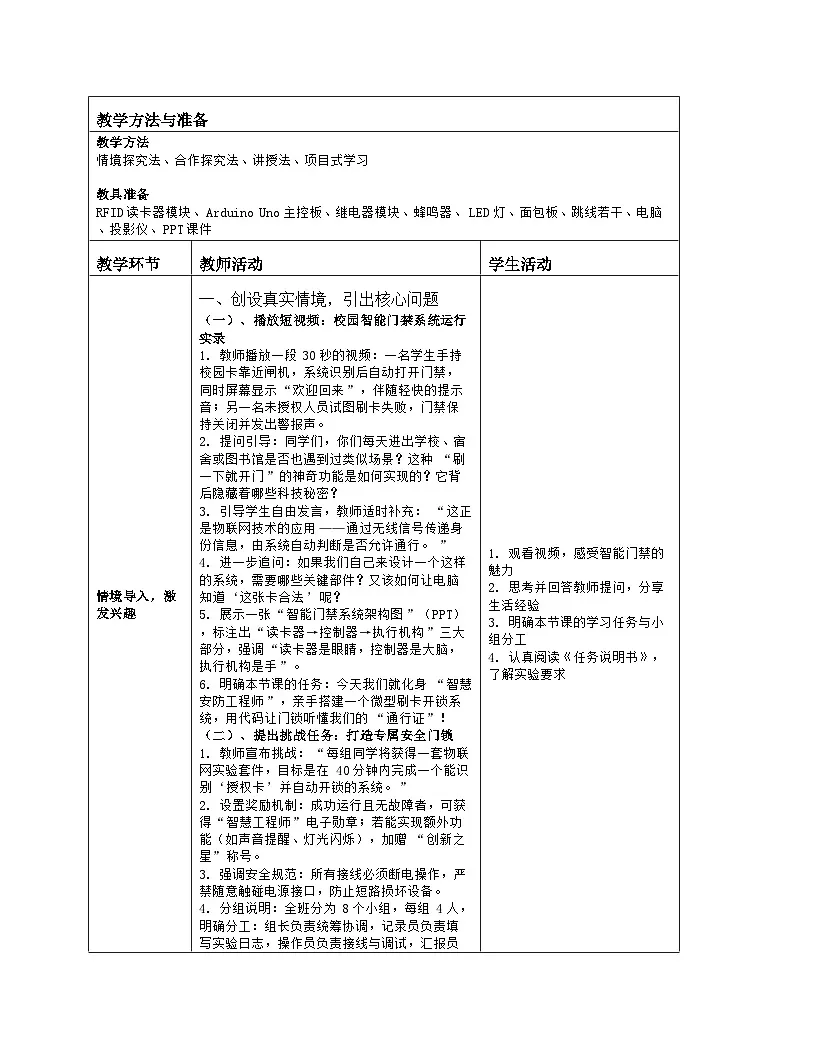

一、创设真实情境，引出核心问题
（一）、播放短视频：校园智能门禁系统运行实录
1. 教师播放一段30秒的视频：一名学生手持校园卡靠近闸机，系统识别后自动打开门禁，同时屏幕显示“欢迎回来”，伴随轻快的提示音；另一名未授权人员试图刷卡失败，门禁保持关闭并发出警报声。
2. 提问引导：同学们，你们每天进出学校、宿舍或图书馆是否也遇到过类似场景？这种“刷一下就开门”的神奇功能是如何实现的？它背后隐藏着哪些科技秘密？
3. 引导学生自由发言，教师适时补充：“这正是物联网技术的应用——通过无线信号传递身份信息，由系统自动判断是否允许通行。”
4. 进一步追问：如果我们自己来设计一个这样的系统，需要哪些关键部件？又该如何让电脑知道‘这张卡合法’呢？
5. 展示一张“智能门禁系统架构图”（PPT），标注出“读卡器→控制器→执行机构”三大部分，强调“读卡器是眼睛，控制器是大脑，执行机构是手”。
6. 明确本节课的任务：今天我们就化身“智慧安防工程师”，亲手搭建一个微型刷卡开锁系统，用代码让门锁听懂我们的“通行证”！
（二）、提出挑战任务：打造专属安全门锁
1. 教师宣布挑战：“每组同学将获得一套物联网实验套件，目标是在40分钟内完成一个能识别‘授权卡’并自动开锁的系统。”
2. 设置奖励机制：成功运行且无故障者，可获得“智慧工程师”电子勋章；若能实现额外功能（如声音提醒、灯光闪烁），加赠“创新之星”称号。
3. 强调安全规范：所有接线必须断电操作，严禁随意触碰电源接口，防止短路损坏设备。
4. 分组说明：全班分为8个小组，每组4人，明确分工：组长负责统筹协调，记录员负责填写实验日志，操作员负责接线与调试，汇报员负责展示成果。
5. 每组发放一份《任务说明书》，包含所需材料清单、预期效果描述、常见故障排查表。
6. 教师巡视指导，确保每个小组都清楚任务目标与流程顺序。
1. 观看视频，感受智能门禁的魅力
2. 思考并回答教师提问，分享生活经验
3. 明确本节课的学习任务与小组分工
4. 认真阅读《任务说明书》，了解实验要求
评价任务
任务理解：☆☆☆
兴趣激发：☆☆☆
分工明确：☆☆☆
设计意图
通过真实生活情境引入，激活学生已有经验，建立“技术服务于生活”的认知。设置具有挑战性的任务驱动，激发探究欲望，同时通过角色分工培养团队协作能力。利用视觉化流程图降低抽象概念的理解门槛，为后续技术学习奠定情感与认知基础。
知识建构，掌握原理

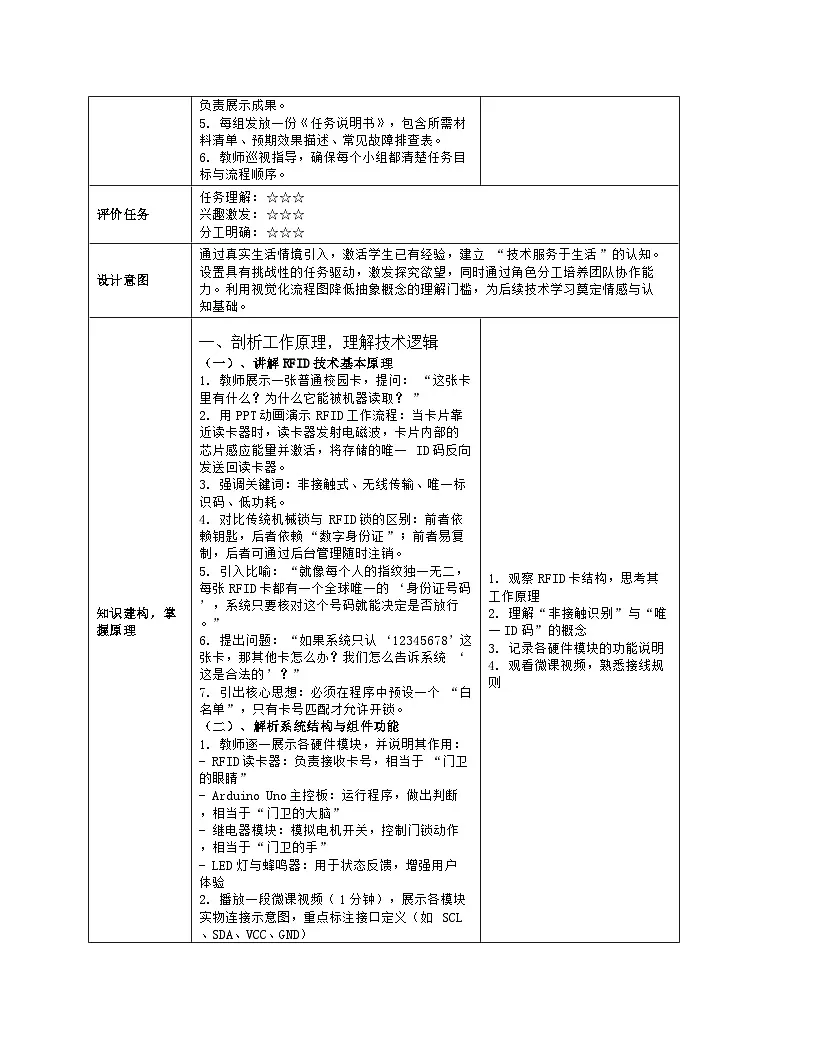

一、剖析工作原理，理解技术逻辑
（一）、讲解RFID技术基本原理
1. 教师展示一张普通校园卡，提问：“这张卡里有什么？为什么它能被机器读取？”
2. 用PPT动画演示RFID工作流程：当卡片靠近读卡器时，读卡器发射电磁波，卡片内部的芯片感应能量并激活，将存储的唯一ID码反向发送回读卡器。
3. 强调关键词：非接触式、无线传输、唯一标识码、低功耗。
4. 对比传统机械锁与RFID锁的区别：前者依赖钥匙，后者依赖“数字身份证”；前者易复制，后者可通过后台管理随时注销。
5. 引入比喻：“就像每个人的指纹独一无二，每张RFID卡都有一个全球唯一的‘身份证号码’，系统只要核对这个号码就能决定是否放行。”
6. 提出问题：“如果系统只认‘12345678’这张卡，那其他卡怎么办？我们怎么告诉系统‘这是合法的’？”
7. 引出核心思想：必须在程序中预设一个“白名单”，只有卡号匹配才允许开锁。
（二）、解析系统结构与组件功能
1. 教师逐一展示各硬件模块，并说明其作用：
- RFID读卡器：负责接收卡号，相当于“门卫的眼睛”
- Arduin Un主控板：运行程序，做出判断，相当于“门卫的大脑”
- 继电器模块：模拟电机开关，控制门锁动作，相当于“门卫的手”
- LED灯与蜂鸣器：用于状态反馈，增强用户体验
2. 播放一段微课视频（1分钟），展示各模块实物连接示意图，重点标注接口定义（如SCL、SDA、VCC、GND）
3. 强调接线规范：红色接VCC（5V），黑色接GND，绿色接数据线，避免交叉缠绕。
4. 提醒学生注意：某些模块需外接电源，不可直接从Arduin取电，以防烧毁。
5. 介绍编程环境：使用Arduin IDE，支持C++语言，界面简洁，适合初学者。
6. 展示一段简化的代码框架，标出关键变量与条件判断结构，为下一步编码做铺垫。
7. 教师示范：将一张测试卡靠近读卡器，屏幕上实时显示卡号“12345678”，确认数据正常读取。
1. 观察RFID卡结构，思考其工作原理
2. 理解“非接触识别”与“唯一ID码”的概念
3. 记录各硬件模块的功能说明
4. 观看微课视频，熟悉接线规则
评价任务
概念理解：☆☆☆
组件识别：☆☆☆
逻辑清晰：☆☆☆
设计意图
通过类比与动画演示，将抽象的RFID技术具象化，帮助学生建立“感知—判断—响应”的系统思维模型。通过实物展示与微课辅助，降低硬件认知门槛。提前呈现代码框架，让学生先见森林再见树木，避免陷入细节而迷失方向。
动手实践，完成任务
一、分组协作，搭建系统原型
（一）、硬件连接：按图接线，确保无误
1. 教师发放《接线图对照表》，列出每一根跳线应连接的端口编号（如：RFID SDA → A4，RFID SCL → A5，继电器IN → D7）
2. 指导学生使用万用表检测线路通断，尤其检查是否有虚焊或错接。
3. 强调“先断电再接线”原则，禁止带电插拔模块。
4. 教师巡视，重点关注以下常见问题：
- 电源极性接反导致模块发热
- 数据线与电源线混接造成串扰
- 继电器未接地导致无法触发
5. 若发现异常，立即切断电源，更换对应模块。
6. 每组完成连接后，举手示意教师检查，确认无误后方可通电测试。
（二）、编写与上传程序：从零开始写代码
1. 教师在大屏上打开Arduin IDE，逐行讲解如下代码段
2. 逐行解释：`#include` 是引入库文件，`MFRC522` 是RFID库；`setup()` 是初始化函数；`lp()` 是循环执行的主程序；`if (cardID == "12345678")` 是核心判断条件。
3. 强调：卡号必须全部大写，且不能有空格或换行，否则匹配失败。
4. 学生在自己的电脑上模仿书写代码，教师巡回指导，纠正语法错误（如漏分号、括号不匹配）。
5. 上传代码前，再次提醒：“点击‘上传’按钮前，请确认选择正确的端口（COM3/COM4）和板型（Arduin Un）”。
6. 上传成功后，打开串口监视器，观察输出结果是否符合预期。
7. 若出现“无法连接设备”错误，引导学生检查USB线是否完好、驱动是否安装正确。
（三）、调试优化：应对突发状况
1. 教师提出几种典型故障场景：
- 卡片靠近但无反应 → 可能是距离太远或角度不对
- 显示“无权限”但卡号正确 → 检查代码中字符串是否完全一致
- 继电器不动作 → 检查D7引脚是否被占用，或继电器本身损坏
2. 每组尝试至少三次不同卡片测试，记录每次结果。
3. 鼓励学生互相协助，共享解决方案。
4. 教师收集共性问题，在全班集中讲解。
1. 根据接线图，完成硬件连接，互相检查
2. 在电脑上编写代码，边写边理解逻辑
3. 上传程序，观察串口输出信息
4. 多次测试不同卡片，记录结果并尝试解决问题
评价任务
连接规范：☆☆☆
代码正确：☆☆☆
调试能力：☆☆☆
设计意图
通过“先搭后写”策略，让学生在实践中理解技术组合的意义。提供完整代码模板，降低编程恐惧感。设置多种故障情境，训练学生的问题诊断与解决能力。强调团队互助，营造积极的学习氛围。
成果展示，交流反思
一、小组汇报，分享成果
（一）、邀请代表上台演示
1. 每组派一名代表携带作品上台，向全班展示系统运行情况。
2. 演示流程：持授权卡靠近读卡器 → 系统识别 → 发出开锁信号 → LED灯亮起/蜂鸣器响 → 延时后复位。
3. 汇报员口头说明：我们用了哪些模块？如何连接？代码的关键点在哪里？遇到了什么困难？如何解决的？
4. 其他小组可提问：“为什么你家的卡没反应？”“你是怎么防止别人冒用的？”
5. 教师适时点评：表扬逻辑清晰、表达流畅的小组；指出个别组存在的安全隐患（如未设置超时自动复位）。
6. 展示优秀作品照片，张贴于“智慧之光”墙报。
（二）、归纳总结，提炼方法
1. 教师引导学生回顾整个流程：
- 从“发现问题”到“设计系统”再到“实现功能”
- 从“理论理解”到“动手实践”再到“优化改进”
2. 提炼通用方法论：“拆解任务—明确要素—按步实施—反复验证”
3. 强调：真正的工程师不是不会犯错的人，而是能快速发现并修复错误的人。
4. 布置延伸思考题：“如果要防止多人共用一张卡，我们可以怎么做？”
1. 上台演示系统运行效果
2. 口头汇报设计思路与调试过程
3. 回答其他小组提问
4. 倾听他人经验，反思自身不足
评价任务
展示流畅：☆☆☆
表达清晰：☆☆☆
反思深入：☆☆☆
设计意图
通过成果展示促进知识内化，提升表达与倾听能力。借助同伴互评机制，强化批判性思维。总结方法论，使学生不仅学会“做什么”，更懂得“怎么做”。埋下未来学习伏笔，激发持续探索兴趣。
作业设计
一、基础巩固：填空与判断
1. RFID技术是一种__________（非接触/接触）式的识别技术，它利用__________波传递信息。
2. 在刷卡开锁系统中，负责判断卡号是否合法的模块是__________。
3. 若程序中写入的卡号为“12345678”，而实际读取的是“12345678a”，系统会__________（允许/拒绝）通行。
4. 继电器在系统中起到的作用是__________。
5. 判断题：只要硬件连接正确，程序一定可以运行成功。（ ）
6. 判断题：串口监视器可以用来查看程序运行过程中的输出信息。（ ）
二、实践应用：设计家庭安全门锁方案
请结合本课所学，设计一个适用于家庭防盗门的智能门锁系统，要求：
1. 至少包含两个身份识别方式（如：刷卡+指纹）
2. 明确各模块之间的连接关系
3. 画出简单的系统框图，并说明工作流程
4. 提出至少一条安全防护建议（如：每日限次通行、远程通知）
【答案解析】
一、基础巩固
1. 非接触；电磁
2. Arduin主控板（或程序逻辑）
3. 拒绝
4. 控制门锁开关动作
5. ×
6. √
二、实践应用
（开放性答案，合理即可）
示例：采用RFID卡+指纹传感器双认证；RFID模块连接至Arduin，指纹模块通过I2C接口接入；系统先验证指纹，再读卡；若任一失败则报警并发送手机短信；框图包括“用户→指纹采集→卡读取→主控判断→执行机构”等环节。
板书设计
主标题：刷卡开锁系统设计
副标题：从感知到控制的物联网之旅
核心流程：
1. 读卡器 → 感知卡号
2. 主控板 → 判断合法性
3. 执行机构 → 开锁/报警
关键组件：
|RFID读卡器| ←→ |Arduin| ←→ |继电器|
|LED灯| |蜂鸣器|
安全提示：
• 代码中卡号必须精确匹配
• 接线务必断电操作
• 设置超时自动复位
教学反思
成功之处
1. 以真实生活场景切入，极大提升了学生的参与度与学习动机
2. 采用“任务驱动+小组协作”模式，有效促进了学生动手实践与问题解决能力的发展
3. 提供完整的代码模板与故障排查表，降低了技术门槛，增强了学习信心
不足之处
1. 部分学生在接线过程中仍存在混淆接口的问题，需加强实物辨识训练
2. 个别小组调试时间过长，影响整体进度，今后可增设“倒计时提醒”机制
3. 对于高阶学生缺乏差异化任务设计，后续可增设“多卡管理”“远程监控”等进阶挑战
