模块一 专题17 生活用电-（2025中考全国通用）2024年中考物理真题分类汇编

这是一份模块一 专题17 生活用电-（2025中考全国通用）2024年中考物理真题分类汇编，文件包含模块一专题17生活用电原卷版docx、模块一专题17生活用电解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

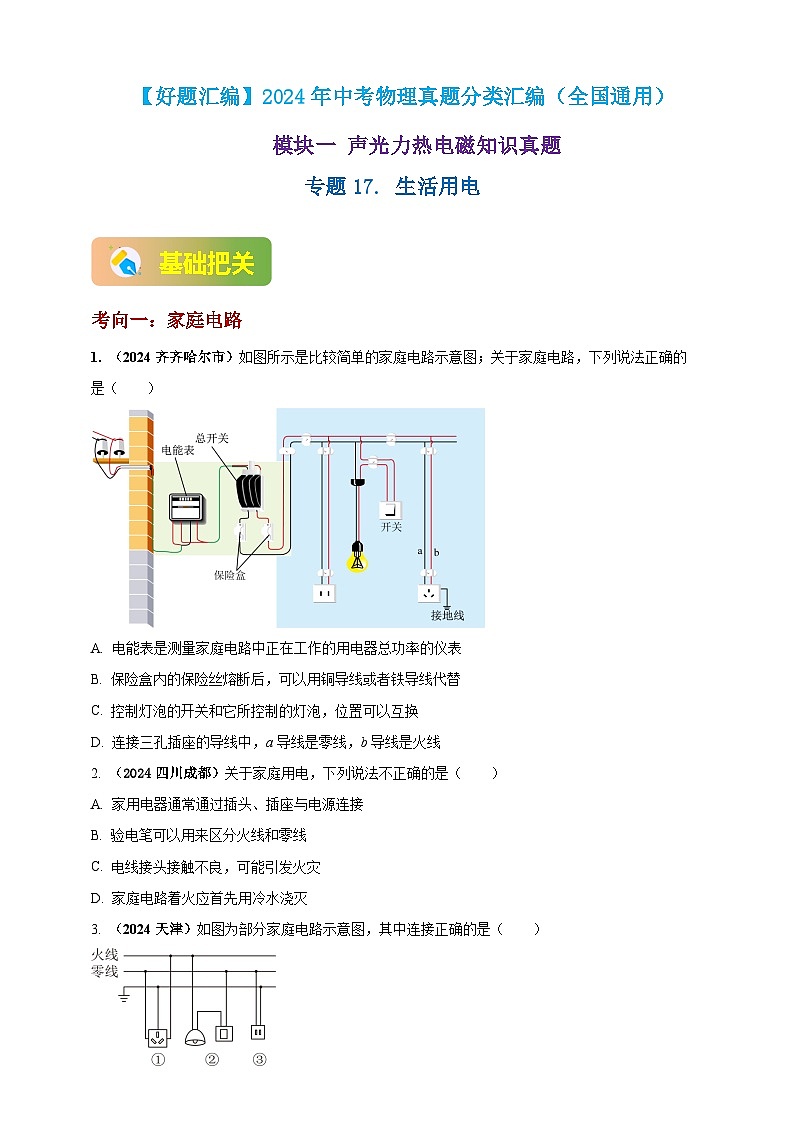

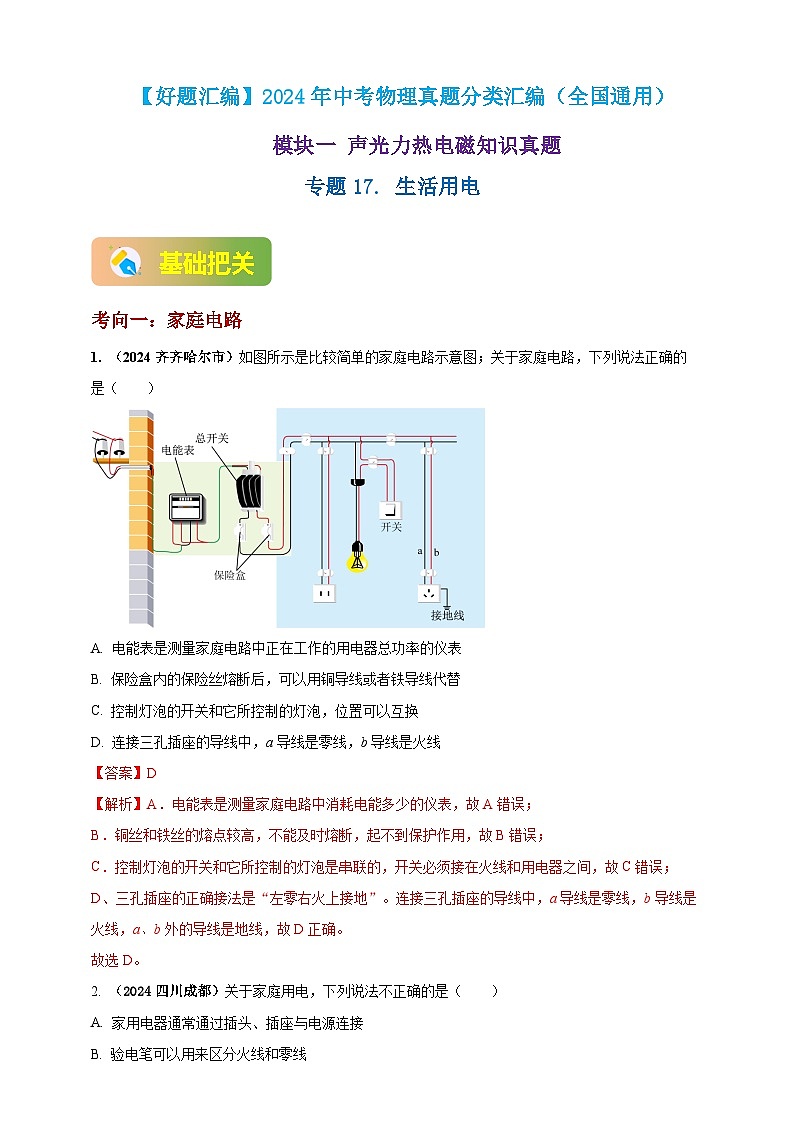

考向一：家庭电路
1. （2024齐齐哈尔市）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的
是（ ）
A. 电能表是测量家庭电路中正在工作的用电器总功率的仪表
B. 保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C. 控制灯泡的开关和它所控制的灯泡，位置可以互换
D. 连接三孔插座的导线中，a导线是零线，b导线是火线
【答案】D
【解析】A．电能表是测量家庭电路中消耗电能多少的仪表，故A错误；
B．铜丝和铁丝的熔点较高，不能及时熔断，起不到保护作用，故B错误；
C．控制灯泡的开关和它所控制的灯泡是串联的，开关必须接在火线和用电器之间，故C错误；
D、三孔插座的正确接法是“左零右火上接地”。连接三孔插座的导线中，a导线是零线，b导线是火线，a、b外的导线是地线，故D正确。
故选D。
2. （2024四川成都）关于家庭用电，下列说法不正确的是（ ）
A. 家用电器通常通过插头、插座与电源连接
B. 验电笔可以用来区分火线和零线

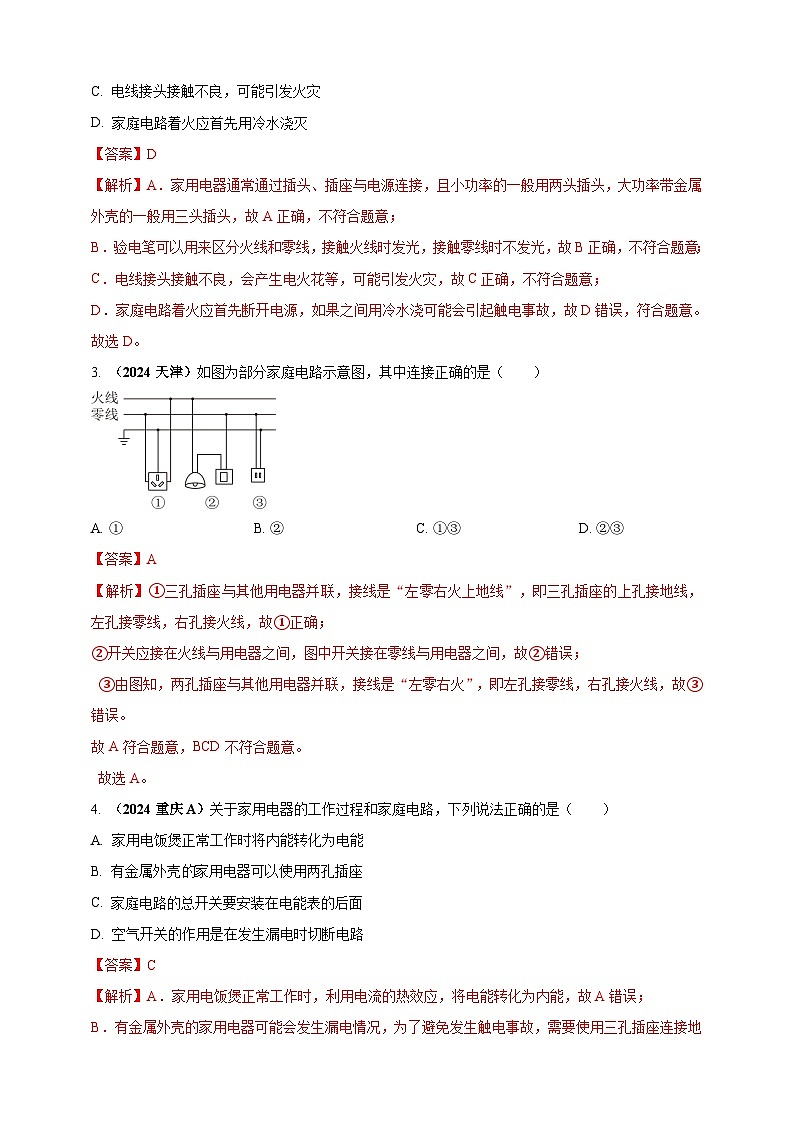

C. 电线接头接触不良，可能引发火灾
D. 家庭电路着火应首先用冷水浇灭
【答案】D
【解析】A．家用电器通常通过插头、插座与电源连接，且小功率的一般用两头插头，大功率带金属外壳的一般用三头插头，故A正确，不符合题意；
B．验电笔可以用来区分火线和零线，接触火线时发光，接触零线时不发光，故B正确，不符合题意；
C．电线接头接触不良，会产生电火花等，可能引发火灾，故C正确，不符合题意；
D．家庭电路着火应首先断开电源，如果之间用冷水浇可能会引起触电事故，故D错误，符合题意。
故选D。
3. （2024天津）如图为部分家庭电路示意图，其中连接正确的是（ ）
A. ①B. ②C. ①③D. ②③
【答案】A
【解析】①三孔插座与其他用电器并联，接线是“左零右火上地线”，即三孔插座的上孔接地线，左孔接零线，右孔接火线，故①正确；
②开关应接在火线与用电器之间，图中开关接在零线与用电器之间，故②错误；
③由图知，两孔插座与其他用电器并联，接线是“左零右火”，即左孔接零线，右孔接火线，故③错误。
故A符合题意，BCD不符合题意。
故选A。
4. （2024重庆A）关于家用电器的工作过程和家庭电路，下列说法正确的是（ ）
A. 家用电饭煲正常工作时将内能转化为电能
B. 有金属外壳家用电器可以使用两孔插座
C. 家庭电路的总开关要安装在电能表的后面
D. 空气开关的作用是在发生漏电时切断电路
【答案】C
【解析】A．家用电饭煲正常工作时，利用电流的热效应，将电能转化为内能，故A错误；
B．有金属外壳的家用电器可能会发生漏电情况，为了避免发生触电事故，需要使用三孔插座连接地线，故B错误；
C．电能表用于测量整个家庭消耗的电能，因此必须安装在最前面，以便准确计量。总开关则控制整个电路的通断，为了便于检修电路，应该安装在电能表的后面，故C正确；
D．空气开关的作用是当电路中电流过大时，利用电流的磁效应将开关断开，漏电时不会切断电路，故D错误。
故选C。

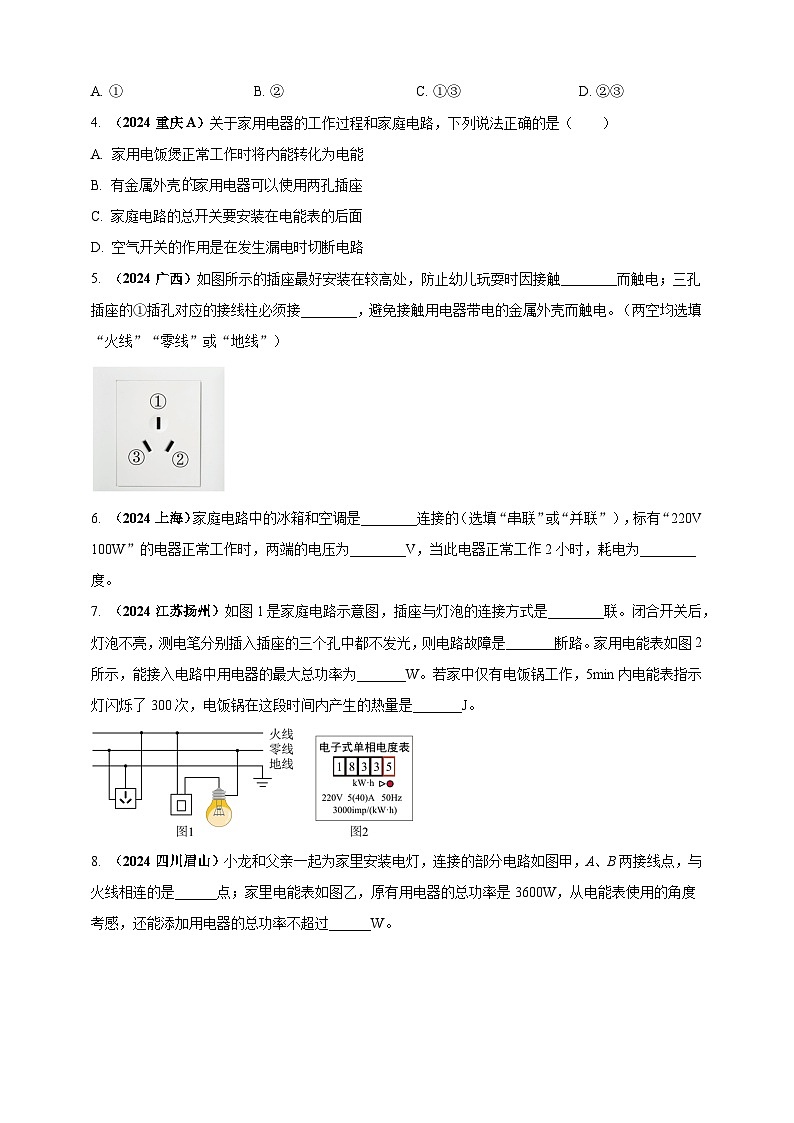

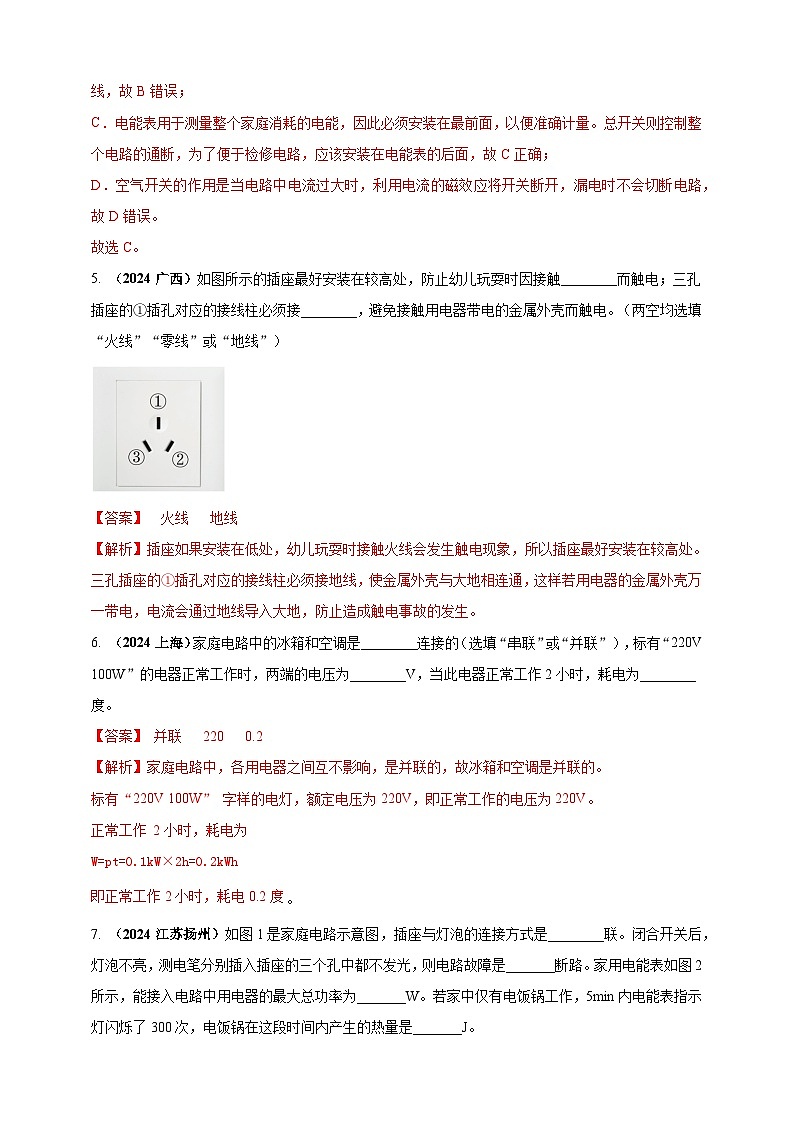

5. （2024广西）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触________而触电；三孔插座的①插孔对应的接线柱必须接________，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
【答案】 火线 地线
【解析】插座如果安装在低处，幼儿玩耍时接触火线会发生触电现象，所以插座最好安装在较高处。
三孔插座的①插孔对应的接线柱必须接地线，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
6. （2024上海）家庭电路中的冰箱和空调是________连接的（选填“串联”或“并联”），标有“220V 100W”的电器正常工作时，两端的电压为________V，当此电器正常工作2小时，耗电为________度。
【答案】 并联 220 0.2
【解析】家庭电路中，各用电器之间互不影响，是并联的，故冰箱和空调是并联的。
标有“220V 100W” 字样的电灯，额定电压为220V，即正常工作的电压为220V。
正常工作 2小时，耗电为
W=pt=0.1kW×2h=0.2kWh
即正常工作2小时，耗电0.2度
7. （2024江苏扬州）如图1是家庭电路示意图，插座与灯泡的连接方式是________联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是_______断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为_______W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是_______J。
【答案】 并 保险丝 8800 3.6×105
【解析】由题图1可知，插座与灯泡互不影响，故它们的连接方式是并联。
由图1可知，若火线上的保险丝断路，则电路中没有电流，测电笔测任何位置均不发光。
由图2可知，该电能表能接入电路中用电器的最大总功率为
图2中电能表常数3000imp/kW·h表示每消耗1kW·h的电能，电能表指示灯闪烁3000次，所以当指示灯闪烁了300次，电饭煲消耗的电能即这段时间内产生的热量为

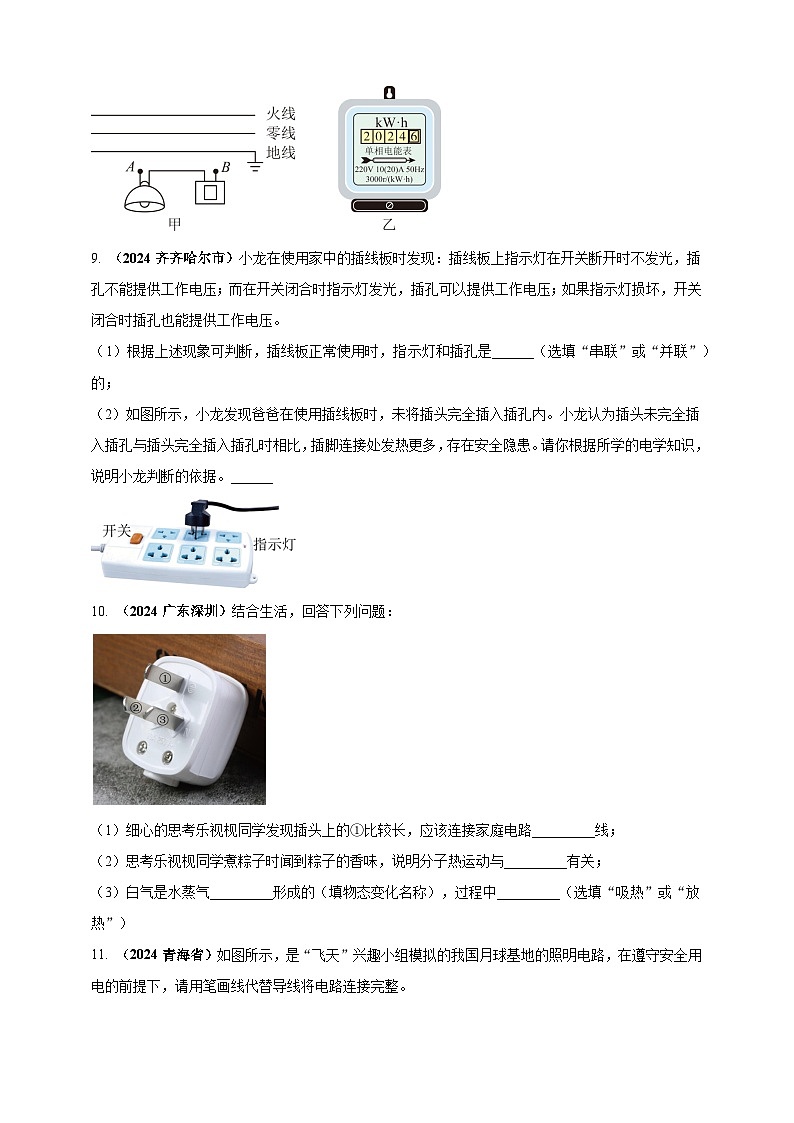

8. （2024四川眉山）小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是______点；家里电能表如图乙，原有用电器的总功率是3600W，从电能表使用的角度考感，还能添加用电器的总功率不超过______W。
【答案】 B 800
【解析】开关应接在火线和用电器之间，所以与火线相连的是B点。
由图可知，电能表允许通过的最大电流为20A，因此小龙家同时使用的用电器最大总功率
还能添加用电器的总功率不超过
9. （2024齐齐哈尔市）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是______（选填“串联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。______
【答案】 （1）并联 （2）见解析
【解析】（1）如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔是并联的，可以独立工作，互不影响。
（2）插头未完全插入插孔内时，插脚的连接处接触面积较小，电阻变大，根据可知相同时间内产生热量较多，存在安全隐患。
10. （2024广东深圳）结合生活，回答下列问题：
（1）细心的思考乐视枧同学发现插头上的①比较长，应该连接家庭电路_________线；
（2）思考乐视枧同学煮粽子时闻到粽子的香味，说明分子热运动与_________有关；
（3）白气是水蒸气_________形成的（填物态变化名称），过程中_________（选填“吸热”或“放热”）
【答案】 （1）地 （2） 温度 （3） 液化 放热
【解析】（1）插头上的①比较长，是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到地线保护作用。
（2）思考乐视枧同学煮粽子时闻到粽子的香味，说明分子热运动与温度有关，温度越高，分子热运动越剧烈。
（3）白气是水蒸气遇冷液化形成的，液化放热。
11. （2024青海省）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
【答案】如图所示
【解析】灯泡一端与零线相连，一端与火线相连，开关控制灯泡，应该与灯泡串联，且应该连接在火线与灯泡之间；三孔插座连接时左端连接零线，右端连接火线，上端应连接地线。
12. （2024湖北）请用笔画线表示导线，将图中的空调专用插座接入家庭电路中。
【答案】如图所示
【解析】三孔插座应根据“左零右火上接地”原则接入电路.
13. （2024陕西）如图，请将图中的三孔插座正确接入家庭电路。
【答案】如图所示
【解析】三孔插座的连接的原则是左边的孔连接零线，右边的孔连接火线，中间的孔接地线.
14. （2024山东烟台）如图所示是家庭电路的一部分，请将开关控制台灯的电路补充完整。
【答案】如图所示
【解析】开关控制台灯，开关与台灯要串联，为了安全用电，开关要接在火线上。
15. （2024四川遂宁）图为家庭电路的一部分，请根据图中信息判断出火线和零线，并标注在图中相应括号内（火线用“L”表示，零线用“N”表示）。
【答案】如图所示
【解析】根据电路中三孔插座的电路接法“左零右火上接地”可知最上方的线是火线，中间第二根线是零线。
16. （2024四川南充）如图，根据安全用电知识，将图中元件用笔画线代替导线连起来。注意：开关仅控制灯泡。
【答案】如图所示
【解析】由图可知，试电笔接触上面的线时，氖管发光，则上面的线为火线，下面的线为零线；灯泡的接法：火线与开关串联，开关的另一端再接到灯泡顶端的金属点，零线直接在灯泡的螺旋套上；三孔插座的接法：火线首先接熔断器，然后再进入右孔，地线直接接三孔插座的上孔，零线直接接三孔插座的左孔。
17. （2024四川达州）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
【答案】如图所示
【解析】由题意可知，开关S控制整个电路，则开关S位于干路； 手机充电与其他家用电器是并联的，则USB充电接口与三孔插座并联，三孔插座按照左零右火上接地的原则接入电路中。
18. （2024四川广安）如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确接入家庭电路中。
【答案】如图所示
【解析】家庭电路中的三孔插座要按照左孔接零线，右孔接火线，上孔接地线连接；电灯和开关接入家庭电路中时，为了能安全用电，开关应接在火线和灯泡之间。
考向二：安全用电
1. （2024湖北）下列做法符合安全用电原则的是（ ）

A. 电水壶紧靠插线板烧水 B. 更换灯泡前先断开电路
C. 在电暖器上烘烤衣物 D. 插座上的插头长期不拔
【答案】B
【解析】A．生活用水是导体，电水壶紧靠插线板烧水，溅出的水会导致短路和触电，故A不符合题意；
B．更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B符合题意；
C．在电暖器上烘烤衣物易引发火灾，故C不符合题意；
D．插座上的插头长期不拔会发热，引起线路安全事故，故D不符合题意。
故选B。
2. （2024山东滨州）关于生活用电，下列符合安全用电要求的是（ ）
A. 图甲：控制用电器的开关接在零线和用电器之间
B. 图乙：家用电冰箱外壳可以不接地线
C. 图丙：可以使用导线绝缘皮破损的插头
D. 图丁：电动自行车应在规定位置停放充电
【答案】D
【解析】A．图甲：控制用电器的开关接在火线和用电器之间，开关能够切断火线，故A不符合题意；
B．图乙：电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，故B不符合题意；
C．图丙：使用绝缘皮破损的插头，人很容易接触到火线而发生危险，故C不符合题意；
D．图丁：电动自行车应在规定位置停放充电，可以防止因火灾造成的损失，故D符合题意。
故选D。
3. （2024黑龙江绥化）“安全用电，珍爱生命”，下图中符合安全用电原则的是（ ）
A. 人站在地上接触火线
B. 使用绝缘皮破损的电线
C. 开关接在火线与灯泡之间
D 多个大功率用电器同时使用
【答案】C
【解析】A．人站在地上接触火线时，有电流通过人体，造成单线触电，故A不符合题意；
B．使用绝缘皮破损的电线，人接触到破损处时，会引发触电事故，故B不符合题意；
C．开关接在火线与灯泡之间，开关断开时，才能断开灯泡与火线之间的连接，故C符合题意；
D．多个大功率用电器同时使用时，电路中的总功率过大，会引起跳闸，故D不符合题意。
故选C。
4. （2024甘肃临夏）电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。关于安全用电，下列做法正确的是（ ）
A. 发现有人触电，应立即切断电源后再施救
B. 洗衣机、电冰箱等用电器可以使用两脚插头
C. 为了安全，使用试电笔时不能接触笔尾的金属体
D. 家庭电路安装空气开关主要是为了在人触电时可以立即切断电路
【答案】A
【解析】A．发现有人触电时，防止二次触电，应立即切断电源后再施救，故A正确；
B．洗衣机、电冰箱等用电器具有金属外壳，需要使用三孔插座，使金属外壳接地，故B错误；
C．使用试电笔时需要接触笔尾的金属体，而不能接触笔尖的金属体，故C错误；
D．家庭电路安装空气开关是当电路中电流过大时立即切断电路，起保护作用，故D错误。
故选A。
5.（2024山西）安全用电是每一位公民的必备素养。在家庭电路中，下列做法符合安全用电的
是（ ）
A. 更换灯泡时不需要断开开关B. 电冰箱的金属外壳需接地线
C. 电路着火可以立即用水扑灭D. 湿抹布可擦拭工作中的台灯
【答案】B
【解析】A．更换灯泡或维修电路时，应断开电源，才能避免出现触电事故，故A不符合题意；
B．有金属外壳的用电器要使用三脚插头，通过三孔插座，金属外壳才能与地线相连，可及时将金属外壳上的电导走，避免触电事故，故B符合题意；
C．电路着火如果立即用水扑灭，则可能发生触电事故，故C不符合题意；
D．用湿抹布擦拭正在工作的电灯，由于湿抹布比较容易导电，容易发生触电事故，故D不符合题意。
故选B。
6. （2024内蒙古赤峰）生活中，我们应有安全用电意识。下列做法符合安全用电要求的是（ ）
A. 导线绝缘皮破损后继续使用B. 有金属外壳的家用电器需要接地
C. 电器起火时，未切断电路就泼水灭火D. 用湿手触摸电路开关
【答案】B
【解析】A．使用绝缘皮破损的导线，易引发触电事故，故A不符合题意；
B．有金属外壳的家用电器，其外壳一定要接地，当用电器外壳意外带电，电流会导入大地，防止造成触电事故的发生，故B符合题意；
C．电器起火时，首先应切断电源，为防止触电，不能用水扑灭，故C不符合题意；
D．用湿手触摸电路开关，容易发生触电事故，故D不符合题意。
故选B。
7. （2024黑龙江龙东）如图所示的各种做法中，不符合安全用电原则的是（ ）
A. 手要接触笔尾金属体
B. 同时使用多个大功率用电器
C. 开关要接在火线与用电器之间
D. 冰箱的金属外壳接地
【答案】B
【解析】A．使用试电笔时，笔尖金属体要直接与导线接触，手要接触笔尾金属体，不能接触笔尖，否则容易发生触电事故，故A不符合题意；
B．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故B符合题意；
C．当用电器的开关接在零线上时，即使断开开关，用电器仍带电，易发生触电事故，所以控制用电器的开关要连接在火线与用电器之间，故C不符合题意；
D．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D不符合题意。
故选B。
8. （2024云南）下列做法符合安全用电的是（ ）
A. 及时更换绝缘皮破损电线B. 用正在充电的电热水袋取暖
C. 用潮湿的手直接拔饮水机的插头D. 插线板敞露在雨中给电动车充电
【答案】A
【解析】A．使用绝缘皮破损的电线可能会导致触电事故的发生，所以要及时更换绝缘皮破损的电线，故A符合题意；
B．热水袋里面的液体一般不会充满，会留有一定的空气在里面，如果电热丝工作时热水袋发生倾斜，就会导致发热管出现空烧，碰到热水袋内壁就容易将其烧穿爆炸，所以不能用正在充电的电热水袋取暖，故B不符合题意；
C．生活用水是导体，用潮湿的手直接拔饮水机的插头，容易导致触电事故的发生，故C不符合题意；
D．雨水是导体，插线板敞露在雨中给电动车充电可能会导致短路、漏电等事故的发生，故D不符合题意。
故选A。
9. （2024安徽省）关于安全用电，下列说法错误的是（ ）
A. 绝缘皮破损的电线，需要及时更换
B. 家用电器工作时起火，可以直接用水浇灭
C. 发生触电事故时，不能直接用手去拉触电者
D. 手机充电结束后，要把充电器从插座上及时拔下
【答案】B
【解析】A．绝缘层破损了的导线仍然使用，容易发生触电事故，因此需要及时更换，故A正确，不符合题意；
B．家用电器工作时起火，如果直接用水浇灭，则可能会引起触电事故，因此应先切断电源，故B错误，符合题意；
C．一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，不能直接用手去拉触电者，故C正确，不符合题意；
D．手机充电结束后，要把充电器从插座上及时拔下，避免充电器过热引发火灾，故D正确，不符合题意。
故选B。
10. （2024福建）下列做法符合安全用电原则的是（ ）
A. 直接用手拉开触电的人B. 开关接在零线和电灯之间
C. 不切断电源直接换灯泡D. 家用电器的金属外壳接地
【答案】D
【解析】A．发现有人触电应先断开电源，再迅速将触电者拉离电源附近进行施救，故A不符合题意；
B．开关应接在火线和电灯之间，保证断开开关灯泡不带电，故B不符合题意；
C．不切断电源直接换灯泡容易引发触电，故C不符合题意；
D．带有金属外壳的用电器应接地，防止外壳带电发生触电事故，故D符合题意。
故选D。
能力拓展
考向三：与生活用电有关的创新类综合问题
1. （2024河南）小华家新买了一台电暖器，部分参数如下表，通过调节旋钮，可实现高温挡、低温挡的切换。她结合所学知识进行了研究。
（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。插入插座后，就将电暖器的金属外壳与家庭电路的______线相连，可防止漏电时对人造成伤害。电暖器工作时房间温度升高，这是通过______的方式增大空气内能的；
（2）小华家墙上的插座允许通过的最大电流为10A，请通过计算说明此插座能否满足该电暖器正常使用；
（3）若该电暖器一天正常工作6h，其中高温挡2h，低温挡4h，则它一天耗电多少千瓦时？
（4）小华与妈妈一起做饭时，准备同时使用电饭锅和电磁炉。小华说：“应先把电暖器关掉，否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解释。
【答案】 （1）地 热传递 （2）见解析 （3） （4）见解析
【解析】（1）电暖器的插头是三脚插头，插入插座后，就将电暖器的金属外壳与家庭电路的地线相连，可防止漏电时对人造成伤害。
电暖器工作时放出热量，房间内的空气吸收热量，温度升高，内能增大，是通过热传递的方式增大空气内能的。
（2）电暖气工作时的最大电流为
所以此插座能满足该电暖器正常使用。
（3）一天耗电为
（4）同时使用电饭锅和电磁炉，总功率较大，根据，电路中总电流较大，根据焦耳定律，干路导线相同时间内产生的热量较多，容易使家庭电路的干路导线过热引发火灾。
额定电压
220V
高温挡功率
2000W
低温挡功率
800W
