考点十三 电学相关作图题专题—2026年中考物理二轮复习高频考点专项训练+含答案

这是一份考点十三 电学相关作图题专题—2026年中考物理二轮复习高频考点专项训练+含答案，共8页。

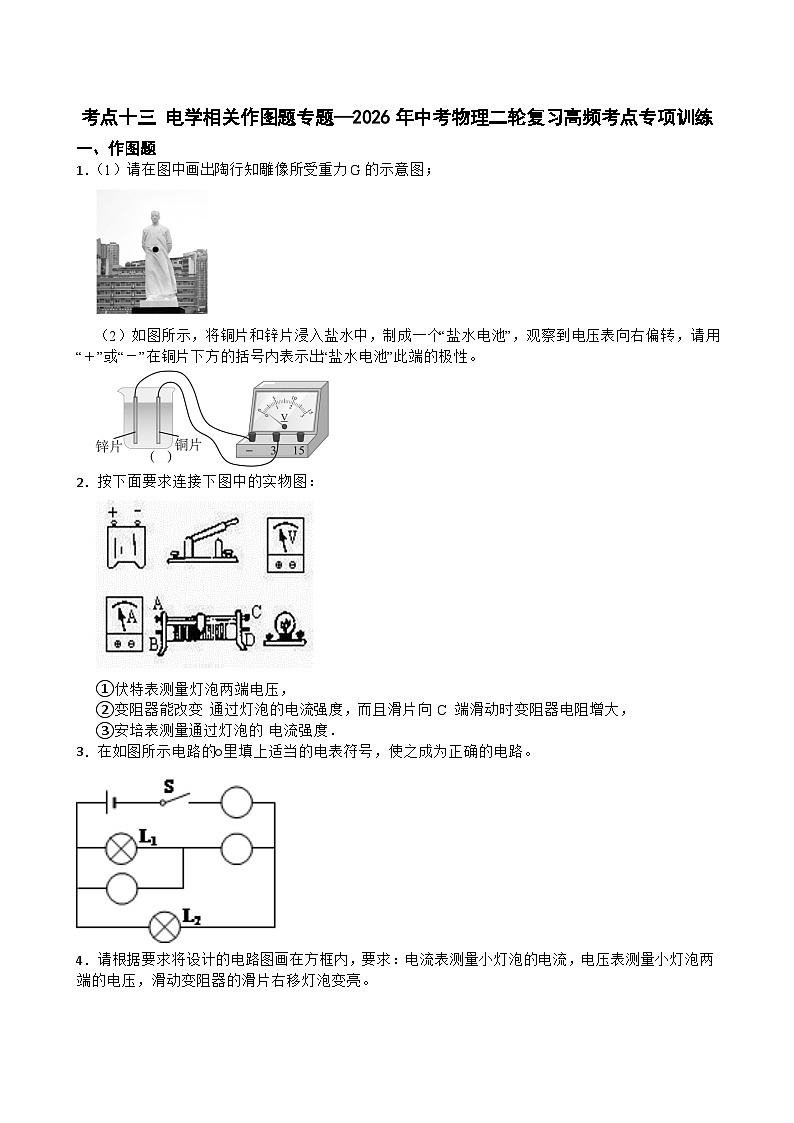

1．（1）请在图中画出陶行知雕像所受重力G的示意图；
（2）如图所示，将铜片和锌片浸入盐水中，制成一个“盐水电池”，观察到电压表向右偏转，请用“＋”或“－”在铜片下方的括号内表示出“盐水电池”此端的极性。
2．按下面要求连接下图中的实物图：
①伏特表测量灯泡两端电压，
②变阻器能改变 通过灯泡的电流强度，而且滑片向 C 端滑动时变阻器电阻增大，
③安培表测量通过灯泡的 电流强度．
3．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。
4．请根据要求将设计的电路图画在方框内，要求：电流表测量小灯泡的电流，电压表测量小灯泡两端的电压，滑动变阻器的滑片右移灯泡变亮。

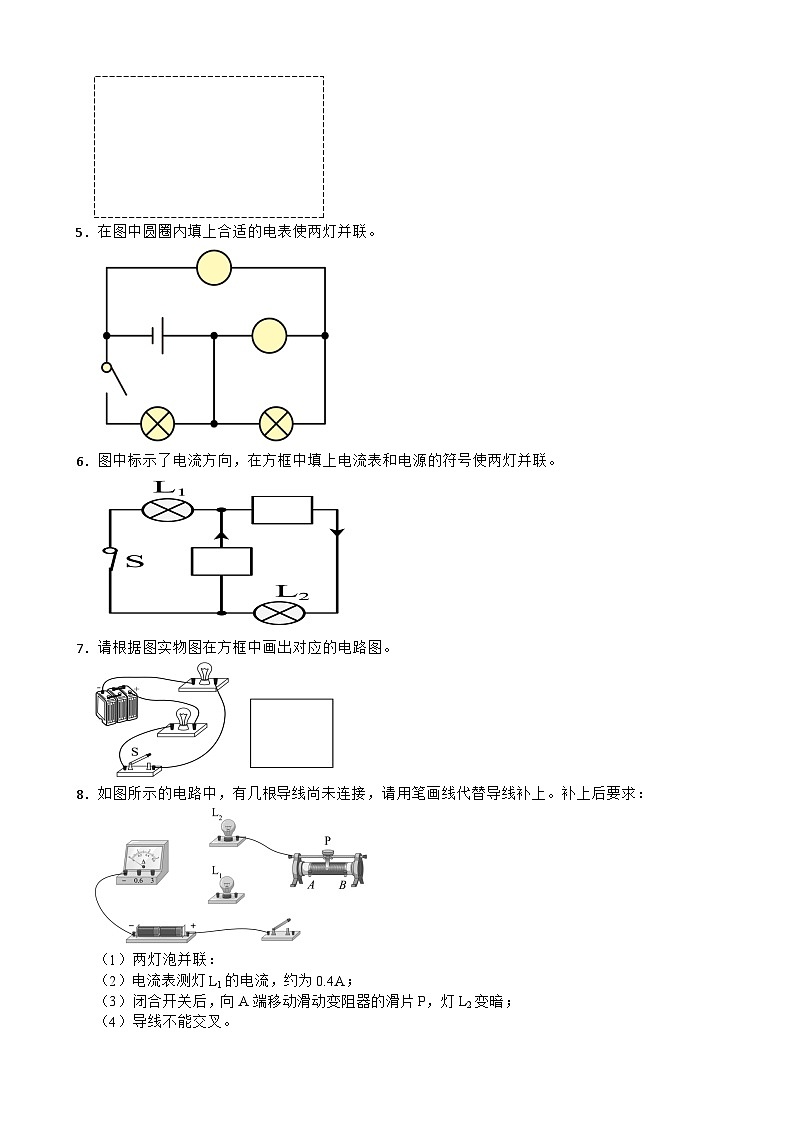

5．在图中圆圈内填上合适的电表使两灯并联。
6．图中标示了电流方向，在方框中填上电流表和电源的符号使两灯并联。
7．请根据图实物图在方框中画出对应的电路图。
8．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联：
（2）电流表测灯L1的电流，约为0.4A；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，灯L2变暗；
（4）导线不能交叉。
9．在图所示的方框内画出伏安法测小灯泡电阻的电路图。
10．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电流表的示数变小，小灯亮度不变。
11．在图的电路中，当两个开关都闭合时，两灯都能正常发光，请根据电流的方向，分别在方框中填入电流表或电池的符号．
12．如图，连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光．
13．根据图甲电路图连接图乙实物图。
14．小阳在跨学科实践课上，自制了一个可调光台灯，如图所示是电位器示意图，请在 A、B、C三个接线柱中选择两个连入电路，要求顺时针旋转滑片时灯泡变暗。
15．按要求作图：
（1）如图1甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图.请在图乙中画出钢丝钳剪钢丝时的动力臂L1，并在A点作出阻力F2.
（2）如图2所示，在杠杆AB上挂了一个重为G的物体.为使杠杆在图中的位置静止，请在杠杆上画出最小的动力F；
（3）用如图3所示的滑轮组提升一重物有两种绕绳方法，请画出最省力的一种.
（4）请在图4中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路
16．连接实物图：只闭合开关S时，电灯发光，电铃不发声；只闭合开关S1时，电灯不发光，电铃不发声；闭合开关S、S1时，电灯发光，同时电铃发声．
答案解析部分
1．【答案】(1)
(2)
2．【答案】
3．【答案】解：
4．【答案】
5．【答案】解：如图所示：
6．【答案】
7．【答案】
8．【答案】
9．【答案】
10．【答案】
11．【答案】解：如图所示：
12．【答案】解：如图所示：
13．【答案】
14．【答案】
15．【答案】（1）解：力臂是支点到力的作用线的距离。阻力：阻碍杠杆转动的力；如图所示：
（2）解：由杠杆平衡条件F1L1=F2L2可知，当阻力与阻力臂的乘积不变时，动力臂越大越省力。如图所示：
（3）解：滑轮组的组装原则是“偶定奇动，从里向外”，一个动滑轮最多能绕3股绳子，此时最省力，如图所示：
（4）解：并联电路中电流有多条路径。如图所示：
16．【答案】解：如图所示：
