2022年中考物理二轮专题复习+电学作图

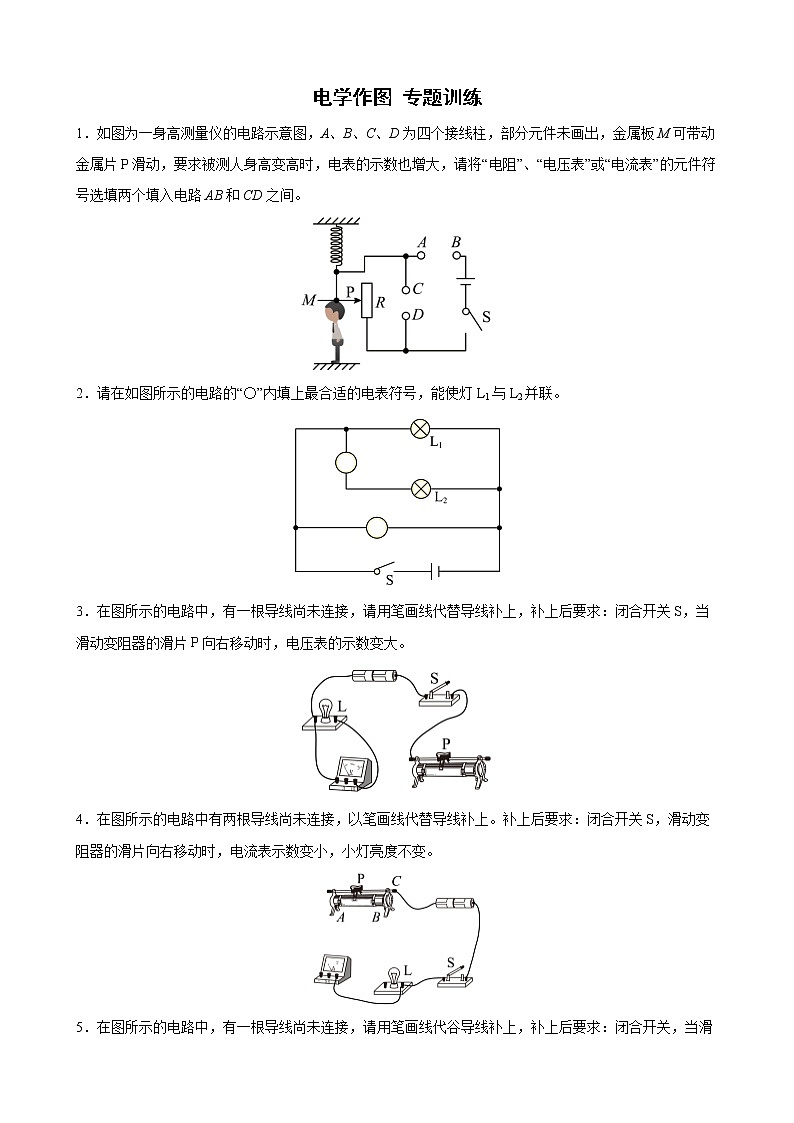

电学作图 专题训练

1．如图为一身高测量仪的电路示意图，A、B、C、D为四个接线柱，部分元件未画出，金属板M可带动金属片P滑动，要求被测人身高变高时，电表的示数也增大，请将“电阻”、“电压表”或“电流表”的元件符号选填两个填入电路AB和CD之间。

2．请在如图所示的电路的“〇”内填上最合适的电表符号，能使灯L1与L2并联。

3．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数变大。

4．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑动变阻器的滑片向右移动时，电流表示数变小，小灯亮度不变。

5．在图所示的电路中，有一根导线尚未连接，请用笔画线代谷导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变小。

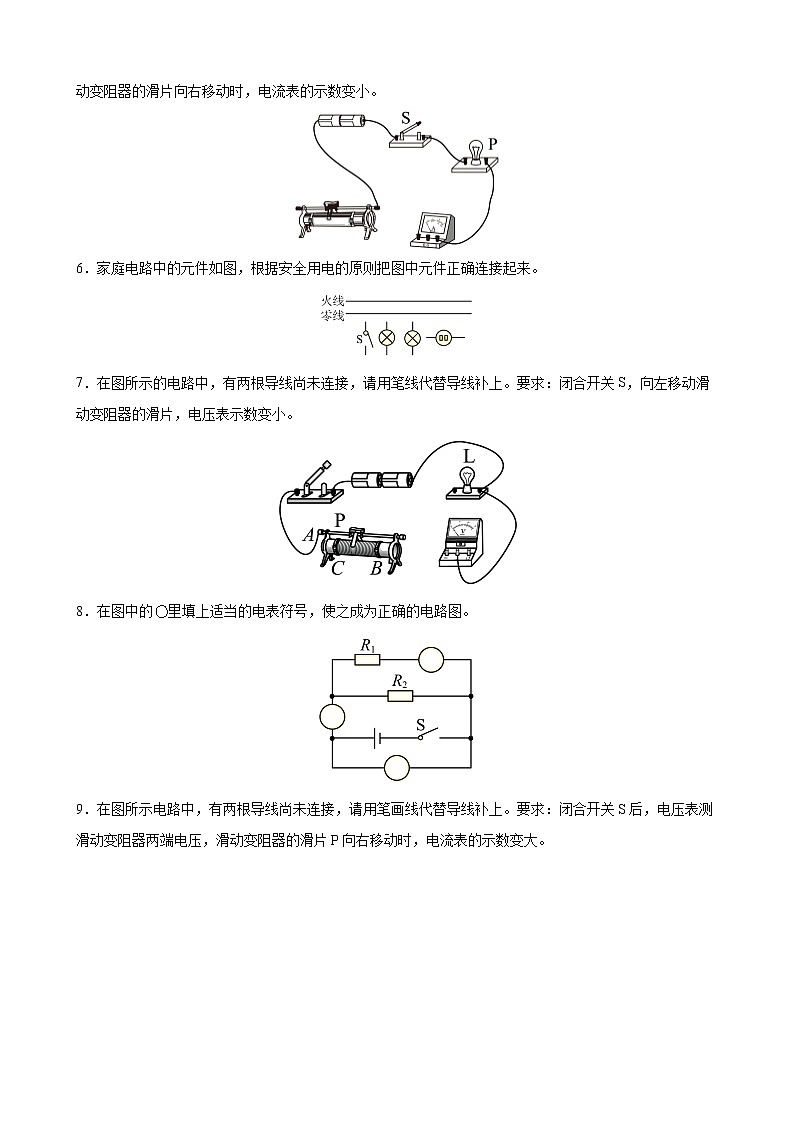

6．家庭电路中的元件如图，根据安全用电的原则把图中元件正确连接起来。

7．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。要求：闭合开关S，向左移动滑动变阻器的滑片，电压表示数变小。

8．在图中的里填上适当的电表符号，使之成为正确的电路图。

9．在图所示电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S后，电压表测滑动变阻器两端电压，滑动变阻器的滑片P向右移动时，电流表的示数变大。

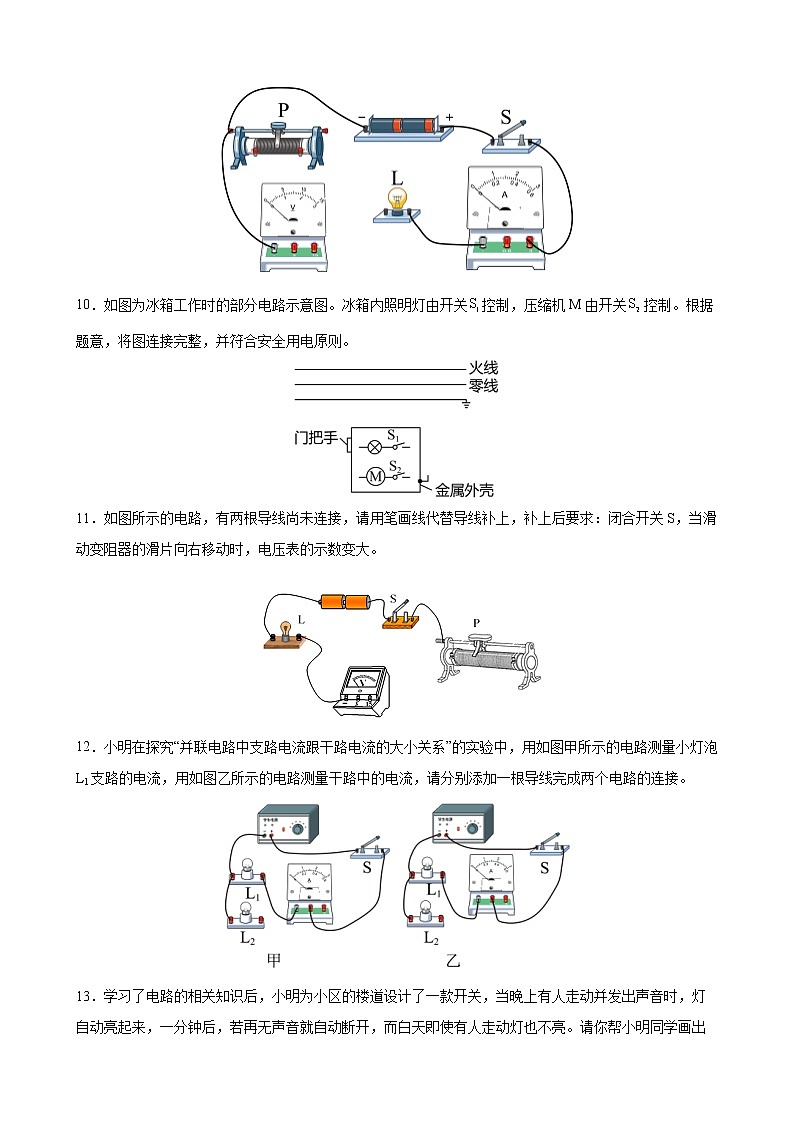

10．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关控制，压缩机M由开关控制。根据题意，将图连接完整，并符合安全用电原则。

11．如图所示的电路，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片向右移动时，电压表的示数变大。

12．小明在探究“并联电路中支路电流跟干路电流的大小关系”的实验中，用如图甲所示的电路测量小灯泡L1支路的电流，用如图乙所示的电路测量干路中的电流，请分别添加一根导线完成两个电路的连接。

13．学习了电路的相关知识后，小明为小区的楼道设计了一款开关，当晚上有人走动并发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开，而白天即使有人走动灯也不亮。请你帮小明同学画出符合要求的电路图。

14．利用图中实验器材设计电路，要求与并联，开关控制整个电路，电流表测量灯泡中的电流，电压表测量灯泡的电压，滑动变阻器能调节的亮度，且当划片P向右滑动时变亮。请将符合要求的电路图画在虚线框内，并按照所画电路图将左侧的实物连接起来，导线不能交叉。

15．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。请将图中的三孔插座和楼道中的声光控灯（天黑且有声时灯才亮）按照安全用电的原则接入电路。

16．有一个电源，一个开关，一个滑动变阻器R1，一个定值电阻R2，一个电压表，一个电流表，导线若干。按要求设计电路：①定值电阻R2与滑动变阻器R1串联；②电压表测量滑动变阻器R1两端的电压；③电流表测量电路中的电流，当滑片P向右移动时，电路中的电流减小。请在虚框里画出符合以上要求的电路图。

17．请根据实物图，在右侧的方框中画出对应的电路图。

18．为了测量一只约5Ω电阻R的精确阻值，连成如图所示的电路。电路中有一处连接错了，请你在接错的导线上打“×”，并画出正确的连线。

参考答案：

1．

【解析】

电压表的内阻很大，在电路中相当于断路，则A、B之间不能是电压表，否则电路断路。

（1）若A、B之间为电流表：

①当C、D之间为电压表时，电路为简单电路，电压表测电源电压示数不变，电流表测电路中的电流；当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，由可知电流表的示数减小，这与题目中电表的示数增大不符。

②当C、D之间为定值电阻时，R与定值电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过定值电阻的电流不变，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，由可知该支路的电流减小，因并联电路中干路电流等于各支路电流之和，所以，干路电流表示数减小，这与题目中电表的示数增大不符。

（2）若A、B之间为定值电阻：

①C、D之间不能为电流表，否则滑动变阻器被短路。

②C、D之间为电压表时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，当被测人身高变高时，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知电流表的示数减小，由可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。

由上述分析可知，AB之间填定值电阻的符号、CD之间填电压表的符号。如图所示

2．

【解析】

由图可知，上侧“〇”与灯L2串联在电路中，电压表不能与用电器串联，所以上侧“〇”中应填上电流表符号，下侧“〇”直接接在电源正负极上，如为电流表，会导致电源短路，烧坏电源，所以下侧“〇”中应填上电压表符号，这样灯L1与L2并联，所以电路图如图所示

。

3．

【解析】

闭合开关S，滑动变阻器与灯泡串联，电压表测灯泡的电压，当滑动变阻器的滑片P向右移动时，电压表的示数变大，可知电路的电流变大，电路的电阻变小，故滑动变阻器滑片以右的电阻丝连入电路中与灯泡串联，即把右下接线柱接入电路，如下图所示

4．

【解析】

【分析】

题目要求闭合开关，滑片向右移动时，电流表示数变小，小灯泡亮度不变，所以灯泡要与变阻器并联，它们互不影响；因为电流表示数变小，所以电流表要串联在滑动变阻器所在支路中，而变阻器的阻值要变大，所以变阻器的下方接线柱选A接线柱，A与电流表的负接线柱相连，C接线柱与灯泡的左接线柱相连，作图如下所示：

【点睛】

5．

【解析】

闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变小，则说明向右移动时滑动变阻器的电阻变大了，因此应接入滑动变阻器左下接线柱，如下图所示：

6．

【解析】

在家庭电路中，各用电器是并联连接的，工作时才不会相互影响，而开关要同时控制两灯，需要接在干路上，且接在火线和与灯泡之间，在断开时，才能切断灯泡与火线的连接。二孔插座的左孔接零线，右孔接火线，作图如下

7．

【解析】

根据题意，向左端移动滑动变阻器的滑片P时电压表示数变小，且只有两根导线尚未连接，说明电压表与灯泡并联，灯泡与变阻器串联；根据串联分压可知，向左端移动滑动变阻器的滑片P时其接入的电阻变大；如图所示：

8．

【解析】

电压表需并联在电路中，电流表需串联在电路中，电流表A1测R1电流，A2测总电流，电压表测电源电压，如图所示：

9．

【解析】

根据题意，滑动变阻器向右移动，电流表示数变大，则滑动变阻器应串联在电路中，向右滑动电流变大，由欧姆定律可知接入阻值变小，故滑动变阻器应选择下面右端接线柱；由于电源为两节干电池串联，总电压不超过3V，故电压表选择0~3V量程，电压表并联在滑动变阻器两端，如图所示

10．

【解析】

冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关控制，压缩机M由开关控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示

11．

【解析】

根据题意知道，应使灯泡与变阻器串联，电压表应与灯泡并联，由于当滑动变阻器的滑片向右移动时，电压表的示数变大，说明变阻器接入电路中的电阻变小，变阻器分得的电压变小，灯泡两端的电压变大，即电压表的示数变大，由图知道，可以把滑动变阻器的右下方接入电路，由电源是由两节干电池串联知道，电源电压为3V，故电压表的量程应为0～3V，电路如下图

12．

【解析】

甲图中，电流表要测量小灯泡L1支路的电流，则电流表与L1串联在一条支路上，将L2的右接线柱和电流表的“0.6A”接线柱用导线连接起来，如图所示：

乙图中，电流表要测量干路中的电流，将L2的右接线柱与电流表的的负接线柱用导线连接起来（也可以将L1的右接线柱与L2的右接线柱用导线连接），则L1与L2并联，电流表在干路中，如图所示：

13．

【解析】

经分析可知，“光控开关”和“声控开关”串联，共同控制灯泡，如下图所示

14．答案见解析

【解析】

先将电源和开关串联组成干路，再将电流表和灯泡串联，变阻器和灯泡串联后，分别接到干路的两端，最后把电压表与灯泡并联即可，电路图如图所示

按照电路图依次连接实物图中的各元件，注意电流表和电压表正、负接线柱的连接和量程的选择，电流表的量程根据灯中的电流可选小量程，而电源电压只有3V左右，因此电压表也只要选小量程即可，实物图如图所示

15．

【解析】

（1）只有当楼道中的“光控开关”、“声控开关”都闭合了，路灯才能亮，故这两个开关与灯泡串联；火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；

（2）三孔插座的接法：上孔接地线；左孔接零线；右孔有保险丝，所以接火线。如下图所示

16．

【解析】

按照要求将电流表与定值电阻和滑动变阻器串联，电压表和滑动变阻器并联，且滑动变阻器滑片P向右滑动其阻值变大，电路图如图所示：

17．

【解析】

由实物图可知，两个灯泡并联，电流表A2测量干路中的电流，电流表A1测量通过L2的电流，如图所示：

18．

【解析】

原电路中，电压表短路，电压表应与电阻R并联，且电流从正接线柱流入，负接线柱流出，故改动如下图所示：
