2022年中考物理二轮复习专题----电学作图

这是一份2022年中考物理二轮复习专题----电学作图，共14页。试卷主要包含了根据电路图连接实物图，请画出下面实物电路对应的电路图，请根据电路图连接实物电路等内容，欢迎下载使用。

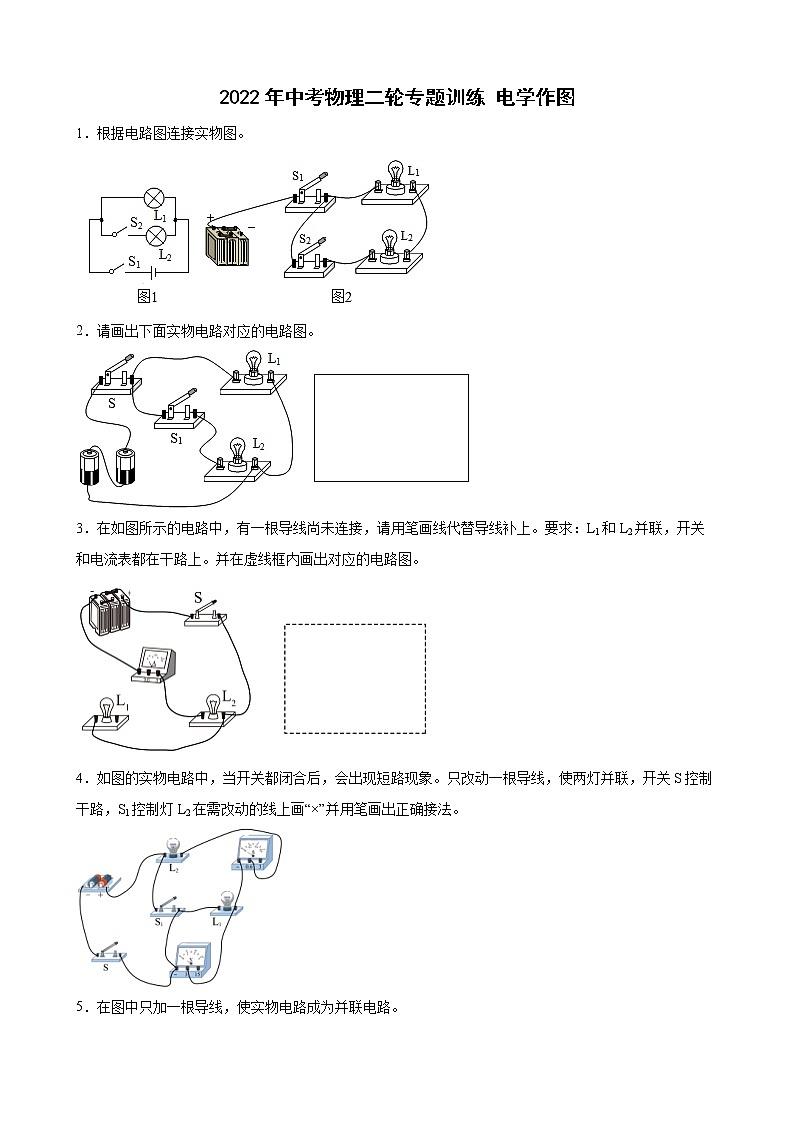

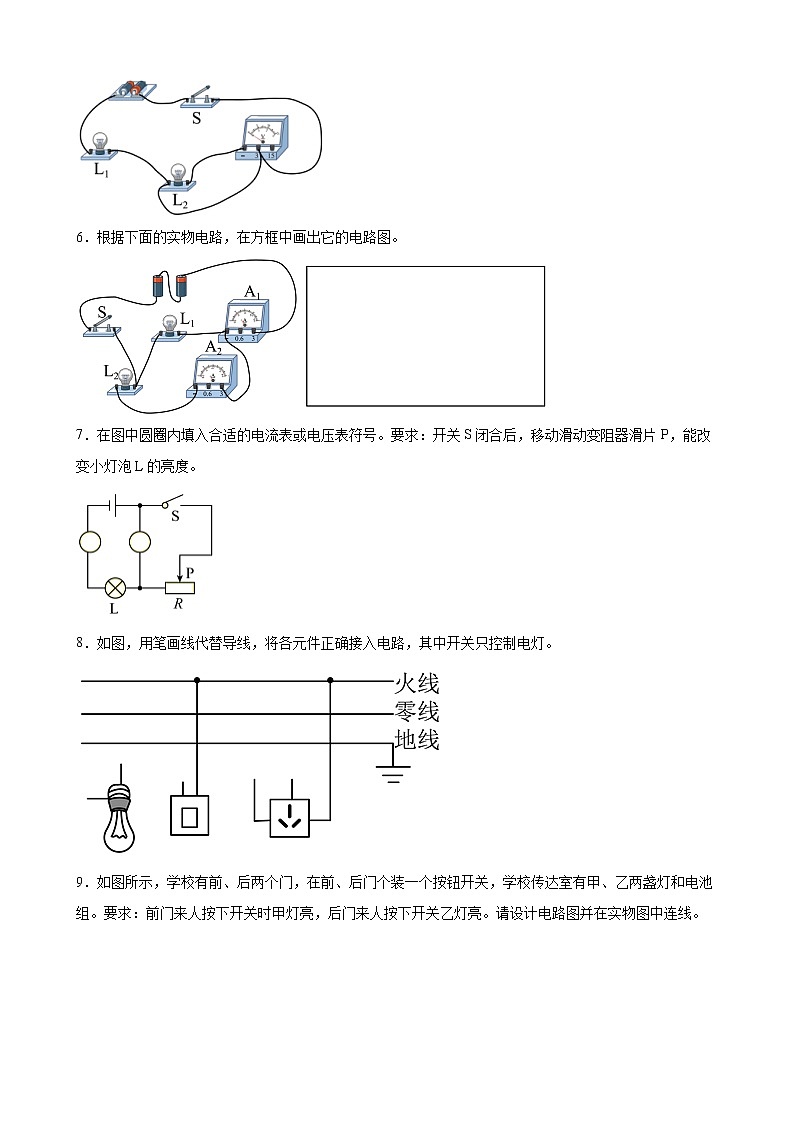

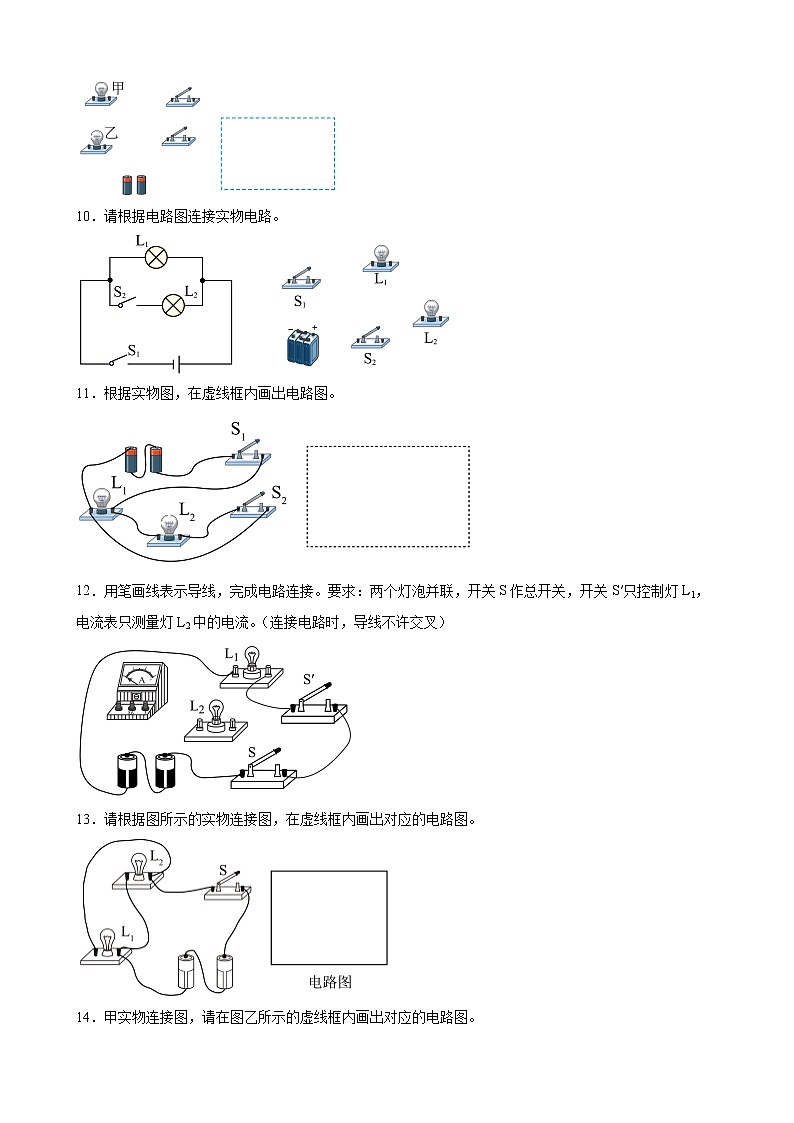

2022年中考物理二轮专题训练 电学作图 1．根据电路图连接实物图。2．请画出下面实物电路对应的电路图。3．在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。要求：L1和L2并联，开关和电流表都在干路上。并在虚线框内画出对应的电路图。4．如图的实物电路中，当开关都闭合后，会出现短路现象。只改动一根导线，使两灯并联，开关S控制干路，S1控制灯L2在需改动的线上画“×”并用笔画出正确接法。5．在图中只加一根导线，使实物电路成为并联电路。6．根据下面的实物电路，在方框中画出它的电路图。7．在图中圆圈内填入合适的电流表或电压表符号。要求：开关S闭合后，移动滑动变阻器滑片P，能改变小灯泡L的亮度。8．如图，用笔画线代替导线，将各元件正确接入电路，其中开关只控制电灯。9．如图所示，学校有前、后两个门，在前、后门个装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关乙灯亮。请设计电路图并在实物图中连线。10．请根据电路图连接实物电路。11．根据实物图，在虚线框内画出电路图。12．用笔画线表示导线，完成电路连接。要求：两个灯泡并联，开关S作总开关，开关S′只控制灯L1，电流表只测量灯L2中的电流。（连接电路时，导线不许交叉）13．请根据图所示的实物连接图，在虚线框内画出对应的电路图。14．甲实物连接图，请在图乙所示的虚线框内画出对应的电路图。15．画出下面实物图的电路图。16．在图中的〇里填上适当的电表符号，使之成为正确的电路图。17．根据以下要求，设计电路，用笔画线代替导线在图丙中画出相应的实物连接图。（导线不能交叉）要求：①只闭合S1时，红灯、绿灯都发光；②只闭合S2时，两灯均不发光；③S1、S2都闭合时，红灯发光、绿灯不发光。18．用笔画线代替导线，根据如图电路图连接实物图，导线不能交叉。
参考答案：1．【解析】由图1可知，该电路为并联电路，开关S1在干路中控制整个电路；开关S2与L2串联在支路中；根据电路图连接实物图如下：2．【解析】根据实物图可知，闭合开关，电流从电源正极出发经过开关S开始分支，一路经过灯泡L1；另一路经过开关S1、灯泡L2，然后两路汇合，回到电源的负极。电路图如图所示：3．          【解析】[1]根据题目要求，图中电流从正极流出，经开关后应分成两支，两支电流汇合再通过电流表回到电源负极，实物图如下图所示：[2]两个灯泡并联，开关在干路中，电流表在干路中，电流表测量干路中的电路，根据实物图画出电路图，如图所示：4．【解析】把电源正极连到L2左侧的导线接到L2右侧即可，如下图所示：5．【解析】从L1左侧连接到L2右侧即为并联电路，如下图所示：6．【解析】由实物图可知，两个灯泡并联，电流表A1测量干路中的电流，电流表A2测量通过L2的电流，开关在干路中，如图所示：7．【解析】要滑动变阻器改变灯泡的亮度，即电源、滑动变阻器、灯泡和电流表需要串联，故左侧圆圈内应为电流表；如果右侧圆圈内为电流表，滑动变阻器与电流表并联，发生短路，不能够改变小灯泡L的亮度，所以，右侧圆圈内应为电压表，如下图8．【解析】火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；三孔插座的上孔接地线、左孔接零线、右孔接火线，如图所示：9．【解析】由题意知，甲、乙两个电灯并联，前门开关控制甲灯、后门开关控制乙灯；即甲灯亮时表示前门有人；乙灯亮时，表示后门有人，电路图和实物电路图如图所示：10．【解析】原电路中，两灯并联，开关S2与灯L2串联，只控制灯L2；开关S1在干路中，控制整个电路，根据电路图连接实物图，如下图所示：11．【解析】分析实物图，电流从正极出发开始分支，一支经过灯泡L1，另一支经开关S2、灯泡L2，两支共同汇合成一路后，在干路接开关S1回到电源负极，如下图所示：12．【解析】开关与控制的电路串联，开关S作总开关，S接在干路上，开关S′只控制灯L1，S′只与L1串联。电流表与待测电路串联，电流表只测量灯L2中的电流，故电流表与灯L2串联。先把流表与灯L2串联，因两灯泡并联，故再分别并到电源的负极和开关S的右侧即可，如下图所示：13．【解析】由实物图可知，电流从电源的正极流出，经开关S后分为两个支路，故这是一个并联电路，如图所示：14．【解析】电流从电源正极出发，经右边开关后分支，一条支路经过一个开关、灯泡；另一条支路经过另一个开关、灯泡，然后汇合回到电源负极，即两灯并联；电路图如下图所示：15．【解析】根据电流流向判定，灯L1、L2并联，S3在干路上，控制整个电路，开关S1在 L1的支路上，开关S2在L2的支路上，作图如下：16．【解析】由图知道，电流从电源的正极出来，先经过电阻，然后需要经过灯泡和开关，回到电源的负极，上面的电表与灯泡并联，为电压表，下面的电表与灯泡串联为电流表，如下图17．【解析】①只闭合时，红灯、绿灯都发光；②只闭合时，两灯均不发光；③、都闭合时，红灯发光、绿灯不发光。由此可知，两灯应串联，开关应在干路上，开关与绿灯并联，当闭合时，则绿灯短路，如下图所示18．【解析】根据电路图可知，该电路为并联电路，开关S1在干路中控制整个电路，开关S2控制灯泡L2；根据电流流向，电流从电源正极出发，依次串联灯泡L2、开关S2、开关S1，回到负极；再将灯泡L1串联并联到灯泡L2、开关S2的两端，实物图如下图所示
