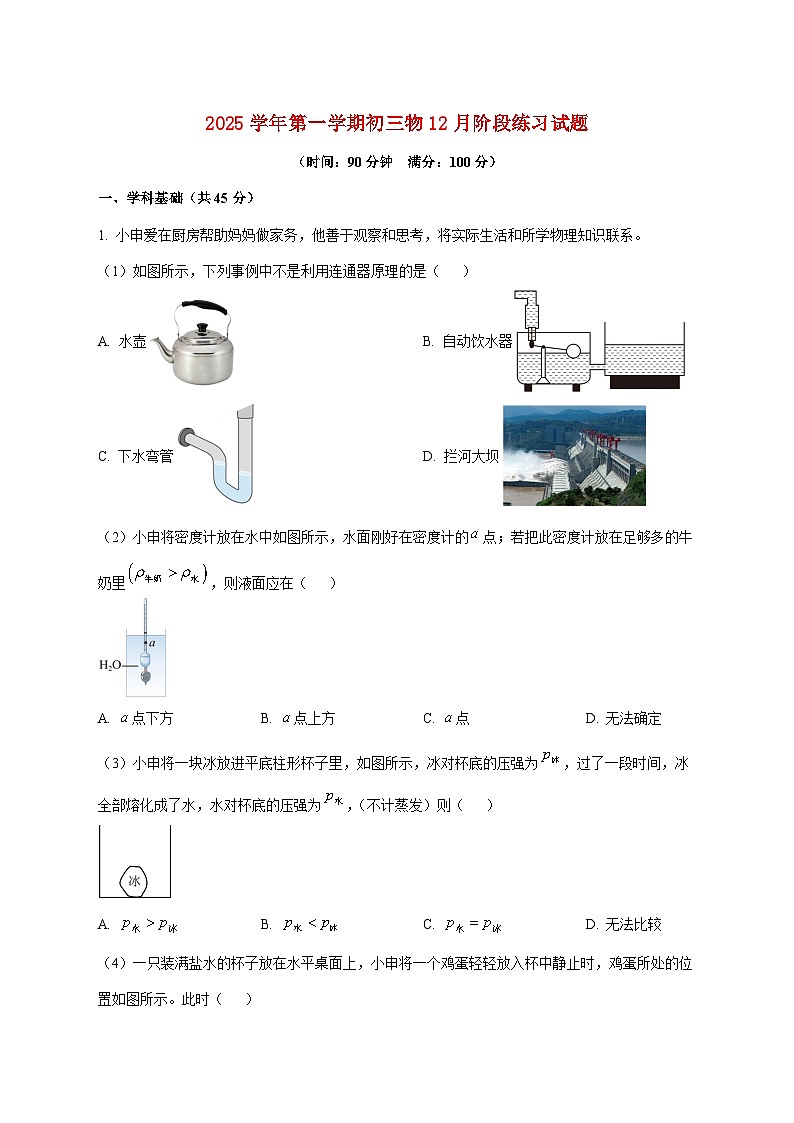

一、学科基础（共45分）
1. 小申爱在厨房帮助妈妈做家务，他善于观察和思考，将实际生活和所学物理知识联系。
（1）如图所示，下列事例中不是利用连通器原理的是（ ）
A. 水壶B. 自动饮水器
C. 下水弯管D. 拦河大坝
（2）小申将密度计放在水中如图所示，水面刚好在密度计的点；若把此密度计放在足够多的牛奶里，则液面应在（ ）
A. 点下方B. 点上方C. 点D. 无法确定
（3）小申将一块冰放进平底柱形杯子里，如图所示，冰对杯底的压强为，过了一段时间，冰全部熔化成了水，水对杯底的压强为，（不计蒸发）则（ ）
A. B. C. D. 无法比较
（4）一只装满盐水的杯子放在水平桌面上，小申将一个鸡蛋轻轻放入杯中静止时，鸡蛋所处的位置如图所示。此时（ ）
A. 杯底所受的液体压力变大B. 杯底所受的液体压强变大
C. 桌面受到杯子的压力变大D. 桌面受到杯子的压力不变

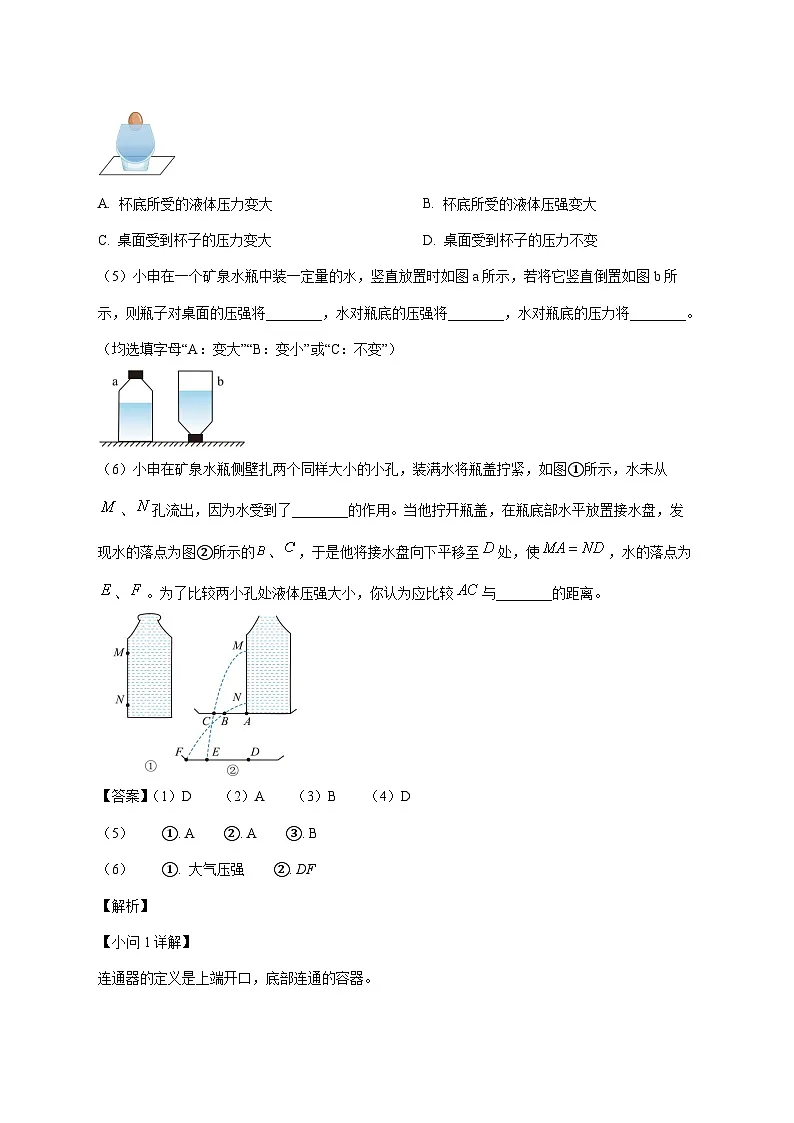

（5）小申在一个矿泉水瓶中装一定量的水，竖直放置时如图a所示，若将它竖直倒置如图b所示，则瓶子对桌面的压强将________，水对瓶底的压强将________，水对瓶底的压力将________。（均选填字母“A：变大”“B：变小”或“C：不变”）
（6）小申在矿泉水瓶侧壁扎两个同样大小的小孔，装满水将瓶盖拧紧，如图①所示，水未从、孔流出，因为水受到了________的作用。当他拧开瓶盖，在瓶底部水平放置接水盘，发现水的落点为图②所示的、，于是他将接水盘向下平移至处，使，水的落点为、。为了比较两小孔处液体压强大小，你认为应比较与________的距离。

【答案】（1）D （2）A （3）B （4）D
（5） ①. A ②. A ③. B
（6） ①. 大气压强 ②. DF
【解析】
【小问1详解】

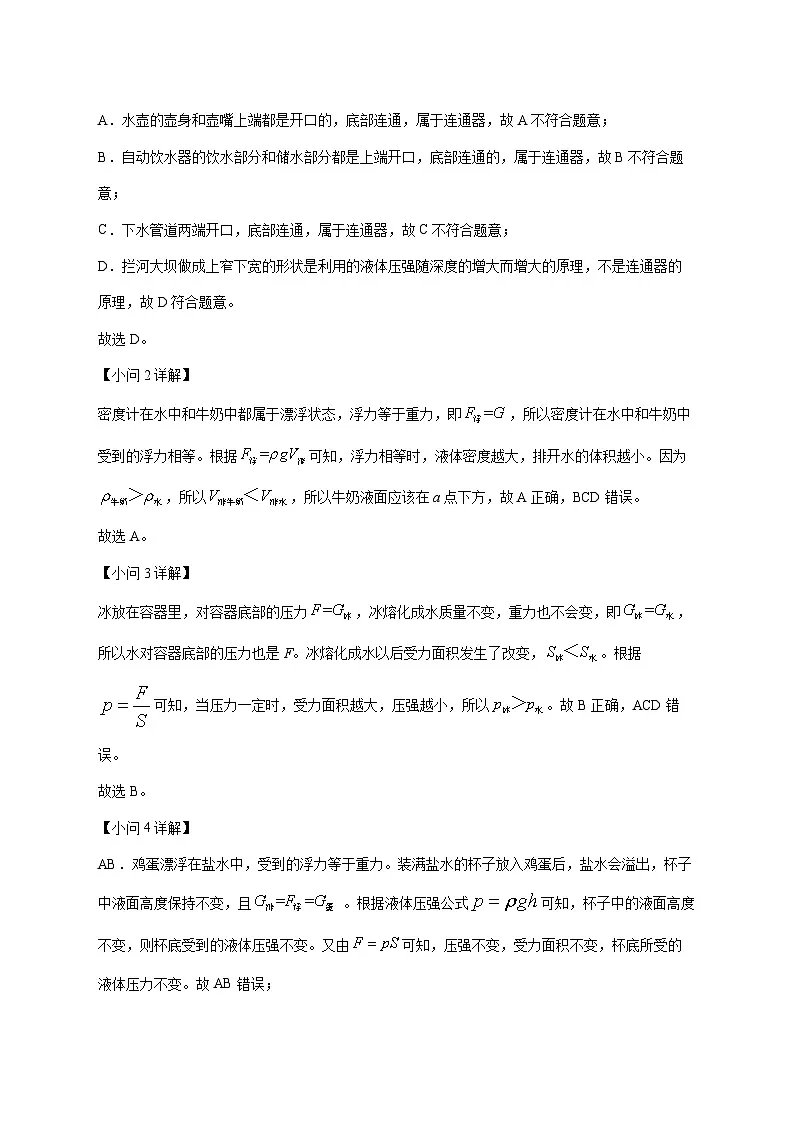

连通器的定义是上端开口，底部连通的容器。
A．水壶的壶身和壶嘴上端都是开口的，底部连通，属于连通器，故A不符合题意；
B．自动饮水器的饮水部分和储水部分都是上端开口，底部连通的，属于连通器，故B不符合题意；
C．下水管道两端开口，底部连通，属于连通器，故C不符合题意；
D．拦河大坝做成上窄下宽的形状是利用的液体压强随深度的增大而增大的原理，不是连通器的原理，故D符合题意。
故选D。
【小问2详解】
密度计在水中和牛奶中都属于漂浮状态，浮力等于重力，即，所以密度计在水中和牛奶中受到的浮力相等。根据可知，浮力相等时，液体密度越大，排开水的体积越小。因为，所以，所以牛奶液面应该在a点下方，故A正确，BCD错误。
故选A。
【小问3详解】
冰放在容器里，对容器底部的压力，冰熔化成水质量不变，重力也不会变，即，所以水对容器底部的压力也是F。冰熔化成水以后受力面积发生了改变，。根据可知，当压力一定时，受力面积越大，压强越小，所以。故B正确，ACD错误。
故选B。
【小问4详解】
AB．鸡蛋漂浮在盐水中，受到的浮力等于重力。装满盐水的杯子放入鸡蛋后，盐水会溢出，杯子中液面高度保持不变，且 。根据液体压强公式可知，杯子中的液面高度不变，则杯底受到的液体压强不变。又由可知，压强不变，受力面积不变，杯底所受的液体压力不变。故AB错误；
CD．放入鸡蛋前，将杯子、盐水看成一个整体，桌面受到的压力等于杯子、盐水总重力。放入鸡蛋后排开盐水的重力等于鸡蛋的重力，即，所以总重力不变，故桌面受到的杯子的压力不变，故C错误，D正确。
故选D。
【小问5详解】
[1]瓶子对桌面的压力等于瓶子和水的总重力，倒置前后总重力不变，倒置后受力面积变小。根据，压力F不变，受力面积S变小，压强变大，故选A；
[2]倒置后水的深度h变大，水的密度ρ不变，根据可知，压强变大，故选A；
[3]倒置前，如图a所示，有水部分的瓶子形状规则，所以水对瓶底的压力为
倒置后，瓶子变成一个上宽下窄的容器，水的重力一部分由瓶壁承担，水对瓶底的压力小于水的重力，所以压力变小，故选B。
【小问6详解】
[1]装满水拧紧瓶盖后，水未从M、N孔流出，是因为瓶内上方的压强小于外界大气压强，大气压强对孔处的水产生了压力，阻碍了水的流出，所以水未从、孔流出，因为水受到了大气压强的作用；
[2]要比较两小孔处的液体压强大小，需控制下落高度相同，通过水的水平射程来反映压强大小，压强越大，射程越远。已知MA=ND，因此应比较AC与DF的距离。
2. 暑假里，好多同学去了海边游玩
（1）在海边游玩时，赤脚踩在沙子上感觉烫脚，而踏入海水中却感觉凉爽。沙子和海水温度差异的主要原因是它们的________不同；
A. 密度B. 比热容C. 热值D. 质量
（2）白天，太阳照射使海水和沙子温度升高，这个过程是通过________（选填字母“A：做功”或“B：热传递”）方式改变物体内能；夜晚，海水和沙子温度降低，________（选填字母“A：海水”或“B：沙子”）降温更快，请在图虚线框内用箭头表示此时风的方向；
（3）两个物体之间发生热传递的条件是两个物体之间有不同的（ ）；
A. 质量B. 热量C. 温度D. 内能
（4）如图玉龙雪山的山顶上终年积雪，当气温升高时，积雪会________变为水。这些水顺着山势流淌下来，汇聚成河。水流动过程中，在阳光的照射下汽化变成水蒸气，散发到空气中。夜晚，温度降低，部分水蒸气又会遇冷________成小水滴形成云。冬季，有时会看到美丽的雾凇景象，那是因为空气中的水蒸气遇冷________成小冰晶形成。（以上空格均选填字母“A：熔化”或“B：凝固”或“C：汽化”或“D：液化”或“E：升华”或“F：凝华”）
【答案】（1）B （2） ① B ②. B
（3）C （4） ①. A ②. D ③. F
【解析】
【小问1详解】
沙子和海水温度差异的主要原因是它们的比热容不同，当它们的质量与吸收的热量相同时，它们升高的温度不同，故ACD不符合题意，B符合题意。
故选B。
【小问2详解】
[1]太阳照射使海水和沙子温度升高，这个过程海水和沙子吸收热量，内能增大，是通过热传递的方式改变物体内能。
[2]夜晚，海水和沙子温度降低，由于海水的比热容较大，当海水和沙子的质量与放出的热量相同时，沙子降低的温度较多，则沙子降温更快，则夜晚沙子的温度低于海水的温度，海面上方的空气膨胀上升，风从陆地吹向海水，如图所示：
【小问3详解】
两个物体之间有不同的温度是两个物体之间发生热传递的条件，故ABD不符合题意，C符合题意。
故选C。
【小问4详解】
[1]如图玉龙雪山的山顶上终年积雪，当气温升高时，积雪会吸热熔化变为液态的水。
[2]夜晚，温度降低，部分水蒸气又会遇冷放热液化为液态的水滴形成云。
[3]雾凇是因为空气中的水蒸气遇冷放热凝华成固态的小冰晶形成的。
3. 秋天的阳光洒满校园，学校如期举行运动会。
（1）如图所示，在“趣味推物”比赛中，若小松用50牛的水平推力使重为200牛的箱子水平匀速直线运动了2米，则他对箱子做的功为________J；
（2）如图所示是小松同学扔实心球的情景（包含四个过程）。其中，手对实心球做功的过程是________（选填序号）。实心球下落过程中，动能________，重力势能________；（最后两空均选填字母“A：增大”“B：不变”或“C：减小”）

（3）关于功率，下列说法正确的是（ ）；
A. 做功多的机械，功率一定大B. 做功时间短的机械，功率一定大
C. 功率大的机械，做功一定快D. 做相同的功，所用时间短的机械，功率一定小
（4）小新在参加跳远运动时，看见自己踩在沙坑里的脚印，很好奇脚印的深浅和什么因素有关系，于是展开了相关的探究。他利用木条、橡皮泥、包装带和钩码进行探究活动：
①如图所示，将橡皮泥做成长方体平放于木条上方，把包装带撕成相同宽度的两段，并将两段包装带绕过橡皮泥，且在包装带下方挂上数量不同的钩码，目的是研究压力的作用效果与________的关系；
②实验过程中，小新同学是通过观察________来比较压力作用效果；
③接着，他想探究压力的作用效果与受力面积的关系，应进行的操作是：将橡皮泥恢复原状，把包装带撕成________宽度的两段，两包装带下方挂________数量的钩码（均选填字母“A：相同”或“B：不同”）；
④小新想根据脚印推断所属人的体重，于是进行了以下的实验操作：
A.裁剪一个与脚印________相同的轻质硬纸板，并将其放置于学校的水平沙地上
B.在纸板上面缓慢添加重物，直至纸板和脚印陷入沙子中的________相同
C.测量、计算纸板上重物的总质量，该总质量即为脚印所属人的质量
请解释纸板上重物的总质量可以替代脚印所属人的质量的原因。________
【答案】（1）100 （2） ①. ①③ ②. A ③. C （3）C
（4） ①. 压力大小 ②. 橡皮泥的凹陷程度 ③. B ④. A ⑤. 形状 ⑥. 深度 ⑦. 见解析
【解析】
【小问1详解】
小松对箱子做的功为
【小问2详解】
[1]①小松将地上的球捡起来，球在力的方向上通过了一定的距离，故手对实心球做功，故①符合题意。
②小松将球举起停在空中不动，球没有在力的方向上移动距离，故手对实心球没有做功，故②不符合题意；
③小松挥动球，手对球施加了力，球在与手接触的一段时间内通过了一定的距离，故手对实心球做功，故③符合题意；
④球飞出去，球由于惯性向前运动，手没有对球施加力，故手对实心球没有做功，故④不符合题意。
综上分析可知，手对球做功的过程有①③。
[2][3]实心球下落过程中，质量不变，速度增大，动能增大，即A；实心球下落过程中，质量不变，高度减小，重力势能减小，即C。
【小问3详解】
AB．物体在单位时间完成的功叫功率，功率与做功的多少和时间的长短两个物理量有关，只知道一个物理量，无法确定功率的大小，故AB错误；
C．功率是表示做功快慢的物理量，功率大的机械，做功一定快，故C正确；
D．由可知做相同的功，所用时间短的机械，功率一定大，故D错误。
故选C。
【小问4详解】
①[1]在包装带下方挂上数量不同的钩码，橡皮泥受到的压力大小不同，目的是研究压力的作用效果与压力大小的关系。
②[2]小新同学是通过观察橡皮泥的凹陷程度来比较压力作用效果，橡皮泥的凹陷程度越大，压力作用效果越明显，使用了转换法。
③[3][4]小新同学想继续探究压力的作用效果与受力面积的关系，根据控制变量法，应该控制压力的大小相同，改变受力面积，所以应进行的操作是：将橡皮泥恢复原状，把包装带撕成不同宽度的两段，两包装带下方挂相同数量的钩码。
④[5][6][7]裁剪一个与脚印形状相同的轻质硬纸板，并将其放置于学校的水平沙地上，此时控制了受力面积相同，在纸板上面缓慢添加重物，直至纸板和脚印陷入沙子中的深度相同，则此时压力大小与人对地面的压力相同。由可知，在压强和受力面积一定时，压力也相等，而在水平面上压力的大小等于重力，由重力公式可知，它们的质量相等。
4. 我国东海丰富的鱼类资源为我国渔业发展提供了重要的支撑
（1）捕鱼船上的船员探测到海面下深度为30m处存在鱼群，该处海水压强为________Pa（海水密度近似等于水的密度）；船员利用渔网将鱼群捕捞至捕鱼船后，捕鱼船排开海水的质量________；（选填字母“A：增大”“B：减小”或“C：不变”）。
（2）赛龙舟活动是我国民间传统的水上体育娱乐项目。划龙舟时，人使用的船桨可以看作杠杆，船桨的使用特点是________。如图所示工具在使用时，也具有船桨的使用特点的是（ ）；
A.钓鱼竿 B.托盘天平
C.核桃夹 D.开瓶器
（3）在物理跨学科作业中，同学们亲手制作了小帆船并进行测试和比赛。
①体积为、密度为的物块漂浮在水面上，受到的浮力为________N。向水中加盐时，物块受到的浮力将________；（选填字母“A：变小”、“B：不变”或“C：变大”）.
②在帆船载重比赛中，小帆船排开水的体积是，小帆船所受到的浮力为________N。在帆船航行比赛中，两艘帆船A和B并排快速行驶，当两船间距较小时，两船相互“吸引”发生了碰撞事故。产生这一现象的原因是：当间距较小时，两船之间水的流速________（选填字母“A：大”或“B：小”），两船内侧压强________（选填字母“A：大于”、“B：等于”或“C：小于”）两船外侧压强，水流的压力差使得两船发生了碰撞。
【答案】（1） ①. ②. A
（2） ①. 费力省距离 ②. A
（3） ①. 6 ②. B ③. 15 ④. A ⑤. C
【解析】
【小问1详解】
[1]该处海水压强为
[2]船员利用渔网将鱼群捕捞至捕鱼船后，鱼船重力变大，渔船漂浮，浮力等于重力，故浮力变大，根据阿基米德原理，浮力等于排开液体的重力，排开液体的重力变大，故捕鱼船排开海水的质量变大，故选A。
【小问2详解】
[1]船桨在使用过程中，动力臂小于阻力臂，属于费力杠杆，费力但是可以省距离。
[2]A．钓鱼竿在使用过程中，动力臂小于阻力臂，属于费力杠杆，故A符合题意；
B．托盘天平在使用过程中，动力臂等于阻力臂，属于等臂杠杆，故B不符合题意；
C．核桃夹在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C不符合题意；
D．开瓶器在使用过程中，动力臂大于阻力臂，属于省力杠杆，故D不符合题意；
故选A。
【小问3详解】
①[1]物块漂浮，受到的浮力等于自身重力，即
[2]如果在水中加入一些盐，物块静止后仍然在水中漂浮，物块受到的浮力等于其重力，自重G不变，所以，物块受到的浮力不变，故选B。
②[3]在帆船载重比赛中，小帆船排开水的体积是，小帆船所受到的浮力为
[4][5]两艘并排的船，它们在航行时，常常不由自主地碰在一起，这是由于两船水流速度大，压强小，两船外侧水流速度小，压强大，两船内侧压强小于两船外侧压强，形成向里的压力差，使两船相互靠拢而碰撞。
二、学科综合（共55分）
5. 汽车行驶过程中的安全与清洁问题越来越被人们重视。
（1）混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电。汽车启动时，内燃机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶；当需要高速行驶，蓄电池储存电能过低时，改由内燃机工作，一方面向车轮输送动力，另外通过电机给蓄电池充电。
①当发电机给蓄电池充电时，蓄电池相当于________（选填字母“A：用电器”或“B：电源”），蓄电池的化学能________（选填字母“A：增大”或“B：减小”）。
②在该混合动力汽车上装有一种定时音乐播放器，其原理如图甲所示。当闭合开关S，“定时开关”处于闭合状态时，播放器________（选填字母：“A：会”或“B：不会”）播放音乐。
③图乙所示是四冲程汽油机的________冲程。汽车行驶过程中，闻到尾气有汽油味，说明汽油没有完全燃烧，则汽油的热值________（选填字母“A：变大”、“B：变小”或“C：不变”）、若该汽油机使用热值更高的燃料，则汽油机的效率________（选填字母“A：变大”、“B：变小”或“C：不变”）。
（2）氢燃料具有清洁无污染、效率高等优点。某大巴车使用氢燃料电池。［，］
①质量为0.3kg的氢燃料完全燃烧放出的热量为________？
②若这些热量全部被质量为400kg、温度为10℃的水吸收，能使水的温度升高________？（在1标准大气压下）
③0.3kg氢燃料可供该型号氢燃料电池大巴车以70KW的恒定功率匀速行驶300s，则该氢燃料电池大巴车的效率为________？
（3）车上司机座位的座椅垫具有电加热功能，如图甲所示。该座椅垫有“高温”“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，其电源电压为24V，S为挡位切换开关，和为电热丝。

①试分析当挡位切换开关接触点________时（选填“a”或“b”），该座椅垫处于“高温”挡加热状态，请说明理由________。
②当该座椅垫处于“高温”挡加热状态时，加热100s，产生的热量是________？
③电热丝的阻值是________？
【答案】（1） ① A ②. A ③. B ④. 做功 ⑤. C ⑥. C
（2） ①. ②. ③.
（3） ①. b ②. 当开关接时，只有接入电路，电路中的电阻较小，由可知，此时电路消耗的功率较大，处于高温挡 ③. ④.
【解析】
【小问1详解】
①[1]当发电机给蓄电池充电时，蓄电池消耗电能，将电能转化为化学能储存起来，此时蓄电池相当于用电器，故选A。
[2]在充电过程中，蓄电池的化学能增大，故选A。
②[3]由图甲可知，当闭合开关S，“定时开关”处于闭合状态时，播放器被短路，电流不经过播放器，所以播放器不会播放音乐，故选B。
③[4]由图乙可知，此时两个气门均关闭，活塞往下运动，所以该冲程为做功冲程。
[5]热值是燃料的一种特性，它只与燃料的种类有关，与燃料是否完全燃烧等因素无关。所以汽油没有完全燃烧，汽油的热值不变，故选C。
[6]热机效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比。若该汽油机使用热值更高的燃料，燃料完全燃烧放出的热量增多，但用来做有用功的能量与燃料完全燃烧放出的能量的比值不变，即汽油机的效率不变，故选C。
【小问2详解】
[1]质量为的氢燃料完全燃烧放出的热量为
[2]氢气燃烧释放的热量全部被水吸收，则，由可知，水升高的温度为
[3]氢燃料电池大巴车做的有用功为：
氢燃料电池大巴车的效率为
【小问3详解】
[1][2]观察图乙电路图可知，当开关接时，和串联接入电路，电路中的电阻较大，由可知，此时电路消耗的功率较小，处于低温挡；当开关接时，只有接入电路，电路中的电阻较小，由可知，此时电路消耗的功率较大，处于高温挡。
[3]当该座椅垫处于“高温”挡加热状态时，加热 产生的热量为
[4]当电路处于高温挡时，电路中只有接入电路，由可知，高温挡的阻值为
当电路处于低温挡时，和串联接入电路，由可知，低温挡的总电阻为
则的阻值为
6. 某小组进行“探究电流与电阻关系”的实验。他们设计了如图甲所示的实验电路。实验室中可选用的器材有两节新干电池，电流表、电压表各一只，开关一个，阻值为10Ω、20Ω、30Ω、50Ω的定值电阻各一个，滑动变阻器一个，导线若干。

（1）小组同学连接的实物图如图乙所示，闭合开关前，应将滑片移至________端。（选填“A”或“B”）
（2）闭合开关后，移动滑动变阻器的滑片时，发现电流表示数始终为0，而电压表示数不为0且接近电源电压，则发生这种现象的故障原因可能是________________。（仅考虑用电器一处故障）
（3）故障排除后，移动滑动变阻器滑片，使电压表示数为2.0V，读出电流表示数后，断开开关，他直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续进行实验，闭合开关，电压表示数如图丙所示，要完成这次实验，接下来他应将滑动变阻器滑片向________（选填“A.左”或“B.右”）端移动，并观察________（选填“A电流表”或“B电压表”），使其示数为________V。
（4）当改用50Ω的电阻继续实验时，他们发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为原因可能是（ ）（不定项）
A.滑动变阻器的最大阻值太大 B.电压表测量范围选小了
C.滑动变阻器的最大阻值太小 D.电源电压太小了
E.电源电压太大了
【答案】（1）A （2）定值电阻断路
（3） ①. A ②. B ③. 2
（4）CE
【解析】
【小问1详解】
为了保护电路，闭合开关前，应将滑片移至阻值最大的A端。
小问2详解】
由图甲得，定值电阻与滑动变阻器串联，电压表测量定值电阻的电压，电流表测量电路电流。闭合开关后，移动滑动变阻器的滑片时，发现电流表示数始终为0，而电压表示数不为0且接近电源电压，说明电路出现断路现象，且电压表与电源相连接，则故障原因可能是定值电阻断路。
【小问3详解】
[1][2][3]依题意得，定值电阻的电压控制为2.0V。断开开关，他直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续进行实验，由图丙得，此时电压表的分度值为0.1V，示数为2.4V，要完成这次实验，接下来他应将滑动变阻器滑片向左端移动，增大滑动变阻器接入电路中的电阻，并观察电压表，使其示数为2V。
【小问4详解】
AC．电源电压由两节新干电池组成，为3V。由串联电路电压特点得，滑动变阻器的电压为
串联电路电流处处相等，由欧姆定律得
当接入50Ω定值电阻时，滑动变阻器接入电路中的电阻为
则滑动变阻器的最大阻值至少为25Ω，即可完成实验，故A不符合题意，C符合题意；
B．电源电压为3V，电压表选用小量程即可，故B不符合题意；
D．若电源电压太小，滑动变阻器分到的电压小，滑动变阻器接入电路中的电阻小，选用的实验器材可以满足要求，故D不符合题意；
E．若电源电压太大，滑动变阻器分到的电压大，滑动变阻器接入电路中的电阻大，选用的实验器材可能无法满足要求，故E符合题意。
故选CE。
7. 小华同学做“测定小灯泡的电功率”实验，现有电源（电压为6伏）、待测小灯泡（标有“3.8V”字样）、电压表（只有0~3V挡完好）、滑动变阻器两个（A标有“5Ω 2A”字样、B标有“10Ω 1A”字样）、开关及导线若干，小灯的额定电流可能为“0.26A”、“0.30A”或“0.32A”。小华选择一个变阻器，连接电路后按正确步骤进行实验，闭合开关发现小灯较亮，电压表示数2.0V他经过思考仅更换了变阻器，重新实验，步骤正确，闭合开关发现电压表示数如图所示，接着他移动滑片使小灯正常发光。
（1）小华开始选用的滑动变阻器是________；（选填“A”或“B”）
（2）判断该小灯正常发光的方法是_____________；
（3）根据实验的相关信息计算小灯的额定功率。（请写出计算过程）
【答案】（1）A （2）观察到电压表的示数为2.2伏，小灯正常发光
（3）见解析
【解析】
【小问1详解】
灯的额定电压为3.8V，小华选择一个变阻器，连接电路后按正确步骤进行实验，即灯与变阻器串联，变阻器连入电路的电阻最大，闭合开关发现小灯较亮，则灯的实际电压大于3.8V，说明变阻器的最大电阻较小，分得的电压较小，导致灯的实际电压大于3.8V，小华开始选用的变阻器是A。
【小问2详解】
灯较亮，根据电压表示数为2V，故可知电压表一定与变阻器并联了，他更换了变阻器，即灯与10Ω的变阻器串联，由串联电路电压的规律，观察到电压表的示数为2.2V时，灯的电压为
小灯正常发光。
【小问3详解】
重新实验，步骤正确（变阻器最大电阻10Ω连入电路中），闭合开关发现电压表示数如图所示，电压表选用小量程，分度值为0.1V，电压为3V，由欧姆定律，此时电路的电流为
接着他移动滑片使小灯正常发光，变阻器连入电路的电阻变小，由欧姆定律可知，灯的额定电流一定大于0.3A，由题意可知，灯的额定电流为，灯的额定功率为
8. “同济飞鱼”是我国同济大学自主制造的一款水空跨域巡航器原型机，它在空中可以像无人机一样飞行，入水后可以像潜水艇一样运行（如图甲所示）。
在某次执行任务时，“同济飞鱼”下面用绳（绳重力不计）悬挂着一个实心正方体物块A从水面以下上升，直至将物块A被提升到距水面一定的高度，如图乙所示。此过程中，物块A上、下表面的压强随时间变化的图像分别为图丙中的段和段，图像中段，物块受到的拉力为2.25N。（不计水的阻力，忽略水面位置的变化）（取）求：
（1）分析图像可知：在物块A下表面离开水面之前，物块A的动能________；（选填字母“A：变大”“B：不变”或“C：变小”）。在“同济飞鱼”全部浸没在水面以下运动的过程中，它受到的浮力将________；（选填字母“A：变大”“B：不变”或“C：变小”）
（2）在点对应的时刻，物块A的上下表面的压强差为多少？物块A的体积是多少？（请写出计算过程）；
（3）实心物块A的密度是多少？（请写出计算过程）
【答案】（1） ①. B ②. B
（2）500Pa，1.25×10-4m3
（3）2.8×103kg/m3
【解析】
【小问1详解】
[1]分析图像可知：物块A下表面离开水面前，物块A下表面压强的减小速度不变，说明物块A的速度不变，物块A的质量不变，则物块A的动能不变，故AC不符合题意，B符合题意。
故选B。
[2]在“同济飞鱼”全部浸没在水面以下运动的过程中，它排开水的体积不变，由得，其受到的浮力将不变，故AC不符合题意，B符合题意。
故选B。
【小问2详解】
[1]在点对应的时刻，物块A的上表面刚好到达水面，物块A的上下表面的压强差为
[2]由得，物块A的高度为
物块A为正方体，其体积是
【小问3详解】
图像中段，物块A受到的拉力为2.25N，此时物块A在竖直向下的重力、竖直向上的浮力与拉力的作用下处于平衡状态，由平衡力得
根据浮力产生的原因，则物块A受到的浮力
则物块A受到的重力
由与得，实心物块A的密度是
9. 嫦娥六号探测器搭载有月球穿透雷达、红外成像光谱仪及自适应采样机械臂，探测器采用“粗精结合”的避障策略，经环月降轨后着陆于月球背面南极——艾特肯盆地预选区域，通过钻取与表取双模式采集月壤样本。实现了人类首次月球背面自动采样返回，并开展月球早期演化史、月幔物质组成等前沿科学研究。

（1）火箭发射：如图甲为火箭发射时的情景，下列说法正确的是（ ）
A. 火箭加速升空过程中，机械能增大
B. 火箭升空过程中，燃料燃烧释放的内能全部转化为火箭的机械能
C. 火箭升空过程中与空气摩擦，外壳温度会上升，这是通过做功增加了外壳的内能
（2）自适应采样机械臂分析：“嫦娥六号”探测器成功抵达月球后，开始执行采集月壤样本任务。自适应采样水平机械臂简化图如图乙所示，不计自身重力，当采集重力为的月壤样本时，在点所用最小拉力为________，其方向为________；
（3）探测器温控报警电路分析：为了确保“嫦娥六号”探测器上的精密仪器在合适的温度环境下正常工作，科研团队设计了一款智能测温报警器。该智能测温报警电路如图丙所示：电源电压为，报警器（电阻不计）通过的电流超过时就会报警，电阻箱最大阻值为，热敏电阻的阻值随温度的变化关系如图丁所示。
①要求：当所测温度达到或超过40℃时，系统报警，按照下列步骤调试电路：
a．电路接通前，应先将滑动变阻器滑片置于端，再将电阻箱调到________；
b．将开关向端闭合，移动滑动变阻器直至报警器报警；
c．保持滑动变阻器滑片位置不变，再将开关向d端闭合，报警系统即可正常使用。
②若采用的电源是干电池，随着使用时间的增长，将会导致报警温度偏差，为此应将滑动变阻器的滑片向________（选填“”或“”）移动才能达到预设效果。
【答案】（1）AC （2） ①. 4 ②. 竖直向上
（3） ①. 200 ②. a
【解析】
【小问1详解】
A．火箭加速升空时，速度增大则动能增大，高度升高则重力势能增大，机械能是动能与势能的总和，因此机械能增大，故A正确；
B．燃料燃烧释放的内能不可能全部转化为火箭的机械能，会有部分内能散失，故B错误；
C．火箭升空与空气摩擦，外壳温度上升，是通过做功的方式增加了外壳的内能，故C正确。
故选AC。
【小问2详解】
[1][2]要使A点拉力最小，需力臂最大，则拉力方向竖直向上垂直于OA，即OA为力臂，已知，则，则，
根据杠杆平衡
在点所用最小拉力
【小问3详解】
[1]已知电源电压，报警电流
根据欧姆定律，可得报警时电路总电阻
由图丁可知，时，时，线性变化规律：温度每升高，减小，则可推算出时，电阻箱需调到的阻值。
[2]干电池使用时间增长，电源电压会降低。根据，电压降低时，要使报警电流仍为，需减小电路总电阻。滑动变阻器滑片向a端移动时，接入电路的电阻减小，总电阻减小，能让电流达到报警值，从而修正报警温度偏差。
