初中物理第一节 电阻和变阻器复习练习题

这是一份初中物理第一节 电阻和变阻器复习练习题，共12页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

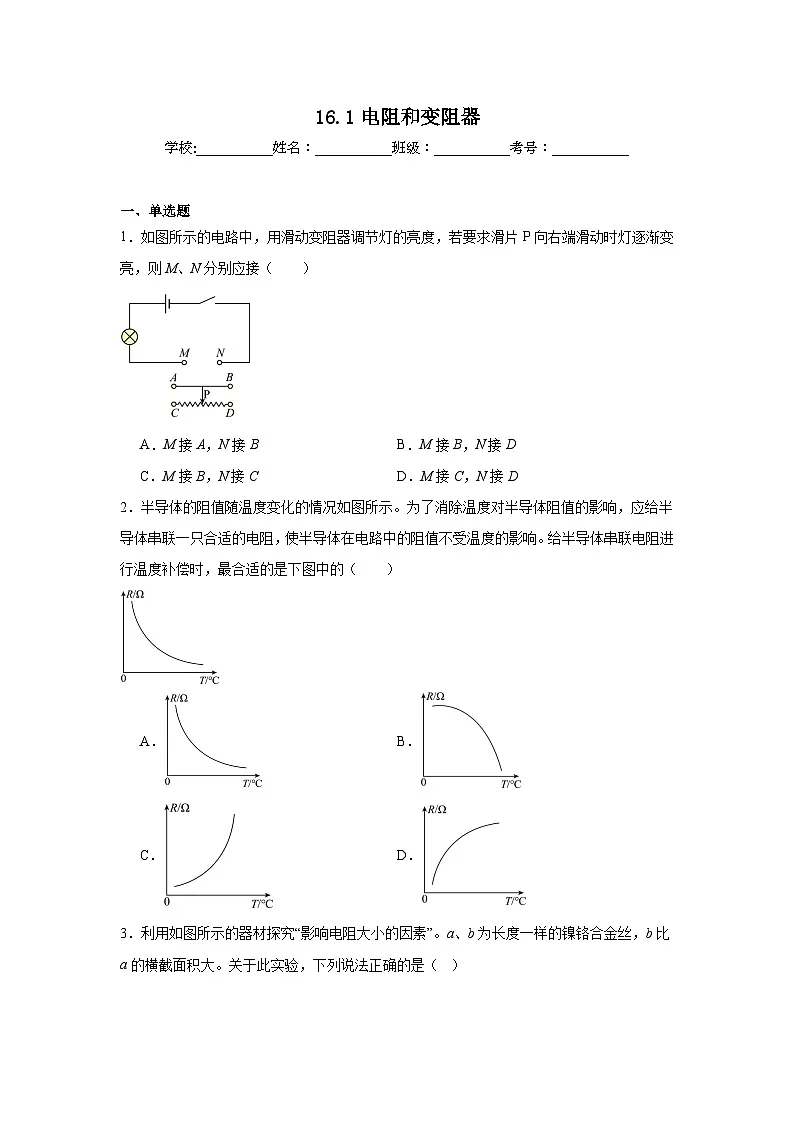

一、单选题
1．如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则M、N分别应接（ ）
A．M接A，N接BB．M接B，N接D
C．M接B，N接CD．M接C，N接D
2．半导体的阻值随温度变化的情况如图所示。为了消除温度对半导体阻值的影响，应给半导体串联一只合适的电阻，使半导体在电路中的阻值不受温度的影响。给半导体串联电阻进行温度补偿时，最合适的是下图中的（ ）
A．B．
C．D．

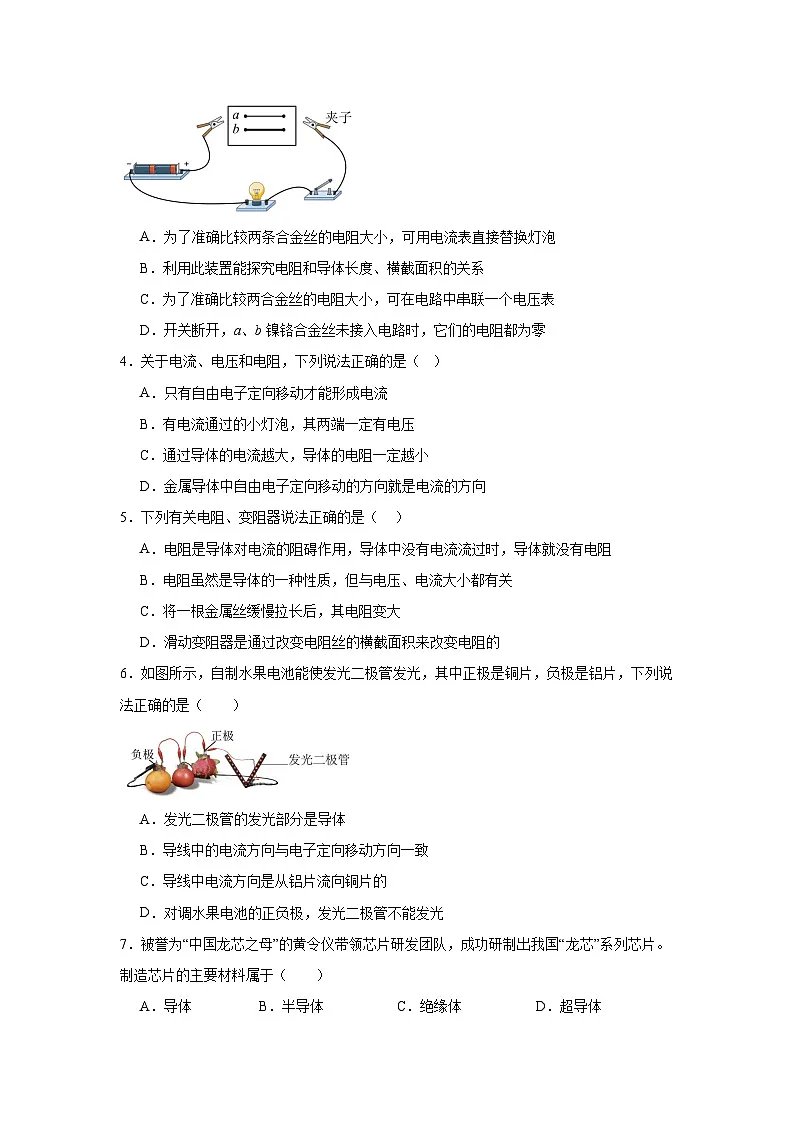

3．利用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．为了准确比较两条合金丝的电阻大小，可用电流表直接替换灯泡
B．利用此装置能探究电阻和导体长度、横截面积的关系
C．为了准确比较两合金丝的电阻大小，可在电路中串联一个电压表
D．开关断开，a、b镍铬合金丝未接入电路时，它们的电阻都为零
4．关于电流、电压和电阻，下列说法正确的是（ ）
A．只有自由电子定向移动才能形成电流
B．有电流通过的小灯泡，其两端一定有电压
C．通过导体的电流越大，导体的电阻一定越小
D．金属导体中自由电子定向移动的方向就是电流的方向
5．下列有关电阻、变阻器说法正确的是（ ）
A．电阻是导体对电流的阻碍作用，导体中没有电流流过时，导体就没有电阻
B．电阻虽然是导体的一种性质，但与电压、电流大小都有关
C．将一根金属丝缓慢拉长后，其电阻变大
D．滑动变阻器是通过改变电阻丝的横截面积来改变电阻的
6．如图所示，自制水果电池能使发光二极管发光，其中正极是铜片，负极是铝片，下列说法正确的是（ ）
A．发光二极管的发光部分是导体
B．导线中的电流方向与电子定向移动方向一致
C．导线中电流方向是从铝片流向铜片的
D．对调水果电池的正负极，发光二极管不能发光
7．被誉为“中国龙芯之母”的黄令仪带领芯片研发团队，成功研制出我国“龙芯”系列芯片。制造芯片的主要材料属于（ ）
A．导体B．半导体C．绝缘体D．超导体

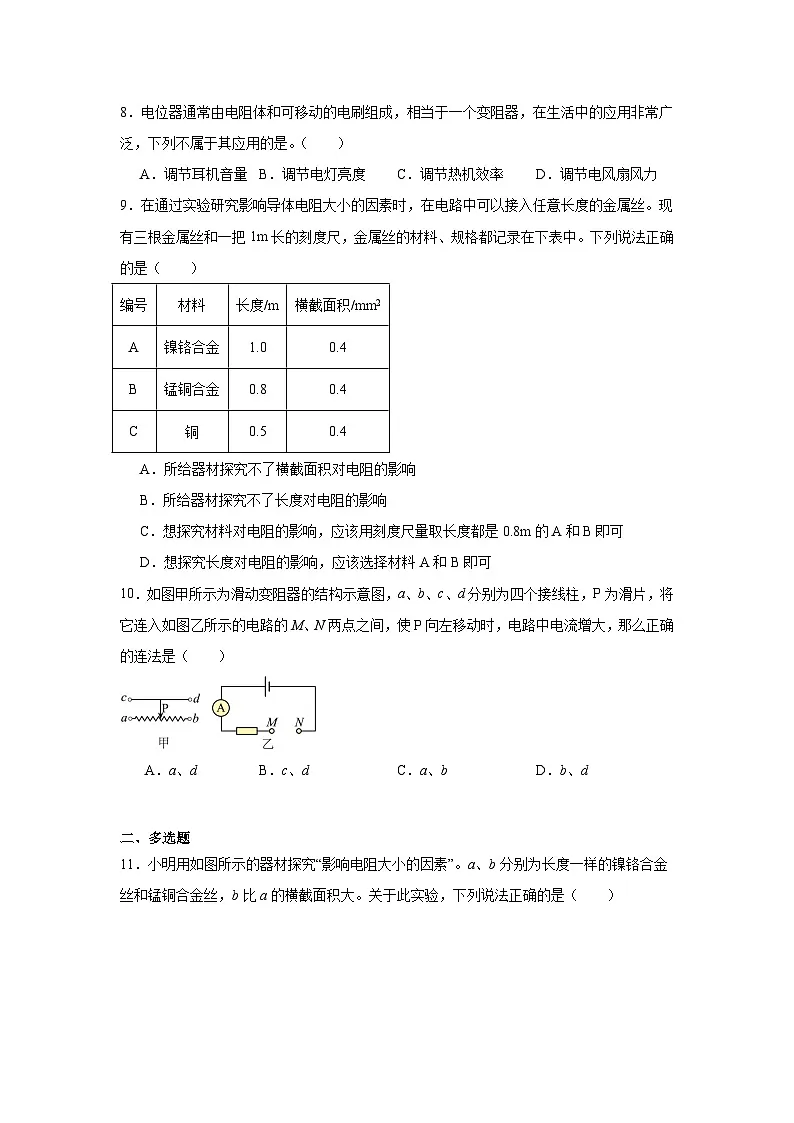

8．电位器通常由电阻体和可移动的电刷组成，相当于一个变阻器，在生活中的应用非常广泛，下列不属于其应用的是。（ ）
A．调节耳机音量B．调节电灯亮度C．调节热机效率D．调节电风扇风力
9．在通过实验研究影响导体电阻大小的因素时，在电路中可以接入任意长度的金属丝。现有三根金属丝和一把1m长的刻度尺，金属丝的材料、规格都记录在下表中。下列说法正确的是（ ）
A．所给器材探究不了横截面积对电阻的影响
B．所给器材探究不了长度对电阻的影响
C．想探究材料对电阻的影响，应该用刻度尺量取长度都是0.8m的A和B即可
D．想探究长度对电阻的影响，应该选择材料A和B即可
10．如图甲所示为滑动变阻器的结构示意图，a、b、c、d分别为四个接线柱，P为滑片，将它连入如图乙所示的电路的M、N两点之间，使P向左移动时，电路中电流增大，那么正确的连法是（ ）
A．a、dB．c、dC．a、bD．b、d
二、多选题
11．小明用如图所示的器材探究“影响电阻大小的因素”。a、b分别为长度一样的镍铬合金丝和锰铜合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置可以探究导体电阻大小与横截面积的关系
C．利用此装置无法探究导体电阻大小与材料的关系
D．为了准确地比较两根合金丝的电阻，可在电路中串联一个电流表
12．人类已经进入了电气化时代，生产生活离不开各种材料。下列说法中正确的是（ ）
A．导体容易导电是因为内部的电荷都能自由移动
B．LED灯是由半导体材料制作的，具有单向导电性
C．导体和绝缘体之间有明显界限，它们不可以相互转化
D．绝缘体不容易导电是因为内部几乎没有可以自由移动的电荷
13．关于电流、电压和电阻，正确的是（ ）
A．正电荷定向移动方向规定为电流方向B．电路有电压就一定有持续电流
C．导体电阻随通过电流增大而减小D．电压是使自由电荷定向移动形成电流的原因
14．导体 A 和 B 是由相同的金属材料做成的，A和 B 长度相等，但A 比 B 的横截面积大，将A 、B导体接入电路，如图所示，当开关 S 闭合后（ ）
A．A段电阻大，电流小B．B段电阻大，电流小
C．A段电阻小，电流与 B 段相等D．B段电阻大，电流与 A 段相等
15．将长、阻值为的粗细均匀的电阻丝均匀拉长至某一长度后，再截取的长度（称为），则的阻值可能为（ ）
A．B．C．D．
三、填空题
16．2024年初中学业考试要求考生所带的文具用透明塑料文具袋收纳．考生所带的文具中，自动铅笔的石墨笔芯是 （选填“导体”或“绝缘体”，下同），塑料三角板、量角器是 。
17．电阻器：具有一定电阻的元件，也叫作定值电阻。在电路图中用符号 表示。
18．读出下图中电阻箱的示数为 Ω。
19．将一节电池正、负极与一种特制的“钢丝棉”连接后，瞬间出现了电火花，燃起了火焰，如图所示。此现象的发生是因为“钢丝棉”是 ，导致电源发生 ，电流过大，产生热量过大，达到“钢丝棉”着火点，使其燃烧。
20．把很多二极管、三极管和电阻等电子元件做在芯片上，就成了集成电路。某些物质在温度很低时， 变为零，这就是超导现象。随着科技的进步，未来的电子元件如果用 材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化。
四、实验题
21．“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料、规格及实验证据如下表所示。
(1)实验中通过观察 比较电阻丝电阻的大小，这种研究方法叫 法。
(2)分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。
(3)分别将编号为B、C的电阻丝接入电路进行实验，根据实验现象可得出结论是：在导体的材料相同、长度也相同时， 。
(4)分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了 的工作原理中。（选填“电流表”、“电压表”、“滑动变阻器”或“电磁铁”）
(5)实验过程中小组同学更换电阻丝后发现小灯泡亮度变化不明显，请你对实验电路的设计提出改进意见： 。
《16.1电阻和变阻器》参考答案
1．B
【详解】若要使滑动变阻器在电路中起到连续改变电阻的作用，连接时要遵循“一上一下”原则，滑片位置离下接线柱越近，则滑动变阻器接入电路中的电阻越小，如图，滑片P向右端滑动时灯逐渐变亮，即电阻越小，所以下接线柱应连接D点，上接线柱连接A或B均可，故ACD不符合题意，B符合题意。
故选B。
2．D
【详解】原半导体电阻随温度升高而减小，且电阻随温度升高而减小得越来越慢，所以补偿电阻应随温度升高而增大，且电阻随温度升高应增大得越来越慢；
AB．由图可知，两图中电阻均随着温度的升高而减小，故AB不符合题意；
C．由图可知，电阻随温度的升高而增大，但电阻随温度升高增大得越来越快，故C不符合题意；
D．由图可知，导体的电阻随温度升高而增大，且电阻随温度升高应增大得越来越慢，故D符合题意。
故选D。
3．B
【详解】A．灯泡在电路中是作为指示元件，通过亮度反映电流大小（间接反映电阻大小），若用电流表直接替换灯泡，虽然可以直接读出电流值，从而比较准确的比较导体电阻大小，但由于替换后电路中总电阻可能比较小，电流比较大，容易烧坏电流表，所以最好是在原来的基础上再串联一个电流表，故A错误；
B． a和b长度相同，横截面积不同，可用于探究横截面积对电阻的影响（控制变量法），要探究长度对电阻的影响，需要控制材料和横截面积相同，改变导体的长度，可通过使夹子夹在同一导体的不同位置实现，故B符合题意；
C．电压表应并联在被测元件两端，用来测电压，若将电压表串联在电路中，由于电压表内阻极大，会导致电路中电流几乎为零，相当于断路，故C错误；
D．电阻是导体本身的属性，由材料、长度、横截面积、温度决定，即使导体没有接入电路，它的电阻依然存在，故D错误。
故选 B。
4．B
【详解】A．电流由电荷的定向移动形成，电荷包括正负离子及自由电子等，故A错误；
B．电压是形成电流的原因，有电流则两端必存在电压，故B正确；
C．电阻是导体的固有属性，与电流大小无关，故C错误；
D．电流方向规定为正电荷移动方向，与自由电子移动方向相反，故D错误。
故选B。
5．C
【详解】A．电阻是导体的固有属性，与是否有电流无关，即使导体中没有电流，电阻仍然存在，故A错误；
B．电阻由导体的材料、长度、横截面积和温度决定，与电压和电流大小无关，故B错误；
C．金属丝被拉长后，长度增加，横截面积减小，电阻增大，故C正确；
D．滑动变阻器通过改变接入电路中的电阻丝的长度来改变电阻，而非横截面积，故D错误。
故选C。
6．D
【详解】A．发光二极管的发光部分是半导体，故A错误；
B．人为规定电流方向与正电荷定向移动方向相同，导线中的电流是电子定向移动形成的，电流的方向与电子定向移动方向相反，故B错误；
C．自制水果电池正极是铜片，负极是铝片，在电池外部的导线，电流从电池的正极流向负极，即从铜片流向铝片，在电池内部的导线，电流从电池的负极流向正极，即从铝片流向铜片，故C错误；
D．对调水果电池的正负极，电流方向发生改变，由于发光二极管具有单向导电性，发光二极管不能发光，故D正确。
故选D。
7．B
【详解】半导体具有一些特殊的电学性质，制造芯片的主要材料属于半导体，故B符合题意，ACD不符合题意。
故选B。
8．C
【详解】A．调节耳机音量时，通过改变电位器接入电路的电阻，改变电路中的电流，从而改变耳机发声的响度，属于电位器的应用，故A不符合题意；
B．调节电灯亮度时，利用电位器改变电路电阻，进而改变电流，使电灯实际功率变化，达到调节亮度的目的，属于电位器的应用，故B不符合题意；
C．热机效率是热机用来做有用功的能量与燃料完全燃烧放出的能量之比，影响热机效率的因素主要有燃料燃烧情况、废气带走的能量、散热损失、机械摩擦等，无法通过电位器调节，不属于电位器的应用，故C符合题意；
D．调节电风扇风力时，通过电位器改变电路电阻，改变通过风扇电动机的电流，使电动机转速变化，从而调节风力，属于电位器的应用，故D不符合题意。
故选C。
9．C
【详解】A．先用刻度尺量取长度0.5m的A接入电路，然后再将A对折接入电路，对折后长度为0.5m，横截面积是原来的2倍，材料不变；两次实验中，材料相同、长度相同，横截面积不同，可以探究横截面积对电阻的影响，故A错误；
BD．要想探究长度对电阻的影响，应控制材料、横截面积相同，改变长度。三根金属丝的材料不同，因此不能直接比较，可以通过选择相同材料（如A）的金属丝，通过刻度尺截取不同长度（如0.5m、0.8m、1.0m）进行比较。这样，材料相同、横截面积相同、长度不同，可以探究长度对电阻的影响，故BD错误；
C．想探究材料对电阻的影响，应控制长度、横截面积相同，改变材料，所以可以用刻度尺量取长度都是0.8m的A和B接入电路，此时长度和横截面积都相同，只有材料不同，故C正确。
故选C。
10．A
【详解】A．接a和d时，连入电路中的电阻丝是左边部分。当滑片P向左滑动时，接入电阻丝长度变短，电阻变小，电路中电流变大，故A符合题意；
B．接c和d时，接入电路的电阻为零，移动滑片，滑动变阻器接入电路的电阻仍然为零，不改变电路中电流，故B不符合题意；
C．接a和b时，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，也就无法改变电流，故C不符合题意；
D．接b和d时，连入电路中的电阻丝是右边部分。当滑片P向左滑动时，接入电阻丝长度变长，电阻变大，则电流变小，故D不符合题意。
故选A。
11．CD
【详解】A．小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．b比a的横截面积大，但两者材料不同，所以此装置不能探究导体电阻大小与横截面积的关系，故B错误；
C．a、b分别为长度一样的镍铬合金丝和锰铜合金丝，但b比a的横截面积大，所以此装置无法探究导体电阻大小和材料的关系，故C正确；
D．为了准确地比较两根合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故D正确。
故选CD。
12．BD
【详解】A．导体容易导电是因为内部存在自由移动的电荷，而不是所有电荷都能自由移动，故A错误；
B．LED灯是发光二极管，是由半导体材料制成的，LED灯具有单向导电性，故B正确；
C．导体和绝缘体之间没有明显界限，绝缘体在一定范围内，可以变为导体，故C错误；
D．因为绝缘体内部几乎没有可以自由移动的电荷，所以绝缘体不容易导电，故D正确。
故选BD。
13．AD
【详解】A．自由电荷的定向移动形成电流，物理学规定正电荷定向移动的方向为电流方向，故A正确；
B．要使电路中有持续电流，电路两端需有电压，并且电路是通路，故B错误；
C．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故C错误；
D．自由电荷的定向移动形成电流，电压是使自由电荷定向移动的原因。所以电压是使自由电荷定向移动形成电流的原因，故D正确。
故选AD。
14．CD
【详解】如图可知，导体A和B是串联后接入电路中，根据串联电路电流规律可知，通过导体A和B的电流相同，因为导体的电阻与导体的材料、长度、横截面积有关，由题干可知，导体A和B长度和材料相同，导体A的横截面积大于导体B，则导体A的电阻小于B电阻，故AB不符合题意，CD符合题意。
故选CD。
15．CD
【详解】电阻丝均匀拉长至某一长度后，再截取的长度（称为），则与原来的粗细均匀的电阻丝相比较，材料、长度相同，但横截面积变小，所以此时的电阻应大于故AB不符合题意，CD符合题意。
故选CD。
16．
导体
绝缘体
【详解】[1]石墨笔芯的主要成分是石墨，石墨具有良好的导电性（内部存在大量可自由移动的电荷），因此属于导体。
[2]绝缘体是不容易导电的物体，塑料内部几乎没有可以自由移动的电荷，难以传导电流，所以塑料三角板、量角器属于绝缘体。
17．
【详解】
定值电阻在电路图中符号为。
18．6564
【详解】观察电阻箱图示：
×1档：指针指向4，表示4Ω；×10档：指针指向6，表示60Ω；×100档：指针指向5，表示500Ω；×1000档：指针指向6，表示6000Ω；将各档位示数相加可得，电阻箱的示数为6000Ω+500Ω+60Ω+4Ω=6564Ω
19． 导体 短路
【详解】[1]“钢丝棉”能够让电流通过，连接电池正、负极后形成通路，说明它容易导电，根据导体的定义，容易导电的物体叫导体，可知“钢丝棉”是导体。
[2]当“钢丝棉”直接连接电池正、负极时，相当于不经过用电器，直接用导线将电源两极连接起来，这种情况在电路中属于短路。
20． 电阻 超导
【详解】[1]当导体温度降低到某一临界值时，其电阻会突然消失，电阻变为零，这种现象称为超导现象。
[2]具有零电阻特性的材料为超导材料，因此用超导材料制作电子元件没有电阻。
21．(1) 灯泡亮度 转换
(2)A、B
(3)导体横截面积越小，电阻越大
(4)滑动变阻器
(5)在电路中串联一个电流表完成实验
【详解】（1）[1][2]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种研究问题的方法叫做转换法。
（2）要探究导体的电阻与导体材料的关系，应控制电阻丝长度和横截面积相同，而材料不同，因此应将编号为A、B的电阻丝接入电路进行实验。
（3）如果选用编号为B、C两根电阻丝进行实验，此时电阻丝的长度和材料相同，但横截面积不同，由表中信息可知，横截面积小，灯泡的亮度较暗，所以可得出结论：在导体的材料相同、长度也相同时，导体横截面积越小，电阻越大。
（4）如果选用编号为C、D两根电阻丝接入电路进行实验，此时电阻丝的材料和横截面积相同，但长度不同，从而得出结论：在导体的材料和横截面积相同时，导体长度越长，电阻越大，该结论被实际应用到了滑动变阻器的工作原理中。
（5）更换电阻丝后发现小灯泡的亮度变化不明显，则电路的电流变化较小；由于电流表能精确测量电流的大小，所以可在电路中串联一个电流表完成实验。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
1.0
0.4
B
锰铜合金
0.8
0.4
C
铜
0.5
0.4
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
更暗
题号
1
2
3
4
5
6
7
8
9
10
答案
B
D
B
B
C
D
B
C
C
A
题号
11
12
13
14
15





答案
CD
BD
AD
CD
CD
