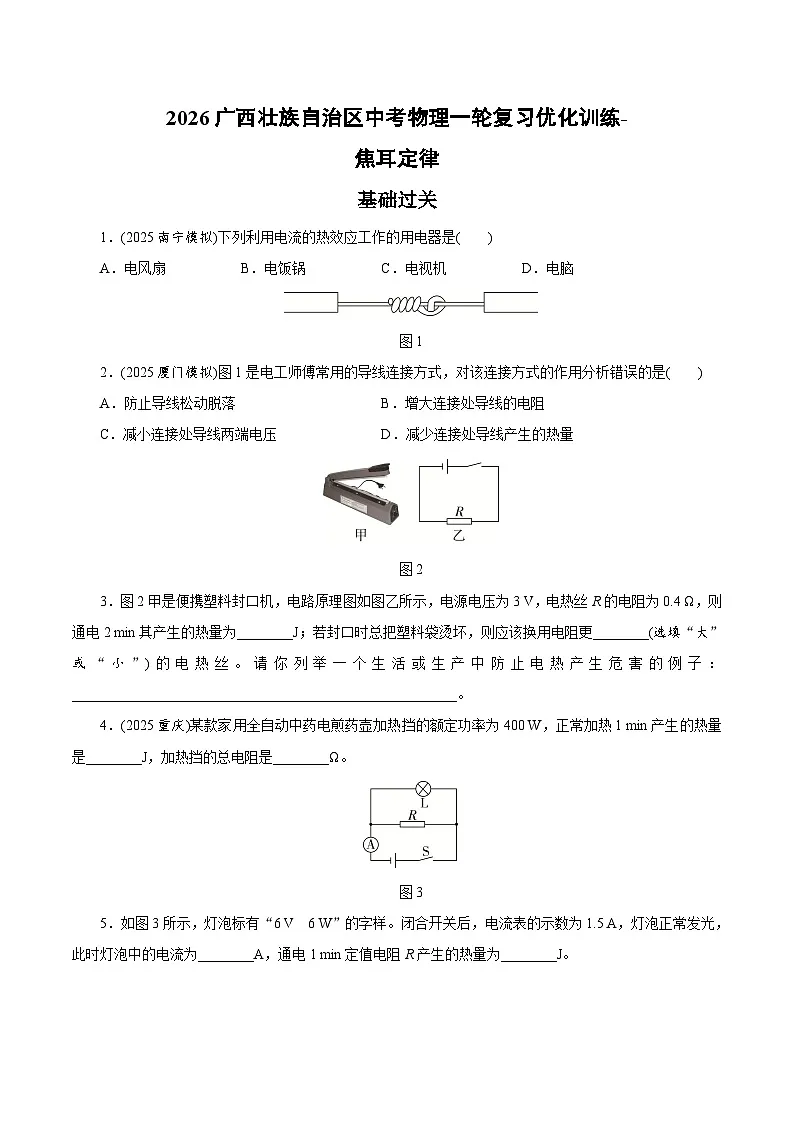

2026广西壮族自治区中考物理一轮复习优化训练-焦耳定律（含答案）

这是一份2026广西壮族自治区中考物理一轮复习优化训练-焦耳定律（含答案），共5页。
基础过关
1．(2025南宁模拟)下列利用电流的热效应工作的用电器是( )
A．电风扇 B．电饭锅 C．电视机 D．电脑
图1
2．(2025厦门模拟)图1是电工师傅常用的导线连接方式，对该连接方式的作用分析错误的是( )
A．防止导线松动脱落 B．增大连接处导线的电阻
C．减小连接处导线两端电压 D．减少连接处导线产生的热量
图2
3．图2甲是便携塑料封口机，电路原理图如图乙所示，电源电压为3 V，电热丝R的电阻为0.4 Ω，则通电2 min其产生的热量为________J；若封口时总把塑料袋烫坏，则应该换用电阻更________(选填“大”或“小”)的电热丝。请你列举一个生活或生产中防止电热产生危害的例子：_______________________________________________________。
4．(2025重庆)某款家用全自动中药电煎药壶加热挡的额定功率为400 W，正常加热1 min产生的热量是________J，加热挡的总电阻是________Ω。
图3
5．如图3所示，灯泡标有“6 V 6 W”的字样。闭合开关后，电流表的示数为1.5 A，灯泡正常发光，此时灯泡中的电流为________A，通电1 min定值电阻R产生的热量为________J。
图4
6．(2025成都)小彬想制作一款有“低温”“中温”“高温”三个挡位的电加热器，电路如图4所示。S2为单刀多掷开关，R1是电阻为12 Ω的电热丝，R2为某种材料制成的粗细均匀的电热丝，最大电阻为24 Ω，触点2为R2的中点位置。当S1闭合，S2拨到触点3时，加热器处于________挡；已知电加热器在中温挡下工作1 min消耗1 440 J总电能，则中温挡的电功率是________W，电源电压为________V。
7．(2025广州模拟)某款家用电热水壶内部的部分简化电路如图5甲所示，其中R1和R2为电阻不变的发热电阻(R1＜R2)，电热水壶有高功率的加热挡和低功率的保温挡。利用智能插座记录该电热水壶某次烧水时的电压、电流与时间的关系图像如图乙、丙所示，在0～4 min时，电热水壶的开关S接到a端，4 min后开关S接到b端。
图5
(1)当开关S接b端时，流过R1的电流I1________流过R2的电流I2，R1两端电压U1________R2两端电压U2(均选填“大于”“小于”或“等于”)。
(2)当开关S接________(选填“a”或“b”)端，电热水壶处于加热挡，理由是______________
________________________________________________________________________。
(3)求该电热水壶在0～1 min时的实际功率；
(4)求发热电阻R1的电阻，及其在0～2 min内产生的热量。
素养提升
8．(多选)(2025泸州改编)“天工”社团的同学们用宽度不同、厚度均匀的铝片自制了一个电热切割器，用来切割塑料泡沫，如图6所示。下列分析正确的是( )
图6
A．切割塑料泡沫利用的是电流的热效应
B．EF、FG和GH三段铝片的电阻相等
C．加在EF、FG和GH三段铝片两端的电压相等
D．用FG段去切割塑料泡沫，效果最好
9．小俊购买了一个玩具车的马达(如图7所示)，其说明书显示线圈电阻RM＝2 Ω，额定电压为6 V。现将其接在不同电源上工作一段时间，分别将2次实验的有关数据记录在表格中(线圈电阻不变)。分析实验数据可知，当马达不转动时，马达消耗的电能W1________马达内线圈产生的热量Q1；当马达正常转动时，马达消耗的电能W2________马达内线圈产生的热量Q2。(均选填“大于”“小于”或“等于”)
图7
图8
10．(2025合肥模拟改编)许多汽车的后视镜都配备了加热装置，该装置有“低温”除雾和“高温”除霜功能，能保持镜面清晰，确保驾驶安全。其内部电路如图8所示，电源电压保持不变，R1＝12 Ω。闭合开关S、S1，电路中电流为1.5 A；再断开开关S1，电路中电流变化了1 A，则电源电压为________V。电路在“低温”除雾功能下工作30 s产生的热量为________J。
11．某小组用图9甲所示的装置探究“电流通过导体时产生热量的多少跟什么因素有关”。
图9
(1)图甲是为了探究电流产生的热量与________的关系。
(2)实验过程中通过电阻丝R1、R2的电流________(选填“相等”或“不相等”)；观察U形管内液面的高度差可知________(选填“R1”或“R2”)产生的热量较多。
(3)要使液面高度差变化更快，可将滑动变阻器的滑片P向________滑动。(选填“左”或“右”)
(4) 另一组同学用图乙所示的装置探究电流通过导体时产生热量的多少跟电流大小的关系。闭合开关，通过电阻丝________的电流大，通电一段时间后，产生热量多的电阻丝是________，于是便得出了结论：通电时间一定，通过导体的电流越大，产生的热量越多。小明认为这种做法不可行，原因是________________________________。
2026广西壮族自治区中考物理一轮复习优化训练-
焦耳定律
1．B 2.B 3.2__700 大 电视机外壳的散热窗
4．2.4×104 121 5.1 180 6.高温 24 24
7．(1)等于 小于
(2)a 由题图乙可知，电源电压不变，由题图丙可知，开关S接a端时电路中的电流Ia大于接b端时电路中的电流Ib，由P＝UI可知，Pa>Pb，所以接a端时电热水壶处于加热挡。
解：(3)由题图乙、丙可知，0～1 min时，U＝200 V，I＝8 A
实际功率：P＝UI＝200 V×8 A＝1 600 W
(4)由题图乙、丙可知，开关S接到a端时，电路中只有R1接入电路。
R1的电阻：R1＝ eq \f(U,I) ＝ eq \f(200 V,8 A) ＝25 Ω
0～2 min内R1产生的热量：
Q＝I2R1t＝(8 A)2×25 Ω×2×60 s＝1.92×105 J
8．AD 9.等于 大于 10.12 180
11．(1)电阻 (2)相等 R2 (3)右
(4)R1 R1 没有控制电阻丝的电阻不变
马达两端的电压/V
工作状态
通过马达的电流/A
1.5
不转动
0.75
6.0
正常转动
1.0
