3.2 探究：平面镜成像的特点课件--2025-2026学年八年级全一册《物理》（沪科版2024）

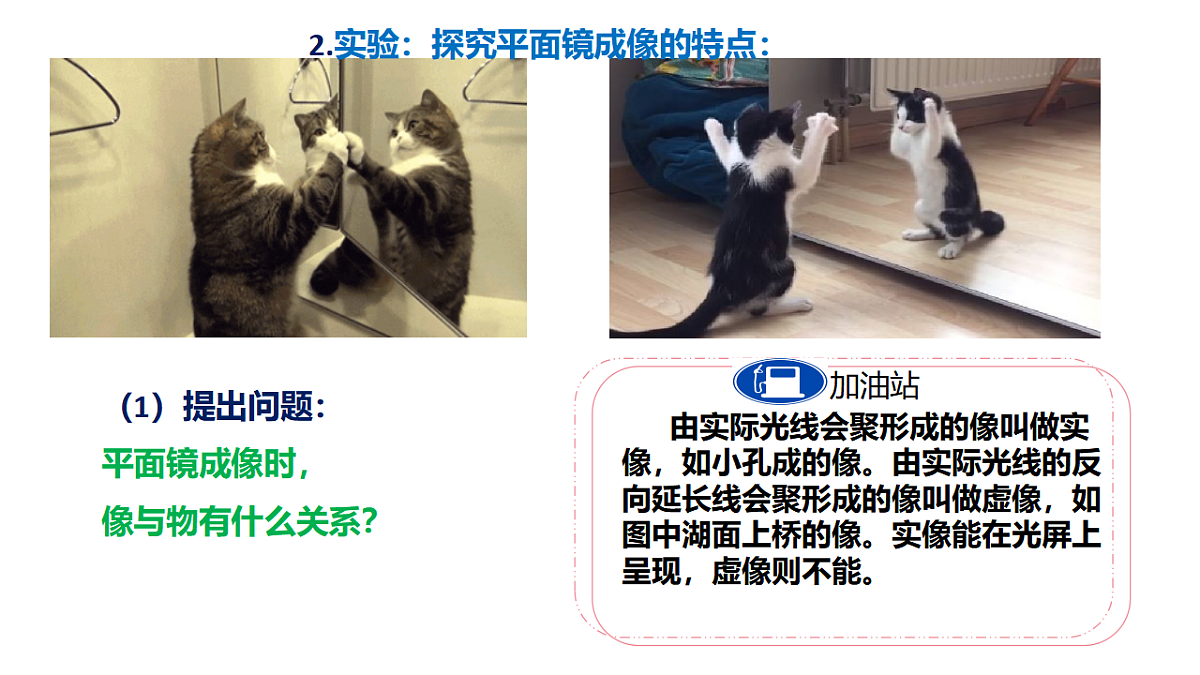

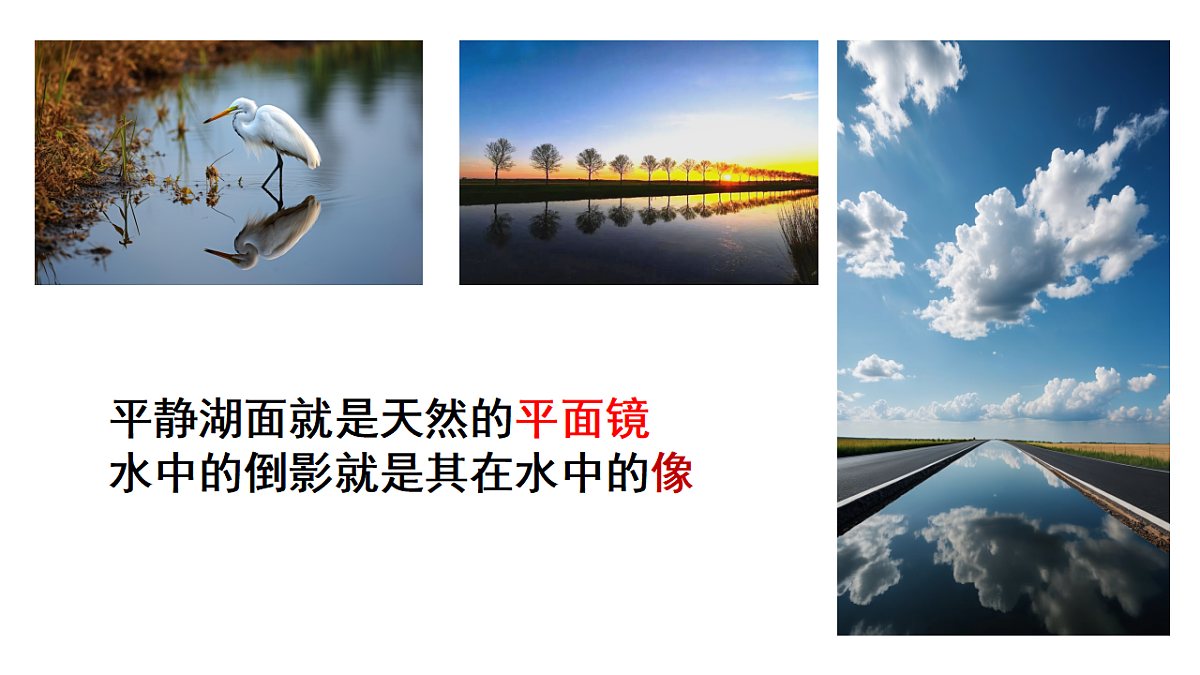

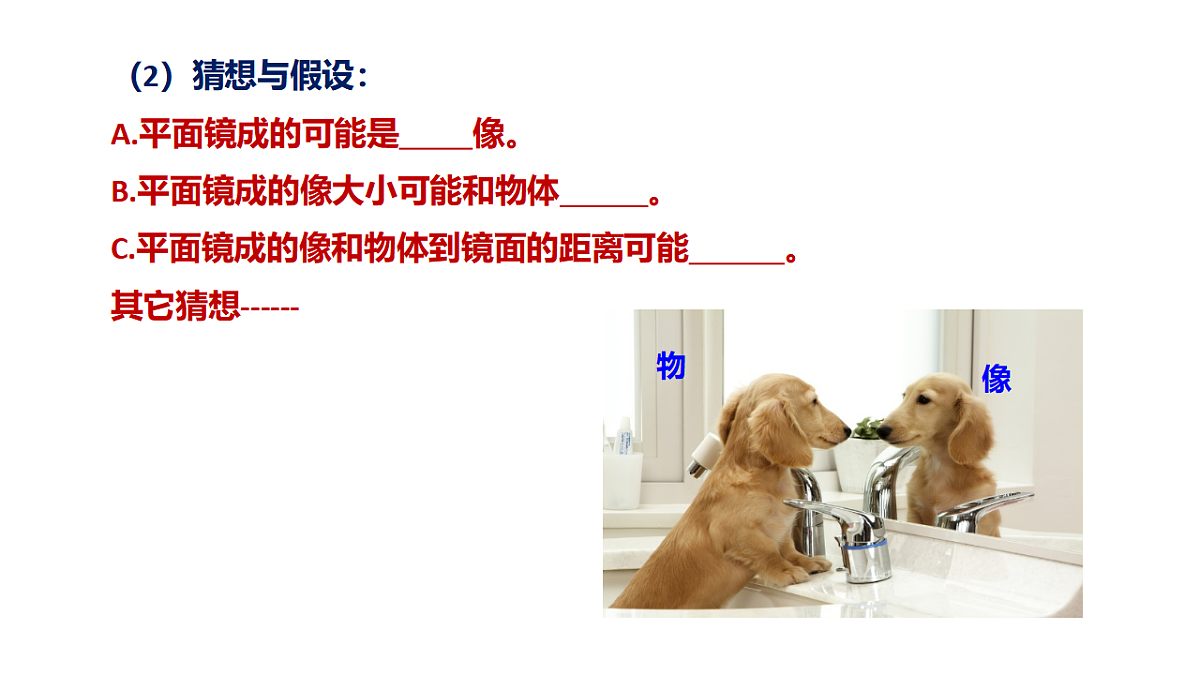

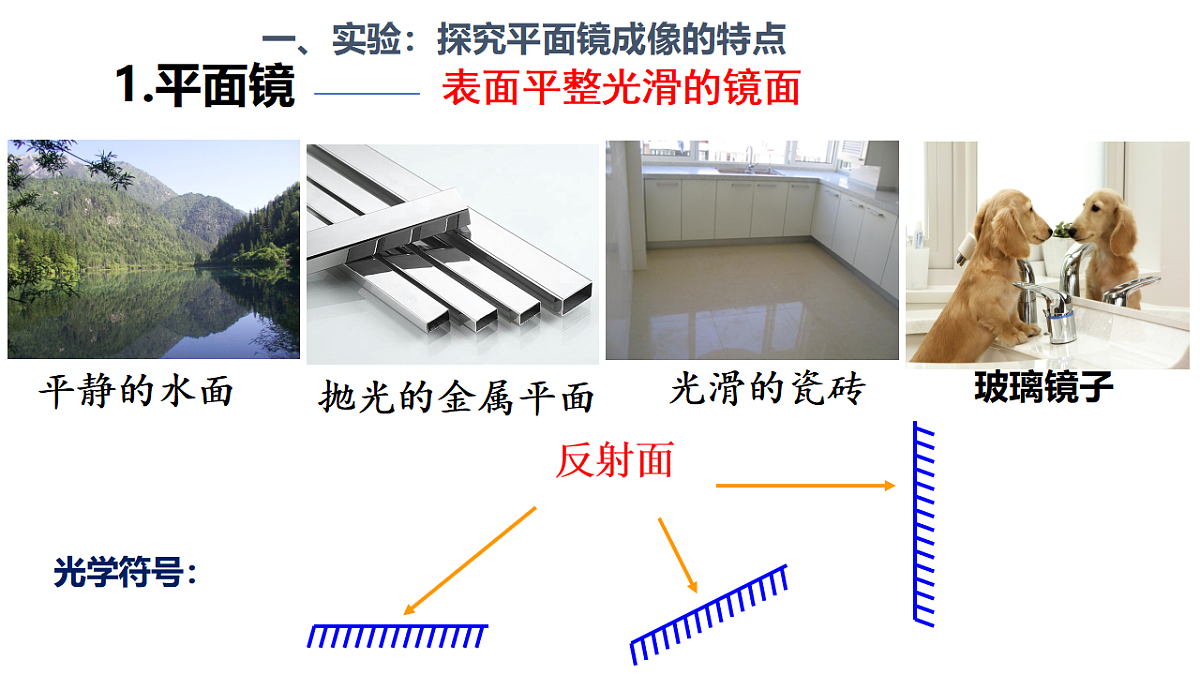

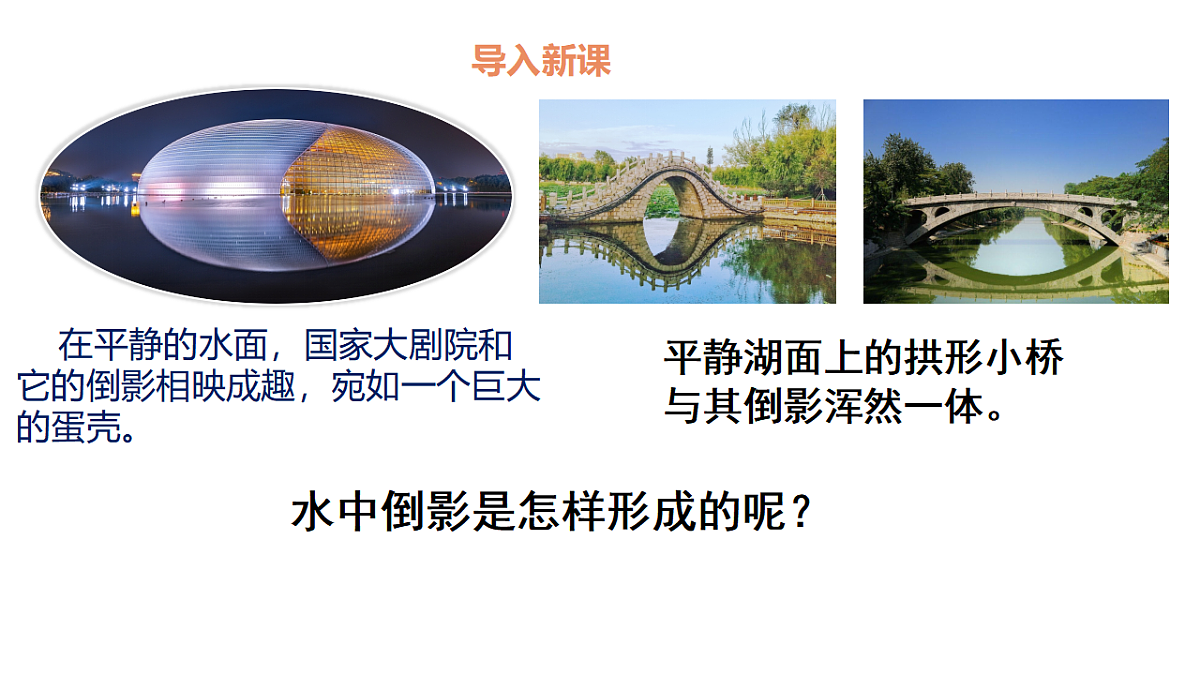

第三章 光的世界第二节 探究：平面镜成像的的点在平静的水面，国家大剧院和它的倒影相映成趣，宛如一个巨大的蛋壳。平静湖面上的拱形小桥与其倒影浑然一体。水中倒影是怎样形成的呢？导入新课一、实验：探究平面镜成像的特点1.平面镜表面平整光滑的镜面学习目标玻璃镜子光学符号：平静湖面就是天然的平面镜水中的倒影就是其在水中的像一、实验：探究平面镜成像的特点1.【提出问题】当你站在平面镜前， 就会看到平面镜里有一个一模一样的 “你”， 这就是你的像。当你走近平面镜， 它也向你走来； 当你远离平面镜， 它也随之远去； 当你举起左手， 它却举起了右手。 平面镜所成的像与物体之间存在着什么样的关系？平面镜成像有何特点?2.实验：探究平面镜成像的特点：（1）提出问题：平面镜成像时，像与物有什么关系？（2）猜想与假设： A.平面镜成的可能是 像。B.平面镜成的像大小可能和物体 。C.平面镜成的像和物体到镜面的距离可能 。其它猜想------（3）设计实验：（请思考并讨论下列问题） A.怎样才能看到物体在平面镜后的像？（眼睛在物体一侧，透过平面镜看去）B.如何确定是虚像还是实像？（在像的位置处放光屏，眼睛直接看光屏上有没有像）C.如何确定像的位置？（用玻璃板代替平面镜不但能成像，而且还能准确找到像的位置）D.如何比较像和物的大小关系和变化？（用两支完全相同的蜡烛来比较像和物大小关系）E.如何比较像和物到平面镜的距离关系？（利用实物替代像，用刻度尺测出像与物体到平面镜的距离）【实验设计】注意：实验使用薄玻璃板，厚玻璃板前后两个面有一定距离，会形成两个像，干扰试验结果。【实验步骤】（1）将纸平铺在水平桌面上，玻璃板垂直架在纸上，在玻璃板的一侧立一支点燃的蜡烛A，透过玻璃板观察另一侧蜡烛的像。为了使点燃的蜡烛与像在同一平面内，使未点燃的蜡烛与像重合，更好地确定像的位置。【实验步骤】（2）再把光屏放到像的位置，直接（不透过玻璃板）观察光屏上有无蜡烛的像。目的：探究像的虚实实像：由实际光线会聚形成的像；虚像：由实际光线的反向延长线会聚形成的像。实像和虚像都能用眼睛直接观察。【实验步骤】（3）把另一支形状相同且未点燃的蜡烛B放在像的位置并与像重合（未点燃的蜡烛看起来也有了烛焰）。等效替代法【实验步骤】（4）在纸上描出蜡烛、玻璃板和像的位置，并用直线连接，用刻度尺分别量出蜡烛和像到玻璃板的距离。【实验步骤】（4）在纸上描出蜡烛、玻璃板和像的位置，并用直线连接，用刻度尺分别量出蜡烛和像到玻璃板的距离。【实验步骤】（5）改变点燃的蜡烛的位置，重复实验。目的：使结论更具普遍性【分析论证】①A与B是完全相同的两根蜡烛，直到从玻璃板前面看到蜡烛B好像在点燃着一样，即蜡烛B与A的像重合。分析像与物的大小关系，归纳结论：平面镜所成像的大小与物体的大小相等。②用铅笔在白纸上画出平面镜以及蜡烛A和蜡烛B的位置，用刻度尺画直线把两支蜡烛的位置连接起来，量出两支蜡烛到玻璃板的距离。发现像和物体到平面镜的距离相等。③用量角器测量物与像的连线与镜面之间的夹角，发现像与物的连线与镜面垂直。④移去镜后的蜡烛，在此位置放一张白卡片，发现白卡片上没有像，表明该像是虚像。 实验结论：平面镜成像的特点①像与物体的大小相等；②像与物体到平面镜的距离相等；③像与物体的连线与镜面垂直；④平面镜成的像是正立的虚像。物与像关于平面镜对称分析论证：平面镜成像原理 光源S发出的一部分光经平面镜反射后进入人眼，人依据光沿直线传播的经验，会感觉到这些光是从其反向延长线的交点S发出的，S”就是S的像。实际上这些光并非从S发出，因此将 S”称为虚像。 平面镜成虚像的原理水里的“月亮”是真实的吗？它是怎么形成的?★平面镜成像作图方法S′O现以确定发光点S的像S'为例，分别用以下两种方法作图。（1）方法一：根据平面镜成像原理作图一光的反射①从发光点S任意引两条光线射到平面镜上；②分别作出两条入射光线的法线，并标记垂直符号；③根据反射角等于入射角分别作出两条入射光线的反射光线；④作两条反射光线的反向延长线，相交于点S'，S'即为发光点S的像，如图所示。O（2）方法二：根据平面镜成像特点作图（对称法）说明：法线、像与物连线要用虚线；像与物要对称。O步骤：①做垂线； ②画垂足； ③量等距； ④画像点。如图所示，过S点作平面镜的垂线，交平面镜于O点，标记垂直符号；在延长线上取一点S′，使S′O=OS，S′即为S的像。①作图痕迹要保留；②辅助线用虚线画;③虚像也用虚线画；④垂直符号要标明。【例题】根据平面镜成像的特点画出AB在平面镜中的像. 平面镜成像作图的注意事项:MNAB注意标垂直符号（1）利用平面镜成像古人用磨光的铜面作为镜子舞蹈演员利用平面镜纠正舞姿1.平面镜在生活中的应用（2）改变光的传播方向上下拐角处的两块平面镜互相平行，都跟水平方向成45°。潜望镜（3）扩大视觉空间利用平面镜装饰墙面，使人有增大视觉空间的感觉在狭小的医务室利用平面镜成像检查视力2.平面镜在生活中的危害光污染生活中有时见到的镜面是弯曲的，如凸面镜和凹面镜，它们统称为曲面镜。曲面镜也是利用光的反射定律成像的。1. 凸面镜的特点及应用 （1）凸面镜的表面是凸起的，当光线射到凸面镜后，反射光线要向外发散开来，对光线有发散的作用。科学书屋 曲面镜及其应用（2）凸面镜的应用 汽车的后视镜和街头路口的反光镜都是凸面镜，凸面镜能起到扩大视野的作用。科学书屋 曲面镜及其应用（2）凹面镜的应用 汽车前灯的反光装置、利用凹面制成的太阳灶等。科学书屋 曲面镜及其应用凸面镜和凹面镜在生活中的应用课堂小结平面镜成像平面镜：表面平整光滑的镜面平面镜成像特点像与物体大小相同（等大）像与物体到镜面的距离相等（等距）像与物体的连线垂直于镜面（对称）平面镜成正立的虚像原理：光的反射研究方法：等效替代法平面镜在生活中的应用：成像、改变光路、扩大视野
