25-26学年物理(人教版)选择性必修二课件：第3章 章末核心素养提升（含答案）

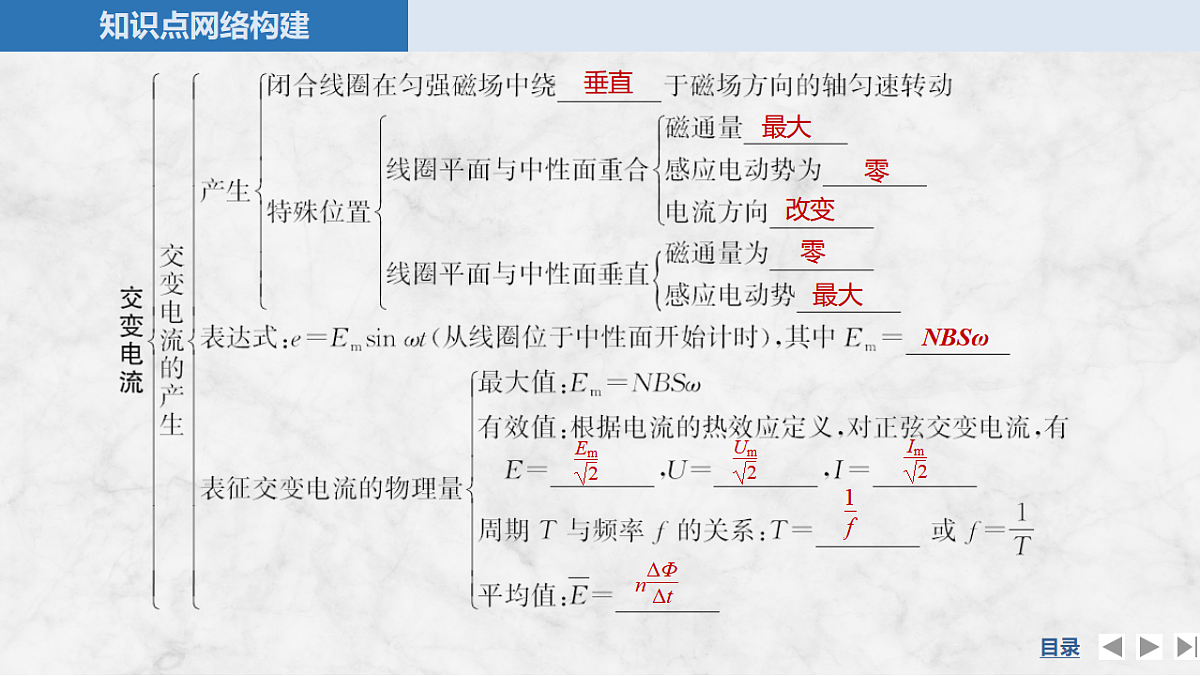

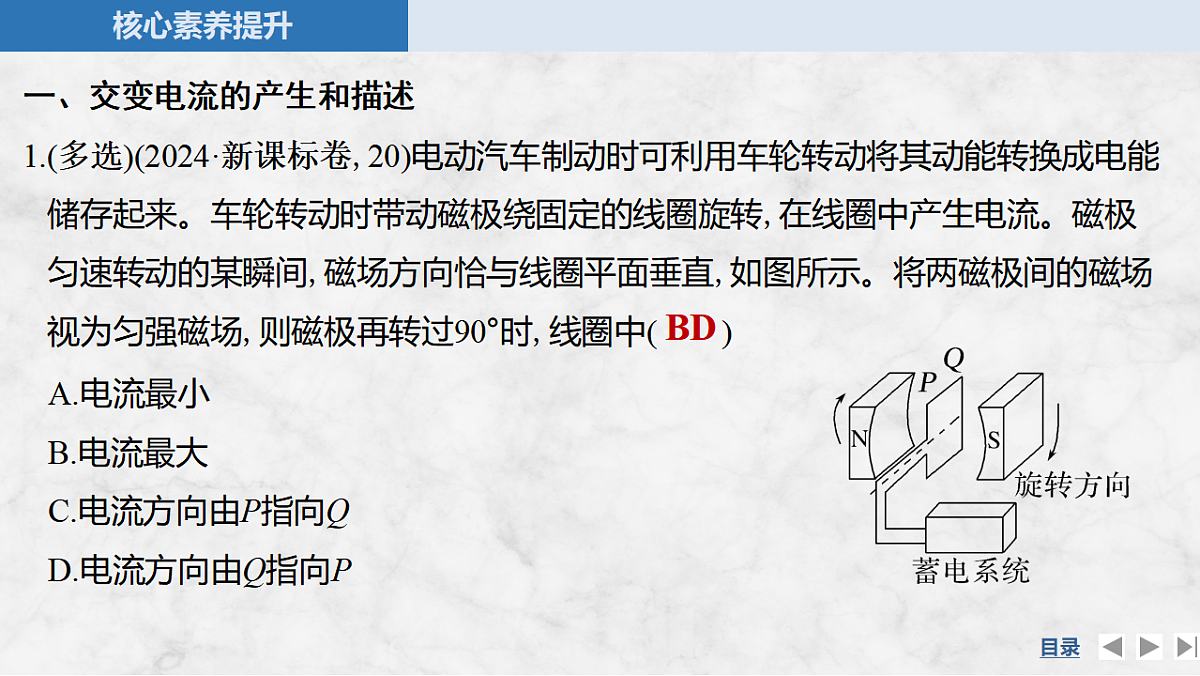

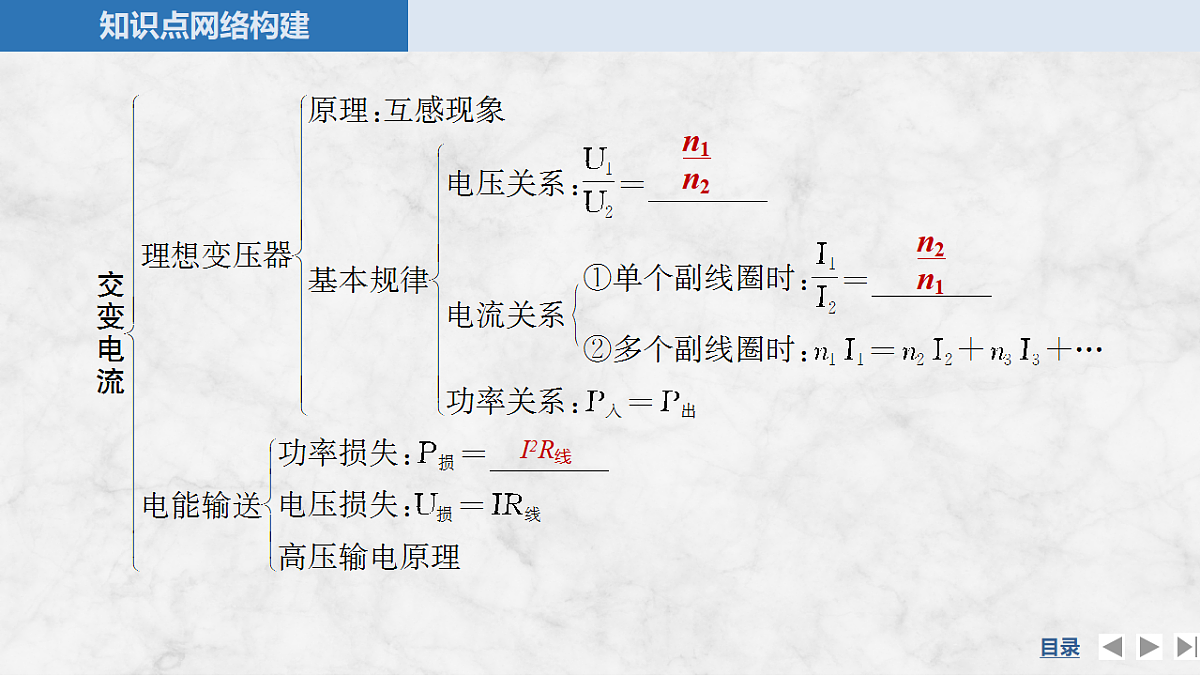

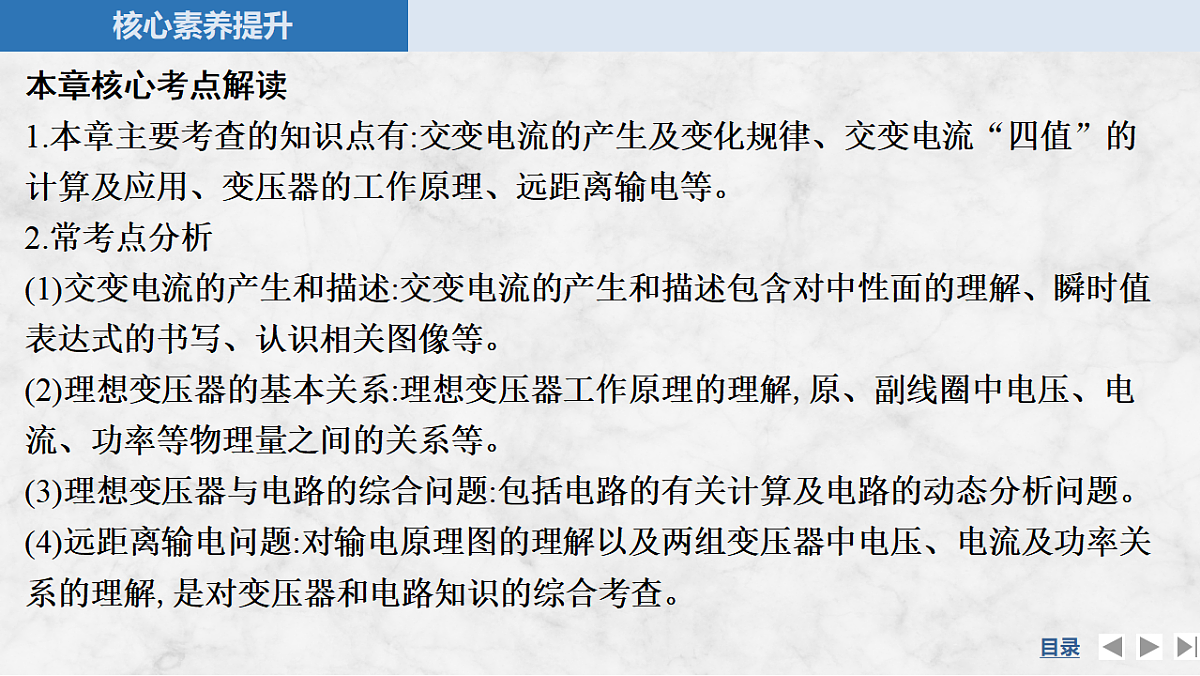

章末核心素养提升第三章　交变电流目 录CONTENTS知识网络构建1垂直最大零改变零最大NBSωI2R线核心素养提升2本章核心考点解读1.本章主要考查的知识点有:交变电流的产生及变化规律、交变电流“四值”的计算及应用、变压器的工作原理、远距离输电等。2.常考点分析(1)交变电流的产生和描述:交变电流的产生和描述包含对中性面的理解、瞬时值表达式的书写、认识相关图像等。(2)理想变压器的基本关系:理想变压器工作原理的理解,原、副线圈中电压、电流、功率等物理量之间的关系等。(3)理想变压器与电路的综合问题:包括电路的有关计算及电路的动态分析问题。(4)远距离输电问题:对输电原理图的理解以及两组变压器中电压、电流及功率关系的理解,是对变压器和电路知识的综合考查。BD一、交变电流的产生和描述1.(多选)(2024·新课标卷,20)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来。车轮转动时带动磁极绕固定的线圈旋转,在线圈中产生电流。磁极匀速转动的某瞬间,磁场方向恰与线圈平面垂直,如图所示。将两磁极间的磁场视为匀强磁场,则磁极再转过90°时,线圈中(　　)A.电流最小B.电流最大C.电流方向由P指向QD.电流方向由Q指向P解析　t=0时刻,线圈处于中性面位置,磁极转过90°时,穿过线圈的磁通量为零,感应电动势最大,电流最大,A错误,B正确;磁极顺时针转过90°时,根据右手定则可判断,电流方向由Q指向P,C错误,D正确。D2.(2024·广东卷,1)将阻值为50 Ω的电阻接在正弦式交流电源上。电阻两端电压随时间的变化规律如图所示。下列说法正确的是(　　)  交变电流的“四值”的使用情况(1)求电荷量时只能用平均值。(2)交流电表显示的是有效值。(3)计算热量、热功率、保险丝的熔断电流时一定用有效值。(4)判断电容器是否能被击穿看最大值。(5)计算氖管的发光时间和计算线圈在某时刻的受力情况只能用交变电流的瞬时值。B二、理想变压器的基本关系的应用3.(2024·北京卷,5)如图甲所示,理想变压器原线圈接在正弦式交流电源上,输入电压u随时间t变化的图像如图乙所示,副线圈接规格为“6 V　3 W”的灯泡。若灯泡正常发光,下列说法正确的是(　　)  AD4.(多选)(2024·海南卷,9)如图,电动汽车充电站的理想变压器输入电压为10 kV,输出电压为220 V,每台充电桩输入电流为16 A,设原、副线圈匝数分别为n1、n2,输入正弦式交流电的频率为50 Hz,则下列说法正确的是(　　)A.交流电的周期为0.02 sB.原、副线圈匝数比n1∶n2=11∶500C.输出的最大电压为220 VD.若10台充电桩同时使用,输入功率为35.2 kW A三、远距离输电问题5.(2023·6月浙江选考,7)我国1 100 kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流,用户端用“逆变”设备再将直流变换成交流。下列说法正确的是(　　) A.送电端先升压再整流 B.用户端先降压再变交流 C.1 100 kV是指交流电的最大值 D.输电功率由送电端电压决定解析　由于变压器的工作原理是电磁感应现象,因此升压变压器和降压变压器原线圈两端的电压均为交流电压,所以送电端先升压再整流,用户端先变交流再降压,A正确,B错误;1 100 kV指的是直流电的电压,C错误;由远距离输电的原理可知,输电功率由用户端决定,D错误。
