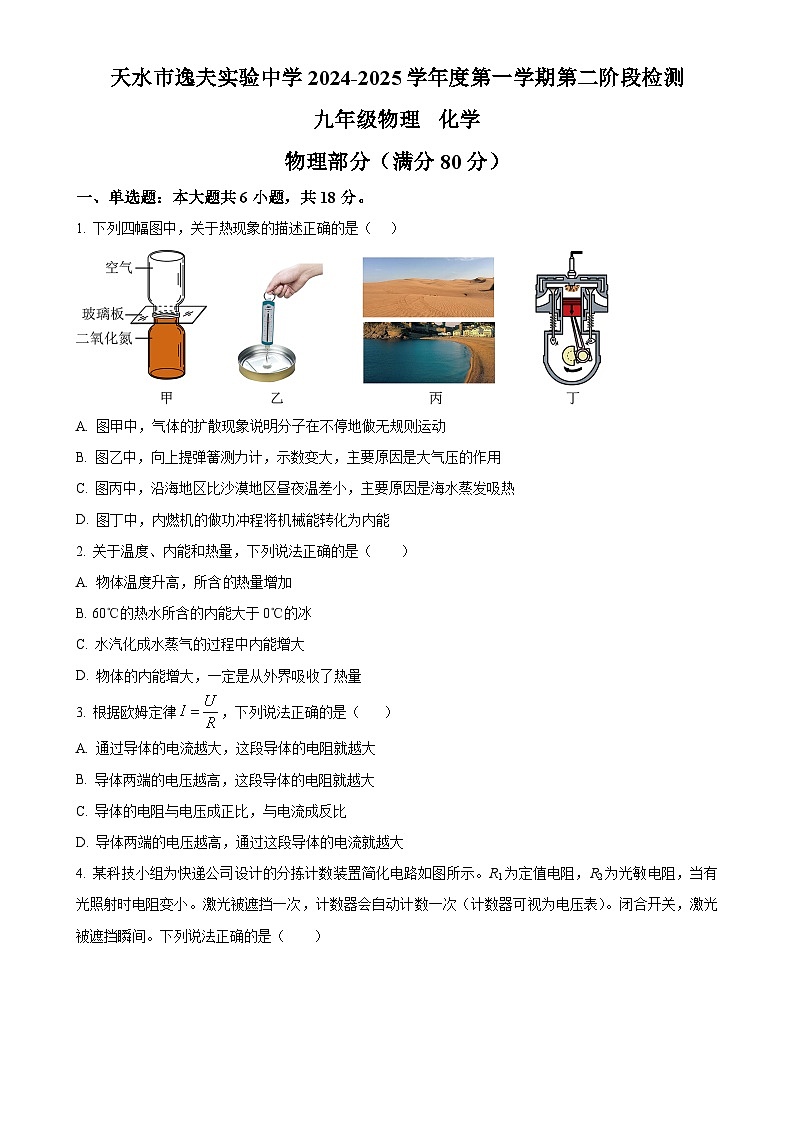

物理部分（满分80分）
一、单选题：本大题共6小题，共18分。
1. 下列四幅图中，关于热现象的描述正确的是（ ）

A. 图甲中，气体的扩散现象说明分子在不停地做无规则运动
B. 图乙中，向上提弹簧测力计，示数变大，主要原因是大气压的作用
C. 图丙中，沿海地区比沙漠地区昼夜温差小，主要原因是海水蒸发吸热
D. 图丁中，内燃机的做功冲程将机械能转化为内能
2. 关于温度、内能和热量，下列说法正确的是（ ）
A. 物体温度升高，所含热量增加
B. 60℃的热水所含的内能大于0℃的冰
C. 水汽化成水蒸气的过程中内能增大
D. 物体的内能增大，一定是从外界吸收了热量
3. 根据欧姆定律，下列说法正确的是（ ）
A. 通过导体的电流越大，这段导体的电阻就越大
B. 导体两端的电压越高，这段导体的电阻就越大
C. 导体的电阻与电压成正比，与电流成反比
D. 导体两端的电压越高，通过这段导体的电流就越大

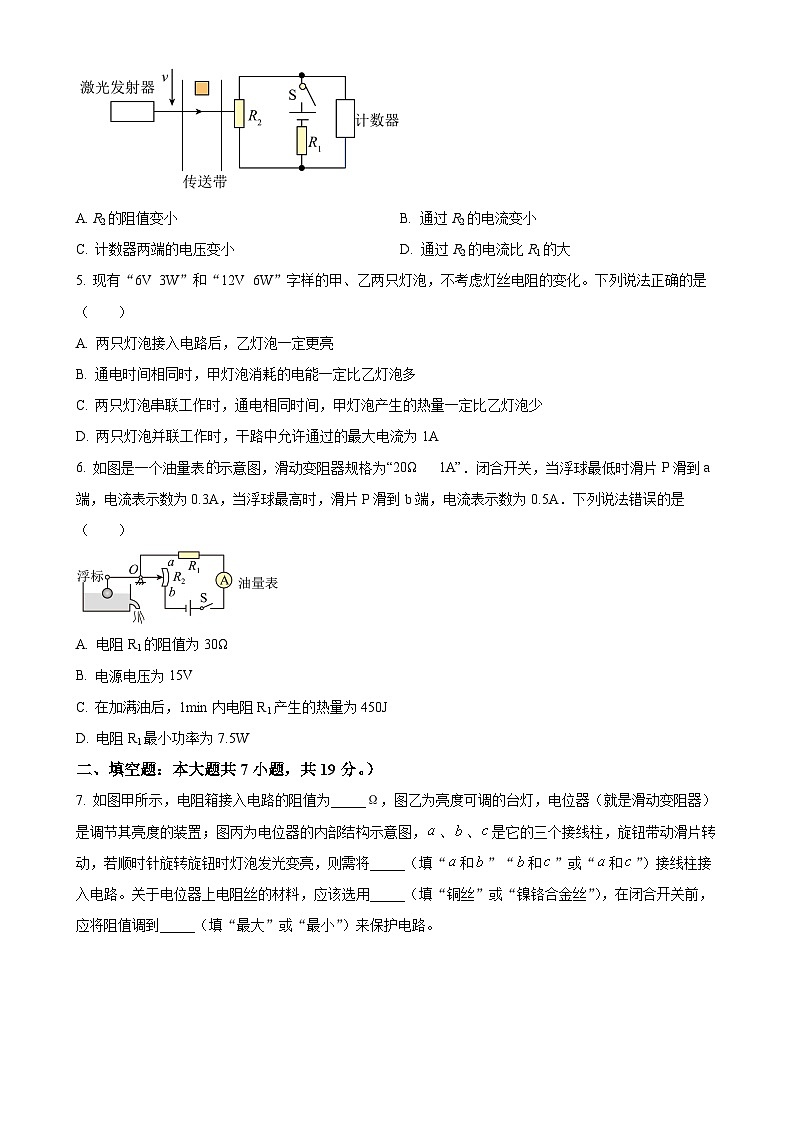

4. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻，当有光照射时电阻变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间。下列说法正确的是（ ）

A. R2的阻值变小B. 通过R2的电流变小
C. 计数器两端的电压变小D. 通过R2的电流比R1的大
5. 现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化。下列说法正确的是（ ）
A. 两只灯泡接入电路后，乙灯泡一定更亮
B. 通电时间相同时，甲灯泡消耗的电能一定比乙灯泡多
C. 两只灯泡串联工作时，通电相同时间，甲灯泡产生的热量一定比乙灯泡少
D. 两只灯泡并联工作时，干路中允许通过的最大电流为1A
6. 如图是一个油量表示意图，滑动变阻器规格为“20Ω 1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（ ）
A. 电阻R1的阻值为30Ω
B. 电源电压为15V
C. 在加满油后，1min内电阻R1产生的热量为450J
D. 电阻R1最小功率为7.5W
二、填空题：本大题共7小题，共19分。）

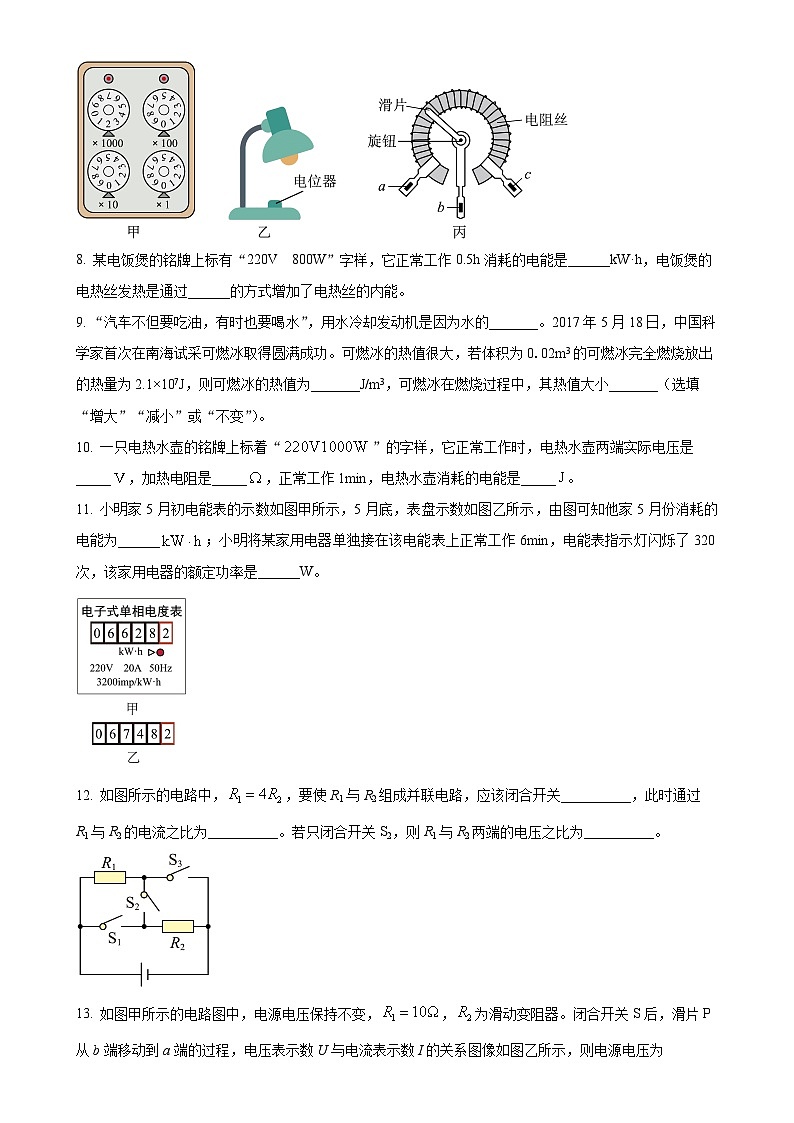

7. 如图甲所示，电阻箱接入电路的阻值为_____Ω，图乙为亮度可调的台灯，电位器（就是滑动变阻器）是调节其亮度的装置；图丙为电位器的内部结构示意图，、、是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将_____（填“和”“和”或“和”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用_____（填“铜丝”或“镍铬合金丝”），在闭合开关前，应将阻值调到_____（填“最大”或“最小”）来保护电路。
8. 某电饭煲的铭牌上标有“220V 800W”字样，它正常工作0.5h消耗的电能是______kW·h，电饭煲的电热丝发热是通过______的方式增加了电热丝的内能。
9. “汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的_______。2017年5月18日，中国科学家首次在南海试采可燃冰取得圆满成功。可燃冰的热值很大，若体积为0.02m3的可燃冰完全燃烧放出的热量为2.1×107J，则可燃冰的热值为_______J/m3，可燃冰在燃烧过程中，其热值大小_______（选填“增大”“减小”或“不变”）。
10. 一只电热水壶的铭牌上标着“”的字样，它正常工作时，电热水壶两端实际电压是_____，加热电阻是_____，正常工作1min，电热水壶消耗的电能是_____。
11. 小明家5月初电能表的示数如图甲所示，5月底，表盘示数如图乙所示，由图可知他家5月份消耗的电能为______；小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次，该家用电器的额定功率是______W。

12. 如图所示的电路中，，要使R1与R2组成并联电路，应该闭合开关__________，此时通过R1与R2的电流之比为__________。若只闭合开关S2，则R1与R2两端的电压之比为__________。
13. 如图甲所示的电路图中，电源电压保持不变，，为滑动变阻器。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图乙所示，则电源电压为______V；滑片滑到中点时，电流表的示数为______A。
三、作图题：本大题共3小题，共8分。
14. 如图所示，请在圆圈内标出电流表或电压表的符号，当开关S闭合后，两灯均发光。
15. 请根据题图甲所示的实物电路，在图乙所示虚线框内画出对应的电路图。
16. 按要求设计并连接电路，要求：
(1)两灯并联；
(2)电流表测灯L1的电流；
(3)变阻器用来改变灯L2的电流且其滑片向左移动时，灯L2变亮。则把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路。
四、实验探究题：本大题共3小题，共17分。
17. 在“探究不同物质吸热能力”的实验中，实验装置如图甲所示，在两个相同的烧杯中分别装入A、B两种液体，用相同的电加热器同时加热。
（1）要完成该实验，除了图甲中所示的器材外，还需要的测量工具_____和_____。
（2）实验时选用初温和_____（填“体积”或“质量”）相等的、两种液体。
（3）实验中选用相同的电加热器，其目的是________。
（4）本实验是通过比较_____来比较两种液体吸收热量多少的。
（5）根据实验测得的数据，分别描绘出A、B两种液体的温度随加热时间变化的图象，如图乙所示，分析图乙可知_____（选填“A”或“B”）的吸热能力更强。若加热过程中无热量损失，则A、B两种液体的比热容之比_________。
18. 在探究“通过导体的电流与电压的关系”实验中，小东连接了如图甲所示的电路；
（1）连接电路的过程中，开关应处于_____________状态；
（2）小东检查电路时发现连接有问题，思考后只需改动一根导线即可，请在接错的导线上画“×”，并用笔画线代替导线将电路连接正确（导线不允许交叉）；_____________
（3）正确连接电路后，闭合开关，移动滑片，发现电压表和电流表示数均为0，你认为原因可能是_____________（写一条原因即可）；
（4）问题解决后，继续实验，根据实验数据绘制了如图乙所示的图像，由图像可得出结论：电阻一定时，通过导体的电流与导体两端的电压成_____________；
（5）完成上述实验后，小东利用电流表和一个定值电阻，测量待测电阻的阻值，设计了如图丙所示的电路图，请将下列实验步骤补充完整；
①闭合开关，记录电流表的示数；
②_____________，记录电流表的示数；
③待测电阻阻值的表达式：__________（用和表示）。
19. 课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V（正常发光时电阻约为12Ω）。

（1）为能顺利完成该实验，下列不同规格滑动变阻器应选用______（选填字母）；
A．“10Ω 0.5A”的滑动变阻器
B．“20Ω 2A”的滑动变阻器
C．“5Ω 1A”滑动变阻器
（2）电路连接完成后，闭合开关，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出现该故障的原因是________；
（3）故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片______（选填“左”或“右”）端移动；
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为______W。
五、简答题与计算题：（本大题共4小题，共18分）
20. 如图是冬季常用的一种暖手宝，它的主要结构就是一段电阻丝，做好防水处理后放入水袋中，通电一段时间后，水袋就可以较长时间保持温暖，请回答：
（1）暖手宝发热的原理是什么？
（2）袋内装满水，利用了水的什么性质？
（3）通电加热时，为什么暖手宝很快就会发热，但连接暖手宝导线却不热？
21. 如图所示，电源电压保持不变，已知，当只闭合开关S1时，电流表的示数为；当只闭合开关S2时，电流表的示数为。求：
（1）电源电压；
（2）阻值；
（3）当S1和S3都闭合，S2断开时，电流表的示数。
22. 小王观察教室里的饮水机时看到饮水机的简化电路如图所示S是温控开关，的阻值为，是供加热的电阻丝，饮水机的铭牌如表所示。
（1）每次将质量为，初温为的水在一标准大气压下烧开需要吸收的热量是多少？
（2）若饮水机正常工作的加热效率为90%，烧开一次需要多长时间？
（3）当饮水机处于保温状态时，的实际功率是多少？
23. 如图甲所示是某品牌身高、体重测量仪。学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。电源UA的电压大小未知，电压表量程为0~15V，电流表A1量程为0~0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1、S2，身高h1=160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A；身高h2=140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A。求：
（1）小明的重力；
（2）电源UA的电压；
（3）在左边电路安全的前提下，身高测量仪的测量范围。
铭牌
额定电压
220伏
加热功率
2200瓦
