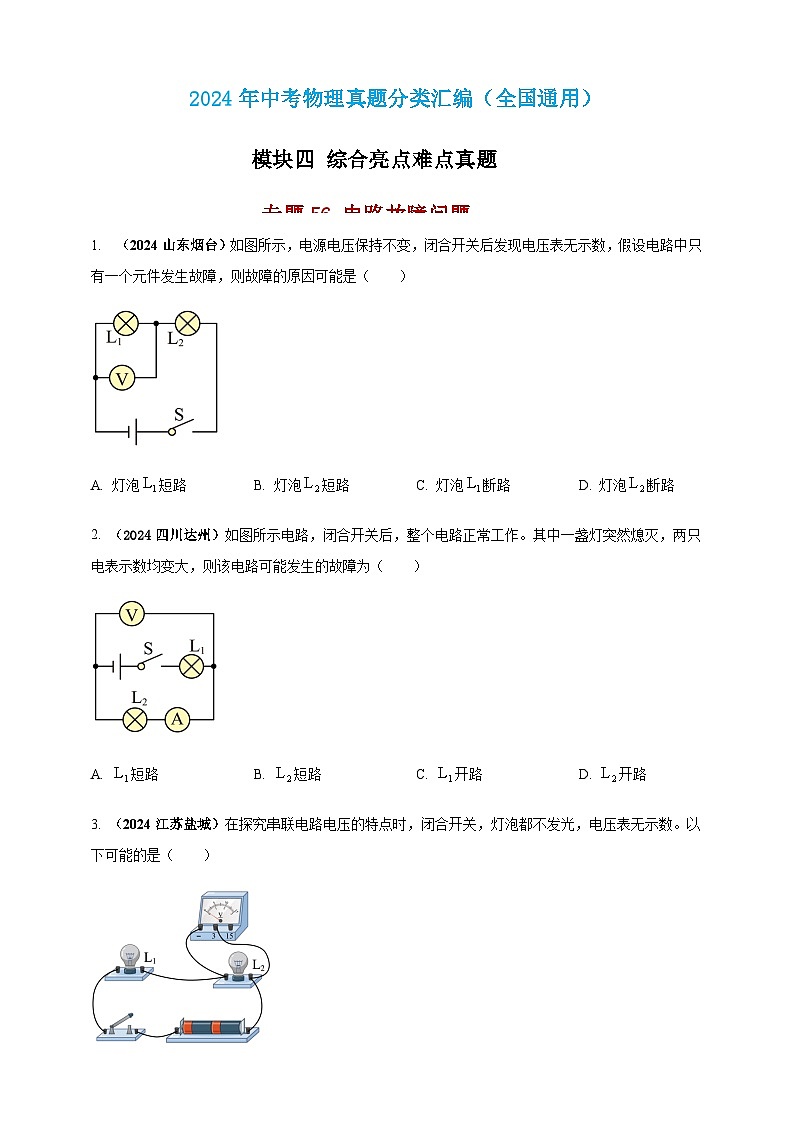

2024年中考物理真题分类汇编——电路故障问题练习（含答案）

这是一份2024年中考物理真题分类汇编——电路故障问题练习（含答案），共13页。试卷主要包含了电路故障问题等内容，欢迎下载使用。

A. 灯泡短路B. 灯泡短路C. 灯泡断路D. 灯泡断路
2. （2024四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）
A. 短路B. 短路C. 开路D. 开路
3. （2024江苏盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）

A. 短路B. 断路C. 短路D. 断路
4. （2024武汉市）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A. 照明灯的开关接在了零线与灯泡之间B. 用电器的总功率过大
C. 电热水壶的内部电路短路D. 接入电热水壶的插座短路
5. （2024上海）如下图所示的电路中，在定值电阻R1或滑动变阻器R2中，仅有一个发生故障，小浦为研究故障的原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化情况及对应故障_________。
方案二：用一个完好的电阻R0来替换R1来判断发生的故障，可选用的电阻R0的阻值_________。
A.R0>R1 B.R0=R1 C.R0R1 B.R0=R1 C.R0R1，如果R0太大，R1断路时，电流表没有明显变化；所以R0
