专项三 电路故障分析（第03期）试题（学生版+教师版）-2024年中考物理真题分类汇编（全国通用）

这是一份专项三 电路故障分析（第03期）试题（学生版+教师版）-2024年中考物理真题分类汇编（全国通用），文件包含专项三电路故障分析第03期教师版docx、专项三电路故障分析第03期学生版docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。

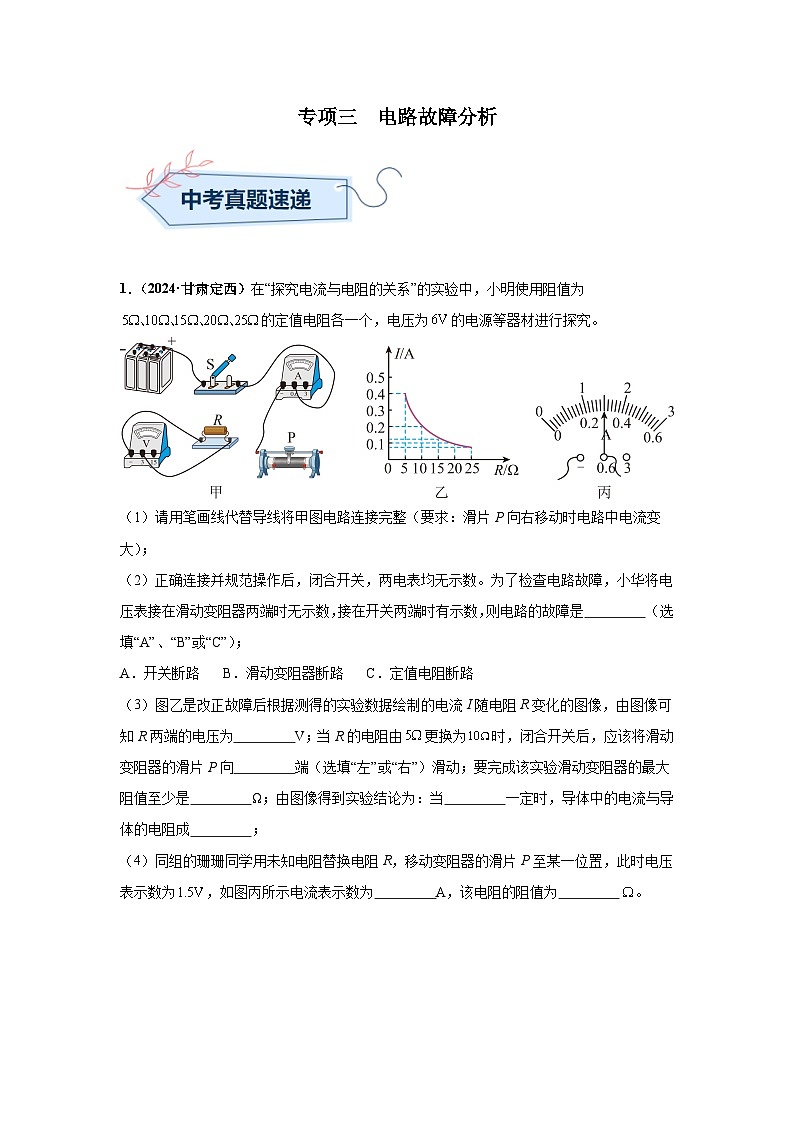

1．（2024·甘肃定西）在“探究电流与电阻的关系”的实验中，小明使用阻值为的定值电阻各一个，电压为的电源等器材进行探究。
（1）请用笔画线代替导线将甲图电路连接完整（要求：滑片P向右移动时电路中电流变大）；

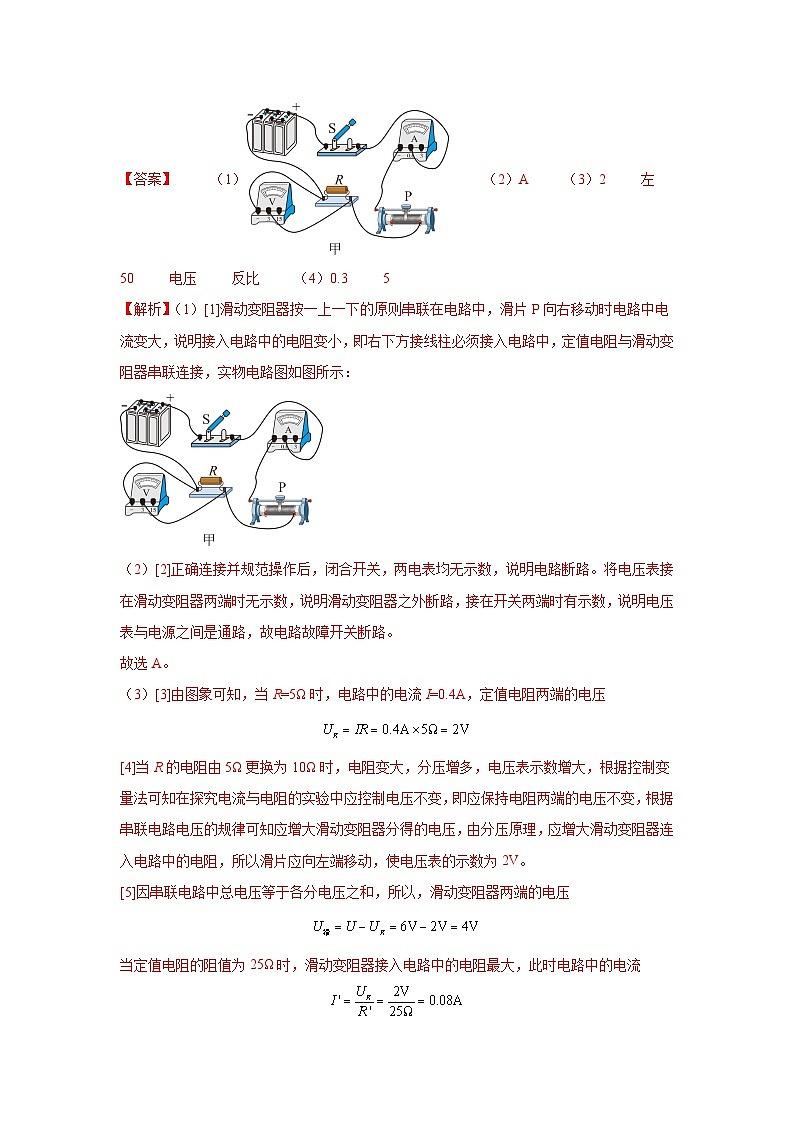

（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，则电路的故障是 （选填“A”、“B”或“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为 V；当R的电阻由更换为时，闭合开关后，应该将滑动变阻器的滑片P向 端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是 Ω；由图像得到实验结论为：当 一定时，导体中的电流与导体的电阻成 ；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为，如图丙所示电流表示数为 A，该电阻的阻值为 。

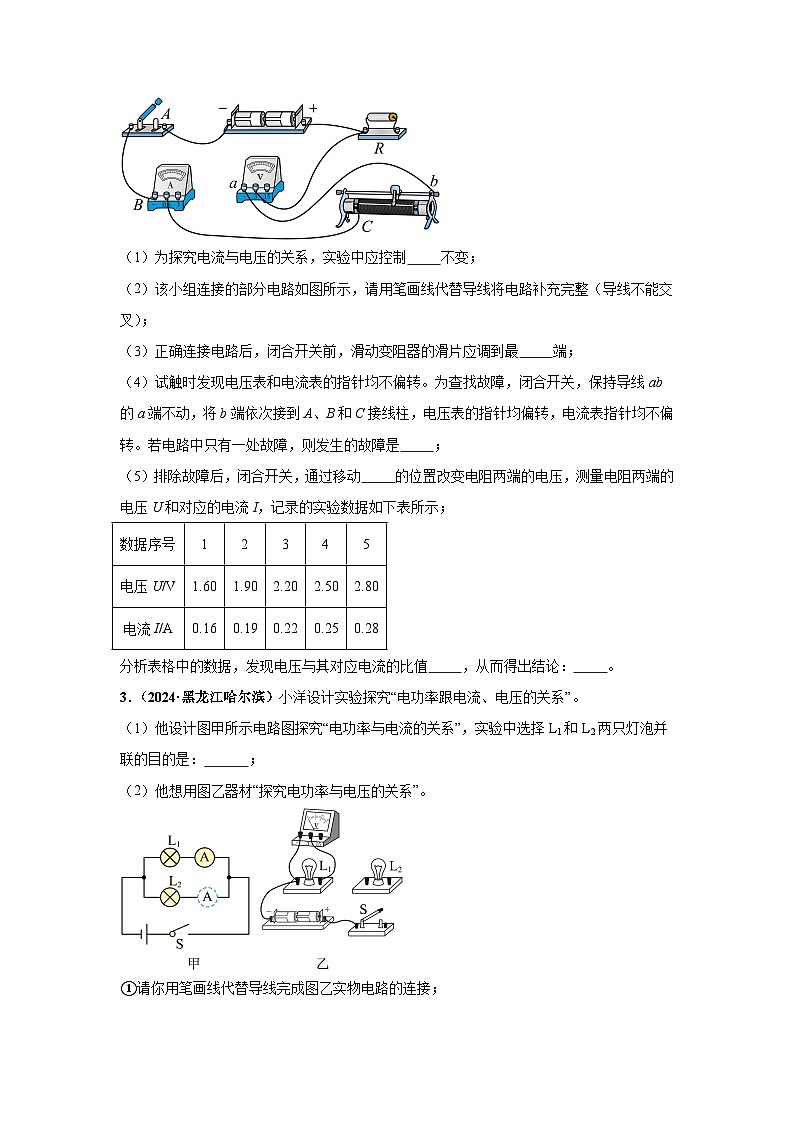

2．（2024·辽宁）某小组猜想电流与电压和电阻有关，现要探究电流与电压的关系。
（1）为探究电流与电压的关系，实验中应控制 不变；
（2）该小组连接的部分电路如图所示，请用笔画线代替导线将电路补充完整（导线不能交叉）；
（3）正确连接电路后，闭合开关前，滑动变阻器的滑片应调到最 端；
（4）试触时发现电压表和电流表的指针均不偏转。为查找故障，闭合开关，保持导线ab的a端不动，将b端依次接到A、B和C接线柱，电压表的指针均偏转，电流表指针均不偏转。若电路中只有一处故障，则发生的故障是 ；
（5）排除故障后，闭合开关，通过移动 的位置改变电阻两端的电压，测量电阻两端的电压U和对应的电流I，记录的实验数据如下表所示；
分析表格中的数据，发现电压与其对应电流的比值 ，从而得出结论： 。
3．（2024·黑龙江哈尔滨）小洋设计实验探究“电功率跟电流、电压的关系”。
（1）他设计图甲所示电路图探究“电功率与电流的关系”，实验中选择L1和L2两只灯泡并联的目的是： ；
（2）他想用图乙器材“探究电功率与电压的关系”。
①请你用笔画线代替导线完成图乙实物电路的连接；
②连好电路，闭合开关，发现L1不亮、L2亮、电压表无示数，则故障原因可能是 ；
（3）前面实验中用灯泡亮暗反映电功率大小，用到了转换法。请你仿照方案一，再设计一个比较电功率大小的方案二（填写①②③④处的内容）。
4．（2024·宁夏）某同学利用如图甲所示的电路探究“电流与电阻的关系”，电源电压恒为3V；
（1）请用笔画线代替导线，将图甲电路补充完整；
（2）闭合开关后，观察到电流表有示数，电压表无示数；则故障可能是 ；
（3）排除故障后，继续实验，测量并记录实验数据，根据实验数据画出电流与电阻关系的图像如图乙所示（实验中各电路元件完好）；分析图像可知实验中控制定值电阻两端电压为 V不变，并发现 Ω的定值电阻实验数据是错误的；去除错误数据，分析剩余数据得出的结论是：当导体两端电压一定时，通过导体的电流与导体的电阻成 ；
（4）利用以上实验器材，还可以完成的电学实验是 。（写出一个即可）
5．（2024·青海）为测量小灯泡正常发光时的电阻，“飞天”兴趣小组利用图甲所示的实验器材进行了如下实验（小灯泡额定电压为2.5V）：
（1）用笔画线代替导线将图甲的实验电路连接完整；
（2）闭合开关前，滑动变阻器滑片应滑到 端（选填“A”或“B”）；闭合开关后发现小灯泡不亮，电流表无示数，电压表有示数，电路中出现的故障可能是小灯泡 （选填“短路”或“断路”）；
（3）排除故障后，闭合开关，移动滑片，测量得出了如下数据：
当电压表示数为2.5V时，电流示数如图乙所示，示数是 A，此时小灯泡的电阻值为 Ω（结果保留两位小数）；
（4）根据实验数据绘制了如图丙所示小灯泡的I-U图像，结合数据和图像分析小灯泡的电阻值发生变化的原因： 。
6．（2024·四川广元）“天和”学习小组在实验室探究一个热敏电阻阻值随温度变化的关系，设计了如图甲所示的电路图，电源两端电压恒为12V，是定值电阻，R是热敏电阻，电流表的量程是0~0.6A，电压表的量程是0~15V。
（1）同学们按电路图连接实物后，闭合开关，发现电压表示数接近电源电压，电流表无示数，则故障可能是热敏电阻R处发生 （选填“短路”或“断路”）；
（2）排除故障后，闭合开关S，他们测量了该热敏电阻不同温度下的电阻值，并绘制成如图乙所示的图像。由图像可知，热敏电阻的阻值R随温度t增大而 ；（选填“增大”“不变”或“减小”）
（3）某次测量中，电压表示数如图丙所示，电流表示数为0.2A，则此时热敏电阻R的温度为 ℃；
（4）探究过程中，热敏电阻的温度变化范围为0~100℃，则电压表示数的变化范围为 。
7．（2024·江苏常州）小组同学探究“欧姆定律”．
（一）小明探究“电流与电压的关系”．实验器材为：3节干电池（每节电池的电压恒为1.5V）、开关S、定值电阻、电流表、电压表、滑动变阻器、导线。
（1）请在图甲中以笔画线代替导线完成电路连接，要求：电流表、电压表均使用大量程（测量时再选择合适的量程），电压表测量的电压；
（2）闭合开关前，应将滑动变阻器的滑片P移至 端；
（3）闭合开关S，发现电流表无示数、电压表有示数，则电路故障可能是 ；
A．处发生短路 B．处发生断路
C．处发生短路 D．处发生断路
（4）排除电路故障，移动滑动变阻器的滑片P，测得多组数据．进行实验④时，电压表、电流表的示数如图乙所示，请将数据记录在表格内；
（5）分析实验数据，可得探究结论： ；
（二）小华利用如图甲所示的电路，附加数个阻值不同的定值电阻，探究“电流与电阻的关系”，测得实验数据如表格所示；
（6）小华完成实验①后，进行实验②，具体操作为：首先，断开开关S，将定值电阻由5Ω换成10Ω；接着，闭合开关S，调节滑动变阻器的滑片P时，眼睛应观察 表直至其示数为 ；
（7）分析实验数据，可得探究结论： 。数据序号
1
2
3
4
5
电压U/V
1.60
1.90
2.20
2.50
2.80
电流I/A
0.16
0.19
0.22
0.25
0.28
方案一
方案二
项目
内容
项目
内容
能量转化
电能转化为内能和光能
能量转化
①
器材
两个阻值不同发光原理相同的小灯泡
替代灯泡的器材（或器材组合）
②
现象
灯泡的亮暗不同
现象
③
判断方法
灯泡亮的比暗的功率大
判断方法
④
实验次数
电压U/V
电流I/A
电阻R/Ω
1
1.0
0.20
5.00
2
1.5
0.24
6.25
3
2.0
0.26
7.70
4
2.5
5
3.0
0.30
10.00
实验序号
①
②
③
④
1.0
2.0
3.0

I/A
0.2
0.4
0.6

实验序号
①
②
③
④
R/Ω
5
10
15
20
I/A
0.6
0.3
0.2
0.15
