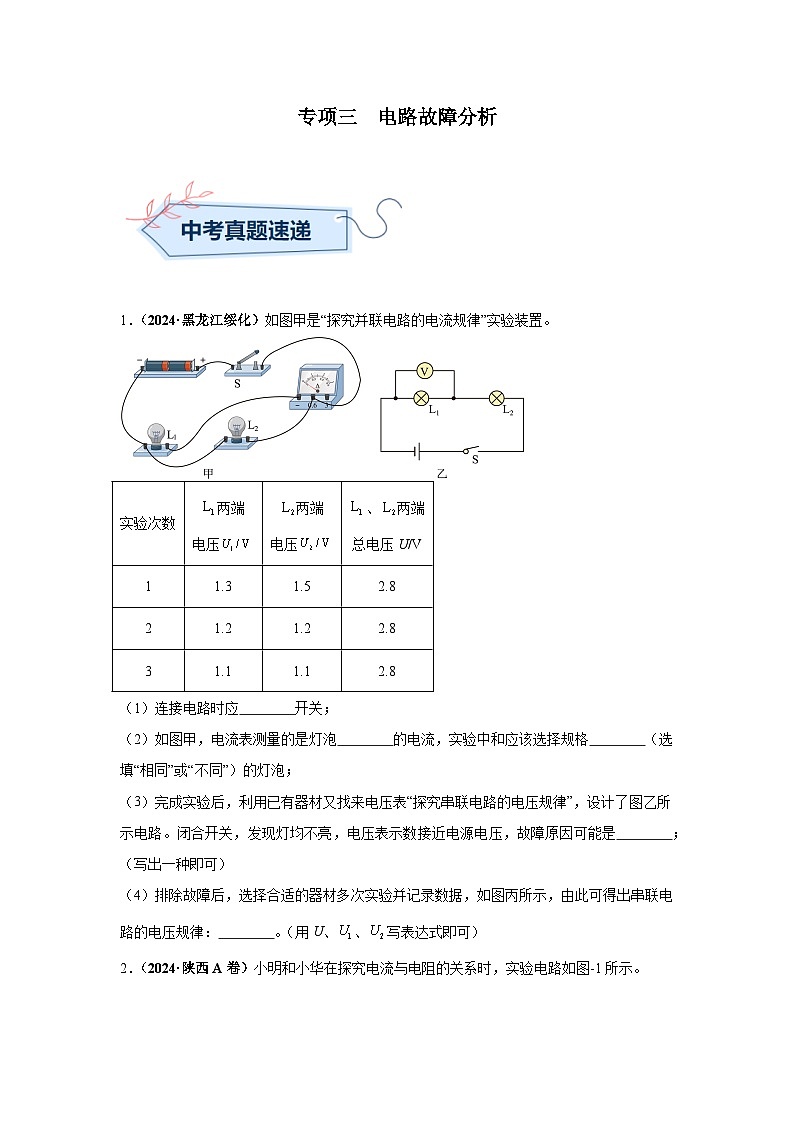

1．（2024·黑龙江绥化）如图甲是“探究并联电路的电流规律”实验装置。
（1）连接电路时应 开关；
（2）如图甲，电流表测量的是灯泡 的电流，实验中和应该选择规格 （选填“相同”或“不同”）的灯泡；
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯均不亮，电压表示数接近电源电压，故障原因可能是 ；（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如图丙所示，由此可得出串联电路的电压规律： 。（用U、、写表达式即可）

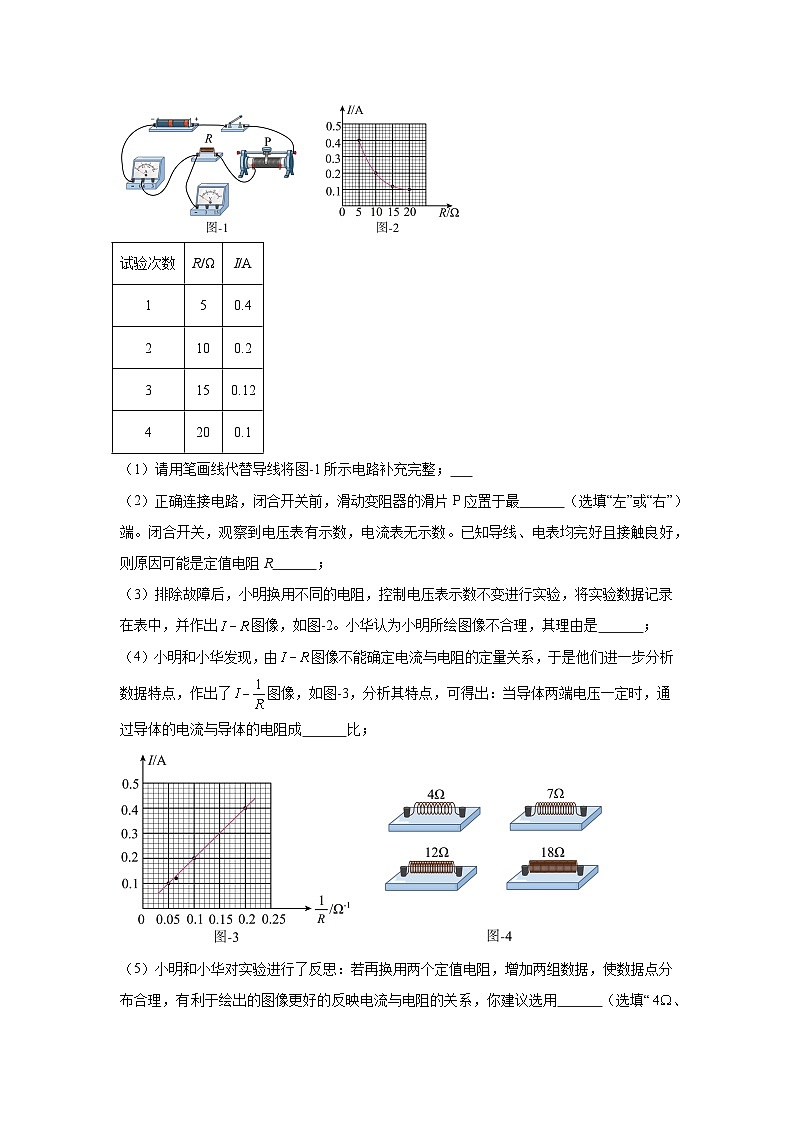

2．（2024·陕西A卷）小明和小华在探究电流与电阻的关系时，实验电路如图-1所示。
（1）请用笔画线代替导线将图-1所示电路补充完整；
（2）正确连接电路，闭合开关前，滑动变阻器的滑片P应置于最 （选填“左”或“右”）端。闭合开关，观察到电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，则原因可能是定值电阻R ；
（3）排除故障后，小明换用不同的电阻，控制电压表示数不变进行实验，将实验数据记录在表中，并作出图像，如图-2。小华认为小明所绘图像不合理，其理由是 ；
（4）小明和小华发现，由图像不能确定电流与电阻的定量关系，于是他们进一步分析数据特点，作出了图像，如图-3，分析其特点，可得出：当导体两端电压一定时，通过导体的电流与导体的电阻成 比；
（5）小明和小华对实验进行了反思：若再换用两个定值电阻，增加两组数据，使数据点分布合理，有利于绘出的图像更好的反映电流与电阻的关系，你建议选用 （选填“、”或“、”）的定值电阻；
（6）小明和小华找到一卷规格为的镍铬合金丝（无绝缘表层），截取了长度为0.4m、0.7m、1.2m、1.8m的四段，对应阻值为、、、。分别将它们绕成螺旋状后，两端缠绕在接线柱上固定，制成了四个简易定值电阻，如图-4所示。在老师的帮助下，他们对制作的电阻进行了测量检验，发现测量值均偏小，且有的偏小值较大，原因可能是 。

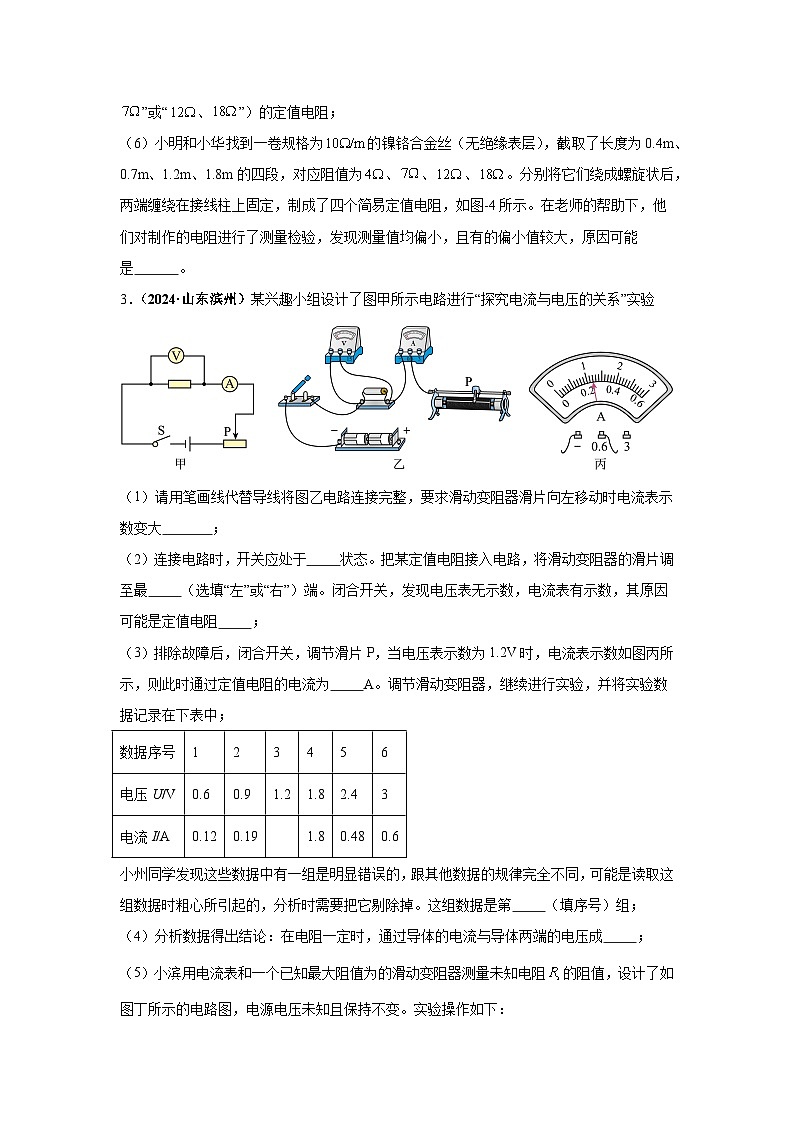

3．（2024·山东滨州）某兴趣小组设计了图甲所示电路进行“探究电流与电压的关系”实验
（1）请用笔画线代替导线将图乙电路连接完整，要求滑动变阻器滑片向左移动时电流表示数变大 ；
（2）连接电路时，开关应处于 状态。把某定值电阻接入电路，将滑动变阻器的滑片调至最 （选填“左”或“右”）端。闭合开关，发现电压表无示数，电流表有示数，其原因可能是定值电阻 ；
（3）排除故障后，闭合开关，调节滑片P，当电压表示数为1.2V时，电流表示数如图丙所示，则此时通过定值电阻的电流为 A。调节滑动变阻器，继续进行实验，并将实验数据记录在下表中；
小州同学发现这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。这组数据是第 （填序号）组；
（4）分析数据得出结论：在电阻一定时，通过导体的电流与导体两端的电压成 ；
（5）小滨用电流表和一个已知最大阻值为的滑动变阻器测量未知电阻的阻值，设计了如图丁所示的电路图，电源电压未知且保持不变。实验操作如下：
①将滑动变阻器的滑片P移动到最右端b点，记录此时电流表示数为；
②将滑动变阻器的滑片P移动到最左端a点，记录此时电流表示数为；
③则 （用已知和测出的物理量、、表示）。
4．（2024·甘肃临夏）科技兴趣小组测量额定电压为2.5V的灯泡L正常发光时的电阻，实验装置如图甲所示。
（1）请用笔画线代替导线，将图甲所示的实物图连接完整；( )
（2）正确连接电路后，滑动变阻器的滑片从一端移到另一端的过程中（实验过程中曾改变电压表的量程），测得了如表所示的实验数据，根据第 次数据可知，电路出现故障，故障原因是 ，由此也可知电源电压是 V；
（3）实验中滑动变阻器的作用： 、 。小灯泡正常发光时，电流表的示数如图乙所示，则灯泡L正常发光时的电阻约为 （结果保留一位小数）；
（4）兴趣小组的其中一位同学对灯泡的电阻提出了不同看法，他认为应将所测电阻取平均值以减小实验误差，你同意该同学的看法吗？ ；说说自己的理由： ；
（5）实验装置中有“ ”“ ”两种规格的滑动变阻器，此实验中选用的滑动变阻器规格应为 。
5．（2024·黑龙江齐齐哈尔）在“伏安法测电阻”实验中，老师准备了阻值未知的定值电阻R、电压表、电流表、两节新干电池、开关、导线若干、滑动变阻器（铭牌上标有“20Ω 1A”）等器材。所有器材均完好。
（1）小夏按照实验操作要求，在检查实验器材时，发现电流表指针的位置如图1所示，出现这一现象的原因是： 。
（2）解决问题后，小夏设计并连接了如图2所示的部分电路，请用笔画线代替导线将图2的电路连接完整（要求：导线不可交叉）。
（3）闭合开关前，应将滑动变阻器的滑片调至最 （选填“左”或“右”）端。此时，滑动变阻器的作用是： 。
（4）检查电路连接无误，闭合开关。在实验的过程中，电压表示数突然接近最大值，电流表示数几乎为0。若电路中只有一处故障，则发生的故障可能是定值电阻R 。
（5）排除故障后，小夏继续进行实验，当电压表示数为1.2V时，读出如图3所示的电流表示数，并计算定值电阻的阻值 。小夏认为实验已经完成，小民则认为仅这样就得出定值电阻的阻值不够可靠，原因是： 。
6．（2024·广西）小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
（1）闭合开关前，应将滑动变阻器的滑片置于 （选填“a”或“b”）端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器 （选填“短路”或“断路”）；
（2）排除故障后，某次实验电压表的示数如图乙所示，为 V；小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时的电阻为 ，小灯泡的额定功率为 W；
（3）图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而 （选填“增大”或“减小”）。
（4）受到上述实验的启发，为测量高温物体的温度，小明将图甲电路改装成一个简易的温度传感器。思路如下：将图甲中的小灯泡换成与灯丝同种材料的电阻丝，选择图中一个电表改装为温度显示仪。你建议他选哪个电表？请说明理由（从电表的示数随待测物体的温度变化关系进行阐述）。
答： 实验次数
两端
电压
两端
电压
、两端
总电压U/V
1
1.3
1.5
2.8
2
1.2
1.2
2.8
3
1.1
1.1
2.8
试验次数
R/Ω
I/A
1
5
0.4
2
10
0.2
3
15
0.12
4
20
0.1
数据序号
1
2
3
4
5
6
电压U/V
0.6
0.9
1.2
1.8
2.4
3
电流I/A
0.12
0.19
1.8
0.48
0.6
实验次数
电压表示数/V
电流表示数/A
灯泡亮度
1
1
0.2
较暗
2
2.5
正常发光
3
2.8
0.32
强烈发光
4
6
0
不发光
