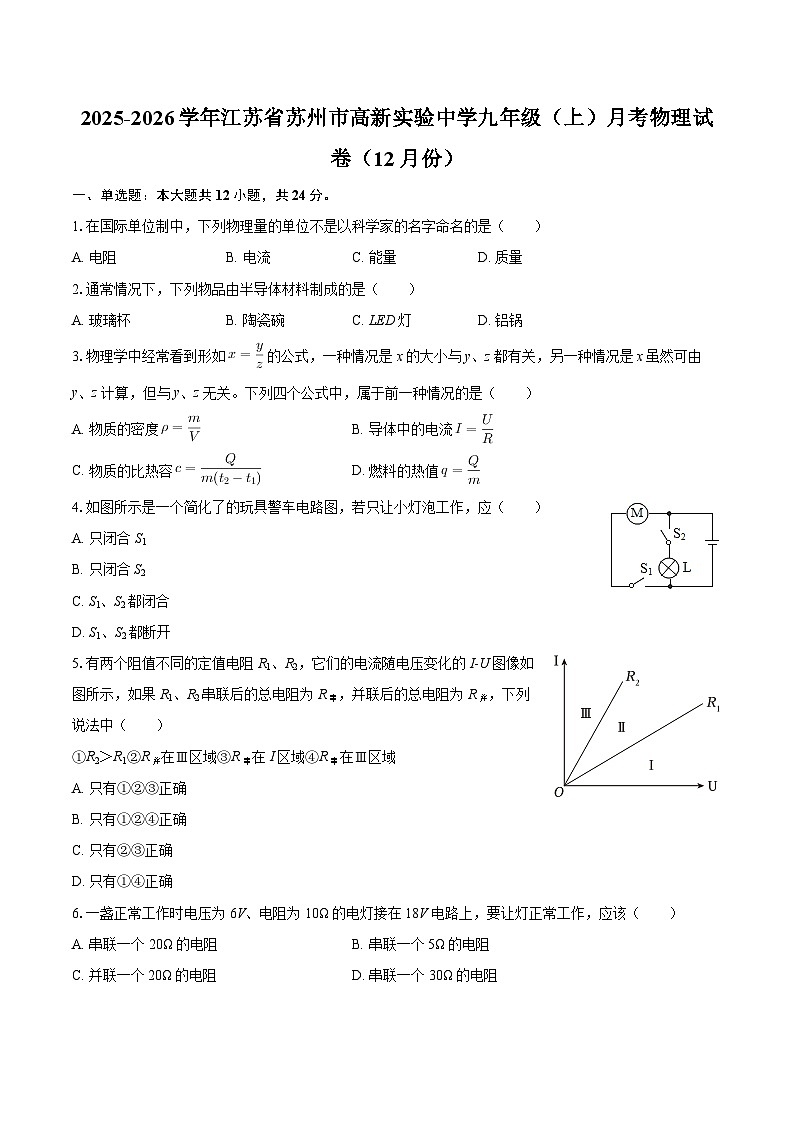

2025-2026学年江苏省苏州市高新实验中学九年级（上）月考物理试卷（12月份）-自定义类型

这是一份2025-2026学年江苏省苏州市高新实验中学九年级（上）月考物理试卷（12月份）-自定义类型，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.在国际单位制中，下列物理量的单位不是以科学家的名字命名的是（ ）
A. 电阻B. 电流C. 能量D. 质量
2.通常情况下，下列物品由半导体材料制成的是（ ）
A. 玻璃杯B. 陶瓷碗C. LED灯D. 铝锅
3.物理学中经常看到形如的公式，一种情况是x的大小与y、z都有关，另一种情况是x虽然可由y、z计算，但与y、z无关。下列四个公式中，属于前一种情况的是（ ）
A. 物质的密度B. 导体中的电流
C. 物质的比热容D. 燃料的热值
4.如图所示是一个简化了的玩具警车电路图，若只让小灯泡工作，应（ ）
A. 只闭合S1
B. 只闭合S2
C. S1、S2都闭合
D. S1、S2都断开
5.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I-U图像如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，下列说法中（ ）
①R2＞R1②R并在Ⅲ区域③R串在I区域④R串在Ⅲ区域
A. 只有①②③正确
B. 只有①②④正确
C. 只有②③正确
D. 只有①④正确
6.一盏正常工作时电压为6V、电阻为10Ω的电灯接在18V电路上，要让灯正常工作，应该（ ）
A. 串联一个20Ω的电阻B. 串联一个5Ω的电阻
C. 并联一个20Ω的电阻D. 串联一个30Ω的电阻

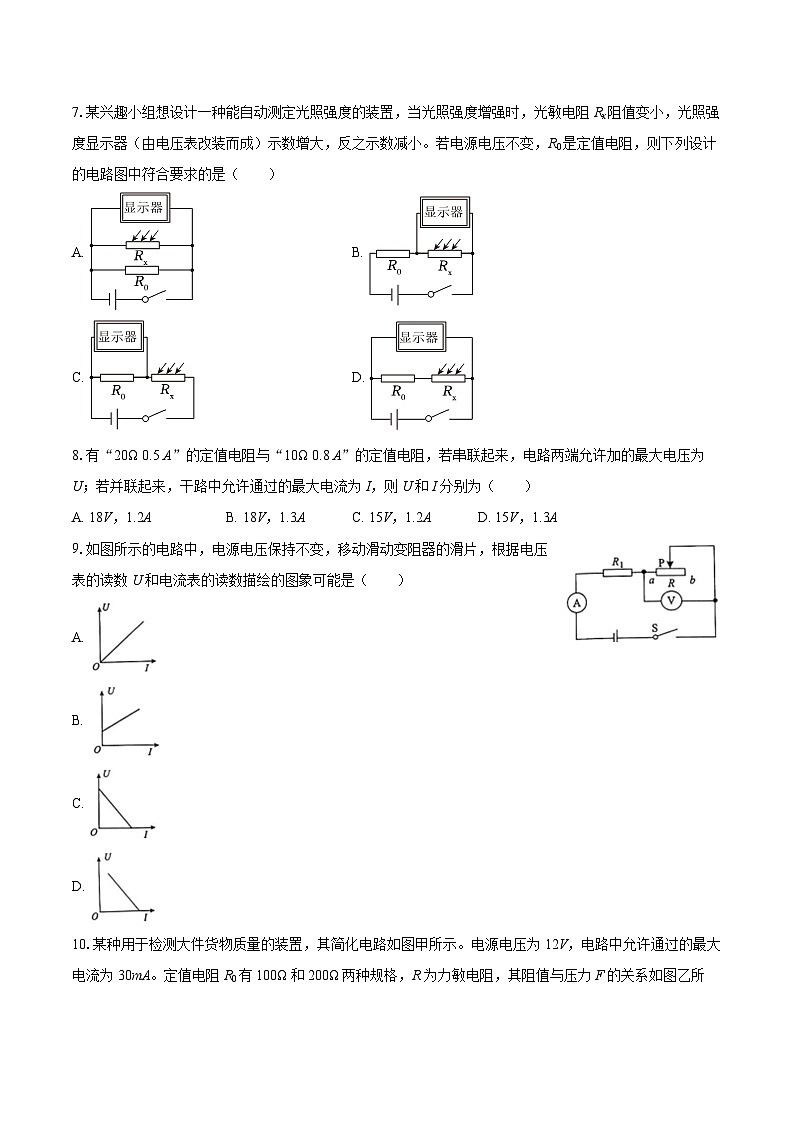

7.某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻Rx阻值变小，光照强度显示器（由电压表改装而成）示数增大，反之示数减小。若电源电压不变，R0是定值电阻，则下列设计的电路图中符合要求的是（ ）
A. B.
C. D.
8.有“20Ω 0.5 A”的定值电阻与“10Ω 0.8 A”的定值电阻，若串联起来，电路两端允许加的最大电压为U；若并联起来，干路中允许通过的最大电流为I，则U和I分别为（ ）
A. 18V，1.2AB. 18V，1.3AC. 15V，1.2AD. 15V，1.3A
9.如图所示的电路中，电源电压保持不变，移动滑动变阻器的滑片，根据电压表的读数U和电流表的读数描绘的图象可能是（ ）
A.
B.
C.
D.

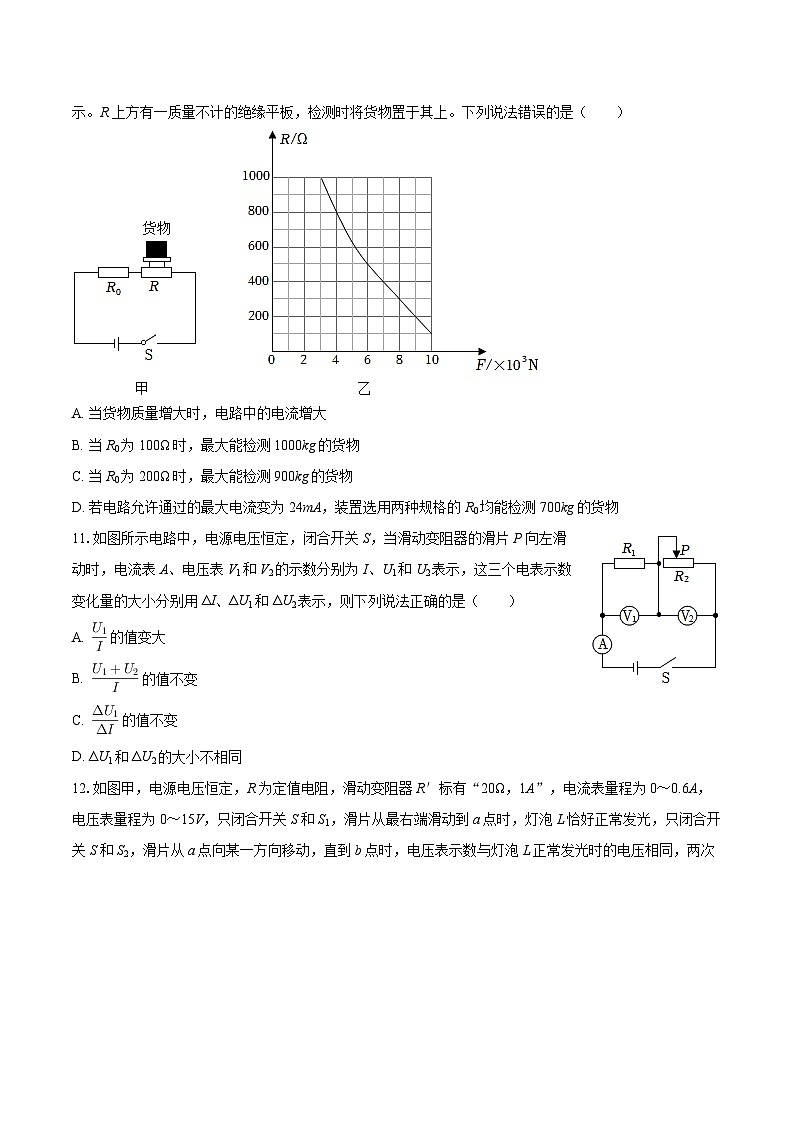

10.某种用于检测大件货物质量的装置，其简化电路如图甲所示。电源电压为12V，电路中允许通过的最大电流为30mA。定值电阻R0有100Ω和200Ω两种规格，R为力敏电阻，其阻值与压力F的关系如图乙所示。R上方有一质量不计的绝缘平板，检测时将货物置于其上。下列说法错误的是（ ）
A. 当货物质量增大时，电路中的电流增大
B. 当R0为100Ω时，最大能检测1000kg的货物
C. 当R0为200Ω时，最大能检测900kg的货物
D. 若电路允许通过的最大电流变为24mA，装置选用两种规格的R0均能检测700kg的货物
11.如图所示电路中，电源电压恒定，闭合开关S，当滑动变阻器的滑片P向左滑动时，电流表A、电压表V1和V2的示数分别为I、U1和U2表示，这三个电表示数变化量的大小分别用ΔI、ΔU1和ΔU2表示，则下列说法正确的是（ ）
A. 的值变大
B. 的值不变
C. 的值不变
D. ΔU1和ΔU2的大小不相同
12.如图甲，电源电压恒定，R为定值电阻，滑动变阻器R′标有“20Ω，1A”，电流表量程为0～0.6A，电压表量程为0～15V，只闭合开关S和S1，滑片从最右端滑动到a点时，灯泡L恰好正常发光，只闭合开关S和S2，滑片从a点向某一方向移动，直到b点时，电压表示数与灯泡L正常发光时的电压相同，两次调节过程中，两电表示数关系如图乙所示，下列说法中正确的是（ ）
A. 电源电压为8VB. 灯泡正常发光时的电阻为6Ω
C. 定值电阻R的阻值为20ΩD. b点在a点的左侧
二、填空题：本大题共9小题，共22分。
13.两个电阻R1、R2串联在电路中，已知R1＜R2，通过两个电阻的电流I1、I2的大小关系是I1 I2（＞/=/＜），加在两个电阻两端的电压U1、U2的大小关系是U1 U2（＞/=/＜）。
14.有一个导体，两端的电压为6V时，通过的电流为0.5A，则它的电阻是______Ω；当它两端的电压为8伏时，导体的电阻是______Ω，当导体两端的电压为零时，该导体的电阻是______Ω．
15.如图所示，使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，表明电路中的电流______，这时若滑动变阻器的C接M，则______（选填“A”或“B”或“C”或“D”）接N。关于变阻器上电阻丝的材料，应该选用______（填“铜丝”或“镍铬合金丝”）。
16.如图所示的实验装置，闭合两开关。点燃酒精灯前看到的现象是：电流表______（选填：“甲”、“乙”或“甲乙都”）有示数；点燃酒精灯后，在加热过程中发现：电流表甲示数______，电流表乙示数______（以上两空均选填“变大”、“变小”或“不变”）。
17.小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为______V，L1两端的电压为______V。
18.如图甲所示是电阻R和灯泡L的U-I图像，由图可知电阻R的阻值是 ；若将电阻R和小灯泡L并联在电路中（如图乙），电流表示数为0.7A，则电源的电压是 V。
19.如图所示，电源电压恒为3V，电阻R1=10Ω，R2=30Ω，当开关断开时，电流表A1、A2的示数之比为 ；当开关闭合时，电流表A1、A2的示数之比为 。
20.如图所示的电路中，电源电压恒定。R0是定值电阻，闭合开关S，向右移动滑动变阻器滑片P的过程中，三个电表示数的变化情况为：电流表A1的示数______，电流表A2的示数______，电压表V的示数______。
21.在如图所示的电路中，电源电压不变。开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到1V，同时观察到电流表的示数从0.5A变化到1A，则定值电阻R0的阻值为 Ω，电源电压为 。
三、作图题：本大题共1小题，共6分。
22.按照题目要求作图：
（1）如图，调光台灯电位器的内部结构示意图，a、b、c是它的三个接线柱，请完成该电路的连接。要求旋钮带动滑片顺时针转动时，灯泡变暗。
（2）如图，小华设计了一个测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便。
（3）如图，A～E是五个接线柱。请用笔画线代替导线将电路图补充完整，使得两灯串联。
四、实验探究题：本大题共6小题，共31分。
23.某科技小组要设计冬季植物大棚控温系统。
【任务与要求】当环境温度t≤20℃，加热设备开启工作；温度t≥30℃，停止工作，大棚内的温度维持在一定范围。
【设计与实施】①器材有：电压为6V的电源、定值电阻、可控加热设备、热敏电阻（阻值随温度变化的关系如图甲）等。②设计的电路如图乙，加热设备是否工作由其两端的电压UAB来控制，当UAB≥4V时，加热设备开启工作，当UAB≤U0时，加热设备不工作。（不考虑加热设备对电路的影响）
【分析与思考】
（1）电路中的______（R1/R2）是热敏电阻；
（2）定值电阻的阻值为______Ω；
（3）U0= ______V；
（4）长时间使用后，电源电压降低，系统控制的最高温度将______。
24.同学们在做“探究影响导体电阻大小因素”的实验时，提出如下猜想：
猜想一：导体的电阻与导体的材料有关
猜想二：导体的电阻与导体的长度有关
猜想三：导体的电阻与导体的横截面积有关
同学们利用如图所示的电路进行验证，使用的4根合金丝的规格、材料及实验数据如表所示。
（1）该实验是通过观察______（灯泡亮度/电流表示数）比较导体电阻的大小更为准确；
（2）为了验证猜想一，应选用合金丝______进行实验；（选填字母编号）
（3）选用编号为B、C的合金丝分别接入电路，是为了验证猜想______（一/二/三）。分析实验数据，可得出的结论是：在导体的材料和长度相同时，横截面积越______，电阻越大；
（4）A、D两段电阻丝的阻值分别为RA和RD，则RA______RD（＞/=/＜）。
25.图甲是“测量小灯泡电阻”的实验电路，电源电压恒为3V，小灯泡的额定电压为2.5V。
（1）移动滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为______V。要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片P向______（左/右）端移动，使电压表的示数为2.5V；
（2）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，由图像可计算出小灯泡正常发光时的电阻是______Ω；
（3）小明经过思考，将甲图中滑动变阻器替换为电阻箱，同时去掉电流表，也可以测量灯泡的电阻。若电源电压为U0保持不变，当电阻箱阻值调为R时，电压表示数为U，则此时小灯泡的电阻为______（用字母表示）。
26.测量定值电阻RX阻值大小的实验电路图如图甲所示。
（1）本实验的原理是______；
（2）正确连接电路闭合开关后，电压表示数为1.5V时，电流表如图乙所示，电流表示数为______A，则此时测得RX的阻值是______Ω；
（3）本实验要多次测量取平均值，是为了______；
（4）某实验小组进行实验时不慎将电压表损坏，想利用如图丙实验电路图测量Rx的阻值。图中R为电阻箱，请在以下空白处填上适当内容。
①将开关接a,调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表示数I和电阻箱阻值RA；
②将开关改接b,______，记下电阻箱阻值RB；
③则Rx=______（要求仅利用电阻箱读数表达Rx的阻值）。
27.如图所示，小明设计并制作一个模拟的调光灯。器材有：电池、小灯泡（I额=0.3A）、铅笔芯、金属回形针、开关、导线、电压表、电流表。
（1）铅笔芯和小灯泡的连接方式是______联；
（2）闭合开关，回形针向左移，小灯泡亮度变______（亮/暗）；
（3）为了安全使用调光灯，需要在铅笔芯上标记安全位置P，将______表连入电路，调节回形针的位置，当表的示数为______时，回形针的位置即为安全位置P，回形针向左调节不能超过此位置；
（4）甲、乙两根铅笔芯的长度都是17.5cm,甲的电阻为20Ω，乙的电阻为10Ω。如需电阻调节精度高，应该选择铅笔芯______（甲/乙）。
28.在“探究电流与电阻的关系”实验中，老师提供了两节新干电池、电流表、电压表、开关、两个滑动变阻器（规格“10Ω 1 A”和“20Ω 0.5 A”），阻值为10Ω、20Ω、25Ω的定值电阻各一个，以及导线若干。
（1）请根据图甲，用笔画线代替导线将实物图（图乙）连接完整。（要求导线不交叉；当滑片向右移动时，滑动变阻器接入电路的阻值变大）。
（2）闭合开关后，发现电压表无示数，电流表有示数，其原因可能是定值电阻______（断路/短路）。
（3）排除故障后，更换不同电阻进行实验，测得数据填入下面表格，第一次实验时，电流表的示数如图丙所示。当取下10Ω的定值电阻，换接上20Ω的定值电阻时，为了控制定值电阻两端的电压为______V不变，应将滑动变阻器的阻值调为______Ω；
（4）由表中数据可知，导体两端的电压一定时，通过导体的电流与导体的电阻成______（正比/反比）；
（5）根据表格数据判断，实验中选用的滑动变阻器可能是______（A/B）；
A.“10Ω 1 A”
B.“20Ω 0.5 A”
（6）当把50Ω的电阻接入电路时，发现无论怎样调节滑片都不能使电压表示数为U。为保证这个电阻接入电路中完成实验，可以采取调节电源电压最大值为______V，或将滑动变阻器换成最大阻值至少______Ω的变阻器等方法。
五、计算题：本大题共2小题，共12分。
29.在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S1，断开开关S2，电流表A1的示数为0.3A；闭合开关S1和S2，电流表A2的示数为1.2A。求：
（1）电源电压U；
（2）电阻R2的阻值。
30.图甲为一款甲醛检测仪，其简化电路如图乙。电源电压恒为15V，已知定值电阻的阻值R1=10Ω，气敏电阻的阻值为R2，当电压表示数为10V时，求：
（1）通过电阻R1的电流；
（2）此时气敏电阻的阻值R2；
（3）电阻R2的阻值会随着污染指数的变化而改变，如图丙所示，此时的污染指数为多少。
六、综合题：本大题共2小题，共16分。
31.跨学科实践——制作简易油量表。
小华和同学利用所学的电学知识，设计了油量表的原理图，如图所示，它利用电压表的示数来表示燃油的体积。已知电源电压U=4.5V，电阻R0=10Ω，电阻R=20Ω，电压表的量程为0～3V。
（1）电路设计：要使油量表能正常工作，应将开关与触点______（1/2）连接；
（2）故障排除：小华在正确完成电路连接后，改变油箱中燃油的体积，发现电压表有示数，但始终不变，发生故障的原因不可能是______；
A.R0短路
B.R断路
C.电压表短路
D.滑片处断路
（3）刻度调试：
①调零：在油箱中无燃油时使金属滑片处于R最上端，此时电压表的示数为零；
②标度：每次向油箱中增加1L的燃油，在电压表指针所指位置的刻度盘上标出相应的体积值。当将10L的燃油放在油箱中时，金属滑片刚好指在距R上端四分之一处，则“10L”应标在电压表______V的位置上，该油量表能测量的最大体积是______L，应标在电压表______V的位置上；
（4）发现问题：小华在标示油量表刻度时，同组的同学发现油量表的刻度是不均匀的；
（5）解决问题：小华和同学思考后，重新设计了电路，解决了上述问题，请画出改进后的电路。
32.如图的电路中，电源电压可调，灯L上标有“6V1A”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω2A”的字样，两表的量程分别是0～3A和0～15V，当只闭合开关S1时，调节电源电压使灯L正常发光，则电源电压可调节的范围为______V～______V，当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为______V。
1.【答案】D
2.【答案】C
3.【答案】B
4.【答案】B
5.【答案】C
6.【答案】A
7.【答案】C
8.【答案】C
9.【答案】D
10.【答案】B
11.【答案】C
12.【答案】B
13.【答案】=
＜

14.【答案】12；12；12
15.【答案】增大 A 镍铬合金丝
16.【答案】乙 变大 变小
17.【答案】2 ；8
18.【答案】10Ω
2

19.【答案】1：1
4：3

20.【答案】变小 变小 不变
21.【答案】10
11V

22.【答案】（1） （2） （3）
23.【答案】R1； 80； 3； 升高
24.【答案】电流表示数 AB 三;小 ＜
25.【答案】1.5;右 12.5
26.【答案】 0.3;5 减小误差 滑动变阻器滑片P位置不动，调节电阻箱使电流表示数为I;RB-RA
27.【答案】串 亮 电流;0.3A 乙
28.【答案】（1） 短路 （3）0.2；2；10 反比 B 2.8;25
29.【答案】解：（1）闭合开关S1，断开开关S2，电路中只有R1工作，
电流表A1的示数即为通过R1的电流，即I1=0.3A，
由I=可知，电源电压U=U1=I1R1=0.3A×30Ω=9V；
（2）闭合开关S1和S2，R1、R2并联，
电流表A1测量通过R1的电流I1=0.3A，电流表A2测量干路电流I=1.2A，
根据并联电路特点可知，R2两端的电压U2=U=9V，通过R2的电流I2=I-I1=1.2A-0.3A=0.9A，
由I=可知，电阻R2的阻值R2===10Ω。
答：（1）电源电压U为9V；
（2）电阻R2的阻值为10Ω。
30.【答案】通过电阻R1的电流为0.5A；
此时气敏电阻的阻值R2为20Ω；
如图丙所示，此时的污染指数为150
31.【答案】1； C； 1，5；40；3；
32.【答案】6 21 26 编号
材料
长度l/m
横截面积S/mm2
电流I/A
A
锰铜合金丝
0.5
0.4
0.4
B
镍铬合金丝
0.5
0.4
0.32
C
镍铬合金丝
0.5
0.2
0.16
D
镍铬合金丝
1.0
0.2
0.08
实验序号
1
2
3
电阻R/Ω
10
20
25
电流I/A
0.10
0.08
