江苏省苏州市高新实验中学2023-2024学年九年级上学期月考物理试卷（12月份）+

这是一份江苏省苏州市高新实验中学2023-2024学年九年级上学期月考物理试卷（12月份）+，共33页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

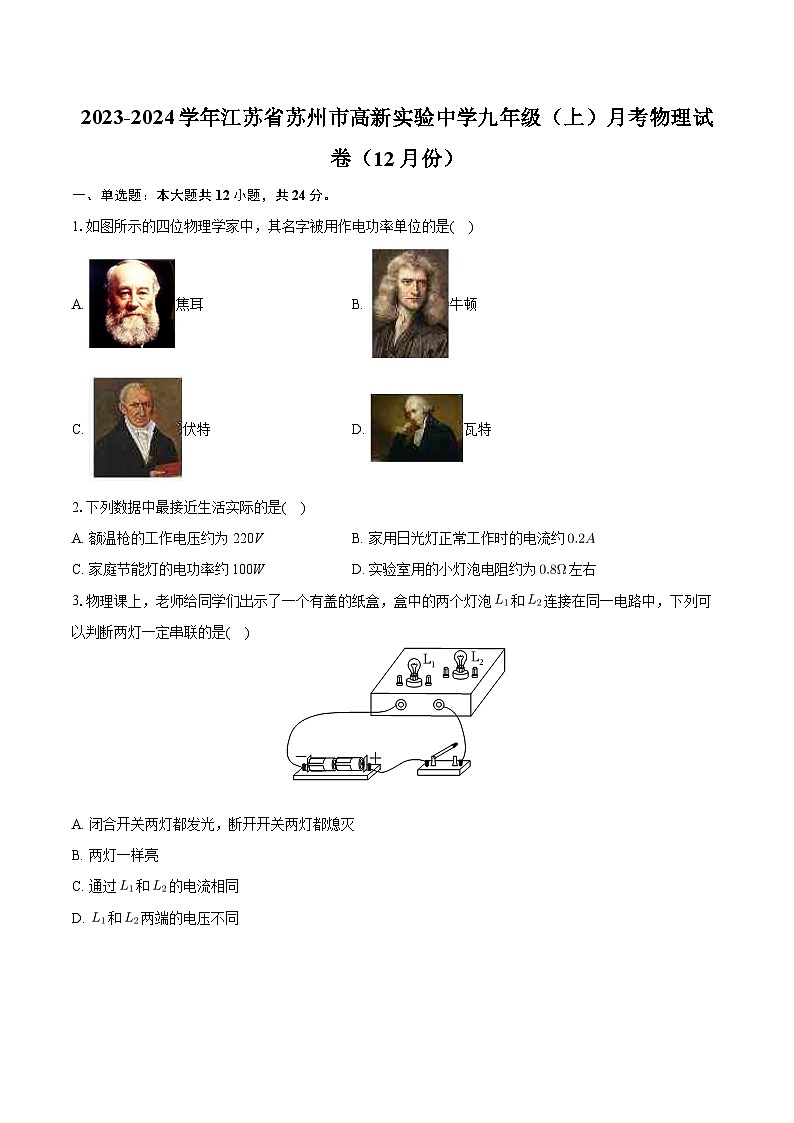

1.如图所示的四位物理学家中，其名字被用作电功率单位的是( )
A. 焦耳B. 牛顿
C. 伏特D. 瓦特
2.下列数据中最接近生活实际的是( )
A. 额温枪的工作电压约为220VB. 家用日光灯正常工作时的电流约
C. 家庭节能灯的电功率约100WD. 实验室用的小灯泡电阻约为左右
3.物理课上，老师给同学们出示了一个有盖的纸盒，盒中的两个灯泡和连接在同一电路中，下列可以判断两灯一定串联的是( )
A. 闭合开关两灯都发光，断开开关两灯都熄灭
B. 两灯一样亮
C. 通过和的电流相同
D. 和两端的电压不同

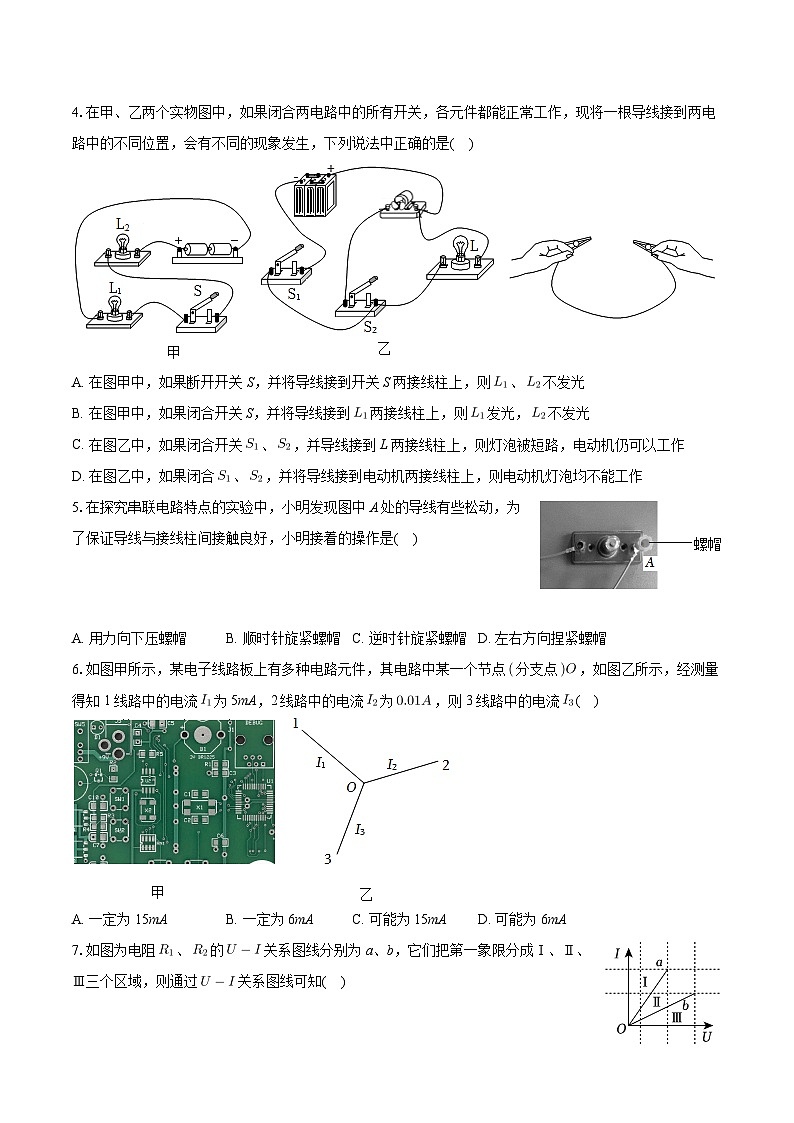

4.在甲、乙两个实物图中，如果闭合两电路中的所有开关，各元件都能正常工作，现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中正确的是( )
A. 在图甲中，如果断开开关S，并将导线接到开关S两接线柱上，则、不发光
B. 在图甲中，如果闭合开关S，并将导线接到两接线柱上，则发光，不发光
C. 在图乙中，如果闭合开关、，并导线接到L两接线柱上，则灯泡被短路，电动机仍可以工作
D. 在图乙中，如果闭合、，并将导线接到电动机两接线柱上，则电动机灯泡均不能工作
5.在探究串联电路特点的实验中，小明发现图中A处的导线有些松动，为了保证导线与接线柱间接触良好，小明接着的操作是( )
A. 用力向下压螺帽B. 顺时针旋紧螺帽C. 逆时针旋紧螺帽D. 左右方向捏紧螺帽
6.如图甲所示，某电子线路板上有多种电路元件，其电路中某一个节点分支点，如图乙所示，经测量得知1线路中的电流为5mA，2线路中的电流为，则3线路中的电流( )
A. 一定为15mAB. 一定为6mAC. 可能为15mAD. 可能为6mA
7.如图为电阻、的关系图线分别为a、b，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，则通过关系图线可知( )
A. 、串联后总电阻位于区域Ⅰ
B. 、并联后总电阻位于区域Ⅱ
C. 、串联后其两端电压
D. 、并联后通过其电流

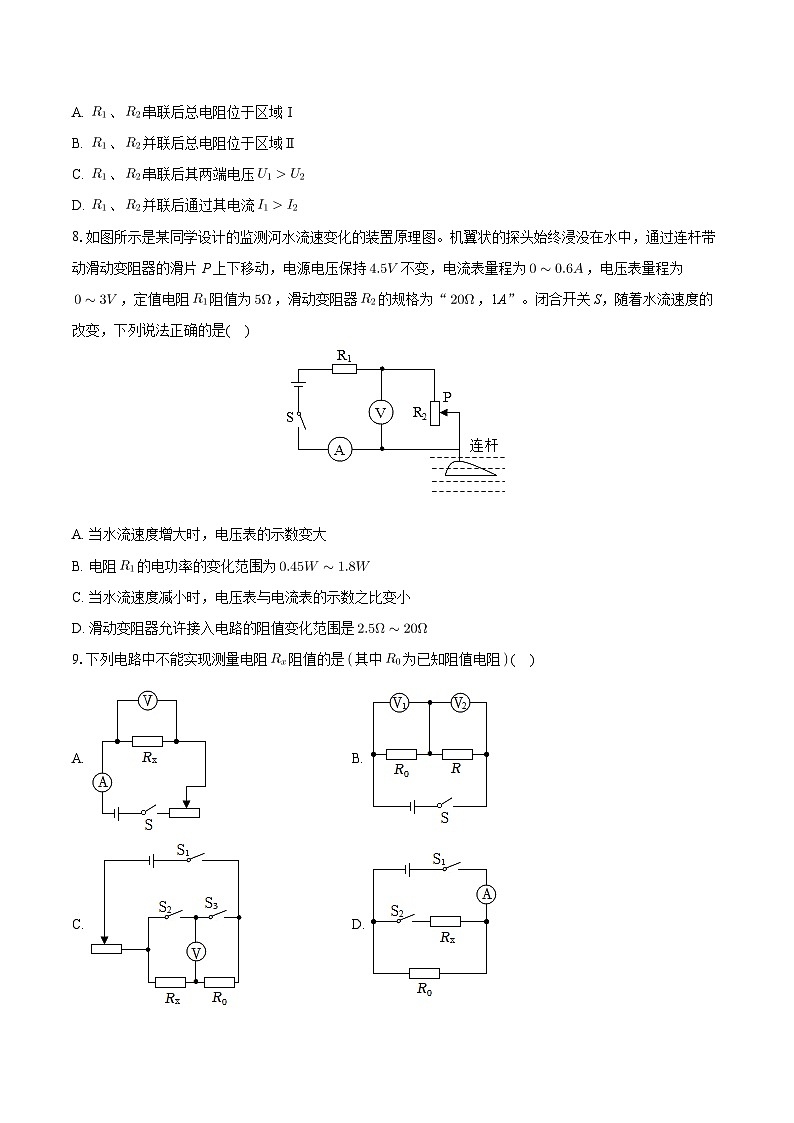

8.如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变，电流表量程为，电压表量程为，定值电阻阻值为，滑动变阻器的规格为“，1A”。闭合开关S，随着水流速度的改变，下列说法正确的是( )
A. 当水流速度增大时，电压表的示数变大
B. 电阻的电功率的变化范围为
C. 当水流速度减小时，电压表与电流表的示数之比变小
D. 滑动变阻器允许接入电路的阻值变化范围是
9.下列电路中不能实现测量电阻阻值的是其中为已知阻值电阻( )
A. B.
C. D.
10.如图电路开关S闭合时，规格相同的灯泡、均能发光，图中甲、乙、丙为电流表或电压表，下列说法中正确的是( )
A. 若和并联，甲和乙电压表，丙为电流表
B. 若和并联，乙丙为同种电表，丙表示数小于乙表示数
C. 若和串联，乙丙为同种电表，丙表示数小于乙表示数
D. 若和串联，甲和乙为电流表、丙为电压表
11.如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是( )
A. 电能表上指示灯闪烁的越快，说明小英家电路消耗的总功率越大
B. 小英家上个月消耗的电能为
C. 小英家家庭电路中的干路电流不得超过10A
D. 电能表上指示灯闪烁320次，表示家庭电路消耗电能
12.将一只标有“12V 6W”的灯泡与一电阻串联后接到电压为12V的电源上，电阻消耗的功率为灯丝电阻视作不变，则此时( )
A. 灯泡与电阻消耗的总功率为7WB. 灯泡与电阻消耗的总功率为6W
C. 灯泡消耗的功率大于5WD. 灯泡消耗的功率小于5w
二、填空题：本大题共7小题，共24分。
13.指纹识别技术作为生物特征识别技术之一，在新世纪逐渐成熟。如图所示，手指轻轻触碰手机的感应区，当识别到正确的指纹后，手机自动开锁，因此手机的感应区相当于电路中的______。用充电宝给手机充电时，充电宝相当于电路中的______。手机的电池铭牌标有“”字样，充满电后存储的电能为______ J，手机的待机功率为，则充满电后此手机可以待机______ h。
14.将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是______选填“A”或“B”；如果想获得的电压，则需要把______节这样的“水果电池”______联起来。
15.标有“3V 3W”的甲灯和“6V 4W”的乙灯的灯丝长度相同，灯丝较粗的是______灯选填“甲”或“乙”；不考虑灯泡电阻随温度改变，将这两只灯串联接到某一电源上，闭合开关后，其中一只灯泡恰能正常发光，另一只没有达到额定电压。由此可知电源电压为______V，此时______灯较亮选填“甲”或“乙”，若两灯并联接到一可变电源上，在保证电路安全的情况下，使其中一只灯正常发光，则电路消耗的总功率为______忽略灯丝电阻的变化
16.如图所示是一个能吹出冷风和热风的电吹风简化电路图，图中A是吹风机，B是电热丝。闭合开关______电吹风吹出热风，闭合开关______吹出冷风，在电路正常的情况下，此吹风机______填“会”或“不会”出现电热丝发热而吹风机不送风的工作状态。
17.如图所示，甲、乙为两只相同电表，当闭合，时，甲、乙两表示数之比为4：3，则两表均为______表。两电阻大小之比：为______，电路总功率为，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为，则：为______。
18.现有一热敏电阻，其阻值R随温度t的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V，当图中的输出电压达到或超过8V时，便触发报警器图中未画出报警，不考虑报警器对电路的影响。要求环境温度达到或超过时开始报警，则热敏电阻应接在虚线框______填数字内，另一虚线框内定值电阻阻值为______若将虚线框内两元件对调，则报警器报警的最高温度为______。
19.电热膜是一种新型的电热器件，如图1所示是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图2所示。
如图2所示，电路正常工作时金属导线中A、B处电流分别为和，则______选填“”；某根导电墨线的局部导电材料脱落了，如图3中C部分，这根导电墨线的电阻会______选填“变大”“变小”或“不变”。
由图4可知此电热膜的电热丝电阻随温度的升高而______，温度高时它两端的电压会______选填“增大”、“减小”或“不变”。
三、作图题：本大题共3小题，共6分。
20.在如图虚线框中选填入电池、电流表或电压表的符号，使电路成为串联电路。
21.用笔画线代替导线完成电路连接。要求：组成一个并联电路，开关S控制灯和，开关只控制灯。
22.如图所示，是小明同学利用电压表设计的一个简易电子秤示意图。其中C是金属弹簧，它的收缩量与压力成正比。请你帮小明完成电路图的连接，使电压表上的刻度线对应的质量值是均匀的，且所称质量越大时电压表示数越大。
四、实验探究题：本大题共2小题，共19分。
23.乐乐在做“探究电流与电阻的关系”实验时，准备了以下器材：两节新的干电池、电流表、电压表、滑动变阻器标有“”、定值电阻、开关、导线若干。
按图甲所示电路图连接实物时，开关必须处于______状态；在如图乙所示的实物图中，滑动变阻器的滑片要移到______选填“最右端”或“最左端”。
图乙是乐乐连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数______选填“变大”、“变小”或“不变”，君君在一旁观察后指出乐乐没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“”，并用笔补画一根线代替导线将电路连接正确。
接下来他们分别接入其它定值电阻对“电流与电阻关系”进行探究，在调节滑动变阻器时，眼睛应注视______选填“电流表”或“电压表”，最终乐乐作出了如图丙所示的图象，请你通过图象中所给信息计算出实验过程中，滑动变阻器两端的电压______ V。由图丙可知，导体两端的电压一定时，流经导体的电流与导体的电阻成反比。
在第问的基础上，当分别接入和的定值电阻进行正确实验时，两次电路中的电流之比为______。
在不改变电路连接的情况下，为完成整个实验，并保证电路及元件安全。范围为______ V至______ V。
另一组的花花设计了测量定值电阻的电路，如图丁，她想将电流表直接改装成测电阻的欧姆表。所用实验器材有电源电压，电流表量程，滑动变阻器。
①她将滑动变阻器调至接入，且保持不变，在M、N之间接入待测电阻，依据与I的对应关系，在电流表原来的刻度线处标上对应的阻值，下列标记正确的是______。
②该装置使用一段时间后，电源电压减小，这将导致电阻的测量值______选填“偏小”、“不变”或“偏大”。
24.在测定“小灯泡电功率”的实验中，电源电压为。小灯泡额定电压为，电阻约为。
请你用笔画线代替导线，将图中的实物电路连接完整；
滑片P置于阻值最大处，闭合开关试触时，发现电压表示数很大，电流表几乎无示数，出现的电路故障原因可能是______；
小明闭合开关后，移动滑片P到某一点时，电压表示数如图乙所示为______ V，若他想测量小灯泡的额定功率，应将图中滑片P向______选填“A”或“B”端移动，使电压表的示数为；
小明移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图象，根据图象信息，可计算出小灯泡的额定功率是______ W；
若小灯泡的实际电压为，且与小灯泡额定电压的关系为，以下关于灯泡额定功率与实际功率的数值关系，你认为最有可能的是______；
A.
B.
C.
D.无法确定
另一名同学发现不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率。已知小灯泡的额定电流为，定值电阻的阻值为，实验步骤如下，请补充完整：
①闭合开关S、，断开，调节滑动变阻器R的滑片P使电流表示数为；
②闭合开关S、，断开，滑动变阻器R的滑片______选填“左移”、“右移”或“保持不动”，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为______。用、、I表示
五、计算题：本大题共3小题，共15分。
25.某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示虚线框内为电饭锅的发热部位。已知，。
开关S置于______选填“1”或“2”挡时是高温烧煮挡，它的功率是______；
若只要求将保温焖饭挡的功率提升，请通过计算具体说明改进措施。
26.如图甲所示的电路图，已知的阻值是，闭合开关和，断开开关，电流表A的示数为，电流表的示数如图乙所示。
求电源电压和的阻值；
闭合开关和断开时，内消耗的电能是多少？
27.小明同学设计了一个测量压力的压力计，图甲是其工作原理，R为压力传感器，当压力作用在托盘上，R的电阻值就会随所受压力大小发生变化，如图乙所示。电源电压3V恒定不变，托盘的质量忽略不计。当托盘受到的压力为0时，电压表的示数为。求：
电流表示数；
的阻值；
当R消耗的功率最大时，水平托盘上所放物体的质量。
六、综合题：本大题共2小题，共12分。
28.为减少碳排放，我国大力推行电动汽车。汽车上的很多元件都涉及了很多物理知识，比如，控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：
如图汽车变阻器上旋钮滑片的材料应选用______选填“导体”或“绝缘体”；汽车下坡时不能长时间踩刹车，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于______；
如图1中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大而加快电动机的转速，则电路中M、N应分别与旋钮变阻器的______接线柱相连选填“E、O”或“O、F”或“E、F”；
汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，其中一个灯熄灭，另一个灯还能正常工作，转向横杆相当于电路中的开关，两个转向灯应______选填“串联”或“并联”；如图1若汽车在行驶过程中电动机两端电压为110V，通过电动机的电流为5A，电动机提供的动力为250N，电动机输出的速度为，则电动机的效率是______。
为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列电路图2符合要求的是______。
29.阅读短文，回答问题。
智能洗碗机智能洗碗机是自动消洗碗、筷、盘、碟等餐具的设备，具有洗涤、烘干等功能。为家庭、机关食堂的炊事人员减轻了劳动强度，提高了工作效率。某智能洗碗机安装时，洗碗机进水管的一端与自来水龙头连通，工作时，将水加热至设定的温度，掺入清洁剂后压至高处，由喷嘴喷出以冲洗餐具。使用中，可通过光敏电阻调节从喷嘴喷出水的速度来改变冲洗的位置。冲洗完毕后，通过传送带将餐具送至烘干机位置，将餐具烘干。
该洗碗机的部分参数如下表所示，表中流量指单位时间内由喷嘴喷出水的质量。
该智能洗碗机工作时，喷嘴以最大流量冲洗餐具，喷出水的体积为______。若烘干机单独正常工作一次，会使标有“”的电能表指示灯闪烁75次，则烘干机正常工作一次的时间为______ s。
某次洗涤前，按经济洗水量将水加热至，加热用时。则水升温所吸收的热量为______ J，加热器的效率为______。[水的比热容，室温为
如图乙所示为利用光敏电阻控制电路的原理图，其中为光敏电阻，为电阻箱，电源电压U恒为12V。当物品将光挡住而不能照射到上时测得两端电压为，光从两物体的间隙照射到上时，测得两端电压为，信号处理系统根据所测电压高低的变换对电路进行控制。
①保持的阻值不变，两端电压随时间变化的关系如图丙所示，可推知光敏电阻的阻值随光照强度的增大而______选填“增大”或“减小”；
②将的阻值调为，有光照射时，消耗的电功率为8W，则此时消耗的电功率为______ W。
答案和解析
1.【答案】D
【解析】解：功和能量的单位是焦耳，故A不正确；
B.力的单位是牛顿，故B不正确；
C.电压的单位是伏特，故C不正确；
D.电功率的单位是瓦特，故D正确。
故选：D。
结合常见物理量的单位判断即可。
此题考查了常见物理量的单位，属于基础知识。
2.【答案】B
【解析】解：额温枪的工作电压约为3V，故A不正确；
B.家用一盏日光灯正常工作电流大概在左右，故B正确；
C.家用节能灯的额定功率一般在几瓦到几十瓦，故C不正确；
D.实验室用的小灯泡两端电压不同时，电阻有较大变化，正常工作时电阻约为左右，故D不正确。
故选：B。
结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
3.【答案】D
【解析】解：A、闭合开关两灯都发光，断开开关两灯都熄灭，两灯可能串联，也可能并联，不能说明灯泡的串并联方式，故A错误；
B、灯泡的亮度取决于灯泡的实际功率，两灯一样亮，说明两灯的实际功率相同，不能说明灯泡的串并联方式，故B错误；
C、串联电路的电流处处相等，通过和的电流相同；若两灯并联，且两灯的规格相同时，通过两灯的电流也相等，所以通过两灯的电流相等，可能串联也可能并联，故C错误；
D、两灯并联，灯两端的电压相等；若灯两端的电压不相等，则两灯一定串联，故D正确。
故选：D。
利用下列知识分析判断：
在串联电路中，串联电路的总电压等于各部分电路两端的电压之和，电流处处相等；
在并联电路中，各支路两端电压相等，等于总电压；干路电流等于各支路电流之和；
灯泡的亮度取决于灯泡的实际功率；
本题考查串并联电路的特点，要知道灯泡的亮度取决于灯泡的实际功率，属于基础题目。
4.【答案】D
【解析】解：如果断开开关S，并将导线接到开关S两接线柱上，开关被短路，但电路是通路，所以、都能发光，故A错误；
B.如果闭合开关S，并将导线接到两接线柱上，则被短路，不发光，但电路是通路，故发光，故B错误；
闭合、，电动机和灯泡并联，将导线接到L两接线柱上或将导线接到电动机两端，灯泡和电动机都被短路，同时造成电源短路，电动机和灯泡都不工作，故C错误，D正确。
故选：D。
当用电器或电源和导线连接，则用电器或电源被短路；根据这个特点和对串并联电路的了解判断各选项。
本题考查了电路的连接方式、电路故障，正确分析电路连接方式是解题关键。
5.【答案】B
【解析】解：导线连接线柱时，需将导线按顺时针方向绕在接线柱上再将接线柱的螺帽顺时针旋紧，这样接线更牢固，不会出现虚接现象，故B正确。
故选：B。
顺时针拧紧螺帽时，接线会更牢固。
本题考查了螺帽的拧紧方式、电路的连接，属于基础题。
6.【答案】C
【解析】解：已知电路中某一个节点分支点，经测量得知线路中的电流为5mA，为，
若在支路上，则为干路电流，则可能为；
若在干路上，则、都为支路电流，则可能为。
故选：C。
在并联电路中，干路电流等于各支路中电流之和，据此解答。
此题主要考查并联电路的电流规律，难度不大，属于基础知识。
7.【答案】D
【解析】解：由图可以看出，当电压相同时通过的电流小于通过的电流，由欧姆定律的变形公式可得：；
A、、串联后总电阻等于两电阻之和，总电阻大于任何一个分电阻，在电压一定时，通过的电流更小，故在Ⅲ区域，故A错误；
B、并联电路的总电阻比任何一个电阻都小，在电压一定时，通过的电流更大，故在Ⅰ区域，故B错误；
C、若将它们串联在电路中，电流相等，由可知，其两端电压，故C错误；
D、若将它们并联接在电路中，电压相等，由可知，通过其电流，故D正确。
故选：D。
根据图中电压和电流的关系分析出电阻的关系，然后根据串并联电路的特点即可分析出答案。
本题考查欧姆定律及串并联电路的规律，要熟练应用串并联电路中电流及电压规律。
8.【答案】B
【解析】解：A、水流速度增大探头上、下面的压强差增大，压力增大，探头上移，滑动变阻器接入的阻值变小，电压表示数变小，故A错误；
B、两端的最小电压：
，
电路中最大电流，所以两端的最大电压：
，
的最小功率为：，
的最大功率为：，
故B正确；
C、当水流速度减小时，探测器上、下面的压强差变小，探测器受到的浮力变小，滑片P下滑，滑动变阻器接入的最值变大，电压表示数和电流表示数之比，就是滑动变阻器接入的电阻阻值，所以它们的比值变大，故C错误；
D、当电路中电路最大时，滑动变阻器接入的电阻最小：
，
滑动变阻器接入的最大电阻为电压表满量程时的电阻：
，
所以，
滑动变阻器允许接入电路的阻值变化范围是，故D错误。
故选：B。
当水流变大时机翼状的探头上面和下面的压强差变大，从而使探头浮力增大，滑片上滑，滑动变速器接入的电阻变小，电压表的示数变小；
根据知，当定值电阻分得最大电压时，功率最大，分得电压最小时功率最小。定值电阻分得最大电压是电流表到达量程最大时的电压，最小电压为滑动变阻器其满量程时的电压；
当水流速减小时，探头上、下面的压强差变小，压力变小，探头下移，滑动变阻器接入的最值变大，即电压表与电流表的示数之比变大；
滑动变阻器允许接入的最大最值为电压表满量程时的电阻，允许接入的最小最值电流表满量程时接入的电阻。
本题考查了流体流速和压强的关系，电功率的计算及串联电路中电压和电阻的关系。
9.【答案】C
【解析】解：
A、当开关闭合时，电压表测的电压，设此时示数为；电流表测通过的电流；根据欧姆定律可得：，故此电路可以测出的阻值。
B、当开关闭合时，与串联，电压表测的电压，设此时示数为，电压表测的电压，设此时示数为，则根据串联电路电流处处相等可列出等式：推导得出，故此电路可以测出的阻值。
C、当开关闭合时，电路为串联电路，电压表测量定值电阻和待测电阻电压时会出现电压表的正负接线柱接反，当开关都闭合时，与被短路则不能测量未知电阻的阻值，故C符合题意；
D、当只有开关闭合时，电流表A可以直接测通过的电流，根据并联电路中各支路两端的电压相等和求出两端的电压，当开关都闭合时，电流表测量干路电流，与并联，根据并联电路的电流规律可求得流经的电流，再根据可求出的阻值，故此电路可以测出的阻值，综上分析可知，只有C电路不能测出的阻值；
故选：C。
要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题。
缺少电流表测电阻的问题，要用到数学的推理思维，常以电流处处相等为突破口；如果缺少电压表测电阻，也常以各支路电压相等为突破口。
10.【答案】B
【解析】解：AB、若和并联，乙丙应为电流表，甲为电压表，丙测支路的电流，乙测干路的电流，因此丙的示数小于乙的示数，故A错误、B正确；
CD、若和串联，乙丙为同种电表，都是电压表，甲是电流表，丙测电源电压，乙测两端电压，所以丙表示数大于乙表示数，故CD错误。
故选：B。
电流表相当于导线，应串联使用；电压表相当于开路，应并联使用；
若使灯泡、组成串联电路，则灯泡应依次连接。若使灯泡、组成并联电路，则灯泡应并列连接。
本题考查了电流连接的判断，明确电流表和电压表的特点，再根据电流流向法判断电流的连接方式，是解答的关键，属易错题。
11.【答案】A
【解析】解：电能表上指示灯闪烁得越快，说明电路中电能消耗的越快，说明小英家电路消耗的总功率越大，故A正确；
B.小英家上月消耗的电能为，故B错误；
C.由图知电能表允许通过的最大电流为40A，因此小英家干路中的电流不得超过40A，故C错误；
D.表示电路中用电器每消耗的电能，电能表的指示灯闪烁1600次，指示灯闪烁320次消耗的电能为，故D错误。
故选：A。
电能表指示灯闪烁的快慢反映了做功的快慢；
电能表读数时，注意：电能表的最后一位数是小数，单位是；小英家上月消耗的电能等于上月末和上月初电能表的示数之差；
“”中，220V是指电能表的工作电压，10A是指电能表的标定电流，40A是指电能表平时工作允许通过的最大电流；
表示电路中用电器每消耗的电能，电能表的指示灯闪烁1600次，据此求电能表的指示灯闪烁320次时，家庭电路消耗的电能。
本题考查电能表的读数、消耗电能和电功率的计算，明确电能表相关参数的含义是关键。
12.【答案】D
【解析】解：根据公式可知，串联后总电阻变大，电路消耗的总功率小于灯泡的额定功率，小于6W，故AB错误，
已知电阻消耗的功率为1W，所以灯泡消耗的实际功率一定小于5W，故C错误，D正确．
故选
因为串联，电流相等，电路消耗的总功率，串联后总电阻变大，所以可知电路消耗的总功率的变化，已知电阻消耗的功率可知灯泡消耗的功率和总功率的大小．
本题考查根据电功率的计算公式和已知电阻的功率来比较电路消耗的功率和灯泡消耗的实际功率的大小，关键是知道串联后电源电压不变，总电阻变大，电路消耗的总功率小于灯泡的额定功率，如果再计算具体的数值将会进入误区，非常麻烦．
13.【答案】开关 电源 36000 25
【解析】解：手指轻轻触碰手机的感应区，当识别到正确的指纹后，手机自动开锁，相当于电路接通了，因此手机的感应区相当于电路中的开关；
用充电宝给手机电池充电时，充电宝提供了电能，则充电宝相当于电路中的电源；
电池充满电后储存的电能：；
由可知，充满电后此手机可以待机的时间：。
故答案为：开关；电源；36000；25。
开关在电路中起控制作用，电源在电路中提供电能，用电器在电路中消耗电能；
根据求出电池充满电后储存的电能；根据求出充满电后此手机可以待机的时间。
本题考查了电路的组成、电功公式和电功率公式的应用，难度不大。
14.【答案】B 2 串
【解析】解：电压表的连接方法，电流必须从正接线柱流入，从负接线柱流出时指针向右偏，故由图可观察到电压表的指针的向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极；
此时该电压表选择的是小量程，即分度值是，故此时的示数是，由串联电路中各部分电压之和等于总电压的特点可知，如果想获得的电压，则需要把2节这样的“水果电池”串联起来。
故答案为：B；2； 串。
据电压表的正确使用可知，由于它们都有正负接线柱，故我们可以根据指针的偏转情况和所连的接线柱来判断电池的正负极。
先判断电压表的量程，而后据分度值判断出示数来，据串联电路电压的规律分析即可判断。
本题考查了水果电池的制作和正负极的判断及串联电路电压的规律，是一道实验探究题，中等难度，故同学们应细心处理。
15.【答案】甲 8 乙 4
【解析】解：
根据可得两灯泡的电阻分别为：
，，
则甲灯的电阻较小；
根据影响电阻大小的因素可知：在灯丝材料、长度、温度相同时，电阻小的横截面积大，即甲灯的灯丝较粗；
由可得两灯正常工作时的电流分别为：
，，
因为两灯泡串联在电路中，其中一只能正常发光，另一只没有达到额定电压，
所以串联电路中的电流为，则乙灯能正常发光，此时乙灯的功率，
甲灯没有到达额定电压，则甲灯的实际功率：，
比较可知：乙灯的实际功率大于甲灯的实际功率，所以乙灯较亮；
电源电压：；
把两灯并联后接到某一电源上，保证某一电灯正常发光，正常发光的灯只能是额定电压较小的甲灯，则此时电源电压为3V；
电路消耗的最大总功率：。
故答案为：甲； 8；乙； 4。
本题考查了串并联电路的特点和欧姆定律、电功率公式的灵活应用，关键是知道灯泡正常发光时的电压和额定电压相等。
16.【答案】、 不会
【解析】解：开关在干路上，在B所在的支路，只闭合开关时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风；
同时闭合开关、时，电热丝与吹风机并联接入电路，同时工作，吹出热风，
在电路正常的情况下，只闭合开关时，此时干路开关是断开的，电路没有接通，所有用电器都不工作，所以不会出现电热丝发热而吹风机不送风的工作状态。
故答案为：、；；不会。
并联电路中干路的开关控制所有用电器，支路的开关控制本支路的用电器，A工作时吹风，B工作时发热，同时工作时吹热风。
对于这类结合生活中的电器考查电路连接情况的题目，要结合串、并联电路的电流流向特点进行分析。
17.【答案】电压 1：3 3：16
【解析】解：
甲、乙为两只相同电表，当闭合，时，甲、乙两表示数之比为4：3，若两表均为电流表，则甲表会将电源短路，故两表均为电压表；
当闭合，时，两电阻串联，电压表甲测量电源电压，电压表乙测量两端的电压，甲、乙两表示数之比为4：3，
因串联电路总电压等于各部分电压之和，
则根据串联分压原理可知：3；
设，则，
当两表都为电压表时，闭合两开关，两电阻串联，电路总功率为，
同时更换两电表种类，即两表都为电流表时，闭合开关，两电阻并联，
此时电路总功率为，
则：：16。
故答案为：电压；1：3；3：16。
甲、乙为两只相同电表，当闭合，时，甲、乙两表示数之比为4：3，若两表均为电流表，则甲表会将电源短路，据此分析；
当闭合，时，两电阻串联，电压表甲测量电源电压，电压表乙测量两端的电压，甲、乙两表示数之比为4：3，根据串联分压特点可知：；
设电源电压为U，当两表都为电压表时，闭合两开关，根据得出电路总功率，
同时更换两电表种类，即两表都为电流表时，闭合开关，两电阻并联，根据得出此时电路总功率，进而得出：。
本题考查了等效电路的分析、串并联电路的特点和电功率的计算等知识，综合性较强，难度适中。
18.【答案】
【解析】解：当环境温度是时，热敏电阻的阻值是，此时输出电压为8V，当环境温度超过时，热敏电阻的阻值变小，输出电压超过8V，说明环境温度从升高时，热敏电阻两端的电压变小，定值电阻两端的电压变大，即输出电压变大，故热敏电阻接在2位置，定值电阻接在1位置；
当热敏电阻接在2位置，定值电阻接在1位置，环境温度是，热敏电阻是，此时定值电阻两端的电压是8V，根据串联电路总电压等于各串联导体两端电压之和可知，热敏电阻两端的电压，
根据串联电路电流相等可得：，
代入数据有，，
则定值电阻的阻值；
当热敏电阻和定值电阻的位置互换，定值电阻的阻值是，输出电压为8V，即热敏电阻两端的电压是8V，
根据串联电路电压特点得，定值电阻两端的电压，
根据串联电路电流相等可得：，
代入数据有，，
则热敏电阻的阻值，
由表格数据知，当热敏电阻的阻值是时，环境温度是。
故答案为：2；；10。
热敏电阻和定值电阻串联在电源上，根据串联电路各电阻起分担电压的作用，电阻越大分担电压越大，当环境温度是时，热敏电阻的阻值是，此时输出电压为8V，当环境温度超过时，热敏电阻的阻值变小，输出电压超过8V，说明环境温度从升高时，热敏电阻两端的电压变小，定值电阻两端的电压变大，故热敏电阻接在2位置，定值电阻接在1位置。
当热敏电阻接在2位置，定值电阻接在1位置，环境温度是，热敏电阻是，定值电阻两端的电压是8V，根据串联电路电压特点求出热敏电阻两端的电压，根据串联电路电流相等，求出定值电阻的阻值。
当热敏电阻和定值电阻的位置互换，知道定值电阻的阻值，根据串联电路各电阻两端的电压比等于电阻比，求出热敏电阻的阻值，从表格中找到对应的环境温度。
本题两次利用串联电路电流相等，列出等式求出位未知量，或者利用串联电路各电阻分担的电压之比等于电阻之比求解都是比较常用的方法。
19.【答案】变大 增大 不变
【解析】解：如图2所示，电路正常工作时金属导线中A、B处电流分别为和，则；B处的支路更多；某根导电墨线的局部导电材料脱落了，如图3中C部分，这根导电墨线的电阻会减小，因为此处横截面积减小，电阻变大。
由图4可知此电热膜的电热丝电阻随温度的升高而增大，并联电路中，各个支路两端的电压相等；温度高时它两端的电压会不变。
故答案为：；变大；增大；不变。
并联电路中，干路中的电流等于各个支路的电流之和；导体的电阻与材料、长度和横截面积、温度有关。
导体的电阻随温度升高而减小；并联电路中，各个支路两端的电压相等。
本题考查的是并联电路的电流规律；知道影响电阻大小的因素。
20.【答案】解：由于电压表相当于断路，所以中间的方框不能是电压表；若中间为电流表，则左面只能为电源，该电路为并联电路；所以中间方框应为电池，左边的方框为电压表，且两灯泡串联，电压表测右边灯泡两端的电压，如下图所示：

【解析】要使灯泡发光则必须有电源；电流表在电路中相当于一根导线，电压表相当于断路。
对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确组成电路。
21.【答案】解：由题知，两灯并联，开关S应在干路上，控制两个灯泡，开关在的支路，只控制灯。实物图连接如图所示：
。
【解析】用电器并列连接的电路叫并联电路，并联电路中干路开关控制整个电路，支路开关只控制其所在支路。
本题考查根据要求连接实物图，掌握好并联电路特点是关键。
22.【答案】解：在滑片移动时不改变电路中电流，用电压表测滑动变阻器上部分的电压，当所称质量越大时金属弹簧被压缩程度越大，滑动变阻器上部分电阻越大，根据串联分压原理可知，电压表示数越大，这样就能实现表盘刻度均匀了，且所称质量越大时电压表示数越大，电路设计如下图所示：
。
【解析】用电压表测量电压，使电压与R成正比设计电路。
本题以电子秤为情景考查对串联电路的理解和欧姆定律的应用，关键知道要实现表盘刻度均匀，在滑片移动时不改变电路中电流。
23.【答案】断开 最左端 不变 电压表 1 4：偏大
【解析】解：为了保护电路，连接电路时开关应断开，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的最左端；
由图可知，滑动变阻器与电压表串联后再与电阻并联在一起，根据电压表的特点可知，通过滑动变阻器的电流为0，当移动滑动变阻器器时，电压表测量的是电阻两端的电压，也是电源电压，保持不变，电流也保持不变，故电流表示数不变；
定值电阻与滑动变阻器应串联在电路中，电压表应测量定值电阻两端的电压，故电路的错误之处和改进方法如图：
实验中要控制定值电阻两端的电压不变，故在调节滑动变阻器时，眼睛应注视电压表；由图可知，该图象为反比例函数，当电流为时，电阻为，则电压为：；
滑动变阻器两端的电压应为：；
在第问的基础上，当分别接入和的定值电阻进行正确实验时，实验中需控制电阻两端的电压不变，由欧姆定律可得实验中他接入、定值电阻时，两次电路的电流之比为：；
电路中最大电流为因此最小总电阻为，
当定值电阻最小为时，滑动变阻器阻值为，
结合串联电路电压规律及串联电路电压比等于电阻比：，
，可解得，因为在实验过程中要保证定值电阻两端电压不变，
因此分压相同，当接最大电阻时，滑动变阻器阻值为，符合题意；
当接入电路电阻最大时，此时定值电阻阻值为，变阻器阻值为，
则结合串联电路电压规律及串联电路电压比等于电阻比可得，
，可解得，综上所述电压表的取值范围为之间；
①AC、分析电路图可知，滑动变阻器与Rx串联，根据欧姆定律可知电路的总电阻，根据串联电路的电阻特点可知，即电流越大，的阻值越小，所以，表盘的右侧应为较大的电阻值，故AC错误；
BD、当电流为时，，故B错误、D正确；
故选：D；
②装置使用一段时间后，电源实际电压减小，则将待测电阻接入电路时，电路中电流偏小，电流表指针偏转角度偏小，由表盘的改装情况可知，电流越小表盘上所对应的电阻值越大，所以测得的电阻值偏大。
故答案为：断开；最左端；不变；如图所示；电压表；1；：1；；；；偏大。
为了保护电路，连接电路时开关应断开，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处；
根据电路图判定连入电路中的元件，然后根据滑片移动时电阻的变化分析；电压表应测量定值电阻两端的电压，定值电阻与滑动变阻器应串联在电路中；
探究电流与电阻的关系时要控制定值电阻两端的电压不变；根据图象，找出电流、电阻值，根据欧姆定律求出电压；
探究电流跟电阻的关系，保持电压表示数不变，由
可知，在电压不变时，电流和电阻成反比；
电路中最大电流为，根据欧姆定律得出电路中最小总电阻，得出滑动变阻器的接入的最小值，根据串联电路电压规律及串联分压规律得出电压表示数的最大值；
当接入电路电阻最大时，此时定值电阻阻值为，变阻器阻值为，根据串联电路电压规律及串联分压规律得出电压表示数的最小值；
①逐项分析得出答案；
②装置使用一段时间后，电源实际电压减小，则将待测电阻接入电路时，根据欧姆定律可知电路中电流的变化情况，据此分析。
本题考查探究“电流与电压、电阻的关系”的实验，重点考查了数据和图象的分析、操作过程、实验结论等知识，是一道综合性实验题。
24.【答案】小灯泡断路 保持不动
【解析】解：小灯泡额定电压为，电阻约为，灯泡的额定电流约为，故电流表应选小量程与灯泡串联接入电路中，如下图所示：
；
滑片P置于阻值最大处，闭合开关试触时，发现电流表几乎无示数，说明电路可能断路，电压表示数很大，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即出现的电路故障原因可能是小灯泡断路；
小明闭合开关后，移动滑片P到某一点时，电压表示数如图所示，电压表选用小量程，分度值，其示数为，小于灯泡额定电压，故应增大灯泡两端的电压，根据串联电路电压规律，应减小变阻器两端的电压，根据分压原理，应减小变阻器接入电路的阻值，故应将图中滑片P向B端移动，使电压表的示数为；
由图象信息可知，当灯泡两端电压为时对应的额定电流为，小灯泡额定功率为：
；
若小灯泡的电阻不变时且小灯泡的额定电压为实际电压的2倍，根据知，灯泡额定功率为实际功率的4倍，即，但实际小灯泡的电阻随温度的升高而变大，所以当实际电压为额定电压的时，温度低，电阻小，根据知，灯泡的实际功率应该大于灯泡额定功率的，即，
因当时，通过灯的实际电流和额定电流不相等，根据，故；
所以只能是，故A正确；
实验步骤：
①闭合开关S、，断开，调节滑动变阻器R的滑片P使电流表示数为；
②闭合开关S、，断开，滑动变阻器R的滑片保持不动，记下此时电流表的示数为I；
③在①中，灯泡与定值电阻并联，电流表测灯泡的电流，调节滑动变阻器R的滑片P使电流表示数为，此时灯泡正常发光；
在②中，灯泡与定值电阻并联，电流表测干路电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，通过定值电阻的电流为：，
由欧姆定律的变形公式，定值电阻的电压为：，
根据并联电路电压的规律，灯泡两端的电压等于定值电阻的电压，即，
所以灯泡的额定电压功率为：
。
故答案为：见解答图；小灯泡断路；；B；；；②保持不动；③。
根据欧姆定律算出灯泡的额定电流确定电流表量程；
滑片P置于阻值最大处，闭合开关试触时，发现电流表几乎无示数，说明电路可能断路，电压表示数很大，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
根据电压表选用量程确定分度值读数，比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；
根据图象信息找到灯泡额定电压对应的额定电流，根据算出灯泡的额定功率；
根据灯泡额电阻随温度的升高而增大分析当小灯泡的额定电压为实际电压的2倍时灯的实际功率，从而确定实际功率与额定功率的关系；
要测灯的额定功率，应先使灯正常发光，先使灯与电流表串联后再与定值电阻并联，通过移动变阻器滑片，使电流表示数为额定电流；
保持滑片位置不变，通过开关的转换，使电流表测灯与R并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律求出通过定值电阻的电流，由欧姆定律求出灯的额定电压，根据写出灯的额定功率的表达式。
本题测量小灯泡的额定功率，考查电路连接、电路故障、实验操作、电压表的读数以及额定功率的计算，本题难点在于设计实验方案，没有电压表关键在于如何利用电路特点间接得到灯泡的电压。
25.【答案】2 1100 W
【解析】解：由图可知，开关置于1挡时，两电阻串联，根据串联电路的电阻特点可知，此时电路中电阻最大，由可知，电路中的总功率最小，为保温焖饭；
开关置于2挡，只有工作，电路中电阻最小，功率最大，为高温烧煮挡；
此时的功率：；
改进前，保温挡工作时电路中的总电阻：，
改进前，保温挡电功率：，
保温焖饭挡的功率提升后的功率：，
由可知，此时电路的电阻：，
为了保证高温挡功率不变，所以只能改变的阻值，
根据串联电路的电阻特点可知，改变后阻值：，即把换成阻值为的电阻。
答：；1100W；
把换成阻值为的电阻。
由图可知，开关S置于1时，、串联，开关S置于2时，只有工作，根据串联的电路的电阻特点和可知电饭锅高温挡和保温挡的连接；根据可求出高温挡的电功率；
根据串联电路的特点和可求出改进前，保温挡电功率，据此求出改进后保温挡的电功率，根据可求出改进后电路的总电阻，若只要求将保温焖饭挡的功率提升，则的阻值不能改变，即只能改变的阻值；根据串联的电路的电阻特点求出改进后的阻值。
本题考查串联电路的特点，电功率多挡位问题和电功率公式的灵活运用，能正确分析电路连接是解题的关键。
26.【答案】解：当闭合开关和，断开开关时，两灯泡并联，电流表测电阻支路的电流，电流表A测干路电流；电流表A的示数为，根据并联电路电流规律知，通过电阻支路的电流应小于，由图乙可知若选用大量程，读数是，选用小量程，读数是，故是选用的小量程，
由并联电路电压的规律知电源电压为：
；
根据并联电路电流的特点可得通过电阻的电流是：
，
的阻值是：
；
闭合开关和，断开时，电阻被短路，电路中只有电阻工作，由于为的阻值不变，其两端的电压不变，由知通过电阻的电流不变，仍为，内消耗的电能：。
答：电源电压6V，的阻值是；
闭合开关和断开时，内消耗的电能是216J。
【解析】当闭合开关和，断开开关时，两灯泡并联，电流表测电阻支路的电流，电流表A测干路电流；
电流表A的示数为，根据并联电路电流规律知通过电阻支路的电流应小于，据此判断出乙图电流表的量程和读数，由并联电路电压的规律和欧姆定律算出电源电压；根据并联电路电流的特点算出通过电阻的电流，由欧姆定律算出的阻值；
闭合开关和，断开时，电阻被短路，电路中只有电阻工作，电路中的电流等于通过电阻的电流，根据求出内消耗的电能。
本题考查了并联电路的特点、欧姆定律的应用和电功的计算，分析电路图得出电路连接方法以及电流表的位置是关键。
27.【答案】解：由甲图可知定值电阻与压力传感器R串联，电压表测量两端的电压，电流表测量电路中的电流，电源电压：。
当电压表的示数为，根据串联电路的电压规律可得，R两端的电压：，
由图乙可知托盘受到的压力为0时，压力传感器R的阻值：，
根据欧姆定律可得，压力传感器中通过的电流：，即电流表此时的示数为；
由串联电路的电流规律可得中通过的电流：，
根据欧姆定律可得，的阻值：；
由甲图可知定值电阻与压力传感器R串联，所以根据串联电路的电阻规律可得，电路的总电阻：，
由欧姆定律可知，电路中的电流：，
由电功率计算公式可得，压力传感器消耗的电功率：，
电源电压U和定值电阻的阻值为定值，由上式可知，当时，R消耗的电功率最大，
由图乙可得，当时，托盘受到的压力：，
放在水平托盘上物体对托盘的压力等于物体的重力，
由此可知，放在托盘中物体的重力：，
由可得，物体的质量：。
答：电流表示数为；
的阻值是；
当R消耗的功率最大时，水平托盘上所放物体的质量是10kg。
【解析】由甲图可知定值电阻与压力传感器R串联，电压表测量两端的电压，电流表测量电路中的电流。
当托盘受到的压力为0时，电压表的示数为，根据电源电压和串联电路的电压规律可得R两端的电压，由图乙可知压力传感器R的阻值，根据欧姆定律计算R中的电流；
由串联电路的电流规律可得中通过的电流，根据欧姆定律计算的阻值；
根据串联电路特点和欧姆定律以及电功率计算公式，推理当压力传感器的电阻值等于定值电阻的阻值时，压力传感器R消耗的电功率最大，由图乙可得托盘所受压力的大小，据此计算托盘中物体的质量。
本题考查欧姆定律公式和电功率计算公式的应用以及压力、重力和质量等知识，从图像中获取信息是解题关键，难点是推理压力传感器的电阻值等于定值电阻阻值时，传感器消耗的电功率最大。
28.【答案】导体 做功 E、O 并联
【解析】解：变阻器上旋钮滑片的材料应选用导体，这样才能使电路顺利接通。
踩刹车使刹车片温度变高，这是克服摩擦做功，是通过做功来改变物体的内能。
驾驶员踩下“油门”，电路中变阻器阻值减小，则应把O、E接入电路，此时接入电路中的电阻丝变短。
汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，所以它们是并联的。
电动机的效率是
由题意知道，当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光；这说明指示灯与开关S并联，但整个电路不会出现短路，即电路中必须串联一个电阻保护电路。
故选：B。
故答案为：导体；做功；、O；并联；；。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；做功和热传递都可以改变物体的内能；
驾驶员踩下“油门”，电路中变阻器阻值减小，则应把O、E接入电路；
串联电路，电流只有一条通路，开关控制整个电路，并联电路电流有多条通路，各支路互不影响；开关的作用是控制电路的通断；利用求得电动机的效率；
由题意知，后备箱未关好，开关断开时，指示灯亮，当后备箱关好，开关闭合时，灯泡不亮，这说明开关与灯泡是并联的。
本题考查导体的应用、改变内能的方式、滑动变阻器的连接、串并联电路的判断、电路的设计等知识点，综合性强，有一定难度。
29.【答案】 70 减小 16
【解析】解：由表格数据可知，喷水最大流量为，
则喷出水的质量，
由可得。喷出水的体积；
因表示电路中每消耗的电能，指示灯闪烁3000次，
所以，指示灯闪烁75次消耗的电能：
，
烘干机正常工作的功率，由可得，烘干机正常工作一次的时间：
；
由表一可知，经济洗水量，
由得，水的质量：
，
水吸收的热量：
，
由可得，消耗的电能：
，
加热器的效率：
；
由电路图可知，与串联；
①当物品将光挡住而不能照射到上时两端电压为，光从两物体的间隙照射到上时两端电压为，
由图丙可知，，
因保持的阻值不变，由串联分压原理可知，即光从两物体的间隙照射到上时光照强度增大，的阻值变小，由此可知，光敏电阻的阻值随光照强度的增大而减小；
②因串联电路中总电阻等于各分电阻之和，
所以，将的阻值调为时，电路中的电流：
，
的电功率：
，
整理可得：，
解得：或，
则电路中的电流可能为：
或，
两端的电压分别为：
或，
由题意和图像可知，有光照时两端电压小于无光照时两端电压，
所以，、应舍去，则有光照射时，电路中的电流为2A，
则的电功率：
。
故答案为：；600；；70；①减小；②16。
已知喷水最大流量为，然后可求，喷出水的质量，再利用密度公式求得其体积；
②的含义是：电路中每消耗的电能，指示灯闪烁3000次，据此求出指示灯闪烁75次消耗的电能，再根据求出烘干机正常工作一次的时间；
由表一可知经济洗水量的体积，根据求出水的质量，根据求出水吸收的热量，利用求出消耗的电能，最后根据求出加热器的效率；
①由电路图可知，与串联，由图丙可知当物品将光挡住而不能照射到上时和光从两物体的间隙照射到上时两端的电压关系，根据串联分压原理可知的阻值变化，从而得出光敏电阻的阻值随光照强度的变化；
②根据电阻的串联和欧姆定律表示出将的阻值调为时电路中的电流，根据表示出消耗的电功率得出方程，然后求出可能的阻值，进一步求出对应的电流和两端的电压，比较无光照时两端电压为大于有光照时两端电压确定电路中的电流，根据求出的电功率。
本题考查了电功公式、密度公式、吸热公式、效率公式、欧姆定律、电功率公式、串联电路的特点的应用以及电能表参数含义的了解与掌握，有一定的难度。环境温度
5
10
20
30
40
50
60
热敏电阻
额定电压
220V
耗水量经济洗
10L
喷水最大流量
烘干机额定功率
150W
加热器额定功率
2000W
