20，江苏省苏州市苏州高新区实验初级中学2023-2024学年九年级上学期12月月考物理试题

这是一份20，江苏省苏州市苏州高新区实验初级中学2023-2024学年九年级上学期12月月考物理试题，共27页。试卷主要包含了12， 下列数据中最接近生活实际的是，2A等内容，欢迎下载使用。

一、选择题（每小题2分，共24分，每小题给出的四个选项中只有一个选项正确）
1. 如图所示的四位物理学家中，其名字被用作电功率单位的是（ ）
A. 焦耳B. 牛顿C. 伏特D. 瓦特
【答案】D
【解析】
【详解】A．电功的单位是焦耳，故A不符合题意；
B．力的单位是牛顿，故B不符合题意；
C．电压的单位是伏特，故C不符合题意；
D．电功率的单位是瓦特，故D符合题意。
故选D。
2. 下列数据中最接近生活实际的是（ ）
A. 额温枪的工作电压约为220VB. 家用日光灯正常工作时的电流约0.2A
C. 家庭节能灯的电功率约100WD. 实验室用的小灯泡电阻约为左右
【答案】B
【解析】
【详解】A．额温枪的工作电压约为3V，故A不符合题意；
B．家用一盏日光灯正常工作电流大概在0.2A左右，故B符合题意；
C．家用节能灯的额定功率一般在几瓦到几十瓦，，故C不符合题意；
D．实验室用的小灯泡两端电压不同时，电阻有较大变化，正常工作时电阻约为8Ω左右，故D不符合题意。
故选B。
3. 物理课上，老师给同学们出示了一个有盖的纸盒，盒中的两个灯泡L1和L2连接在同一电路中，下列可以判断两灯一定串联的是（ ）
您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高A. 闭合开关两灯都发光，断开开关两灯都熄灭
B. 两灯一样亮
C. 通过L1和L2的电流相同
D. L1和L2两端的电压不同
【答案】D
【解析】
【详解】A．两个灯并联时，若开关处在干路，同样可以实现闭合开关两灯都发光，断开开关两灯都熄灭，故A不符合题意；
B．若两个灯规格相同，串联或者并联时均一样亮，故B不符合题意；
C．并联时，若两个灯规格相同，通过L1和L2的电流也会相同，故C不符合题意；
D．并联电路各支路电压相同，所以若L1和L2两端的电压不同，则一定是串联，故D符合题意。
故选D。

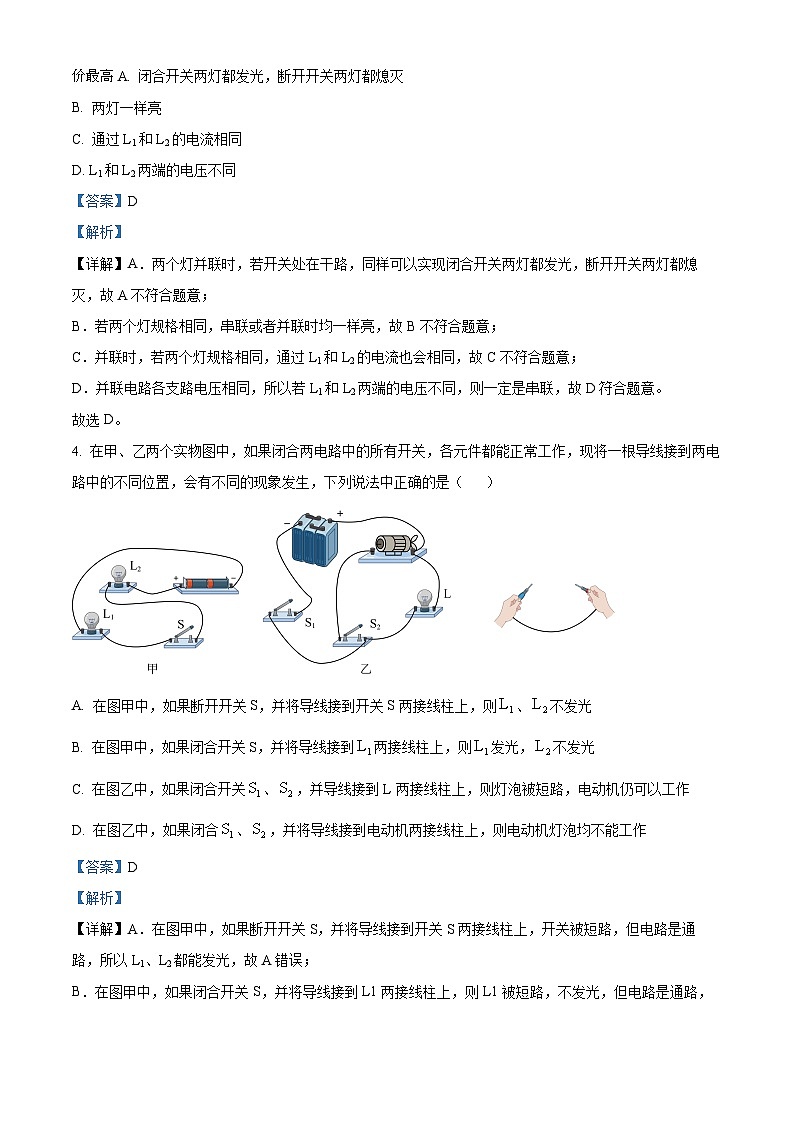

4. 在甲、乙两个实物图中，如果闭合两电路中的所有开关，各元件都能正常工作，现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中正确的是（ ）
A. 在图甲中，如果断开开关S，并将导线接到开关S两接线柱上，则、不发光
B. 在图甲中，如果闭合开关S，并将导线接到两接线柱上，则发光，不发光
C. 在图乙中，如果闭合开关、，并导线接到L两接线柱上，则灯泡被短路，电动机仍可以工作
D. 在图乙中，如果闭合、，并将导线接到电动机两接线柱上，则电动机灯泡均不能工作
【答案】D
【解析】
【详解】A．在图甲中，如果断开开关S，并将导线接到开关S两接线柱上，开关被短路，但电路是通路，所以L1、L2都能发光，故A错误；
B．在图甲中，如果闭合开关S，并将导线接到L1两接线柱上，则L1被短路，不发光，但电路是通路，故L2发光，故B错误；
C．在图乙中，闭合S1、S2，电动机和灯泡并联，将导线接到L两接线柱上，灯泡和电动机都被短路，同时造成电源短路，电动机和灯泡都不工作，故C错误；
D．在图乙中，闭合S1、S2，电动机和灯泡并联，将导线接到电动机两端，灯泡和电动机都被短路，同时造成电源短路，电动机和灯泡都不工作，故D正确。
故选D。

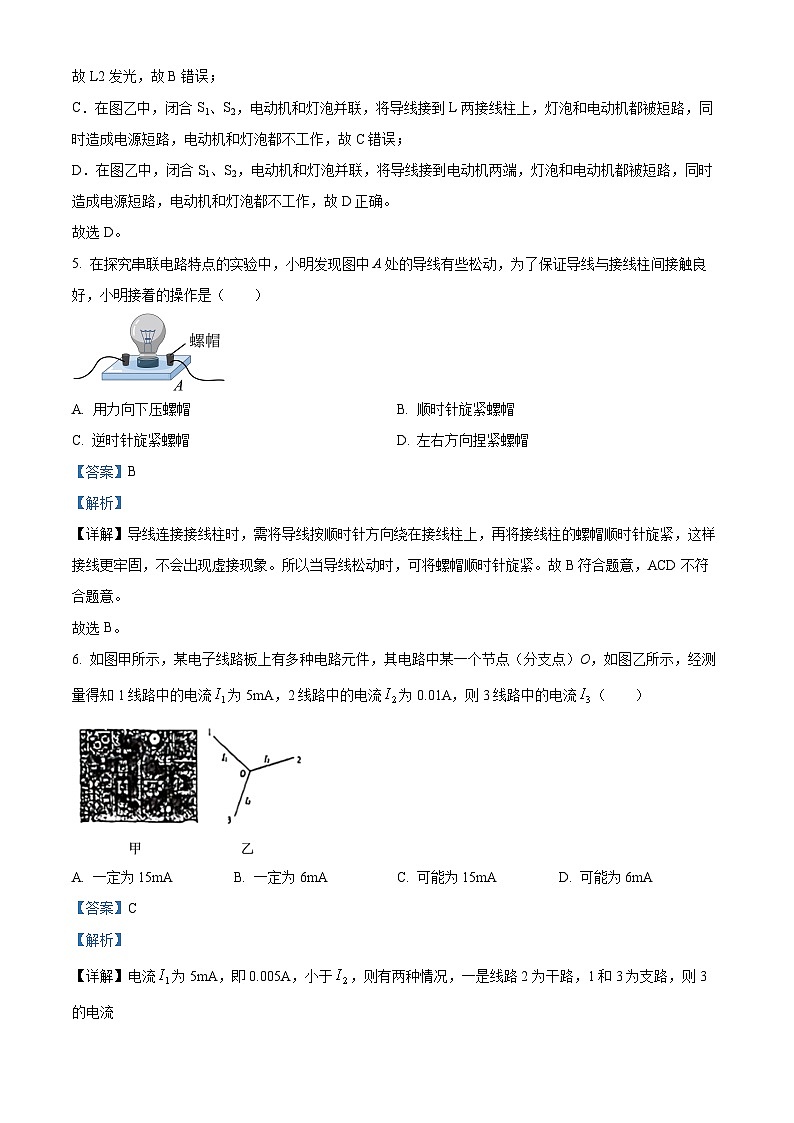

5. 在探究串联电路特点的实验中，小明发现图中A处的导线有些松动，为了保证导线与接线柱间接触良好，小明接着的操作是（ ）

A. 用力向下压螺帽B. 顺时针旋紧螺帽
C. 逆时针旋紧螺帽D. 左右方向捏紧螺帽
【答案】B
【解析】
【详解】导线连接接线柱时，需将导线按顺时针方向绕在接线柱上，再将接线柱的螺帽顺时针旋紧，这样接线更牢固，不会出现虚接现象。所以当导线松动时，可将螺帽顺时针旋紧。故B符合题意，ACD不符合题意。
故选B。
6. 如图甲所示，某电子线路板上有多种电路元件，其电路中某一个节点（分支点）O，如图乙所示，经测量得知1线路中的电流为5mA，2线路中的电流为0.01A，则3线路中的电流（ ）
A. 一定为15mAB. 一定为6mAC. 可能为15mAD. 可能为6mA
【答案】C
【解析】
【详解】电流为5mA，即0.005A，小于，则有两种情况，一是线路2为干路，1和3为支路，则3的电流
二是线路3为干路，则电流为
故选C。
7. 图为电阻、的关系图线分别为、，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，则通过关系图线可知（ ）
A. 、串联后总电阻位于区域ⅠB. 、并联后总电阻位于区域Ⅱ
C. 、串联后其两端电压D. 、并联后通过其电流
【答案】D
【解析】
【详解】A．、串联后总电阻等于两个电阻阻值之和，根据可知，当电压一定时，电流与电阻成反比，所以串联后的电流最小，即为区域Ⅲ，故A不符合题意；
B．、并联后总电阻小于和，根据可知，当电压一定时，电流与电阻成反比，所以并联后的电流最大，即为区域Ⅰ，故B不符合题意；
C．由图可知，当电压相同时，R1的电流大于R2的电流，根据可知，R1的阻值小于R2，串联电路电流相等，所以串联后其两端电压，故C不符合题意；
D．R1的阻值小于R2，并联电路电压相等，根据可知，并联后通过其电流，故D符合题意。
故选D。
8. 如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻阻值为，滑动变阻器的规格为“ 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A. 当水流速度增大时，电压表的示数变大
B. 电阻的电功率的变化范围为0.45W~1.8W
C. 当水流速度减小时，电压表与电流表的示数之比变小
D. 滑动变阻器允许接入电路的阻值变化范围是
【答案】B
【解析】
【详解】A．由流体压强与流速的关系可知，当水流速度增大时，滑片向上移动，滑动变阻器接入电路中的阻值变小，根据串联分压原理可知，滑动变阻器两端电压会变小，即电压表的示数会变小，故A错误；
B．据题意可知电路中允许通过的最大电流为0.6A，则电阻R1的最大电功率为
当电压表的示数为3V时，滑动变阻器接入电路中的阻值最大，此时定值电阻R1的两端电压最小为
则电阻R1的最小电功率为
即电阻R1的电功率的变化范围为0.45W~1.8W，故B正确；
C． 由流体压强与流速的关系可知，当水流速度减小时，滑片向下移动，滑动变阻器接入电路中的阻值变大，电压表与电流表的示数之比为滑动变阻器的阻值，则应变大，故C错误；
D．电路中最大电流为0.6A，此时电路中的总电阻为
滑动变阻器接入电路中的阻值最小为
当电压表的示数为3V时，滑动变阻器接入电路中的阻值最大，此时电路中的电流为
此时滑动变阻器接入电路中的阻值最大，则滑动变阻器的最大阻值为
滑动变阻器允许接入电路的阻值变化范围是2.5Ω∼10Ω，故D错误。
故选B。
9. 下列电路中不能实现测量电阻阻值的是（其中为已知阻值电阻）（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．选项中可以分别用电压表和电流表测量未知电阻的阻值，则可以测量电阻Rx阻值，故A不符合题意；
B． 利用定值电阻的阻值和电压可计算出未知电阻的电流，未知电阻的电压可用电压表测量，则可测量电阻Rx阻值，故B不符合题意；
C． 电路始终为串联电路，电压表测量定值电阻和定值电阻电压时会出现电压表的正负接线柱接反，则不能测量未知电阻的阻值，故C符合题意；
D．图中断开开关可得出定值电阻两端电压，再闭合开关可得未知电阻的电流，则可测量电阻Rx阻值，故D不符合题意。
故选C。
10. 如图电路开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电流表或电压表，下列说法中正确的是
A. 若L1和L2并联，甲和乙电压表，丙为电流表
B. 若L1和L2并联，乙丙为同种电表，丙表示数小于乙表示数
C. 若L1和L2串联，乙丙为同种电表，丙表示数小于乙表示数
D. 若L1和L2串联，甲和乙为电流表、丙为电压表
【答案】B
【解析】
【详解】根据题意知道，电路开关S闭合时，规格相同的灯泡L1、L2均能发光，说明它们的连接方式要么是串联、要么是并联。
AB．若两灯泡并联时，则电路中电流有两条路径，电流应从电源的正极出发，经灯泡L1、乙电表，回到电源的负极，一支经丙电表、灯泡L2、乙电表回到电源的负极，即甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2 支路的电流，由于干路电流等于各支路电流之和，所以，丙表示数小于乙表示数，故A错误，B正确；
CD．若两灯泡串联，则电路中的电流只有一条路径，即电流应从电源的正极出发，依次经灯泡L1、L2、甲电表回到电源的负极，即甲为电流表测电路中的电流，乙为电压表测L2 两端的电压，丙为电压表测电源的电压，故CD 错误。
11. 如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（ ）
A. 电能表上指示灯闪烁的越快，说明小英家电路消耗的总功率越大
B. 小英家上个月消耗的电能为1011kW·h
C. 小英家家庭电路中的干路电流不得超过10A
D. 电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2W·h
【答案】A
【解析】
【详解】A．电能表上指示灯闪烁得越快，说明电路中电能消耗的越快，说明小英家电路消耗的总功率越大，故A正确；
B．根据电能表的读法可知，小英家上月消耗的电能为
W=5647.8kW·h﹣5546.7kW·h=101.1kW·h
故B错误；
C．由图知电能表允许通过的最大电流为40A，因此小英家干路中的电流不得超过40A，故C错误；
D．指示灯闪烁320次消耗的电能为
故D错误。
故选A。
12. 将一只标有“12V 6W”的灯泡与一电阻串联后接到电压为12V的电源上，电阻消耗的功率为1W（灯丝电阻视作不变），则此时（ ）
A. 灯泡消耗的功率小于5WB. 灯泡消耗的功率大于5W
C. 灯泡与电阻消耗的总功率为6WD. 灯泡与电阻消耗的总功率为7W
【答案】A
【解析】
【详解】由知道，串联后总电阻变大，电路消耗的总功率小于灯泡的额定功率，小于6W；又因为电阻消耗的功率为1W，所以，灯泡消耗的实际功率一定小于5W，故只有A正确。
故选A。
二、填空题（每空1分，共27分）
13. 指纹识别技术作为生物特征识别技术之一，在新世纪逐渐成熟。如图所示，手指轻轻触碰手机的感应区，当识别到正确的指纹后，手机自动开锁，因此手机的感应区相当于电路中的______。用充电宝给手机充电时，充电宝相当于电路中的______。手机的电池铭牌标有“2.5V4000mA·h”字样，充满电后存储的电能为______J，手机的待机功率为0.4W，则充满电后此手机可以待机______h
【答案】 ①. 开关 ②. 电源 ③. 3.6×104 ④. 25
【解析】
【详解】[1]由于感应区起到了控制作用，所以，相当于手机电路中的开关。
[2]用充电宝给手机电池充电时，充电宝提供了电能，相当于电路中的电源，手机的电池消耗了电能，相当于用电器。
[3]手机的电池铭牌标有“2.5V 4000mA·h”字样，充满电后存储的电能为
[4]充满电后此手机可以待机的时间为
14. 将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是______（选填“A”或“B”）；如果想获得2.4V的电压，则需要把______节这样的“水果电池”______联起来。
【答案】 ①. B ②. 2 ③. 串
【解析】
【详解】[1][2][3]电压表的连接方法，电流必须从正接线柱流入，从负接线柱流出时指针向右偏，故由图可观察到电压表指针的向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极。此时该电压表选择的是小量程，即分度值是0.1V，故此时的示数是1.2V，由串联电路中各部分电压之和等于总电压的特点可知，如果想获得2.4V的电压，则需要把2节这样的“水果电池”串联起来。
15. 标有“3V 3W”的甲灯和“6V 4W”的乙灯的灯丝长度相同，灯丝较粗的是_______灯（选填“甲”或“乙”）；将这两只灯串联接到某一电源上，闭合开关后，其中一只灯泡恰能正常发光，另一只没有达到额定电压．由此可知电源电压为____V，此时_______灯较亮（选填“甲”或“乙”）；若两灯并联接到一可变电源上，在保证电路安全的情况下，使其中一只灯正常发光，则电路消耗的总功率为____W（忽略灯丝电阻的变化）
【答案】 ①. 甲 ②. 8 ③. 乙 ④. 4
【解析】
【详解】[1]由可得，两灯的电阻分别为：
，
；
根据影响电阻大小的因素可知：在电阻丝材料、长度、温度相同时，电阻大的横截面积小，所以甲灯泡的灯丝较粗，乙灯泡的灯泡较细；
[2] 由得：正常工作时灯泡的电流分别为：
因两灯泡串联在电路中，其中一只能正常发光，另一只没有达到额定电压．所以，串联电路中电流为A，因串联电路中总电阻等于各个分电阻之和，所以，由可得，电源电压：
；
[3]因串联电路中各处的电流相等，R乙＞R甲，所以，由可知，乙的实际功率大于甲的实际功率．
[4] 两灯并联时，因并联电路中各支路两端的电压相等，且一个灯正常发光，甲的额定电压小于乙的额定电压，所以，能正常发光的灯泡为甲，其功率P甲=3W，电源电压U=U乙=3V，
此时乙的电功率为：
，
则两灯的总功率：
．
16. 如图所示是一个能吹出冷风和热风的电吹风简化电路图，图中A是吹风机，B是电热丝。闭合开关 _____电吹风吹出热风，闭合开关 _____吹出冷风，在电路正常的情况下，此吹风机 _____（填“会”或“不会”）出现电热丝发热而吹风机不送风的工作状态。
【答案】 ①. S1、S2 ②. S2 ③. 不会
【解析】
【详解】[1][2]开关S2在干路上，S1在B所在的支路，只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风；同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风。
[3]在电路正常的情况下，只闭合开关S1时，此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，所以不会出现电热丝发热而吹风机不送风的工作状态。
17. 如图，甲，乙为两只相同电表，当闭合S1，S2时，甲，乙两表示数之比为4:3，则两表均为“______” 表，两电阻大小之比R1:R2为______，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1:P2为______。
【答案】 ①. 电压 ②. 1：3 ③. 3：16
【解析】
【分析】
【详解】[1]当闭合S1，S2时，若甲是电流表，会造成电源短路，因此甲是电压表，若乙是电流表，两表示数单位分别为A和V，示数之比无法为4:3，则两表均为电压表。
[2] R1、R2串联，甲测总电压，乙测R2两端电压，两表之比为4:3，即
可求得
[3]两表均为电压表时，总功率为
同时更换两电表种类，即两表为电流表，要使两表均有正常示数，应闭合S1，断开S2，使R1、R2并联，此时总功率为
因此前后总功率之比为
18. 现有一热敏电阻，其阻值R随温度t的升高面减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V。当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框______（填数字）内，另一虚线框内定值电阻阻值为______kΩ。若将虚线框内两元件对调，则报警器报警的最高温度为______℃。
【答案】 ①. 2 ②. 2.2 ③. 10
【解析】
【分析】
【详解】[1]热敏电阻温度升高阻值减小，要求环境温度达到或超过40℃时开始报警，电源电压一定，热敏电阻阻值减小，在串联电路中分压减小，输出电压达到或超过8V时，便触发报警器报警，所以需要把热敏电阻放在2处。
[2]40℃热敏电阻阻值1.1kΩ，电源电压12V，定值电阻分压8V，则热敏电阻分压4V，故定值电阻阻值为热敏电阻两倍，即2.2kΩ。
[3]若将虚线框内两元件对调，热敏电阻分压8V，定值电阻分压4V，定值电阻2.2 kΩ，根据串联分压规律，热敏电阻4.4 kΩ，由表格，温度10℃，则报警器报警的最高温度为10℃。
19. 电热膜是一种新型的电热器件，如图1所示是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图2所示。
（1）如图2所示，电路正常工作时金属导线中A、B处电流分别为和，则______（选填“<”“=”或“>”）；某根导电墨线的局部导电材料脱落了，如图3中部分，这根导电墨线的电阻会______（选填“变大”“变小”或“不变”）；
（2）由图4可知此电热膜电热丝电阻随温度的升高而______，温度高时它两端的电压会______（选填“增大”、“减小”或“不变”）。
【答案】 ①. < ②. 变大 ③. 变大 ④. 不变
【解析】
【详解】（1）[1]由图知，各导电墨线是并联的，设通过每条导电墨线的电流为I，则由图示和并联电路的电流特点可知
IA=4I，IB=9I
因此
IA[2]某根导电墨线的局部导电材料脱落了，C部分的凹形会导致横截面积变小，其电阻变大。
（2）[3][4]由图像可知，电热膜的电热丝电阻随温度的升高而增大；根据并联电路的电压特点可知，温度高时它两端的电压仍然为电源电压，即其电压保持不变。
20. 某型号的电饭锅有两挡，分别是高温烧煮档和保温焖饭档，其原理如上右图所示（虚线框内为电饭锅的发热部位）。已知，。
（1）开关S置于______（选填“1”或“2”）档时是高温烧煮档，它的功率是______；
（2）若只要求将保温焖饭档的功率提升10%，请通过计算具体说明改进措施______。
【答案】 ①. 2 ②. 1100W ③. 把R2换成阻值为1956Ω的电阻
【解析】
【详解】（1）[1][2]开关置于1档时，两电阻串联，电路中电阻最大，功率最小，为保温焖饭；开关置于2档，把电阻R2短路，电路中电阻最小，功率最大，为高温烧煮档；此时的功率
（2）[3]保温焖饭档电路中电流
保温功率
P保=UI=220V×0.1A=22W
保温焖饭档的功率提升10%后的功率
P保′=P保(1+10%)=22W×110%=24.2W
由得此时电路的电阻
为了保证高温档功率不变，所以应该改变R2的阻值，改变后阻值
R2′=R-R1=2000Ω-44Ω=1956Ω
即把R2换成阻值为1956Ω的电阻。
三、解答题：（21~23每题2分，24、25、26题各6分，27题11分，28题8分，29题6分）
21. 在如图虚线框中填入电池和电压表的符号，使电路成为串联电路．
（ ）
【答案】
【解析】
【详解】由于电压表相当于断路，所以中间的方框不能是电压表，故中间方框为电池，左边的方框为电压表，且是串联电路，如下图：
【点评】对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确组成电路．
22. 用笔画线代替导线完成电路连接。要求：组成一个并联电路，开关S控制灯L1和L2，开关S1只控制灯L1。
【答案】
【解析】
【详解】用电器首首相连，尾尾相连的电路叫并联电路，并联电路中干路开关控制整个电路，支路开关只控制其所在支路。由题知，要求两灯并联，开关S控制灯L1和L2，开关S应在干路上；开关S1只控制灯L1，开关S1应在L1的支路，只控制灯L1，如图所示：
23. 如图所示，是小明同学利用电压表设计的一个简易电子秤示意图。其中是金属弹簧，它的收缩量与压力成正比。请你帮小明完成电路图的连接，使电压表上的刻度线对应的质量值是均匀的，且所称质量越大时电压表示数越大。（连好电路按要求接好电压表）
【答案】
【解析】
【详解】电压表上的刻度线对应的质量值是均匀的，即电压表示数的变化与电阻的变化成正比，则需要将电压表接在滑片上，这样可以保证电路中的电流保持不变，电压变化只与滑动变阻器连入电阻的阻值大小有关。要求所称质量越大时电压表示数越大，应将电压表接在滑动变阻器上面一段，质量变大，压力变大，滑片向下移动，与电压表并联部分的电阻增大，电流不变，所以电压变大，故电压表示数变大，如图所示
24. 如图甲所示的电路图，已知的阻值是，闭合开关和，断开开关，电流表A的示数为0.9A，电流表的示数如图乙所示。
（1）求电源电压；
（2）求的阻值是多少；
（3）闭合开关和断开时，1min内消耗的电能是多少？
【答案】（1）6V；（2）10；（3）216J
【解析】
【详解】解：（1）闭合开关和，断开开关，电路为并联电路，电流表A测量干路电流，示数为0.9A，电流表A1测量R1所在支路电流，由并联电路电流规律可知，电流表A1的示数小于干路电流，所以电流表A1连接的是小量程，示数为0.3A。电源电压等于R1两端的电压，即
（2）的阻值
（3）闭合开关和断开时，R1被短路，电路为只有的简单电路，1min内消耗的电能
答：（1）电源电压为6V；
（2）的阻值是10；
（3）闭合开关和断开时，1min内消耗的电能是216J。
25. 小明同学设计了一个测量压力的压力计，图（甲）是其工作原理，R为压力传感器，当压力作用在托盘上，R的电阻值就会随所受压力大小发生变化，如图（乙）所示。电源电压3V恒定不变，托盘的质量忽略不计。当托盘受到的压力为0时，电压表的示数为1.2V。求：
（1）电流表示数；
（2）R0的阻值；
（3）当R消耗的功率最大时，水平托盘上所放物体的质量。
【答案】（1）6×10-3A；（2）200Ω；（3）10kg
【解析】
【详解】解：由电路图可知，R和R0串联，电压表测R0的两端电压，电流表测的是电路电流。
（1）当托盘受到的压力为0时，由乙图可知，此时R的电阻值为R′=300Ω，电压表的示数为1.2V，即为此时R0的两端电压U0=1.2V，根据串联电路的电压特点可得，此时R的两端电压为
根据欧姆定律可得，通过R的电流为
即为电流表的示数。
（2）根据（1）分析和欧姆定律可得，R0的阻值为
（3）假设电路电流为I时，R消耗的功率最大；则R消耗的功率为
根据数学知识可知，当电路电流I=0.0075A时，R消耗的功率最大，根据欧姆定律可得，此时R0的两端电压为
根据串联电路的电压特点可知，此时R的两端电压为
根据欧姆定律可得，此时R的阻值为
由乙图可知，压力为100N，则水平托盘上所放物体的质量为
答：（1）电流表示数为6×10-3A；
（2）R0的阻值为200Ω；
（3）当R消耗的功率最大时，水平托盘上所放物体的质量为10kg。
26. 为减少碳排放，我国大力推行电动汽车。汽车上很多元件都涉及了很多物理知识，比如，控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。请回答：
（1）如图汽车变阻器上旋钮滑片材料应选用______（选填“导体”或“绝缘体”）；汽车下坡时不能长时间踩刹车，否则最终刹车片会由于温度过高变软失去制动作用，这种改变物体内能的方式属于______；
（2）如图1中的、、为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大而加快电动机的转速，则电路中、应分别与旋钮变阻器的______接线柱相连（选填“、”或“、”或“、”）；
（3）汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，其中一个灯熄灭，另一个灯还能正常工作，转向横杆相当于电路中的开关，两个转向灯应______（选填“串联”或“并联”）；如图1若汽车在行驶过程中电动机两端电压为110V，通过电动机的电流为5A，电动机提供的动力为250N，电动机输出的速度为1.8m/s，则电动机的效率是______.
（4）为了提醒驾驶员汽车后备箱的开、关情况，汽车上设置了“后备箱指示灯”以提醒驾驶员。当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光，下列电路图2符合要求的是______。
【答案】 ①. 导体 ②. 做功 ③. 、 ④. 并联 ⑤. 81.8% ⑥. B
【解析】
【详解】（1）[1]变阻器上旋钮滑片的材料应选用导体，这样才能使电路顺利接通。
[2]踩刹车使刹车片温度变高，这是克服摩擦做功，是通过做功来改变物体的内能。
（2）[3]驾驶员踩下“油门”，电路中变阻器阻值减小，则应把O、E接入电路，此时接入电路中的电阻丝变短。
（3）[4]汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，所以它们是并联的。
[5]电动机的效率是
（4）[6]由题意知道，当后备箱关好时，相当于闭合开关，指示灯不亮；后备箱未关好时，相当于断开开关，指示灯发光；这说明指示灯与开关S并联，但整个电路不会出现短路，即电路中必须串联一个电阻保护电路。
故选B。
27. 乐乐在做“探究电流与电阻的关系”实验时，准备了以下器材：两节新的干电池、电流表、电压表、滑动变阻器标有“40Ω 0.5A”、定值电阻（5Ω，10Ω，15Ω，20Ω）、开关、导线若干。
（1）按图甲所示电路图连接实物时，开关必须处于______状态；在如图乙所示的实物图中，滑动变阻器的滑片要移到______（选填“最右端”或“最左端”）；
（2）图乙是乐乐连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数______（选填“变大”、“变小”或“不变”），君君在一旁观察后指出乐乐没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“×”______，并用笔补画一根线代替导线将电路连接正确；
（3）接下来他们分别接入其它定值电阻对“电流与电阻关系”进行探究，在调节滑动变阻器时，眼睛应注视______（选填“电流表”或“电压表”），最终乐乐作出了如图丙所示的图象，请你通过图象中所给信息计算出实验过程中，滑动变阻器两端的电压U=______V。由图丙可知，导体两端的电压一定时，流经导体的电流与导体的电阻成反比；
（4）在第（3）问的基础上，当分别接入5Ω和20Ω的定值电阻进行正确实验时，两次电路中的电流之比为______；
（5）在不改变电路连接的情况下，为完成整个实验，并保证电路及元件安全。范围为______V至______V；
（6）另一组的花花设计了测量定值电阻的电路，如图丁，她想将电流表直接改装成测电阻的欧姆表。所用实验器材有电源（电压6V），电流表（量程0~0.6A），滑动变阻器。
①她将滑动变阻器调至10Ω接入，且保持不变，在M、N之间接入待测电阻Rx，依据Rx与I的对应关系，在电流表表者原来的刻度线处标上对应的阻值，下列标记正确的是______

A B. C. D.
②该装置使用一段时间后，电源电压减小，这将导致电阻的测量值______（选填“偏小”、“不变”或“偏大”）。
【答案】 ①. 断开 ②. 最左端 ③. 不变 ④. ⑤. 电压表 ⑥. 1 ⑦. 4∶1 ⑧. 1 ⑨. 2.5 ⑩. D ⑪. 偏大
【解析】
【详解】（1）[1] [2]为了保护电路安全，连接电路前，开关必须处于断开状态，滑动变阻器要接入最大阻值，所以在如图乙所示的实物图中，滑动变阻器的滑片要移到最左端。
（2）[3] [4]如图乙所示的实物图中，滑动变阻器与电压表串联，当移动滑片时，滑动变阻器对电路电流几乎无影响，故电流表示数不变，按照电路图正确连接实物如下图。
（3）[5] 根据控制变量法，研究电流与电阻关系时要控制电压不变，所以在调节滑动变阻器时，眼睛应注视电压表，使电压保持原来的示数。
[6]由丙图可知当电阻阻值为20Ω时，通过的电流为0.1A，则定值电阻两端电压为
电源为两节新干电池，总电压为3V，则滑动变阻器两端电压为
3V-2V=1V
（4）[7]由（3）可知定值电阻两端电压保持2V不变，由图丙可知，导体两端的电压一定时，流经导体的电流与导体的电阻成反比。所以两次电路中的电流之比为
（5）[8] [9]电流表量程为0~0.6A，变阻器允许通过的最大电流为0.5A，当电路的最大电流为0.5A时，电路的电阻最小，由欧姆定律，电压表最大示数是
Umax =ImaxR1 =0.5A×5Ω=2.5V
当电路的电流最小时，电路的电阻最大，即定值电阻最大和滑动变阻器接入最大阻值，由串联电路电压的规律及分压原理有
即
解得
Umin =1V
所以为了用以上4个定值电阻完成实验且确保电路安全，应控制定值电阻两端的电压在1V~2.5V范围内。
（6）[10] [11]由于电源电压6V保持不变，电路接入电阻越大，电流表的示数越小，故AC图像不符合题意，当接入电阻20Ω时，电路电流为
即原来的电流表应指针应指在0.2A的位置，故选D。若过一段时间电源电压减少，则对应电流也减少，电流表改装的电阻表指针偏转角度减少，这将导致电阻的测量值偏大。
28. 在测定“小灯泡电功率”的实验中，电源电压为4.5V。小灯泡额定电压为2.5V，电阻约为。
（1）请你用笔画线代替导线，将图中的实物电路连接完整；（ ）
（2）滑片置于阻值最大处，闭合开关试触时，发现电压表示数很大，电流表几乎无示数，出现的电路故障原因可能是______；
（3）小明闭合开关后，移动滑片到某一点时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图中滑片向______（选填“”或“”）端移动，使电压表的示数为2.5V；
（4）小明移动滑片，记下多组对应的电压表和电流表的示数，并绘制成图象，根据图象信息，可计算出小灯泡的额定功率是______W；
（5）若小灯泡的实际电压为，且与小灯泡额定电压的关系为，以下关于灯泡额定功率与实际功率的数值关系，你认为最有可能的是______；
A. B. C. D.无法确定
（6）另一名同学发现不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率。已知小灯泡的额定电流为，定值电阻的阻值为，实验步骤如下，请补充完整：
①闭合开关S、，断开，调节滑动变阻器的滑片使电流表示数为；
②闭合开关S、，断开，滑动变阻器的滑片______（选填“左移”、“右移”或“保持不动”），记下此时电流表的示数为；
③小灯泡的额定功率的表达式为______。（用、、表示）
【答案】 ①. ②. 小灯泡断路 ③. 2.2 ④. B ⑤. 0.5 ⑥. A ⑦. 保持不动 ⑧.
【解析】
【详解】（1）[1]小灯泡额定电压为2.5V，电阻约为10Ω，灯泡的额定电流约为
故电流表选用小量程与灯泡串联，如下图所示：
（2）[2]滑片P置于阻值最大处，闭合开关试触时，发现电压表示数很大，说明电压表能连通电源的两极，电流表几乎无示数，说明电路发生了断路故障，所以出现的电路故障原因可能是小灯泡断路。
（3）[3][4]电压表示数如图乙所示，选择的是小量程，分度值为0.1V，示数为2.2V，若他想测量小灯泡的额定功率，根据串联电阻的分压特点可知，应将图中滑片P向B端移动，减小变阻器接入电路的阻值，减少变阻器两端分到的电压，使电压表的示数增大为2.5V。
（4）[5]根据丙图图象信息，可计算出小灯泡的额定功率是
P=UI=2.5V×0.2A=0.5W
（5）[6]若小灯泡的实际电压为U1，且与小灯泡额定电压的关系为U额=2U1，若不考虑灯丝电阻的变化，则有
则有，但由于灯丝电压关系为U额=2U1，所以有灯正常工作时的电阻大于实际工作时的电阻，所以有，所以最有可能的是，故A符合题意，BCD不符合题意。
故选A。
（6）②③[7][8]闭合开关S、S2，断开S1，R0与灯泡并联，电流表测灯泡的电流，调节滑动变阻器R的滑片P，使电流表示数为I额，闭合开关S、S1，断开S2，R0与灯泡并联，电流表测干路电流，此时滑动变阻器R的滑片保持不动，记下此时电流表的示数为I，则通过电阻R0的电流为I-I额，则灯泡正常工作时的电压为
小灯泡的额定功率为
29. 阅读短文，回答问题
智能洗碗机
智能洗碗机是自动消洗碗、筷、盘、碟等餐具的设备，具有洗涤、烘干等功能.为家庭、机关食堂的炊事人员减轻了劳动强度，提高了工作效率.某智能洗碗机安装时，洗碗机进水管的一端与自来水龙头连通：工作时，将水加热至设定的温度，掺入清洁剂后压至高处，由喷嘴喷出以冲洗餐具.使用中，可通过光敏电阻调节从喷嘴喷出水的速度来改变冲洗的位置.冲洗完毕后，通过传送带将餐具送至烘干机位置，将餐具烘干。
该洗碗机的部分参数如下表所示，表中流量指单位时间内由喷嘴喷出水的质量。
（1）该智能洗碗机工作时，喷嘴以最大流量冲洗餐具1min，喷出水的体积为______，若烘干机单独正常工作一次，会使标有“3000imp/（kW·h）”的电能表指示灯闪烁75次，则烘干机正常工作一次的时间为______s；
（2）某次洗涤前，按经济洗水量将水加热至60℃，加热用时20min.则水升温所吸收的热量为______J，加热器的效率为______%；[水的比热容，室温为20℃]
（3）如图乙所示为利用光敏电阻控制电路的原理图，其中为光敏电阻，为电阻箱，电源电压U恒为12V，当物品将光挡住而不能照射到上时测得两端电压为，光从两物体的间隙照射到上时，测得两端电压为，信号处理系统根据所测电压高低的变换对电路进行控制；
①保持的阻值不变，两端电压随时间变化的关系如图丙所示，可推知光敏电阻的阻值随光照强度的增大而______（选填“增大”或“减小”）；
②将的阻值调为，有光照射时，消耗的电功率为8W，则此时消耗的电功率为______W。
【答案】 ①. 13800 ②. 600 ③. 1.68×106 ④. 70 ⑤. 减小 ⑥. 16
【解析】
【详解】（1）[1]喷嘴以最大流量冲洗餐具1min，流出水的质量为
水的体积为
[2]烘干机正常工作一次消耗的电能为
则烘干机正常工作一次的时间为
（2）[3]经济洗水量时水的质量为
加热用时20min.则水升温所吸收的热量为
[4]加热器消耗的电能为
加热器的效率为
（3）[5]当物品将光挡住而不能照射到R上时R 1两端电压为U1，光从两物体的间隙照射到R1上时R1两端电压为，由图丙可知， ，由串联分压原理可知，即光从两物体的间隙照射到R1上时(光照强度增大)，R1的阻值变小，由此可知，光敏电阻R1的阻值随光照强度的增大而减小。
[6]串联电路中的总电阻等于各用电器电阻之和，将R2的阻值调为4Ω时，电路中的电流为
有光照时，R1消耗的电功率为
解得R1=2Ω或R1=8Ω，则电路中的电流可能为
或
R1两端电压分别为
或
由题意可知，无光照时R1两端电压大于有光照是R1两端电压，所以，应舍去，则有光照时，电路中的电流为2A，此时R2消耗的电功率为
环境温度t/℃
5
10
20
30
40
50
60
热敏电阻R/kΩ
6.0
4.4
2.8
1.8
1.1
0.8
0.7
额定电压
220V
耗水量（经济洗）
10L
喷水最大流量
230g/s
烘干机额定功率
150W
加热器额定功率
2000W
