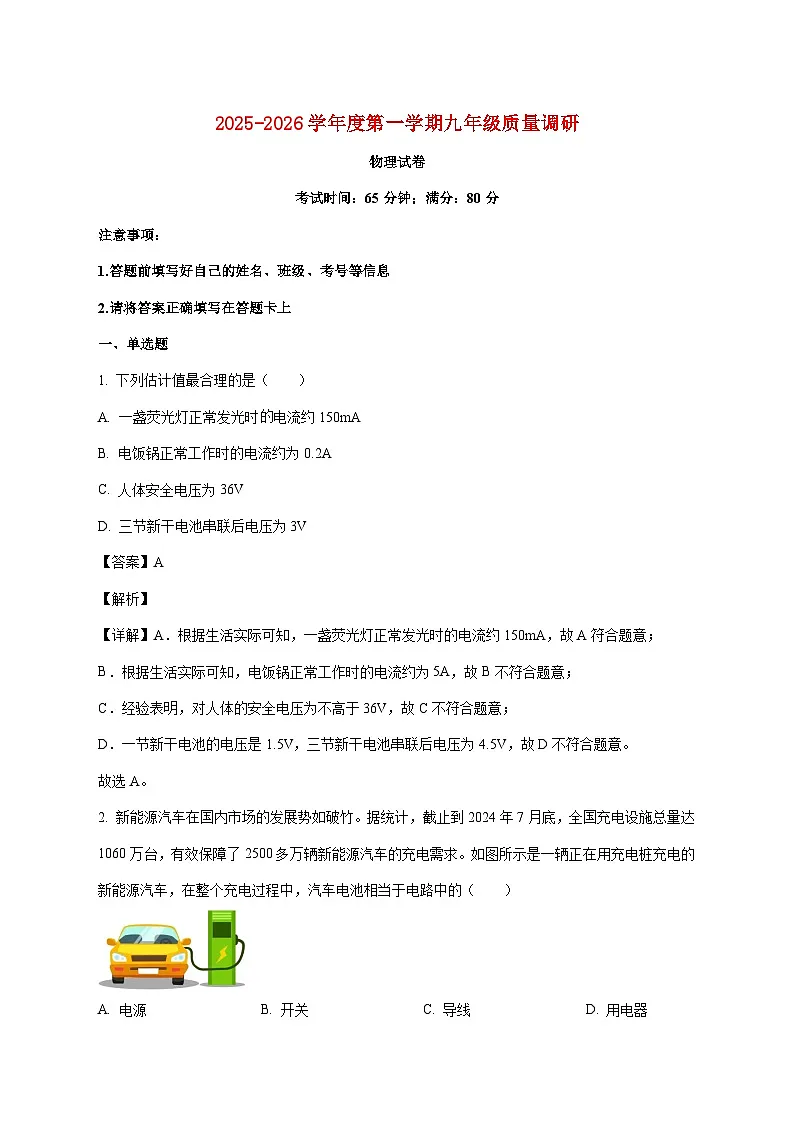

考试时间：65分钟；满分：80分
注意事项：
1.答题前填写好自己的姓名、班级、考号等信息
2.请将答案正确填写在答题卡上
一、单选题
1. 下列估计值最合理的是（ ）
A. 一盏荧光灯正常发光时电流约150mA
B. 电饭锅正常工作时的电流约为0.2A
C. 人体安全电压为36V
D. 三节新干电池串联后电压为3V
【答案】A
【解析】
【详解】A．根据生活实际可知，一盏荧光灯正常发光时的电流约150mA，故A符合题意；
B．根据生活实际可知，电饭锅正常工作时的电流约为5A，故B不符合题意；
C．经验表明，对人体的安全电压为不高于36V，故C不符合题意；
D．一节新干电池的电压是1.5V，三节新干电池串联后电压为4.5V，故D不符合题意。
故选A。
2. 新能源汽车在国内市场的发展势如破竹。据统计，截止到2024年7月底，全国充电设施总量达1060万台，有效保障了2500多万辆新能源汽车的充电需求。如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，汽车电池相当于电路中的（ ）
A. 电源B. 开关C. 导线D. 用电器

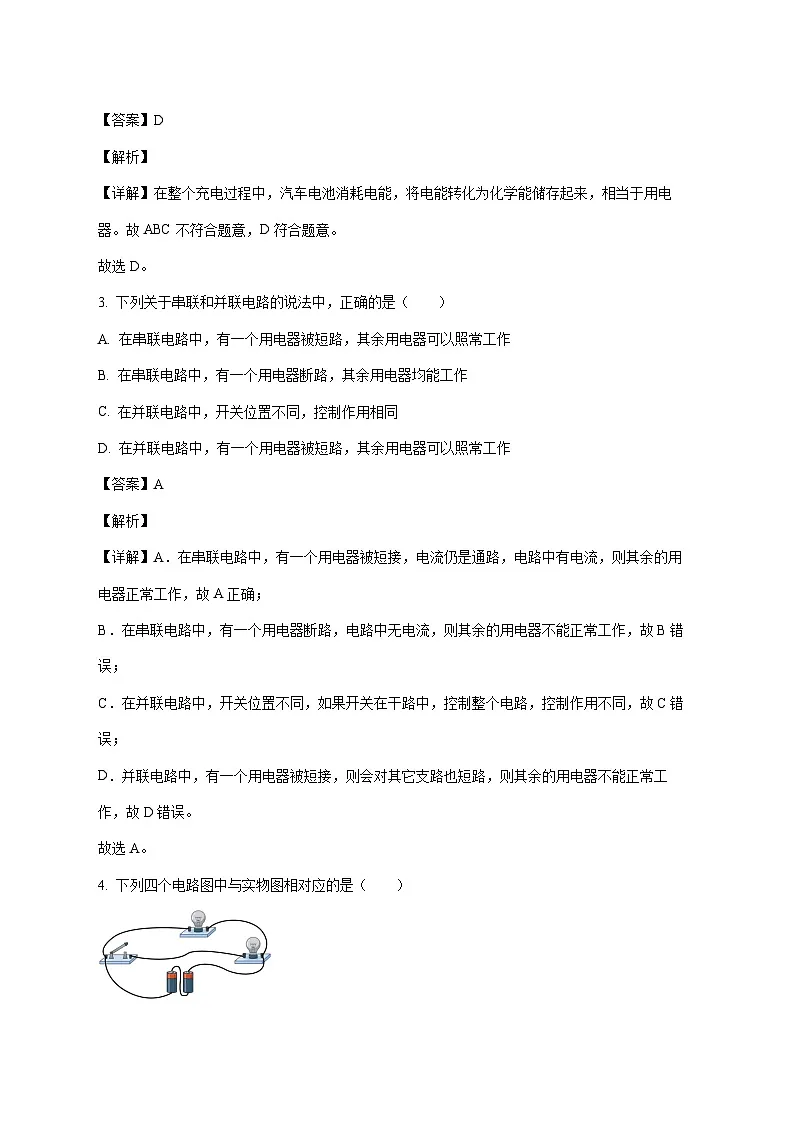

【答案】D
【解析】
【详解】在整个充电过程中，汽车电池消耗电能，将电能转化为化学能储存起来，相当于用电器。故ABC不符合题意，D符合题意。
故选D。
3. 下列关于串联和并联电路的说法中，正确的是（ ）
A. 在串联电路中，有一个用电器被短路，其余用电器可以照常工作
B. 在串联电路中，有一个用电器断路，其余用电器均能工作
C. 在并联电路中，开关位置不同，控制作用相同
D. 在并联电路中，有一个用电器被短路，其余用电器可以照常工作
【答案】A
【解析】
【详解】A．在串联电路中，有一个用电器被短接，电流仍是通路，电路中有电流，则其余的用电器正常工作，故A正确；
B．在串联电路中，有一个用电器断路，电路中无电流，则其余的用电器不能正常工作，故B错误；
C．在并联电路中，开关位置不同，如果开关在干路中，控制整个电路，控制作用不同，故C错误；
D．并联电路中，有一个用电器被短接，则会对其它支路也短路，则其余的用电器不能正常工作，故D错误。
故选A。

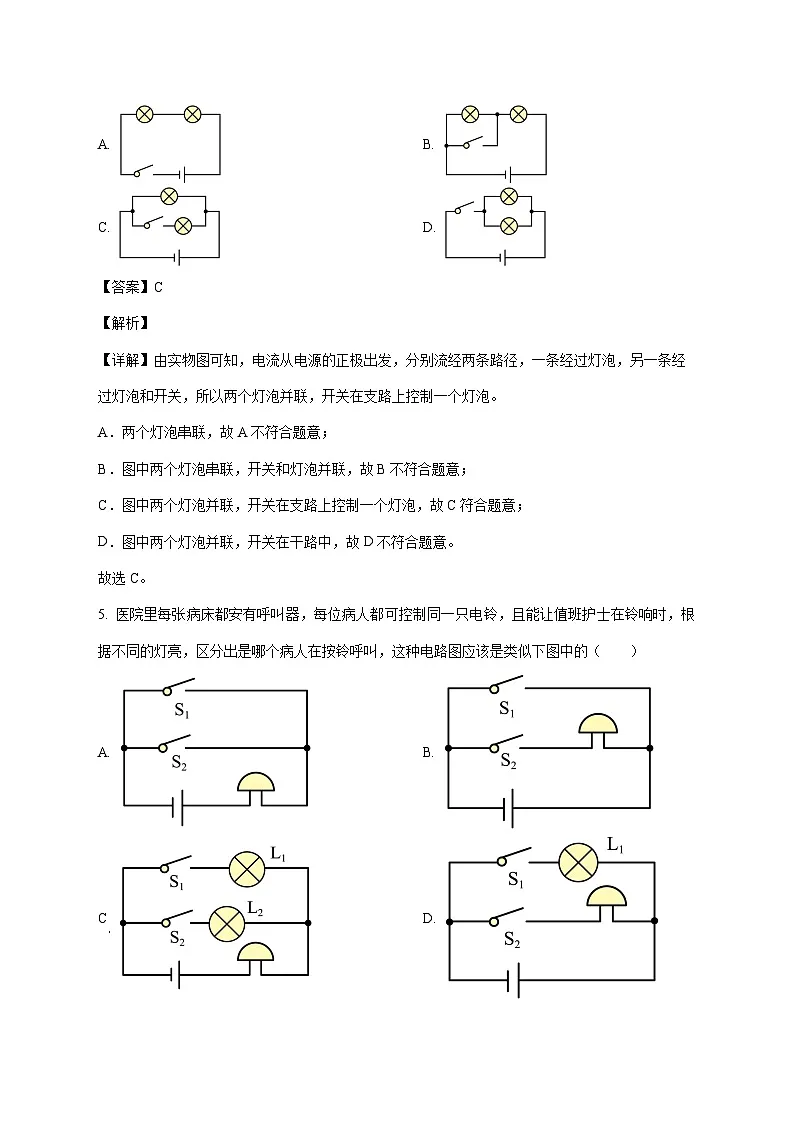

4. 下列四个电路图中与实物图相对应的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由实物图可知，电流从电源的正极出发，分别流经两条路径，一条经过灯泡，另一条经过灯泡和开关，所以两个灯泡并联，开关在支路上控制一个灯泡。
A．两个灯泡串联，故A不符合题意；
B．图中两个灯泡串联，开关和灯泡并联，故B不符合题意；
C．图中两个灯泡并联，开关在支路上控制一个灯泡，故C符合题意；
D．图中两个灯泡并联，开关在干路中，故D不符合题意。
故选C。
5. 医院里每张病床都安有呼叫器，每位病人都可控制同一只电铃，且能让值班护士在铃响时，根据不同的灯亮，区分出是哪个病人在按铃呼叫，这种电路图应该是类似下图中的（ ）
A. B.
C D.
【答案】C
【解析】
【详解】A．呼叫机实为开关的作用，两个开关并联控制电铃，任一开关闭合，电铃响，但不能区分哪个病人呼叫，故A不符合题意；
B．开关S2与电铃串联，闭合铃响，而另一开关闭合时，将电铃及电源短路，故B不符合题意；
C．两开关分别控制灯，再与同一电铃串联，不同的开关闭合时，铃都响，且不同的灯亮，能区分哪个病人呼叫，故C符合题意；
D．两开关分别控制灯和电铃，S1闭合时，电铃不会响，故D不符合题意。
故选 C。
6. 如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻及通过它们的电流大小有（ ）
A. ，B. ，
C. ，D. ，
【答案】C
【解析】
【详解】对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故AB段的电阻大于BC段的电阻；且此两段电阻串联，据串联电流处处相等的关系可知，这两段导体中的电流是相等的，故ABD不符合题意，C符合题意。
故选C。
7. 如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。则下列对该电路故障分析正确的是（ ）
A. 电阻R断路B. 电阻R被短路
C. 灯泡L可能断路D. 灯泡L可能短路
【答案】B
【解析】
【详解】由电路图知，灯泡与电阻R串联，电压表测量R两端的电压，电流表测量电路中的电流； 电流表的示数变大，说明电路中总电阻减小，存在短路故障，电压表的示数变小，说明与电压表并联的电阻R短路；若断路，电流表没有示数；若灯L短路了，则灯泡两端电压为0，电阻R的电压增大，电压表的示数变大，故ACD错误，B正确。
故选B。
8. 如图所示，电源电压为6V，闭合开关S，电压表的示数为5V，则（ ）
A. 灯泡L1两端的电压是5V
B. 灯泡L1和L2的电阻之比是1∶5
C. 若灯泡L2的灯丝烧断，电压表示数为零
D. 通过灯泡L1的电流大于通过灯泡L2的电流
【答案】B
【解析】
【详解】A．由电路图可知，闭合开关S，L1与L2串联，电压表测L2两端的电压，所以电压表的示数即为L2两端的电压，即L2两端的电压为5V，根据串联电路的电压特点可知，L1两端的电压
故A不符合题意；
B．在串联电路中，由于电流相等，所以根据欧姆定律可得，灯泡L1和L2的电阻之比为
故B符合题意；
C．若灯泡L2灯丝烧断，电压表测量电源电压，示数为6V，故C不符合题意；
D．因串联电路中各处的电流相等，所以通过灯泡L1的电流和L2的电流相等，故D不符合题意。
故选B
9. 如图所示，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如图甲所示，其中B表示磁场的强弱，单位为特斯拉（T）。则在图乙中，闭合开关后，当R1所处的磁场逐渐增强时，则（ ）
A. R1的阻值变小B. 电压表的示数变小
C. 电流表的示数变大D. 电流表的示数变小
【答案】D
【解析】
【详解】B．图乙中，磁敏电阻R1与R2并联接入电路，电流表测R1的电流。电压表测电源电压，电源电压恒定，则整个过程，电压表的示数保持不变。故B不符合题意；
ACD．由图甲知，随着磁场强度增大，磁敏电阻的阻值变大。闭合开关后，当R1所处的磁场逐渐增强，其电阻逐渐变大，据欧姆定律知，通过R1的电流变小，电流表示数变小，故AC不符合题意，D符合题意。
故选D。
10. 如图所示电路中，电源电压不变，当开关S断开，甲乙两表均为电流表时，两表的示数之比I甲∶I乙=7∶4，当开关S闭合，甲乙两表均为电压表时，两表的示数之比U甲∶U乙为（ ）
A. 3∶7B. 7∶3C. 4∶3D. 4∶7
【答案】A
【解析】
【详解】当开关S断开，甲乙两表为电流表时，此时两个电阻并联在电路中，甲电流表测量干路中的电流，乙电流表测量的是电阻R2的电流，此时电阻R1和电阻R2的电流之比为
此时电阻R1和电阻R2的电压都等于电源电压，电阻R1和电阻R2的阻值之比为
当开关S闭合，甲乙两表为电压表时，此时两电阻串联在电路中，甲电压表测量电阻R2两端的电压，乙电压表测量总电压，所以两电压表的示数之比
即当开关S闭合，甲乙两表为电压表时，两表的示数之比U甲∶U乙为3∶7，故A符合题意，BCD不符合题意。
故选A。
二、填空题
11. 如图甲所示，A充电宝正在给手机充电，B充电宝刚被取出，C充电宝正在主机内充电。此时，______（A/B/C）充电宝是用电器，______（A/B/C）充电宝正将化学能转化为电能，如图乙所示，有一种充电连线，可以用充电宝的一个接口同时给两只手机充电，这个充电连线的两接头D、E是______联的。
【答案】 ①. C ②. A ③. 并
【解析】
【详解】[1]C充电宝正在主机内充电，消耗电能，相当于电路中的用电器。
[2]A充电宝正在为手机充电，提供电能，相当于电路中的电源，将化学能转化为电能。
[3]充电宝的一个接口同时给两只手机充电，两只手机之间互不影响，因此是并联的。
12. 金属、人体等是导体，导电性能好。塑料、橡胶等是___________体，导电性能比较差。芯片、光刻机中的重要元件需要锗、硅等材料制成，这些材料称作___________，在做“探究影响导体的电阻大小因素”实验时，通过观察___________来比较导体电阻大小，灯泡的作用是可以保护电路，从而防止烧坏电流表。
【答案】 ① 绝缘 ②. 半导体 ③. 电流表示数
【解析】
【详解】[1][2]塑料、橡胶，不容易导电，属于绝缘体；锗、硅导电性能介于导体和绝缘体之间，常常称作半导体。
[3]在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，同时灯泡可以保护电路，从而防止烧坏电流表。
13. 如图是小明用身边器材自制的简易调光灯。闭合开关，回形针向左移动的过程中灯泡亮度将______（选填“变亮”、“变暗”或“不变”）；但小明发现灯泡亮度变化不明显，他应该调换更______（选填“粗”或“细”）的铅笔芯来做实验。更换后他移动回形针，直至刚好看不见灯泡发光，然后加热铅笔芯，发现灯泡逐渐亮起来。这一现象说明，温度越高，铅笔芯的电阻越______。
【答案】 ①. 变亮 ②. 细 ③. 小
【解析】
【详解】[1]闭合开关，回形针向左移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，对电流的阻碍作用变小，电流变大，灯泡变亮。
[2]回形针在移动的过程中灯泡亮度变化不明显，说明电流的变化比较小，则电阻对电流的阻碍作用不明显，电流变化较小，铅笔芯电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。
[3]加热铅笔芯，会发现灯泡逐渐亮起来（即通过灯泡的电流增大，铅笔芯的电阻减小）；这一现象说明温度越高，铅笔芯的电阻越小。
14. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，是它的三个接线柱，旋钮带动滑片转动。电位器与灯泡串联，电位器实质相当于一个___________若要逆时针旋转旋钮时灯泡变暗，则需将___________（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。如图所示，电阻箱的示数为___________。
【答案】 ①. 滑动变阻器 ②. b和c ③. 6928
【解析】
【详解】[1]电位器相当于一个滑动变阻器，电位器应与灯泡串联，才能改变灯泡两端的电压和通过的电流，才能起到调节作用。
[2]若逆时针旋转旋钮时灯泡发光变暗，说明电路中电流变小，电位器连入电路的电阻变大，结合电位器的连接方法可知需将b和c接线柱接入电路。
[3]由图丙可知，电阻箱的示数为
15. 小黄在一支铅笔芯两端加了3V电压，测出通过铅笔芯的电流是150mA．则该铅笔芯电阻为___________Ω；若加在这支铅笔芯两端的电压增加到6V时，铅笔芯的电阻为___________Ω；此时通过它的电流又是___________A。
【答案】 ①. 20 ②. 20 ③. 0.3
【解析】
【详解】[1]该铅笔芯电阻
[2]因电阻为导体本身的性质，与两端的电压和通过的电流无关，所以加在这支铅笔芯两端的电压增加到6V时，其阻值不变，仍为20Ω。
[3]此时通过的电流
16. 如图所示电路，若让、串联，则应闭合开关_____________；若让、并联，则应闭合开关_____________；电路中绝不允许同时闭合的两个开关是_____________。
【答案】 ①. ②. S2、S3 ③. S1、S2
【解析】
【详解】[1]串联电路是指电路中各元件顺次连接，电流只有一条路径。要让、串联，电流应依次经过、，所以应闭合开关S1，此时电流从电源正极流出，经过、、S1回到电源负极。
[2]并联电路是指电路中各元件并列连接，电流有多条路径。要让、并联，电流应分别经过和，所以应闭合开关S2和S3，此时电流从电源正极流出后，分成两条支路，一条经过，另一条经过、S3，然后汇合经过S2回到电源负极。
[3]电路中绝不允许同时闭合的两个开关是S1和S2，因为同时闭合这两个开关，会导致电源两极直接用导线连接，造成电源短路，损坏电源。
17. 如图所示电路中，闭合开关，在滑动变阻器的滑片向左移动时，电灯的亮度将变亮，电压表示数将___________，（选填“变大”、“变小”或“不变”，下同）电压表示数与电流表示数的比值将___________。
【答案】 ①. 变小 ②. 变小
【解析】
【详解】[1]由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；在滑动变阻器的滑片P向左移动时，接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大；由U=IR可知，灯泡两端的电压变大，根据串联电路的电压规律可知，滑动变阻器两端的电压变小，即电压表的示数变小。
[2]由可知，电压表示数与电流表示数的比值等于滑动变阻器接入电路的电阻，则电压表示数与电流表示数的比值变小。
三、作图题
18. 按要求完成下列作图；
（1）如图所示，根据电流方向在方框内添加电流表和电源的元件符号，使电路成为并联电路；
（2）现如今智能手机给我们带来了很大便利，手机解锁有很多种方式，如面部识别（为开关），数字密码（为开关），这两种解锁方式任何一种解锁成功，都可以使用手机，请在下图方框内完成该电路设计，手机用“小灯泡”代替作图。
【答案】（1） （2）
【解析】
【小问1详解】
若中间方框中是电流表，那么开关闭合后L1将被短路，则电流表应放在右上的方框中，中间方框中是电源且上端为电源正极，如下图：
【小问2详解】
结合图意，两种解锁方式任何一种解锁成功，说明互不影响，故是并联，控制了灯泡，如下图：
四、计算题
19. 如图所示的电路中，开关闭合后电流表A的示数为0.6A，A1的示数为0.2A，电阻R1的阻值为20Ω。
求：
（1）通过电阻R2的电流；
（2）电源电压；
（3）电阻R2的阻值。
【答案】（1）0.4A
（2）4V （3）10Ω
【解析】
【小问1详解】
分析电路可知，开关闭合后，、并联，电流表A测干路电流，电流表测电流。根据并联电流规律，通过电阻R2的电流
【小问2详解】
电源电压为
【小问3详解】
电阻R2的阻值为
20. 在如图的电路中，电源电压为，的阻值为，滑动变阻器上标有“”字样。闭合开关S，移动滑片P到某位置时，电压表示数为。
（1）求通过电阻的电流；
（2）求此时滑动变阻器接入电路的阻值；
（3）若电流表选用“”量程，电压表选用“”量程，移动滑动变阻器的滑片P，在电路元件不被损坏的条件下，求滑动变阻器接入电路的阻值变化范围。
【答案】（1）0.6A；
（2）10Ω； （3）10Ω ~ 100Ω
【解析】
【小问1详解】
由电路图可知，电阻与滑动变阻器串联，电压表测量两端的电压。闭合开关S，移动滑片P到某位置时，电压表示数为，即两端的电压。根据串联电路的电压特点，则电阻两端的电压
根据欧姆定律，通过电阻的电流
【小问2详解】
由电路图可知，电阻与滑动变阻器串联，根据串联电路的电流特点可知，通过滑动变阻器的电流等于通过电阻的电流，即为0.6A。已知两端的电压，此时滑动变阻器接入电路的阻值
【小问3详解】
为了保证电路安全，需满足以下条件：电流表量程为，即电路中的最大电流不能超过0.6A；电压表测量两端的电压，量程为，即滑动变阻器两端的电压不能超过15V；滑动变阻器允许的最大电流为1A，因电流表量程限制，此条件已满足。当电路中电流最大，为0.6A时，滑动变阻器接入电路的阻值最小。此时电路总电阻
则滑动变阻器接入电路的最小阻值
当滑动变阻器两端电压最大为15V时，其接入电路的阻值最大。此时两端的电压
则电路中的电流
此时电流未超过电流表量程，符合要求。因此滑动变阻器接入电路的最大阻值
该阻值在滑动变阻器的最大阻值范围内。综上，电路元件不被损坏的条件下，滑动变阻器接入电路的阻值变化范围为10Ω至100Ω。
四、实验题
21. 小明用两个小灯泡探究串联电路电压的特点。
（1）实验电路如图a所示，请用笔画线表示导线，将电路连接完整；
（2）连接好电路，闭合开关，发现电压表有示数，两个小灯泡都不亮。故障原因可能是（ ）
A. 短路B. 短路C. 开关断路D. 或断路
（3）故障排除后进行实验，电压表的示数如图b所示，电压为______V；
（4）用电压表测出小灯泡两端电压为2.5V，两端电压也为2.5V。小明由此得出结论：串联电路中，各用电器两端电压相等。请你指出小明实验中存在的问题：______。
【答案】（1） （2）D
（3）5 （4）实验使用两个相同的灯泡且实验次数太少，结论具有偶然性，不具有普遍性
【解析】
【小问1详解】
将L1的右侧接线柱与L2的左侧接线柱连接起来，使L1、L2串联，电压表与两个灯泡并联，测量两个灯泡的电压，如图所示：
【小问2详解】
AB．连接好电路，开关闭合，若两个灯泡中有一个短路，另一个灯泡会亮，现在两个灯泡都不亮，说明不是某个灯泡短路，故AB不符合题意；
C．若开关断路，电压表与电源断开，电压表将无示数，故C不符合题意；
D．若或断路，串联电路断路，两个灯泡都不亮，此时电压表测量电源电压，有示数，故D符合题意。
故选D。
【小问3详解】
如图b，电压表使用的大量程，分度值为0.5V，示数为5V。
【小问4详解】
用电压表测出小灯泡两端电压为2.5V，两端电压也为2.5V，是因为使用了两个相同规格的灯泡；同时只测量一组实验数据，实验次数太少，结论具有偶然性，不具有普遍性。
22. 小华用图甲电路探究“电路中电流跟电阻的关系”。电源电压恒为，改变两点间的电阻值，调节滑动变阻器滑片，保持两端的电压不变，记下相应的4次实验的电阻值和电流，描绘在图乙中。
（1）每次实验移动变阻器滑片时，小华应先观察（ ）
A. 电压表示数B. 电流表示数
（2）图乙中阴影部分面积表示的物理量是___________。
（3）实验中，小华选择的变阻器是（ ）（答案填写选项字母）。
A. 10Ω；0.5AB. ；C. 50Ω；2A
（4）在此实验过程中，当两点间的电阻由更换为后，为了探究上述问题，他应该采取的唯一操作是（ ）
A. 保持变阻器滑片不动
B. 将变阻器滑片适当向左移动
C. 将变阻器滑片适当向右移动
D. 将电池个数增加
【答案】（1）A （2）电阻两端的电压
（3）C （4）C
【解析】
【小问1详解】
探究电压一定时，电流与电阻的关系时，在不断的改变定值电阻的同时，必须不断的移动滑动变阻器，使得电压表的示数是一个定值，故在移动滑片的同时，眼睛观察电压表的示数，故A符合题意，B不符合题意。
故选A。
【小问2详解】
阴影部分为横、纵坐标的乘积，即阴影部分的面积为
即测量的是电压。
【小问3详解】
由图像可知，当R=20Ω时，电路中的电流I=0.1A，所以电阻两端的电压为
滑动变阻器两端的电压
滑动变阻器的阻值
所以应选择滑动变阻器C。
【小问4详解】
ABC．电阻由5Ω更换为10Ω后，根据串分压的知识，电阻两端的电压变大，若要保持电阻两端的电压不变，应增大滑动变阻器的阻，将滑片向右端滑动，所以AB错误，C正确；
D．若增加电池的个数，则电阻两端的电压会更大，D错误。
故选C。
六、科普阅读题
23. 阅读并回答问题
伏打电堆与电池
公元1799年，意大利物理学家亚历山德罗・朱塞佩・安东尼奥・安纳塔西欧・伏打在过了四十五岁生日后，受伽伐尼的影响，决定沿着“动物电”的路子研究下去。
伏打把一个金属锌环放在一个铜环上，再用一块浸透盐水的纸或呢绒环压上，再放上锌环，铜环，如此重复下去，10个、20个、30个叠成了一个柱状，便产生了明显的电流。这就是后人所称的伏打电堆或伏打电池（因音译不同，也称为伏特电堆或伏特电池）。铜环、锌环与纸环（呢绒环）接触面积接越大，柱叠得越高，电压就越大，电流就越强。1800年3月20日，伏打正式对外宣布：电荷就像水，在电线中流动，会由电势高的地方向电势低的地方流动，产生电流，电势差即为电压。
伏打电堆堪称人类的第一种电池。公元1836年，英国科学家丹尼尔对“伏打电堆”进行改良：使用稀硫酸作电解液，解决了电池极化问题，制造出第一个不极化，能保持平衡电流的锌铜电池。这种电池使用一段时间后，电压下降，对其充电后，电池电压回升。因为这种电池能充电，可以反复使用，所以称它为“蓄电池”。公元1887年，英国人赫勒森发明了最早的干电池，其电解液为糊状，不会溢漏，便于携带，因此获得了广泛应用。随着科学技术的发展，干电池已经发展成为一个大的家族，到目前为止已经约有100多种。这些干电池，其实就是改良版的伏打电堆。
根据阅读信息回答下面的问题：
（1）蓄电池可以充电和放电，在充电过程中伴随的能量转化过程是_____；
（2）在实验中，需要更高的电压，通常应将多节干电池_____（选填“串联”或“并联”）起来使用；
（3）科学探究实验小组重做了伏打电堆，用纸板、铜箔和锌箔制成铜环和锌环。铜环正面由铜箔全包裹，背面只在边缘处用较窄的铜环包裹；用同样的方法制作了锌环；纸板浸透盐水制成纸环。铜环和锌环中间夹盐水浸透的纸环，做成图甲的伏打电堆。实验要获得更高电压，你认为选用_____（选填“乙”、“丙”、“乙或丙”）图叠放而成更合理；
（4）另一实验小组用金属铝和铁制成环状，作为伏打电堆的电极，制成（3）中甲图样式的电堆，请你提供一个详细方案，帮助他们判断这一电堆的正负极。（器材根据需要自行补充）_____
【答案】（1）电能转化为化学能
（2）串联 （3）丙
（4）见解析
【解析】
【小问1详解】
蓄电池在充电过程中相当于用电器，消耗电能，将电能转化为化学能储存起来。
【小问2详解】
串联电路中，总电压等于各用电器电压之和，在实验中，若需要更高的电压，通常应将多节干电池串联起来。
【小问3详解】
根据材料中“铜环、锌环与纸环（呢绒环）接触面积接越大……电压就越大，电流就越强”可知，要获得更高的电压，应选择接触面积更大的方式。由题目可知，铜环正面由铜箔全包裹，背面只在边缘处用较窄的铜环包裹；用同样的方法制作了锌环；因此应该使铜环和锌环的正面与浸透盐水的纸环接触，这样可以以最大面积接触纸环，获得更大电压，否则背面仅边缘包裹铜环，可能因接触面积不足导致电流不稳定。因此图丙的叠放方式更合理。
【小问4详解】
将电压表的正、负接线柱分别连接到电堆的两端。若电压表指针正向偏转，则与正接线柱相连的一端为电堆的正极；若电压表指针反向偏转，则与正接线柱相连的一端为电堆的负极。
