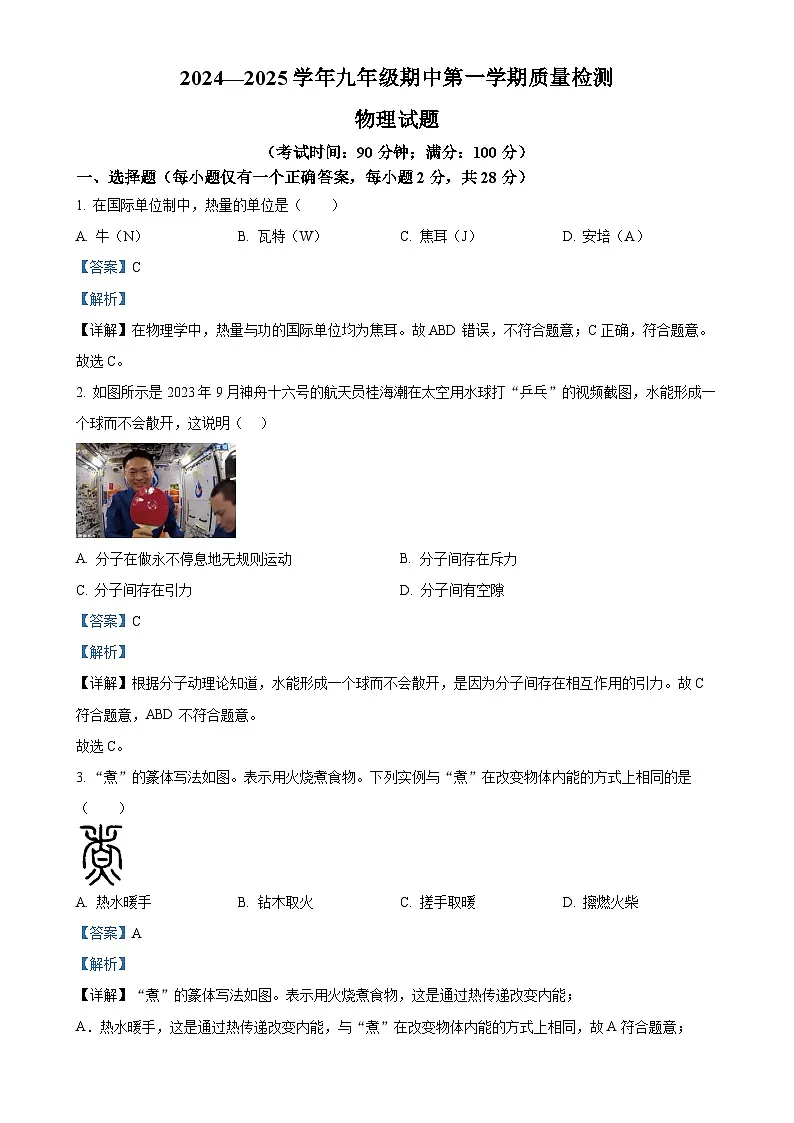

（考试时间：90分钟；满分：100分）
一、选择题（每小题仅有一个正确答案，每小题2分，共28分）
1. 在国际单位制中，热量的单位是（ ）
A. 牛（N）B. 瓦特（W）C. 焦耳（J）D. 安培（A）
【答案】C
【解析】
【详解】在物理学中，热量与功的国际单位均为焦耳。故ABD错误，不符合题意；C正确，符合题意。
故选C。
2. 如图所示是2023年9月神舟十六号的航天员桂海潮在太空用水球打“乒乓”的视频截图，水能形成一个球而不会散开，这说明（ ）
A. 分子在做永不停息地无规则运动B. 分子间存在斥力
C. 分子间存在引力D. 分子间有空隙
【答案】C
【解析】
【详解】根据分子动理论知道，水能形成一个球而不会散开，是因为分子间存在相互作用的引力。故C符合题意，ABD不符合题意。
故选C。
3. “煮”的篆体写法如图。表示用火烧煮食物。下列实例与“煮”在改变物体内能的方式上相同的是（ ）
A. 热水暖手B. 钻木取火C. 搓手取暖D. 擦燃火柴
【答案】A
【解析】
【详解】“煮”的篆体写法如图。表示用火烧煮食物，这是通过热传递改变内能；
A．热水暖手，这是通过热传递改变内能，与“煮”在改变物体内能的方式上相同，故A符合题意；
BCD．钻木取火、搓手取暖、擦燃火柴，这是通过做功改变内能，与“煮”在改变物体内能的方式上不相同，故BCD不符合题意。
故选A。

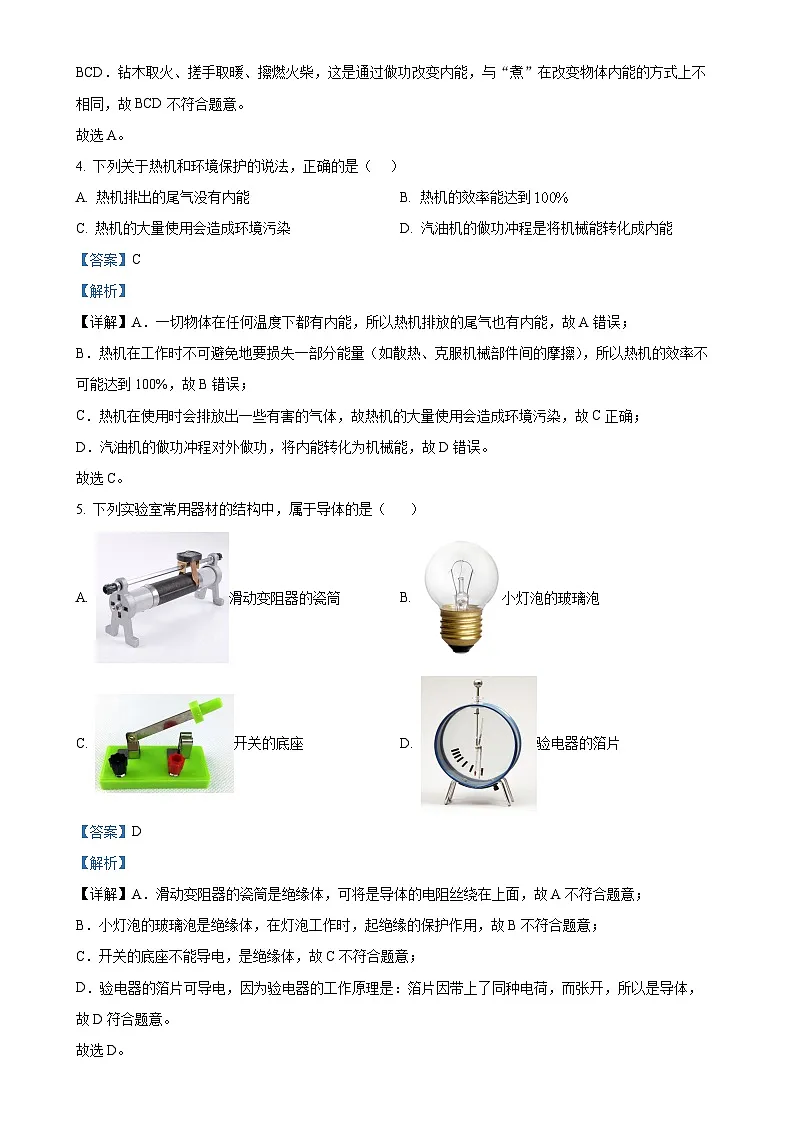

4. 下列关于热机和环境保护的说法，正确的是（ ）
A. 热机排出的尾气没有内能B. 热机的效率能达到
C. 热机的大量使用会造成环境污染D. 汽油机的做功冲程是将机械能转化成内能
【答案】C
【解析】
【详解】A．一切物体在任何温度下都有内能，所以热机排放的尾气也有内能，故A错误；
B．热机在工作时不可避免地要损失一部分能量（如散热、克服机械部件间的摩擦），所以热机的效率不可能达到100%，故B错误；
C．热机在使用时会排放出一些有害的气体，故热机的大量使用会造成环境污染，故C正确；
D．汽油机的做功冲程对外做功，将内能转化为机械能，故D错误。
故选C。
5. 下列实验室常用器材的结构中，属于导体的是（ ）
A. 滑动变阻器的瓷筒B. 小灯泡的玻璃泡
C. 开关的底座D. 验电器的箔片
【答案】D
【解析】
【详解】A．滑动变阻器的瓷筒是绝缘体，可将是导体的电阻丝绕在上面，故A不符合题意；
B．小灯泡的玻璃泡是绝缘体，在灯泡工作时，起绝缘的保护作用，故B不符合题意；
C．开关的底座不能导电，是绝缘体，故C不符合题意；
D．验电器的箔片可导电，因为验电器的工作原理是：箔片因带上了同种电荷，而张开，所以是导体，故D符合题意。
故选D。

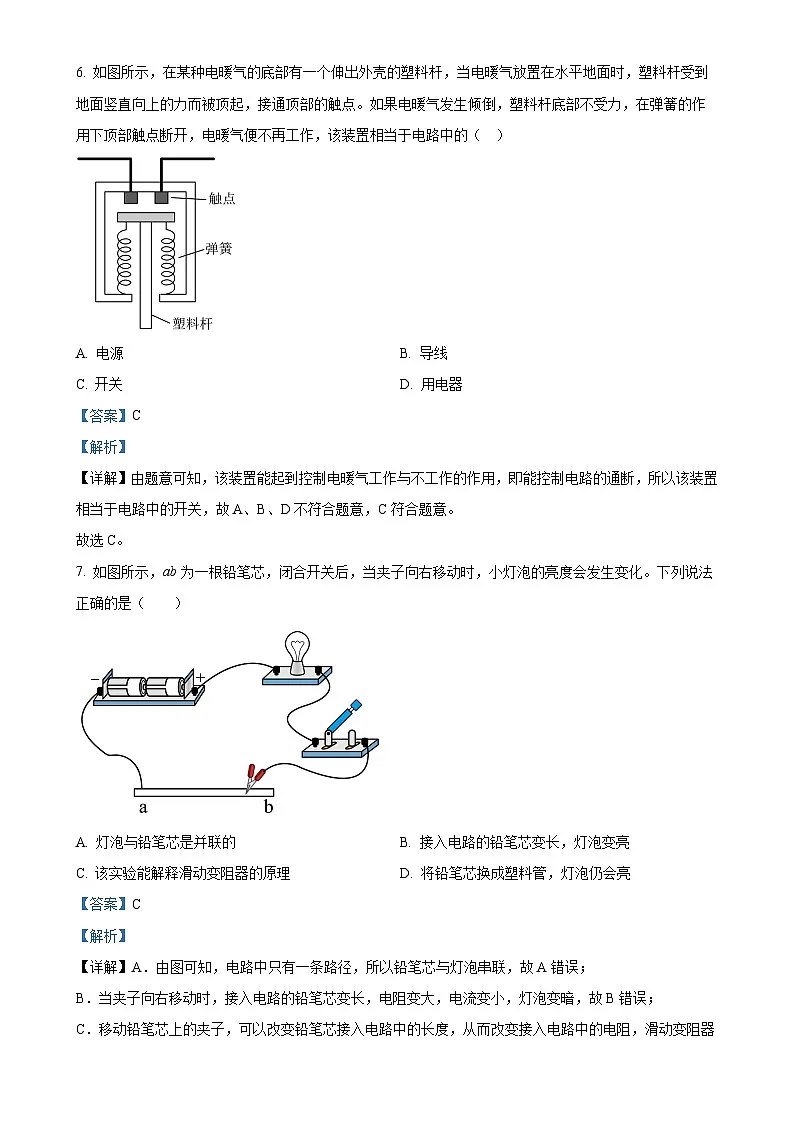

6. 如图所示，在某种电暖气的底部有一个伸出外壳的塑料杆，当电暖气放置在水平地面时，塑料杆受到地面竖直向上的力而被顶起，接通顶部的触点。如果电暖气发生倾倒，塑料杆底部不受力，在弹簧的作用下顶部触点断开，电暖气便不再工作，该装置相当于电路中的（ ）
A. 电源B. 导线
C. 开关D. 用电器
【答案】C
【解析】
【详解】由题意可知，该装置能起到控制电暖气工作与不工作的作用，即能控制电路的通断，所以该装置相当于电路中的开关，故A、B、D不符合题意，C符合题意。
故选C。
7. 如图所示，ab为一根铅笔芯，闭合开关后，当夹子向右移动时，小灯泡的亮度会发生变化。下列说法正确的是（ ）
A. 灯泡与铅笔芯是并联的B. 接入电路的铅笔芯变长，灯泡变亮
C. 该实验能解释滑动变阻器的原理D. 将铅笔芯换成塑料管，灯泡仍会亮
【答案】C
【解析】
【详解】A．由图可知，电路中只有一条路径，所以铅笔芯与灯泡串联，故A错误；
B．当夹子向右移动时，接入电路的铅笔芯变长，电阻变大，电流变小，灯泡变暗，故B错误；
C．移动铅笔芯上的夹子，可以改变铅笔芯接入电路中的长度，从而改变接入电路中的电阻，滑动变阻器就是根据此原理制成的，故C正确；
D．铅笔芯是导体，塑料管是绝缘体，所以将铅笔芯换成塑料管，灯泡不会发光，故D错误。
故选C。
8. 博物馆有些古书非常陈旧，直接翻动它容易使书页破损，有人提出，通过给书带电，使书一页页分开来，如图所示。现在有以下四种方法，能使书一页页分开的方法是（ ）
①使每页书都带上正电； ②使每页书都带上负电；
③使相邻书页带上异种电荷； ④只让封面带正电，封底带负电。
A. ①②B. ②③C. ③④D. ①④
【答案】A
【解析】
【详解】通过给书带电，使书一页页分开来，根据同种电荷相互排斥，异种电荷相互吸引知识可知，可以给书带上同种电荷，使书一页页可以分开，故A符合题意，BCD不符合题意。
故选A。
9. 如图是滑动变阻器接入电路中的情形，当滑片P向左移动时，连入电路的电阻变大的有（ ）个。
A. 1个B. 2个C. 3个D. 4个
【答案】B
【解析】
【详解】由左边起第一图中可知，此时滑动变阻器接入了左下和左上两个接线柱，当滑片P向左滑动时，连入电路的电阻变小；
由左边起第二图中可知，此时滑动变阻器接入了左下和右上两个接线柱，当滑片P向左滑动时，连入电路的电阻变小；
由左边起第三图中可知，此时滑动变阻器接入了右下和右上两个接线柱，当滑片P向左滑动时，连入电路的电阻变大；
由左边起第四图中可知，此时滑动变阻器接入了右下和左上两个接线柱，当滑片P向左滑动时，连入电路的电阻变大。故可知当滑片P向左滑动时，连入电路的电阻变大的有2个，故B符合题意，ACD不符合题意。
故选B。
10. 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（ ）
A. B.
C D.
【答案】A
【解析】
【详解】A．由电路图可知，两开关都闭合时灯泡发光，符合题意，故A正确；
B．由电路图可知，闭合任意一个开关，灯泡都发光，不符合题意，故B不正确；
CD．由电路图可知，闭合S2时指示灯亮，再闭合S1时指示灯不亮，且会发生电源短路，故CD不正确．
11. 甲、乙两种物质的质量之比为3:2，比热容之比为2:1，它们吸收的热量相同，升高的温度之比为（ ）
A. 1:3B. 3:1C. 4:3D. 3:4
【答案】A
【解析】
【详解】甲、乙两种物质的质量之比为3:2，比热容之比为2:1，它们吸收的热量相同，升高的温度之比为
故A符合题意，BCD不符合题意。
故选A。
12. 在探究串、并联电路中电流的规律时，做了图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，通过小灯泡L2的电流为（ ）
A. 0.8AB. 0.5AC. 0.3AD. 0.2A
【答案】D
【解析】
【详解】由图可知小灯泡 L1 与小灯泡 L2并联，A2与 L1串联，所以电流表A2测的是 L1的电流，A1在干路上测干路电流， L1的电流为0.3A，根据串联电路电流特点，通过小灯泡L2的电流为
故D符合题意，ABC不符合题意。
故选D。
13. 如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示， 则L1和灯L2两端电压分别是（ ）
A. 8.5V 1.7VB. 8.5V 6.8V
C. 6.8V 1.7VD. 1.7V 6.8V
【答案】D
【解析】
【详解】开关闭合，两灯串联，电压表V1测电源电压，V2测L1两端电压，由串联电路中电源电压等于各用电器两端电压之和知，V1示数应大于V2的示数，而两电压表指针位置相同，所以V1使用0~15V量程，由图乙知，电源电压U=8.5V；V2使用0~3V量程，由图乙知，L1两端电压U1=1.7V，L2两端电压
U2=U-U1=8.5V-1.7V=6.8V
故选D。
14. 如图所示的电路图中，单刀双掷开关S可接触点a或b，下列分析错误的是（ ）
A. 若S拨到a，再闭合时，则不亮B. 若S拨到a，再闭合时，则亮
C. 若S拨到b，再闭合时，则亮D. 若S拨到b，再闭合时，则亮
【答案】C
【解析】
【详解】A．若S拨到a，再闭合S1时，开关S2断开，电路是断路，没有电流流过灯L1、L2、L3，则灯L1、L2、L3不亮，故A正确，不符合题意；
B．若S拨到a，再闭合S2时，灯L1、L2串联，电路是通路，灯L1、L2亮，故B正确，不符合题意；
C．若S拨到b，再闭合S1、S2时，灯L2被短路，灯L3有电流流过，灯L3亮，故C错误，符合题意；
D．若S拨到b，再闭合S1 时，灯L2、L3串联，电路是通路，灯L2、L3亮，故D正确，不符合题意。
故选C 。
二、填空题（每空1分，共16分）
15. 如图为某款儿童用的驱蚊手环，刚撕开包装袋会闻到驱蚊剂的味道，这是_________现象；温度越高气味越明显，是因为温度越高，分子无规则运动越_________。
【答案】 ①. 扩散 ②. 剧烈
【解析】
【详解】[1]刚撕开包装袋会闻到驱蚊剂的味道，是由于分子在永不停息地做无规则运动，属于扩散现象。
[2]分子的无规则运动与温度有关。温度越高气味越明显，是因为温度越高，分子无规则运动越剧烈。
16. 如图甲所示是汽油机的_______冲程；如图乙用力将活塞迅速下压，筒内硝化棉燃烧，该过程能量转化的特点与汽油机_______冲程的能量转化相同。
【答案】 ①. 做功 ②. 压缩
【解析】
【详解】[1]如图甲，进气门、排气门关闭，活塞下行，火花塞点火，汽油燃烧产生的高温高压气体对活塞做功，是汽油机的做功冲程。
[2]如图乙用力将活塞迅速下压，活塞对筒内气体做功，使筒内气体温度升高，达到硝化棉的着火点，筒内硝化棉燃烧，该过程能量转化的特点与汽油机压缩冲程的能量转化相同，都是机械能转化成内能。
17. 2024年5月3日，嫦娥六号探测器由长征五号遥八运载火箭在中国文昌航天发射场发射，火箭使用的燃料具有热值_______（选填“大”或“小”）的特点；当火箭燃料燃烧一半，剩下的燃料热值_______。
【答案】 ①. 大 ②. 不变
【解析】
【详解】[1]热值是燃料的一种特性，它表示单位质量的某种燃料完全燃烧时所释放出的热量。热值的大小反映了燃料燃烧释放热量的能力。 对于火箭这种需要携带有限燃料却能提供巨大推力的航天器来说，选择热值大的燃料是非常必要的。因为热值大意味着单位质量的燃料燃烧可以释放出更多的热量。
[2]热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、是否完全燃烧等因素无关。因此，当火箭燃料燃烧一半时，剩下的燃料虽然质量减少了，但其热值仍然保持不变。
18. 如图所示为中国生产的5G射频芯片，制造芯片的主要材料是_______（选填“绝缘体”、“半导体”或“超导体”），手机在充电时，手机相当于电路中的_______（选填“电源”或“用电器”）部分。
【答案】 ①. 半导体 ②. 用电器
【解析】
【详解】[1]半导体是一种介于导体和绝缘体之间的材料，半导体材料广泛用于制造电子器件，所以制作手机芯片的材料主要是半导体。
[2]给手机充电，手机消耗电能，在电路中相当于用电器。
19. 如图将铜片和锌片插入西红柿，做成了一个“西红柿电池”，该电池的铜片是_______极，由电压表可知“西红柿电池”的电压为_______V。
【答案】 ①. 正 ②. 0.5
【解析】
【详解】[1]根据电压表使用原则，指针正常偏转，铜片与电压表的正接线柱相连，锌片与电压表的负接线柱相连，可知电池的铜片是正极，锌片是负极。
[2]由图可知，电压表所用量程为0~3V，分度值为0.1V，故示数为0.5V。
20. 如图所示为趣味物理社团制作的“噗噗船”．与铜管相连的水槽充水，当水槽内的水被蜡烛加热，随着水温升高，产生的水蒸气从管口喷出，发出“噗噗”的声响，船就会在水池中向前移动；此过程将水蒸气的内能转化为船的_______，此时水蒸气内能减少是通过_______的方式改变的。
【答案】 ①. 机械能 ②. 做功
【解析】
【20题详解】
[1]蜡烛燃烧放出热量，水槽内的水被蜡烛加热，随着水温升高，产生的水蒸气从管口喷出，小船前进，是将水蒸气的内能转化机械能。
[2]水蒸气从管口喷出，水蒸气对船做了功，内能减小，是通过做功的方式减小内能的。
21. 高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图。称重计相当于一个_______表，当质量较大的货车通过此计重秤时，称重计的示数_______。

【答案】 ①. 电流 ②. 变大
【解析】
【详解】[1]如图，称重计串联在电路中，所以相当于一个电流表。
[2]如图R与R1串联，当质量较大的货车通过此计重秤时，R的阻值变小，电路的总电阻减小，由欧姆定律知，电路中的电流增大，故称重计的示数变大。
22. 如图所示是具有报警功能的文物展示台，它由木板、弹簧、金属片（A、B、C）和报警电路组成。闭合开关，把物品放置在展示台上时金属片B与A、C接触。若此时小偷把物品搬离展示台，金属片B在弹力作用下与金属片A、C分开，这时灯______（选填“亮”或“不亮”），电铃______（选填“响”或“不响”）。
【答案】 ①. 亮 ②. 响
【解析】
【详解】[1][2]由电路图可知，当物品在展台上时，B与A、C接通，导线和A、B、C连接，将电铃短路，电路中只有灯泡发光。当把物品搬离展示台，金属片B在弹力作用下与金属片A、C分开，这时电铃接入电路与灯泡串联，所以灯亮，电铃响，报警。
三、作图题（本题共5分）
23. 如图所示，①根据实物连接图，在虚线框内画出对应的电路图；②要求：在原实物图中只改动一处导线，使开关控制干路，控制支路，在原来的导线上打“×”，并画出改动的导线。
【答案】，
【解析】
【详解】①根据实物图可知，电路是并联的，一条支路上有开关S1、灯泡L1；另一条支路上有开关S2、灯泡L2，两条支路汇合以后回到电源的负极，如下图所示：
②根据要求开关控制干路，根据实物图中电流的流向可知，电流从电源的正极流出经过开关S1以后分线，一条支路只有灯泡L1，另一条支路有开关S2、灯泡L2，与上条支路汇合后回到电源的负极，则改动实物图连接如下图所示：
四、简答题（本大题有1小题，共4分）
24. 夏日的夜晚，在海边沙滩散步，你会发现沙子是较凉的，而海水却是较温暖些。这是为什么？
【答案】见解析
【解析】
【详解】因为海水的比热容比沙子的比热容大。夜晚，沙子和海水都开始向外放热，相同质量的海水和沙子放出相同的热量，因为沙子比热容小，故沙子降温速度快，温度迅速降低，就会让人感觉沙子较凉，而海水比热容大，在夜晚放出相同热量时，温度下降得较慢，因此相对沙子而言，海水会感觉比较温暖。
五、实验探究题（每空1分，共31分）
25. 根据以下实验回答问题：
（1）如图①为自制验电器，这两片金属箔片张开是由于带了_______种电荷；
（2）如图②把一个带电棒靠近用毛皮摩擦过的橡胶棒时，它们互相吸引，可见带电棒在摩擦的过程中_______（选填“得到”或“失去”）电子；
（3）如图③，探究气体扩散实验，瓶中装有密度不同的气体，装在B瓶的气体应是密度较_______的，该实验说明了分子在_______．
（4）如图④探究做功改变物体的内能，当瓶塞跳起来时，可以看到瓶内出现白雾，瓶内气体内能会_______，温度会_______．
【答案】（1）同 （2）失去
（3） ① 大 ②. 做无规则运动
（4） ① 减小 ②. 降低
【解析】
【小问1详解】
验电器的工作原理是同种电荷相互排斥，所以验电器的金属箔片张开是因为带了同种电荷。
【小问2详解】
毛皮摩擦过的橡胶棒带负电，因为异种电荷相互吸引，所以当把一个带电棒靠近橡胶棒时，它们互相吸引，说明带电棒带正电。在摩擦起电的过程中，得到电子的物体带负电，失去电子的物体带正电，所以带电棒在摩擦的过程中失去了电子。
【小问3详解】
[1][2]在探究气体扩散的实验中，为了更明显地观察到扩散现象，应该选择密度相差较大的两种气体。为了排除重力的影响，将密度大的气体放在下面，密度小的气体放在上面，使实验结论更具有说服力，更能说明分子的无规则运动。所以B瓶中的气体应该是密度较小的。该实验说明了分子在不停地做无规则运动。
【小问4详解】
[1][2]当瓶塞跳起来时，瓶内气体对瓶塞做功，将内能转化为机械能，所以瓶内气体的内能会减小，温度会降低。由于温度降低，瓶内的水蒸气会遇冷液化成小水滴，形成白雾。
26. 在跨学科实践课上，某小组在老师的指导下开展了“设计火箭发射系统”的项目学习活动，下面是该小组同学交流的实践过程，请帮助完成下列内容：
（1）制作简易火箭
通过课堂学习，同学们知道火箭属于_______机的一种，于是同学们以酒精为燃料制作简易火箭，如图甲，剪掉饮料瓶的底部，用纸壳做支架就制成箭体，用喷壶向瓶内喷适量酒精后，马上将火箭立在桌面上，迅速点然酒精，燃气就将瓶体顶飞出去了，简易火箭发射过程的能量转化流程图如图乙，图中“？”号处填写_______；
（2）优化火箭发射系统
同学们在实践过程中考虑到直接用打火器点火距离火箭太近不安全，于是设计了如图丙的电路，将火箭扣在电热丝上，闭合开关后，电热丝温度升高，将_______转化_______，引燃箭体内酒精蒸气，完成火箭的发射。
【答案】（1） ①. 热 ②. 内能
（2） ①. 电能 ②. 内能
【解析】
【小问1详解】
[1]热机是一种将燃料的化学能转化为内能，再将内能转化为机械能的机器动力机械，火箭是利用内能做功的机器，故火箭属于热机。
[2]燃料燃烧通过化学变化，将化学能转化为内能，高温高压的燃气推动火箭向上运动，将内能转化为机械能，因此“？”号处填写内能。
【小问2详解】
[1][2]闭合开关后，电热丝温度升高，即电热丝消耗电能，将电能转化为内能，从而使电热丝温度升高引燃箭体内酒精蒸气，完成火箭的发射。
27. 为了比较两种燃料的热值，采用如图所示的两套装置进行实验，烧杯内的水A、B的初温和质量相同，实验过程忽略热量的损失：
（1）取两种质量相同的燃料，该实验中测量仪器除了温度计、停表，还需要______，根据______比较燃料燃烧放出热量的多少；
（2）实验中水的温度随时间变化的图像如图所示，分析图像可得知两种燃料热值较大的是______（选填“甲”或“乙”），燃料甲燃烧放出的热量______（选填“大于”、“等于”或“小于”）燃料乙燃烧放出的热量。
【答案】（1） ①. 天平 ②. 温度计示数大小
（2） ①. 甲 ②. 大于
【解析】
【小问1详解】
[1]根据控制变量法原则，本题研究的是不同燃料的热值问题，故应控制其他变量相同，即实验中应控制燃料燃烧的质量相同，所以需要天平。
[2]此实验是通过比较温度计上升的示数来比较燃料燃烧放出热量的多少，水温升高得越多，说明燃料燃烧放出热量越多。
【小问2详解】
[1][2]由图像可知，燃烧结束，A沸腾，B没有沸腾，则两种燃料热值较大的是甲；燃料甲燃烧放出的热量使得水沸腾，燃料乙燃烧放出的热量也没有使得水沸腾，说明燃料甲燃烧放出的热量大于燃料乙燃烧放出的热量。
28. 为了探究并联电路的电流规律，设计了如图甲所示的电路，并连接了图乙的实物电路进行实验．
（1）图乙中电流表测量的是图甲中_______（选填“A”“B”或“C”）处的电流；
（2）若闭合开关发现电流表指针如丙图①所示，原因是_______；
（3）继续实验测出处电流，发现电流表指针均指在丙图②处，那么C处电流为_______A；
（4）实验中应该更换规格_______的小灯泡重复实验，目的是_______（填选项）；
A．减小误差 B．寻找普遍规律
（5）多次实验后，将所测数据记录在下表中，由此得出三处流关系表达式为______________；
【答案】（1）A （2）电流表量程选太小
（3）0.48 （4） ①. 不同 ②. B
（5）
【解析】
【小问1详解】
图乙中电流表接在干路上，电流表测量的是图甲的A处的电流。
【小问2详解】
若闭合开关发现电流表指针如丙图①所示，即指针偏转角度过大，原因是电流表选用的量程过小。
【小问3详解】
继续实验测出A、C处电流，即分别测量干路和支路的电流，因支路电流小于干路电流，因电流表指针均指在丙图②处，测量C处电流时，电流表选用小量程，分度值为0.02A，那么C处电流为0.48A。
【小问4详解】
[1][2]实验中应该更换规格不同的小灯泡重复实验，目的是寻找普遍规律，故B符合题意。
故选B。
【小问5详解】
根据表中数据知道
0.50A=0.24A+0.26A
0.36A=0.12A+0.24A
0.28A=0.18A+0.10A
由此得出A、B、C三处流关系表达式为
29. 用如图所示的实验器材对串联电路进行了一些探究活动．
（1）连接电路时开关应处于_______状态，且变阻器的滑片P应处于_______端（选填“A”或“B”）；
（2）闭合开关后发现两灯均不亮，电流表无示数，电压表示数却接近电源电压，此故障是_______；
（3）排除故障后，当滑片P向右移动时，灯泡亮度将_______；
（4）为了进一步探究串联电路的电压特点，如图测量电压后，将导线①从E点改接到G点，再闭合开关，此时_______（选填“能”或“不能”）测出两端的电压．
（5）本实验中发现总是比亮，通过的电流_______（选填“大于”、“等于”或“小于”）的电流．
【答案】（1） ①. 断开 ②. A
（2）灯L2断路 （3）变亮
（4）不能 （5）等于
【解析】
【小问1详解】
[1]连接电路过程中，为保护电路，开关应处于断开状态。
[2]为保护电路，变阻器滑片应在使其连入电路阻值最大处，该变阻器使用右下接线柱接入电路，则应将滑片移到A端。
【小问2详解】
小灯均不发光，电路表无示数，说明电路有断开之处。电压表有示数，说明电压表与电源之间是连通的，故应是与电压表并联部分断开了，即灯L2断路。
【小问3详解】
滑片向右滑动，变阻器接入电路的阻值减小，电路中电流增大，小灯变亮。
【小问4详解】
将导线①从E点改接到G点，再闭合开关，电流从电压表负接线柱流入，电压表不能测量出电压。
【小问5详解】
二者串联，通过二者的电流相等。
30. 利用如图甲所示的装置比较水和食用油两种液体吸热的情况．

（1）实验中应使水和食用油的_______相等，分别倒入相同的烧杯中，用规格_______的电加热器加热；
（2）图乙是该同学根据实验数据绘制的图象，同时加热液体吸收的热量_______（选填“大于”、“等于”或“小于）b液体吸收的热量；
（3）物理学中用比热容表示物质的吸热能力，由图象可知，液体的比热容之比是_______；
（4）【实验拓展】继续用两杯初温相同，质量分别为的两杯水做实验，并收集数据，以吸收的热量Q为纵坐标，升高的温度为横坐标，分别画出两杯水的图像，发现它们都是过原点的直线，即，进一步分析可知两条直线的_______．
【答案】（1） ①. 质量 ②. 相同
（2）等于 （3）5 : 4
（4）m1 : m2
【解析】
【小问1详解】
[1]比较a、b两种液体的吸热情况时，需要控制水和食用油的质量相同。
[2]相同的电加热器在相同时间内放出的热量相同，液体吸收的热量也相同，所以选用相同的电加热器对液体进行加热使液体在相等时间内吸收的热量相等。
【小问2详解】
图乙是该同学根据实验数据绘制的图象，同时加热6min,根据转换法，a液体吸收的热量等于b液体吸收的热量。
【小问3详解】
由 知道，在质量和吸热相同的条件下，比热容与升高的温度成反比，a、b液体的比热容之比是
【小问4详解】
由知道
所以k=cm，则有k1=cm1，k2=cm2，故
即这两条直线的k值与对应水的质量之比相等。
六、计算题（第31题7分，第32题9分，共16分）
31. 小明同学到敬老院参加志愿者活动时，用天然气灶烧开水，在一标准大气压下，将水从加热至，完全燃烧了天然气，已知水的比热容为，天然气的热值为，求此过程中：
（1）水吸收的热量；
（2）天然气完全燃烧放出的热量；
（3）天然气灶烧水的热效率．
【答案】（1）3.36×105
（2）
（3）
【解析】
【小问1详解】
将水从加热至，水吸收的热量是
【小问2详解】
完全燃烧的天然气放出的热量为
【小问3详解】
天然气灶烧水的热效率是
32. 在探究影响导体电阻的大小因素的实验中得到：电阻的大小与导体材料、长度、横截面积有关，关系式为；
现取一根粗细均匀电阻值为的合金丝，将其接在电压恒为的电源上，如图甲所示，此时电流表的示数为；
实验小组为获得不同的电流值，对电路进行改进设计，如图乙、图丙所示：从合金丝的中点处c引出一条导线（a、b、d三处为接线柱），将合金丝ab以不同方式连接在电压恒为的电源上，使得图乙电路中电流表示数为、图丙电路中电流表示数为，且。
（1）求的电阻；
（2）请分别将图乙、图丙中各元件连接成符合改进要求的电路；
（3）对上述三种设计的电路进行多次实验，得出数据画出I与R对应关系的部分图像如图所示，求图丙中的值。
【答案】（1）
（2） （3）
【解析】
【小问1详解】
由可知，导体的电阻与导体的长度成正比，由于电阻丝的材料、横截面积不变，长度变为原来的一半，导体的电阻减小为原来的一半，因此。
【小问2详解】
电源电压相同，由于，根据欧姆定律可知，，所以图乙中ac或bc段电阻丝连入电路，图丙中ac与bc并联接入电路，电路图如图：
【小问3详解】
电阻值为的合金丝，将其接在电压恒为的电源上，此时电流表的示数为；由图像可知，电源电压不变，电路中电阻为对应的电流是，由于图丙中、是并联的，且阻值都等于，所以通过、的电流都是，因此丙中的值
A处的电流
B处的电流
C处的电流
0.50
0.24
0.26
0.36
0.12
0.24
0.28
0.18
0.46
