福建省莆田市荔城区九年级上学期期末质量检测物理试题（原卷版）-A4

这是一份福建省莆田市荔城区九年级上学期期末质量检测物理试题（原卷版）-A4，共11页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
（满分：100分；考试时间：90分钟）
注意：本试卷分为“试题”和“答题卡”两部分，答题时请按答题卡中的“注意事项”要求认真作答，答案填涂或写在答题卡上的相应位置。

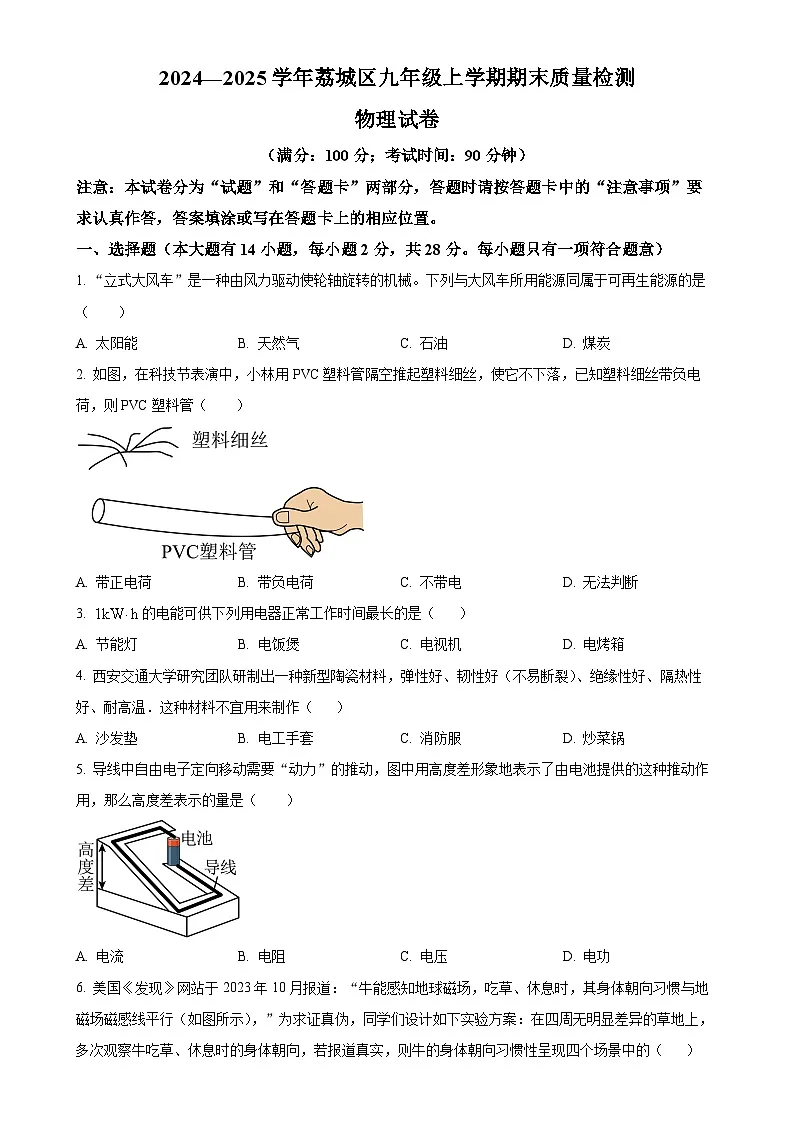

一、选择题（本大题有14小题，每小题2分，共28分。每小题只有一项符合题意）
1. “立式大风车”是一种由风力驱动使轮轴旋转的机械。下列与大风车所用能源同属于可再生能源的是（ ）
A. 太阳能B. 天然气C. 石油D. 煤炭
2. 如图，在科技节表演中，小林用PVC塑料管隔空推起塑料细丝，使它不下落，已知塑料细丝带负电荷，则PVC塑料管（ ）
A. 带正电荷B. 带负电荷C. 不带电D. 无法判断
3. 的电能可供下列用电器正常工作时间最长的是（ ）
A. 节能灯B. 电饭煲C. 电视机D. 电烤箱
4. 西安交通大学研究团队研制出一种新型陶瓷材料，弹性好、韧性好（不易断裂）、绝缘性好、隔热性好、耐高温．这种材料不宜用来制作（ ）
A. 沙发垫B. 电工手套C. 消防服D. 炒菜锅
5. 导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（ ）
A. 电流B. 电阻C. 电压D. 电功

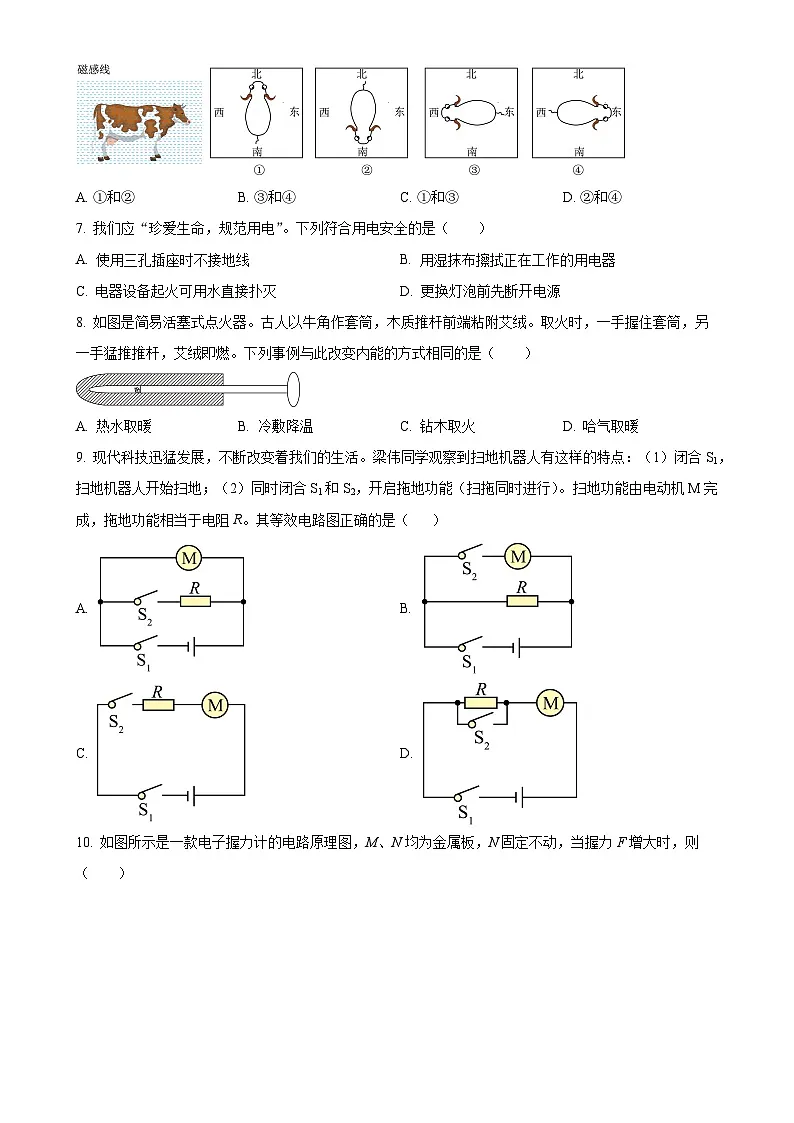

6. 美国《发现》网站于2023年10月报道：“牛能感知地球磁场，吃草、休息时，其身体朝向习惯与地磁场磁感线平行（如图所示），”为求证真伪，同学们设计如下实验方案：在四周无明显差异的草地上，多次观察牛吃草、休息时的身体朝向，若报道真实，则牛的身体朝向习惯性呈现四个场景中的（ ）
A. ①和②B. ③和④C. ①和③D. ②和④
7. 我们应“珍爱生命，规范用电”。下列符合用电安全的是（ ）
A. 使用三孔插座时不接地线B. 用湿抹布擦拭正在工作的用电器
C. 电器设备起火可用水直接扑灭D. 更换灯泡前先断开电源
8. 如图是简易活塞式点火器。古人以牛角作套筒，木质推杆前端粘附艾绒。取火时，一手握住套筒，另一手猛推推杆，艾绒即燃。下列事例与此改变内能的方式相同的是（ ）
A. 热水取暖B. 冷敷降温C. 钻木取火D. 哈气取暖
9. 现代科技迅猛发展，不断改变着我们的生活。梁伟同学观察到扫地机器人有这样的特点：（1）闭合S1，扫地机器人开始扫地；（2）同时闭合S1和S2，开启拖地功能（扫拖同时进行）。扫地功能由电动机M完成，拖地功能相当于电阻R。其等效电路图正确的是（ ）
A. B.
C. D.

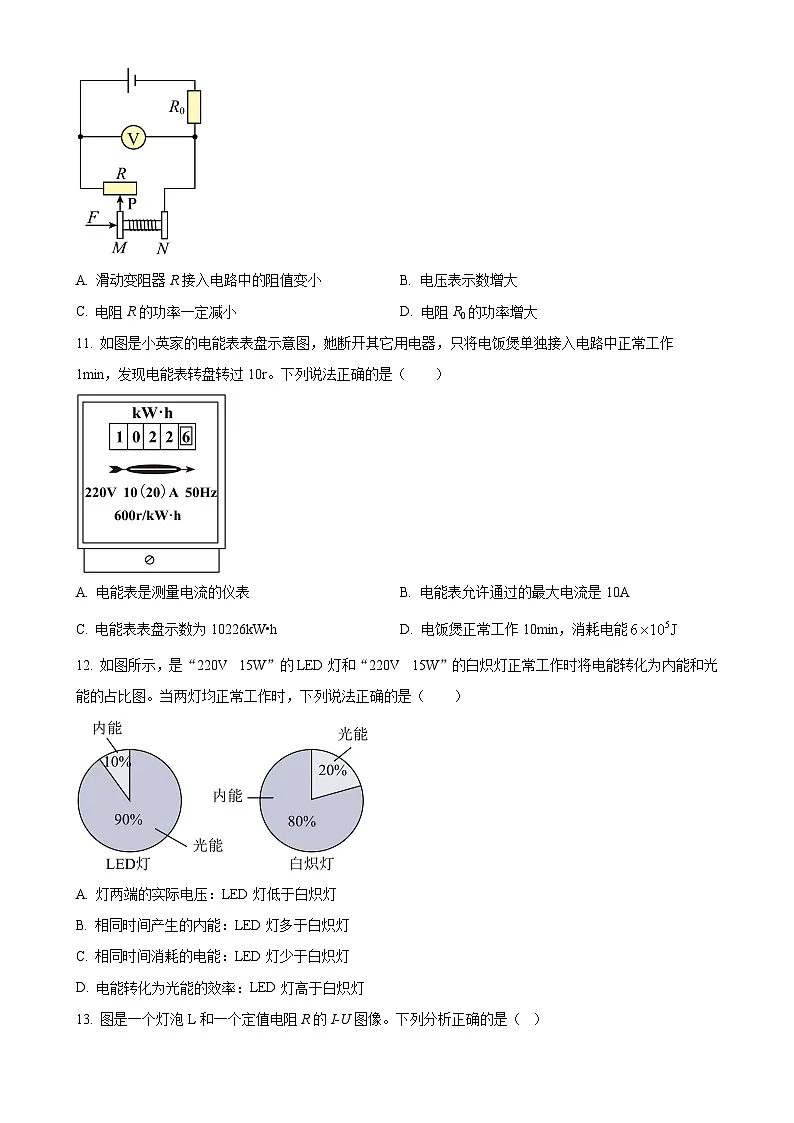

10. 如图所示是一款电子握力计的电路原理图，M、N均为金属板，N固定不动，当握力F增大时，则（ ）
A. 滑动变阻器R接入电路中的阻值变小B. 电压表示数增大
C. 电阻R的功率一定减小D. 电阻R0的功率增大
11. 如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。下列说法正确的是（ ）
A. 电能表是测量电流的仪表B. 电能表允许通过的最大电流是10A
C. 电能表表盘示数为10226kW•hD. 电饭煲正常工作10min，消耗电能
12. 如图所示，是“220V 15W”的LED灯和“220V 15W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法正确的是（ ）
A. 灯两端的实际电压：LED灯低于白炽灯
B. 相同时间产生的内能：LED灯多于白炽灯
C. 相同时间消耗的电能：LED灯少于白炽灯
D. 电能转化为光能的效率：LED灯高于白炽灯
13. 图是一个灯泡L和一个定值电阻R的I-U图像。下列分析正确的是（ ）
A. 甲为灯泡L的图线
B. 当电压为0时，L与R的阻值均为0
C. 将L和R并联在的电源两端，电路总电阻为
D. 将L和R串联在的电源两端，L的功率为
14. 图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃，电压表的示数变化了8mV。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是（ ）
A. 每升高1℃，R的阻值增大1.65Ω
B. 通过R的电流为20mA
C. 环境温度为20℃时，电压表的示数为216mV
D. 若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源
二、填空题（本大题有6小题，每空1分，共12分。）
15. 太阳辐射出巨大的光和热是由于内部发生剧烈的核_________反应；当太阳风暴发生时，干扰_________波的传播，会给卫星中继通信和地面通信带来很大影响。
16. LED灯已广泛应用于生活，制作LED灯的材料是_______。如图为某学校电子屏播放的标语，其中的“增”字有一部分未发光显示出来，其它部分正常，由此可知，未发光部分与其它部分之间是______联的。
17. 测得某熔断器在不同电流下的熔断时间如下表。若通过的电流为2.0A，熔断器的电阻为1Ω，则通电时间为______s时熔断器熔断，此过程中熔断器产生的热量是______J。
18. 小丽上车时闻到一股汽油味，这是__________现象。若该车的发动机在某段时间内消耗了500g汽油，这些汽油完全燃烧可释放的热量为__________J（q汽油=4.6×107J/kg）。
19. 如图所示，已知R1∶R2=1∶2，则当开关S闭合，甲、乙两表均为电压表时，两表示数之比为U甲∶U乙=__________；当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲∶I乙=__________。
20. 如图所示，电源电压恒定，电流表的量程为“0~3A”，。只闭合开关S，滑动变阻器R（40Ω 1A）的滑片P处于中点时，小灯泡L（3V 1.8W）正常发光，则电源电压为______V。当开关全部闭合时，在保证电路安全的前提下，该电路消耗的最大功率为______W（不考虑灯丝电阻的变化）。
三、作图题（本大题有2小题，每题2分，共4分。）
21. 闭合开关，通电螺线管附近小磁针的N极指向如图所示，请在图中括号内标出电源的“+”“-”极。
22. 现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
四、简答题（本大题有1小题，共4分。）
23. 如图甲为某品牌电动汽车直流充电桩，充电电压400V，充电时功率P与储能比H（电池当前储能占充满状态储能的百分比）的关系如图像乙，在AB、BC、CD、DE四段充电过程中，哪段过程最容易使导线升温、老化，甚至引起火灾？说出你的理由。
五、实验题（本大题有5小题，每空1分，共30分。）
24. 为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入质量、初温都相同的两种液体A、B，并且用相同的装置加热，如图甲所示。
（1）实验中，可以通过比较_______________（选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少；
（2）根据实验数据绘制的温度与时间的关系图像如图乙所示，由图像可知：在吸收相同热量时，__________液体升温较多；
（3）冬天，如果你想自制暖手袋，应选液体__________（选填“A”或“B”）作为供暖物质，其效果更佳；
（4）上述实验中，主要用到的科学探究方法有转换法和__________法。
25. 探究串联电路中电压的规律；
（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整；
（2）连接电路时，开关应处于___________状态，连接完电路，闭合开关，发现电压表指针反向偏转，原因是____________________________________；
（3）正确连接好电路后，用电压表分别测出电压和。其中测时，电压表的示数如图丙所示，示数为___________V。接着更换不同规格的灯泡并多次实验，数据记录见表；
①分析表中数据，得到初步结论：串联电路两端的总电压与各部分电路两端电压的关系为______________________________（用、写出关系式）；
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以_____________________________。
26. 小丹做了一个有趣的实验，她将两个相同的玩具电机A、B的转轴用塑料管连接起来，图甲是电机A、B简易结构的示意图。
（1）如图乙所示，闭合开关S，电流通过电机B，B中线圈在磁场中会受到___________的作用转动起来，带动电机A中线圈转动，小灯泡发光。此时，电机A相当于___________（选填“用电器”“开关”或“电源”），这是利用了___________原理；
（2）若想改变电机B中线圈的转动方向，可以通过改变___________来实现；
（3）当电机B中线圈转动方向改变时，电机A中线圈的转动方向也随之改变，通过小灯泡的电流方向___________（选填“会”或“不会”）改变。在电机A所在电路中添加___________（一种器材），用来判断电路中电流方向是否改变。
27. 某小组想进一步探究“导体的电阻与导体长度的关系”。他们按图甲连接了部分电路。将固定在木板上长为15cm的铅笔芯作为研究对象，并标记为等长的五段，a、f为铅笔芯的两个端点，中间四点分别标记为b、c、d、e。
（1）为使滑动变阻器的滑片P向D端滑动时电流表的示数增大。需用一根导线将电源的正极接线柱与滑动变阻器的___________接线柱连接；
（2）将电路连接完整后，把线夹夹在f点，闭合开关，发现无论如何调节滑动变阻器，电压表和电流表始终无示数。用一根导线检测电路故障，将导线两端时，电压表和电流表仍无示数；再将导线的两端接到滑动变阻器接入电路的两接线柱上时，电压表和电流表均有示数。若电路中只有一处元件故障，则故障是_______________________；
（3）该小组排除故障后继续实验，闭合开关后快速记录电流表和电压表的示数，然后立即断开开关。电流表的示数如图乙所示，该读数为___________A。调节滑动变阻器，多次测量并计算出电阻的平均值；
（4）将线夹分别夹在e、d、c、b点，重复步骤（3），得到铅笔芯接入长度l和对应的铅笔芯接入电阻的阻值R的数据，如表所示：
①请在坐标纸上描点，并画出铅笔芯接入电阻的平均值R和铅笔芯接入长度l的关系图像___________；
②由图像可得实验结论：在材料和横截面积一定时，________________________________；
（5）该小组又将15cm长的铅笔芯全部接入电路，闭合开关，然后用大功率吹风机对其吹热风，发现电流表示数逐渐变大，说明铅笔芯电阻与___________有关。
28. 小吴同学利用图甲中器材探究导体A、B中电流与两端电压的关系，其中电源电压可调。
（1）连接好如图甲所示电路，试触开关，发现电流表无示数、电压表指针有明显偏转，原因可能是导体A发生____________；
（2）多次改变导体A两端的电压，并记录对应的________。换用导体B重复上述实验，根据实验数据绘制图像如图乙所示。分析图像发现，同一导体两端的电压与通过电流的比值是________的，因此将这个比值定义为导体的电阻；
（3）根据图像乙可知导体A的阻值为________Ω，导体B的阻值为________Ω。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及导体A、B的色环如图丙所示，若还需用到一个15Ω的电阻，应选用图丁中电阻________（选填“d”“e”或“f”）。
（4）小欣同学用上述器材研究导体中电流与电阻的关系，保持电源电压不变，为了精确控制导体两端的电压，于是串联接入滑动变阻器进行实验。
①电路中接入15Ω的电阻，使电阻两端电压达到某一固定值，测出电流；
②将15Ω的电阻替换为第（3）小题中的电阻B，要使B两端电压达到固定值，变阻器接入的阻值应比①实验中________________；
③将电阻B替换为第（3）小题中的电阻A再次进行实验。三次实验数据如表所示，交流时小欣发现第③次实验数据有误，这是由于接入A后忘记调节变阻器，滑片仍在第②次实验的位置，此时变阻器接入的阻值是________Ω。
六、计算题（本大题有3小题，共22分。）
29. 如图所示电路，其中R1的阻值为15Ω，电源电压保持6V不变，电流表的量程为0～0.6A，求：
（1）开关S闭合、S1断开时，电流表的示数。
（2）开关S、S1都闭合时，保证电流表安全，电阻R2的最小阻值。
30. 如图甲所示是一款利用高温水蒸气熨烫衣服的家用便携式挂烫机，它的正常工作电压为220V。有高温、低温两个加热档位，其内部简化电路如图乙所示，当双触点开关S接触1和2时为关机状态。、是两个阻值不变的电热丝，。求：
（1）挂烫机使用低温档位正常工作时的电功率为多少？
（2）若某次使用时，用高温档位正常工作，将0.2kg的水从20℃加热到100℃，水吸收的热量是多少？
（3）若（2）问中用高温档位正常工作，加热过程共用时80s，则此次加热过程，该挂烫机的加热效率是多少？
31. 如图甲所示，为物理创新小组设计的光控路灯原理图，由控制电路和工作电路组成，光敏电阻R1的阻值随照度E（描述光照强度的物理量）的变化关系如图乙所示，Lx是照度的单位。闭合开关S1、S2，当通过线圈的电流I
