福建省泉州市南安市上学期期末教学质量监测九年级物理试题-A4

这是一份福建省泉州市南安市上学期期末教学质量监测九年级物理试题-A4，共34页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。

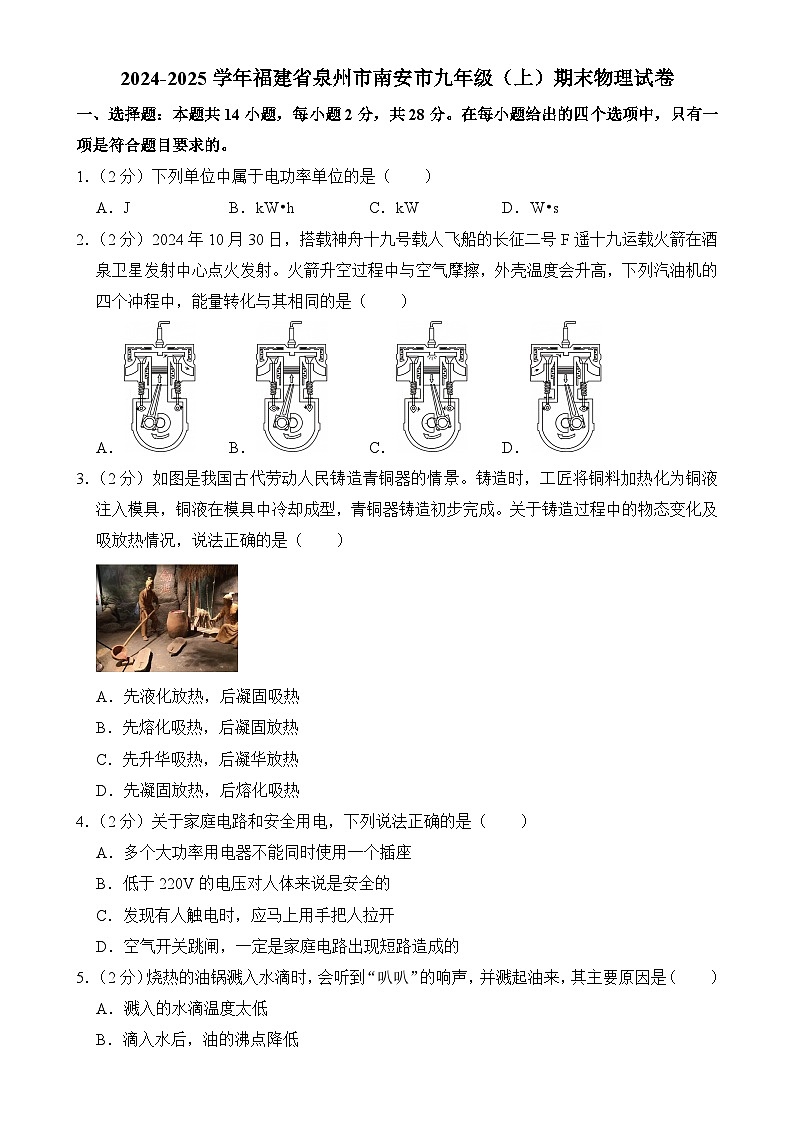

1．（2分）下列单位中属于电功率单位的是（ ）
A．JB．kW•hC．kWD．W•s
2．（2分）2024年10月30日，搭载神舟十九号载人飞船的长征二号F遥十九运载火箭在酒泉卫星发射中心点火发射。火箭升空过程中与空气摩擦，外壳温度会升高，下列汽油机的四个冲程中，能量转化与其相同的是（ ）
A．B．C．D．
3．（2分）如图是我国古代劳动人民铸造青铜器的情景。铸造时，工匠将铜料加热化为铜液注入模具，铜液在模具中冷却成型，青铜器铸造初步完成。关于铸造过程中的物态变化及吸放热情况，说法正确的是（ ）
A．先液化放热，后凝固吸热
B．先熔化吸热，后凝固放热
C．先升华吸热，后凝华放热
D．先凝固放热，后熔化吸热
4．（2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．多个大功率用电器不能同时使用一个插座
B．低于220V的电压对人体来说是安全的
C．发现有人触电时，应马上用手把人拉开
D．空气开关跳闸，一定是家庭电路出现短路造成的
5．（2分）烧热的油锅溅入水滴时，会听到“叭叭”的响声，并溅起油来，其主要原因是（ ）
A．溅入的水滴温度太低
B．滴入水后，油的沸点降低

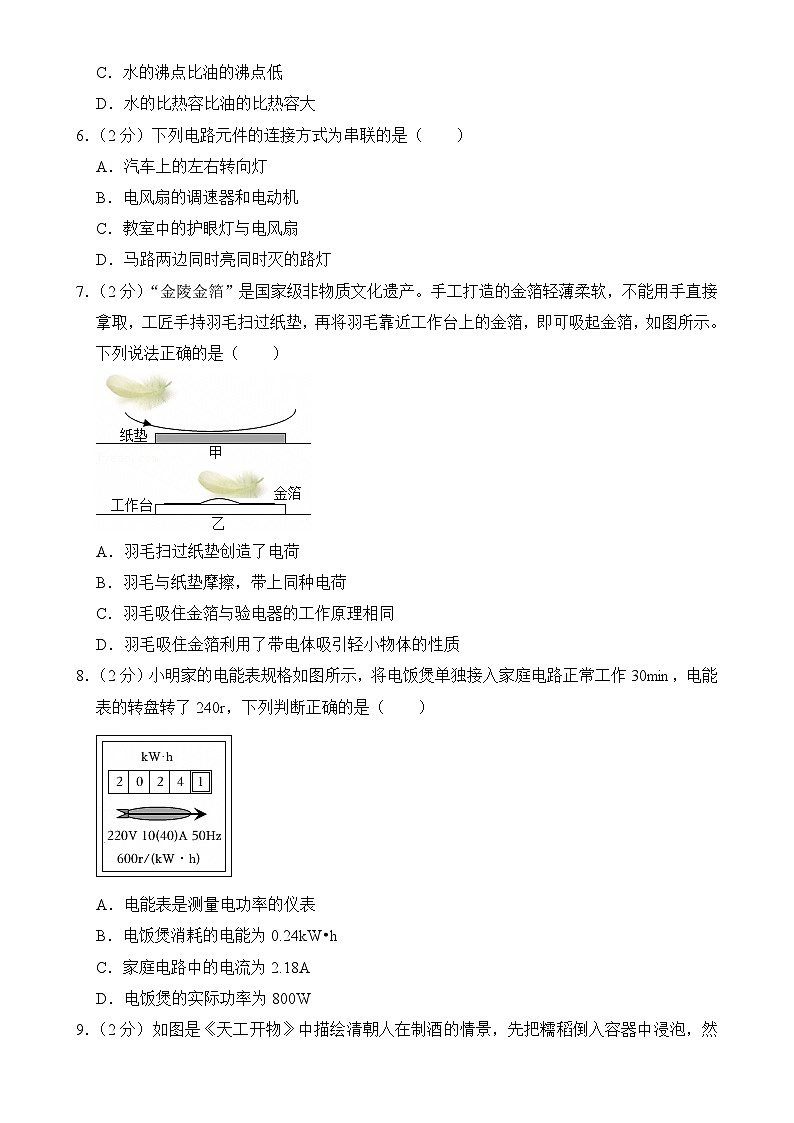

C．水的沸点比油的沸点低
D．水的比热容比油的比热容大
6．（2分）下列电路元件的连接方式为串联的是（ ）
A．汽车上的左右转向灯
B．电风扇的调速器和电动机
C．教室中的护眼灯与电风扇
D．马路两边同时亮同时灭的路灯
7．（2分）“金陵金箔”是国家级非物质文化遗产。手工打造的金箔轻薄柔软，不能用手直接拿取，工匠手持羽毛扫过纸垫，再将羽毛靠近工作台上的金箔，即可吸起金箔，如图所示。下列说法正确的是（ ）
A．羽毛扫过纸垫创造了电荷
B．羽毛与纸垫摩擦，带上同种电荷
C．羽毛吸住金箔与验电器的工作原理相同
D．羽毛吸住金箔利用了带电体吸引轻小物体的性质
8．（2分）小明家的电能表规格如图所示，将电饭煲单独接入家庭电路正常工作30min，电能表的转盘转了240r，下列判断正确的是（ ）
A．电能表是测量电功率的仪表
B．电饭煲消耗的电能为0.24kW•h
C．家庭电路中的电流为2.18A
D．电饭煲的实际功率为800W

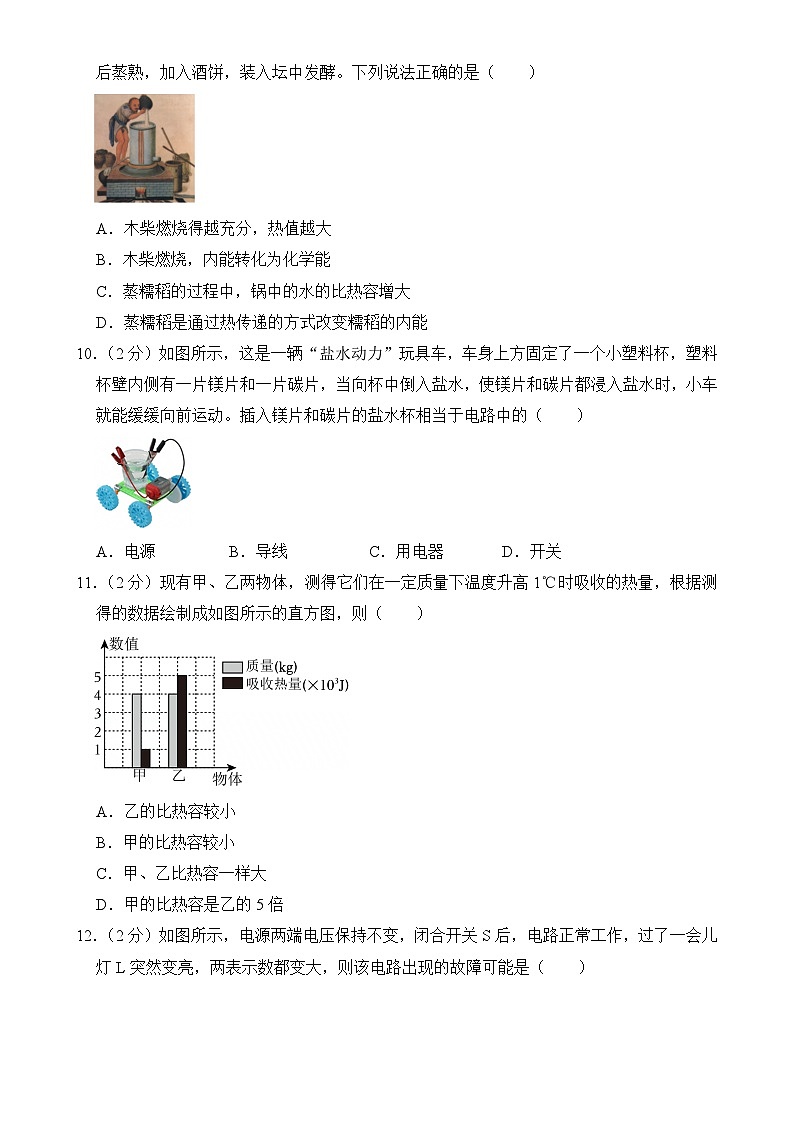

9．（2分）如图是《天工开物》中描绘清朝人在制酒的情景，先把糯稻倒入容器中浸泡，然后蒸熟，加入酒饼，装入坛中发酵。下列说法正确的是（ ）
A．木柴燃烧得越充分，热值越大
B．木柴燃烧，内能转化为化学能
C．蒸糯稻的过程中，锅中的水的比热容增大
D．蒸糯稻是通过热传递的方式改变糯稻的内能
10．（2分）如图所示，这是一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片，当向杯中倒入盐水，使镁片和碳片都浸入盐水时，小车就能缓缓向前运动。插入镁片和碳片的盐水杯相当于电路中的（ ）
A．电源B．导线C．用电器D．开关
11．（2分）现有甲、乙两物体，测得它们在一定质量下温度升高1℃时吸收的热量，根据测得的数据绘制成如图所示的直方图，则（ ）
A．乙的比热容较小
B．甲的比热容较小
C．甲、乙比热容一样大
D．甲的比热容是乙的5倍
12．（2分）如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（ ）
A．电阻R断路B．电阻R短路C．灯L短路D．灯L断路
13．（2分）如图，课外兴趣小组运用所学电学知识自制肺活量比较装置。当吹气时，气球胀大，隔板向上运动，下列说法正确的是（ ）
A．该电路是一个并联电路
B．当吹气时，电流表示数变小
C．当吹气时，电路总功率变小
D．当吹气时，电压表与电流表的比值变小
14．（2分）如图甲，闭合开关S，调节滑动变阻器的滑片，滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙。则（ ）
A．电源电压为18V
B．小灯泡的额定功率为6W
C．滑动变阻器的最大阻值为20Ω
D．电路总功率的变化范围为8～12W
二、填空题：本题共5小题，每空1分，共12分。
15．（4分）二氧化碳（CO2）爆破技术是现代工程建设中非常环保的技术，其原理是基于物理和化学的交叉应用，爆破具有高效率，可快速拆除建筑或岩石。请回答各题。
（1）起爆前高压泵将CO2压缩成高压气体，液化后输入爆破筒内。高压泵压缩CO2时，通过 的方式改变气体的内能，气体的温度 。
（2）如图，爆破时电加热管将电能转化成 ，使筒内的液态CO2迅速 （填物态变化名称），形成的高压气体从泄气孔中喷出，实施爆破。
16．（2分）体脂率是指人体内脂肪的质量占人体总质量的百分比。肌肉比脂肪更容易导电。若人的体脂率下降，体重不变，肌肉占比增大，则人体的电阻 （选填“增大”或“减小”）。若小强在医院测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小强两手之间的电阻为 Ω。
17．（2分）如图是某款手机具有反向充电的功能，左边手机正在向外输出电能，为右边手机充电，此时左边手机相当于 （填“电源”或“用电器”）。若右边手机的电池电压为3.7V，容量为4000mA•h，则它的电量从10%到20%的过程中，充入了 J的电能。
18．（2分）如图甲，当开关S闭合时，五个电表的读数均不为零，其中V1、V2两个电压表指针偏转均为图乙所示，则电压表V3的示数为 V，电流表A1的示数 电流表A2的示数（选填“大于”“小于”或“等于”）。
19．（2分）如图，电源电压恒定不变，闭合开关后，灯泡均发光。若拧下灯泡L2能观察到灯泡L1的亮度 ；若其中一个灯泡突然熄灭，只有一个电表有示数，且故障只出现在灯泡处，则原因可能是 。
三、作图题：本题共2小题，每小题2分，共4分。
20．（2分）请在如图电路中的圆圈内填上适当的电表（电流表或电压表）．开关S闭合后，灯L1和L2都能发光。
21．（2分）如图，小林同学在家庭电路中安装一只螺口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，请你添加两根导线帮小林完成安装。
四、简答题：本题共1小题，共4分。
22．（4分）如图，电工师傅接线时将火线、零线错开位置剥线，接头处用铜丝螺线形缠绕，再用电工胶布包好，防止留下火灾隐患。请你利用所学的物理知识解释：
（1）“错开位置剥线”而不是在同一位置处剥线接线；
（2）接头处用铜丝“螺线形缠绕”而不是简单缠绕。
五、实验题：本题共5小题，每空1分，共30分。
23．（6分）小杨利用图甲所示的装置探究水在沸腾前后温度变化的特点。
（1）组装图甲实验装置时，应先固定 （选填“A”或“B”）的位置，确保使用酒精灯的外焰加热。
（2）加热一段时间后，温度计的示数如图乙所示，此时水的温度为 ℃.
（3）实验时，当烧杯中出现图丙中的 （选填“a”或“b”）所示现象，说明水沸腾了，气泡内的主要成分是 。
（4）小杨用相同热源对质量和初温均相同的纯水、盐水1、盐水2（盐水1的浓度大）进行加热，根据实验数据绘制了图丁所示的图像。分析图像可得：液体在沸腾过程中，继续吸热，温度 ；煮食物时，要想让汤汁尽快沸腾，最好选择 （选填“先”或“后”）放盐。
24．（5分）图甲是某实验小组“探究并联电路的电流特点”时设计的电路图，图乙是该小组连接的电路。
（1）连接电路时，开关S应 ，两灯泡的规格应 （选填“相同”或“不相同”）。
（2）如图乙，闭合开关S，电流表测通过 （选填“A”“B”或“C”）处的电流；某次实验电流表的示数如图丙所示，为 A。
（3）多次实验记录数据如表，分析数据可得出并联电路电流规律的表达式为 。（用IA、IB、IC表示）
25．（6分）如图是小华探究不同物质吸热能力的实验装置，下表是小华记录的实验数据。
（1）将两个试管放入盛有水的同一烧杯中加热，这样做的好处是更容易控制相同时间内A、B两液体 相同。
（2）实验时要选取 相等的A、B两液体，实验过程中液体内能的增加是通过 方式改变的。
（3）分析数据可知，当它们升高相同的温度时，A、B两液体吸收热量关系为QA QB（选填“＞”“＝”或“＜”）；液体 的吸热能力强。
（4）已知B液体的比热容为2.1×103J/（kg•℃），则A液体的比热容为 J/（kg•℃）。
26．（7分）小敏利用如图甲所示的电路探究“电流与电阻的关系”。电源电压恒为4.5V，定值电阻R分别为5Ω、10Ω、15Ω、20Ω，滑动变阻器上标有“20Ω 1A”字样。
（1）请用笔画线代替导线，将图甲中电路连接完整。
（2）闭合开关S前，应将滑动变阻器的滑片P置于 （选填“A”或“B”）端；闭合开关S后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则故障原因可能是定值电阻R 。
（3）小敏用5Ω的定值电阻做完实验后，接着换10Ω的定值电阻接入电路，闭合开关S后，滑动变阻器的滑片P应向 （选填“A”或“B”）端适当调节，使电压表示数保持不变。
（4）图乙是根据实验数据绘制的关系图像，分析图像可知：实验时电压表示数保持 V不变；当导体两端电压一定时，通过导体的电流与导体的电阻成 。
（5）用5Ω和20Ω的定值电阻进行实验时，滑动变阻器连入电路中的阻值分别为R1和R2，则R1：R2＝ 。
27．（6分）利用图甲所示的电路，测量额定电压为2.5V的灯泡L正常发光时的电阻。
（1）正确连接电路后闭合开关，小明发现小灯泡不亮，但电压表和电流表均有示数，接下来应进行的操作是 。
A.更换小灯泡
B.移动滑动变阻器滑片
（2）闭合开关S，调节滑动变阻器滑片P至某位置，观察到电压表示数为2V，若想使小灯泡正常发光，应将滑动变阻器的滑片向 （选填“A”或“B”）端滑动。
（3）图乙是根据实验数据绘制的小灯泡I﹣U图像。由图可知：当灯泡两端电压为2.5V时，灯泡的电阻为 Ω；灯泡电阻发生了变化，其原因是灯丝电阻受 的影响。
（4）小明在电压表损坏的条件下，又设计了图丙所示的电路来测量未知电阻Rx的阻值。已知滑动变阻器的最大阻值为R0电源电压未知但电压不变。
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表的示数为I1；
② ，记录电流表的示数为I2；
③待测电阻Rx的表达式Rx＝ 。
六、计算题：本题3小题，共22分。
28．（6分）“运20”是我国自主研发的大型运输机，它的发动机是一种热机，通过航空煤油在气室中燃烧，从喷口向后高速喷出气体，使发动机获得向前的推力。若“运20”在高空航行340km，需要燃烧航空煤油4.8×103kg，已知运输机发动机的热机效率约为60%，航空煤油的热值为4.0×107kg。求本次航行中：
（1）航空煤油完全燃烧放出的热量。
（2）运输机发动机做的功。
29．（7分）如表是某电热水器铭牌上的部分参数。求：
（1）电热水器装满水后，加热使水温升高了20℃水吸收的热量。
（2）该电热水器正常工作5min消耗的电能。
（3）在220V的家庭电路中，有额定电流为5A和10A的插座，为了安全，应将该电热水器接哪接线板上使用？请通过计算说明。
30．（9分）如图是某照明系统模拟控制电路原理图。已知电源电压U恒为6V，定值电阻R2的阻值为10Ω，R1为光敏电阻，其阻值随着光照强度E变化关系的部分数据如表所示。当R2两端电压低至2V时，控制开关自动启动照明系统，忽略控制开关对虚线框内电路的影响，利用该装置可以实现当光照强度低至某一设定值时，照明系统内照明灯自动工作。求：
（1）照明系统中，标有“6V 3W”字样的照明灯正常工作时的电阻。
（2）控制开关自动启动照明系统时，光敏电阻R1的阻值。
（3）某段时间内，电流表示数从0.2A变化到0.3A，则光敏电阻R1处的光照强度E的变化范围。
2024-2025学年福建省泉州市南安市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（2分）下列单位中属于电功率单位的是（ ）
A．JB．kW•hC．kWD．W•s
【分析】在物理学上，选出一些量作为基本物理量，我们规定了基本物理量的单位，叫基本单位；其它物理量的单位是根据基本单位与物理学公式推导出来的叫导出单位。
【解答】解：电能的国际单位是J，常用单位还有kW•h，俗称度；还有W•s也是电功的单位，电功率的国际单位是W，常用单位还有kW，故C符合题意，ABD不符合题意。
故选：C。
【点评】此题考查了单位的认识，属于基础知识。
2．（2分）2024年10月30日，搭载神舟十九号载人飞船的长征二号F遥十九运载火箭在酒泉卫星发射中心点火发射。火箭升空过程中与空气摩擦，外壳温度会升高，下列汽油机的四个冲程中，能量转化与其相同的是（ ）
A．B．C．D．
【分析】四冲程工作过程中能量的转化：①压缩冲程：机械能→内能；②做功冲程：先是化学能→内能，再由内能→机械能。
【解答】解：火箭升空过程中与空气摩擦，外壳温度会升高，是机械能转化为内能；而四冲程工作过程中能量的转化中压缩冲程是机械能→内能，其中图B的进气门和排气门都关闭，活塞向上运动，是压缩冲程，故B符合题意，ACD不符合题意。
故选：B。
【点评】本题考查了能量的转化、改变物体内能的方法。
3．（2分）如图是我国古代劳动人民铸造青铜器的情景。铸造时，工匠将铜料加热化为铜液注入模具，铜液在模具中冷却成型，青铜器铸造初步完成。关于铸造过程中的物态变化及吸放热情况，说法正确的是（ ）
A．先液化放热，后凝固吸热
B．先熔化吸热，后凝固放热
C．先升华吸热，后凝华放热
D．先凝固放热，后熔化吸热
【分析】物质由液态变为固态的过程，叫凝固，凝固放热。
熔化是指物质从固态转变为液态的过程，‌这一过程需要吸收热量。‌
【解答】解：工匠将铜料加热化为铜液是熔化过程，熔化吸热，铜液在模具中冷却成型凝固放热，故B正确，ACD错误。
故选：B。
【点评】本题考查熔化吸热和凝固放热，属于基础题。
4．（2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．多个大功率用电器不能同时使用一个插座
B．低于220V的电压对人体来说是安全的
C．发现有人触电时，应马上用手把人拉开
D．空气开关跳闸，一定是家庭电路出现短路造成的
【分析】（1）多个大功率用电器同时接在一个插座上会造成干路电流过大；
（2）对人体的安全电压是不高于36V的电压；
（3）发现有人触电时应先切断电源再施救；
（4）造成家庭电路电流过大的原因是短路或用电器的总功率过大。
【解答】解：A、多个大功率用电器不能同时使用一个插座，否则会造成干路电流过大，故A正确；
B、只有不高于36V的电压对人体才是安全的，故B错误；
C、发现有人触电时，应先切断电源再施救，不能马上用手把人拉开，故C错误；
D、空气开关跳闸，可能是家庭电路出现短路造成的，也可能是用电器的总功率过大，故D错误。
故选：A。
【点评】本题主要考查了对安全用电常识的认识，对安全电压的了解，对家庭电路中电流过大原因的理解，属基础题，难度不大。
5．（2分）烧热的油锅溅入水滴时，会听到“叭叭”的响声，并溅起油来，其主要原因是（ ）
A．溅入的水滴温度太低
B．滴入水后，油的沸点降低
C．水的沸点比油的沸点低
D．水的比热容比油的比热容大
【分析】解决此题要知道水的密度比油大，所以水会沉入水底；
水的沸点比热油的温度低，所以会发生沸腾现象。
【解答】解：水比油的密度大，所以它就会沉入锅底，而水的沸点比油低很多，因此水会变成气体，体积膨胀，将油溅起；故C符合题意，ABD不符合题意。
故选：C。
【点评】解决此题要结合沸腾及沸腾的条件进行分析解答。学会用液体的沸点解释生活中的现象。
6．（2分）下列电路元件的连接方式为串联的是（ ）
A．汽车上的左右转向灯
B．电风扇的调速器和电动机
C．教室中的护眼灯与电风扇
D．马路两边同时亮同时灭的路灯
【分析】用电器只能同时工作的是串联电路，可以独立工作的是并联电路。
【解答】解：A.汽车上的左右转向灯，工作时互不影响，是并联电路，故A不符合题意；
B.电风扇的调速器和电动机，工作时相互影响，是串联电路，故B符合题意；
C.教室中的护眼灯与电风扇，工作时互不影响，是并联电路，故C不符合题意；
D.马路两边同时亮同时灭的路灯，工作时互不影响，是并联电路，故D不符合题意；
故选：B。
【点评】本题考查了串、并联电路的辨析。
7．（2分）“金陵金箔”是国家级非物质文化遗产。手工打造的金箔轻薄柔软，不能用手直接拿取，工匠手持羽毛扫过纸垫，再将羽毛靠近工作台上的金箔，即可吸起金箔，如图所示。下列说法正确的是（ ）
A．羽毛扫过纸垫创造了电荷
B．羽毛与纸垫摩擦，带上同种电荷
C．羽毛吸住金箔与验电器的工作原理相同
D．羽毛吸住金箔利用了带电体吸引轻小物体的性质
【分析】用摩擦的方法使物体带电，叫摩擦起电，这时物体带的是静电．带电体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷。
验电器的原理是同种电荷相互排斥。
【解答】解：A.羽毛扫过纸垫摩擦起电，故A错误；
B.羽毛与纸垫摩擦，带上异种电荷，故B错误；
CD.羽毛吸住金箔，带电体有了吸引轻小物体的性质，故C错误，D正确；
故选：D。
【点评】本题考查摩擦起电的现象及实质，属于基础题。
8．（2分）小明家的电能表规格如图所示，将电饭煲单独接入家庭电路正常工作30min，电能表的转盘转了240r，下列判断正确的是（ ）
A．电能表是测量电功率的仪表
B．电饭煲消耗的电能为0.24kW•h
C．家庭电路中的电流为2.18A
D．电饭煲的实际功率为800W
【分析】（1）电能表是测量电功的仪表；
（2）600r/（kW•h）表示每消耗1kW•h的电能，电能表的表盘转600转，据此根据实际转数得到电饭煲消耗的电能；消耗的电能和所用时间已知，利用P＝得到电饭煲的实际功率；
（3）家庭电路电压和电饭煲的实际功率已知，利用P＝UI得到此时家庭电路中的电流。
【解答】解：A、电能表是测量电功的仪表，故A错误；
BD、电饭煲消耗的电能为：W＝kW•h＝0.4kW•h，故B错误；
电饭煲的实际功率：P＝＝＝0.8kW＝800W，故D正确；
C、根据P＝UI可知此时家庭电路中的电流为：I＝＝≈3.6A，故C错误。
故选：D。
【点评】本题考查电能表的作用、利用电能表和钟表求用电器消耗的电能和其实际功率，属于基础性内容，难度不大。
9．（2分）如图是《天工开物》中描绘清朝人在制酒的情景，先把糯稻倒入容器中浸泡，然后蒸熟，加入酒饼，装入坛中发酵。下列说法正确的是（ ）
A．木柴燃烧得越充分，热值越大
B．木柴燃烧，内能转化为化学能
C．蒸糯稻的过程中，锅中的水的比热容增大
D．蒸糯稻是通过热传递的方式改变糯稻的内能
【分析】（1）1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值；热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。
（2）燃料燃烧实质是将燃料的化学能转化为内能；
（3）比热容是物质的一种特性，其大小与质量、温度等无关；
（4）改变内能有两种方式：做功和热传递。
【解答】解：A．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关，故A错误；
B．木柴燃烧的过程，本质是将木材的化学能转化为内能的过程，故B错误；
C．比热容是物质的一种特性，其大小与质量、温度等无关，蒸糯稻的过程中，锅中的水的比热容不变。故C错误；
D．蒸糯稻时锅内高温的蒸汽和糯稻之间存在温度差，发生了热传递，热量从蒸汽传递到糯稻，糯稻的内能增大，所以糯稻被蒸熟，故D正确。
故选：D。
【点评】本题考查热值、能量转化、比热容、改变内能的方式等知识，是一道综合题。
10．（2分）如图所示，这是一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片，当向杯中倒入盐水，使镁片和碳片都浸入盐水时，小车就能缓缓向前运动。插入镁片和碳片的盐水杯相当于电路中的（ ）
A．电源B．导线C．用电器D．开关
【分析】电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成。
【解答】解：当向杯中倒入盐水，使镁片和碳片都浸入盐水时，小车就能缓缓向前运动，说明插入镁片和碳片的盐水杯给小车提供了电能，在电路中相当于电源，故A正确，BCD错误。
故选：A。
【点评】知道电路是由电源、开关、导线和用电器组成的，知道各元件在电路中的作用是解题的关键。
11．（2分）现有甲、乙两物体，测得它们在一定质量下温度升高1℃时吸收的热量，根据测得的数据绘制成如图所示的直方图，则（ ）
A．乙的比热容较小
B．甲的比热容较小
C．甲、乙比热容一样大
D．甲的比热容是乙的5倍
【分析】由c＝知，在质量和升高温度相同时，比热容与吸收的热量成正比，结合图分析即可得出结论。
【解答】解：由c＝知，在质量和升高温度相同时，比热容与吸收的热量成正比，由图知甲和乙质量相同、均升高1℃，乙吸收热量是甲的5倍，则乙的比热容是甲的5倍，故B正确。
故选：B。
【点评】本题考查比热容计算公式的应用，关键是从图中获取有价值的信息。
12．（2分）如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（ ）
A．电阻R断路B．电阻R短路C．灯L短路D．灯L断路
【分析】由电路图可知，灯泡L与电阻R串联，电压表测L两端的电压，电流表测电路中的电流，过了一会儿灯L突然变亮，两表示数都变大，说明电路是通路不可能是断路，且灯泡不可能短路，否则灯泡不发光，据此进行解答。
【解答】解：由电路图可知，灯泡L与电阻R串联，电压表测L两端的电压，电流表测电路中的电流，
因过了一会儿灯L突然变亮，两表示数都变大，
所以，电路是通路，不可能是断路，故AD错误；
因此时灯泡发光，
所以，灯泡不可能短路，则电路故障为电阻R短路，故B正确、C错误。
故选：B。
【点评】本题考查了电路故障的判断，先由电流表的示数变大得到是发生了短路，再由灯泡发光确定短路的位置。
13．（2分）如图，课外兴趣小组运用所学电学知识自制肺活量比较装置。当吹气时，气球胀大，隔板向上运动，下列说法正确的是（ ）
A．该电路是一个并联电路
B．当吹气时，电流表示数变小
C．当吹气时，电路总功率变小
D．当吹气时，电压表与电流表的比值变小
【分析】由电路图可知，开关闭合时，定值电阻R1与滑动变阻器R0串联，电压表测R0两端的电压，电流表测电路中的电流。吹气时，气球胀大，隔板向上运动，据此可知变阻器滑片移动的方向，从而可知电路中总电阻的变化，根据欧姆定律可知电路中总电阻的变化，利用欧姆定律可知电路中电流的变化和R1两端的电压变化，利用串联电路的电压特点可知R0两端的电压变化，根据电压表和电流表示数的变化判断出电压表与电流表比值的变化；利用P＝UI可知电路总功率的变化。
【解答】解：A、由电路图可知，开关闭合时，定值电阻R1与滑动变阻器R0串联，电压表测R0两端的电压，电流表测电路中的电流，故A错误；
BCD、吹气时，气球胀大，隔板向上运动，变阻器滑片向上移动，R0接入电路中的电阻变小，电路的总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表的示数变大；由U＝IR可知，R1两端的电压变大；因串联电路中总电压等于各分电压之和，所以，在电源电压不变时，R0两端的电压变小，即电压表的示数变小；由于电压表示数不变，电流表示数变大，所以电压表与电流表的比值变小；由P＝UI可知，电路总功率变大；故D正确、BC错误。
故选：D。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，根据题意得出吹气时变阻器接入电路中电阻的变化是关键。
14．（2分）如图甲，闭合开关S，调节滑动变阻器的滑片，滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙。则（ ）
A．电源电压为18V
B．小灯泡的额定功率为6W
C．滑动变阻器的最大阻值为20Ω
D．电路总功率的变化范围为8～12W
【分析】由电路图可知，闭合开关S，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端的电压之和，电压表V2测R0两端的电压，电流表测电路中的电流。
（1）根据电压表V1的示数大于电压表V2的示数判断出电流表示数与两电压表示数的关系图线，当滑片位于最左端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，小灯泡恰好正常发光，此时电路的总功率最大，电压表V1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P＝UI求出灯泡的电功率即为额定功率，利用P＝UI求出电路的最大总功率；
（2）当滑片位于最右端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V1的示数和电路中的电流，根据串联电路的电压特点求出R两端电压，利用欧姆定律求出变阻器的最大阻值，利用P＝UI求出电路的最小总功率，然后得出电路总功率的变化范围。
【解答】解：由电路图可知，闭合开关S，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端的电压之和，电压表V2测R0两端的电压，电流表测电路中的电流。
（1）由电压表V1的示数大于电压表V2的示数可知，图乙中左侧图像为电流表示数与电压表V2示数的关系图线、右侧图像为电流表示数与电压表V1示数的关系图线，
当滑片位于最左端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，小灯泡恰好正常发光，此时电路的总功率最大，电压表V1测电源两端的电压，
由图乙可知，电路中的最大电流I大＝1A，电压表V2的示数U0＝6V，电压表V1的示数为12V，即电源的电压U＝12V，
因串联电路中总电压等于各分电压之和，
所以，此时灯泡两端的电压：UL＝U﹣U0＝12V﹣6V＝6V，
则灯泡的额定功率：PL＝ULI大＝6V×1A＝6W；
电路的最大总功率：P大＝UI大＝12V×1A＝12W；
（2）当滑片位于最右端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，
由图乙可知，电路中的最小电流I小＝0.5A，电压表V1的示数UV1＝5V，
此时滑动变阻器两端的电压：UR＝U﹣UV1＝12V﹣5V＝7V，
由欧姆定律可得，滑动变阻器的最大阻值：R＝＝＝14Ω，
电路的最小总功率：P小＝UI小＝12V×0.5A＝6W，
所以，电路总功率的变化范围是6W～12W。
由以上计算可知B正确、ACD错误。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断两电压表和电流表对应的示数关系是关键。
二、填空题：本题共5小题，每空1分，共12分。
15．（4分）二氧化碳（CO2）爆破技术是现代工程建设中非常环保的技术，其原理是基于物理和化学的交叉应用，爆破具有高效率，可快速拆除建筑或岩石。请回答各题。
（1）起爆前高压泵将CO2压缩成高压气体，液化后输入爆破筒内。高压泵压缩CO2时，通过 做功 的方式改变气体的内能，气体的温度 升高 。
（2）如图，爆破时电加热管将电能转化成 内能 ，使筒内的液态CO2迅速 汽化 （填物态变化名称），形成的高压气体从泄气孔中喷出，实施爆破。
【分析】（1）压缩气体做功，机械能转化为内能，气体温度升高；
（2）用电器将电能转化为其它形式的能；物质由液态变为气态的过程叫汽化。
【解答】解：（1）高压泵压缩CO2时，通过做功的方式改变气体的内能，气体的内能增加，温度升高；
（2）爆破时电加热管消耗电能，对外提供内能，将电能转化成内能，使筒内的液态CO2迅速汽化，形成的高压气体从泄气孔中喷出，实施爆破。
故答案为：（1）做功；升高；（2）内能；汽化。
【点评】本题考查用电器的能量转化、汽化的判断、做功改变物体的内能，难度不大。
16．（2分）体脂率是指人体内脂肪的质量占人体总质量的百分比。肌肉比脂肪更容易导电。若人的体脂率下降，体重不变，肌肉占比增大，则人体的电阻 减小 （选填“增大”或“减小”）。若小强在医院测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小强两手之间的电阻为 2000 Ω。
【分析】根据题意可知人的体脂率下降，体重不变，肌肉占比增大时，人体的电阻变化；
根据欧姆定律求小强两手之间的电阻。
【解答】解：肌肉比脂肪更容易导电，若人的体脂率下降，体重不变，肌肉占比增大时，人体的电阻会减小；
根据欧姆定律可得，小强两手之间的电阻：R＝＝＝2000Ω。
故答案为：减小；2000。
【点评】本题考查电阻和欧姆定律的应用，注意电流单位的换算。
17．（2分）如图是某款手机具有反向充电的功能，左边手机正在向外输出电能，为右边手机充电，此时左边手机相当于 电源 （填“电源”或“用电器”）。若右边手机的电池电压为3.7V，容量为4000mA•h，则它的电量从10%到20%的过程中，充入了 5328 J的电能。
【分析】（1）电源提供电能；用电器消耗电能；
（2）利用W＝UIt求得电池充满电储存的电能，它的电量从10%到20%的过程中，据此求得充入的电能。
【解答】解：左边手机正在向外输出电能，为右边手机提供电能，所以左边手机相当于电源。
电池充满电储存的电能为
W＝UIt＝3.7V×4000×10﹣3A×3600s＝53280J
它的电量从10%到20%的过程中，充入的电能
W′＝53280J×（20%﹣10%）＝5328J
故答案为：电源；5328。
【点评】此题考查了电路的组成、电功的计算，属于基础知识。
18．（2分）如图甲，当开关S闭合时，五个电表的读数均不为零，其中V1、V2两个电压表指针偏转均为图乙所示，则电压表V3的示数为 8 V，电流表A1的示数 等于 电流表A2的示数（选填“大于”“小于”或“等于”）。
【分析】根据电流的路径判断电路的串并联，只有一条路径的是串联，否则为并联；根据电压表与被测用电器并联、电流表与被测用电器串联判断电表测量的电路元件，根据串联电路的特点得出电表之间的关系和两电阻两端电压。
【解答】解：由电路图可知，电流从电源的正极出发，依次经电流表A2、电阻R2、电阻R1、电流表A1回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；
由电压表与被测电路元件并联可知，电压表V1测电阻R1两端的电压，电压表V2测电源的电压，电压表V3测电阻R2两端的电压；
因为电压表V1测下边电阻两端的电压，电压表V2测电源的电压，V1、V2两个电压表指针偏转均为图乙所示，那么电压表V1的量程为0～3V，示数U1＝2V，电压表V2的量程为0～15V，示数U＝10V，
串联电路中总电压等于各分电压之和，则R2两端电压U2＝U﹣U1＝10V﹣2V＝8V，即电压表V3的示数为8V；
因为串联电路中各处的电流相等，所以两电流表的示数关系：I1＝I2。
故答案为：8；等于。
【点评】本题考查了电路图的简化和串联电路特点的应用，关键是会根据电流流向法判断电路的连接方式以及根据电表的正确使用确定测量的电路元件。
19．（2分）如图，电源电压恒定不变，闭合开关后，灯泡均发光。若拧下灯泡L2能观察到灯泡L1的亮度 不变 ；若其中一个灯泡突然熄灭，只有一个电表有示数，且故障只出现在灯泡处，则原因可能是 L2断路 。
【分析】由图知，闭合开关后，两灯泡并联，电流表测通过L2的电流，电压表测电源电压；
根据并联电路中各支路互不影响进行分析；
并联电路中，若一个灯泡短路，则会造成电源短路，两灯都不发光；若一个灯泡断路，则其他灯泡不受影响，据此结合题意和实物电路进行分析。
【解答】解：
由图可知，闭合开关后，两灯泡并联，电流表测通过L2的电流，电压表测电源电压；
因为并联电路中各支路互不影响，所以，若拧下灯泡L2，能观察到灯泡L1的亮度将不变；
并联电路中，如果一个灯泡短路，则会造成电源短路，两灯都不发光；如果一个灯泡断路，则其他灯泡不受影响，故根据“一个灯泡突然熄灭”可知，电路中有断路故障；
因故障只出现在灯泡处，所以若只有一个电表有示数，由于电压表始终测量电源电压，则电压表始终有示数，所以此时电流表没有示数，说明L2断路。
故答案为：不变；L2断路。
【点评】本题考查了并联电路的故障分析，难度适中。
三、作图题：本题共2小题，每小题2分，共4分。
20．（2分）请在如图电路中的圆圈内填上适当的电表（电流表或电压表）．开关S闭合后，灯L1和L2都能发光。
【分析】电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线。
【解答】解：根据电路图可知，灯泡L2直接和电源相接，则开关S闭合后，要使灯L1和L2都能发光，两个灯泡一定是并联的。则根据电流流向可知，电流从电源正极经过开关后开始分支，一支经过L2，另一支经过上面圈和L1，然后两路汇合共同回到电源负极，因此下面圈为电压表，如下图所示：
【点评】解决本类题的关键是牢记电压表和电流表的正确使用方法，并且能够识别串并联电路。
21．（2分）如图，小林同学在家庭电路中安装一只螺口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，请你添加两根导线帮小林完成安装。
【分析】先确定火线、零线、地线。
（1）家庭电路中，开关控制灯泡时，火线首先接开关，再接灯泡顶端金属点；零线直接接灯泡。这样连接，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡更安全。
（2）三孔插座的正确连接方法：上孔接地线，左孔接零线，右孔接火线。
【解答】解：由图可知，保险丝要接在火线上，则最上面电线为火线；三孔插座的上孔接地线，则最下面的电线为地线；中间的电线为零线。
（1）开关与灯的连接：火线先接开关，再接灯泡的金属点，零线直接连接螺旋套；
（2）三孔插座的连接：上孔接地线，左孔接零线，右孔接火线。如图所示：
【点评】为了人身安全，要掌握开关和控制的灯泡、三孔插座的连接方法，并且掌握这种正确连接的必要性。
四、简答题：本题共1小题，共4分。
22．（4分）如图，电工师傅接线时将火线、零线错开位置剥线，接头处用铜丝螺线形缠绕，再用电工胶布包好，防止留下火灾隐患。请你利用所学的物理知识解释：
（1）“错开位置剥线”而不是在同一位置处剥线接线；
（2）接头处用铜丝“螺线形缠绕”而不是简单缠绕。
【分析】（1）导体的电阻与导体的材料、长度、横截面积和温度有关；“螺线形缠绕”可以使该处更牢固，避免接线处局部发热引发安全事故；
（2）“错开位置剥线”可以避免发生短路现象。
【解答】答：（1）因为接线处发热，容易造成胶布脱落，若未错开位置剥线容易造成短路，短路时电路中的电流非常大，根据Q＝I2Rt可知，导线中产生的热量非常多，会引起火灾；
（2）因为螺线形缠绕，可以增大接线处的横截面积，减小电阻，由Q＝I2Rt可知，通电时间、电流相同时，电阻越小，发热量越少。
【点评】本题考查电阻的影响因素、电路的状态以及焦耳定律的应用，是一道综合题，难度不大。
五、实验题：本题共5小题，每空1分，共30分。
23．（6分）小杨利用图甲所示的装置探究水在沸腾前后温度变化的特点。
（1）组装图甲实验装置时，应先固定 A （选填“A”或“B”）的位置，确保使用酒精灯的外焰加热。
（2）加热一段时间后，温度计的示数如图乙所示，此时水的温度为 97 ℃.
（3）实验时，当烧杯中出现图丙中的 a （选填“a”或“b”）所示现象，说明水沸腾了，气泡内的主要成分是 水蒸气 。
（4）小杨用相同热源对质量和初温均相同的纯水、盐水1、盐水2（盐水1的浓度大）进行加热，根据实验数据绘制了图丁所示的图像。分析图像可得：液体在沸腾过程中，继续吸热，温度 保持不变 ；煮食物时，要想让汤汁尽快沸腾，最好选择 后 （选填“先”或“后”）放盐。
【分析】（1）为确保用酒精灯外焰加热，故装置要自下而上组装；
（2）读温度计示数时，要认清分度值，同时观察液面是否在0以下；
（3）沸腾前的气泡越变越小，沸腾时的气泡越变越大；
（4）水沸腾特点吸热，温度保持不变；不同液体的沸点不同。
【解答】解：（1）组装图甲实验装置时，应先固定下面铁圈A的位置，确保使用酒精灯的外焰加热。
（2）加热一段时间后，温度计的示数如图乙所示，温度计的分度值为1℃，此时水的温度为97℃.
（3）实验时，当烧杯中出现图丙中的a所示现象，说明水沸腾了，因为沸腾前的气泡越变越小，沸腾时的气泡越变越大，气泡内的主要成分是水蒸气。
（4）小杨用相同热源对质量和初温均相同的纯水、盐水1、盐水2（盐水1的浓度大）进行加热，根据实验数据绘制了图丁所示的图像。分析图像可得：液体在沸腾过程中，继续吸热，温度保持不变；煮食物时，要想让汤汁尽快沸腾，最好选择后放盐，因为纯水的沸点比盐水的沸点低。
故答案为：（1）A；（2）97；（3）a；水蒸气；（4）保持不变；后。
【点评】此题是探究水的沸腾实验，涉及到水的沸点、器材的组装、水的沸腾特点，难度不大。
24．（5分）图甲是某实验小组“探究并联电路的电流特点”时设计的电路图，图乙是该小组连接的电路。
（1）连接电路时，开关S应 断开 ，两灯泡的规格应 不相同 （选填“相同”或“不相同”）。
（2）如图乙，闭合开关S，电流表测通过 B （选填“A”“B”或“C”）处的电流；某次实验电流表的示数如图丙所示，为 0.24 A。
（3）多次实验记录数据如表，分析数据可得出并联电路电流规律的表达式为 IC＝IA+IB 。（用IA、IB、IC表示）
【分析】（1）为保护电路，连接电路时，开关应该处于断开状态。在实验中，为了实验具有普遍性，两灯泡规格应不相同。
（2）电流表与待测电路串联；根据电流表选用的量程确定分度值读数；
（3）分析表中数据，考虑到误差因素得出结论。
【解答】解：（1）按图甲连接电路时，为保护电路，开关S应该处于断开状态。在实验中，为了实验具有普遍性，两灯泡规格应不相同。
（2）电流表与待测电路串联，图乙是连接的实验电路，由图可知，此时电流表测量的是B处的电流。电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，电流表的示数为0.24A；
（3）分析表中数据，考虑到误差因素有：
0.30A＝0.12A+0.08A
0.30A＝0.18A+0.12A
0.50A＝0.30A+0.20A
可得出并联电路电流规律的表达式为：
IC＝IA+IB。
故答案为：（1）断开；不相同；（2）B；0.24；（3）IC＝IA+IB。
【点评】本题探究并联电路的电流规律，考查注意事项、电流表的使用及数据分析。
25．（6分）如图是小华探究不同物质吸热能力的实验装置，下表是小华记录的实验数据。
（1）将两个试管放入盛有水的同一烧杯中加热，这样做的好处是更容易控制相同时间内A、B两液体 吸收热量 相同。
（2）实验时要选取 质量 相等的A、B两液体，实验过程中液体内能的增加是通过 热传递 方式改变的。
（3）分析数据可知，当它们升高相同的温度时，A、B两液体吸收热量关系为QA ＞ QB（选填“＞”“＝”或“＜”）；液体 A 的吸热能力强。
（4）已知B液体的比热容为2.1×103J/（kg•℃），则A液体的比热容为 4.2×103 J/（kg•℃）。
【分析】（1）实验中应控制液体在相同时间内吸收相同的热；
（2）（3）根据比较物质吸热能力的方法：①使质量相同的不同物种吸收相同的热量比较升高的温度，温度升高的小的，吸热能力强；②使质量相同的不同物种升高相同的温度，比较吸收的热量，即比较加热时间，吸收热量多的吸热能力强；热传递可以改变物体的内能，物体吸收热量内能增加，放出热量内能减小；
（4）根据Q放＝cmΔt分析在其它条件相同时放热的多少；根据c＝，在质量和升高温度相同的情况下，吸收的热量Q与比热容c成正比得出A液体的比热容。
【解答】解：（1）两试管放在同一杯热水中加热，能使液体在相同时间内吸收同样多的热量；
（2）（3）由图乙可知，质量相等的A和B两种液体，质量相等的A和B两种液体，在升高相同的温度时，A加热时间长，所以A吸收热量多，A液体吸热能力强；
该过程通过热传递改变内能；
（4）从图中可以看到，当温度都升高30℃时，A的加热时间为120s，B的加热时间为60s，A的加热时间是B的加热时间的2倍，则A吸收的热量为B吸收的热量的2倍；在质量、升高的温度相同时，又可知物质吸收的热量与物质的比热容成正比，B液体的比热容为2.1×103J/（kg•℃），所以A液体的比热容为4.2×103J/（kg•℃）。
故答案为：（1）吸收热量；（2）质量；热传递；（3）＞；A；（4）4.2×103。
【点评】本题是探究不同物质吸热能力强弱的实验，考查了控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
26．（7分）小敏利用如图甲所示的电路探究“电流与电阻的关系”。电源电压恒为4.5V，定值电阻R分别为5Ω、10Ω、15Ω、20Ω，滑动变阻器上标有“20Ω 1A”字样。
（1）请用笔画线代替导线，将图甲中电路连接完整。
（2）闭合开关S前，应将滑动变阻器的滑片P置于 A （选填“A”或“B”）端；闭合开关S后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则故障原因可能是定值电阻R 短路 。
（3）小敏用5Ω的定值电阻做完实验后，接着换10Ω的定值电阻接入电路，闭合开关S后，滑动变阻器的滑片P应向 A （选填“A”或“B”）端适当调节，使电压表示数保持不变。
（4）图乙是根据实验数据绘制的关系图像，分析图像可知：实验时电压表示数保持 2.4 V不变；当导体两端电压一定时，通过导体的电流与导体的电阻成 反比 。
（5）用5Ω和20Ω的定值电阻进行实验时，滑动变阻器连入电路中的阻值分别为R1和R2，则R1：R2＝ 1：4 。
【分析】（1）滑动变阻器应串联接入电路，注意接线柱一行一下串联接入电路中，据此完成电路连接；
（2）为保护电路，闭合开关前，应将滑片移至阻值最大处；闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，说明电路是通路，电压表被短路了，由此确定故障；
（3）根据图乙确定电压表选用量程和分度值，再读数；根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑动变阻器滑片移动的方向；
（4）根据图丙分析可得出结论；
（5）定值电阻两端的电压不变，根据串联电路的电压特点可知滑动变阻器两端的电压为固定值，故定值电阻两端的电压和滑动变阻器两端的电压值固定，根据串联分压特点可知定值电阻的阻值和滑动变阻器的阻值比值不变，用5Ω和20Ω的电阻进行实验时，滑动变阻器连入电路中的阻值之比等于定值电阻的阻值之比。
【解答】解：（1）滑动变阻器应串联接入电路，注意接线柱一行一下串联接入电路中，据此完成电路连接：
；
（2）为保护电路，闭合开关前，应将滑片移至阻值最大处，即A端；闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，说明电路是通路，电压表被短路了，故原因可能是R短路；
（3）实验中，当把5Ω的电阻换成10Ω的电阻后，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向A端滑动，使电压表的示数不变；
（4）根据图丙分析：U＝IR＝0.24A×Ω＝0.12A×Ω＝……＝0.06A×Ω＝2.4V，试验时，保持定值电阻两端的电压为2.4V；由此可得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（5）定值电阻两端的电压不变，根据串联电路的电压特点可知滑动变阻器两端的电压为固定值，故定值电阻两端的电压和滑动变阻器两端的电压值固定，根据串联分压特点可知定值电阻的阻值和滑动变阻器的阻值比值不变，用5Ω和20Ω的电阻进行实验时，滑动变阻器连入电路中的阻值之比等于定值电阻的阻值之比，则R1：R2＝5：20＝1：4。
故答案为：（1）见解答图；（2）A；短路；（3）A；（4）2.4；反比；（5）1：4。
【点评】本题探究“电流与电阻的关系”，考查电路连接、电路故障分析、操作过程、控制变量法以及特殊方法测电阻，属于中档题。
27．（6分）利用图甲所示的电路，测量额定电压为2.5V的灯泡L正常发光时的电阻。
（1）正确连接电路后闭合开关，小明发现小灯泡不亮，但电压表和电流表均有示数，接下来应进行的操作是 B 。
A.更换小灯泡
B.移动滑动变阻器滑片
（2）闭合开关S，调节滑动变阻器滑片P至某位置，观察到电压表示数为2V，若想使小灯泡正常发光，应将滑动变阻器的滑片向 A （选填“A”或“B”）端滑动。
（3）图乙是根据实验数据绘制的小灯泡I﹣U图像。由图可知：当灯泡两端电压为2.5V时，灯泡的电阻为 10 Ω；灯泡电阻发生了变化，其原因是灯丝电阻受 温度 的影响。
（4）小明在电压表损坏的条件下，又设计了图丙所示的电路来测量未知电阻Rx的阻值。已知滑动变阻器的最大阻值为R0电源电压未知但电压不变。
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表的示数为I1；
② 将滑片移动到b端 ，记录电流表的示数为I2；
③待测电阻Rx的表达式Rx＝ 。
【分析】（1）闭合开关后，发现小灯泡不亮，但电流表有示数，说明电路是通路，不用更换灯泡，也不用检查电路是否断路，可能是连入电阻太大，电路中电流太小所致，分析电阻过大的原因，然后进行下一步操作；
（2）根据串联电路电压规律和分压原理确定变阻器滑片移动方向；
（3）根据题意和小灯泡的U﹣I图像读数，由欧姆定律计算公式计算电阻值；导体的电阻随温度的升高而增大；
（4）在①中，两电阻并联，电流表测干路的电流，再将滑片移动到b端，记录电流表的示数为I2；根据并联电路各支路可独立工作、互不影响，得出通过待测电阻的电流，结合欧姆定律根据电源电压不变得出待测电阻的表达式。
【解答】解：（1）闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，同时观察电压表示数，即应进行B项操作；
（2）小灯泡额定电压为2.5V，电压表的示数为2V，为了测量小灯泡正常工作时的电阻，应增大灯泡两端的电压，根据串联电路电压规律，应减小变阻器两端的电压，根据分压原理，应减小变阻器接入电路的阻值，故应将滑动变阻器的滑片向右移动；
需要增大灯泡两端的电压，就要降低滑动变阻器两端电压，则需要减小滑动变阻器阻值，应将滑动变阻器的滑片向A端滑动；
（3）灯泡两端为额定电压U额＝2.5V，由图乙可知，灯泡正常发光时电流表的读数为IL＝0.25A；
此时的则灯泡正常发光时的电阻为：RL＝＝＝10Ω；
小灯泡的电阻是变化的，是因为导体的电阻与温度有关；
（4）②将滑片移动到b端，记录电流表的示数为I2；
③在①中，两电阻并联，电流表测干路的电电流，在②中，待测电阻短路，电流表测通过变阻器的电流，根据并联电路各支路可独立工作、互不影响，故通过待测电阻的电流为：
Ix＝I1﹣I2；
根据欧姆定律和电源电压不变，故有：
IxRx＝R0I2；
Rx的表达式：
Rx＝。
故答案为：（1）B；（2）A；（3）10；温度；（4）②将滑片移动到b端；。
【点评】本题考查了实验注意事项、电流表读数、额定功率的计算，是实验的常考问题；这类实验操作类的题，学生一定要平时多做实验，在实验过程中提高动手能力，这样对于电路故障就容易找原因及发现解决故障的方法。
六、计算题：本题3小题，共22分。
28．（6分）“运20”是我国自主研发的大型运输机，它的发动机是一种热机，通过航空煤油在气室中燃烧，从喷口向后高速喷出气体，使发动机获得向前的推力。若“运20”在高空航行340km，需要燃烧航空煤油4.8×103kg，已知运输机发动机的热机效率约为60%，航空煤油的热值为4.0×107kg。求本次航行中：
（1）航空煤油完全燃烧放出的热量。
（2）运输机发动机做的功。
【分析】（1）根据Q放＝mq得出该过程中航空煤油完全燃烧放出的热量；
（2）根据W＝Q放η得出运输机发动机做的功。
【解答】解：（1）该过程中航空煤油完全燃烧放出的热量Q放＝mq＝4.8×103kg×4.0×107J/kg＝1.92×1011J；
（2）运输机发动机做的功W＝Q放η＝1.92×1011J×60%＝1.152×1011J。
答：（1）航空煤油完全燃烧放出的热量为1.92×1011J；
（2）运输机发动机做的功为1.152×1011J。
【点评】本题考查热值、效率的有关计算，是一道综合题。
29．（7分）如表是某电热水器铭牌上的部分参数。求：
（1）电热水器装满水后，加热使水温升高了20℃水吸收的热量。
（2）该电热水器正常工作5min消耗的电能。
（3）在220V的家庭电路中，有额定电流为5A和10A的插座，为了安全，应将该电热水器接哪接线板上使用？请通过计算说明。
【分析】（1）根据密度公式求出水的质量，根据Q吸＝cmΔt求出水吸收的热量；
（2）根据W＝Pt求出电热水器正常工作5min消耗的电能；
（3）根据P＝UI求出电热水器正常工作时的电流，据此选择合理的插座。
【解答】解：（1）由ρ＝可知，水的质量：m＝ρV＝1.0×103kg/m3×50×10﹣3m3＝50kg，
水吸收的热量：Q吸＝cmΔt＝4.2×103J/（kg•℃）×50kg×20℃＝4.2×106J；
（2）电热水器正常工作5min消耗的电能：W＝Pt＝2000W×5×60s＝6×105J；
（3）由P＝UI可知，电热水器正常工作时的电流：I＝＝≈9.1A，
由于5A＜9.1A＜10A，所以为了安全，应将该电热水器接在10A的插座上。
答：（1）电热水器装满水后，加热使水温升高了20℃水吸收的热量为4.2×106J；
（2）该电热水器正常工作5min消耗的电能为6×105J；
（3）为了安全，应将该电热水器接在10A的插座上使用。
【点评】本题考查密度公式、吸热公式、电功公式以及电功率公式的应用，是一道综合题，难度不大。
30．（9分）如图是某照明系统模拟控制电路原理图。已知电源电压U恒为6V，定值电阻R2的阻值为10Ω，R1为光敏电阻，其阻值随着光照强度E变化关系的部分数据如表所示。当R2两端电压低至2V时，控制开关自动启动照明系统，忽略控制开关对虚线框内电路的影响，利用该装置可以实现当光照强度低至某一设定值时，照明系统内照明灯自动工作。求：
（1）照明系统中，标有“6V 3W”字样的照明灯正常工作时的电阻。
（2）控制开关自动启动照明系统时，光敏电阻R1的阻值。
（3）某段时间内，电流表示数从0.2A变化到0.3A，则光敏电阻R1处的光照强度E的变化范围。
【分析】（1）根据P＝可知照明系统中，标有“6V 3W”字样的照明灯正常工作时的电阻；
（2）闭合开关，定值电阻和光敏电阻串联，电流表测量电路电流。当R2两端电压低至2V时，控制开关自动启动照明系统，忽略控制开关对虚线框内电路的影响，根据欧姆定律可知电路电流，根据串联电路的电压特点可知光敏电阻两端的电压，根据欧姆定律可知光敏电阻R1的阻值；
（3）电流表示数为0.2A时，根据光照度与光敏电阻的关系为光照度与光敏电阻的乘积为36得出对应光照度；电流表示数为0.3A时，根据欧姆定律得出总电阻，根据电阻串联的特点可知光敏电阻的阻值，根据光照度与光敏电阻的关系为光照度与光敏电阻的乘积为36得出对应光照度，进而得出光敏电阻R1处的光照强度E的变化范围。
【解答】解：（1）根据P＝可知照明系统中，标有“6V 3W”字样的照明灯正常工作时的电阻RL＝＝＝12Ω。
（2）闭合开关，定值电阻和光敏电阻串联，电流表测量电路电流。当R2两端电压低至2V时，控制开关自动启动照明系统，忽略控制开关对虚线框内电路的影响，根据欧姆定律可知电路电流I＝＝＝0.2A，
根据串联电路的电压特点可知光敏电阻两端的电压U1＝U﹣U2＝6V﹣2V＝4V，
根据欧姆定律可知光敏电阻R1的阻值R1＝＝＝20Ω；
（3）电流表示数为0.2A时，根据光照度与光敏电阻的关系为光照度与光敏电阻的乘积为36，
则对应光照度为＝1.8cd，
电流表示数为0.3A时，总电阻R＝＝＝20Ω，根据电阻串联的特点可知光敏电阻的阻值R1′＝R﹣R2＝20Ω﹣10Ω＝10Ω，
根据光照度与光敏电阻的关系为光照度与光敏电阻的乘积为36，
则对应光照度为＝3.6cd，
光敏电阻R1处的光照强度E的变化范围为1.8cd～3.6cd。
答：（1）照明系统中，标有“6V 3W”字样的照明灯正常工作时的电阻为12Ω。
（2）控制开关自动启动照明系统时，光敏电阻R1的阻值为20Ω；
（3）某段时间内，电流表示数从0.2A变化到0.3A，则光敏电阻R1处的光照强度E的变化范围为1.8cd～3.6cd。
实验次数
1
2
3
电流IA/A
0.12
0.08
0.20
电流IB/A
0.18
0.12
0.30
电流IC/A
0.30
0.20
0.50
温度/℃
20
30
40
50
加热时间t/s
A液体
0
40
80
120
B液体
0
20
40
60
XX牌电热水器
容量
50L
额定电压
220V
额定功率
2000W
光照强度E/cd
1.0
2.0
3.0
4.0
5.0
6.0
光敏电阻R1阻值/Ω
36.0
18.0
12.0
9.0
7.2
6.0
题号
1
2
3
4
5
6
7
8
9
10
11
答案
C
B
B
A
C
B
D
D
D
A
B
题号
12
13
14
答案
B
D
B
实验次数
1
2
3
电流IA/A
0.12
0.08
0.20
电流IB/A
0.18
0.12
0.30
电流IC/A
0.30
0.20
0.50
温度/℃
20
30
40
50
加热时间t/s
A液体
0
40
80
120
B液体
0
20
40
60
XX牌电热水器
容量
50L
额定电压
220V
额定功率
2000W
光照强度E/cd
1.0
2.0
3.0
4.0
5.0
6.0
光敏电阻R1阻值/Ω
36.0
18.0
12.0
9.0
7.2
6.0
