物理选择性必修 第二册利用传感器制作简单的自动控制装置同步练习题

这是一份物理选择性必修 第二册利用传感器制作简单的自动控制装置同步练习题，文件包含人教版选择性必修第二册高二物理同步课后培优练习53利用传感器制作简单的自动控制装置练习原卷版docx、人教版选择性必修第二册高二物理同步课后培优练习53利用传感器制作简单的自动控制装置练习解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
【同步练习】
一、单选题

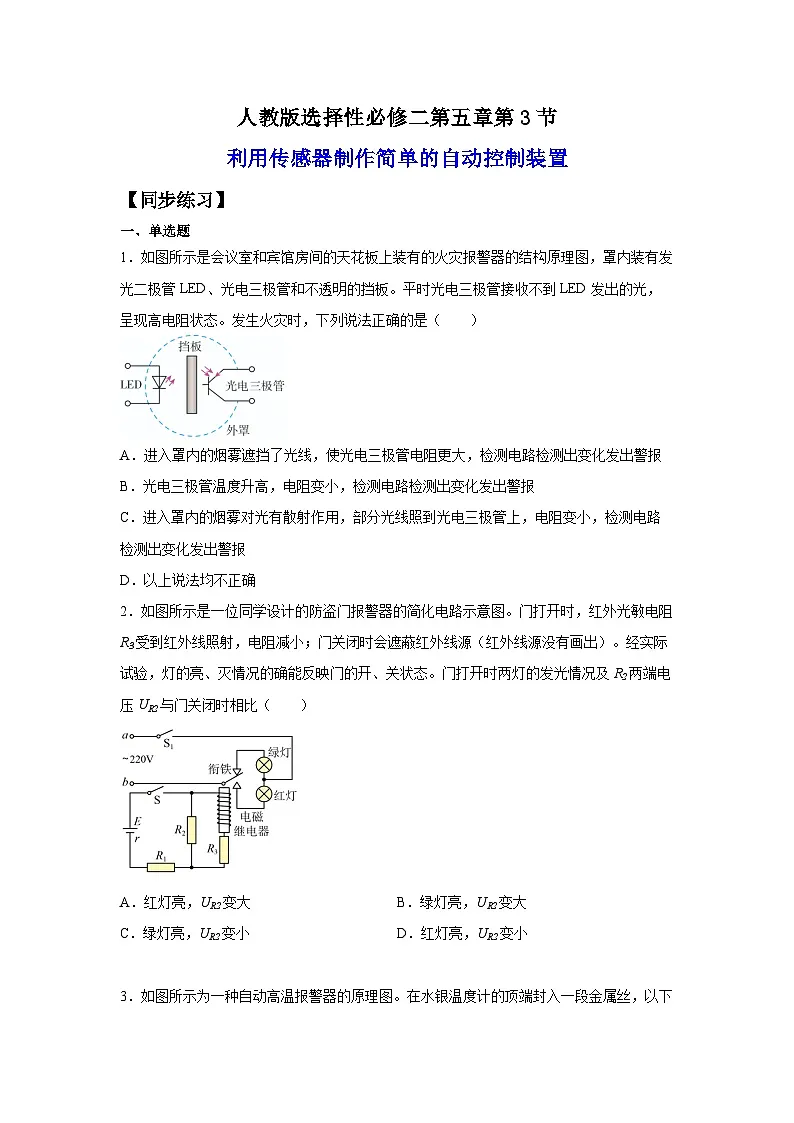

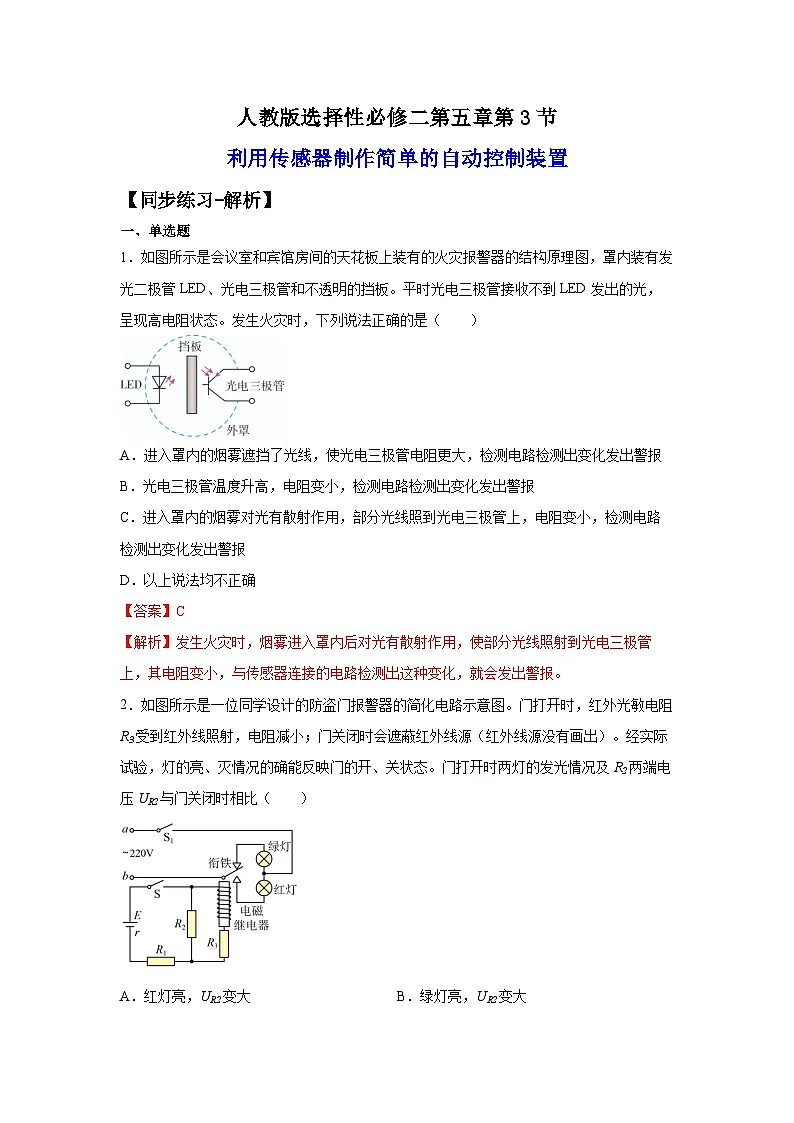

1．如图所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图，罩内装有发光二极管LED、光电三极管和不透明的挡板。平时光电三极管接收不到LED发出的光，呈现高电阻状态。发生火灾时，下列说法正确的是（ ）
A．进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报
B．光电三极管温度升高，电阻变小，检测电路检测出变化发出警报
C．进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，检测电路检测出变化发出警报
D．以上说法均不正确
2．如图所示是一位同学设计的防盗门报警器的简化电路示意图。门打开时，红外光敏电阻R3受到红外线照射，电阻减小；门关闭时会遮蔽红外线源（红外线源没有画出）。经实际试验，灯的亮、灭情况的确能反映门的开、关状态。门打开时两灯的发光情况及R2两端电压UR2与门关闭时相比（ ）
A．红灯亮，UR2变大B．绿灯亮，UR2变大
C．绿灯亮，UR2变小D．红灯亮，UR2变小

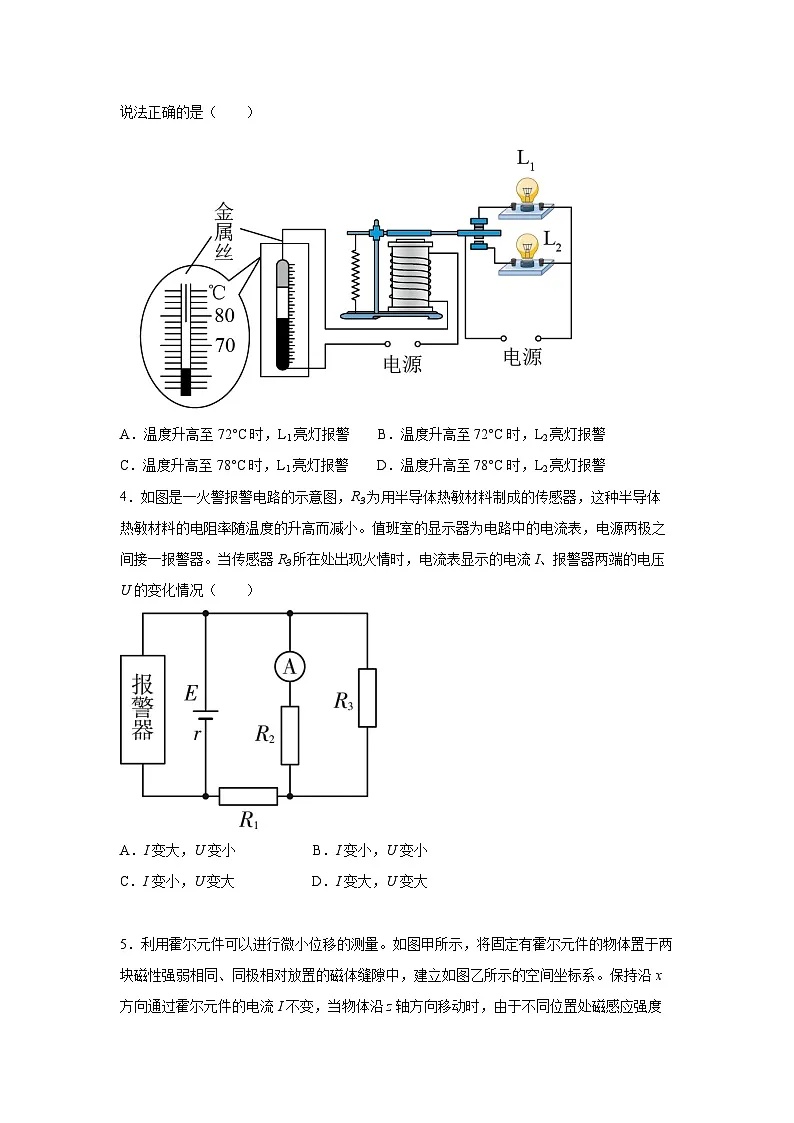

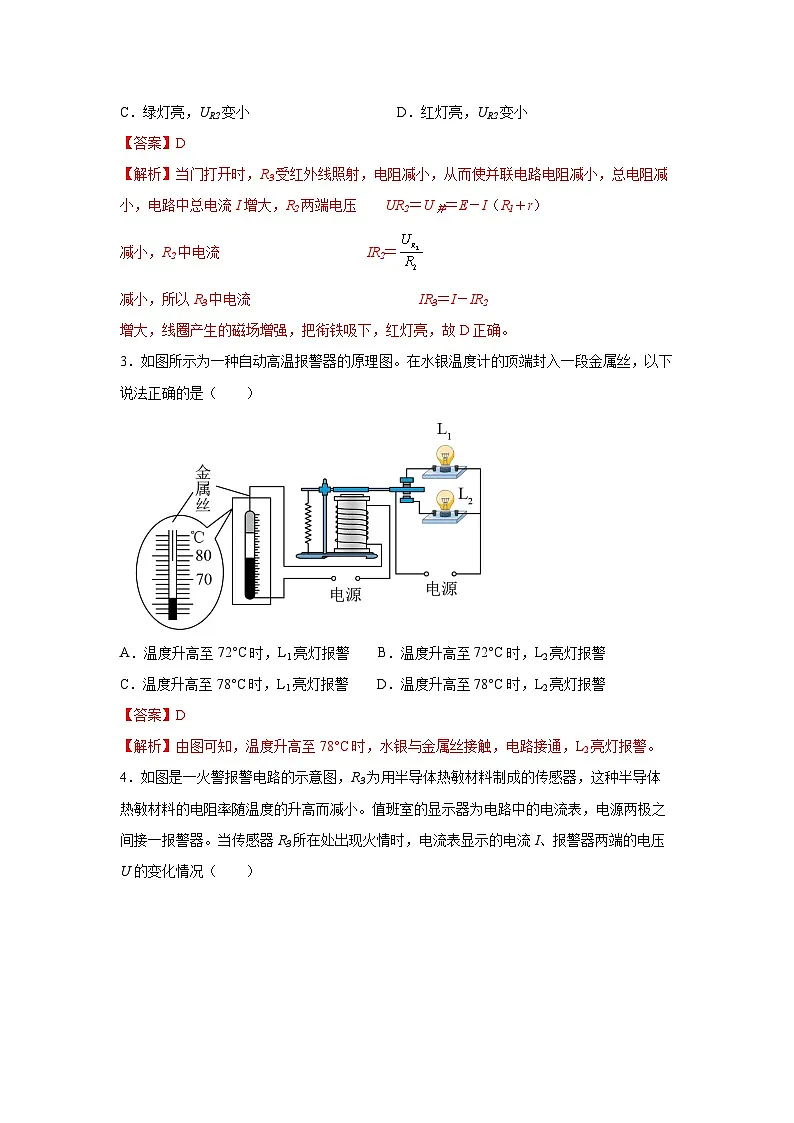

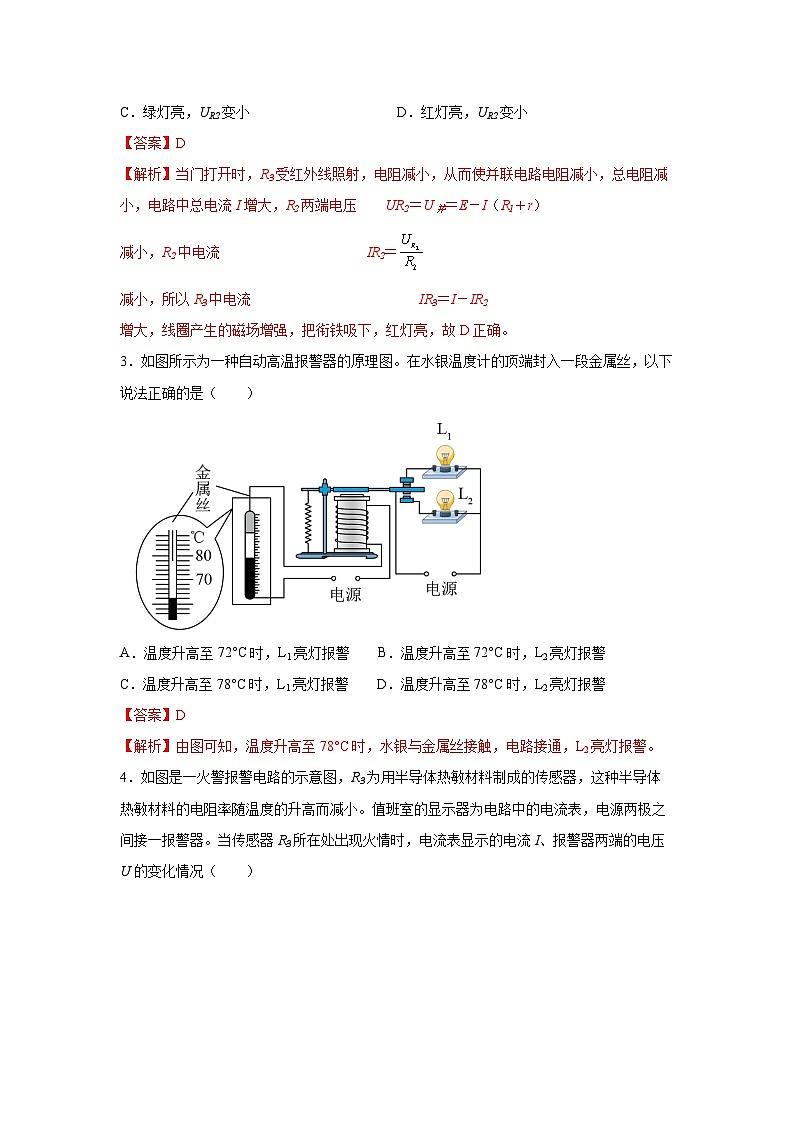

3．如图所示为一种自动高温报警器的原理图。在水银温度计的顶端封入一段金属丝，以下说法正确的是（ ）
A．温度升高至72°C时，L1亮灯报警 B．温度升高至72°C时，L2亮灯报警
C．温度升高至78°C时，L1亮灯报警 D．温度升高至78°C时，L2亮灯报警

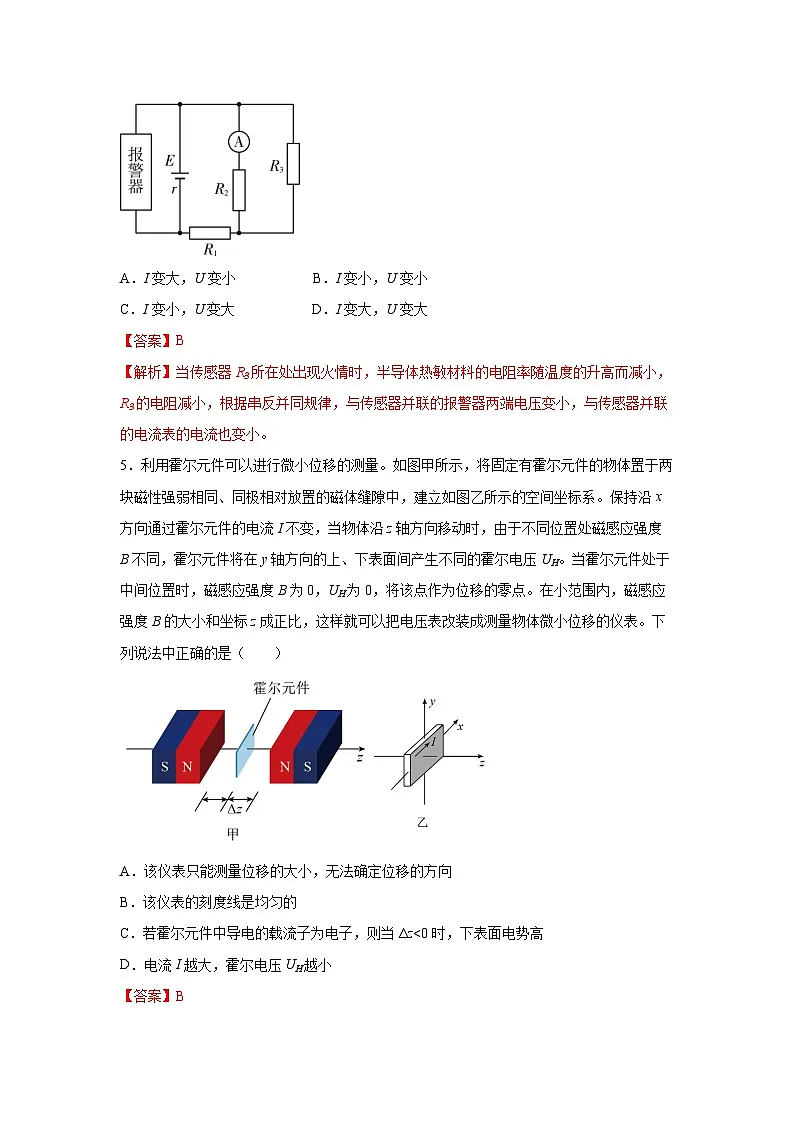

4．如图是一火警报警电路的示意图，R3为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。值班室的显示器为电路中的电流表，电源两极之间接一报警器。当传感器R3所在处出现火情时，电流表显示的电流I、报警器两端的电压U的变化情况（ ）
A．I变大，U变小 B．I变小，U变小
C．I变小，U变大 D．I变大，U变大

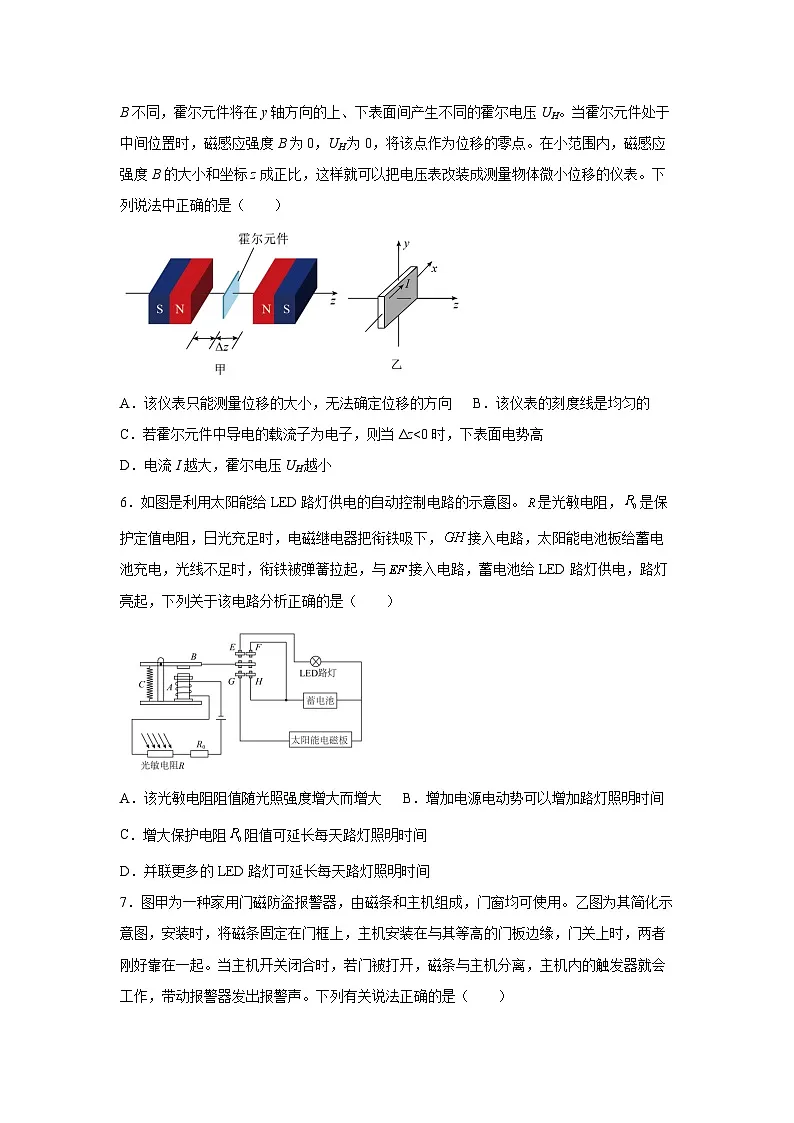

5．利用霍尔元件可以进行微小位移的测量。如图甲所示，将固定有霍尔元件的物体置于两块磁性强弱相同、同极相对放置的磁体缝隙中，建立如图乙所示的空间坐标系。保持沿x方向通过霍尔元件的电流I不变，当物体沿z轴方向移动时，由于不同位置处磁感应强度B不同，霍尔元件将在y轴方向的上、下表面间产生不同的霍尔电压UH。当霍尔元件处于中间位置时，磁感应强度B为0，UH为0，将该点作为位移的零点。在小范围内，磁感应强度B的大小和坐标z成正比，这样就可以把电压表改装成测量物体微小位移的仪表。下列说法中正确的是（ ）
A．该仪表只能测量位移的大小，无法确定位移的方向 B．该仪表的刻度线是均匀的
C．若霍尔元件中导电的载流子为电子，则当Δz
