【核心素养目标】

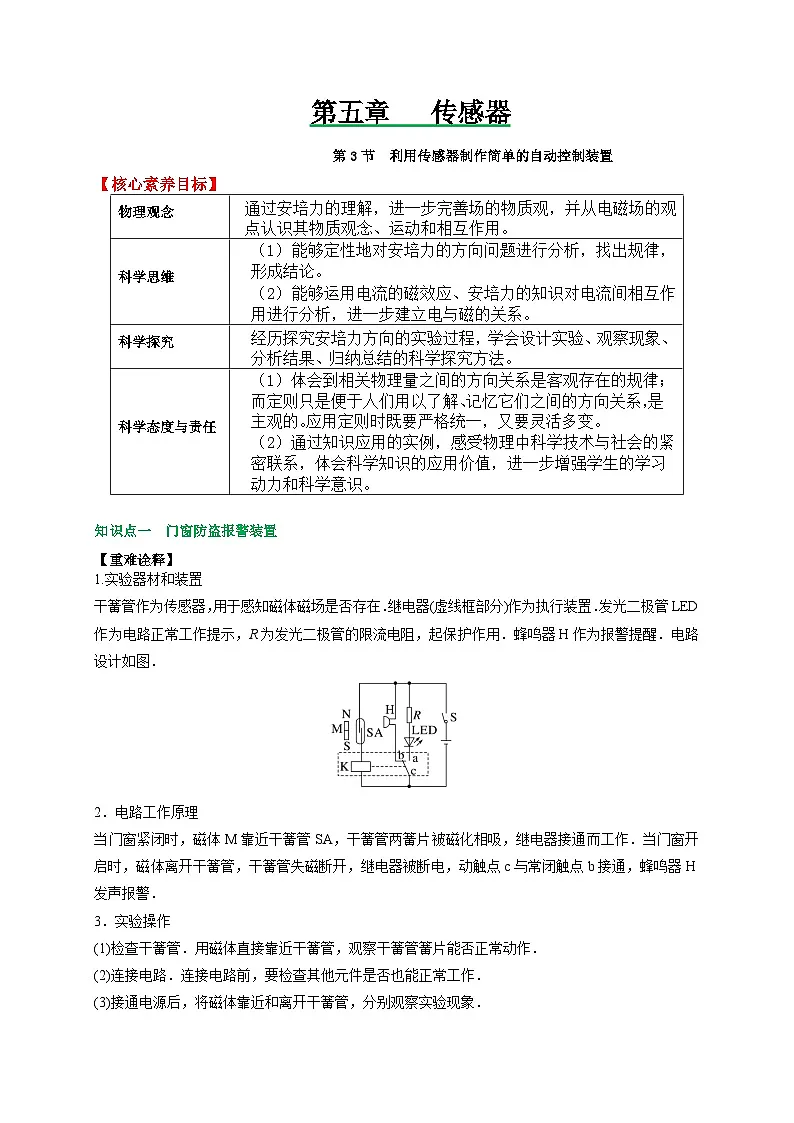

知识点一 门窗防盗报警装置
【重难诠释】
1.实验器材和装置
干簧管作为传感器，用于感知磁体磁场是否存在．继电器(虚线框部分)作为执行装置．发光二极管LED作为电路正常工作提示，R为发光二极管的限流电阻，起保护作用．蜂鸣器H作为报警提醒．电路设计如图．
2．电路工作原理
当门窗紧闭时，磁体M靠近干簧管SA，干簧管两簧片被磁化相吸，继电器接通而工作．当门窗开启时，磁体离开干簧管，干簧管失磁断开，继电器被断电，动触点c与常闭触点b接通，蜂鸣器H发声报警．
3．实验操作
(1)检查干簧管．用磁体直接靠近干簧管，观察干簧管簧片能否正常动作．
(2)连接电路．连接电路前，要检查其他元件是否也能正常工作．
(3)接通电源后，将磁体靠近和离开干簧管，分别观察实验现象．
【典例精析】

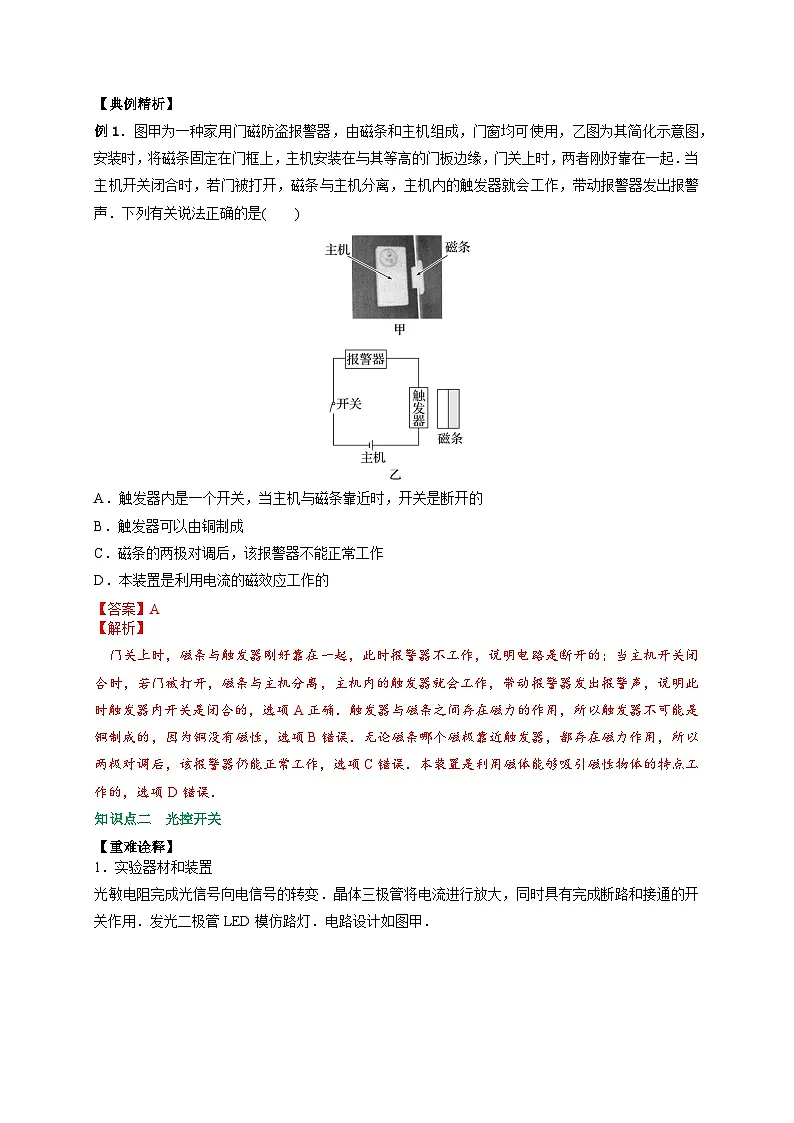

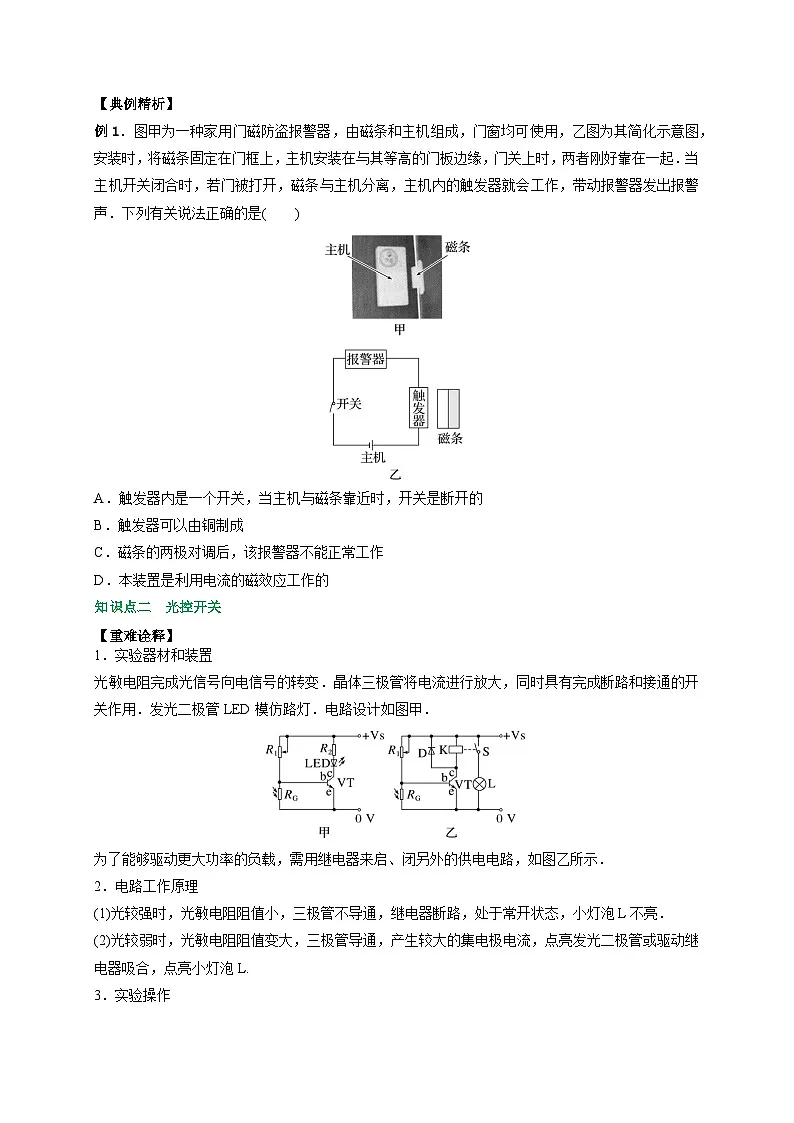

例1．图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用，乙图为其简化示意图，安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠在一起．当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声．下列有关说法正确的是( )
A．触发器内是一个开关，当主机与磁条靠近时，开关是断开的
B．触发器可以由铜制成
C．磁条的两极对调后，该报警器不能正常工作
D．本装置是利用电流的磁效应工作的
【答案】A
【解析】
门关上时，磁条与触发器刚好靠在一起，此时报警器不工作，说明电路是断开的；当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声，说明此时触发器内开关是闭合的，选项A正确．触发器与磁条之间存在磁力的作用，所以触发器不可能是铜制成的，因为铜没有磁性，选项B错误．无论磁条哪个磁极靠近触发器，都存在磁力作用，所以两极对调后，该报警器仍能正常工作，选项C错误．本装置是利用磁体能够吸引磁性物体的特点工作的，选项D错误．
知识点二 光控开关
【重难诠释】
1．实验器材和装置

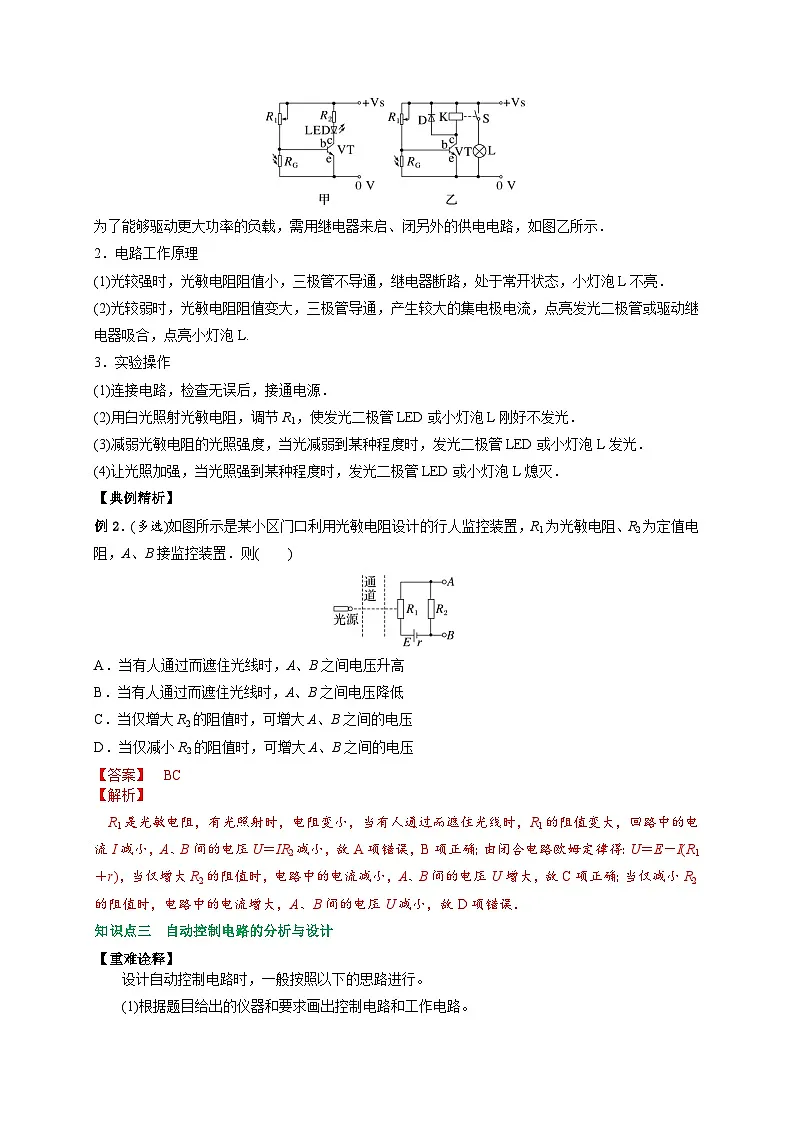

光敏电阻完成光信号向电信号的转变．晶体三极管将电流进行放大，同时具有完成断路和接通的开关作用．发光二极管LED模仿路灯．电路设计如图甲．
为了能够驱动更大功率的负载，需用继电器来启、闭另外的供电电路，如图乙所示．
2．电路工作原理
(1)光较强时，光敏电阻阻值小，三极管不导通，继电器断路，处于常开状态，小灯泡L不亮．
(2)光较弱时，光敏电阻阻值变大，三极管导通，产生较大的集电极电流，点亮发光二极管或驱动继电器吸合，点亮小灯泡L.
3．实验操作
(1)连接电路，检查无误后，接通电源．
(2)用白光照射光敏电阻，调节R1，使发光二极管LED或小灯泡L刚好不发光．
(3)减弱光敏电阻的光照强度，当光减弱到某种程度时，发光二极管LED或小灯泡L发光．
(4)让光照加强，当光照强到某种程度时，发光二极管LED或小灯泡L熄灭．
【典例精析】

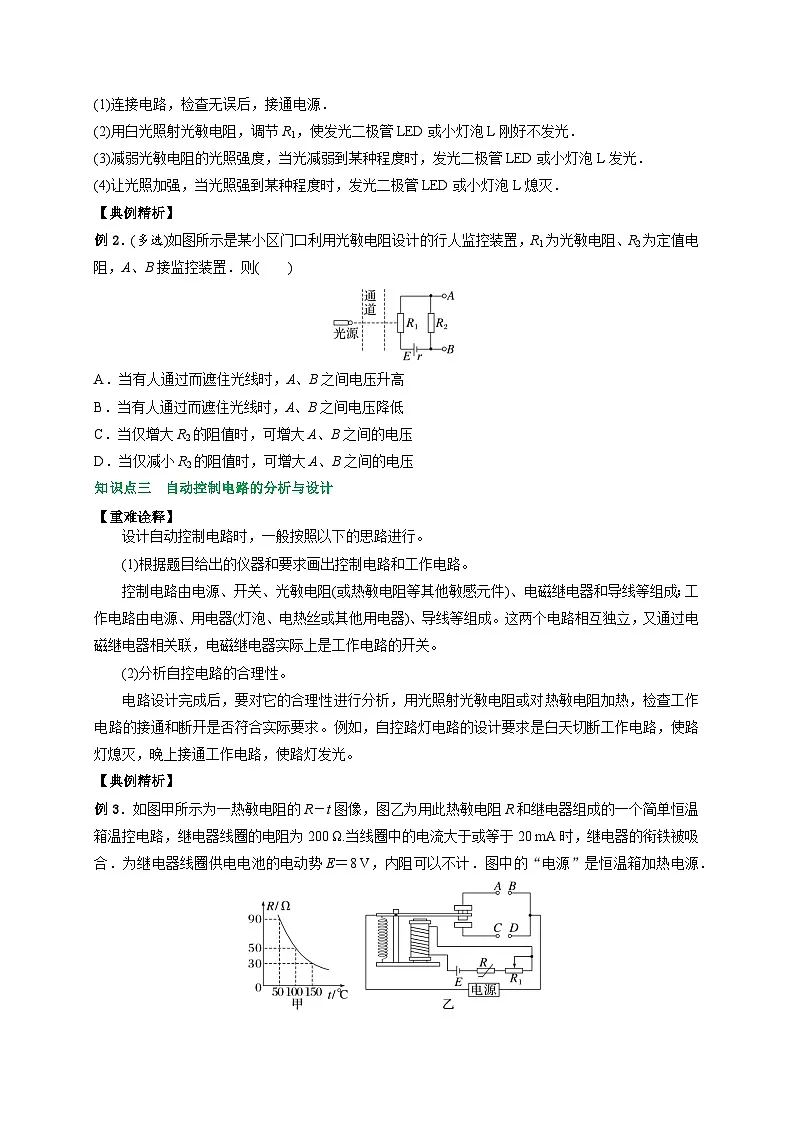

例2．(多选)如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻、R2为定值电阻，A、B接监控装置．则( )
A．当有人通过而遮住光线时，A、B之间电压升高
B．当有人通过而遮住光线时，A、B之间电压降低
C．当仅增大R2的阻值时，可增大A、B之间的电压
D．当仅减小R2的阻值时，可增大A、B之间的电压
【答案】 BC
【解析】
R1是光敏电阻，有光照射时，电阻变小，当有人通过而遮住光线时，R1的阻值变大，回路中的电流I减小，A、B间的电压U＝IR2减小，故A项错误，B项正确；由闭合电路欧姆定律得：U＝E－I(R1＋r)，当仅增大R2的阻值时，电路中的电流减小，A、B间的电压U增大，故C项正确；当仅减小R2的阻值时，电路中的电流增大，A、B间的电压U减小，故D项错误．
知识点三 自动控制电路的分析与设计
【重难诠释】
设计自动控制电路时，一般按照以下的思路进行。
(1)根据题目给出的仪器和要求画出控制电路和工作电路。
控制电路由电源、开关、光敏电阻(或热敏电阻等其他敏感元件)、电磁继电器和导线等组成；工作电路由电源、用电器(灯泡、电热丝或其他用电器)、导线等组成。这两个电路相互独立，又通过电磁继电器相关联，电磁继电器实际上是工作电路的开关。
(2)分析自控电路的合理性。
电路设计完成后，要对它的合理性进行分析，用光照射光敏电阻或对热敏电阻加热，检查工作电路的接通和断开是否符合实际要求。例如，自控路灯电路的设计要求是白天切断工作电路，使路灯熄灭，晚上接通工作电路，使路灯发光。
【典例精析】
例3．如图甲所示为一热敏电阻的R－t图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为200 Ω.当线圈中的电流大于或等于20 mA时，继电器的衔铁被吸合．为继电器线圈供电电池的电动势E＝8 V，内阻可以不计．图中的“电源”是恒温箱加热电源．
(1)图甲说明热敏电阻的阻值随着温度的升高而______(选填“增大”“减小”或“不变”)．
(2)应该把恒温箱内加热器接________(选填“AB”或“CD”)端．
(3)如果要使恒温箱内的温度保持100 ℃，滑动变阻器R1接入电路的电阻值为________ Ω.
【答案】
(1)减小 (2)AB (3)150
【解析】
(1)由题图甲可知热敏电阻的阻值随着温度的升高而减小；
(2)当温度较低的时候，热敏电阻的阻值较大，电路中的电流较小，此时继电器的衔铁与AB部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以应该把恒温箱内的加热器接在AB端．
(3)当温度达到100 ℃时，加热电路就要断开，此时继电器的衔铁要被吸合，即控制电路的电流要达到20 mA＝0.02 A，由题图甲可知，此时R＝50 Ω，根据闭合电路欧姆定律可得：I＝eq \f(E,R＋R1＋R0)，解得：R1＝150 Ω.
针对训练
1．为节能减排，保护环境，公共场所使用声、光控照明系统，声、光控开关需要同时满足光线较暗、有活动声音时才打开的工作要求（电源及电流表内阻不计），其示意图如图甲所示。
（1）声控开关和光控开关的连接方式为___________（填“串联”或“并联”）。
（2）其中光控开关的结构如图乙所示，现用多用电表测量电磁继电器的等效电阻，将多用电表的选择开关置于“”挡，再将红，黑表笔___________，调零后，测量的示数如图丁所示，则电磁继电器的等效电阻为___________。光敏电阻的阻值随照度（照度可以反映光的强弱，光越强，照度越大，单位为lx）的变化关系如图丙所示，由图丙可知随光照强度的增加，光敏电阻的阻值___________。
（3）已知光控开关的电源电动势为，电阻箱的阻值为。若设计要求当流过电磁继电器的电流为时，光控开关闭合，则此时的照度约为___________lx。为了节约用电，需要降低光照度值，应该把电阻箱的阻值调___________。
【答案】 串联 短接 ## 减小 0.6 小
【解析】（1）[1] 因要同时满足光线较暗、有活动声音时才打开的要求，所以光控和声控开关必须是串联关系。
（2）[2] 多用电表测电阻的步骤是机械调零，选挡位，再欧姆调零，最后测量读数。所以选挡后应进行欧姆调零，即将红、黑表笔短接，调节欧姆调零旋钮，使指针指在表盘右侧零刻线上。
[3] 欧姆表的读数可估读一位或不估读。电磁继电器的等效电阻为
[4] 观察丙图可知，随光照强度的增加，光敏电阻的阻值减小。
（3）[5] 由闭合电路欧姆定律有
解得
由图丙可知此时照度为；
[6] 要降低光照度值，即要在低照度条件下才打开，光敏电阻阻值变大，要在继电器电流为时亮灯，由闭合电路欧姆定律可知，需调小电阻箱阻值。
2．如图所示，图2为一个自动筛选鸡蛋大小的装置，可以筛选出两类大小不同的鸡蛋。当不同大小的鸡蛋传送到压力秤上时，压力秤作用在压力传感器电阻R1上，其电阻值随压力秤所受压力的变化图像如图2所示。R2是可调节电阻，其两端电压经放大电路放大后可以控制电磁铁是否吸动衔铁并保持一段时间。当电压超过某一数值时电磁铁可以吸动衔铁使弹簧下压，鸡蛋就进入B通道。已知电源电动势E=6V，内阻不计，R2调节为10Ω。
（1）由图1可知，压力传感器的电阻值R1随压力的增大而_______（填：“增大、减小”）。
（2）从B通道通过的是_______鸡蛋（填：“大、小”）。
（3）由两个图可知，若R2两端的电压超过3V时，电磁铁可以吸动衔铁向下，则选择的大鸡蛋对压力秤的压力要大于_______N。（保留到小数点后两位）
（4）要想选择出更大的鸡蛋，需要把电阻R2的阻值调______（填：“大、小”）。
【答案】 减小 大 0.45##0.46##0.47##0.48
小
【解析】（1）[1]由图1可知F越大R越小，即压力传感器的电阻值R1随压力的增大而减小。
（2）[2]当鸡蛋质量较大时，压力秤作用于R1的压力F较大，则R1较小，令通过R2的电流较大，故R2两端电压较大，经过放大电路放大后电压超过某一数值时电磁铁可以吸动衔铁使弹簧下压，鸡蛋就进入B通道。所以从B通道通过的是大鸡蛋。
（3）[3]根据闭合电路欧姆定律
解得
R1=10Ω
由图1，当R1=10Ω时，F=0.47N。所以选择的打鸡蛋对压力秤的压力要大于0.47N。
（4）[4]要选出更大的鸡蛋，即要相同的鸡蛋送到压力秤时，令R2两端的电压较原来的小，所以需要把R2的阻值调小。
3．已知一热敏电阻当温度从10℃升至60℃时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变化关系，部分电路如图1所示。（各电表均视为理想电表）
（1）实验时，将热敏电阻置于温度控制室中，记录不同温度下电压表和毫安表的示数，计算出相应的热敏电阻阻值。若某次测量中电压表和毫安表的示数分别为5.5V和3.0mA，则此时热敏电阻的阻值为___________kΩ（保留2位有效数字）。实验中得到的该热敏电阻阻值R随温度t变化的曲线如图（a）所示。
（2）将热敏电阻从温控室取出置于室温下，测得达到热平衡后热敏电阻的阻值为2.2kΩ，由图（a）求得，此时室温为___________℃（保留3位有效数字）。
（3）利用实验中的热敏电阻可以制作温控报警器，其电路的一部分如图（b）所示。图中，E为直流电源（电动势为10V，内阻可忽略）；当温度升高时热敏电阻的电压将___________（选填“升高”或“降低”），当图中的输出电压达到或超过6.0V时，便触发报警器（图中未画出）报警，则图中___________（选填“”或“”）应使用热敏电阻，若要求开始报警时环境温度为40℃，另一固定电阻的阻值应为___________kΩ（保留2位有效数字）。
【答案】 1.8 25.5 降低 1.8
【解析】(1)[1]根据欧姆定律，可得
(2)[2]达到热平衡后热敏电阻的阻值为2.2kΩ，由图（a）求得，此时室温为25.5℃；
(3)[3][4]由图（a）可得，当温度升高时热敏电阻的电阻将降低，根据闭合电路欧姆定律，有
即电路中电流增大，由外电路的分压原理易知，定值电阻的电压必定增大，则热敏电阻的电压降低，依题意，环境温度高，输出电压升高，报警器报警，所以图中R1应使用热敏电阻；
[5]若要求开始报警时环境温度为40℃，由图（a）可得
又
解得
4．为了减少碳排放，减少能源浪费。一些公共场所使用光控开关控制照明系统，光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为Lx）：
（1）某光敏电阻R在不同照度下的阻值如下表：
根据表中已知数据，由图像法可求出照度为0.6Lx时的电阻约为______kΩ。
（2）若利用直流电源为电磁铁供电，利用照明电源为路灯供电。为达到天亮灯熄、天暗灯亮的效果，下列可行的电路是______。
（3）从上题选择的电路图中为使天色更暗时才点亮路灯，应适当地______（选填“增大”或“减小”）滑动变阻器的电阻。
【答案】 甲 减小
【解析】（1）[1]根据表格数据画出图像
可直接读出电阻约为。
（2）[2]根据光敏电阻的电阻阻值随光照强度的增大而减小，所以白天时光敏电阻的阻值小，电路中的电流大，电磁铁将被吸住，静触点与C接通；晚上时光线暗，光敏电阻的阻值大，电路中电流小，所以静触点与B接触，所以要达到晚上灯亮，白天灯灭，则路灯应该接在AB之间，故可行的电路时甲图。
（3）[3]由于光变暗时，电阻变大，分压变大，所以为使天色更暗时才点亮路灯，应适当减小滑动变阻器的电阻。
5．为了节能环保，一些公共场所使用光控开关控制照明系统。光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强，照度越大，照度单位为lx）。
（1）某光敏电阻R在不同照度下的阻值如下表，根据表中已知数据，在如图甲的坐标系中描绘出了阻值随照度变化的曲线。由图像可求出照度为0.6lx时的电阻约为__________kΩ。
（2）如图乙，是街道路灯自动控制设计电路，利用直流电源为电磁铁供电，利用照明电源为路灯供电。为达到天亮灯熄、天暗灯亮的效果，路灯应接在____________（填“AB”或“BC”）之间。
【答案】 2.8kΩ AB
【解析】（1）[1]从图像上可以看出当照度为0.6lx时的电阻约为；
（2）[2]当天亮时，光敏电阻的阻值变小，所以回路中电流增大，则衔铁被吸下来，此次触片和下方接触，此时灯泡应该熄灭，所以灯泡应接在AB之间。
6．初中物理学习了电磁继电器，某同学学习了高中物理的传感器后，用电源、电磁继电器、滑动变阻器、开关、导线等仪器设计了一个高温报警器，要求是：正常情况绿灯亮，温度过高时电铃报警。电路如图所示，图中仪器还不完整。请完成以下问题：
（1）图中的甲还需要放入的元件是________；
A．随温度升高电阻阻值增大的热敏电阻
B．随温度升高电阻阻值减小的热敏电阻
（2）电路正确连接之后，该同学调试过程发现报警时温度比预期偏高了一点点。为了安全起见，要求在温度更低一点时就开始报警，则需要调节滑动变阻器的滑片往________（选填“左”或“右”）移动一点。
【答案】 B 右
【解析】（1）[1]由题意，正常情况绿灯亮，此时电磁继电器不工作，即电磁铁磁性较小，通过电磁铁的电流较小，所以在正常温度时，甲的电阻较大；当温度过高时，甲的电阻应减小，从而使通过电磁铁的电流增大，使电磁继电器工作，所以图中的甲还需要放入的元件是随温度升高电阻阻值减小的热敏电阻。
故选B。
（2）[2]要求在温度更低一点时就开始报警，需要电流在温度更低一点就达到原先报警时的电流，则需要减小滑动变阻器接入电路的阻值，调节滑动变阻器的滑片往右移动一点。
7．某同学为定性探究光敏电阻阻值随光照强度变化的关系，设计了如图（a）所示的电路。所用器材有：置于暗箱（图中虚线区域）中的光敏电阻RG、小灯泡和刻度尺；阻值为R的定值电阻；理想电压表V；电动势为E、内阻为r的电源；开关S；导线若干。
实验时，先按图（a）连接好电路，然后改变暗箱中光源到光敏电阻的距离d，记录电压表的示数U，获得多组数据如下表。
回答下列问题：
（1）光敏电阻阻值RG与电压表示数U的关系式为RG=___________（用E、r、R、U表示）；
（2）在图（b）的坐标纸上补齐数据表中所给的第二组数据点，并作出U-d的非线性曲线：( )
（3）依据实验结果可推断：光敏电阻的阻值随着光照强度的减小而___________（填“增大”或“减小”）；
（4）该同学注意到智能手机有自动调节屏幕亮度的功能，光照强度大时屏幕变亮，反之变暗。他设想利用光敏电阻的特性，实现“有光照射光敏电阻时，小灯泡变亮；反之变暗”的功能，设计了如图（c）所示电路，则电路中___________（填“R1”或“R2”）为光敏电阻，另一个为定值电阻。
【答案】 见解析 增大 R2
【解析】（1）[1]由闭合电路欧姆定律得
解得
（2）[2]作出第二组数据点，用平滑的曲线连起来,如图所示。
（3）[3]由题知，当d增大，光照强度减小，U减小，由
可得RG增大。
（4）[4]若R1为光敏电阻，因为光照强度变大，R1电阻减小，由“串反并同”可知灯泡变暗；若R2为光敏电阻，光照强度变大，R2电阻减小，通过灯泡的电流增大，灯泡变亮，故R2为光敏电阻。
8．城市街道的路灯用光敏电阻作为传感器控制路灯电路的开关，实现自动控制。光敏电阻的阻值随照射光的强弱而变化，作为简化模型，可以近似认为，照射光较强(如白天)时电阻几乎为0；照射光较弱(如夜晚)时电阻接近于无穷大。利用光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭，在夜晚打开。电磁开关的内部结构如图所示。1、2两接线柱之间是励磁线圈，3、4两接线柱分别与弹簧片和触点连接。当励磁线圈中电流大于50 mA时，电磁铁吸合铁片，弹簧片和触点分离，3、4断开；电流小于50 mA时，3、4接通。励磁线圈中允许通过的最大电流为100 mA。
（1）利用以下器材设计一个自动控制路灯的电路，在虚线框中画出电路原理图( ) ；
光敏电阻R1，符号为
灯泡L，额定功率40 W，额定电压36 V，符号为
保护电阻R2，符号为
电磁开关，符号为
蓄电池E，电压36 V，内阻很小；开关S，导线若干。
（2）回答下列问题：
①如果励磁线圈的电阻为200 Ω，励磁线圈允许加的最大电压为____V，保护电阻R2的阻值范围是____Ω；
②在有些应用电磁开关的场合，为了安全，往往需要在电磁铁吸合铁片时，接线柱3、4之间从断开变为接通。为此，电磁开关内部结构应如何改造？请结合本题中电磁开关内部结构图说明____。
【答案】 20 160~520 见解析
【解析】（1）[1]要使光敏电阻能够对电路进行控制，且有光照时灯泡熄灭，则光敏电阻应与1、2串联，灯泡与3、4串联，电路图如下图所示
（2）[2]由题意知，最大电流为100 mA，励磁线圈电阻为200 Ω，则有
[3]允许通过励磁线圈的电流最大值为100 mA，允许通过的电流最小值为50 mA，则有
，
则阻值范围应为160~520Ω。
[4]把触点从弹簧片右侧移到弹簧片左侧，保证当电磁铁吸合铁片时，3、4之间接通；不吸合时，3、4之间断开。
物理观念
通过安培力的理解，进一步完善场的物质观，并从电磁场的观点认识其物质观念、运动和相互作用。
科学思维
（1）能够定性地对安培力的方向问题进行分析，找出规律，形成结论。
（2）能够运用电流的磁效应、安培力的知识对电流间相互作用进行分析，进一步建立电与磁的关系。
科学探究
经历探究安培力方向的实验过程，学会设计实验、观察现象、分析结果、归纳总结的科学探究方法。
科学态度与责任
（1）体会到相关物理量之间的方向关系是客观存在的规律；而定则只是便于人们用以了解、记忆它们之间的方向关系，是主观的。应用定则时既要严格统一，又要灵活多变。
（2）通过知识应用的实例，感受物理中科学技术与社会的紧密联系，体会科学知识的应用价值，进一步增强学生的学习动力和科学意识。
照度/Lx
0.2
0.4
0.6
0.8
1.0
1.2
电阻/
5.8
3.7
2.3
2.0
1.8
d/cm
8.50
10.00
12.00
13.50
15.00
17.00
18.50
20.00
22.00
23.50
25.00
U/mV
271.0
220.0
180.0
156.7
144.9
114.0
94.8
89.5
78.6
72.5
65.0
