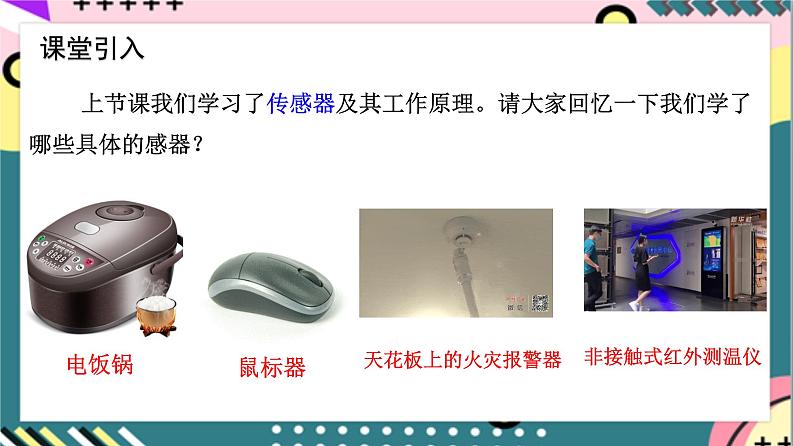

上节课我们学习了传感器及其工作原理。请大家回忆一下我们学了哪些具体的感器？
原理： 当磁铁靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用！
实验1、门窗防盗报警装置

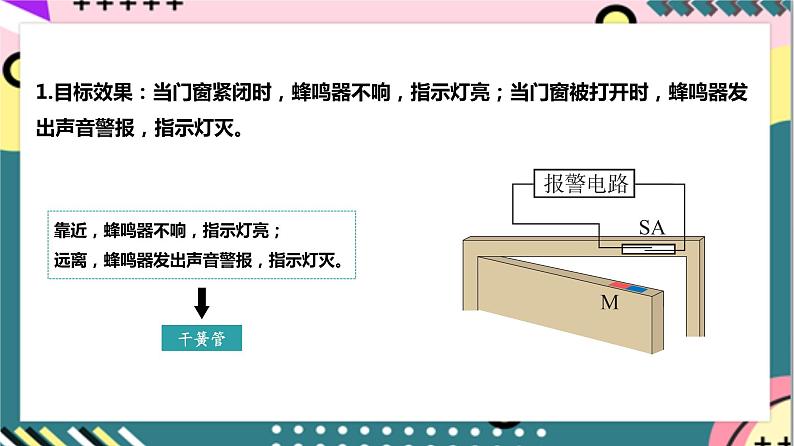

1.目标效果：当门窗紧闭时，蜂鸣器不响，指示灯亮；当门窗被打开时，蜂鸣器发出声音警报，指示灯灭。
靠近，蜂鸣器不响，指示灯亮；远离，蜂鸣器发出声音警报，指示灯灭。
当门窗紧闭时，磁体M靠近干簧管SA，干簧管两个簧片被磁化相吸而接通继电器线圈K，使继电器工作。继电器的动触点c与常开触点a接通，发光二极管LED发光，显示电路处于正常工作状态。
当门窗开启时，磁体离开干簧管，干簧管失磁断开，继电器被断电。继电器的动触点c与常闭触点b接通，蜂鸣器H发声报警。
闭合电路开关S，系统处于防盗状态。
（1）连接电路前，要先判断一下干簧管是否可以正常工作。用磁体直接靠近干簧管，观察簧片能否正常动作。（2）确定各元件可以正常工作后，按照图所示连接电路。（3）接通电源后，将磁体靠近和离开干簧管，分别观察实验现象。
光控路灯可以根据光照的变化自动开启或关闭。怎样能够在天色暗到一定程度时让路灯自动开启，而在天明时自动熄灭?
光控路灯可以根据光照的变化自动开启或关闭。
作为放大电流，以及控制电路通断的作用
可调电阻、限流电阻、光敏电阻、暗电阻、亮电阻、三极管、发光二极管、继电器、小灯泡、二极管、电源
当环境的光比较强时,光敏电阻RG的阻值很小,三极管不导通,发光二极管或继电器所在的回路相当于断路,即发光二极管不工作;继电器处于常开状态,小灯泡L不亮。
当环境的光比较弱时,光敏电阻RG的阻值变大,三极管导通,且获得足够的基极电流,产生较大的集电极电流,点亮发光二极管或驱动继电器吸合而点亮小灯泡L。
强光→RG很小→三极管不导通→小灯泡不亮。
弱光→RG很大→三极管有大电流→小灯泡亮。
4.实验操作及实验现象
（1）按照图所示连接电路，检查无误后，接通电源。（2）让光敏电阻RG受到白天较强的自然光照射，调节电阻R1使发光二极管LED或小灯泡L刚好不发光。（3）遮挡RG，当光照减弱到某种程度时，就会看到发光二极管LED或小灯泡L发光。（4）让光照加强，当光照强到某种程度时，则发光二极管LED或小灯泡L熄灭。
1、要想在天更暗时路灯才会亮，应该把R1的阻值调大些还是调小些？为什么？ 应该把R1的阻值调大些，这样要使斯密特触发器的输入端A电压达到某个值（如1.6V），就需要RG的阻值达到更大，即天色更暗。2、用白炽灯模仿路灯，为何要用到继电器？ 由于集成电路允许通过的电流较小，要用白炽灯泡模仿路灯，就要使用继电器来启闭工作电路．
电磁继电器的工作原理
当线圈 A中通电时，铁芯中产生磁场，吸引衔铁B向下运动，从而带动动触点D向下与E接触，将工作电路接通，当线圈A中电流为零时，电磁铁失去磁性，衔铁B在弹簧作用下拉起，带动触点D与E分离，自动切断工作电路．
天较亮时，光敏电阻RG阻值较小，斯密特触发器输入端A电势较低，则输出端Y输出高电平，线圈中无电流，工作电路不通；天较暗时，光敏电阻RG电阻增大，斯密特触发器输入端A电势升高，当升高到一定值，输出端Y由高电平突然跳到低电平，有电流通过线圈A，电磁继电器工作，接通工作电路，使路灯自动开启；天明后，RG阻值减小，斯密特触发器输入端A电势逐渐降低，降到一定值，输出端 Y突然由低电平跳到高电平，则线圈A不再有电流，则电磁继电器自动切断工作电路的电源，路灯熄灭．
实验3、温度传感器的应用1 电熨斗
原理:热胀冷缩 常温下两触点分离。温度升高，两种金属膨胀性能不同，双金属片形状发生变化，使触点接触。
1.双金属片温度传感器
2.双金属片温度传感器在电熨斗中的应用
思考与讨论：①常温下，上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？
答：常温下，上、下触点应是接触的，但温度过高时，由于双金属片受热膨胀系数不同，上部金属膨胀大，下部金属膨胀小，则双金属片向下弯曲，使触点分离，从而切断电源，停止加热．温度降低后，双金属片恢复原状，重新接通电路加热，这样循环进行，起到自动控制温度的作用．
思考与讨论：②熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何使用调温旋钮来实现的？
答：熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，此时可通过调温旋钮调节升降螺丝，升降螺丝带动弹性钢片升降，从而改变触点接触的难易，达到控制在不同温度的目的．
实验3、温度传感器的应用2 电饭锅
1 温度传感器的主要元件是什么？
2 感温铁氧体的组成物质是什么？
氧化锰、氧化锌和氧化铁粉末混合烧结而成
3 感温铁氧体有何特点？什么是“居里点”？
常温下具有铁磁性，能够被磁体吸引，温度达到103℃，失去铁磁性．
居里点，又称居里温度，即指103℃。
1 开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。
2 水沸腾后，锅内大致保持100℃不变。
3 饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．
4 如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103℃”，电饭锅不能自动断电。只有水烧干后，温度升高到103℃才能自动断电。
1.连贯地叙述电饭锅的工作过程 ?
开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态，则触点接通，电热板通电加热，水沸腾后，由于锅内保持100℃不变，故感温磁体仍与永磁体相吸，继续加热，直到饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．
1、如图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。乙图为其简化示意图。安装时，将磁条固定在门上，主机安装在与其等高的门框边缘，门关上时，两者刚好靠近在一起。当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声。下列有关说法正确的是（ ）A.触发器内是一个开关，当主机与磁条靠近时，开关是断开的 B. 触发器可以由铜制成C.磁条的两极对调后，该报警器不能正常工作 D. 本装置是利用电流的磁效应工作的
2、如图所示是温度自动报警器的工作原理图，图中1是电磁铁、2是衔铁、3是触点、4是水银温度计(水银导电).则下列说法正确的是( )A.温度高于警戒温度时，电铃不报警、指示灯亮B.温度低于警戒温度时，电铃报警、指示灯熄灭C.温度高于警戒温度时，指示灯亮、电铃报警D.温度低于警戒温度时，指示灯亮、电铃不报警
3、如图所示为某会议厅安装的火灾报警系统的原理图，装置用一耐火的不透明材料制成的外罩罩住，罩内的发光二极管和光电三极管用一不透明的挡板隔开，没有险情时光电三极管不能收到发光二极管所发出的光，此时光电三极管的电阻较高。则下列说法正确的是( ) A.当会议厅发生火灾时，罩内的烟雾对光有散射作用，散射的光照射到光电三极管上使其电阻变小而报警B.当会议厅发生火灾时，进入罩内的烟雾挡住了光线，使得光电三极管的电阻变大而报警C.当会议厅发生火灾时，光电三极管的温度升高，使得光电三极管的电阻变小而报警D.当会议厅发生火灾时，由于环境气体的浓度变大而报警
太阳能热水器中的有哪些传感器，如何实现的自动上水功能？
