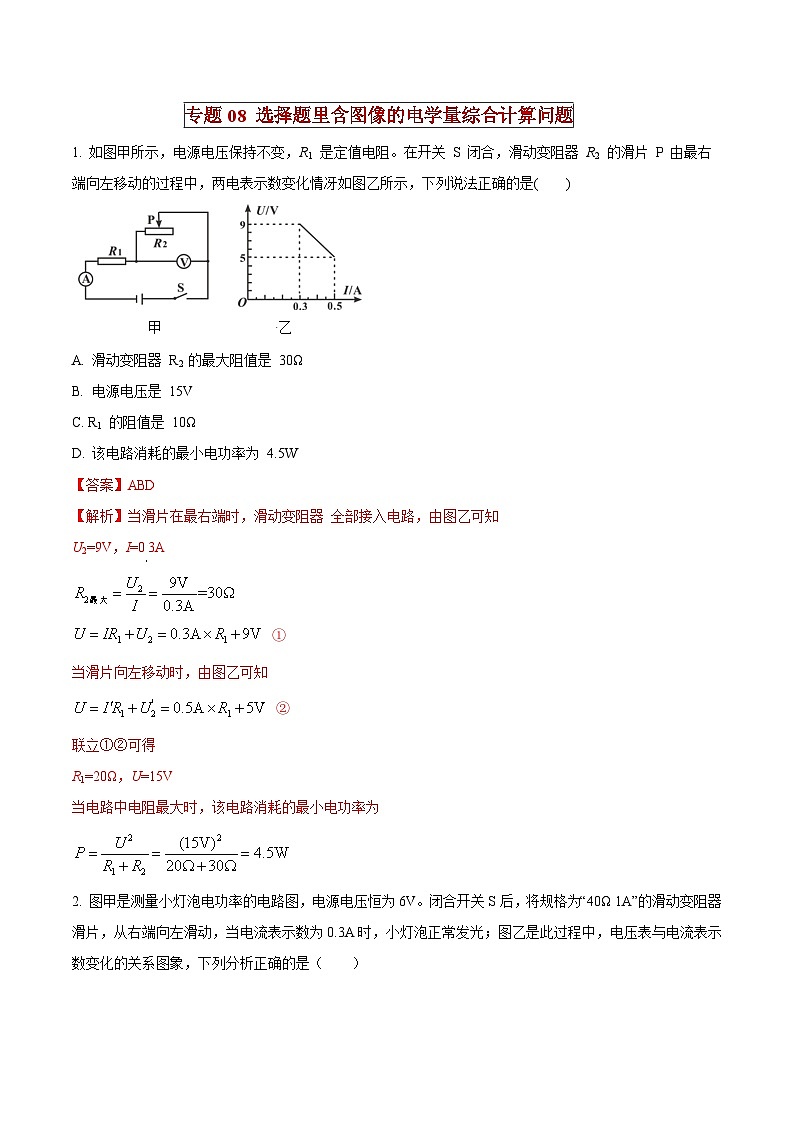

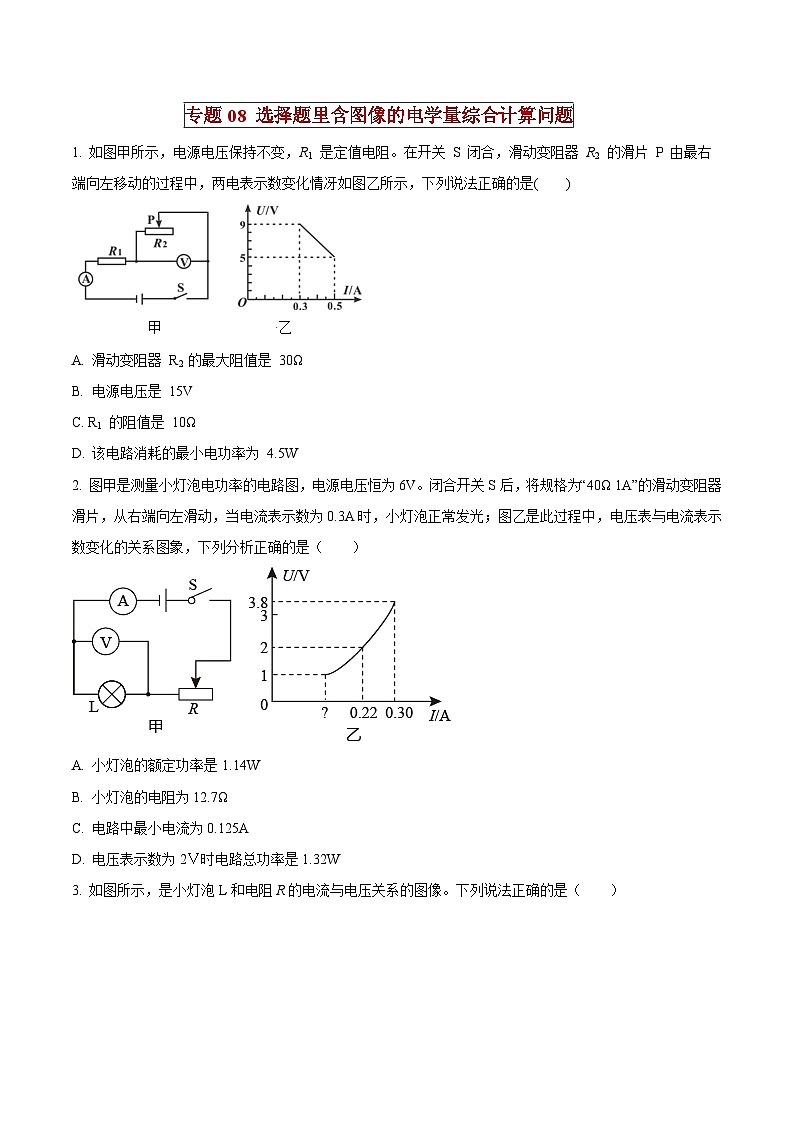

中考物理二轮复习压轴题精练专题08 选择题里含图像的电学量综合计算问题（2份，原卷版+解析版）

这是一份中考物理二轮复习压轴题精练专题08 选择题里含图像的电学量综合计算问题（2份，原卷版+解析版），文件包含中考物理二轮复习压轴题精练专题08选择题里含图像的电学量综合计算问题原卷版docx、中考物理二轮复习压轴题精练专题08选择题里含图像的电学量综合计算问题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。

A. 滑动变阻器 R2 的最大阻值是 30Ω
B. 电源电压是 15V
C. R1 的阻值是 10Ω
D. 该电路消耗的最小电功率为 4.5W
【答案】ABD
【解析】当滑片在最右端时，滑动变阻器 全部接入电路，由图乙可知
U2=9V，I=03A

①
当滑片向左移动时，由图乙可知
②
联立①②可得
R1=20Ω，U=15V
当电路中电阻最大时，该电路消耗的最小电功率为

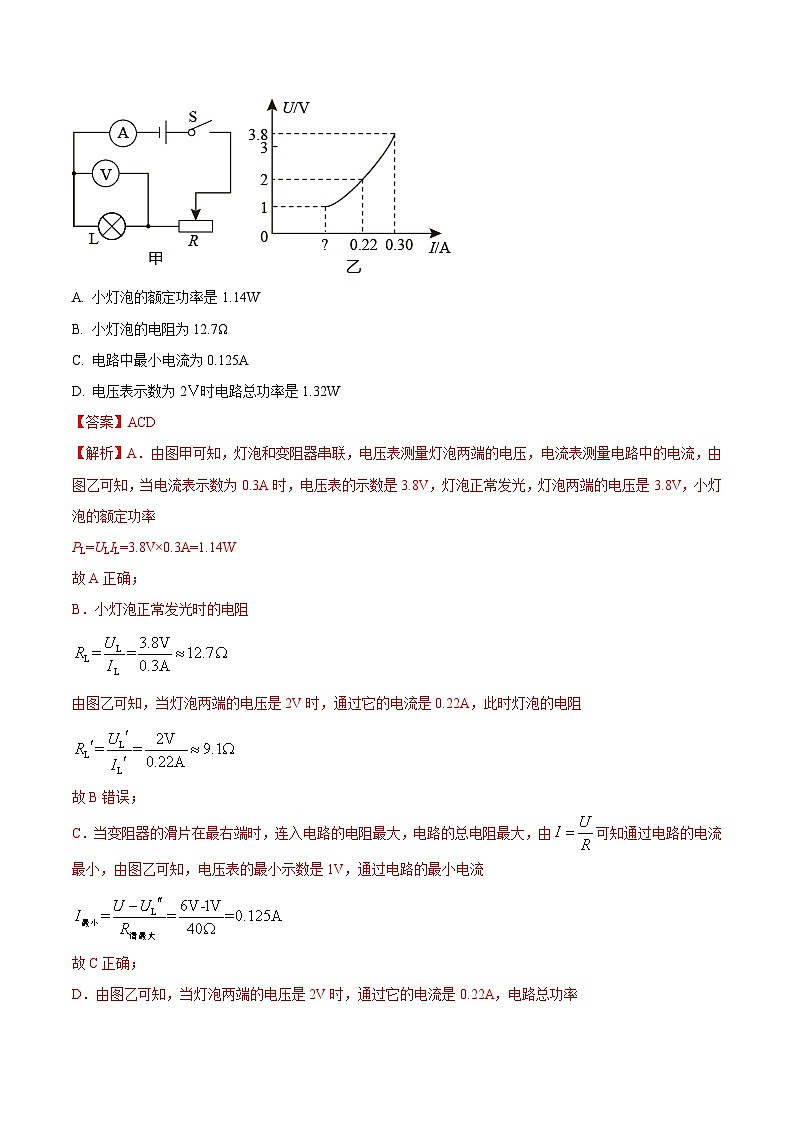

2. 图甲是测量小灯泡电功率的电路图，电源电压恒为6V。闭合开关S后，将规格为“40Ω 1A”的滑动变阻器滑片，从右端向左滑动，当电流表示数为0.3A时，小灯泡正常发光；图乙是此过程中，电压表与电流表示数变化的关系图象，下列分析正确的是（ ）
A. 小灯泡的额定功率是1.14W
B. 小灯泡的电阻为12.7Ω
C. 电路中最小电流为0.125A
D. 电压表示数为2Ｖ时电路总功率是1.32W
【答案】ACD
【解析】A．由图甲可知，灯泡和变阻器串联，电压表测量灯泡两端的电压，电流表测量电路中的电流，由图乙可知，当电流表示数为0.3A时，电压表的示数是3.8V，灯泡正常发光，灯泡两端的电压是3.8V，小灯泡的额定功率
PL=ULIL=3.8V×0.3A=1.14W
故A正确；
B．小灯泡正常发光时的电阻

由图乙可知，当灯泡两端的电压是2V时，通过它的电流是0.22A，此时灯泡的电阻

故B错误；
C．当变阻器的滑片在最右端时，连入电路的电阻最大，电路的总电阻最大，由可知通过电路的电流最小，由图乙可知，电压表的最小示数是1V，通过电路的最小电流

故C正确；
D．由图乙可知，当灯泡两端的电压是2V时，通过它的电流是0.22A，电路总功率
P=UIL″=6V×0.22A=1.32W
故D正确。

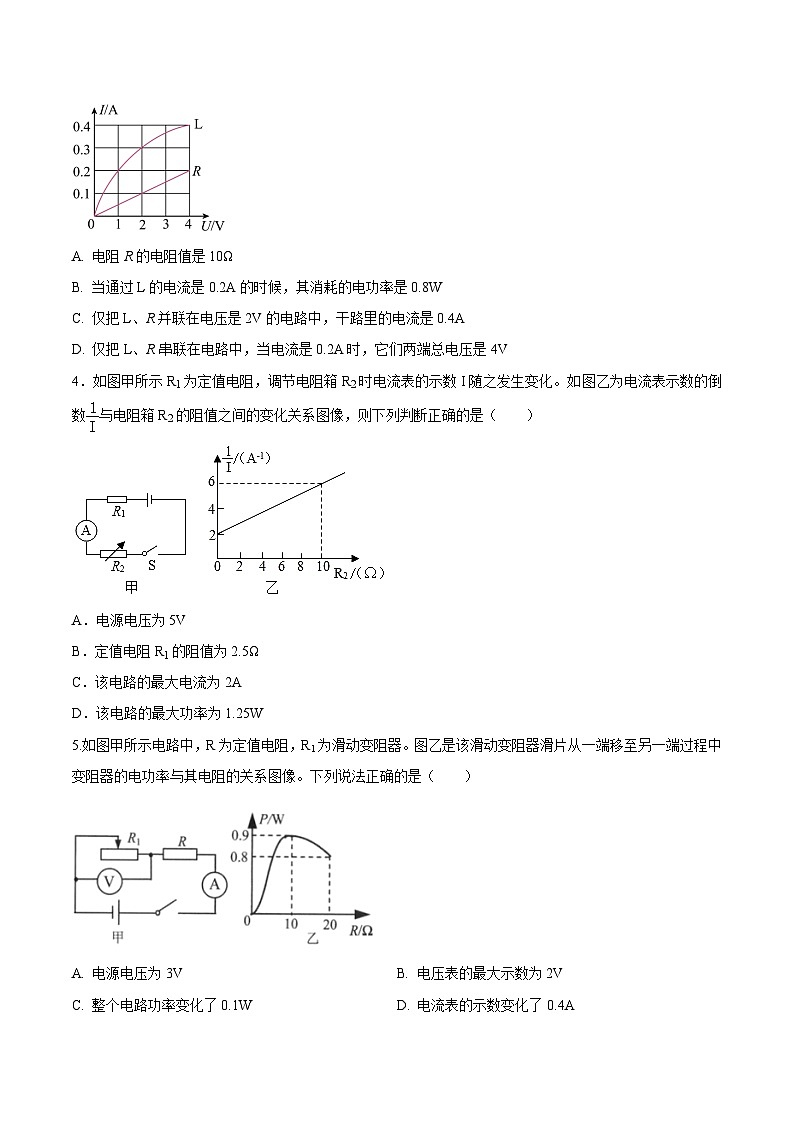

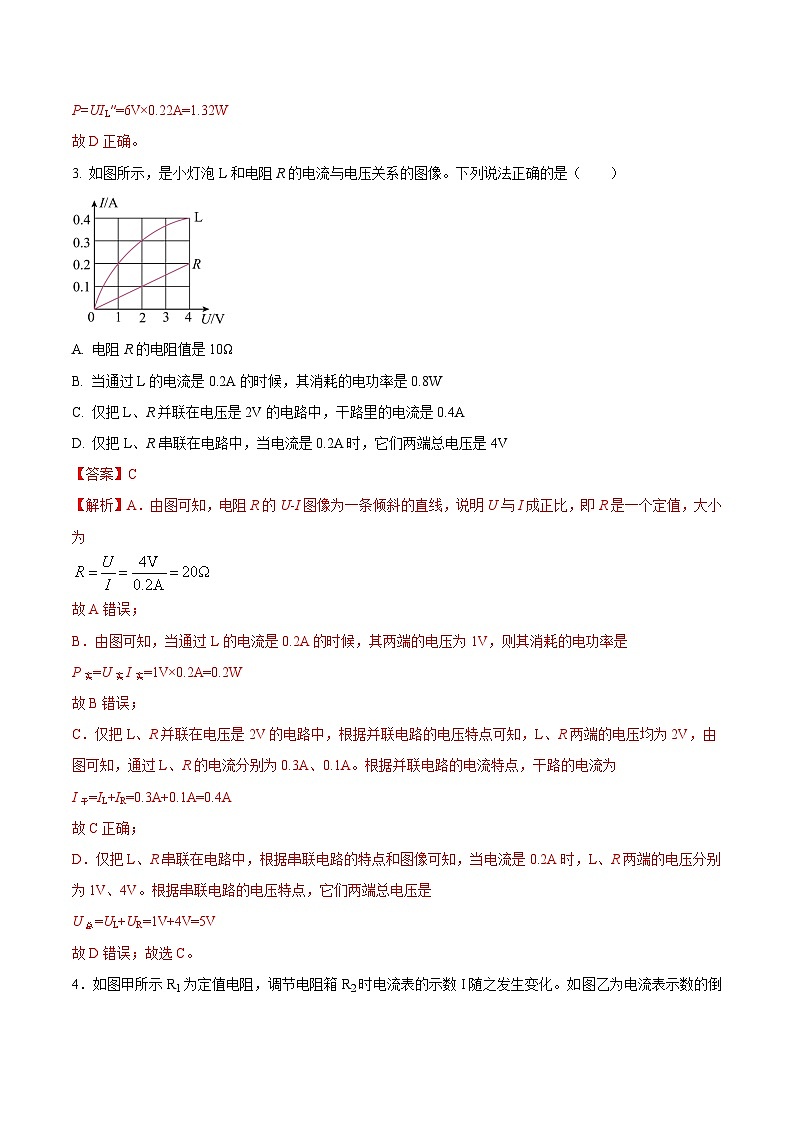

3. 如图所示，是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（ ）
A. 电阻R的电阻值是10Ω
B. 当通过L的电流是0.2A的时候，其消耗的电功率是0.8W
C. 仅把L、R并联在电压是2V的电路中，干路里的电流是0.4A
D. 仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V
【答案】C
【解析】A．由图可知，电阻R的U-I图像为一条倾斜的直线，说明U与I成正比，即R是一个定值，大小为
故A错误；
B．由图可知，当通过L的电流是0.2A的时候，其两端的电压为1V，则其消耗的电功率是
P实=U实I实=1V×0.2A=0.2W
故B错误；
C．仅把L、R并联在电压是2V的电路中，根据并联电路的电压特点可知，L、R两端的电压均为2V，由图可知，通过L、R的电流分别为0.3A、0.1A。根据并联电路的电流特点，干路的电流为
I干=IL+IR=0.3A+0.1A=0.4A
故C正确；
D．仅把L、R串联在电路中，根据串联电路的特点和图像可知，当电流是0.2A时，L、R两端的电压分别为1V、4V。根据串联电路的电压特点，它们两端总电压是
U总=UL+UR=1V+4V=5V
故D错误；故选C。
4．如图甲所示R1为定值电阻，调节电阻箱R2时电流表的示数I随之发生变化。如图乙为电流表示数的倒数与电阻箱R2的阻值之间的变化关系图像，则下列判断正确的是（ ）
A．电源电压为5V
B．定值电阻R1的阻值为2.5Ω
C．该电路的最大电流为2A
D．该电路的最大功率为1.25W
【答案】D
【解析】由电路图可知，R1与R2串联，电流表测电路中的电流，
由图乙可知，当R2＝0Ω时总电阻最小，电路中的电流最大，＝2A﹣1，则电路中的电流I1＝0.5A，故C错误；
此时只有R1接入电路，由I＝可得，电源的电压：
U＝I1R1＝0.5A×R1 ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
由图乙可知，当R2＝10Ω时，＝6A﹣1，则此时电路中的电流I2＝A，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：U＝I2（R1+R2）＝A×（R1+10Ω）﹣﹣﹣﹣﹣﹣﹣﹣﹣②
因电源的电压不变，
所以，0.5A×R1＝A×（R1+10Ω），
解得：R1＝5Ω，故B错误；
电源的电压U＝I1R1＝0.5A×5Ω＝2.5V，故A错误；
根据电路图可知当R2＝0Ω时，只有R1接入电路，此时电路中电流最大，电路消耗的功率最大，
则P最大＝UI最大＝2.5V×0.5A＝1.25W，故D正确。
5.如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。下列说法正确的是（ ）
A. 电源电压为3VB. 电压表的最大示数为2V
C. 整个电路功率变化了0.1WD. 电流表的示数变化了0.4A
【答案】D
【解析】ABD．由图可知，当P在最左端时，R1全部接入电路并与R串联，电压表测R1两端的电压，由图乙可知，变阻器的最大阻值是20Ω，其对应的功率是0.8W，由串联分压可知变阻器两端的电压最大，电压表的最大示数
U最大=
最小电流
I最小==0.2A
当变阻器接入电路的电阻为R时，其消耗的电功率最大
P=I2R=
当R=R1=10Ω
时，其电功率最大，由图可知变阻器的最大功率0.9W，通过电路的电流
I==0.3A
电源电压
U=I(R+R1)=0.3A×(10Ω+10Ω)=6V
当变阻器的滑片滑动到阻值最小处，只有R接入电路，电路中最大电流
I最大==0.6A
电流表的示数变化了
ΔI=I最大-I最小=0.6A-0.2A=0.4A
故AB错误，D正确；
C．整个电路功率的变化量
ΔP=UΔI=6V×0.4A=2.4W故C错误
6. 我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（ ）
A. 气敏电阻主要由超导体材料制成
B. 图甲中通过R1的电流保持不变
C. 检测气体的酒精浓度越大，R2阻值越大
D. 检测气体的酒精浓度越大，电压表示数越大
【答案】D
【解析】AC．由图乙可知，气敏电阻R2的阻值不为0，且随气体酒精浓度的增大而减小，而超导体的阻值为0，故AC错误；
B．由图乙可知，气敏电阻R2的阻值随气体酒精浓度的增大而减小，根据串联电路的电阻特点可知，电路中的总电阻会改变，而电源电压不变，再根据欧姆定律可知，电路中的电流会改变，故B错误；
D．由图乙可知，检测气体的酒精浓度越大，气敏电阻R2的阻值越小，根据串联电路的电阻特点可知，电路中的总电阻会变小，而电源电压不变，再根据欧姆定律可知，电路中的电流会变大，由公式U=IR可知，定值电阻R1两端的电压变大，而电压表测的就是定值电阻R1两端电压，所以电压表示数变大，故D正确。
故选D。
7. 图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中正确的是（ ）
A. 图线a是电流表A的示数随电压表V1的示数变化关系图象
B. 当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C. 电源电压是6V
D. 定值电阻阻值是10Ω
【答案】ACD
【解析】A．通过定值电阻的电流与定值电阻两端电压成正比，所以图线b是对应的是定值电阻，a对应滑动变阻器。由甲图可知，电压表V1测定值电阻两端电压，故A正确；
BD．定值电阻的阻值
滑动变阻器的最大阻值
当电压表V1、V2的示数相等时，即滑动变阻器的最值等于定值电阻的阻值，此时滑动变阻器的阻值
故B错误，D正确；
C．当电流为0.1A时，V1和V2的示数分别为1V和5V，串联电路中，电源电压等于各用电器两端电压之和，故电源电压为6V，故C正确。故选ACD。
8. 某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，如图所示。以下是小组成员的交流内容，其中正确的是（ ）
A. 图甲是定值电阻的图像
B. 对R1、R2的电阻值分别取平均值可以使测量结果更准确
C. 将R1和R2并联时，R1、R2的电功率可能相等
D. 将R1和R2串联接在5V电源两端，R1、 R2的电阻之比为3 ：2
【答案】ACD
【解析】A．由图甲可知，通过电阻的电流与导体两端的电压成正比
图甲是定值电阻R1的图像，故A正确；
B．图甲是定值电阻的图像， 对R1的电阻值取平均值可以使测量结果更准确；由图乙可知，R2两端的电压为1V时，电阻值为
R2两端的电压为2V时，电阻值为
R2两端的电压为4V时，电阻值为
R2的阻值随两端所加电压的变化而变化，不是定值电阻，对R2的电阻值取平均值没有意义，故B错误；
C．通过图像可知，将R1和R2并联接在4V的电源上时，通过R1、R2的电流相等，根据可知，通过两个电阻的电功率相等，故C正确；
D．将R1和R2串联接在5V的电源两端，由图像可知，R1两端的电压为3V，R2两端的电压为2V，此时通过R1、 R2的电流均为0.15A，由计算可知，电阻R1的阻值
电阻R1的阻值
电阻之比为
故D正确。故选ACD。
9. 如图所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为（ ）
A. 4V 10Ω B. 4V 20Ω C. 6V 10Ω D. 6V 20Ω
【答案】D
【解析】由电路图知道，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。当滑片位于b端时，接入电路中的电阻为零，电路中的电流最大，由图乙知道，电路中的电流Ib=0.6A，由知道，电源的电压
U=IbR1=0.6A×10Ω=6V
当滑片位于a端时，接入电路中的电阻最大，电路中的电流最小，电压表的示数最大，由图乙知道，电路中的最小电流Ia=0.2A，电压表的示数U2=4V，由知道，滑动变阻器的最大阻值
故D符合题意。故选D。
10. 如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下，移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图像，下列说法正确的是（ ）
A. 定值电阻的阻值是
B. 电源电压为
C. 滑动变阻器连入电路的阻值变化范围是
D. 当滑动变阻器的滑片移至中点时，电流表的示数是
【答案】BD
【解析】AB．由乙图可知，当电路电流为0.6A时，滑动变阻器接入电路阻值为0，当电路电流为0.2A时，滑动变阻器两端电压为3V，则电源电压
解得
故A错误，B正确；
C．当电路电流为0.6A时，滑动变阻器接入电路阻值为0，当电路电流为0.2A时，滑动变阻器接入电路阻值
则滑动变阻器连入电路的阻值变化范围是0~15Ω，故C错误；
D．当滑动变阻器的滑片移至中点时，滑动变阻器接入电路阻值
电流表的示数
故D正确。故选BD。
11. 图示为电阻R1和R2的I-U图像，由图可知（ ）
A. R1的阻值为5Ω
B. R1的阻值小于R2的阻值
C. 将R1、R2串联接入电路，通电后R1两端电压大于R2两端的电压
D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
【答案】C
【解析】AB．由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。当电压为1V时，通过电阻R1和R2的电流分别为0.10A、0.20A，由欧姆定律可知，电阻R1和R2的阻值分别为
由计算可知，R1的阻值大于R2的阻值。故AB不符合题意；
C．将R1、R2串联接入电路，由串联电路电流处处都相等可知，通过电阻R1和R2的电流相同，因R1的阻值大于R2的阻值，由U=IR可知，通电后R1两端的电压大于R2两端的电压。故C符合题意；
D．将R1、R2并联接入电路，根据并联电路的电压特点可知，电阻R1和R2两端的电压相等，因R1的阻值大于R2的阻值，由可知，通电后通过R1的电流小于通过R2的电流。故D不符合题意。故选C。
12. 图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（ ）
A. 电源电压为5VB. R的最大阻值为20Ω
C. R=10Ω时，其功率最大D. R=15Ω时，电路消耗的功率为1.8W
【答案】D
【解析】A．由图甲可知，滑动变阻器R和定值电阻R0串联，电压表测R两端的电压；由图乙可知，当变阻器阻值为5Ω时，其两端电压为3V；当变阻器两端电压为10Ω时，其两端电压为4V，由串联电路中的电压规律和电源电压不变可得
……①
……②
由①②解得U=6V，R0=5Ω
故A错误；
B．由图乙可知，R的最大阻值应大于20Ω，故B错误；
C．R的功率
由上式可知，当R=R0=5Ω
时，滑动变阻器有最大电功率。故C错误；
D．当R=15Ω时，电路消耗的功率为
故D正确。故选D。
13.随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（ ）
A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力
B. 当检测区没有油桃时，电路中的电流最大
C. 检测区油桃质量越大，电路中的总功率越大
D. 检测区油桃质量越小，电压表的示数越大
【答案】C
【解析】A．因为油桃随传送带一起向右匀速运动，所以油桃与传送带之间没有发生相对运动、也没有相对运动的趋势，则油桃在水平方向上不受摩擦力的作用，故A错误；
B．由电路图可知，压敏电阻与电阻R0串联，电压表测量定值电阻R0两端的电压，当检测区没有油桃时，压敏电阻R受到的压力为零，由图乙可知，此时压敏电阻的阻值最大，由串联电路的电阻规律可知，电路中的电阻最大，电源电压不变，由欧姆定律可知，此时电路中的电流最小，故B错误；
C．检测区油桃质量越大，压敏电阻R受到的压力越大，由图乙可知，压敏电阻R受到的压力越大，压敏电阻R的阻值越小，由串联电路的电阻特点可知，电路中的总电阻越小，电源电压不变，由可知，电路中的总功率越大，故C正确；
D．检测区油桃质量越小，压敏电阻R受到的压力越小，由图乙可知，压敏电阻R受到的压力越小，压敏电阻R的阻值越大，由串联电路的电阻特点可知，电路中的总电阻越大，电源电压不变，由欧姆定律可知，电路中的电流越小，由可知，定值电阻R0两端的电压越小，即电压表的示数越小，故D错误。故选C。
14. 如图所示是电阻甲和乙的I﹣U图像，下列选项对图像信息判断错误的是（ ）
A. 甲是一个定值电阻，阻值为5Ω
B. 当乙两端的电压为2.5V时，其阻值为5Ω
C. 将甲和乙串联，若电路中电流为0.3A．则电路的总功率为0.6W
D. 将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A
【答案】D
【解析】A．从图中可以看出甲电阻的电流随着电压增大而增大，并且成正比例关系，故可判断甲是一个定值电阻，阻值为
故A正确，不符合题意；
B．当乙两端的电压为2.5V时，由表可知其电流为0.5A，故由欧姆定律可得其阻值为5Ω，故B正确，不符合题意；
C．将甲和乙串联，若电路中电流为0.3A，从表中可得此时乙电阻电流为0.3A时，其两端电压为0.5V，甲电阻两端电压为1.5V，故总的电压为2V，由功率公式
故C正确，不符合题意；
D．将甲和乙并联，若电源电压为1V，根据图表可知此时通过乙电阻的电流为0.4A，通过甲电阻的电流为0.2A，故干路中电流应该为0.6A，故D错误，符合题意。故选D。
15. 如图甲所示的电路，为定值电阻，闭合开关，调节滑动变阻器的阻值，记录电压表、电流表的示数，作出关系图象如图乙①所示。已知某小灯泡的图象如图乙②所示，现用该小灯泡替换图甲中的滑动变阻器，电路其他元件不变。则此时小灯泡的实际功率为（ ）
A. 0.1WB. 0.2WC. 0.3WD. 0.75W
【答案】B
【解析】由图甲知道，定值电阻R0与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，电流表测量电路中的电流；当滑动变阻器滑片移到最左端时，滑动变阻器被短路，电压表示数为0，由图乙知道，此时电路中的电流I=0.3A，根据欧姆定律可得，电源电压
U=IR0=0.3A×R0———①
由图乙知道，当电流表示数为I1=0.2A时，电压表示数为UR=1V，根据欧姆定律和串联电路的电压特点可得，电源电压
U=UR+I1R0=1V+0.2A×R0———②
联立①②两式解得，电源电压与定值电阻分别是
U=3V R0=10Ω
用小灯泡替换图甲中的滑动变阻器，电路其他元件不变，则小灯泡与定值电阻R0串联，根据串联电路特点结合图乙知道，当电路中的电流I′=0.2A，小灯泡两端电压为UL=1V时，电源电压
U=UL+I′R0=1V+0.2A×10Ω=3V
此时小灯泡的实际功率
PL=ULI′=1V×0.2A=0.2W
故B正确。故选B。
16. 小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（ ）
A. 图乙中曲线A表示电阻R的I-U关系图象
B. 当电源电压为4V时，电流表示数为0.5A
C. 当电源电压为4V时，小灯泡L的实际功率为1.6W
D. 如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W
【答案】D
【解析】A．通过定值电阻R的电流I与电压U成正比，故应为图乙中曲线B表示，故A错误；
B．如图所示，灯泡与电阻R并联，电流表测干路电流，当电源电压为4V时，灯泡与电阻R两端电压都为4V，由图乙可知，灯泡电流为0.3A，电阻R电流为0.1A，电流表示数为
故B错误；
C．当电源电压为4V时，灯泡电流为0.3A，小灯泡L的实际功率为
故C错误；
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，灯泡与电阻R电流相同，且两端电压之和为10V，从图乙可查得电流为0.2A时，灯泡两端电压为2V，电阻R两端电压为8V，电路消耗的总功率为
故D正确。故选D。
17. 在“探究电流与电压的关系”实验中，小何同学根据得到的实验数据绘制了电阻和的图像，如图所示，下列说法正确的是（ ）
A. 与的阻值之比是1∶2
B. 与串联接在3V的电源两端，消耗的功率是0.9W
C. 与串联接在3V的电源两端，通过与的电流之比是2∶1
D. 与并联接在3V的电源，电路消耗的总功率是2.7W
【答案】D
【解析】A．由图可知，当R1两端的电压是6V时，通过R1的电流是0.6A，R1的阻值

当R2两端的电压是3V时，通过R2的电流是0.6A，R2的阻值
R1和R2的阻值之比

故A错误；
B．与串联接在3V的电源两端，通过电路的电流

消耗的功率是
P1=I2R1=(0.2A)2×10Ω=0.4W
故B错误；
C．与串联接在3V的电源两端，由串联电路电流的规律可知，通过与的电流相等，它们的电流之比是1∶1，故C错误；
D．与并联接在3V的电源，电路消耗的总功率

故D正确。故选D。
18. 如图甲所示，电源电压保持不变，闭合开关S，调节电阻箱。电压表示数与电流表示数关系图像如图乙所示，其中I0是电阻箱阻值为零时的电流，则下列说法正确的是（ ）
A. 定值电阻R0阻值大小
B. 电阻箱两端电压随电流增大而增大
C. 电路消耗的总功率最大值在数值上等于图形S3与S4的面积之和
D. 电阻箱消耗的电功率最大值在数值上等于图形S1的面积
【答案】D
【解析】A．电阻箱阻值为零时的电流为I0，此时电路中只直接入了R0，电压表示数为U0，根据公式，可得R0的电阻为，故A错误；
B．电路中的电流越大，电路中电阻箱接入电路中的阻值越小，电阻箱两端的电压越小，故B错误；
C．当电阻箱接入电路阻值为零时，电路消耗的电功率最大，根据公式P=UI可知，电路消耗的最大电功率为
图形S3与S4的面积之和为，故C错误；
D．如图所示，电阻箱与定值电阻串联，电阻箱的最大功率为
当接入电路中的电阻箱的阻值等于R0时，电阻箱消耗的电功率最大，此时电路中的电流为，电路中的电阻箱消耗的最大电功率为
图形S1的面积为
故D正确。故选D。
19．某型号电饭煲有加热和保温功能，图甲为其内部电路原理图，当开关S接触点2时，该电饭煲处于 （选填“保温”或“加热”）状态，电阻R1的阻值是 Ω。图乙是该电饭煲一次做饭过程中电功率与时间的关系图像，则这次做饭消耗的电能是 J。
【答案】保温；60.5；6×105。
【解析】（1）由甲图可知，开关S接触点1时，只有R1连入电路中，S接触点2时，两电阻串联，
电源电压一定，开关接触点2时，电路的电阻较大，由P＝可知，电路消耗的功率较小，电饭煲处于保温状态；
开关接触点1时，电路的电阻较小，由P＝可知，电路消耗的功率较大，电饭煲处于加热状态。
（2）根据图乙可知，P加热＝800W，P保温＝200W，
由P＝可得，R1的阻值：R1＝＝＝60.5Ω。
（3）根据图乙可知，加热时间t加热＝10min＝600s；
保温时间t保温＝20min﹣10min＝10min＝600s，
则消耗的总电能：
W＝W加热+W保温＝P加热t加热+P保温t保温＝800W×600s+200W×600s＝6×105J。
