中考物理二轮复习压轴题精练专题23 综合应用题里的不含图像的电学综合计算问题（2份，原卷版+解析版）

这是一份中考物理二轮复习压轴题精练专题23 综合应用题里的不含图像的电学综合计算问题（2份，原卷版+解析版），文件包含中考物理二轮复习压轴题精练专题23综合应用题里的不含图像的电学综合计算问题原卷版docx、中考物理二轮复习压轴题精练专题23综合应用题里的不含图像的电学综合计算问题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
（1）小灯泡的电阻RL；
（2）滑动变阻器允许调节的阻值范围；
（3）电路消耗总功率的变化范围。

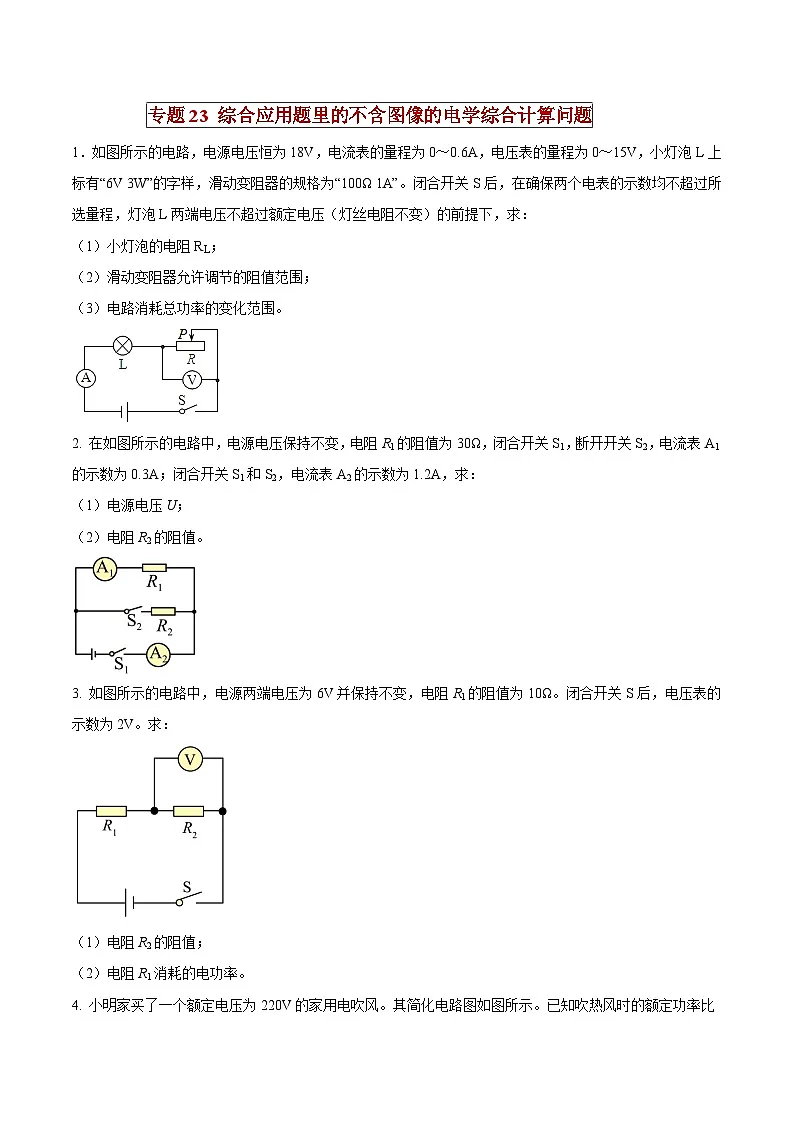

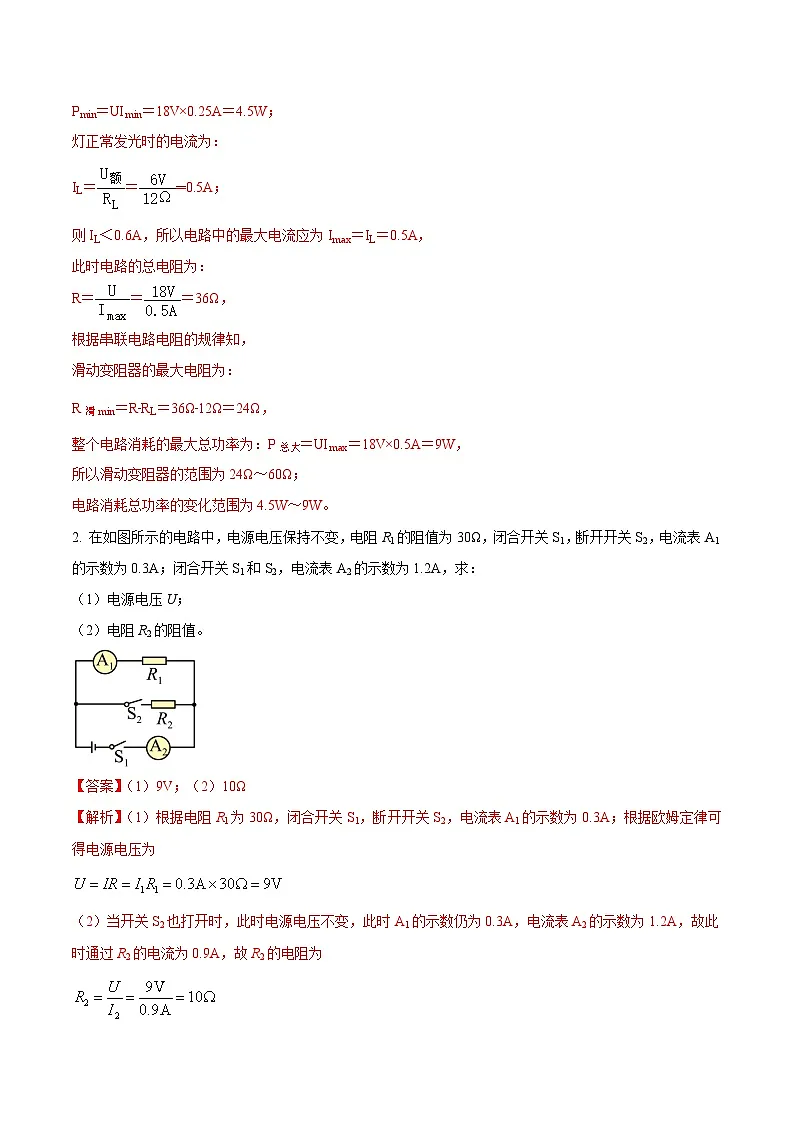

2. 在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S1，断开开关S2，电流表A1的示数为0.3A；闭合开关S1和S2，电流表A2的示数为1.2A，求：
（1）电源电压U；
（2）电阻R2的阻值。

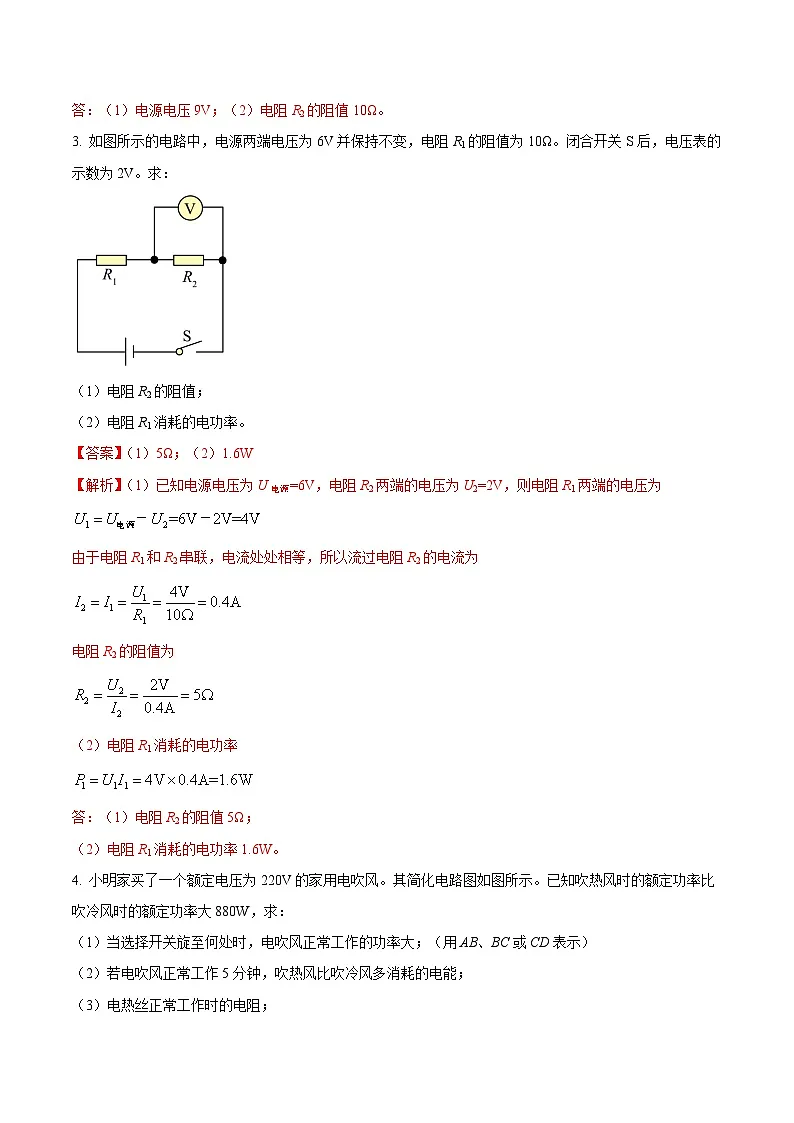

3. 如图所示的电路中，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电压表的示数为2V。求：
（1）电阻R2的阻值；
（2）电阻R1消耗的电功率。

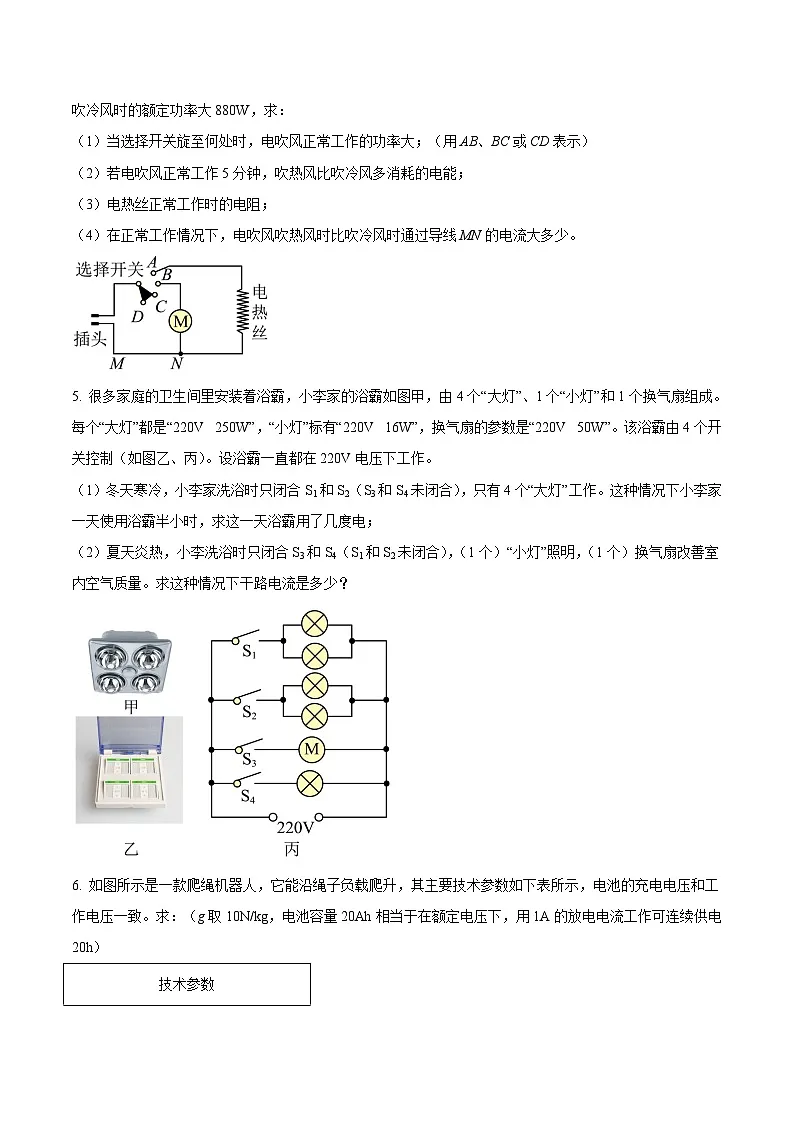

4. 小明家买了一个额定电压为220V的家用电吹风。其简化电路图如图所示。已知吹热风时的额定功率比吹冷风时的额定功率大880W，求：
（1）当选择开关旋至何处时，电吹风正常工作的功率大；（用AB、BC或CD表示）
（2）若电吹风正常工作5分钟，吹热风比吹冷风多消耗的电能；
（3）电热丝正常工作时的电阻；
（4）在正常工作情况下，电吹风吹热风时比吹冷风时通过导线MN的电流大多少。
5. 很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的参数是“220V 50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；
（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。求这种情况下干路电流是多少？

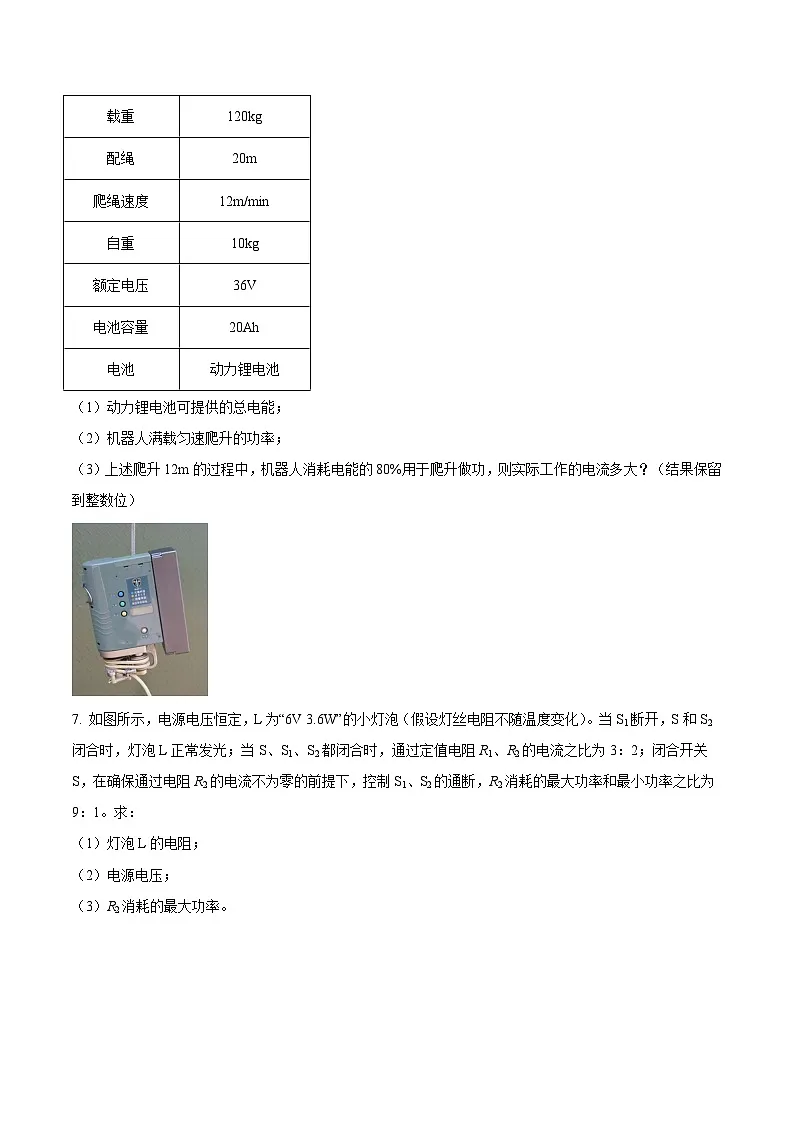

6. 如图所示是一款爬绳机器人，它能沿绳子负载爬升，其主要技术参数如下表所示，电池的充电电压和工作电压一致。求：（g取10N/kg，电池容量20Ah相当于在额定电压下，用1A的放电电流工作可连续供电20h）
（1）动力锂电池可提供的总电能；
（2）机器人满载匀速爬升的功率；
（3）上述爬升12m的过程中，机器人消耗电能的80%用于爬升做功，则实际工作的电流多大？（结果保留到整数位）
7. 如图所示，电源电压恒定，L为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。当S1断开，S和S2闭合时，灯泡L正常发光；当S、S1、S2都闭合时，通过定值电阻R1、R2的电流之比为3：2；闭合开关S，在确保通过电阻R2的电流不为零的前提下，控制S1、S2的通断，R2消耗的最大功率和最小功率之比为9：1。求：
（1）灯泡L的电阻；
（2）电源电压；
（3）R2消耗的最大功率。
8. 如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。
9. 厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：
（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 ______档（选填“高温”、“中温”或“低温”）；
（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；
（3）该蛋糕机正常工作时R2的电阻值；
（4）该蛋糕机低温挡的额定功率。
10. 某电热取暖器的简化电路如图所示，R1、R2为发热电阻。取暖器工作时，通过开关S1和S2实现低温、高温的挡位控制。已知高温挡功率为1320W，R1=55Ω。求：
（1）取暖器工作时通过R1的电流；
（2）取暖器处于低温挡时，工作1min产生的热量；
（3）R2的阻值。
11. 在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A，问：
（1）通过R1的电流是多少？
（2）R2阻值是多少？
（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2，要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？
12. 如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω，当闭合S1、断开S2时,为低温挡，电烘箱低温挡的额定功率为220W。求：
（1）低温挡正常工作时，电路中的电流；
（2）加热电阻R1的阻值；
（3）有一次，晶晶同学发现，电烘箱内温度比正常工作时低，她猜想可能是因为其工作时实际电压偏低所致。于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，发现在1分钟内电能表的转盘转了10转。电能表的铭牌如图乙所示，请通过计算判断，晶晶同学的猜想是否正确。（不考虑电阻值随温度的变化）
13.如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω；1A”，电流表量程为0~0.6A，电压表量程为0~3V，求：
（1）小灯泡L的电阻；
（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；
（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
技术参数
载重
120kg
配绳
20m
爬绳速度
12m/min
自重
10kg
额定电压
36V
电池容量
20Ah
电池
动力锂电池
额定电压/V
220
额定功率/W
高温1100
中温880
低温
