中考物理二轮复习压轴题精练专题06 选择题里的电路故障问题（2份，原卷版+解析版）

这是一份中考物理二轮复习压轴题精练专题06 选择题里的电路故障问题（2份，原卷版+解析版），文件包含中考物理二轮复习压轴题精练专题06选择题里的电路故障问题原卷版docx、中考物理二轮复习压轴题精练专题06选择题里的电路故障问题解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

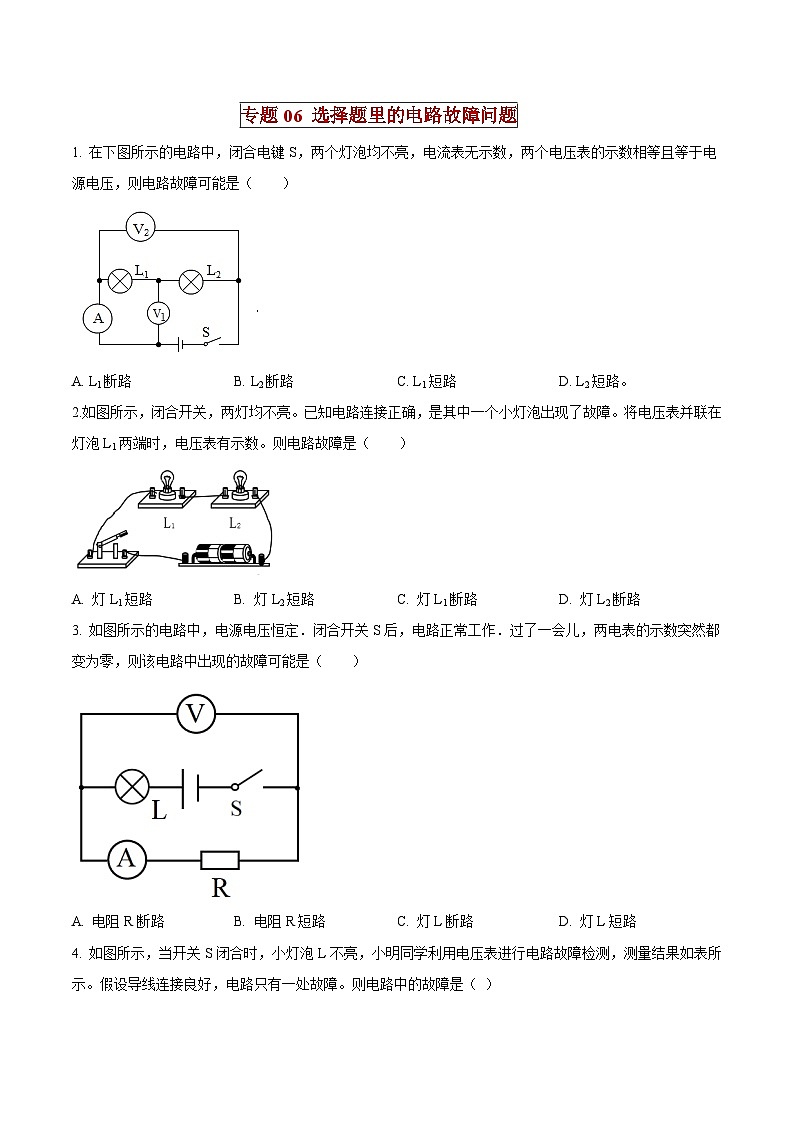

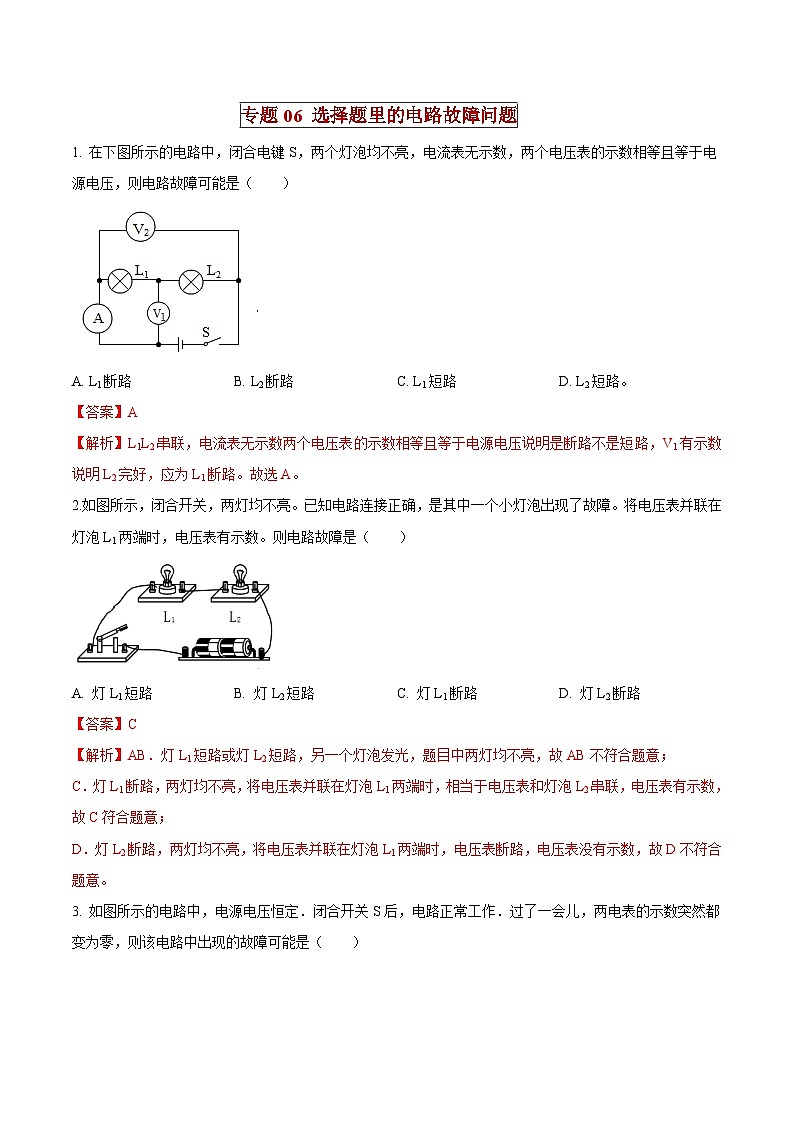

A. L1断路B. L2断路C. L1短路D. L2短路。
2.如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）
A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路

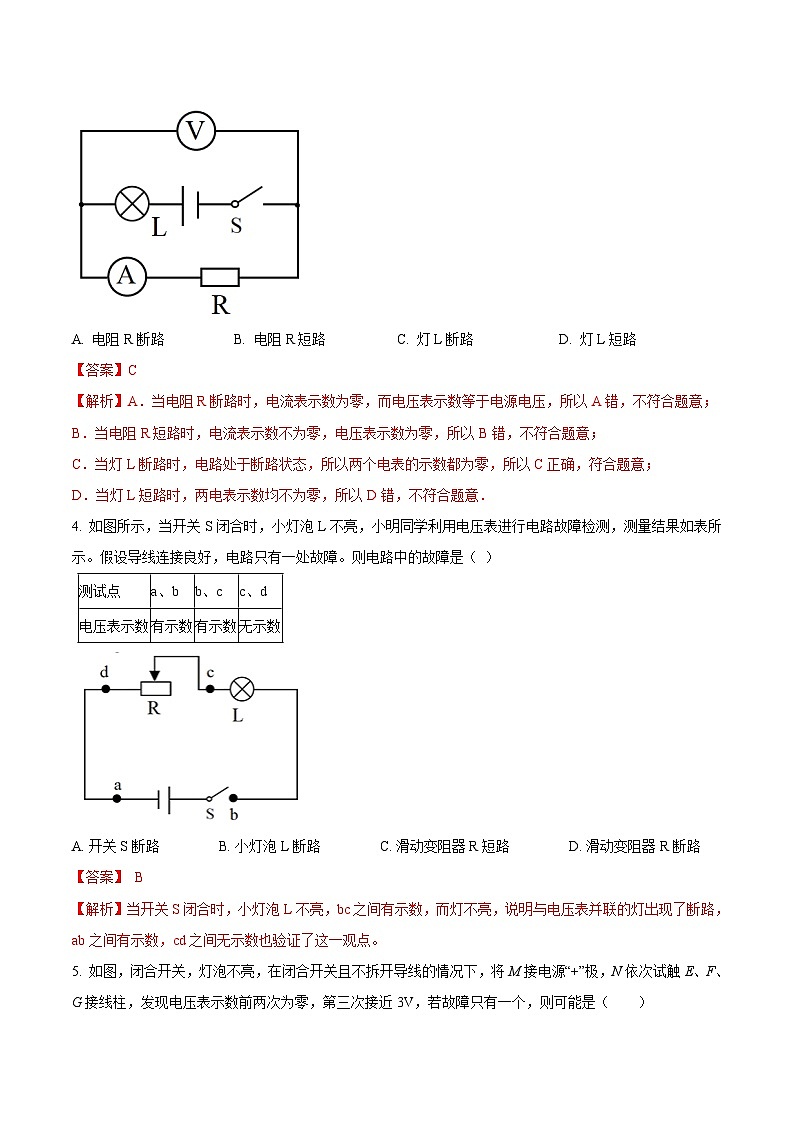

3. 如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）
A. 电阻R断路 B. 电阻R短路 C. 灯L断路 D. 灯L短路

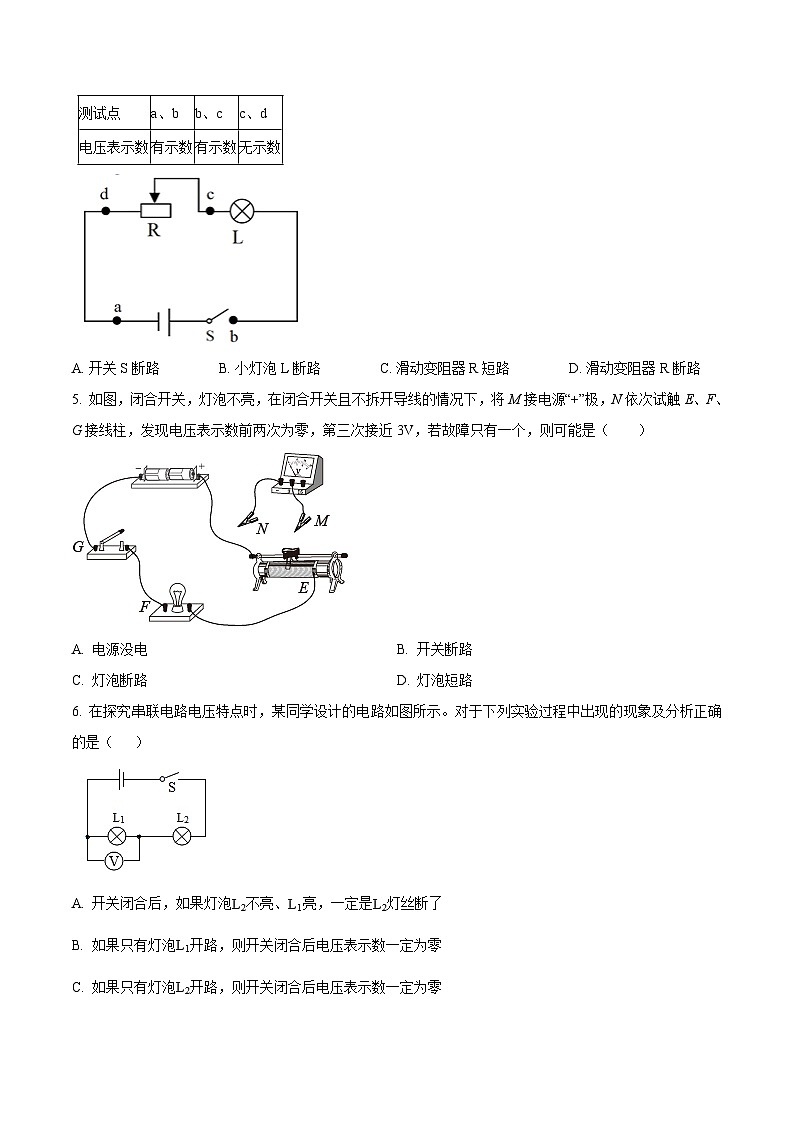

4. 如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
A. 开关S断路 B. 小灯泡L断路 C. 滑动变阻器R短路 D. 滑动变阻器R断路

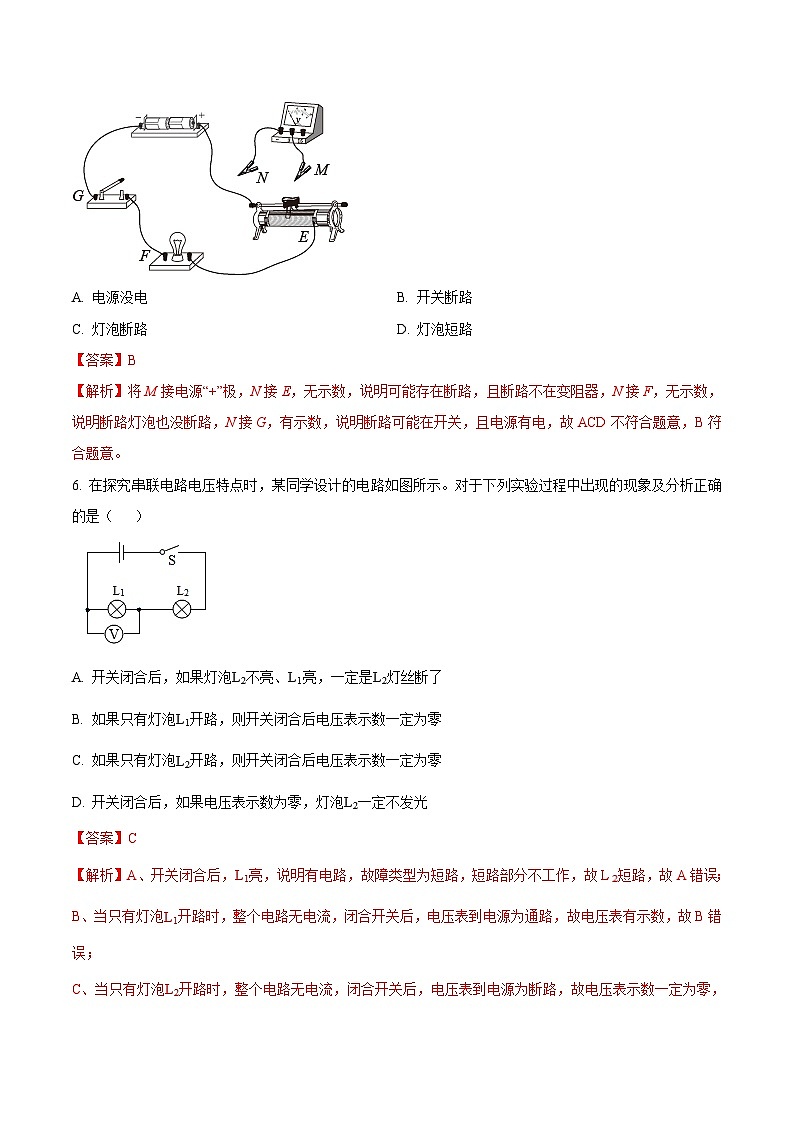

5. 如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A. 电源没电B. 开关断路
C. 灯泡断路D. 灯泡短路
6. 在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是（ ）
A. 开关闭合后，如果灯泡不亮、亮，一定是灯丝断了
B. 如果只有灯泡开路，则开关闭合后电压表示数一定为零
C. 如果只有灯泡开路，则开关闭合后电压表示数一定为零
D. 开关闭合后，如果电压表示数为零，灯泡一定不发光

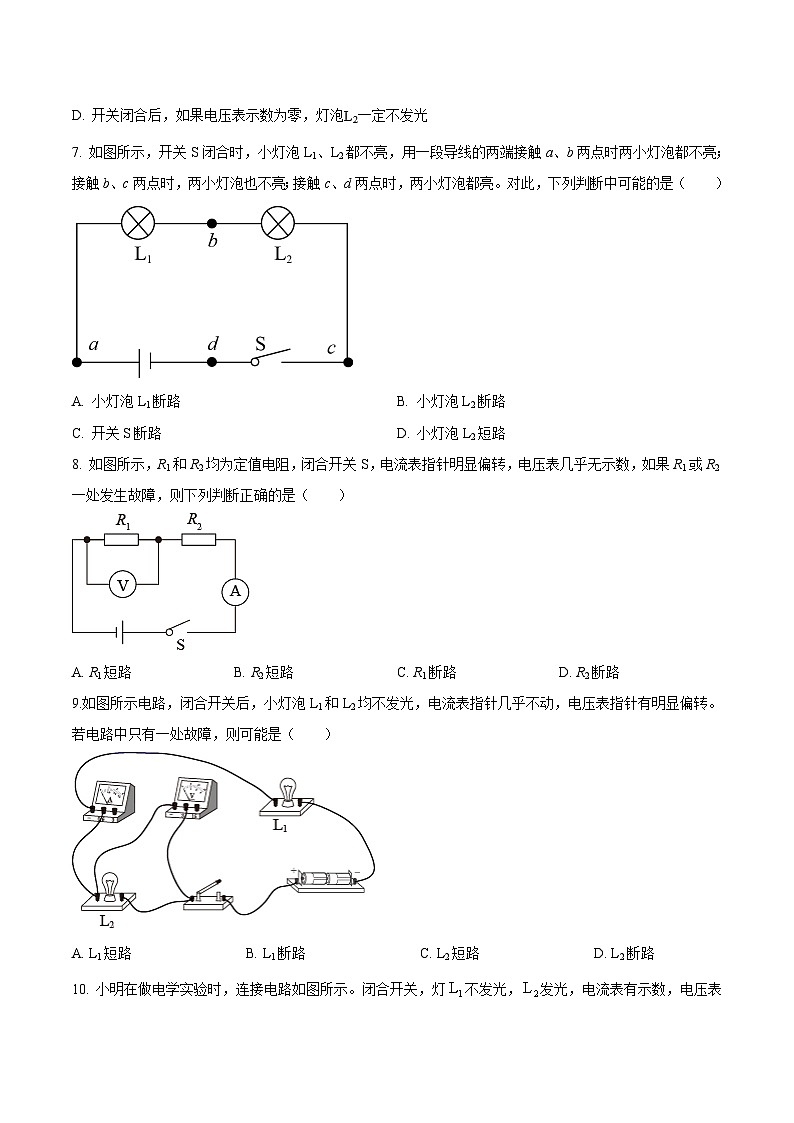

7. 如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A. 小灯泡L1断路B. 小灯泡L2断路
C. 开关S断路D. 小灯泡L2短路
8. 如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（ ）
A. R1短路B. R2短路C. R1断路D. R2断路
9.如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（ ）
A. L1短路 B. L1断路 C. L2短路 D. L2断路
10. 小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能（ ）
A. 电流表断路B. 电压表短路C. 灯断路 D. 灯短路
11.如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A. 短路B. 断路 C. 短路 D. 断路
12．如图是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是（ ）
A．灯泡断路
B．滑动变阻器接入电路的阻值过大
C．灯丝电阻值过大
D．滑动变阻器短路
13．如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表数为0V．由此可以判断电路的故障可能是（ ）
A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路
14. 在进行“探究串联电路电压特点”实验时，某同学设计电路如图所示。对于实验过程中出现的现象及分析正确的是（ ）
A. 如果只有灯泡L1断路，则开关闭合后电压表示数为零
B. 如果只有灯泡L2断路，则开关闭合后电压表示数为零
C. 开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路
D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路
15. 如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A. 电阻R1断路B. 电阻R1短路
C. 滑动变阻器R断路D. 滑动变阻器R短路
16.在如图所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）
灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
17.如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（ ）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电源接线处松脱 D．电流表损坏了
18．如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若仅有一处发生断路，则该处可能是（ ）
A．熔丝处B．P、M 间某处C．M、N 间某处D．N、Q 间某处
19．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。下列说法正确的是（ ）
A．和灯泡连接的开关接法正确
B．一定是B、D两点间经电热壶所在的电路部分出现短路
C．C、D两点间零线断路
D．入户零线至C点间导线断路
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数
