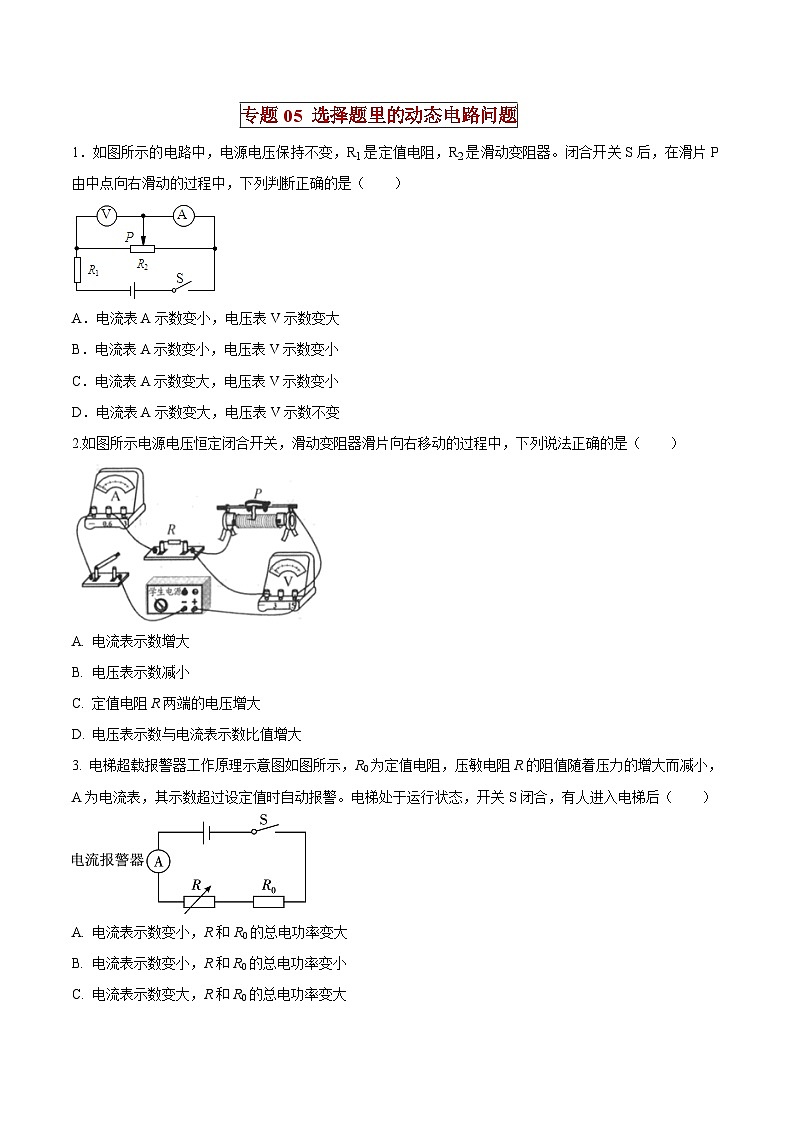

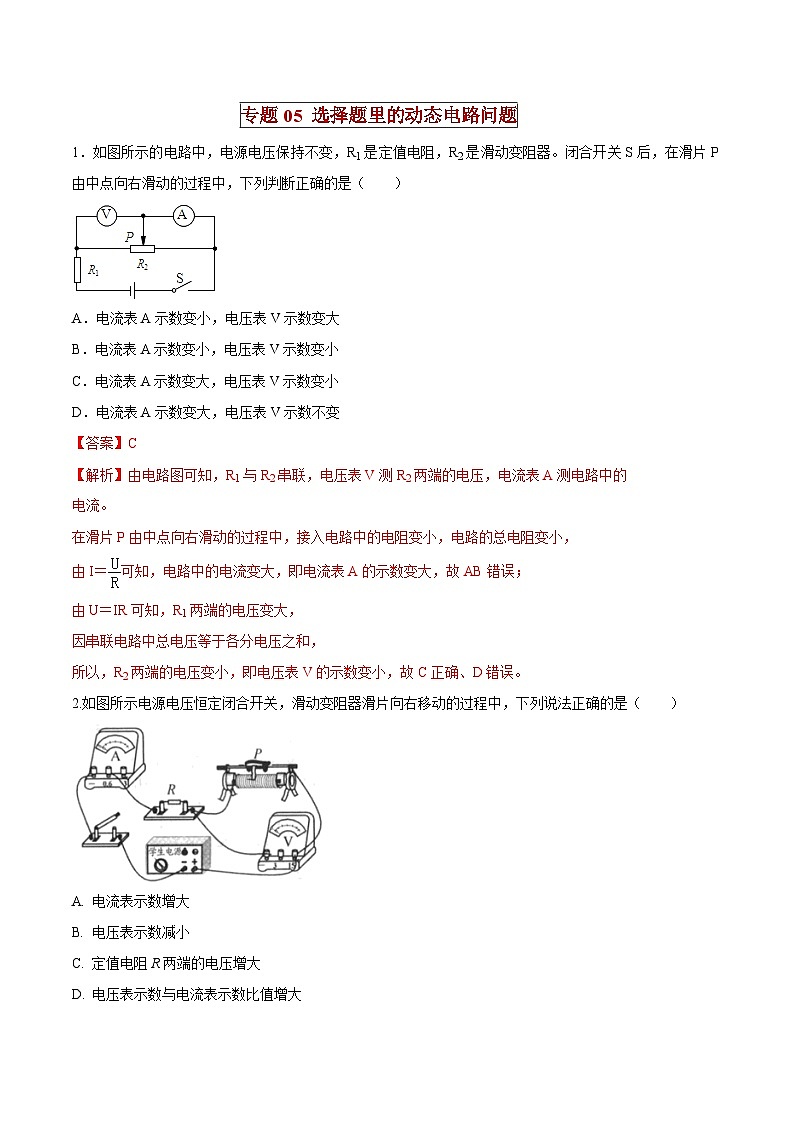

中考物理二轮复习压轴题精练专题05 选择题里的动态电路问题（2份，原卷版+解析版）

这是一份中考物理二轮复习压轴题精练专题05 选择题里的动态电路问题（2份，原卷版+解析版），文件包含中考物理二轮复习压轴题精练专题05选择题里的动态电路问题原卷版docx、中考物理二轮复习压轴题精练专题05选择题里的动态电路问题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
2.如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（ ）
A. 电流表示数增大
B. 电压表示数减小
C. 定值电阻R两端的电压增大
D. 电压表示数与电流表示数比值增大

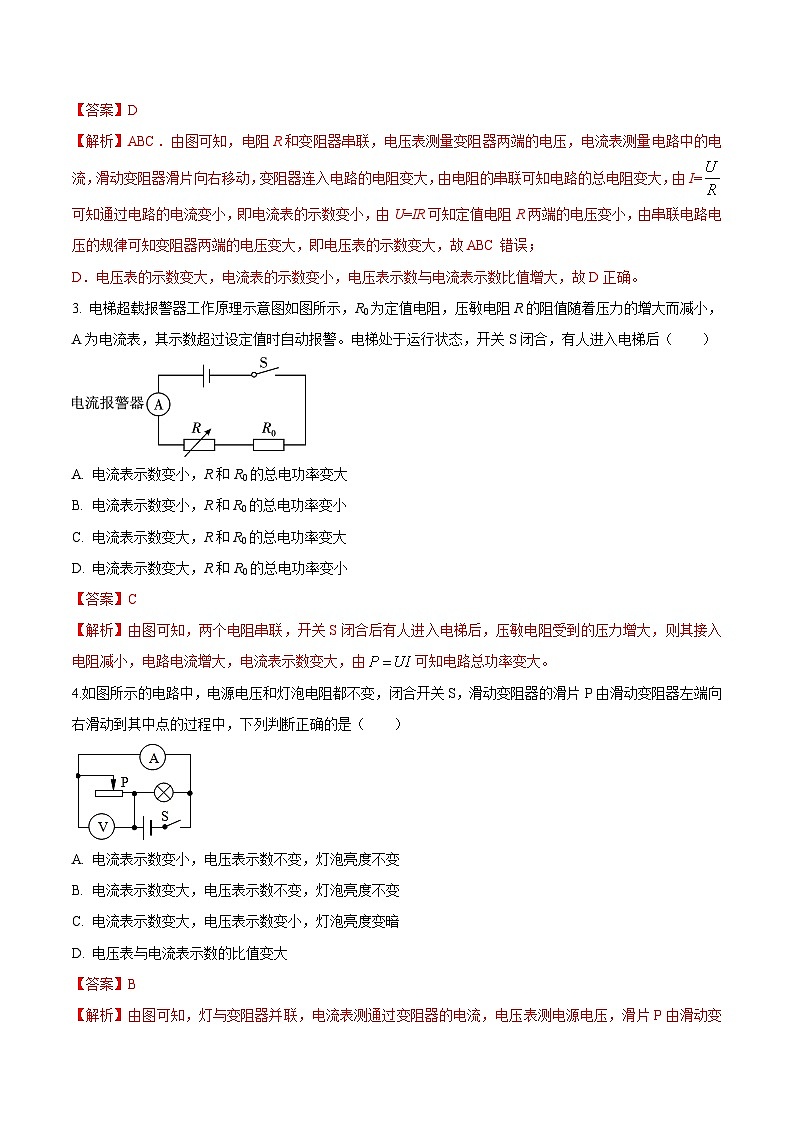

3. 电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关S闭合，有人进入电梯后（ ）
A. 电流表示数变小，R和R0的总电功率变大
B. 电流表示数变小，R和R0的总电功率变小
C. 电流表示数变大，R和R0的总电功率变大
D. 电流表示数变大，R和R0的总电功率变小

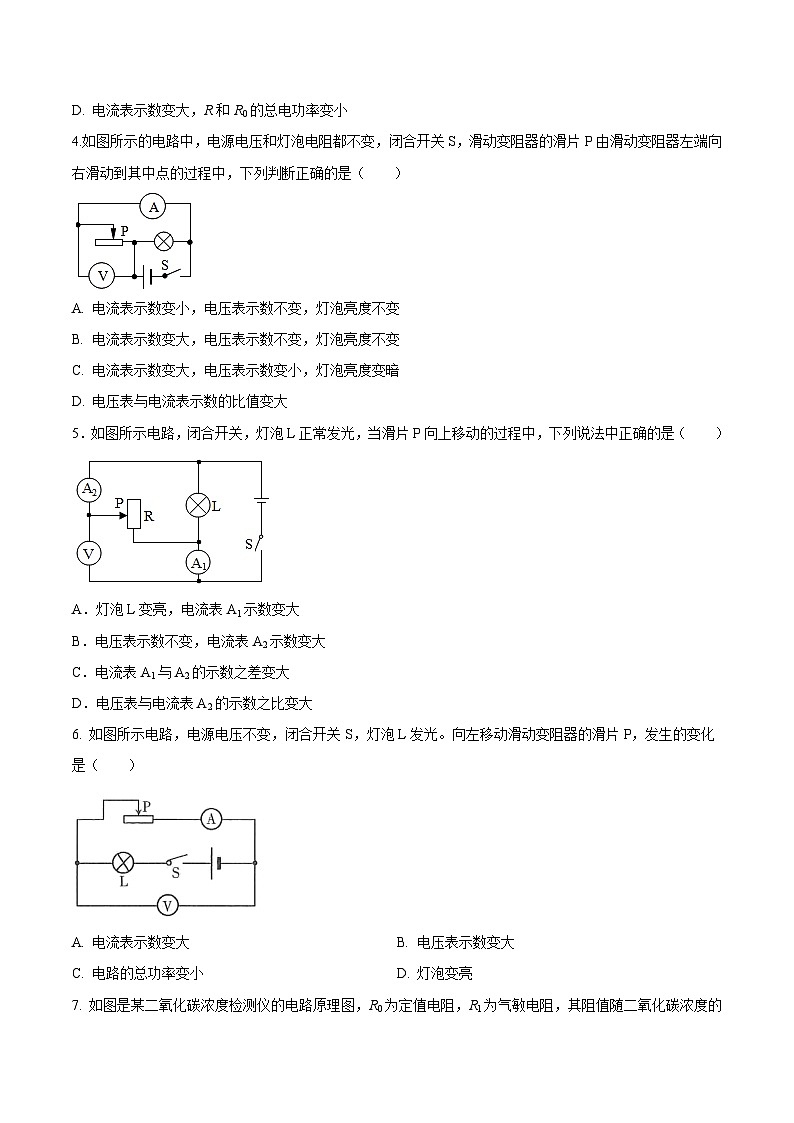

4.如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S，滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（ ）
A. 电流表示数变小，电压表示数不变，灯泡亮度不变
B. 电流表示数变大，电压表示数不变，灯泡亮度不变
C. 电流表示数变大，电压表示数变小，灯泡亮度变暗
D. 电压表与电流表示数的比值变大

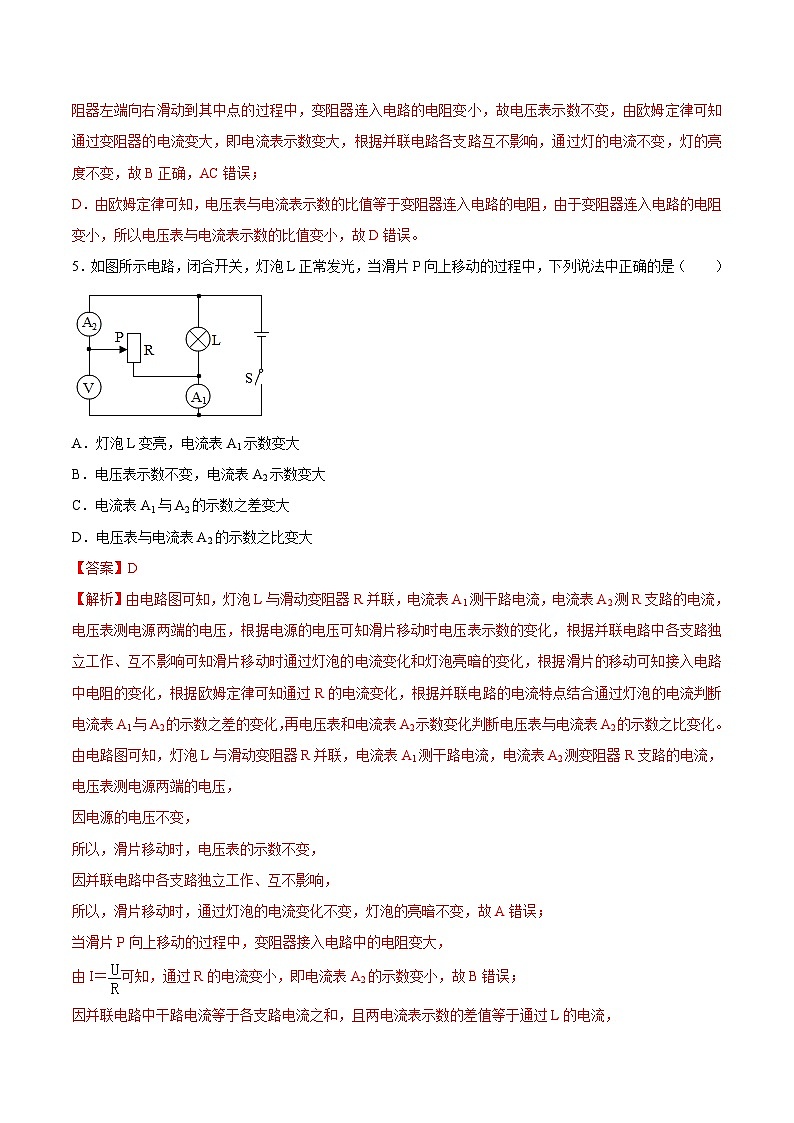

5．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（ ）
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
6. 如图所示电路，电源电压不变，闭合开关S，灯泡L发光。向左移动滑动变阻器的滑片P，发生的变化是（ ）
A. 电流表示数变大B. 电压表示数变大
C. 电路的总功率变小D. 灯泡变亮

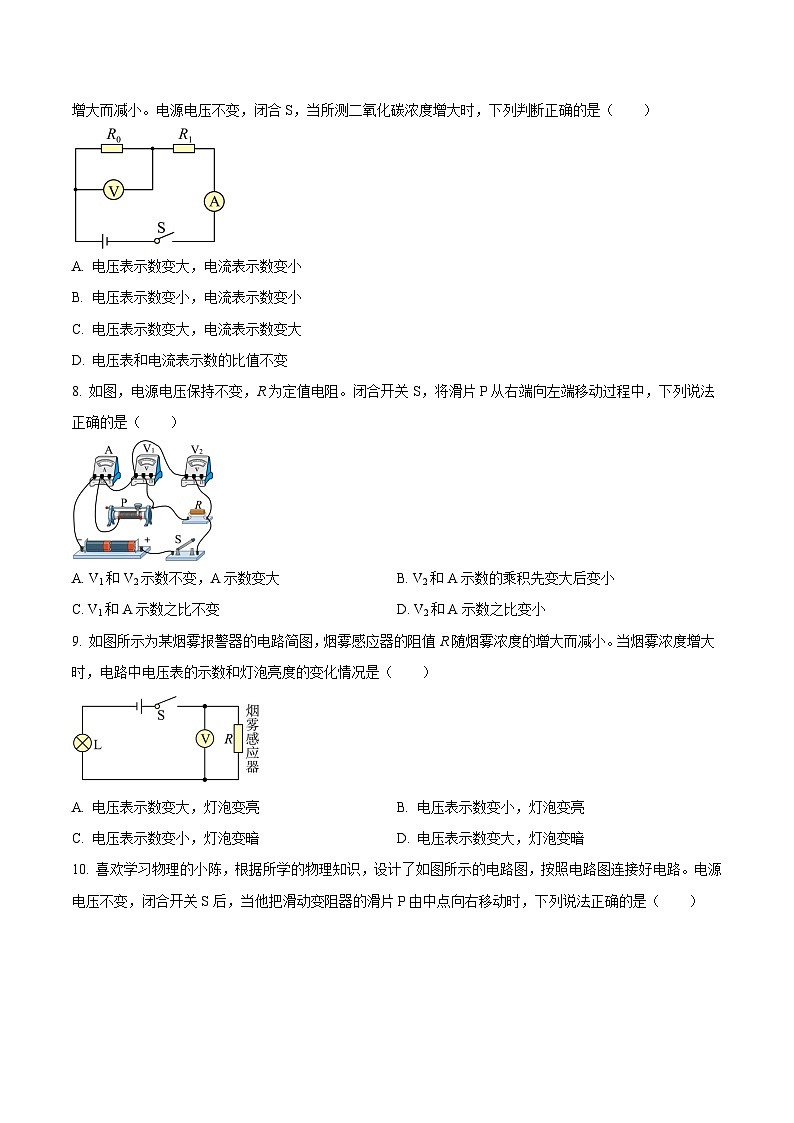

7. 如图是某二氧化碳浓度检测仪的电路原理图，R0为定值电阻，R1为气敏电阻，其阻值随二氧化碳浓度的增大而减小。电源电压不变，闭合S，当所测二氧化碳浓度增大时，下列判断正确的是（ ）
A. 电压表示数变大，电流表示数变小
B. 电压表示数变小，电流表示数变小
C. 电压表示数变大，电流表示数变大
D. 电压表和电流表示数的比值不变
8. 如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（ ）
A. V1和V2示数不变，A示数变大B. V2和A示数的乘积先变大后变小
C. V1和A示数之比不变D. V2和A示数之比变小
9. 如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）
A. 电压表示数变大，灯泡变亮B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗D. 电压表示数变大，灯泡变暗
10. 喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法正确的是（ ）
A. 滑动变阻器的电阻变大，灯泡变暗
B. 电流表的示数变小，灯泡亮度不变
C. 滑动变阻器的电阻变大，它两端的电压不变
D. 电流表的示数变大，电路中的总电阻变大
11.如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片向右移动时，下列判断正确的是（ ）
A. 电压表V的示数变大B. 电流表A1的示数不变
C. 电流表A2的示数变大D. 电压表V的示数变小
12. 如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
13. 如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（ ）
A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
14. 为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数不变，电压表的示数不变
15. 如图所示，为定值电阻，为滑动变阻器，电源电压保持不变。闭合开关，滑动变阻器滑片从中点向右移动过程中，下列说法正确的是（ ）
A. 电流表变小，变小，电压表变大
B. 电流表变小，不变，电压表不变
C. 电压表的示数与电流表示数的比值变小
D. 电流表、的示数之差与电压表示数的乘积不变
16. 如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（ ）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小
17. 在如图所示的电路中，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A.电路总电阻减小，电路总功率增大B. 电路总电阻增大，电路总功率减小
C. 电压表示数不变，电流表示数增大D. 电压表示数不变，电流表示数不变
18. 如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（ ）
A. 电压表示数变大，电压表与电流表示数的比值不变
B. 电流表示数变小，电压表与电流表示数的比值变大
C. 小灯泡亮度变亮，电路总电阻变大
D. 小灯泡亮度变暗，电路总功率变小
19. 在如图所示的电路中，电源的电压保持不变，R1为定值电阻。开关S闭合后，将滑动变阻器的滑动触头向右移动时，下列说法正确的是（ ）
A. 电压表的示数减小B. 电流表的示数减小
C. 电流表A1的示数减小D. 滑动变阻器消耗的电功率变大
20. 如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A. 电流表示数变大，灯泡变暗 B. 电流表示数变小，灯泡变亮
C. 电压表示数变大，灯泡变暗 D. 电压表示数变小，灯泡变亮
21. 如图所示，电路中电源电压保持不变，闭合开关后，滑动变阻器滑片P向左移动时，下列说法正确的是（ ）
A. 电流表示数变小B. 电压表示数变大
C. 小灯泡变得更亮D. 电路的总功率变大
22. 如图所示是酒精浓度检测仪的简化电路图。电源电压保持不变，R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度的增大而减小。闭合开关S，酒后的驾驶员对着R2呼出气体，酒精气体浓度增大，则（ ）
A. 电路中总电阻增大B. 电流表A示数增大
C. 电压表V示数减小D. 电路的总功率减小
