中考物理一轮复习讲义+练习第20讲 欧姆定律（二）能力提高-强化训练（2份，原卷版+解析版）

这是一份中考物理一轮复习讲义+练习第20讲 欧姆定律（二）能力提高-强化训练（2份，原卷版+解析版），文件包含中考物理一轮复习讲义+练习第20讲欧姆定律二能力提高-强化训练解析版docx、中考物理一轮复习讲义+练习第20讲欧姆定律二能力提高-强化训练原卷版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。
\l "_Tc5590" 考点二 欧姆定理运用--综合计算 PAGEREF _Tc5590 \h 4
\l "_Tc27793" 考点三 欧姆定理运用--实际应用 PAGEREF _Tc27793 \h 5
考点一 欧姆定理运用--范围问题

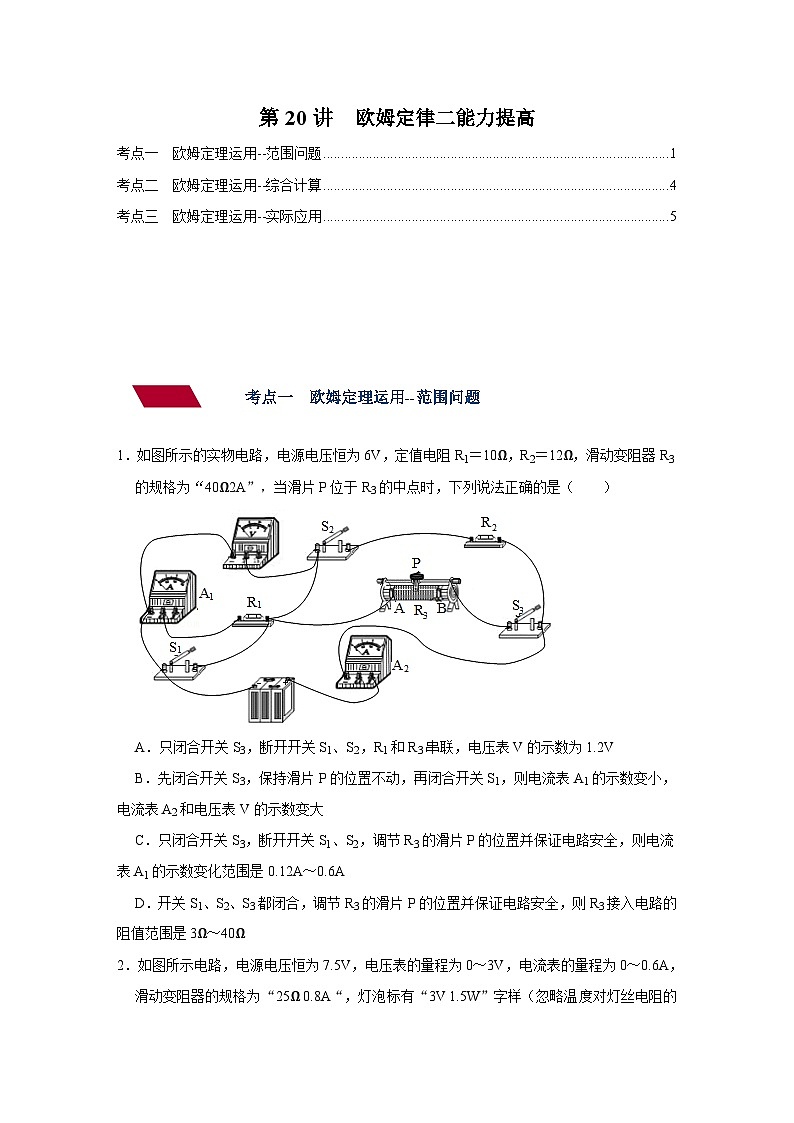

1．如图所示的实物电路，电源电压恒为6V，定值电阻R1＝10Ω，R2＝12Ω，滑动变阻器R3的规格为“40Ω2A”，当滑片P位于R3的中点时，下列说法正确的是（ ）
A．只闭合开关S3，断开开关S1、S2，R1和R3串联，电压表V的示数为1.2V
B．先闭合开关S3，保持滑片P的位置不动，再闭合开关S1，则电流表A1的示数变小，电流表A2和电压表V的示数变大
C．只闭合开关S3，断开开关S1、S2，调节R3的滑片P的位置并保证电路安全，则电流表A1的示数变化范围是0.12A～0.6A
D．开关S1、S2、S3都闭合，调节R3的滑片P的位置并保证电路安全，则R3接入电路的阻值范围是3Ω～40Ω

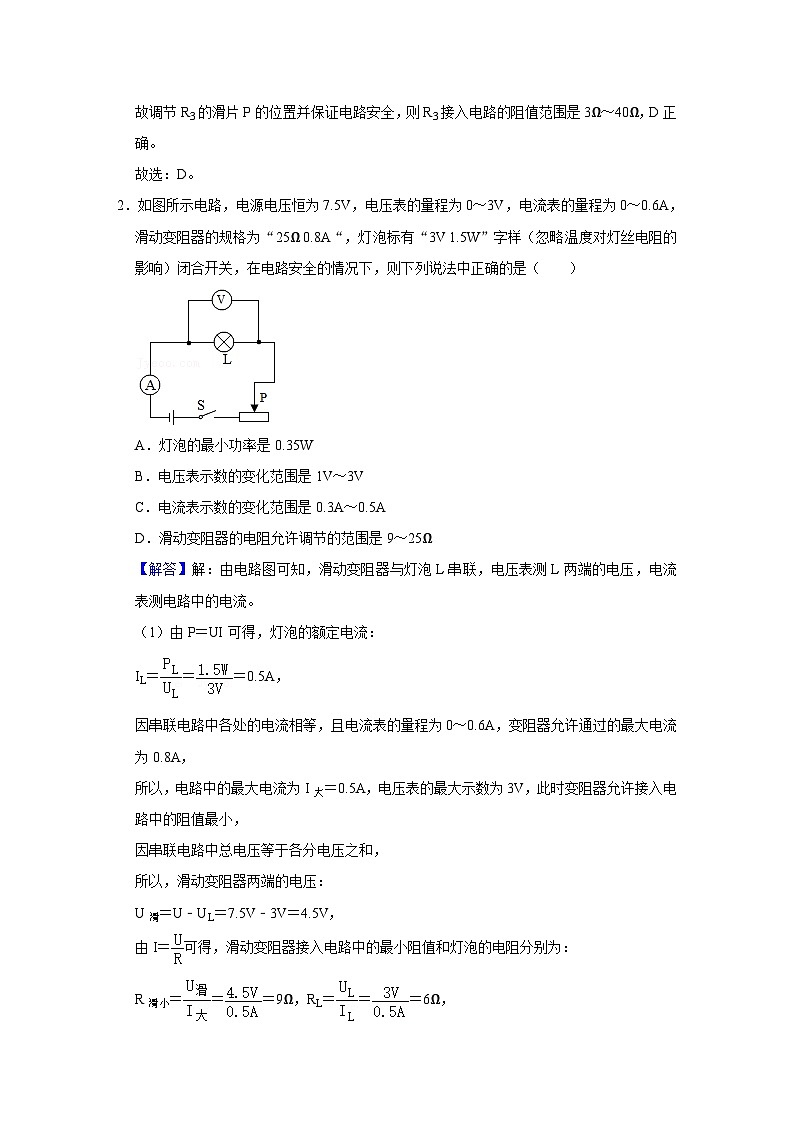

2．如图所示电路，电源电压恒为7.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“25Ω 0.8A“，灯泡标有“3V 1.5W”字样（忽略温度对灯丝电阻的影响）闭合开关，在电路安全的情况下，则下列说法中正确的是（ ）
A．灯泡的最小功率是0.35W
B．电压表示数的变化范围是1V～3V
C．电流表示数的变化范围是0.3A～0.5A
D．滑动变阻器的电阻允许调节的范围是9～25Ω
3．如图所示，电源电压保持不变，R1、R2为定值电阻，R2的阻值为10Ω．当开关S1闭合，S2断开，滑动变阻器R的滑片从a移至b处时，电压表先后的示数之比为4：3，电流表先后的示数之比为2：3．当开关S2闭合，S1断开，滑动变阻器R的滑片在a处时，电流表的示数为0.3A，滑动变阻器的滑片在b处时，电流表示数为0.5A．滑片在a处时，滑动变阻器的阻值为Ra，滑片在b处时，滑动变阻器的阻值为Rb．则以下说法正确的是（ ）
A．Rb＝30Ω
B．电源电压为12V
C．R1：R2＝2：1
D．该电路能达到的最大电流为1.6A
4．如图所示，电源电压不变，电流表A1量程为0﹣0.6A，小灯泡L1的规格为“2.5V 0.25A”，小灯泡的电阻不随温度发生变化，小灯泡两端的电压低于1.2V 不能发光，高于2.5V就会被烧坏。电压表V1的量程0﹣3V，滑动变阻器R1的规格为“10Ω 0.3A”，滑动变阻器R2的规格为“40Ω 0.5A”。闭合开关S1和S2，滑动变阻器滑片置于最大阻值处，电流表的示数为0.12A。则下列说法正确的是（ ）
①电源电压为6V
②闭合开关S1和S2，在电路安全的情况下，电压表示数变化范围为1V﹣2.5V

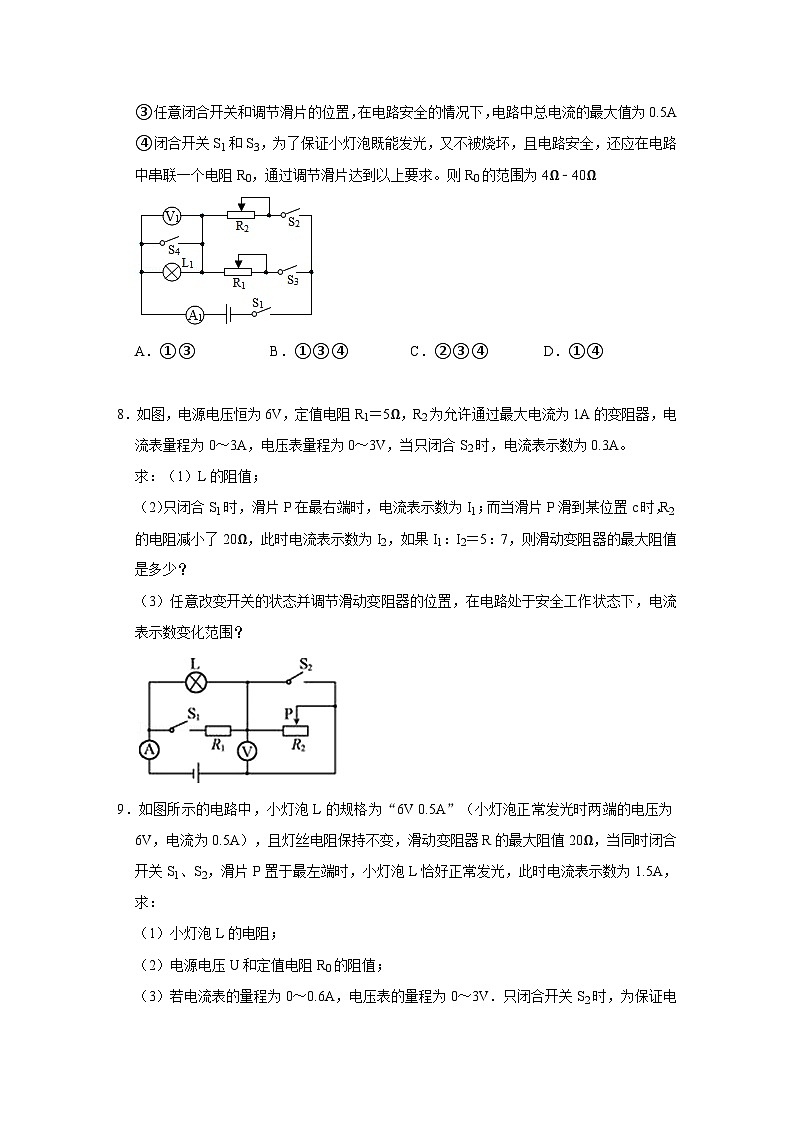

③任意闭合开关和调节滑片的位置，在电路安全的情况下，电路中总电流的最大值为0.5A
④闭合开关S1和S3，为了保证小灯泡既能发光，又不被烧坏，且电路安全，还应在电路中串联一个电阻R0，通过调节滑片达到以上要求。则R0的范围为4Ω﹣40Ω
A．①③B．①③④C．②③④D．①④
8．如图，电源电压恒为6V，定值电阻R1＝5Ω，R2为允许通过最大电流为1A的变阻器，电流表量程为0～3A，电压表量程为0～3V，当只闭合S2时，电流表示数为0.3A。
求：（1）L的阻值；
（2）只闭合S1时，滑片P在最右端时，电流表示数为I1；而当滑片P滑到某位置c时，R2的电阻减小了20Ω，此时电流表示数为I2，如果I1：I2＝5：7，则滑动变阻器的最大阻值是多少？
（3）任意改变开关的状态并调节滑动变阻器的位置，在电路处于安全工作状态下，电流表示数变化范围？
9．如图所示的电路中，小灯泡L的规格为“6V 0.5A”（小灯泡正常发光时两端的电压为6V，电流为0.5A），且灯丝电阻保持不变，滑动变阻器R的最大阻值20Ω，当同时闭合开关S1、S2，滑片P置于最左端时，小灯泡L恰好正常发光，此时电流表示数为1.5A，求：
（1）小灯泡L的电阻；
（2）电源电压U和定值电阻R0的阻值；
（3）若电流表的量程为0～0.6A，电压表的量程为0～3V．只闭合开关S2时，为保证电表不被损坏，则滑动变阻器连入电路的阻值范围为多少？
10．如图所示电路，电源电压保持6V不变，R1、R2为定值电阻，R2的阻值为5Ω，R是最大阻值为40Ω的滑动变阻器，电压表V所选量程为0～3V，电流表A1所选量程为0～3A，A2所选量程为0～0.6A．当闭合开关S，断开开关S1、S2，滑动变阻器滑片移到中点时，电流表A2的示数为0.2A。
（1）R1的阻值；
（2）当闭合开关S，断开开关S1、S2，在保障各电路元件安全的情况下滑动变阻器允许连入电路的最小电阻；
（3）通过改变电路的连接情况，在保障各电路元件安全的情况下电流表A1的最大示数和最小示数之比。
考点二 欧姆定理运用--综合计算
5．如图所示电路中，R1＝10Ω，R2＝10Ω，当闭合开关S、S2，断开S1时，电流表A的示数为0.6A，则电源电压 V。当只闭合开关S，断开S1、S2，滑片P滑至a端时，电压表的示数为U1＝ V；当开关S、S1、S2都闭合时，且滑片P在中间某点时，电流表A的示数为I，电流表A1的示数为I1，且I：I1＝2：1，则此时滑动变阻器的阻值为 Ω。
6．在图甲所示电路中，小灯泡L标有“2.5V 0.4A”，定值电阻R1＝10Ω，R2是由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成（总长度为35cm），P是与R2接触良好并能移动的滑动触头。闭合S，S1，断开S2，测得电流表示数I与P向左移动距离工之间的关系如图乙所示，导体FG间的电阻为 Ω，GH间的电阻为 Ω。断开S1，闭合S与S2，为确保灯丝不被烧坏，滑动变阻器R2连入电阻至少为 Ω。
7．如图的电路中，电源电压可调，灯L上标有“6V 6W“的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2A”的字样，两表的量程分别是0～3A和0～15V．闭合S1、S2、S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为 A．当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为 V。
考点三 欧姆定理运用--实际应用
11．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图，已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下，求：
（1）当电流表的示数为0.2A时，R接入电路中的阻值是多少Ω？
（2）当电压表示数为7.5V时，通过R0的电流是多少mA？
（3）装置能监测湿度的最大值多少？
12．如图甲，OAB为水平杠杆，OB长1m，AB：AO＝4：1，平板上物体重力大小通过电流表示数显示，定值电阻R0＝10Ω，电源电压U0＝12V，压力传感器固定放置，其阻值随所受压力变化的图像如图乙，平板、压杆和杠杆的重均忽略不计。试求：
（1）当平板上物体重80N时，闭合开关S，电流表的示数；
（2）平板上的物体重保持不变，闭合开关S，使电流表的示数为0.4A，则平板与杠杆的接触点A应向哪个方向移动？移动多少厘米？
13．图甲是某品牌身高、体重测量仪。学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。电源UA的电压大小未知，电压表量程为0～15V，电流表A1量程为0～0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1、S2，身高h1＝160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A；身高h2＝140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A。求：
（1）小明的重力；
（2）滑动变阻器R2的最大阻值；
（3）电源UA的电压；
（4）在电路安全前提下，身高测量仪的测量范围。
14．半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，现有一个利用某种半导体材料制成的热敏电阻，其阻值随温度变化的关系图像如图甲所示。某物理兴趣小组的同学利用这个热敏电阻设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R0＝10Ω，电源两端的电压保持不变。
（1）当环境温度为20℃时，电流表的示数为0.2A，求电源两端的电压U；
（2）当电流表的示数为0.4A时，则此时热敏电阻所检测出的温度是多少？
15．巴川中学某班科技小组的同学设计了一种简易的电子拉力计，如图甲是其原理图。放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）。已知物体A的质量为100kg，定值电阻R1＝10Ω，R2是一根长为6cm的均匀电阻线（阻值与其长度成正比），标有“30Ω 0.5A”字样。电源电压为6V，电流表的量程为0～0.6A，当不拉拉环时，金属滑片P刚好处于a端。已知该弹簧伸长的长度△L与所受竖直向上的拉力F间的关系如图乙所示，问：
（1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？
（2）闭合开关，当电流表示数为0.3A时，R2接入电路中的电阻为多少？
（3）在保证电路安全的条件下，物块A对地面的压力范围是多少？
16．现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度。如图所示的电路，将热敏电阻Rx置于细菌培养箱内，其余都置于箱外，这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是12V，定值电阻R0的阻值是200Ω．热敏电阻Rx的阻值随温度变化的关系如图乙所示。求：
（1）当培养箱内的温度降低时，电压表的示数将 （变大/变小）。
（2）当培养箱内的温度为0℃时，电压表的示数是多大？
（3）已知电流表的量程是0～30mA，电压表的量程是0～4V，则此电路能够测量的最高温度是多大？
17．阅读短文，回答问题。
2020年11月24日嫦娥5号搭载采样剖面测温仪、岩芯钻探机和机器取样器等多种有用载荷在海南文昌发射中心成功发射，于12月1日成功选定着陆点后，开始避障下降和缓速垂直下降，最终平稳着陆于月球正面风暴洋的吕姆克山脉以北地区，并取回2kg月壤，这在全世界是第一次。
（1）如图甲所示是火箭发射时的情景，关于火箭加速上升的过程中，下列说法正确的是 。
A.动能增大，重力势能减小
B.动能增大，机械能减小
C.动能增大，机械能增大
D.动能不变，机械能增大
（2）发射“嫦娥5号”的长征五号运载火箭三级发动机采用液态氢为燃料，主要是因为液态氢 大。“嫦娥五号”返回地面进入大气层后，表面温度急剧升高，其内能 ，这是通过 的方式改变了物体的内能。
（3）探测车在采集月球表面月壤样本时，机械臂简化图如图乙所示，OB＝4OA，不计自身重力，当采集重力为1N的月壤时，在A点至少需要施加 N的拉力。
（4）小明想到为确保“嫦娥5号”正常工作而搭载剖面测温仪。为此他设计了一款智能测温报警器，智能测温报警电路如图丙所示：电源电压为12V，报警器（电阻不计）通过的电流超过20mA时就会报警，电阻箱最大阻值为999Ω，热敏电阻RT其阻值随温度T的变化关系如图丁所示。
①要求：当所测温度达到或超过50℃时，系统报警，按照下列步骤调试电路：
a.电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到 Ω；
b.将开关S向c端闭合，移动滑动变阻器直至报警器报警，此时滑动变阻器的阻值为 Ω；
c.保持滑动变阻器滑片位置不变，将开关S向另一端闭合，报警系统即可正常使用。
②用①中调试好的报警电路进行测温，测得此时的环境温度为30℃，此时该电路中的电流是 mA。
③若小明采用的电源是干电池，随时使用时间的增长，将会导致报警温度 （选填“偏高”或“偏低”），为此，应将滑动变阻器的滑片向 （选填“a”或“b”）移动才能达到预设效果。
