中考物理一轮复习讲义+练习第19讲 欧姆定律（一）基础强化（讲义）（2份，原卷版+解析版）

这是一份中考物理一轮复习讲义+练习第19讲 欧姆定律（一）基础强化（讲义）（2份，原卷版+解析版），文件包含中考物理一轮复习讲义+练习第19讲欧姆定律一基础强化讲义原卷版docx、中考物理一轮复习讲义+练习第19讲欧姆定律一基础强化讲义解析版docx等2份试卷配套教学资源，其中试卷共44页， 欢迎下载使用。

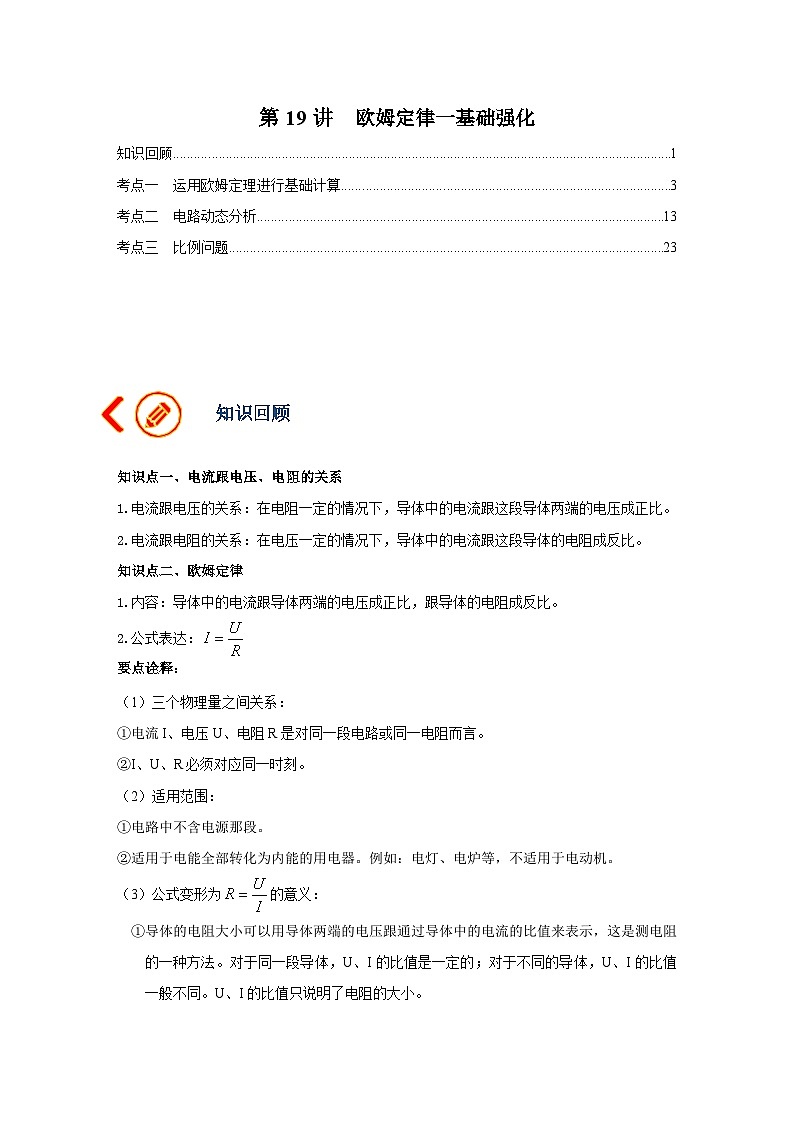

\l "_Tc8477" 考点一 运用欧姆定理进行基础计算 PAGEREF _Tc8477 \h 3
\l "_Tc12132" 考点二 电路动态分析 PAGEREF _Tc12132 \h 6
\l "_Tc13548" 考点三 比例问题 PAGEREF _Tc13548 \h 11
知识回顾
知识点一、电流跟电压、电阻的关系
1.电流跟电压的关系：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。
2.电流跟电阻的关系：在电压一定的情况下，导体中的电流跟这段导体的电阻成反比。
知识点二、欧姆定律
1.内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
2.公式表达：
要点诠释：
三个物理量之间关系：
①电流I、电压U、电阻R是对同一段电路或同一电阻而言。
②I、U、R必须对应同一时刻。
适用范围：
①电路中不含电源那段。
②适用于电能全部转化为内能的用电器。例如：电灯、电炉等，不适用于电动机。
（3）公式变形为的意义：
①导体的电阻大小可以用导体两端的电压跟通过导体中的电流的比值来表示，这是测电阻的一种方法。对于同一段导体，U、I的比值是一定的；对于不同的导体，U、I的比值一般不同。U、I的比值只说明了电阻的大小。

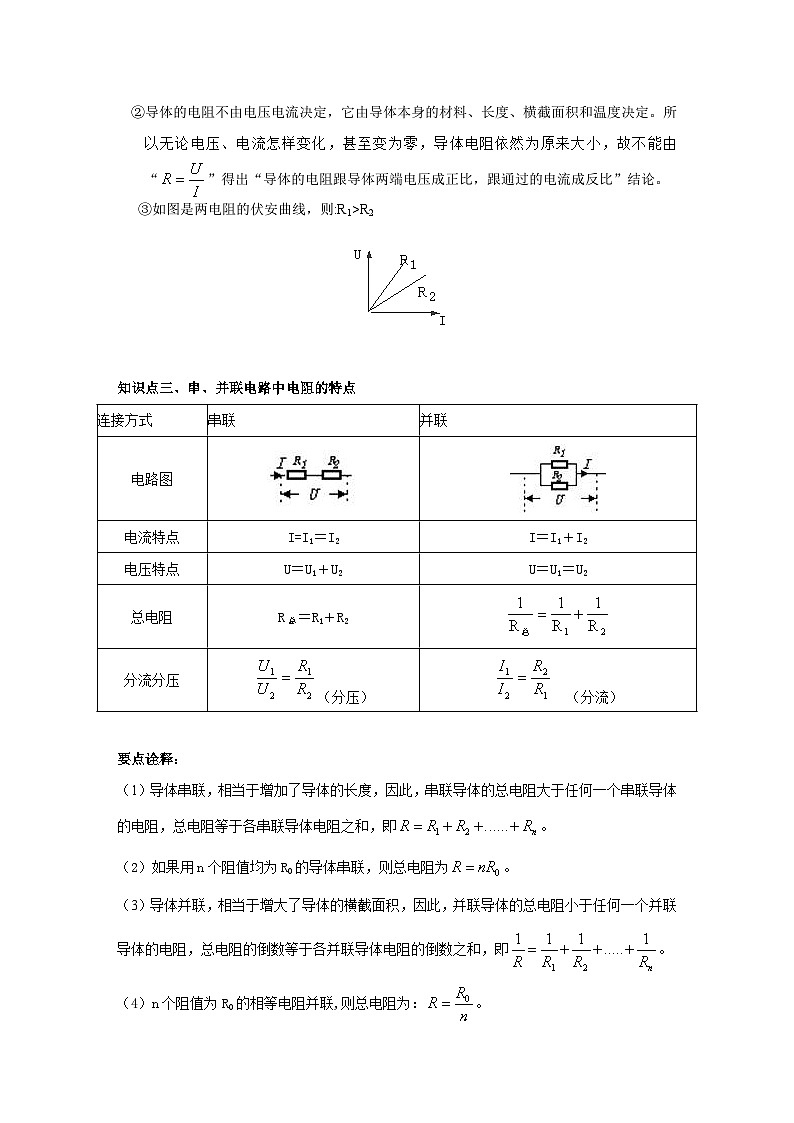

②导体的电阻不由电压电流决定，它由导体本身的材料、长度、横截面积和温度决定。所以无论电压、电流怎样变化，甚至变为零，导体电阻依然为原来大小，故不能由“”得出“导体的电阻跟导体两端电压成正比，跟通过的电流成反比”结论。
③如图是两电阻的伏安曲线，则:R1>R2
知识点三、串、并联电路中电阻的特点
要点诠释：
（1）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即。
（2）如果用n个阻值均为R0的导体串联，则总电阻为。
（3）导体并联，相当于增大了导体的横截面积，因此，并联导体的总电阻小于任何一个并联导体的电阻，总电阻的倒数等于各并联导体电阻的倒数之和，即。
（4）n个阻值为R0的相等电阻并联,则总电阻为：。
（5）不管是串联还是并联电路中，某个电阻的阻值增大，电路的总电阻都是增大；如果电路中电阻的个数增多，则串联电路的总电阻增大，而并联电路的总电阻减小。
考点一 运用欧姆定理进行基础计算

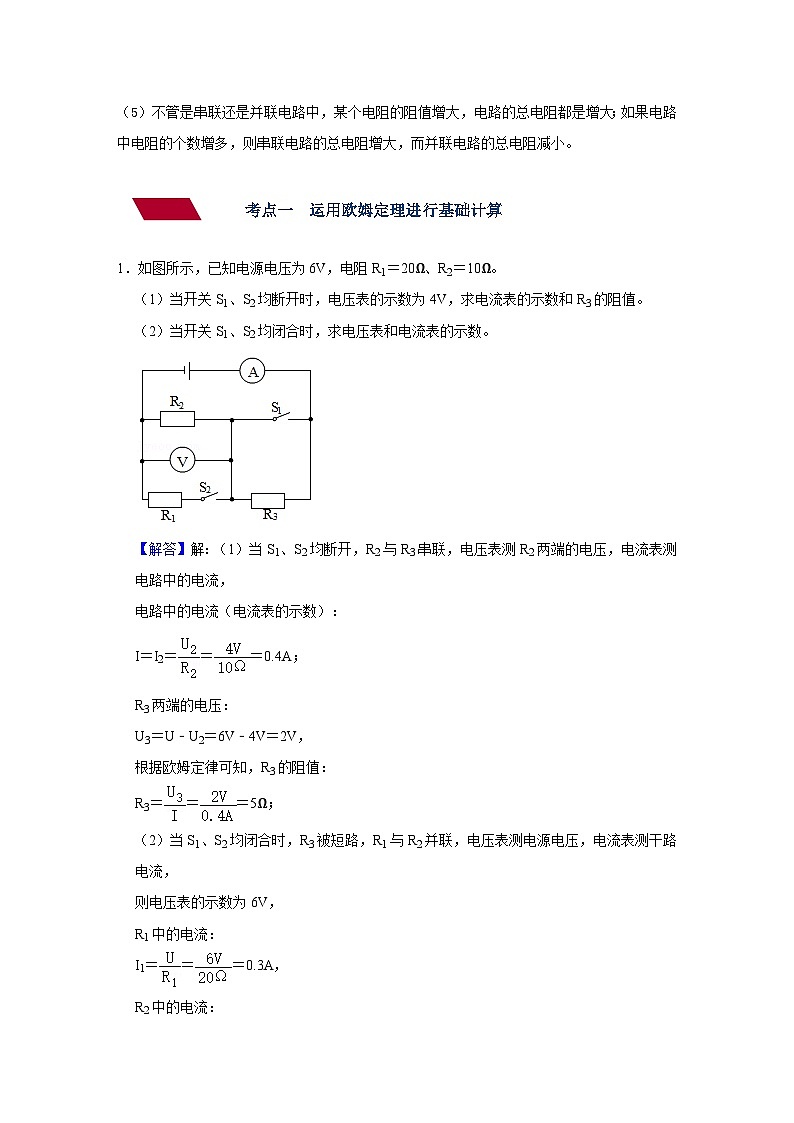

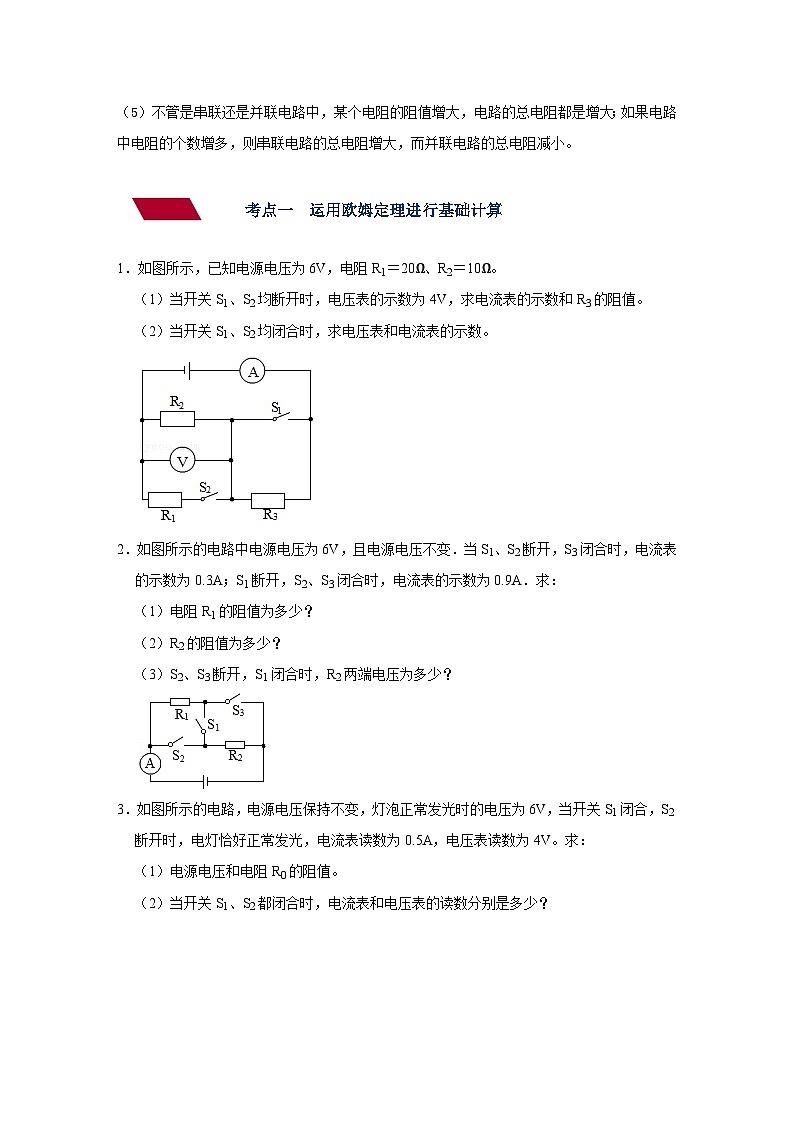

1．如图所示，已知电源电压为6V，电阻R1＝20Ω、R2＝10Ω。
（1）当开关S1、S2均断开时，电压表的示数为4V，求电流表的示数和R3的阻值。
（2）当开关S1、S2均闭合时，求电压表和电流表的示数。
2．如图所示的电路中电源电压为6V，且电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.3A；S1断开，S2、S3闭合时，电流表的示数为0.9A．求：
（1）电阻R1的阻值为多少？
（2）R2的阻值为多少？
（3）S2、S3断开，S1闭合时，R2两端电压为多少？
3．如图所示的电路，电源电压保持不变，灯泡正常发光时的电压为6V，当开关S1闭合，S2断开时，电灯恰好正常发光，电流表读数为0.5A，电压表读数为4V。求：
（1）电源电压和电阻R0的阻值。
（2）当开关S1、S2都闭合时，电流表和电压表的读数分别是多少？
4．如图所示的电路中，电源电压若保持不变。R1＝4Ω，R3＝6Ω。
（1）如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？
（2）如果开关S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？
（3）当开关S1闭合，S2断开时，电流表的示数是多少？
5．如图所示，电源电压保持不变，闭合开关S1、S2。将滑动变阻器R2的滑片P移到a端时，灯泡正常发光，电压表V的示数为6V，电流表A2的示数为0.4A。只闭合开关S1，将滑动变阻器R2的滑片P移到b端时，电流表A1的示数为0.2A，灯泡的电压为2V。（不考虑温度对灯丝电阻的影响）。求：
（1）电源电压；
（2）电阻R1的阻值；
（3）滑动变阻器R2的最大阻值。
6．如图所示电路，电源电压恒定不变，只闭合S3时，电压表示数为2.5V；闭合S1、S2、S3时，流过R3的电流为0.4A，电压表的示数为6V，此时R2＝R3；只闭合S1、S3时，将R2滑片滑至左端，流过小灯的电流为0.5A，则
（1）只闭S3时，小灯两端的电压为多少？
（2）闭合S1、S2、S3时，电流表示数为多少？
（3）闭合S1、S3时，电流表与电压表的示数为多少？
7．如图所示，电源电压不变，R1＝5Ω，R3＝10Ω，当S1、S2均断开时，电压表的示数为4V，求：
（1）电源电压为多少？
（2）闭合开关S1、S2时，电流表示数为1.5A，电阻器R2的阻值是多少？
（3）闭合开关S2、断开S1时，电压表的示数是多少？
8．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.3A；当S1断开，S2、S3闭合时，电流表的示数为0.55A。求：
（1）电源电压为多少？
（2）R2的阻值为多少？
（3）S2、S3断开，S1闭合时加在电阻R1两端的电压为多少？（计算结果保留2位小数）
9．如图所示电路，电源电压恒定不变，滑动变阻器的最大阻值为R1＝40Ω，灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1的示数是0.8A，A2的示数是0.5A；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：
（1）电源的电压；
（2）R2的电阻；
（3）灯L的电阻。
10．如图所示的电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。闭合开关S，断开开关S1，并将开关S2置于a，R3的滑片P置于最右端，此时电压表V1示数为8V，电流表A示数为0.4A，调节滑片P至最左端，发现电压表V1示数为2V，电流表A示数为0.1A，然后保持滑片P位置不变，再闭合开关S1，并将开关S2调至b，此时电流表A的示数为0.08A．求：
（1）电源电压和R1阻值；
（2）R3和R2的阻值。
考点二 电路动态分析
11．如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电流表A示数变大
B．电压表V2示数与电流表A示数比值变大
C．电压表V2示数变小
D．电压表V1示数与V2示数之和增大
12．如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（ ）
A．电流表A1和A2示数都变小
B．电压表V的示数变大
C．电压表V与电流表A1的示数之比变大
D．电压表V与电流表A2的示数之比变大
13．在如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻，闭合开关S后，将R1的滑片P从中点向左移动的过程中，下列相关分析正确的是（ ）
A．电流表A1的示数变大，电压表V的示数不变
B．电压表V的示数与电流表A1的示数比值变大
C．电流表A2的示数与电流表A1的差值变小
D．电压表V的示数与电流表A2的示数比值变小
14．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电压表V示数
B．电流表A1示数
C．电流表A示数与电流表A1示数的比值
D．电压表V示数与电流表A示数的比值
15．在如图所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（ ）
A．电流表A示数与电流表A1示数的差变大
B．电流表A1示数与电流表A2示数的比值变大
C．电流表A1示数与电流表A2示数的和不变
D．电流表A示数与电流表A2示数的比值不变
16．如图所示，电源电压恒定不变，开关都闭合后，电路正常工作。当断开开关S1时，下列判断中正确的是（ ）
A．电流表示数变大B．电压表示数变大
C．电路的总电阻变小D．电路的总功率变小
17．如图所示，电源电压保持不变，S始终保持闭合，以下说法正确的是（ ）
A．若滑片不动，闭合S1，电流表A示数不变
B．若滑片不动，闭合S1，电压表示数变大
C．S1断开，若滑动变阻器滑片向右滑动，电流表A1示数变小
D．S1断开，若滑动变阻器滑片向右滑动，电压表和电流表A1的比值变小
18．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向右移动，在此过程中（ ）
A．电压表V1示数与电流表A示数的比值不变
B．电流表A示数变小，电压表V2示数变大
C．电压表V1示数不变，电流表A示数变大
D．电压表V1示数变大，灯泡L亮度变暗
19．图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。R0为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。下列有关分析，正确的是（ ）
A．电流表示数显示身高，身高越高示数越大
B．电压表示数显示身高，身高越高示数越大
C．身高越高，R0消耗的电功率越小
D．身高越高，电路消耗的总功率越大
20．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（ ）
A．体温越高，R的阻值越大
B．体温越高，电压表示数越大
C．体温越高，电压表示数越小
D．体温越低，电压表示数越大
21．小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片P恰好处于a点，则下列说法正确的是（ ）
A．R1短路将使测量结果偏小
B．可将电流表的表盘改装用来显示重力大小
C．当秤盘内物体重力变大时，电压表示数变大
D．当秤盘内物体重力变大时，电路消耗的功率将变小
22．如图所示是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况，水位最低时，滑杆P位于R的b端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断正确的是（ ）
A．当水位下降时，电压表示数不变，指示灯变亮
B．当水位下降时，电压表示数变小，指示灯变暗
C．当水位上升时，电压表示数变大，指示灯变亮
D．当水位上升时，电压表示数变大，指示灯变暗
考点三 比例问题
23．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S1闭合、S2断开时，电压表和电流表示数分别为U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别为U2和I2，则U1：U2＝ ，I1：I2＝ 。
24．如图所示，电源电压保持不变，电阻R1＝R2＝R3，要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I1；要使R2、R3并联，且两端电压等于电源电压，应闭合开关 ，此时电流表的示数为I2；则I1：I2＝ 。
25．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，要使R2、R3并联，应闭合开关 ，此时电流表示数为I1；要使R1、R2串联，开关S1、S2应 （选填“断开”或“闭合”），此时电流表的示数为I2；则I1：I2＝ 。
26．如图所示电路，电源电压恒定，R1＝20Ω，R2＝10Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6A；要使两电阻并联，应只闭合开关 （选填“S1”、“S2”、“S1和S3”），此时电流表示数为I1；当S2闭合，S1、S3断开时，电流表示数为I2，则I1：I2＝ 。
27．如图所示，电源电压不变，R1＝4Ω，R2＝2Ω，R3＝3Ω，只闭合S，电流表A1、A2示数之比为 ，电压表V1、V2示数之比为 ，再闭合S1、S2，电流表A1、A2示数之比为 。
28．如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2＝2：1，则I1：I2＝ ，U1：U2＝ 。
29．如图所示，电源电压不变，R1＝2Ω，R2＝3Ω，R3＝4Ω．只闭合S，电压表V1、V2示数之比为 。再闭合S1、S2，电流表A1、A2示数之比为 ，电压表V1、V2示数之比为 。
30．如图所示，电源电压不变，R1＝2Ω，R2＝3Ω，R3＝4Ω．只闭合S，电压表V1、V2示数之比为 ，再闭合开关S1和S2，电流表A1、A2示数之比为 ，电压表V2和电流表A1示数之比将 （选填“变大”、“变小”或“不变”）。
连接方式
串联
并联
电路图
电流特点
I=I1＝I2
I＝I1＋I2
电压特点
U＝U1＋U2
U＝U1＝U2
总电阻
R总＝R1＋R2
分流分压
（分压）
（分流）
