中考物理二轮复习高频考点训练专题16 欧姆定律（2份，原卷版+解析版）

这是一份中考物理二轮复习高频考点训练专题16 欧姆定律（2份，原卷版+解析版），文件包含中考物理二轮复习高频考点训练专题16欧姆定律原卷版docx、中考物理二轮复习高频考点训练专题16欧姆定律解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
（电流和电阻的关系）在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。下列说法正确的是（ ）
A．闭合开关前，滑动变阻器的滑片应置于最左端
B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左
C．实验过程中移动滑片的作用是控制电阻两端的电压一定
D．实验获得多组数据是为了减小实验误差
（欧姆定律）关于导体的电阻，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．通过电流一定时，导体的电阻跟导体两端电压成反比
C．电阻是导体的一种性质，当导体被拉长后电阻将随之增大
D．电阻是导体对电流的阻碍作用，当通过导体的电流为零时，电阻也为零

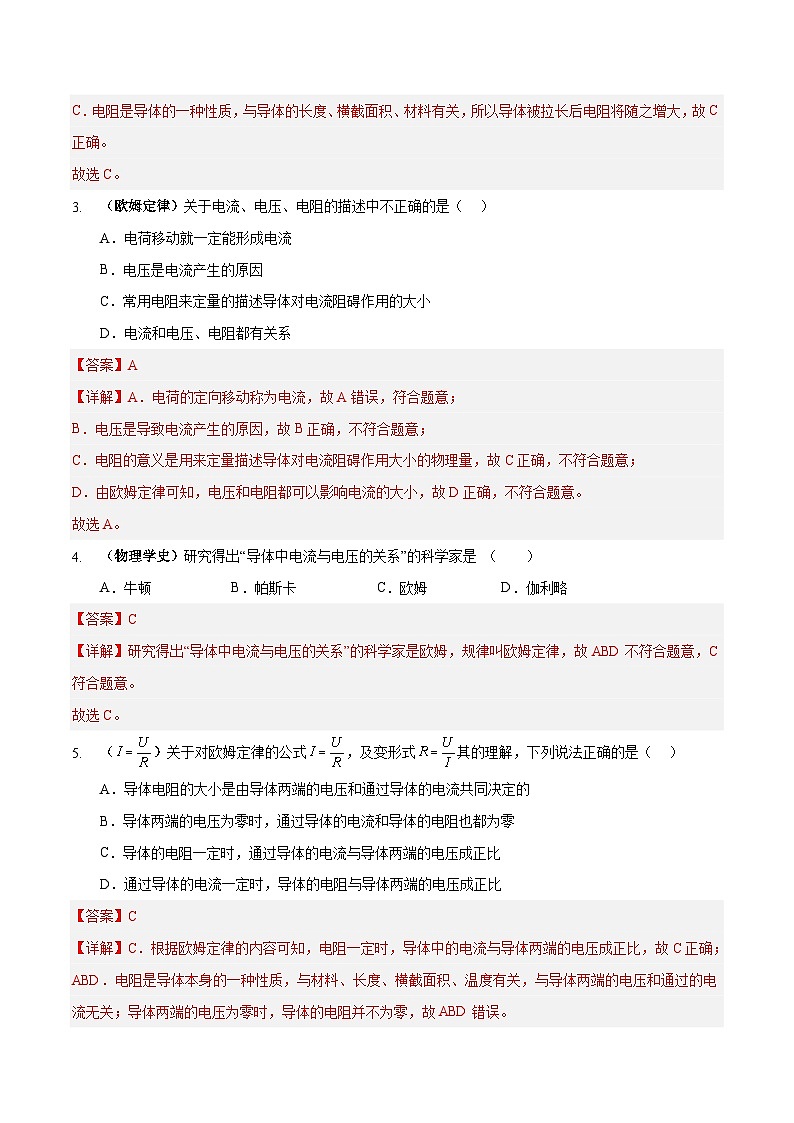

（欧姆定律）关于电流、电压、电阻的描述中不正确的是（ ）
A．电荷移动就一定能形成电流
B．电压是电流产生的原因
C．常用电阻来定量的描述导体对电流阻碍作用的大小
D．电流和电压、电阻都有关系
（物理学史）研究得出“导体中电流与电压的关系”的科学家是 （ ）
A．牛顿 B．帕斯卡 C．欧姆 D．伽利略
（）关于对欧姆定律的公式，及变形式其的理解，下列说法正确的是（ ）
A．导体电阻的大小是由导体两端的电压和通过导体的电流共同决定的
B．导体两端的电压为零时，通过导体的电流和导体的电阻也都为零
C．导体的电阻一定时，通过导体的电流与导体两端的电压成正比
D．通过导体的电流一定时，导体的电阻与导体两端的电压成正比

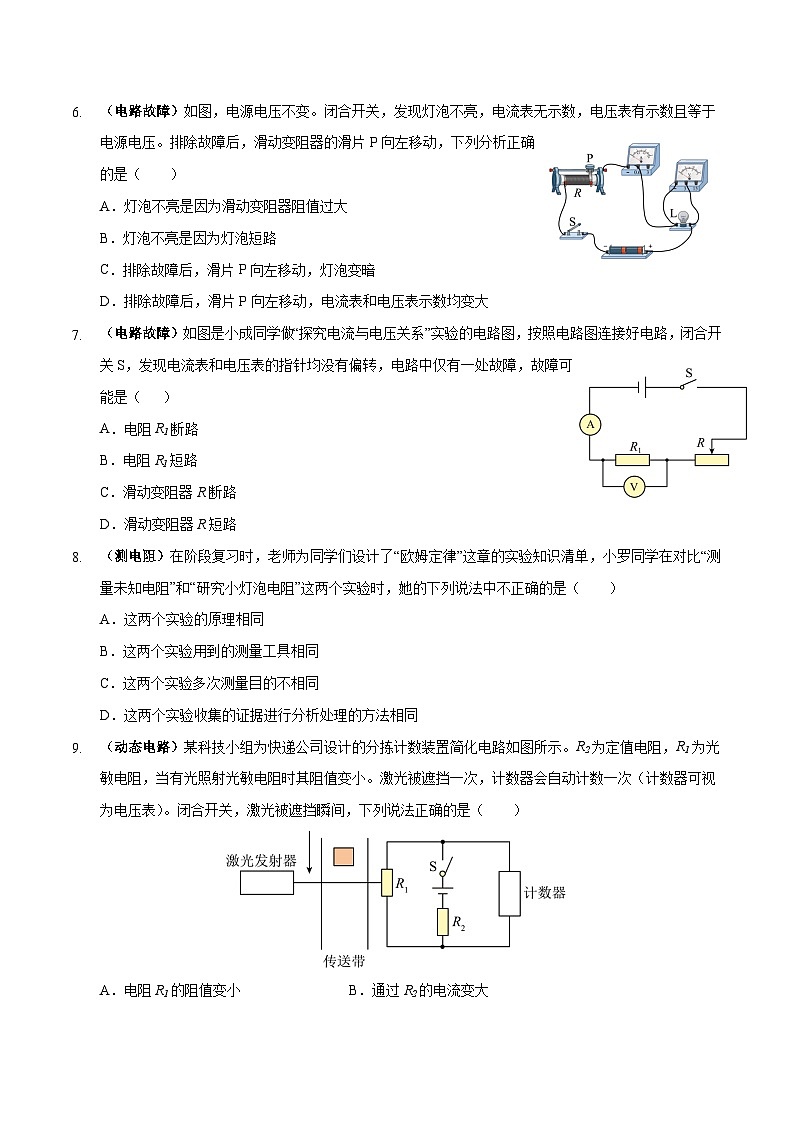

（电路故障）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ）
A．灯泡不亮是因为滑动变阻器阻值过大
B．灯泡不亮是因为灯泡短路
C．排除故障后，滑片P向左移动，灯泡变暗
D．排除故障后，滑片P向左移动，电流表和电压表示数均变大
（电路故障）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路
B．电阻R1短路
C．滑动变阻器R断路
D．滑动变阻器R短路
（测电阻）在阶段复习时，老师为同学们设计了“欧姆定律”这章的实验知识清单，小罗同学在对比“测量未知电阻”和“研究小灯泡电阻”这两个实验时，她的下列说法中不正确的是（ ）
A．这两个实验的原理相同
B．这两个实验用到的测量工具相同
C．这两个实验多次测量目的不相同
D．这两个实验收集的证据进行分析处理的方法相同
（动态电路）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小B．通过R2的电流变大
C．电阻R1两端的电压变大D．电阻R2两端的电压变大

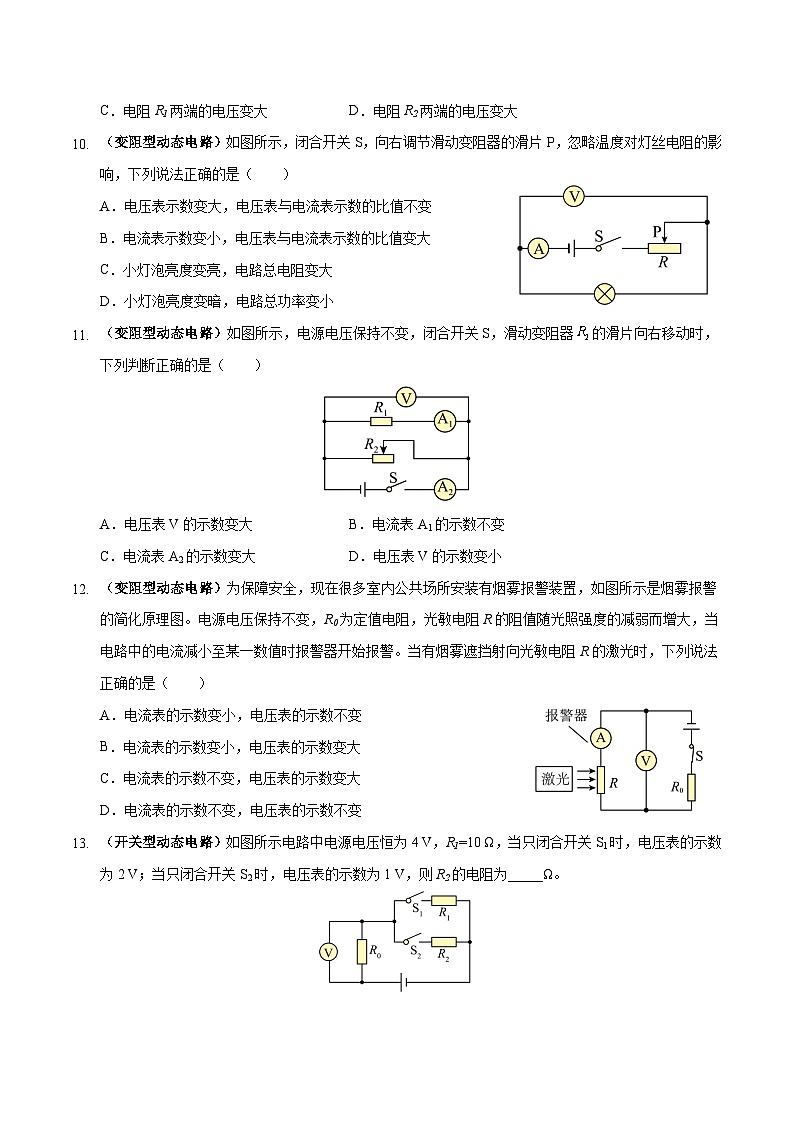

（变阻型动态电路）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电压表示数变大，电压表与电流表示数的比值不变
B．电流表示数变小，电压表与电流表示数的比值变大
C．小灯泡亮度变亮，电路总电阻变大
D．小灯泡亮度变暗，电路总功率变小
（变阻型动态电路）如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片向右移动时，下列判断正确的是（ ）
A．电压表V的示数变大B．电流表A1的示数不变
C．电流表A2的示数变大D．电压表V的示数变小
（变阻型动态电路）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
（开关型动态电路）如图所示电路中电源电压恒为4 V，R1=10 Ω，当只闭合开关S1时，电压表的示数为2 V；当只闭合开关S2时，电压表的示数为1 V，则R2的电阻为_____Ω。
（欧姆定律在串并联电路中的应用）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R0=18Ω。当只闭合开关S1时，电流表的示数为0.3A；当开关S1、S2均闭合时，电流表示数如图乙所示。则电源电压为___________V，Rx为___________Ω。
（特殊方法测电阻）小敏利用如下器材：电压恒定的电源（电源电压值未知）、最大阻值为R（已知）的滑动变阻器、电流表等，设计了如图所示电路来测量未知电阻Rx的阻值。实验时，闭合开关S，将滑片移至B端，电流表的示数为I1再将滑片移至A端，电流表的示数为I2。则待测电阻Rx的阻值为___________。（用已知物理量和测得物理量的字母表示）
（欧姆定律在串并联电路中的应用）如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2∶1。开关S断开时，通过R1与R2的电流之比为______；开关S闭合前后，电压表两次的示数之比为______。
（电流和电阻的关系）在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为4.5V），电流表、电压表、滑动变阻器和开关各一个，四个定值电阻（10Ω、15Ω、20Ω、30Ω），导线若干。
（1）小海连接好如图甲所示的电路，检查无误后，闭合开关发现电流表几乎无示数，电压表示数为4.5V。移动滑片P，两电表示数均无变化，则电路故障可能是___________；
（2）排除故障后，先将10Ω定值电阻接入电路，在移动滑动变阻器滑片的过程中，眼睛应注视___________；
A．电流表示数 B．电压表示数 C．滑动变阻器滑片
（3）通过实验获取数据，得到如图乙所示导体的电流I随电阻R变化的图像，由此可推断所选滑动变阻器的最大阻值至少___________Ω；
（4）由图像乙可得出结论：___________。
（电流和电阻的关系）甲是小明在探究“电流与电阻的关系”时的电路图，电源电压恒为6V。电压表、电流表无损坏，有5、10、20、25 、30等定值电阻，滑动变阻器（50 1A）一个，导线若干。
(1)根据实验要求，用笔画线代替导线，连接完成图甲的实物图 ______ 。
(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，可判断该故障是 ______ 。
(3)排除故障后，进行实验的过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意先观察 ______ （填序号）。
A．变阻器滑片 B．电压表 C．电流表 D．电源
(4)小明根据实验需要，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，将实验数据描绘在图乙中，由图知实验过程中，小明控制定值电阻两端电压保持 ______ V不变；若不更换其他器材，为了能够完成实验，更换的定值电阻阻值不能够大于 ______。
(5)观察图像可以得出实验结论： ______ 。
(6)实验中，滑动变阻器的主要作用是 ______ 。
（电流和电压的关系）小红在“探究电流与电压关系”的实验过程中，采用如图1所示的电路图：
（1）请用笔画线代替导线，帮助小红按图1将图2中实物电路连接完整；
（2）小红通过实验得到的数据如表，其中第5次实验时，调节电压表示数如图3所示，请将电压表的读数填在表格空白处；
（3）小红继续用图2的实物电路探究“电流与电阻的关系”时，她先将电阻接入电路，调节滑动变阻器，使电压表的示数为2V，记下电流值；再将电阻换成电阻，她下一步操作是：将滑动变阻器的滑片继续向______（选填“A”或“B”）端移动，使______的示数保持不变。
（电流和电压的关系）在“探究电流与电压的关系”的实验中。
（1）连接电路时开关应______（选填“断开”或“闭合”）闭合开关前，滑动变阻器的滑片 P 应处于最______（选填“左”或“右”）端；
（2）正确连接好电路后，闭合开关发现电压表示数为 2.8V，电流表无示数，滑动滑片 P，两表示数均无变化，则故障原因是______；
（3）排除所有故障后，闭合开关，小明测得的数据如下表所示，回答下列问题。
①第 5 次实验时电流表示数如图乙所示，读数是______A，实验中所用电阻 R 的阻值为______Ω；
②实验过程中，当测完第 3 组数据后，若要继续测量第 4 组数据时，滑动变阻器的滑片应向______（选填“A”或“B”）端移动；
③小明实验中所用滑动变阻器的规格可能是______（填序号））
A．20Ω 1A B．25Ω 0.6A C．30Ω 0.4A
（测量定值电阻的阻值）用“伏安法”测未知电阻的阻值。

（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来的操作是______；
（2）如图乙所示是小明测量定值电阻的实物图（不完整）。请用笔画线代替导线，连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）；______
（3）连接电路前，开关必须______，电路接通前，滑动变阻器的滑片P应移至阻值最大端；
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障可能是______；
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如图丙所示，则本次实验测得定值电阻Rx的阻值是_______；
（6）本实验中滑动变阻器除保护电路外的作用是______；
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图象。小明发现小宇绘制的U-I图象和自己绘制的U-I图象不同，你认为其原因是小宇_______。
（测量小灯泡的阻值）小阳同学用“伏安法”测小灯泡的电阻，小灯泡标有电压2.5V，电源电压4.5V。
(1)在连接电路时，开关应______，滑动变阻器滑片P应位于______（选填“A”或“B”）。
(2)用笔画线代替导线将实物连接成完整电路______。
(3)闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表示数如图所示，此时小灯泡的电阻约为______Ω（保留一位小数）；他把多次测量的电流值和电压值绘制成I-U图线是一条曲线，原因是______。
(4)如果利用此图还想测量标有电压为3.8V的小灯泡的小灯泡正常发光时的电阻，但是电压表的15V量程已经损坏，在不改变原器材的情况下，应该把电压表并联在______的两端，当移动滑片使电压表示数为______V，此时灯泡正常发光。
如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为6Ω，当开关S闭合时，电压表示数3V。求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值。
如图所示的电路，电源电压为9V不变，定值电阻R1阻值为10Ω。闭合开关S、S1时，电流表的示数为1.2A，求：
（1）电阻R1两端的电压为多少伏特？
（2）闭合开关S，断开S1，电流表的示数为多少？
（3）定值电阻R2的阻值。
在图（a）所示的电路中，电阻R1的阻值为20欧。闭合开关S，两电流表指针的位置均如图（b）所示，求：
（1）电源电压U；
（2）电阻R2的阻值。
实验次数
1
2
3
4
5
电压
______
电流
实验序号
1
2
3
4
5
电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.10
0.20
0.30
0.40
