2025-2026学年湖南省娄底市九年级（上）期中物理试卷-自定义类型

这是一份2025-2026学年湖南省娄底市九年级（上）期中物理试卷-自定义类型，共8页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.根据图中电力检测仪显示屏显示的内容判断，此时测量的是待机状态下电视机的以下哪个物理量（ ）
A. 电功率
B. 电能
C. 电阻
D. 电流
2.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。两个电热水壶都正常工作时，下列说法中正确的是（ ）
①甲电热水壶两端的电压较低②通过乙电热水壶做功较快
③通过两个电热水壶的电流相等④甲电热水壶的电阻较大
⑤乙电热水壶比甲电热水壶一次能烧更多的开水
⑥相同时间内，两个电热水壶消耗的电能不一样
A. 只有②是对的B. ②④⑥是对的C. ①③是对的D. ④⑤⑥是对的
3.小哲学习电学知识后，回家根据所见所闻，归纳了以下几种说法，其中正确的是（ ）
A. 他家电能表表盘上标明“10（20）A”字样，表示这个电能表工作时的电流不应超过10A
B. 手机的锂电池，上面标明电压为3.7V，容量为1130mA•h，它充满电后，储存电能为1130mA•h
C. 他家一个标有“36V40W”的灯泡，接在18V的电路中，灯泡发光暗淡；通过计算得到灯泡的实际功率是10W（灯泡的电阻不变）
D. 他听到一位电视记者在讲到某工厂上半年共节电5000kW•h的时候，手举一只理发用电吹风机说：“我这只电吹风是500瓦的，也就是0.5千瓦，这个厂节省的电力可以同时开动10000个这样的电吹风。”他认为电视记者的说法是对的

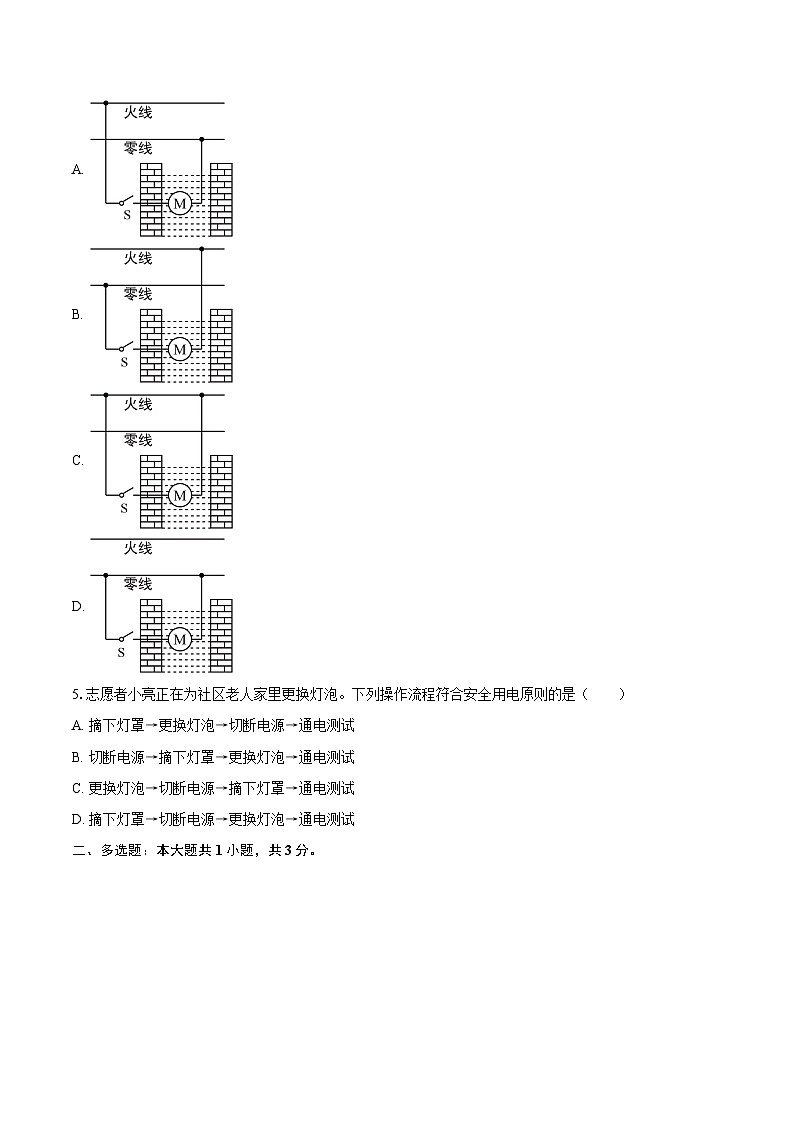

4.随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（ ）
A.
B. ​​​​​​​
C.
D. ​​​​​​​
5.志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是（ ）
A. 摘下灯罩→更换灯泡→切断电源→通电测试
B. 切断电源→摘下灯罩→更换灯泡→通电测试
C. 更换灯泡→切断电源→摘下灯罩→通电测试
D. 摘下灯罩→切断电源→更换灯泡→通电测试
二、多选题：本大题共1小题，共3分。

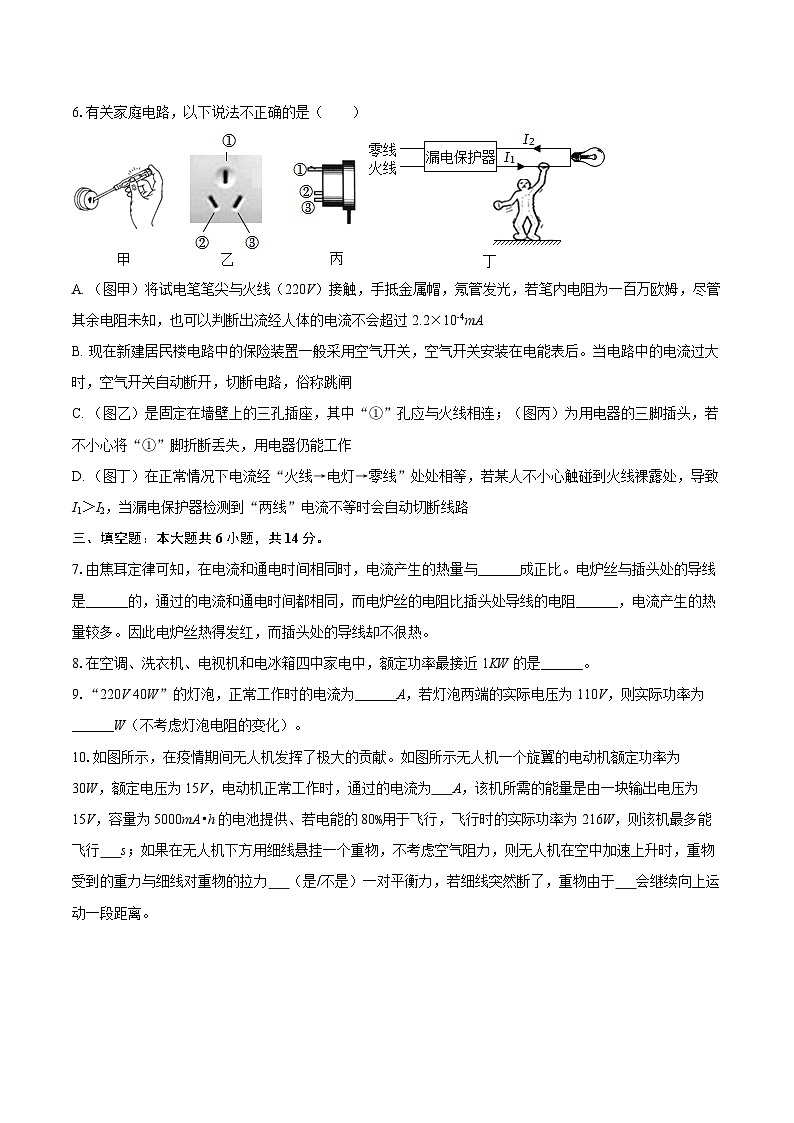

6.有关家庭电路，以下说法不正确的是（ ）
A. （图甲）将试电笔笔尖与火线（220V）接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×10-4mA
B. 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后。当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸
C. （图乙）是固定在墙壁上的三孔插座，其中“①”孔应与火线相连；（图丙）为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作
D. （图丁）在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1＞I2，当漏电保护器检测到“两线”电流不等时会自动切断线路
三、填空题：本大题共6小题，共14分。
7.由焦耳定律可知，在电流和通电时间相同时，电流产生的热量与______成正比。电炉丝与插头处的导线是______的，通过的电流和通电时间都相同，而电炉丝的电阻比插头处导线的电阻______，电流产生的热量较多。因此电炉丝热得发红，而插头处的导线却不很热。
8.在空调、洗衣机、电视机和电冰箱四中家电中，额定功率最接近1KW的是______。
9.“220V 40W”的灯泡，正常工作时的电流为______A，若灯泡两端的实际电压为110V，则实际功率为______W（不考虑灯泡电阻的变化）。
10.如图所示，在疫情期间无人机发挥了极大的贡献。如图所示无人机一个旋翼的电动机额定功率为30W，额定电压为15V，电动机正常工作时，通过的电流为 A，该机所需的能量是由一块输出电压为15V，容量为5000mA•h的电池提供、若电能的80%用于飞行，飞行时的实际功率为216W，则该机最多能飞行 s；如果在无人机下方用细线悬挂一个重物，不考虑空气阻力，则无人机在空中加速上升时，重物受到的重力与细线对重物的拉力 （是/不是）一对平衡力，若细线突然断了，重物由于 会继续向上运动一段距离。
11.现有一个水电站，如图所示，发电机提供的电压U=250V，保持恒定，通过输电线向较远处用户输电，输电线总电阻R0=0.15Ω，闭合开关S，若发电机提供给电路的总功率P=50kW，则通过输电线的电流为 A，输电线上发热损耗的电功率为 W。
12.人们使用两脚插头台灯时，往往会随意插入两孔插座中。如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是______（填“断路”或“短路”）现象。这种插入法，在断开开关情况下，接触台灯接点N时______（填“会”或“不会”）触电。
四、作图题：本大题共2小题，共10分。
13.如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S1，当开关S1闭合时，电路的总功率增加到原来的2倍，请画出两种可能的连接电路图。
14.如图甲所示是家用插线板。在图乙中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：
①插线板上的开关可同时控制两插座的通、断；
②开关接通时两插座都能提供220V电压。
五、实验探究题：本大题共2小题，共33分。
15.在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路。
（1）根据______，我们可以比较相同时间内电流做功的多少。
（2）经过讨论，小明认为不可以选择图甲电路，原因是______。
（3）为了研究电功与电流的关系，小丽认为应该选择图乙所示的电路，小勇认为该电路有不足之处，他的理由是______。
（4）利用丙电路是为了探究电功与______的关系，当闭合开关后，小华发现两灯都不亮，电压表V1有示数，电压表V2无示数，你认为电路发生的故障是______。排除故障后，同学们正确操作，根据______现象得出了结论。该结论是______。
16.如图所示是探究“电流产生的热量与哪些因素有关”的装置。
（1）图甲中在两个密闭容器中装有质量相等的空气，并各放置一根阻值不同的电阻丝，此装置可研究电流产生的热量与______的关系；
（2）图乙两密闭容器中的电阻丝阻值相等，在其中一容器外部并联一个阻值相同的电阻，若图乙中两U形管内液面上升高度相同，则故障可能是______。排除故障后通电相同时间，发现左侧U形管内液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的______越大，产生的热量越多。
（3）为了使乙实验中两侧U形管液面高度差更明显，可将空气盒外电阻换______（选填“大于”或“小于”）5Ω的电阻。
六、计算题：本大题共1小题，共15分。
17.图甲是某款电熨斗，图乙是其电路原理图。已知电源电压为220V，R1、R2为发热体。该电熨斗两挡功率分别为100W和500W，通过开关S实现温度控制，S闭合时为高温挡。
（1）求R1的阻值；
（2）在使用过程中，若电熨斗10min消耗电能1.32×105J，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；
（3）为了适应不同室温和更多衣料，小明对电路做了改进，将R2换成滑动变阻器R3，如图丙所示，R1、R3均为发热体。假定电熨斗每秒钟散失的热量Q跟电熨斗表面温度与环境温度的温度差△t关系如图丁所示，则在一个20℃的房间内，要求电熨斗表面保持220℃不变，应将R3的阻值调为多大？
七、综合题：本大题共1小题，共10分。
18.人们常用试电笔来辨别照明电路中的火线和零线，试电笔内串联有一个电阻值很大的高值电阻，已知某试电笔内高值电阻为2.2兆欧，人通常的电阻为2200欧，安全电流为10毫安，灯泡的电阻约为200欧。
（1）以上两图中符合安全用电原则的是______图；
（2）如图甲，开关闭合时，某同学正在使用该试电笔测试A点，计算此时通过该同学身体的电流。
1.【答案】A
2.【答案】B
3.【答案】C
4.【答案】B
5.【答案】B
6.【答案】AC
7.【答案】电阻 串联 大
8.【答案】空调
9.【答案】0.18 10
10.【答案】2
1000
不是
惯性

11.【答案】200
6000

12.【答案】断路 会
13.【答案】解：两个阻值相同的定值电阻的连接方式有两种：串联和并联；
当两个电阻串联时，当开关S1闭合时，电路的总功率增加到原来的2倍，根据P=可知，需要总电阻变为串联总电阻的一半，根据串联电路的电阻的特点可知，需要开关闭合使其中的一个被短路；如图所示：
当两个电阻并联时，有一个电阻工作，当开关S1闭合时，电路的总功率增加到原来的2倍，即总电阻变为原来的一半，根据串联电路的电阻的特点可知，需要开关闭合使两个电阻并联在一起，同时工作；如图所示：

14.【答案】
15.【答案】灯泡的亮度 无法利用控制变量法探究电功与电压电流的关系 不能多次测量，无法排除实验结论的偶然性 电压、 L1断路 电压越大，灯泡越亮 电流一定时，电压越大，电流所做的功约多
16.【答案】电阻 e电阻丝开路 电流 小于
17.【答案】解：（1）当S闭合时，只有R1接入电路，对应高温挡功率P=500W，
由P=得R1===96.8Ω；
（2）这段时间内电熨斗的平均功率P===220W，
因为100W＜220W＜500W，所以这段时间内电熨斗在100W到500W之间切换；
设电熨斗在P=100W下工作时间为t，则有W=P1t+P2（600s-t），
已知W=1.32×105J、P1=100W、P2=500W，带入可得t=420s，
即电熨斗在P=100W下工作了420s，在P=500W下工作了120s；
（3）由题干可知室温为20℃，电熨斗表面为220℃，则温差△t=220℃-20℃=200℃，
观察图像丁可知，在温差为200℃下电熨斗每秒钟散失的热量为400J，
则损失热量的功率为P===400W，
要想保持电熨斗表面温度不变，则电熨斗的加热功率P=400W，
电路丙中消耗的总功率P=，
已知P=400W、U=220V、R1=96.8Ω，带入可得R3=24.2Ω。
答：（1）R1的阻值是96.8Ω；
（2）在这段时间内电熨斗处于高温挡与低温挡相互切换的状态，电熨斗在P=100W下工作了420s，在P=500W下工作了120s；
（3）如果要求电熨斗表面温度不变，应将R3的阻值调为24.2Ω。
18.【答案】甲； 通过该同学身体的电流约为0.1mA
