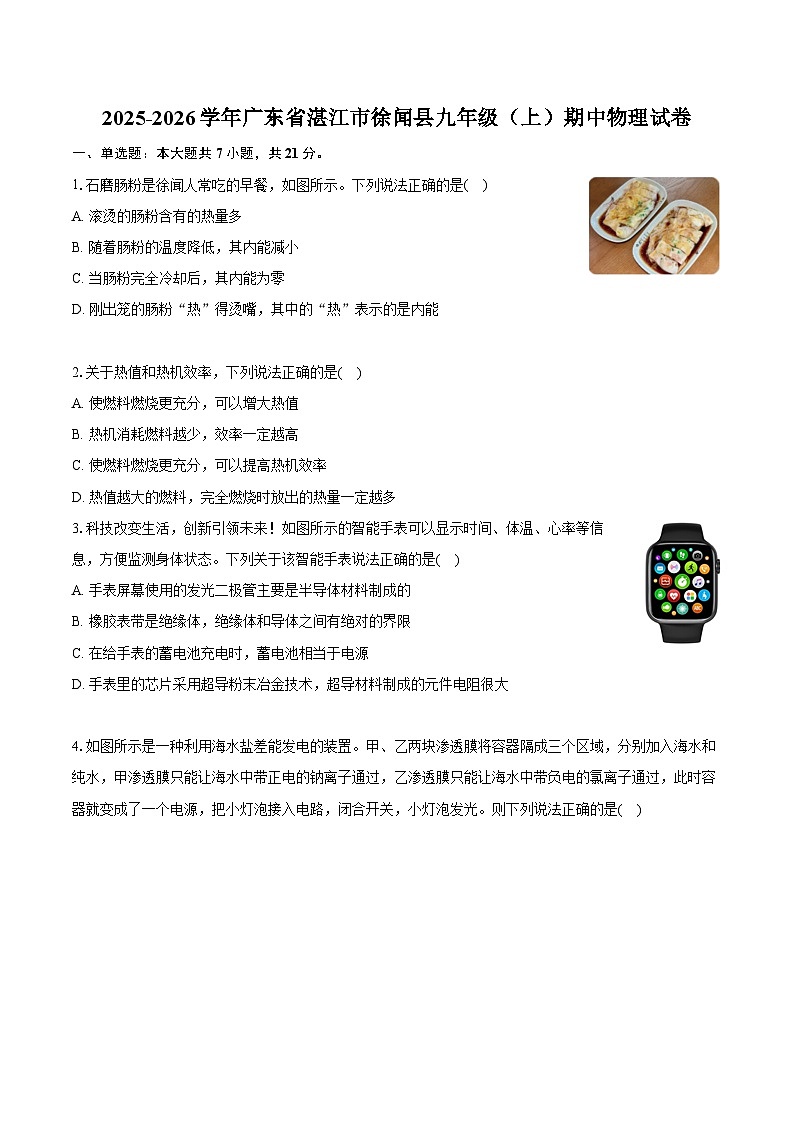

2025-2026学年广东省湛江市徐闻县九年级（上）期中物理试卷（含答案+解析）

这是一份2025-2026学年广东省湛江市徐闻县九年级（上）期中物理试卷（含答案+解析），共22页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.石磨肠粉是徐闻人常吃的早餐，如图所示。下列说法正确的是( )
A. 滚烫的肠粉含有的热量多
B. 随着肠粉的温度降低，其内能减小
C. 当肠粉完全冷却后，其内能为零
D. 刚出笼的肠粉“热”得烫嘴，其中的“热”表示的是内能
2.关于热值和热机效率，下列说法正确的是( )
A. 使燃料燃烧更充分，可以增大热值
B. 热机消耗燃料越少，效率一定越高
C. 使燃料燃烧更充分，可以提高热机效率
D. 热值越大的燃料，完全燃烧时放出的热量一定越多
3.科技改变生活，创新引领未来！如图所示的智能手表可以显示时间、体温、心率等信息，方便监测身体状态。下列关于该智能手表说法正确的是( )
A. 手表屏幕使用的发光二极管主要是半导体材料制成的
B. 橡胶表带是绝缘体，绝缘体和导体之间有绝对的界限
C. 在给手表的蓄电池充电时，蓄电池相当于电源
D. 手表里的芯片采用超导粉末冶金技术，超导材料制成的元件电阻很大

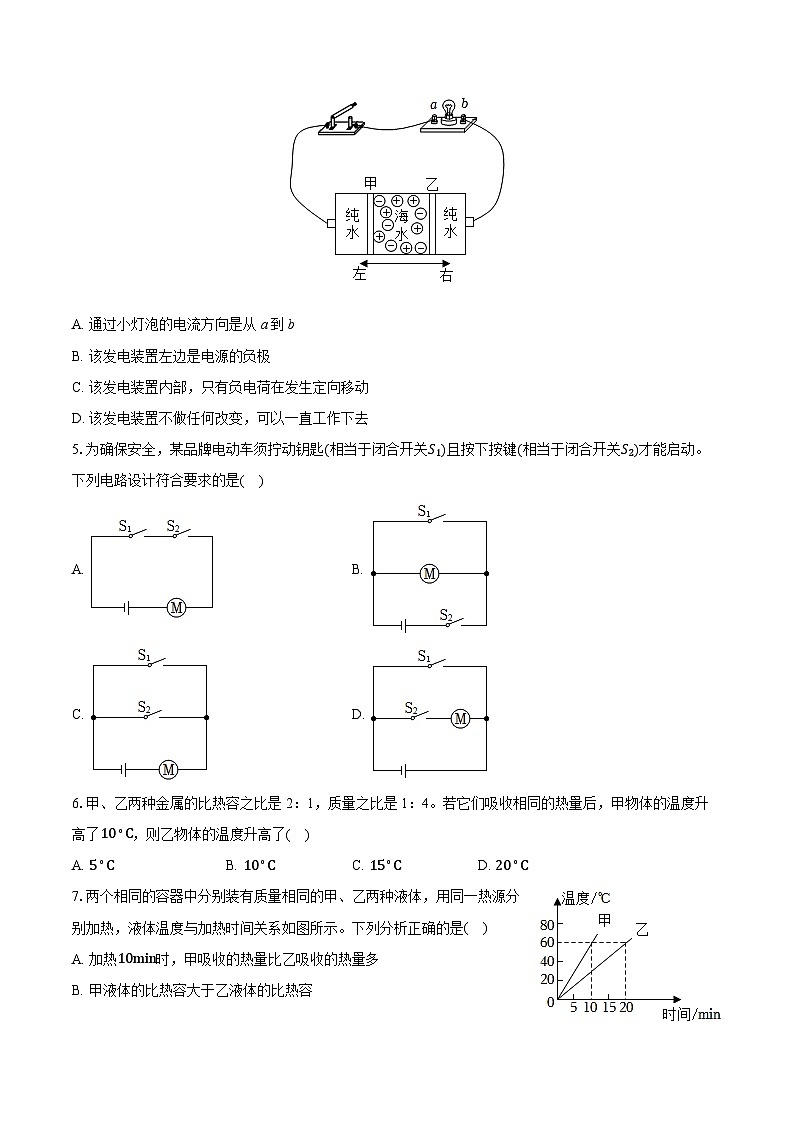

4.如图所示是一种利用海水盐差能发电的装置。甲、乙两块渗透膜将容器隔成三个区域，分别加入海水和纯水，甲渗透膜只能让海水中带正电的钠离子通过，乙渗透膜只能让海水中带负电的氯离子通过，此时容器就变成了一个电源，把小灯泡接入电路，闭合开关，小灯泡发光。则下列说法正确的是( )
A. 通过小灯泡的电流方向是从a到b
B. 该发电装置左边是电源的负极
C. 该发电装置内部，只有负电荷在发生定向移动
D. 该发电装置不做任何改变，可以一直工作下去
5.为确保安全，某品牌电动车须拧动钥匙(相当于闭合开关S1)且按下按键(相当于闭合开关S2)才能启动。下列电路设计符合要求的是( )
A. B.
C. D.
6.甲、乙两种金属的比热容之比是2：1，质量之比是1：4。若它们吸收相同的热量后，甲物体的温度升高了10∘C，则乙物体的温度升高了( )
A. 5∘CB. 10∘CC. 15∘CD. 20∘C
7.两个相同的容器中分别装有质量相同的甲、乙两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示。下列分析正确的是( )
A. 加热10min时，甲吸收的热量比乙吸收的热量多
B. 甲液体的比热容大于乙液体的比热容
C. 若升高相同的温度，甲吸收的热量比乙吸收的热量少
D. 从吸热能力方面看，选择甲液体做冷却剂比乙液体效果好
二、填空题：本大题共8小题，共27分。

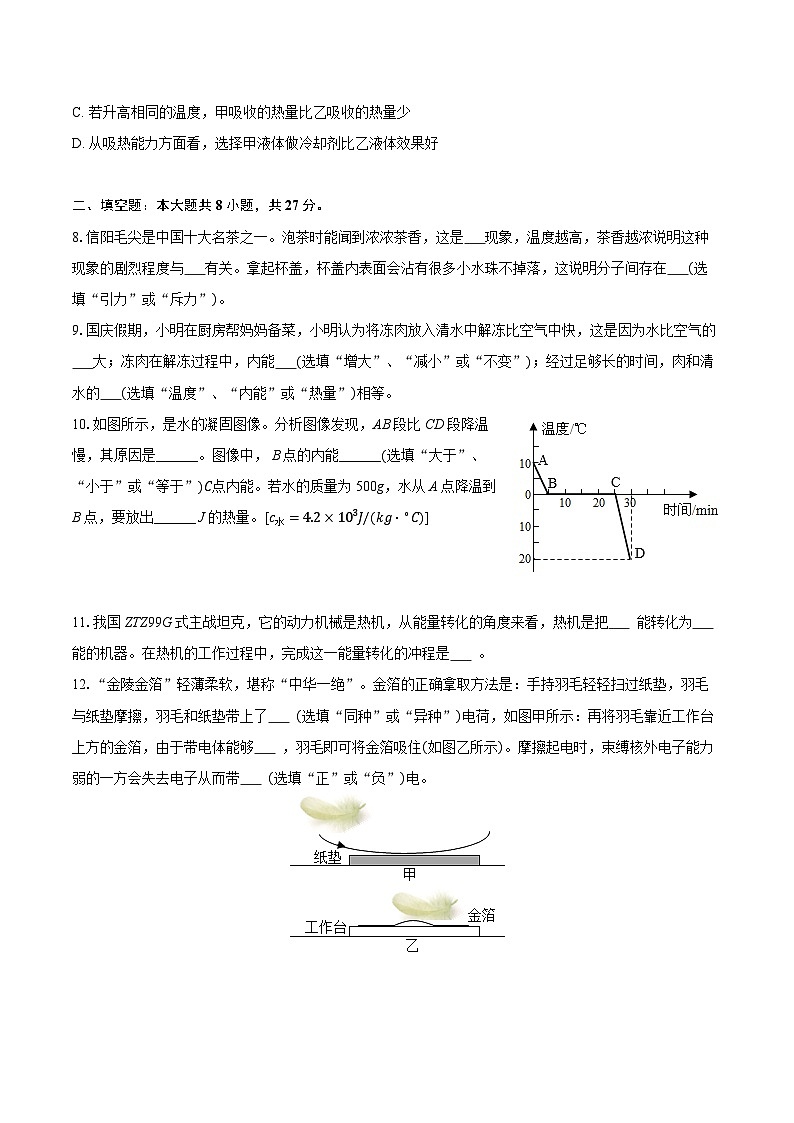

8.信阳毛尖是中国十大名茶之一。泡茶时能闻到浓浓茶香，这是 现象，温度越高，茶香越浓说明这种现象的剧烈程度与 有关。拿起杯盖，杯盖内表面会沾有很多小水珠不掉落，这说明分子间存在 (选填“引力”或“斥力”)。
9.国庆假期，小明在厨房帮妈妈备菜，小明认为将冻肉放入清水中解冻比空气中快，这是因为水比空气的 大；冻肉在解冻过程中，内能 (选填“增大”、“减小”或“不变”)；经过足够长的时间，肉和清水的 (选填“温度”、“内能”或“热量”)相等。
10.如图所示，是水的凝固图像。分析图像发现，AB段比CD段降温慢，其原因是______。图像中， B点的内能______(选填“大于”、“小于”或“等于”)C点内能。若水的质量为500g，水从A点降温到B点，要放出______ J的热量。[c水=4.2×103J/(kg⋅∘C)]
11.我国ZTZ99G式主战坦克，它的动力机械是热机，从能量转化的角度来看，热机是把 能转化为 能的机器。在热机的工作过程中，完成这一能量转化的冲程是 。
12.“金陵金箔”轻薄柔软，堪称“中华一绝”。金箔的正确拿取方法是：手持羽毛轻轻扫过纸垫，羽毛与纸垫摩擦，羽毛和纸垫带上了 (选填“同种”或“异种”)电荷，如图甲所示：再将羽毛靠近工作台上方的金箔，由于带电体能够 ，羽毛即可将金箔吸住(如图乙所示)。摩擦起电时，束缚核外电子能力弱的一方会失去电子从而带 (选填“正”或“负”)电。
13.如图甲所示，这是一款既能吹冷风又能吹热风的电吹风机，图乙是其简化电路图，A是电热丝，B是电动机。若要使电吹风机吹出冷风，只需要闭合开关 ；若要使电吹风机吹出热风，需要闭合开关 ，此时电热丝和电动机 (选填“串联”或“并联”)。
14.如图所示是甲、乙两灯的U−I图像，允许加在甲、乙两灯两端的最大电压分别是6V和3V。将两灯串联，电路两端的最大总电压是 V，电路中的最大电流是 A；将两灯并联，干路中的最大电流是 A。
15.如图甲所示，2025年4月24日，搭载神舟二十号载人飞船的长征二号F遥二十运载火箭在酒泉卫星发射中心点火发射。
(1)载人飞船随火箭发射过程中，载人飞船的机械能______(选填“增大”“减小”或“不变”)；
(2)长征二号F遥二十运载火箭的燃料选用密度小、______(选填“比热容”或“热值”)大的气体燃料，采用降低温度和压缩体积的方法使其液化。燃料燃烧时将燃料的______能转化为内能；
(3)如图乙所示，“喷水降温降噪系统”主要是通过______的方式减少火箭发射台的内能，从而达到保护火箭发射台的效果；
(4)2025年4月30日，神舟十九号载人飞船返回舱在东风着陆场成功着陆。如图丙所示，神舟十九号返回舱进入地球时，看上去像一个大火球，是因为返回舱通过大气层时，与大气层摩擦，______能转化为内能，通过______的方法改变了返回舱的内能。
三、作图题：本大题共3小题，共7分。
16.请在图中坐标定性画出酒精的热值与其完全燃烧所放出的热量Q的关系图象。
17.如图，是一个人体身高测量仪的电路图，部分元件未画出，要求被测人身高变高时，电表的示数增大。请在“定值电阻”、“电流表”或“电压表”中选两个。
18.如图所示的是电动汽车的“油门”示意图，脚向下踩“油门”时，旋钮滑片可以绕O点在电阻圈上逆时针转动。请用笔画线代替导线将变阻器接入电路中。
四、实验探究题：本大题共3小题，共19分。
19.完成下列实验：
(1)如图甲，向一端封闭的玻璃管中注水至一半位置，再注入酒精直到充满。封闭玻璃管口，并将玻璃管反复翻转，使水和酒精充分混合，混合后水和酒精的总体积______(选填“大于”或“等于”或“小于”)混合前水和酒精的总体积，这说明______。
(2)如图乙所示，将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明分子间存在______。铅块粘在一起后却很难压扁它们，这说明分子间存在______。
(3)图丙是实验室常用的验电器的结构示意图，当带电体与金属小球接触时，两片金属箔就会张开，此验电器的原理是______。
(4)如图丁所示，为了有力地证明气体发生扩散，最恰当的实验装置应该选择______(选填“A”或“B”)方式放置，然后根据空气瓶中出现红棕色的现象，说明了分子______。
20.如图甲所示是“比较不同物质的吸热能力”的实验装置，A、B液体质量相同。
(1)实验时，小明选用相同的电加热器，通过比较______(填序号：选填①“升高的温度”或②“加热时间的长短”)来得知A、B两种液体吸热的多少。这种研究方法是______。
(2)加热相同时间，观察A、B液体升高的温度，升高温度较大的物质，吸热能力(比热容)较______(填大或小)
(3)小红做相同的实验，并绘出温度随时间变化的图像(如图乙)。分析图像可知：______(选填“A”或“B”)液体更适合用作汽车发动机的冷却液。若A、B两种液体从相同初温20∘C分别升高到40∘C和35∘C，加热时间之比为1：2，则A、B液体的比热容之比______。
21.探究串联电路中电压的规律。
(1)根据如图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整。
(2)连接电路时，开关应处于______状态。正确连接电路后，闭合开关，发现电压表的示数非常接近电源电压，则故障为______。
(3)排除故障后，用电压表分别测出电压UAB、UBC和UAC，其中测UAB时，电压表的示数如图丙所示，示数为______ V。接着更换不同规格的灯泡并多次实验，数据记录见表。
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压______。
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以______。
(4)评估交流环节，有同学提出：实验中连接完电路，闭合开关，发现电压表指针反向偏转，原因是______。
五、计算题：本大题共2小题，共13分。
22.每逢冬至，广东人的餐桌上都少不了一份汤圆。煮汤圆时，要先把水烧开，再下汤圆煮熟。在1个标准大气压下，将2.5kg的水从20∘C加热到沸腾，c水=4.2×103J/(kg⋅∘C)，q天然气=4×107J/m3，燃气灶的效率是60%，求；
(1)水吸收的热量；
(2)天然气完全燃烧放出的热量；
(3)消耗天然气的体积。
23.如图所示，电源电压为18V，当开关S闭合后，电压表V2、V3示数分别为10V、12V。求：
(1)L2两端的电压是多少？
(2)将电压表V2、V3分别换成电流表A2、A3；闭合开关后，电流表A1、A2、A3的示数分别为1.2A、0.8A、1A，通过L1、L2、L3的电流分别是多大？
六、综合题：本大题共1小题，共13分。
24.为了响应国家“低碳环保”的号召，小明家购买了一辆混合动力汽车，如图甲所示。混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电。汽车启动时，内燃机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶；当需要高速行驶，蓄电池储存电能过低时，改由内燃机工作，一方面向车轮输送动力，另外通过电机给蓄电池充电。
(1)在太阳的照射下车内温度很快升高，内能______(选填“增大”“不变”或“减小”)，加油站规定工作人员在上班时间不能穿化纤布料做的衣服，这是因为化纤布料容易发生摩擦而带上______，存在火灾隐患。
(2)当发电机给蓄电池充电时，蓄电池的化学能______(选填“增大”或“减小”)。
(3)如图乙所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，如果其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为______(选填“串联”或“并联”)，转向横杆相当于电路中的______。
(4)在该混合动力汽车上装有一种定时音乐播放器，其原理如图丙所示。“播放器”是有电流通过时会播放音乐的装置，“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于______(选填“断开”或“闭合”)状态时，播放器会播放音乐，此时播放器和指示灯是______联的(选填“串”或“并”)。
(5)图丁所示是四冲程汽油机的______冲程。汽车行驶过程中，闻到尾气有汽油味，说明汽油没有完全燃烧，则汽油的热值______(选填“变大”、“变小”或“不变”)，若该汽油机使用热值更高的燃料，则汽油机的效率______(选填“变大”、“变小”或“不变”)。
(6)汽油机工作时把燃料的化学能转化为______能，再转化为汽车的______能。
(7)汽油机的防冻冷却液是由水和某种防冻剂混合而成的，这是利用了水的______大的特点。
答案和解析
1.【答案】B
【解析】解：A、热量是一个过程量，只有在物体发生热传递时，我们才用热量这个概念，不能说物体含有多少热量，故A错误；
B、随着肠粉的温度降低，放出了热量，所以其内能减少，故B正确；
C、一切物体都具有内能，当肠粉完全冷却后，其内能不为零，故C错误；
D、刚出锅的肠粉“热”得烫嘴，说明其温度很高，这里的“热”表示的是温度高，故D错误。
故选：B。
(1)热量是个过程量，不能说含有热量，只能说吸收或者放出热量；
(2)温度降低放出热量内能减小，据此判断；
(3)一切物体都有内能；
(4)温度是表示物体冷热程度的物理量。
本题考查对温度、内能和热量概念的理解。
2.【答案】C
【解析】解：A、热值是燃料的一种特性，只与燃料的种类有关，与燃料燃烧是否充分等因素无关，故A错误；
B、热机效率指的是用于做有用功的能量占燃料燃烧放出热量的百分比，热机消耗的燃料越少，效率不一定越高，故B错误；
C、根据提高热机效率的方法知，使燃料燃烧更充分，燃料的利用率变高，热机效率变高，故C正确；
D、由Q放=mq可知，放出的热量由燃料的质量和热值共同决定，热值大的燃料，完全燃烧时放出的热量不一定越多，故D错误。
故选：C。
(1)热值是指单位质量的某种燃料完全燃烧放出的热量，是燃料的一种特性，只与燃料的种类有关，与其它因素无关；
(2)热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，比值越大，效率越高；
(3)根据热机效率的概念可知，提高燃料的利用率可以提高热机效率；
(4)根据Q放=mq分析放出热量的决定因素。
本题主要考查了对热机效率和热值概念的理解，属于基础题，难度不大。
3.【答案】A
【解析】解：A、手表屏幕使用的发光二极管具有单向导电性，主要是由半导体材料制成的，故A正确；
B、导体和绝缘体没有绝对的界限，并且导体和绝缘体在一定条件下是可以相互转换的，故B错误；
C、在给手表的蓄电池充电时，蓄电池消耗电能，相当于用电器，故C错误；
D、手表里的芯片采用超导粉末冶金技术，超导材料制成的元件电阻为零，故D错误。
故选：A。
(1)二极管是由半导体做成的器件，它具有单向导电性；
(2)容易导电的物体叫导体，不容易导电的物体叫绝缘体；导体和绝缘体没有绝对的界限，并且在一定条件下，导体和绝缘体可以相互转换；
(3)蓄电池供电时是电源，充电时则为用电器；
(4)超导体的电阻为零。
本题考查了半导体材料的特点与作用、导体与绝缘体的概念和电路的组成等知识的了解和掌握，具有一定的综合性，但难度不大。
4.【答案】A
【解析】解：A.通过小灯泡的电流方向是从a到b，因为a端与电源的正极相连，故A正确；
B.该发电装置左边是电源的正极，因为甲的左端集结的是正电荷，故B错误；
C.该发电装置内部，钠离子和氯离子同时在发生定向移动，故C错误；
D.该发电装置不做任何改变，不可以一直工作下去，因为离子可以定向移动完，故D错误；
故选：A。
电流的方向：物理学上规定正电荷定向移动的方向为电流的方向。
电源正极不断聚集正电荷、负极聚集负电荷，使得正负极之间保持一定的电压。
本题考查正电荷定向移动的方向规定为电流方向。
5.【答案】A
【解析】解：由题意可知，只有开关S1和S2同时闭合时，电动机才能工作，由此可知，两个开关相互影响，应串联在电路中，控制电动机，故A符合要求。
故选：A。
由题意可知，只有开关S1和S2同时闭合时，电动机才能工作，由此可知，两个开关相互影响，应串联在电路中，控制电动机。
本题考查串、并联电路的设计，明确设计要求是关键。
6.【答案】A
【解析】解：由题知，m甲：m乙=1：4，c甲：c乙=2：1，
甲、乙两金属吸收的热量：Q甲：Q乙=1：1，
由Q吸=cmΔt得，两种金属升高温度之比：
Δt甲：Δt乙=Q甲c甲m甲：Q乙c乙m乙=12×1:11×4=2：1，
由题知，Δt甲=10∘C，所以Δt乙=5∘C，故A正确。
故选：A。
知道甲、乙两金属质量、比热容、吸收热量的关系，利用吸热公式Q吸=cmΔt求两物体升高温度的比值；知道甲金属的温度升高值，可求乙金属的温度升高值。
本题考查了吸热公式Q吸=cm△t的应用，代入比值时要细心，不要因颠倒出错!
7.【答案】C
【解析】解：A.实验中，用相同的热源加热，则加热相同的时间10min，甲、乙吸收的热量相等，故A错误；
B.由图示知，加热相同时间，即吸收相同热量时，甲升温比乙快，则甲的比热容比乙的小，故B错误；
C.由图示知，升高相同的温度，甲所需时间比乙的少，则甲吸收的热量比乙的少，故C正确；
D.从吸热能力方面看，乙的比热容大，选择乙液体做冷却剂比甲液体效果好，故D错误。
故选：C。
(1)定性分析解答方法有两种：
①选取相同的加热时间，比较温度的变化，加热时间相同，温度变化小的比热容大；
②选取相同的温度变化，比较加热的时间，温度变化相同，加热时间长的比热容大。
(2)定量分析：要从图像中提取有效信息，选取正确的物理公式进行计算。
本题考查温度-时间图像的分析和比热容的相关知识，属于基础题，难度不大。
8.【答案】扩散
温度
引力

【解析】解：泡茶时能闻到茶香，是茶叶的香味分子不停地做无规则运动到了空气中，这是扩散现象；温度越高，分子无规则运动越剧烈，扩散进行的越快，茶香越浓，说明这种现象的剧烈程度与温度有关。
分子间既有引力，又有斥力；杯盖上会沾有很多小水珠，小水珠不掉落，这说明分子间存在引力。
故答案为：扩散；温度；引力。
两种物质相互接触时彼此进入对方的现象叫扩散，扩散现象是分子不停地做无规则运动的体现，温度越高，扩散越快，分子运动越剧烈。分子间存在相互作用的引力和斥力。
此题考查了分子间的相互作用力和扩散现象在生活中的应用，属于基础知识，是一道基础题。
9.【答案】比热容
增大
温度

【解析】解：水的比热容大于空气的比热容。在质量和温度变化量相同的情况下，比热容越大，吸收或放出的热量越多。所以水能够比空气传递更多的热量给冻肉，使冻肉更快解冻。
冻肉在解冻过程中，会吸收热量，根据热传递的规律，低温物体吸收热量，内能增加，所以冻肉的内能会增大。
根据热传递的原理，热量总是从高温物体传递到低温物体，直到两者温度相同为止。所以经过足够长的时间，肉和清水会达到热平衡，此时它们的温度相等。
故答案为：比热容；增大；温度。
因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水对冰冻的食品放出的热量多，所以冰冻的食品泡在清水中比在空气中解冻快。
冻肉在解冻过程中，吸收热量，内能增大；肉和清水不断发生热传递，经过足够长的时间，肉和清水具有相同的温度。
本题主要考查热传递的方向及条件，热量、内能、温度是热学里三个最重要，学生对水的比热容大的特点以及应用的了解和掌握。
10.【答案】冰的比热容比水小 大于 2.1×104
【解析】解：(1)由于冰的比热容比水小，冰和水的质量相等，吸收相同的热量，冰的温度变化多，所以AB段比CD段升温快；
(2)BC段是水的凝固过程，该过程放出热量、内能减小，温度不变，所以物体在B点时具有的内能大于在C点时的内能；
(3)水从A点降温到B点放出的热量：
Q放=cm(t0−t)=4.2×103J/(kg⋅∘C)×500×10−3kg×(10∘C−0∘C)=2.1×104J。
故答案为：冰的比热容比水小；大于；2.1×104。
(1)水的比热容较大，质量相同的水与其它物质相比，吸收相同的热量，水的温度变化小；
(2)晶体熔化时吸收热量、内能增加、温度不变；
(3)知道水的比热容、质量、水从A点降温到B点温度变化量，利用Q放=cm(t0−t)计算水放出的热量。
本题考查了对比热容特性的理解、吸热公式的应用、晶体熔化的特点，以及对晶体熔化图像和沸腾图像的认识，考查比较全面，要熟练掌握。
11.【答案】内
机械
做功冲程

【解析】解：从能量转化的角度来看，热机是把内能转化为机械能的机器，这一能量转化过程是在做功冲程中完成。
故答案为：内；机械；做功冲程。
在做功冲程中的能量转化是内能转化为机械能。
本题考查了内燃机的做功冲程及其能量转化，基础题。
12.【答案】异种
吸引轻小物体
正

【解析】解：摩擦起电的原理是电荷的转移，在这个过程中得电子带负电，失去电子带正电，整个过程中得失电子数相同；所以摩擦起电的两个物体带等量异种电荷，所以羽毛和纸垫带上异种电荷。
由于带电物体吸引轻小物体，所以带电的羽毛可以把金箔吸住。
在摩擦起电过程中，得电子带负电，失去电子带正电。
故答案为：异种；吸引轻小物体；正。
同种电荷相互排斥、异种电荷相互吸引。
带电体可以吸引轻小物体。
不同的物质原子核束缚核外电子的本领有强有弱，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电。摩擦起电的实质不是创造了电，而是电子的转移。
本题考查的是电荷间的相互作用规律；知道带电体的性质和验电器的基本原理。
13.【答案】S2
S1、S2
并联

【解析】解：只闭合开关S2，电动机工作，电热丝不工作，电吹风机吹出冷风；
闭合开关S1、S2，电动机工作，电热丝工作，电吹风机吹出热风，此时，电热丝和电动机并联。
故答案为：S2；S1、S2；并联。
A是电热丝，B是电动机，闭合开关S2，只有电动机接入电路；若将开关S1、S2都闭合，电热丝与电动机并联，据此分析。
本题考查了串并联电路的分析，难度不大，属基础题。
14.【答案】8
0.5
0.9

【解析】解：(1)由图可知，当甲灯电压是6V时，电流为0.5A，乙灯电压是3V时，电流是0.6A，由于串联电路中电流是处处相等的，则两灯串联后，电路中允许通过的最大电流是0.5A，即甲灯泡正常工作，甲灯电压是6V，据图可知，此时乙灯的电压是2V，根据串联电路中电压规律可得电路两端的最大总电压是：U=6V+2V=8V；
(2)将两灯并联使用，由于并联电路中各支路两端电压是相等的，则此时电路中的最大电压是3V，即乙灯泡正常工作，乙灯的电流是0.6A，据图可知，此时甲灯的电流是0.3A，根据并联电路中电流规律可得干路的最大电流是I=0.6A+0.3A=0.9A。
故答案为：8；0.5；0.9。
(1)由图象可知甲、乙灯的额定电流，两灯串联使用，电路中电流为最小者，读出乙灯两端电压，然后可知电路两端的最大电压；
(2)两灯泡并联时允许所加的最大电压为两额定电压较小的，由图象可知，此时流经甲的电流，乙灯正常发光，根据干路中的电流等于各支路电流之和求得电路最大电流。
本题考查了学生的读图能力，同时考查了串并联电路的特点，是一道综合性题目。
15.【答案】增大； 热值；化学； 热传递； 机械；做功
【解析】解：(1)载人飞船随火箭发射过程中，飞船的高度与速度不断增大，则动能与势能不断增大，载人飞船的机械能增大。
(2)等质量的不同种燃料，热值大的燃料完全燃烧放出的热量更多，长征二号遥二十运载火箭的燃料选用密度小、热值大的气体燃料。
燃料在燃烧过程中，通过化学变化，产生高温高压的气体，将化学能转化为内能。
(3)喷水降温是利用水汽化吸热的原理降温的，故主要是通过热传递的方式减少火箭发射台的内能。
(4)神舟十九号返回舱进入地球大气层时，高度速度不断减小，与大气层摩擦，温度快速上升，机械能不断减小，故将机械能转化为内能，通过做功的方法改变了返回舱的内能。
故答案为：(1)增大；(2)热值；化学；(3)热传递；(4)机械；做功。
(1)动能与物体的质量和速度有关，重力势能与物体的质量和高度有关，机械能是动能和势能的总和；
(2)热值是燃料的一种特性，在完全燃烧相同质量的燃料时，热值越大的燃料释放出的热量越多，在选择火箭燃料时首先应该考虑燃料热值的大小；
燃料燃烧时，化学能转化为内能；
(3)改变物体内能的两种方式：做功和热传递；
(4)对物体做功，物体内能增加。
本题考查了热值、内能的改变、能量转化等，属于典型题。
16.【答案】解：
热值是燃料的一种特性，它和燃料的质量、放出热量的多少无关，所以酒精的热值与其完全燃烧所放出的热量Q的关系图象是与热量Q平行的直线，如图所示：

【解析】热值是指1kg某种燃料完全燃烧放出的热量，是燃料的一种特性，它和燃料的质量、放出热量的多少无关。
此题主要考查的是学生对热值是燃料特性的认识和了解，基础性题目。
17.【答案】解：如图所示，电压表的内阻很大，在电路中相当于断路，则下面方框不能是电压表，否则电路断路；
滑片上移，滑动变阻器R接入电阻变大，电源电压一定，根据欧姆定律可得，电路中电流变小，可知接入电表不可能为电流表，电压表应与R并联，与R串联的应该为定值电阻，根据串联电路分压的规律，当滑片上移，接入电阻变大，R两端分得电压变大，电压表示数变大，如图所示：
。
【解析】滑片上移，滑动变阻器R接入电阻变大，电源电压一定，根据欧姆定律，电路中电流变小，接入电表不可能为电流表，根据电压表使用方法，电压表应与R并联，与R串联的应该为定值电阻，根据串联电路分压的规律，当滑片上移，接入电阻变大，R两端分得电压变大，据此分析可得答案。
本题考查了欧姆定律的应用，特别是对串联电路的分压规律的考查，属于常考题。
18.【答案】
【解析】解：电阻圈和旋钮滑片构成了变阻器，是通过改变电阻圈接入电路中的长度来改变电阻大小的。
当脚向下踩“油门”时，汽车速度加快，说明电路中的电流变大，电阻圈接入电路中的长度变短，因此将A、B两个触点相连，如图所示：
电动汽车“油门”示意图，其实质是变阻器，滑动变阻器是通过改变电阻圈的长度来改变电阻大小；
当脚踩“油门”时汽车速度加快，电流增大，说明电阻减小，据此分析电路中的a、b接点应当与变阻器中A、B、C三个接点中的哪两个相连。
本题主要考查学生对滑动变阻器的原理的了解和掌握，是一道基础题。
19.【答案】小于；分子间存在间隙； 引力；斥力； 同种电荷相互排斥； B；发生扩散现象
【解析】(1)混合后水和酒精的总体积小于混合前水和酒精的总体积，这是因为分子间存在间隙，水分子和酒精分子可以相互进入对方分子间的间隙，从而导致总体积变小。
(2)将两个表面光滑的铅块相互紧压后会粘在一起，这说明分子间存在引力，正是由于分子间引力的作用，使得铅块能够粘在一起。铅块粘在一起后很难压扁它们，这说明分子间存在斥力。
(3)当带电体与金属小球接触时，电荷传导到金属杆和金属箔片上，两片金属箔带上了同种电荷，根据电荷间的相互作用规律，同种电荷相互排斥，所以金属箔会张开，验电器的原理是同种电荷相互排斥。
(4)二氧化氮气体的颜色是红棕色的，而且比空气的密度大，为了排除重力对实验的影响，空气要处于二氧化氮气体的上方，所以最恰当的实验装置应是B，然后根据空气瓶中出现红棕色的现象，说明了分子发生扩散现象。
故答案为：(1)小于；分子间存在间隙；(2)引力；斥力；(3)同种电荷相互排斥；(4)B；发生扩散现象。
(1)一切物质的分子间都存在间隙，分子是在永不停息地做无规则运动；
(2)分子间存在相互作用的引力和斥力；
(3)根据验电器的金属箔片是否张开角度来确定物体是否带电。其之所以张开角度，就是由于两个箔片带了同种电荷，同种电荷相互排斥的成的；
(4)扩散现象是分子无规则运动的结果，需发生在微观层面，且不需要外力作用。
本题考查分子动理论和验电器的原理，属于基础题。
20.【答案】②；转换法； 小； B；3：8
【解析】(1)实验时，小明选用相同的电加热器，电加热器加热相同的时间，AB液体吸收的热量相同，加热时间不同，AB液体吸收的热量不同，实验中通过比较②“加热时间的长短”来得知A、B两种液体吸热的多少，这种研究方法是转换法；
(2)根据比较吸热能力的方法知，使相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化小的吸热能力强；
(3)分析图乙可知，相同质量的A、B吸收相同的热量(即加热相同的时间)，B温度变化小，吸热能力强，更适合做冷却液；若A、B两种液体从相同初温20∘C分别升高到40∘C和35∘C，加热时间之比为1：2，则A、B两种液体吸收的热量比为1：2，由Q吸=cmΔt得，A、B液体的比热容之比：
cAcB=QAmΔtAQBmΔtB=QAQB×ΔtBΔtA=12×35∘C−20∘C40∘C−20∘C=38。
故答案为：(1)②；转换法；(2)小；(3)B；3：8。
(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；探究不同物质吸热能力时，要控制两种液体的质量相等；
(2)(3)比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；使相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化小的吸热能力强；
相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强，更适合做冷却液；
甲、乙液体从图乙所示的初温分别升高到40∘C和35∘C，据此求出升高的温度，又知道吸收热量之比，根据Q=cmt求出甲、乙液体的比热容之比。
本题主要考查如何用转换法和控制变量法来比较不同物质比热容(吸热能力)的大小，本题有一定的难度，解题时要注意控制变量法的应用。
21.【答案】(1) 断开;L1断路 1.2;之和;改变电源电压并多次实验 电压表正负接线接反了
【解析】解：(1)根据如图甲所示的电路图，两灯泡串联，电压表测L1的电压，连接完整电路如下图：
(2)为了保护电路，在连接电路时，开关应处于断开状态；闭合开关，发现电压表的示数非常接近电源电压，电压表测电源电压，则故障为L1断路。
(3)如图乙所示，电压表选用小量程，分度值0.1V，其示数为1.2V；
①分析表中数据可得出：AC两端电压UAC等于AB两端电压UAB与BC两端电压UBC之和，即串联电路中，电源两端电压等于各用电器两端电压之和；
②此外，还可以改变电源电压并多次实验；
(4)发现电压表指针反向偏转，原因是电压表正负接线接反了。
故答案为：(1)；(2)断开；灯L1断路；(3)1.2；①之和；②改变电源电压并多次实验；(4)电压表正负接线接反了。
(1)分析图甲电路的连接和电压表测量的电压，据此连接实物图。
(2)为了保护电路，在连接电路时，开关应处于断开状态；闭合开关，发现电压表的示数非常接近电源电压，电压表测电源电压，据此分析；
(3)根据电压表选用小量程确定分度值读数；
①分析表中数据得出得结论；
②改变电源电压也可多次实验；
(4)用电压表测量电压时，电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转。
本题探究串联电路电压规律，考查电压表的使用、注意事项及归纳法和分析数据归纳结论的能力。
22.【答案】解：(1)1标准大气压下，水的沸点是100∘C，则水吸收的热量：
Q吸=c水m(t−t0)=4.2×103J/(kg⋅∘C)×2.5kg×(100∘C−20∘C)=8.4×105J；
(2)天然气完全燃烧放出的热量：
Q放=Q吸η=8.4×105J60%=1.4×106J；
(3)由Q放=qV可得，完全燃烧天然气的体积：
V=Q放q天然气=1.4×106J4×107J/m3=0.035m3。
答：(1)水吸收的热量为8.4×105J；
(2)天然气完全燃烧放出的热量为1.4×106J；
(3)消耗天然气的体积为0.035m3。
【解析】(1)知道水的比热容、水的质量、水的初温和末温，利用Q吸=cm(t−t0)求出水吸收的热量，注意1标准大气压下，水的沸点是100∘C；
(2)根据η=Q吸Q放求出天然气完全燃烧放出的热量；
(3)根据Q放=qV求出完全燃烧天然气的体积。
本题考查学生对热传递过程中的吸热公式、燃料燃烧放出热量公式、热效率公式的理解和灵活运用。
23.【答案】(1)L2两端的电压是4V (2)将电压表V2、V3分别换成电流表A2、A3；闭合开关后，电流表A1、A2、A3的示数分别为1.2A、0.8A、1A，通过L1、L2、L3的电流分别是0.4A，0.6A，0.2A
【解析】解：(1)分析电路可知，L1、L2、L3串联，电压表V2测L1、L2总电压，电压表V3测L2、L3总电压，电源电压为18V，根据串联电压规律，L1电压为
U1=U−UV3=18V−12V=6V，
则L2电压为
U2=UV2−U1=10V−6V=4V；
(2)将电压表V2、V3分别换成电流表A2、A3；闭合开关后，L1、L2、L3并联，电流表A1测L1、L2、L3总电流，电流表A2测L2、L3总电流，电流表A3测L1、L2总电流。根据并联电路电流规律，L1电流为
I1=IA1−IA2=1.2A−0.8A=0.4A
L2电流为
I2=IA3−I1=1A−0.4A=0.6A
则L3电流为
I3=IA2−I2=0.8A−0.6A=0.2A
答：(1)L2两端的电压是4V；
(2)将电压表V2、V3分别换成电流表A2、A3；闭合开关后，电流表A1、A2、A3的示数分别为1.2A、0.8A、1A，通过L1、L2、L3的电流分别是0.4A，0.6A，0.2A。
(1)由电路图可知，闭合开关后，三灯泡串联，V2测L1、L2两端电压之和；V3测灯泡L2、L3两端的电压之和，根据串联电路电压特点得到L2两端的电压；
(2)将电压表V2、V3分别换成电流表A2、A3；闭合开关后，电流表A1测干路电流，电流表A2测L2和L3支路的电流之和，电流表A3测L1和L2支路的电流之和。根据并联电路的电流特点结合电流表的示数进行解答。
本题考查了并联电路电流的计算，分析清楚电路结构、熟练应用并联电路的电流规律是正确解题的关键。
24.【答案】增大;电荷 增大 并联;开关 断开;串 做功;不变;不变 内;机械 比热容
【解析】解：(1)在太阳照射下，车内温度升高，内能增大，这是通过热传递的方式改变内能的；化纤布料容易发生摩擦而带上电或电荷，存在火灾隐患；
(2)当发电机给蓄电池充电时，蓄电池消耗电能，相当于用电器；充电的过程中，蓄电池将电能转化为化学能储存在电池中，所以蓄电池的化学能增大；
(3)汽车同侧的前后两个转向灯其中一个损坏时，另一个仍能正常工作，可以独立工作，互不影响，所以在电路中的连接方式为并联；转向横杆能够控制灯泡是否工作，相当于电路中的开关；
(4)由图丙可知，当闭合开关S，定时开关处于闭合状态时，播放器被短路，所以播放器不会播放音乐；
(5)由图丁可知，此时两个气门均关闭，活塞往下运动，火花塞产生电火花，所以该冲程为四冲程汽油机的做功冲程；汽油的热值只与燃料的种类有关，与汽油是否完全燃烧无关，所以汽油的热值不变；汽油机的效率与燃料热值无关，由热机自身结构决定，若使用热值更高的燃料，汽油机的效率不变；
(6)汽油机工作时，汽油燃烧，把燃料的化学能转化为内能，再转化为汽车的机械能；
(7)汽油机的防冻冷却液使用水和防冻剂混合而成，是因为水的吸热能力强，利用了水的比热容大的特点。
故答案为：(1)增大；电荷；(2)增大；(3)并联；开关；(4)断开；串；(5)做功；不变；不变；(6)内；机械能；(7)比热容。
(1)改变内能的两种方式：热传递和做功；化纤布料容易发生摩擦而带上电荷；
(2)电源是提供电能的装置，用电器是消耗电能的装置；充电的过程中，蓄电池将电能转化为化学能储存在电池中；
(3)串联电路中各用电器同时工作，互相影响；并联电路中各用电器独立工作，互不影响；转向横杆能够控制灯泡是否工作，相当于电路中的开关；
(4)当定时开关处于闭合状态时，播放器被短路；
(5)根据两个气门的开闭情况以及活塞的运动方向，判断四冲程汽油机的冲程；汽油的热值只与燃料的种类有关，与汽油是否完全燃烧无关；汽油机的效率与燃料热值无关，由热机自身结构决定；
(6)汽油机工作时，汽油燃烧，把燃料的化学能转化为内能；
(7)防冻冷却液使用水和防冻剂混合而成，是因为水的吸热能力强。
本题考查改变物体内能的方式、摩擦起电、电路连接的判断、汽油机冲程的判断、能量的转化、水的比热容的应用、热值的理解等，综合性强，有一定难度。实验次序
电压UAB/
电压UBC/V
电压UAC/V
1
1.7
2.9
2
1.3
1.6
2.9
3
1.1
1.8
2.9
