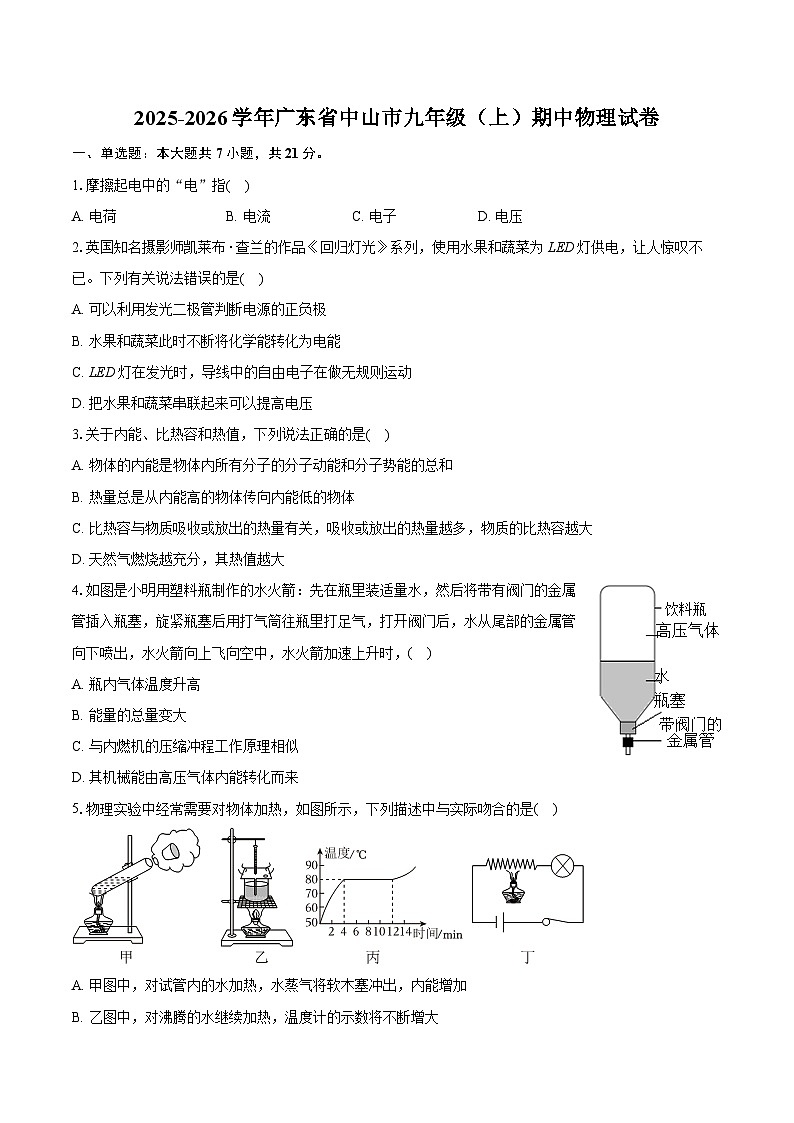

2025-2026学年广东省中山市九年级（上）期中物理试卷（含答案+解析）

这是一份2025-2026学年广东省中山市九年级（上）期中物理试卷（含答案+解析），共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.摩擦起电中的“电”指( )
A. 电荷B. 电流C. 电子D. 电压
2.英国知名摄影师凯莱布⋅查兰的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电，让人惊叹不已。下列有关说法错误的是( )
A. 可以利用发光二极管判断电源的正负极
B. 水果和蔬菜此时不断将化学能转化为电能
C. LED灯在发光时，导线中的自由电子在做无规则运动
D. 把水果和蔬菜串联起来可以提高电压
3.关于内能、比热容和热值，下列说法正确的是( )
A. 物体的内能是物体内所有分子的分子动能和分子势能的总和
B. 热量总是从内能高的物体传向内能低的物体
C. 比热容与物质吸收或放出的热量有关，吸收或放出的热量越多，物质的比热容越大
D. 天然气燃烧越充分，其热值越大
4.如图是小明用塑料瓶制作的水火箭：先在瓶里装适量水，然后将带有阀门的金属管插入瓶塞，旋紧瓶塞后用打气筒往瓶里打足气，打开阀门后，水从尾部的金属管向下喷出，水火箭向上飞向空中，水火箭加速上升时，( )
A. 瓶内气体温度升高
B. 能量的总量变大
C. 与内燃机的压缩冲程工作原理相似
D. 其机械能由高压气体内能转化而来
5.物理实验中经常需要对物体加热，如图所示，下列描述中与实际吻合的是( )
A. 甲图中，对试管内的水加热，水蒸气将软木塞冲出，内能增加
B. 乙图中，对沸腾的水继续加热，温度计的示数将不断增大
C. 丙图中，对物体加热，物体熔化过程中温度不变，内能增加
D. 丁图中，对电阻丝加热，灯泡将变亮

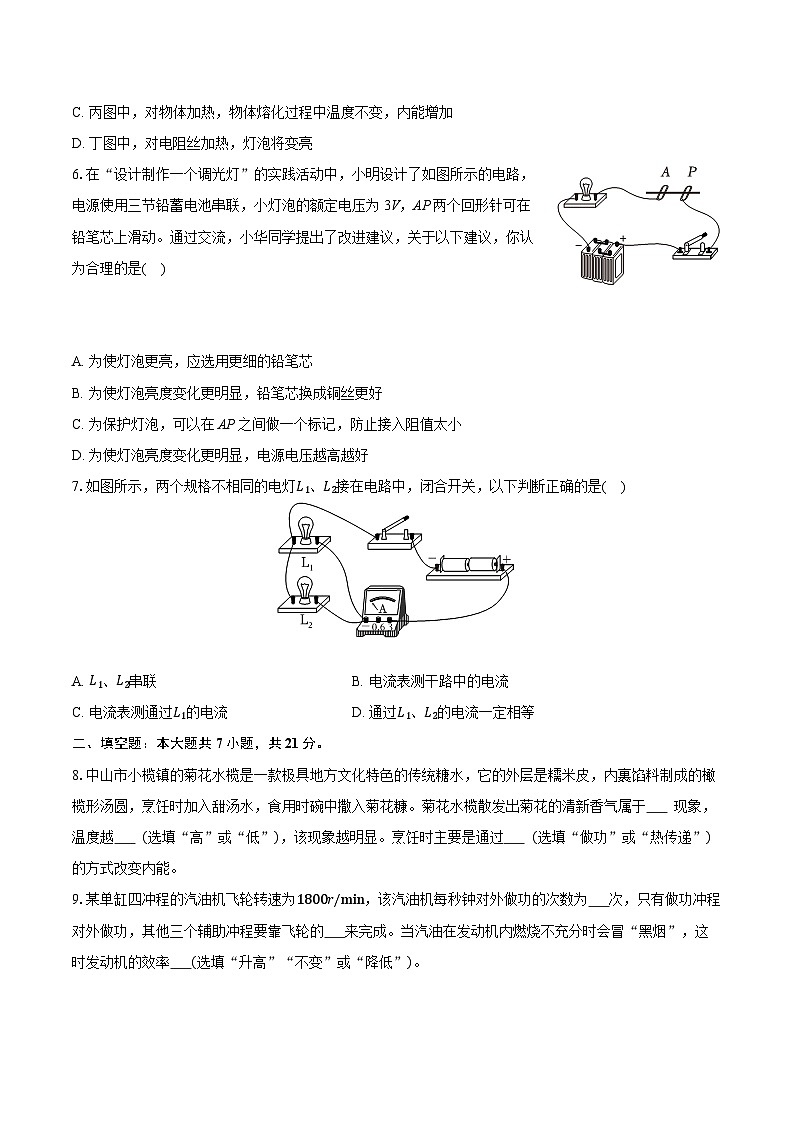

6.在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，小灯泡的额定电压为3V，AP两个回形针可在铅笔芯上滑动。通过交流，小华同学提出了改进建议，关于以下建议，你认为合理的是( )
A. 为使灯泡更亮，应选用更细的铅笔芯
B. 为使灯泡亮度变化更明显，铅笔芯换成铜丝更好
C. 为保护灯泡，可以在AP之间做一个标记，防止接入阻值太小
D. 为使灯泡亮度变化更明显，电源电压越高越好
7.如图所示，两个规格不相同的电灯L1、L2接在电路中，闭合开关，以下判断正确的是( )
A. L1、L2串联B. 电流表测干路中的电流
C. 电流表测通过L1的电流D. 通过L1、L2的电流一定相等
二、填空题：本大题共7小题，共21分。
8.中山市小榄镇的菊花水榄是一款极具地方文化特色的传统糖水，它的外层是糯米皮，内裹馅料制成的橄榄形汤圆，烹饪时加入甜汤水，食用时碗中撒入菊花糠。菊花水榄散发出菊花的清新香气属于 现象，温度越 (选填“高”或“低”)，该现象越明显。烹饪时主要是通过 (选填“做功”或“热传递”)的方式改变内能。
9.某单缸四冲程的汽油机飞轮转速为1800r/min，该汽油机每秒钟对外做功的次数为 次，只有做功冲程对外做功，其他三个辅助冲程要靠飞轮的 来完成。当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率 (选填“升高”“不变”或“降低”)。

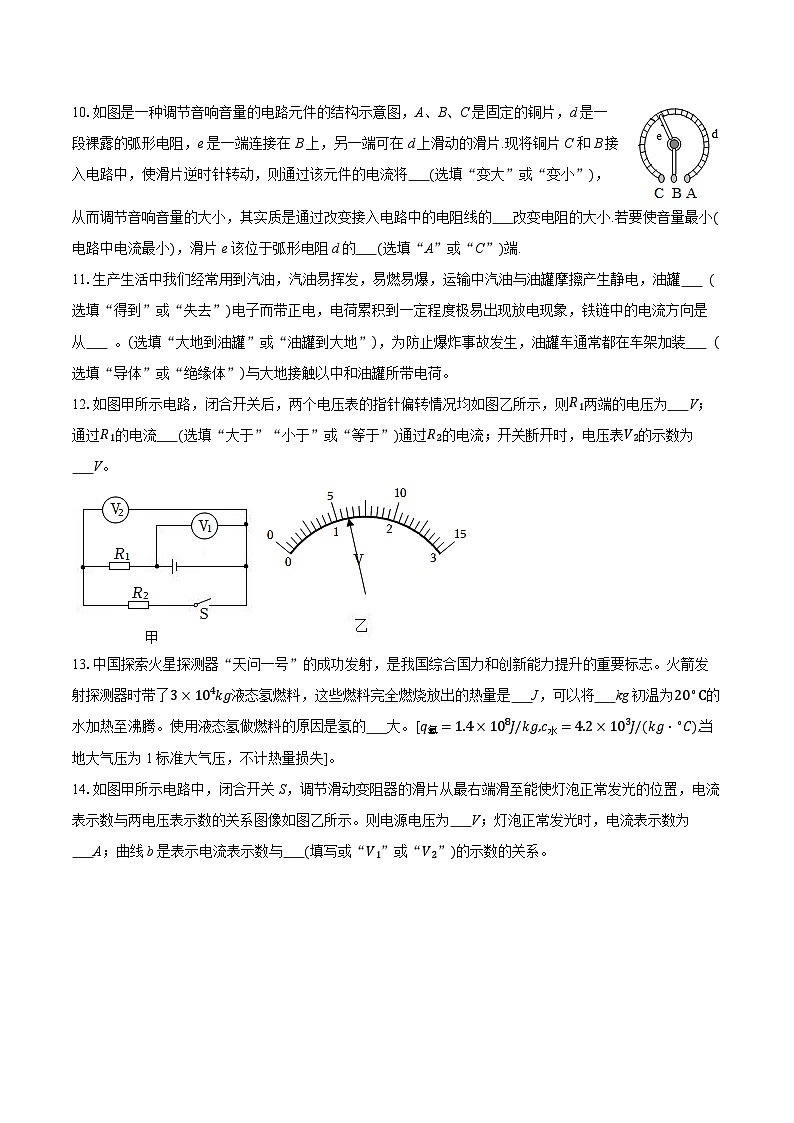

10.如图是一种调节音响音量的电路元件的结构示意图，A、B、C是固定的铜片，d是一段裸露的弧形电阻，e是一端连接在B上，另一端可在d上滑动的滑片.现将铜片C和B接入电路中，使滑片逆时针转动，则通过该元件的电流将 (选填“变大”或“变小”)，从而调节音响音量的大小，其实质是通过改变接入电路中的电阻线的 改变电阻的大小.若要使音量最小(电路中电流最小)，滑片e该位于弧形电阻d的 (选填“A”或“C”)端.
11.生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐 (选填“得到”或“失去”)电子而带正电，电荷累积到一定程度极易出现放电现象，铁链中的电流方向是从 。(选填“大地到油罐”或“油罐到大地”)，为防止爆炸事故发生，油罐车通常都在车架加装 (选填“导体”或“绝缘体”)与大地接触以中和油罐所带电荷。
12.如图甲所示电路，闭合开关后，两个电压表的指针偏转情况均如图乙所示，则R1两端的电压为 V；通过R1的电流 (选填“大于”“小于”或“等于”)通过R2的电流；开关断开时，电压表V2的示数为 V。
13.中国探索火星探测器“天问一号”的成功发射，是我国综合国力和创新能力提升的重要标志。火箭发射探测器时带了3×104kg液态氢燃料，这些燃料完全燃烧放出的热量是 J，可以将 kg初温为20∘C的水加热至沸腾。使用液态氢做燃料的原因是氢的 大。[q氢=1.4×108J/kg,c水=4.2×103J/(kg⋅∘C),当地大气压为1标准大气压，不计热量损失]。
14.如图甲所示电路中，闭合开关S，调节滑动变阻器的滑片从最右端滑至能使灯泡正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示。则电源电压为 V；灯泡正常发光时，电流表示数为 A；曲线b是表示电流表示数与 (填写或“V1”或“V2”)的示数的关系。
三、作图题：本大题共2小题，共6分。
15.根据如图所示的实物图，在虚线框内画出对应的电路图。
16.小明家刚搬了新家，并且安装了智能门锁，可通过指纹识别开关S1或密码识别开关S2控制电动机开锁。请你根据题意连接好电路图。
四、实验探究题：本大题共5小题，共32分。
17.如图甲是同学们“探究串联电路中电流规律”的实验电路图(电流表依次接在A、B、C三点)。
(1)某同学在测量某处的电流时，电流表的指针偏转如图乙所示，出现这种现象的原因是______。
(2)改正后，测出一组数据如表所示，表格中空缺处的内容为______。
(3)若实验中，某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是该小灯泡______(填字母)。
A.灯丝断了
B.被短路了
C.靠近电源负极
(4)同学们认为可以利用该电路图继续探究串联电路的电压规律，在接入电压表后示数如图丙所示，则电压表的示数为______ V。为了使读数更精确，他应______。
(5)改正错误后，小明测出AB、BC、AC的电压分别是UAB=1V、UBC=2V、UAC=3V，并由此得到实验结论______(用字母UAB、UBC、UAC表示)。同组小华认为，该结论不可靠，存在的问题是______。
18.如图，甲、乙、丙三图装置完全相同，燃料的质量、烧杯中液体的质量和初温都相同；
(1)为了比较水和煤油的吸热本领的大小，实验时要用相同的热源对它们加热，通过比较______(选填“加热时间”或“温度计示数变化”)来判断它们吸热的多少；小东作出了水和煤油的温度随加热时间的变化图像(如图丁)，由图可知，______的温度升高得快，______的吸热能力更强；
(2)已知水的比热容是4.2×103J/(kg⋅∘C)，则煤油的比热容是______J/(kg⋅∘C)；
(3)为了比较酒精和煤油的热值，应该选择______两图进行实验。完全燃烧等质量的燃料后，通过比较______来判断燃料放出热量的多少；放出的热量越多，说明此燃料的热值越______。
19.某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小丽连接了如图甲所示的电路(电源电压保持4.5V不变)。
(1)请你用笔画线代替导线将甲图实物电路连接完整(要求：滑动变阻器的滑片P右移动时电路中电流变大；导线不能交叉)；
(2)连接电路时，开关应该______。连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻 R ______(选填“断路”或“短路”)；
(3)图乙是学习小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为______ V；当R的电阻由5Ω更换为10Ω时，闭合开关后，应该将滑动变阻器的滑片P向______(选填“左”或“右”)端滑动从而达到控制R两端的______不变的目的；若实验中 R的阻值分别是5Ω、10Ω、15Ω、25Ω，则滑动变阻器的最大阻值至少是______Ω。
20.在研究热现象中：
(1)如图1所示，将两个表面光滑的铅块相互紧压后，会黏在一起，这说明分子间存在______；
(2)小明为了研究液体的扩散现象，先在量筒里装一半清水，再在水下面注入硫酸铜溶液。如图2所示，是小明观察到的溶液在“实验开始时”、“静放10日后”、“静放30日后”所呈现的现象，其中______(选填“甲”、“乙”或“丙”)图是表示溶液静放30日后的实验现象。如果室温越高，达到丙图所示现象所用的时间将______(选填“缩短”或“延长”)。
(3)如图3所示，取一个配有活塞的厚玻璃筒，筒内放一小团浸有少量乙醚的棉花，快速压下活塞，此实验可观察到浸有乙醚的棉花着火燃烧，这是通过______(选填“做功”或“热传递”)使物体内能______(选填“变大”“变小”“不变”)，在这一过程中，棉花获得的内能______人做的机械功(选填“大于”、“小于”、“等于”)。
21.电动车作为绿色交通工具，将在21世纪给人类社会带来巨大的变化。顺应当前国际科技发展的大趋势，将电动车作为中国进入21世纪汽车工业的切入点，不仅是实现中国汽车工业技术跨越式发展的战略抉择，同时也是实现中国汽车工业可持续发展的重要选择。如图1所示的电动车，只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，速度可大可小。
(1)这车钥匙实质相当于一个______，给电动车充电时，电动车的蓄电池相当于______(选填“电源”或“用电器”)。
(2)图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成______(选填“蓄电池”、“控制器”或“充电插口”)损坏。
(3)电动自行车两刹车手柄(如图4)中各有一只开关S1和S2；在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，电路符合要求的是______。(选填字母)
A.
B.
C.
D.
(4)电动自行车的调速把手相当于一个______(选填“电流表”或“滑动变阻器”或“电压表”)。
五、计算题：本大题共2小题，共13分。
22.“围炉煮茶”是一种休闲方式，源自云南的“火塘烤茶”，采用木炭作为燃料。茶壶中装入1kg初温为10∘C的山泉水，用围炉加热至100∘C消耗了0.1kg木炭。已知水的比热容为4.2×103J/(kg⋅∘C)，木炭的热值为3.4×107J/kg。求：
(1)水吸收的热量是多少？
(2)木炭完全燃烧放出的热量是多少？
(3)若围炉刚好用完了木炭，改用小瓶装的燃气灶来加热，其热效率是10%，将上面的水烧开。需消耗多少千克燃气？(燃气的热值为3.78×107J/kg)
23.国庆假期聚会增多，安全驾驶尤为重要。酒精测试仪可帮助司机快速自查，其电路如图甲所示，电源电压恒为6V，R2=20Ω。酒精传感器R1的电阻值随酒精气体浓度增大而减小，关系如图乙所示(酒驾标准：0.2mg/mL≤酒精浓度≤0.8mg/mL)求：
(1)当电流表的示数为0.075A时，电压表的示数？
(2)当电压表的示数为2V时，判断被检测者是否酒驾？
六、综合题：本大题共1小题，共7分。
24.阅读短文，回答问题：
油电混合动力汽车如图甲，国产某品牌油电混合动力汽车前后安装有高清摄像头，无线WIFI等，其工作原理如图乙所示。当它以90km/h的速度匀速行驶20min的过程中，燃烧了3kg燃油。发动机和驱动电机同时共同为汽车提供动力，驱动汽车行驶所需的能量为9×107J，其中50%的能量来自燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为6×106J。设燃油在发动机气缸内完全燃烧，燃油的热值为5×107J/kg。
若普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电。在某次测试时，同样车型的普通汽车和该油电混合动力汽车刚刚关闭发动机后，根据汽车通过路程s时，所对应的动能EK，作出EK−s图像如图丙所示。设两车受到的摩擦力大小相等。汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率称之为储能效率。
(1)该油电混合动力汽车以90km/h的速度匀速行驶时，受到的阻力为______ N，完全燃烧3kg燃油产生的热量为______ J，发动机的效率为______%；
(2)由图丙可知，表示该油电混合动力汽车进行测试的图线是______(选填“①”或“②”)，判断的依据是油电混合动力汽车把______能转化为______能。该油电混合动力汽车的储能效率为______。
答案和解析
1.【答案】A
【解析】解：从摩擦起电的实质可知，通过摩擦，使电子由一个物体转移到另一个物体，得到电子的物体带负电，失去电子的物体带正电，也就是摩擦起电现象，所以摩擦起电的“电”是指电荷。
故选：A。
摩擦起电是由于不同物质的原子核对核外电子的束缚本领不同造成的，在摩擦的过程中束缚本领强的得电子带负电，束缚本领弱的失电子带正电。
本题考查了对摩擦起电实质的了解和掌握，属于基础题。
2.【答案】C
【解析】解：A.发光二极管具有‌单向导电性‌：电流从正极流入、负极流出时发光；反之，电流不导通，二极管不会发光。因此，通过观察LED是否发光，可判断电源的正负极，故A正确；
B.水果电池发电时，发生化学反应，将水果内部的化学能转化为电能，故B正确；
C.导线是‌导体‌，导体中自由电子的定向移动形成电流。LED发光时，电路中有持续电流，导线中自由电子是‌定向运动‌(沿电流方向移动)，而非无规则运动，故C错误；
D.串联电路中，总电压等于各部分电压之和。水果电池的电压较低，将多个水果电池串联，可使总电压升高，从而满足LED灯的电压需求。‌故D正确。
故选：C。
(1)发光二极管具有单向导电性。
(2)水果和蔬菜在这里相当于提供电能的装置，此时不断将化学能转化为电能。
(3)电荷的定向移动形成电流；
(4)多个电源串联可以提高电源的输出电压。
本题考查发光二极管具有单向导电性及电流的方向，电源能量转化等内容，属于基础题。
3.【答案】A
【解析】解：A、物体中所有分子的热运动动能和分子势能的总和叫物体的内能，故A正确；
B、热传递的定义可知，内能总是从温度高的物体向温度低的物体转移，故B错误；
C、比热容是物质的一种特性，与物体的质量、体积，以及吸放热的多少没有关系，故C错误；
D、热值是指1kg燃料完全燃烧放出的热量，是燃料的一种特性，与燃烧程度无关，故D错误；
故选：A。
(1)物体中所有分子的热运动动能和分子势能的总和叫物体的内能；
(2)内能总是从温度高的物体向温度低的物体转移；
(3)比热容是物质的一种特性，与物质的种类有关，与物体的质量、体积，以及吸放热的多少没有关系；
(4)热值是指1kg燃料完全燃烧放出的热量，是燃料的一种特性，和燃料的密度、是否燃烧、是否完全燃烧等无关，和燃料的种类有关。
本题考查了比热容和内能、燃料的热值理解和热传递的理解，是一道综合题。
4.【答案】D
【解析】解：ACD.打开阀门后，瓶内的高压气体对水做功，使水从金属管向下喷出，水火箭加速上升，瓶内气体的内能转化为水火箭机械能，内能减小，温度降低，与内燃机的做功冲程工作原理相似，故AC不符合题意，D符合题意；
B.由能量转化守恒定律可知，整个过程能量的总量保持不变，故B不符合题意。
故选：D。
(1)做功可以改变物体的内能，物体对外做功，内能减少，外界对物体做功，内能增加；
(2)内燃机的做功冲程中将内能转化为机械能。
本题考查了四冲程的能量转化和做功改变物体的内，是一道基础题。
5.【答案】C
【解析】解：A、甲图中，对试管内的水加热，水蒸气将软木塞冲出，水蒸气的内能转化为软木塞的机械能，水蒸气的内能减少，温度降低，故A错误；
B、乙图中，对沸腾的水继续加热，温度计的示数不变，故B错误；
C、丙图中，根据图像可知：该物质是晶体，对物体加热，物体熔化过程中温度不变，内能增加，故C正确；
D、丁图中，对电阻丝加热，电阻丝的电阻变大，灯泡将变暗，故D错误。
故选：C。
(1)气体膨胀对外做功，内能转化为机械能，自身内能减少，温度降低。
(2)水在沸腾时，吸收热量，温度保持不变。
(3)晶体在熔化时，吸收热量，温度不变。
(4)金属丝的电阻随温度的增加而增大。
本题考查的是做功可以改变物体的内能、晶体的熔化特征、液体的沸腾特点；知道金属的电阻随温度的升高而增大。
6.【答案】C
【解析】解：A.更细的铅笔芯意味着横截面积更小，电阻更大，在相同长度下，整个电路的总电阻更大，电流更小，灯泡会更暗。而且即使滑到最短位置(AP最短)，也可能无法让电流足够大以使灯泡达到最大亮度，故A不符合题意；
B.同等情况下，铜丝电阻很小，而铅笔芯电阻比较大。如果换成铜丝，即使改变长度，电阻变化也很微弱，导致灯泡亮度变化不明显，故B不符合题意；
C.当滑片P接近A点时，接入电路的铅笔芯长度很短，电阻很小，此时电路中电流很大。由于电源电压为6V(一节铅蓄电池电压是2V，三节串联是6V)，而灯泡额定电压只有3V，若电阻过小，电流可能远超灯泡额定电流，造成灯泡烧毁。所以设置一个标记，限制最小电阻(即不允许P太靠近A)，可以防止电流过大，起到保护作用，故C符合题意；
D.电源电压越高，虽然可以使灯泡更亮，但灯泡额定电压是3V，若电源电压过高，即使有滑动变阻器，也容易因电流过大而烧坏灯泡，故D不符合题意。
故选：C。
(1)影响电阻大小的因素是材料、长度、横截面积和温度，根据控制变量法分析；
(2)铜丝电阻很小，滑动时电阻变化值很小，实验现象不明显；
(3)为保护灯泡，在PA之间做一个标记，保持灯泡与一定长度的铅笔芯串联，可以防止灯泡两端电压过大；
(4)电压过大，有可能烧坏小灯泡。
本题考查影响电阻大小的因素以及滑动变阻器的原理，属基础题。
7.【答案】B
【解析】解：由图知，L1、L2并列连接在电路中，属于并联；电流表在干路上，测量干路电流；
两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同。故ACD错、B正确。
故选：B。
先分析实物连接图，确定两灯的连接方式、电流表的位置，再根据串并联电路的特点确定通过L1、L2的电流大小关系。
本题考查了串并联电路的辨别以及电流表的使用方法，属于基础题目。
8.【答案】扩散
高
热传递

【解析】解：菊花水榄散发出菊花的清新香气，属于扩散现象，且温度越高，分子的无规则运动越剧烈，该现象越明显。
改变内能的方式有做功和热传递两种，烹饪时食材吸收热量，温度升高，主要是通过热传递的方式改变内能。
故答案为：扩散；高；热传递。
(1)不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；
(2)扩散现象与温度的关系：温度越高，扩散现象越明显；
(3)改变内能的方式包括做功和热传递。
本题考查扩散现象和内能的改变，属于基础题。
9.【答案】15
惯性
降低

【解析】解：某单缸四冲程的汽油机飞轮转速为1800r/min=30r/s，飞轮和曲轴转2圈，对外做功一次，汽油机飞轮每秒转30圈，每秒钟对外做功15次。
汽油机工作过程中，只有做功冲程对外做功，其他三个辅助冲程要靠飞轮的惯性来完成。
当汽油在发动机内燃烧不充分冒“黑烟”时，有许多能量没有被利用，所以这时发动机的效率会降低。
故答案为：15；惯性；降低。
在单缸四冲程内燃机中，吸气、压缩、做功、排气四个冲程为一个工作循环，每个工作循环曲轴转2周，活塞上下往复2次，做功1次。
在热机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的。
用来做有用功的那部分能量和燃料完全燃烧放出的能量之比，叫做热机的效率，其表达式为：η=Q有用Q总×100%。
此题主要考查了热机的效率以及影响热机效率的因素，做功次数计算知识。
10.【答案】变大
长度
A

【解析】解：同种材料的电阻丝，横截面积一定时，长度越短，电阻越小．当铜片C和B接入电路中，使滑片逆时针转动时，从图中可以看出电阻丝接入的长度变短，故其实质是改变接入电路中的电阻丝的长度来改变电阻大小的，此时接入的电阻变小，对电流的阻碍作用变小，则通过该元件的电流将变大．
若要使音量最小即电路中电流最小，则电路中电阻应最大，电阻丝接入的长度应最长，由图可知，滑片e应位于弧形电阻d的A端。
故答案为：变大；长度；A。
音量旋钮开关实际上是一个滑动变阻器，是通过改变接入电路中电阻线的长度来改变电阻的大小，从而改变电流和音量的大小，结合图示和欧姆定律分析答题。
本题考查了调节音量的原理，掌握滑动变阻器的原理是解题的关键。
11.【答案】失去
油罐到大地
导体

【解析】解：(1)摩擦起电的实质是电荷的转移，在摩擦起电的过程中，失去电子的带正电，得到电子的带负电，故运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷。
(2)电流的方向规定为正电荷定向移动的方向(与负电荷定向移动的方向相反)。油罐带正电荷，大地通常呈电中性(可提供负电荷)，为中和油罐的正电荷，大地中的负电荷会通过铁链定向移动到油罐(负电荷移动方向：由大地到油罐)。根据电流方向的规定，正电荷定向移动方向与负电荷相反，因此铁链中电流的方向是油罐到大地。
(3)为防止爆炸事故发生，需要中和油罐的正电荷，使大地中的负电荷通过容易导电的物体移动到油罐，所以油罐车通常都在车架加装导体与大地接触以中和油罐所带电荷。
故答案为：失去；油罐到大地；导体。
(1)摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电；
(2)油罐带正电，自由电子通过铁链从大地移动到油罐，与正电荷中和；
(3)容易导电的叫做导体，不容易导电的叫做绝缘体。
本题考查了摩擦起电的原因和实质、导体和绝缘体的区别，以及电流的形成及电流方向等知识的掌握；要理解摩擦起电的实质是电荷的转移。
12.【答案】4.8
等于
6

【解析】解：由图可知，R1和R2串联，电压表V1测量的是电源电压，电压表V2测量的是R2两端的电压，
由于串联电路的总电压等于各分电压之和，所以电压表V1的示数大于电压表V2的示数，
由于两个电压表的指针位置相同，
所以电压表V1选的是大量程，分度值为0.5V，示数为6V，即电源电压为U=6V，
电压表V2选的是小量程，分度值为0.1V，示数为1.2V，即R2两端的电压为U2=1.2V，
所以R1两端的电压：U1=U−U2=6V−1.2V=4.8V；
因为串联电路中的电流处处相等，所以通过R1的电流等于通过R2的电流；
开关断开时，电压表V2与电阻R1串联，相当于测电源电压，所以电压表V2的示数为6V。
故答案为：4.8；等于；6。
由图可知，R1和R2串联，电压表V1测量的是电源电压，电压表V2测量的是R2两端的电压，根据串联电路的电压规律确定两表的量程和示数，进一步求R1两端的电压；根据串联电路的电流规律可知通过R1、R2的电流规律；开关断开时，电压表V2与电阻R1串联，相当于测电源电压，由此可知电压表V2的示数。
本题考查电压表的使用和串联电路的电流、电压规律的应用，明确电压表的量程是关键之一。
13.【答案】4.2×1012
1.25×107
热值

【解析】解：(1)3×104kg氢完全燃烧放出的热量：
Q放=m氢q氢=3×104kg×1.4×108J/kg=4.2×1012J；
(2)由Q放=Q吸=cmΔt可知，水的质量为：m水=Q吸c水Δt=4.2×1012J4.2×103J/(kg⋅∘C)×(100∘C−20∘C)=1.25×107kg。
(3)运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的燃料时，液态氢可以释放出更多的热量。
故答案为：4.2×1012：1.25×107；热值。
(1)利用Q放=mq可以计算出氢完全燃烧放出的热量；
(2)知道水吸收的热量，利用Q吸=cmΔt计算出水的质量；
(3)热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
本题考查了火箭工作时能量转化，以及燃料完全燃烧公式、吸热公式的应用，难度不大。
14.【答案】9
0.6
V2

【解析】解：灯与变阻器串联，电压表V1测灯L两端的电压，V2测变阻器两端的电压，电流表测电路中的电流。调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，变阻器连入电路的电阻变小，电路的电流变大，根据U=IR可知，灯的电压变大，故α图像为电流随V1的示数的变化关系，b图像为电流随V2的示数变化关系。当电路电流最小为0.2A时，由图中两电压表示数，根据串联电路电压的规律，两电压表示数之和为电源电压
U=1V+8V=9V
调节滑动变阻器的滑片从最右端滑至能使灯泡正常发光的位置，由图乙可知，灯正常发光时，电路的电流最大为0.6A。
故答案为：9；0.6；V2。
根据电路图判断电压表和电流表测那部分电路的电压和电流，滑片移动电路中电阻的变化，运用欧姆定律公式解答，根据串联电路电压的规律，求解电源电压。看图形读电流，α图像为电流随V1的示数的变化关系，b图像为电流随V2的示数变化关系。
本题考查欧姆定律的综合应用。
15.【答案】解：由实物图可知，两个灯泡L1、L2与电源、电流表、开关组成串联电路，电路图如图所示：

【解析】分析电路图可知，两灯泡串联，电流表测电路中的电流，开关控制电路，据此画出电路图。
本题考查了根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提。
16.【答案】
【解析】解：由题意可知，指纹识别开关S1或密码识别开关S2，任意一个闭合时，电动机就能启动开锁，说明两个开关互不影响，能独立工作，即两个开关并联，再与电动机串联，电路图如图所示：
。
由题知，利用指纹、密码均可以开锁。据此确定两开关的连接方式，从而完成电路图。
本题考查了电路图的设计、画法，明确两开关的连接方式是关键。
17.【答案】电流表正负接线柱接反 电流表示数/A B 2;断开开关，将电压表换用0∼3V的小量程 UAC=UAB+UBC;实验次数过少，结论具有偶然性
【解析】解：(1)在测量某处的电流时，电流表指针反向偏转，说明电流从负接线柱流入、正接线柱流出，即电流表正负接线柱接反。
(2)表格记录的是电流表在A、B、C 三点的电流数据，因此空缺处应为“电流表示数/A”。
(3)A.若灯丝断了，整个电路断路，两灯都不发光。故A不符合题意；
B.若灯泡被短路，短路的灯不发光，另一个灯发光，故B符合题意；
C.灯泡是否发光与靠近电源负极无关，故C不符合题意。
故选B。
(4)图丙中电压表选用0∼15V量程，分度值0.5V，示数为2V；此时电压表指针偏转太小，为使读数更精确，应断开开关，将电压表换用0∼3V的小量程(分度值 0.1V)。
(5)根据测量的数据，可得出实验结论：串联电路中总电压等于各部分电路电压之和，即UAC=UAB+UBC。
仅一次实验得出的结论不可靠，应更换不同规格的灯泡多次实验，避免偶然性。
故答案为：(1)电流表正负接线柱接反；(2)电流表示数/A；(3)B；(4)2；断开开关，将电压表换用0∼3V的小量程；(5)UAC=UAB+UBC；实验次数过少，结论具有偶然性。
(1)在测量某处的电流时，电流表指针反向偏转，说明电流表正负接线柱接反。
(2)表格记录的是电流表在A、B、C 三点的电流数据。
(3)在串联电路中，若灯泡被短路，短路的灯不发光，另一个灯发光。
(4)选用电表要选取合适的量程。
(5)串联电路中总电压等于各部分电路电压之和，即UAC=UAB+UBC。
应更换不同规格的灯泡多次实验，避免偶然性。
此题为探究串联电路中的电流、电压规律实验，考查电流、电压表的正确使用以及串联电路的电流、电压特点，还考查了学生对实验数据的处理能力和分析、归纳、总结能力。
18.【答案】加热时间;煤油;水 2.1×103 甲、乙;液体升高的温度;大
【解析】解：(1)实验时要用相同的热源对它们加热，相同的时间内不同种液体吸收的热量相同，加热时间越长，吸收的热量越多，故通过比较加热时间来判断吸收热量的多少。如图丁所示，都加热10min，煤油从68∘C升温至98∘C，升高了30∘C，水从68∘C升温至83∘C，升高了15∘C，故煤油的温度升高得快，水升温慢，水的吸热能力更强。
(2)都加热10min，吸收的热量相同，故煤油的比热容是c煤油=Q吸m煤油Δt煤油=c水m水Δt水m煤油Δt煤油=4.2×103J/(kg⋅∘C)×15∘C30∘C=2.1×103J/(kg⋅∘C)(3)为了比较酒精和煤油的热值，燃料不同，待测液体相同，故选择甲、乙两图进行实验。
完全燃烧等质量的燃料后，水吸收热量温度上升，由于同等质量的不同燃料完全燃烧放出的热量不同，故水升高的温度不同，故可以通过比较液体升高的温度来判断燃料放出热量的多少，质量相同时，放出的热量越多，说明此燃料的热值越大。
故答案为：(1)加热时间；煤油；水；(2)2.1×103；(3)甲、乙；液体升高的温度；大。
(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(2)根据已知条件，由Q=cmΔt求解；
(3)为了比较热值大小，要用不同的燃料，加热质量相同的同种液体，在燃料都烧完后，液体升温越高，则燃料放出的热量越多，这种燃料热值越大。
本题比较不同物质的吸热能力和比较热值大小，考查控制变量法、转换法的应用和比较吸热能力的方法和Q=cmΔt的运用，为热学中的重要实验。
19.【答案】断开 断路 3 左 电压 12.5
【解析】解：(1)滑动变阻器的滑片P向右移动，电路中电流变大，即电阻变小，故变阻器右下接线柱连入电路中与电阻串联，如下所示：
(2)若定值电阻R短路，电压表示数为0，电流表有示数；
若定值电阻R断路，电流表示数为0，电压表串联在电路中测电源电压，有示数。所以故障为定值电阻R断路；
(3)图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为：
U=IR=0.6A×5Ω=---=0.2A×15Ω=3V；
当R的电阻由5Ω更换为10Ω时，电阻变大，分压增多，电压表示数增大，根据控制变量法知在探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为3V；
根据串联电路电压的规律，变阻器分得的电压：
U滑=4.5V−3V=1.5V，变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：
R滑=0.5×25Ω=12.5Ω，故为了完成整个实验，应该选取最大阻值至少12.5Ω的滑动变阻器。
故答案为：(1)；(2)断开；断路；(3)3；左；电压；12.5。
(1)根据滑动变阻器的滑片P向右移动，电路中电流变大确定变阻器右下接线柱连入电路中与电阻串联；
(2)分别分析两种故障对应的现象，确定符合题意的故障原因；
(3)由图乙求出电流与电阻之积；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压不变，当换上大电阻时，由串联电路电压的规律结合分压原理确定滑片移动的方向；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入25Ω电阻时变阻器连入电路中的电阻。
此题考查了探究电流与电阻关系的实验过程，包括实物图的连接、电路故障的判断、实验器材的选择和串联电路特的应用，是一道综合题。
20.【答案】引力 甲;缩短 做功;变大;小于
【解析】解：(1)两个铅块紧密接触后能黏在一起，是因为在接触面处，铅分子之间产生了相互作用力，使得它们“粘”在一起。这种力是分子间的引力。
(2)初始时，硫酸铜溶液在下层，水在上层，分层明显，如图乙，静放一段时间后，由于扩散现象，硫酸铜分子逐渐向上扩散，水分子也向下扩散，最终混合均匀，所以静放30日后，溶液应变得均匀，如图甲。
丙图是“静放10日后”的状态，此时还未完全混合，仍有部分分层。温度越高，分子热运动越剧烈，扩散速度越快。所以同种情况下，达到丙图所需时间会更短。
(3)快速压下活塞，对筒内气体做功，压缩气体，使其内能增加、温度升高，达到棉花的燃点，点燃了棉花。
在这个过程中，能量有损失(如摩擦生热、向空气散热等)，并且只有部分能量被棉花吸收。此外，人做的功大部分转化为气体的内能，只有一小部分传递给了棉花。所以棉花获得的内能小于人做的机械功。
故答案为：(1)引力；
(2)甲；缩短；
(3)做功；变大；小于。
(1)分子间存在着相互作用的引力和斥力；
(2)扩散现象是指不同物质的分子在相互接触时彼此进入对方的现象；一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈，扩散越快；
(3)做功可以使内能与机械能之间进行转化：对物体做功，物体内能会增加；物体对外做功，物体内能会减少。
本题结合实际情况考查了分子运动以及对改变物体内能方式的理解与应用情况。
21.【答案】开关;用电器 蓄电池 D 滑动变阻器
【解析】(1)车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以车钥匙是一个开关，控制电路的通断。
给电动车充电时，蓄电池消耗电能，此时蓄电池相当于用电器；
(2)硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正、负极直接相连，因此会造成蓄电池短路，可能造成蓄电池损坏；
(3)由题意可知，在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响，不能独立工作，即它们串联在电路，再与电动机串联，故ABC不符合题意，D符合题意；
(4)由题意可知，速度可大可小，即通过电路中的电流可大可小，当电压一定时，可以通过改变电路中的电阻来改变电路中的电流，所以调速把手相当于一个滑动变阻器，来调节电路中的电流，实现速度的调节。
故答案为：(1)开关；用电器；(2)蓄电池；(3)D；(4)滑动变阻器。
(1)根据车钥匙和蓄电池的作用可知它们的电路元件类型；
(2)电源短路时，会损坏电源；
(3)根据开关的作用判断各元件的连接方式，从而得出符合要求的电路设计；
(4)滑动变阻器可以通过改变电路的电阻来改变电路中的电流。
本题考查电路的组成和电路的设计，及滑动变阻器的作用，难度一般。
22.【答案】(1)水吸收的热量是3.78×105J (2)木炭完全燃烧放出的热量是3.4×106J (3)需消耗0.1千克燃气
【解析】解：(1)水吸收的热量为：Q吸=c水m水Δt=4.2×103J/(kg⋅∘C)×1kg×(100∘C−10∘C)=3.78×105J；
(2)由Q放=mq可得，木炭完全燃烧放出的热量为：Q放=m木炭q木炭=0.1kg×3.4×107J/kg=3.4×106J
(3)由题意可知，若改用燃气加热，水仍需吸收3.78×105J的热量，则由η=Q吸Q放×100%可得，燃气实际需提供的总热量为：
Q放′=Q吸η=3.78×105J10%=3.78×106J，
由Q放=mq可得，所需燃气的质量为：
m燃气=Q放′q燃气=3.78×106J3.78×107J/kg=0.1kg。
答：(1)水吸收的热量是3.78×105J；
(2)木炭完全燃烧放出的热量是3.4×106J；
(3)需消耗0.1千克燃气。
(1)由Q=cmΔt可求得水吸收的热量：
(2)由Q放=mq可得，木炭完全燃烧放出的热量；
(3)由题意可知，若改用燃气加热，水仍需吸收的热量，则由η=Q吸Q放×100%可求得燃气实际需提供的总热量，由Q放=mq可求得所需燃气的质量。
此题考查热量的计算和能量利用效率的应用，难度不大，属于基础知识。
23.【答案】(1)当电流表的示数为0.075A时，电压表的示数为4.5 V (2)当电压表的示数为2V时，判断被检测者是酒驾
【解析】解：(1)由图甲得，R1、R2串联，电压表测量R1两端的电压，电流表测量电路电流，当电流表的示数为0.075A时，根据I=UR可得R2两端电压为：
U2=IR2=0.075A×20Ω=1.5V；
根据串联电路总电压等于各部分电路两端电压之和可得R1两端的电压(电压表的示数)为：
U1=U−U2=6V−1.5V=4.5V；
(2)当电压表示数U1=2V时，根据串联电路总电压等于各部分电路两端电压之和可得R2两端电压为：
U2′=U−U1′=6V−2V=4V，
根据欧姆定律可得电路电流为：
I′=U2′R2=4V20Ω=0.20A，
根据I=UR可得传感器电阻为：
R1′=U1′I=2V0.20A=10Ω，
由图乙可判断此时酒精气体浓度约为0.8 mg/mL，故被检测者属于酒驾。
答：(1)当电流表的示数为0.075A时，电压表的示数为4.5 V；
(2)当电压表的示数为2V时，判断被检测者是酒驾。
(1)由图可知，R1、R2串联，电压表测量R1两端的电压，电流表测量电路电流。先根据I=UR求出R2两端电压，再根据串联电路总电压等于各部分电路两端电压之和求出电压表的示数；
(2)当电压表示数U1=2V时，根据串联电路总电压等于各部分电路两端电压之和求出R2两端电压，再根据欧姆定律求出电路电流，然后根据I=UR可得传感器电阻，最后由图乙得出传感器电阻对应酒精气体浓度。
本题考查了串联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
24.【答案】3000 1.5×108 34 ① 动 电 62.5%
【解析】解：(1)汽车行驶的路程：s=vt=90km/h×2060h=30km=3×104m；
由W=Fs得：F=Ws=9×107J3×104m=3000N；
因为汽车做匀速直线运动，处于力的平衡状态，所以f=F=3000N；
燃油燃烧放出的热量：Q放=mq=3kg×5×107J/kg=1.5×108J；
发动机为汽车提供部分动力的能量：W1=9×107J×50%=4.5×107J；
发动机对蓄电池充电的能量：W2=6×106J；
发动机用来做有用功的能量：W=W1+W2=4.5×107J+6×106J=5.1×107J；
发动机的效率为：η=WQ放×100%=5.1×107J1.5×108J×100%=34%；
(2)由于油电混合动力汽车克服摩擦做功比普通汽车克服摩擦做功更少，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电，所以油电混合汽车关闭发动机后滑行的距离更短。所以应该是图丙中的①图线；
普通汽车克服摩擦所做的功：W普=Ek=4×105J；
由W=fs可知，汽车的摩擦力：f=W普s普=4×105J80m=5000N；
油电混合汽车克服摩擦所做的功：W混=fs混=5000N×30m=1.5×105J；
发电机将动能转化为电能：W电=EK−W混=4×105J−1.5×105J=2.5×105J；
储能效率：η=W电EK×100%=2.5×105J4×105J×100%=62.5%。
故答案为：(1)3000；1.5×108；34；(2)①；动；电；62.5%。
(1)根据速度公式s=vt算出以90km/h的速度匀速行驶30min的过程中通过的路程；根据W=Fs算出汽车受到的牵引力，再根据二力平衡条件求出匀速直线运动时受到的阻力；根据Q放=mq计算出燃油燃烧放出的热量；η=WQ放×100%(其中W包括为汽车提供部分动力的能量和对蓄电池充电的能量)；
(2)普通汽车正常行驶时关闭发动机，直至汽车停止的过程中，克服摩擦做功，动能全部转化为内能，油电混合动力汽车正常行驶时关闭发动机，直至汽车停止的过程中，动能一部分用于克服摩擦做功转化为内能，一部分转化为电能，所以，油电混合动力汽车克服摩擦做功比普通汽车更少；
根据EK−s图像可知对应的动能，由W=fs求出汽车的摩擦力，再求出油电混合汽车克服摩擦所做的功；由W电=EK−W混求出发电机将动能转化为电能的多少，最后根据η=W电EK×100%求出储能效率。
这是一道力热综合题，虽然是一道填空题，但是涉及的知识点较多，综合性很强，计算量也较大，难度较大。此题考查了学生从材料获取信息的能力和对功的计算公式运用及其灵活变形的能力等。电流表的位置
A
B
C
0.2
0.2
0.2
