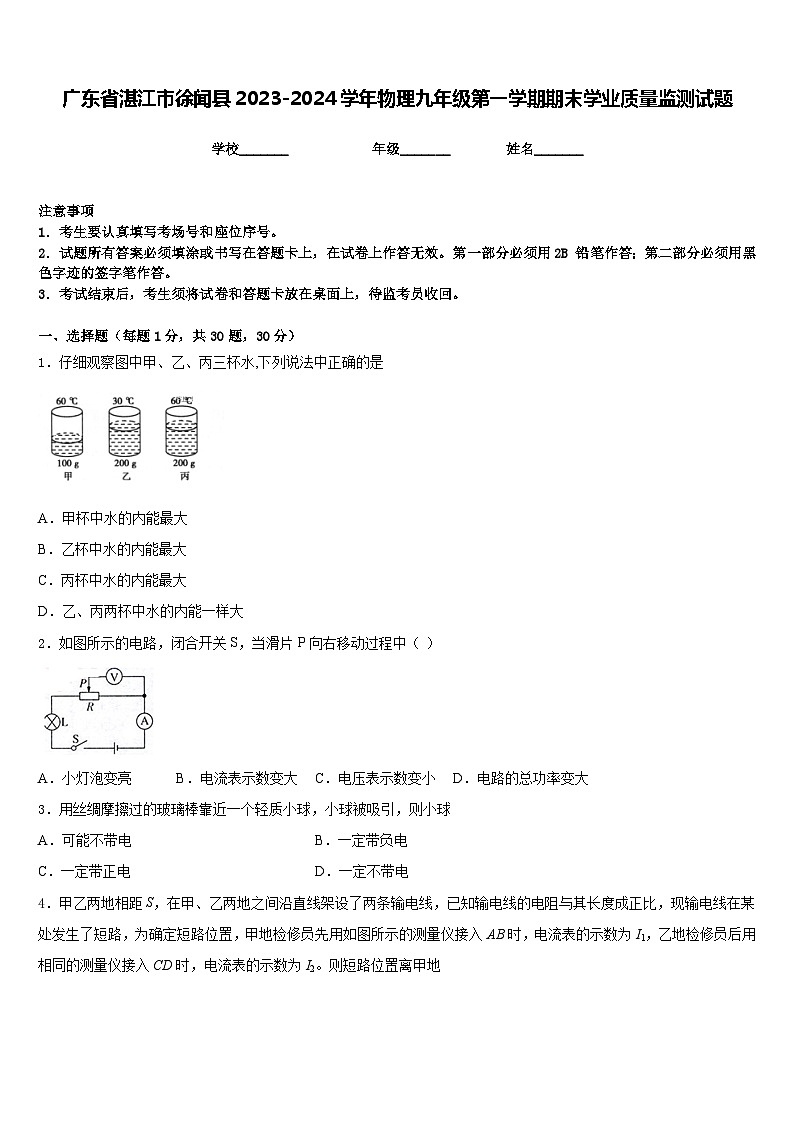

广东省湛江市徐闻县2023-2024学年物理九年级第一学期期末学业质量监测试题含答案

这是一份广东省湛江市徐闻县2023-2024学年物理九年级第一学期期末学业质量监测试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．仔细观察图中甲、乙、丙三杯水,下列说法中正确的是
A．甲杯中水的内能最大
B．乙杯中水的内能最大
C．丙杯中水的内能最大
D．乙、丙两杯中水的内能一样大
2．如图所示的电路，闭合开关S，当滑片P向右移动过程中（ ）
A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率变大
3．用丝绸摩擦过的玻璃棒靠近一个轻质小球，小球被吸引，则小球
A．可能不带电B．一定带负电
C．一定带正电D．一定不带电

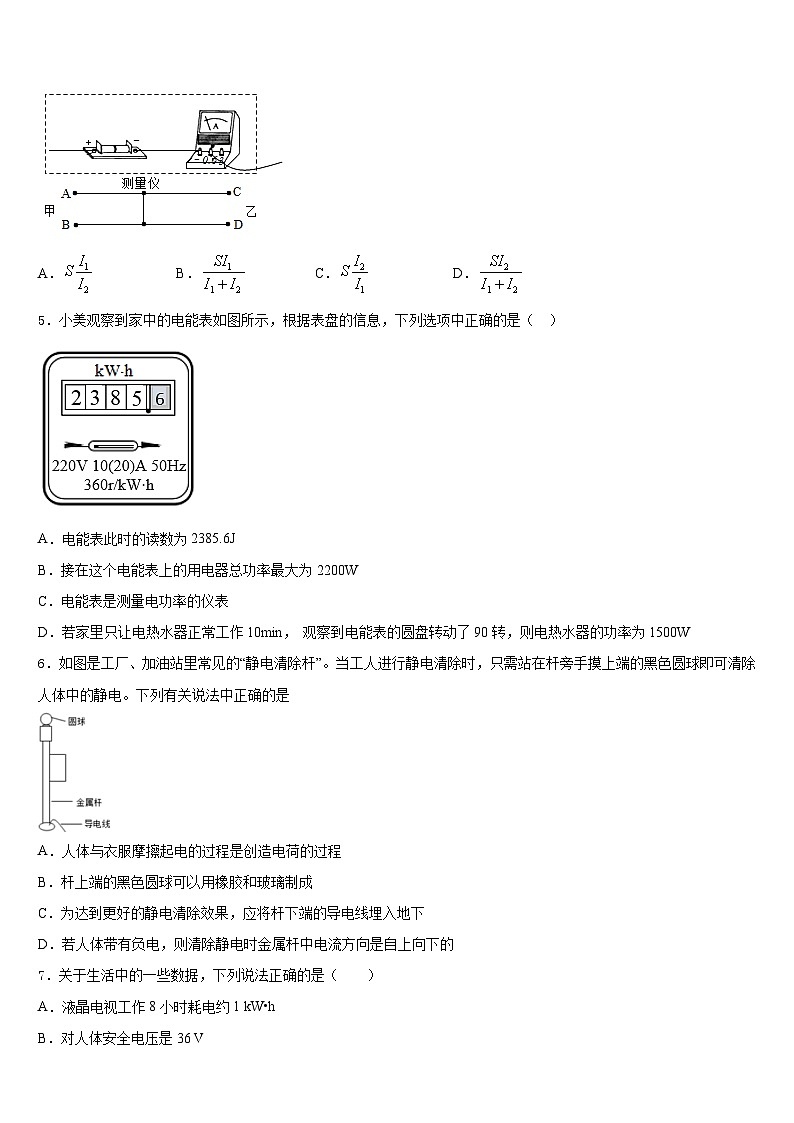

4．甲乙两地相距S，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为I1，乙地检修员后用相同的测量仪接入CD时，电流表的示数为I2。则短路位置离甲地
A．B．C．D．
5．小美观察到家中的电能表如图所示，根据表盘的信息，下列选项中正确的是（ ）
A．电能表此时的读数为2385.6J
B．接在这个电能表上的用电器总功率最大为2200W
C．电能表是测量电功率的仪表
D．若家里只让电热水器正常工作10min， 观察到电能表的圆盘转动了90转，则电热水器的功率为1500W
6．如图是工厂、加油站里常见的“静电清除杆”。当工人进行静电清除时，只需站在杆旁手摸上端的黑色圆球即可清除人体中的静电。下列有关说法中正确的是
A．人体与衣服摩擦起电的过程是创造电荷的过程
B．杆上端的黑色圆球可以用橡胶和玻璃制成
C．为达到更好的静电清除效果，应将杆下端的导电线埋入地下
D．若人体带有负电，则清除静电时金属杆中电流方向是自上向下的
7．关于生活中的一些数据，下列说法正确的是（ ）
A．液晶电视工作8小时耗电约1 kW•h
B．对人体安全电压是36 V
C．教室内日光灯正常工作时的电流约20 mA
D．家用电热水器的额定功率约250 W

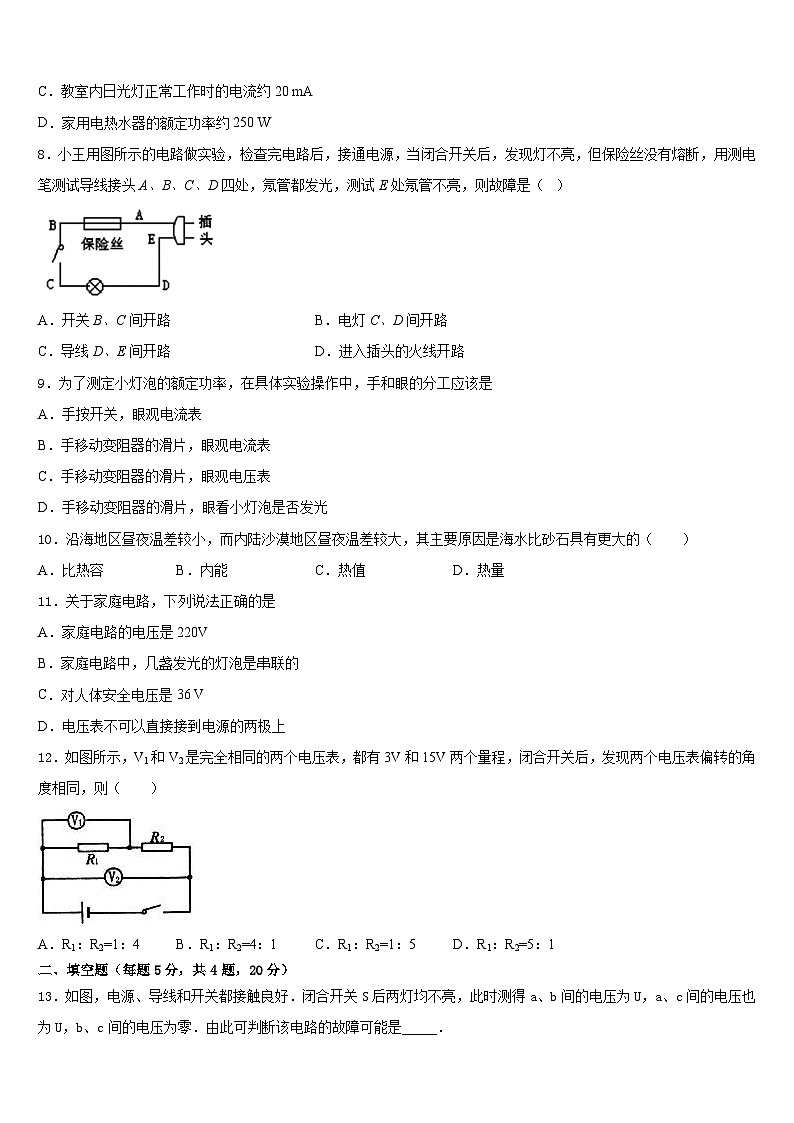

8．小王用图所示的电路做实验，检查完电路后，接通电源，当闭合开关后，发现灯不亮，但保险丝没有熔断，用测电笔测试导线接头A、B、C、D四处，氖管都发光，测试E处氖管不亮，则故障是（ ）
A．开关B、C间开路B．电灯C、D间开路
C．导线D、E间开路D．进入插头的火线开路
9．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
10．沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，其主要原因是海水比砂石具有更大的（ ）
A．比热容B．内能C．热值D．热量
11．关于家庭电路，下列说法正确的是
A．家庭电路的电压是220V
B．家庭电路中，几盏发光的灯泡是串联的
C．对人体安全电压是36 V
D．电压表不可以直接接到电源的两极上
12．如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（ ）
A．R1：R2=1：4B．R1：R2=4：1C．R1：R2=1：5D．R1：R2=5：1
二、填空题（每题5分，共4题，20分）
13．如图，电源、导线和开关都接触良好．闭合开关S后两灯均不亮，此时测得a、b间的电压为U，a、c间的电压也为U，b、c间的电压为零．由此可判断该电路的故障可能是_____．
14．把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用_____材料制成的．随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
15．如图所示，将两个铅柱的底面削平、削干净，然后紧紧地压在一起，在下面吊一个重物都不能把它们拉开，这个实验主要说明分子之间存在_____。

16．把质量为2kg，温度为25℃的水加热到75℃，水吸收的热量为____________J，这些热量相当于完全燃烧_________m3的天然气所放出的热量.（c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3）
三、实验题（共12分）
17．（4分）在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉______；
(2)小宇同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①______；②______；
(3)小宇找出问题并纠正后，闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向______（选填“A”或“B”）端移动，使电压表的示数为______V；
(4)小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I—U关系图象，根据图象信息，可计算出小灯泡的额定功率是______W，还可以得出：小灯泡的实际功率随实际电压的增大而______（选填“增大”、“减小”或“不变”）。
18．（4分）用如图甲所示装置“比较不同液体的吸热能力”。在两个相同烧杯中分别加入初温、质量相同的水和食盐水，用相同酒精灯加热直到沸腾。
(1)分别测量出水和食盐水的沸点，发现食盐水的沸点比水高。其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为_______℃；
(2)实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水______（选填：多或少）；
(3)如果让它们升高相同的温度（均未达到沸点），发现水加热时间长，则___吸收的热量多，则说明水的比热容_____（选填：大、小）。
19．（4分）在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。
（1）如图甲所示是小军正在连接的实验电路，部分电路已连接好。在连接电路时，小军在实验操作上出现的错误是________。
（2）闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记录电压表、电流表的示数。接下来，将滑动变阻器的滑片向________（选填“左”或“右”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数。
（3）图乙是小军根据记录的实验数据绘制的小灯泡I—U图像，由图像可知小灯泡的额定电功率是________W。
（4）实验完成后同学们在老师的提醒下结合电路图进行了误差分析：因实验中实际提供的电压表内阻并非无穷大且在测量时有明显的电流通过，会造成电流表所测电流与灯泡中的实际电流不相等，从而导致实验中灯泡额定功率的测量值________（选填“大于”“等于”或“小于”）真实值。
四、作图题（共16分）
20．（8分）观察手电筒的电路连接，在方框内画出手电筒发光时的电路图。
（_______________________）
21．（8分）在某家庭电路中，开关S控制灯泡L．请在图中将开关S和灯泡L连接成照明电路．
（______）
五、计算题（共22分）
22．（10分）某电烤箱的内部简化电路如图所示，R1 和 R 2 均为电热丝。通过控制开关 S1 、S2 的断开闭合情况接通 对应的电路，从而实现低温、高温之间切换，电烤箱说明书中的铭牌如下表所示，根据表格中的参数，求：
（1）开关 S 1 闭合、S 2 断开时，电烤箱处于（选填“低温档”或“高温档”）；
（2）电烤箱在高温挡正常工作 5min 所消耗的电能；
（3）电路中 R2 的电阻
23．（12分）如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A，求：
(1)通过电阻R1的电流：
(2)电阻R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、D
5、D
6、C
7、A
8、C
9、C
10、A
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、L1断路
14、半导体 超导体
15、引力
16、 0.01
三、实验题（共12分）
17、 连接电路时开关未断开 滑动变阻器的滑片未处于最大阻值处 2.2 B 2.5 0.5 增大
18、98 多 水 大
19、连接电路时开关没有断开 右 0.5 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)低温档 (2) 3.3×105J (3)66
23、 (1) 0.3A；(2) 30Ω
