2025-2026学年广东省江门市鹤山市九年级（上）期中物理试卷（有答案和解析）

这是一份2025-2026学年广东省江门市鹤山市九年级（上）期中物理试卷（有答案和解析），共24页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

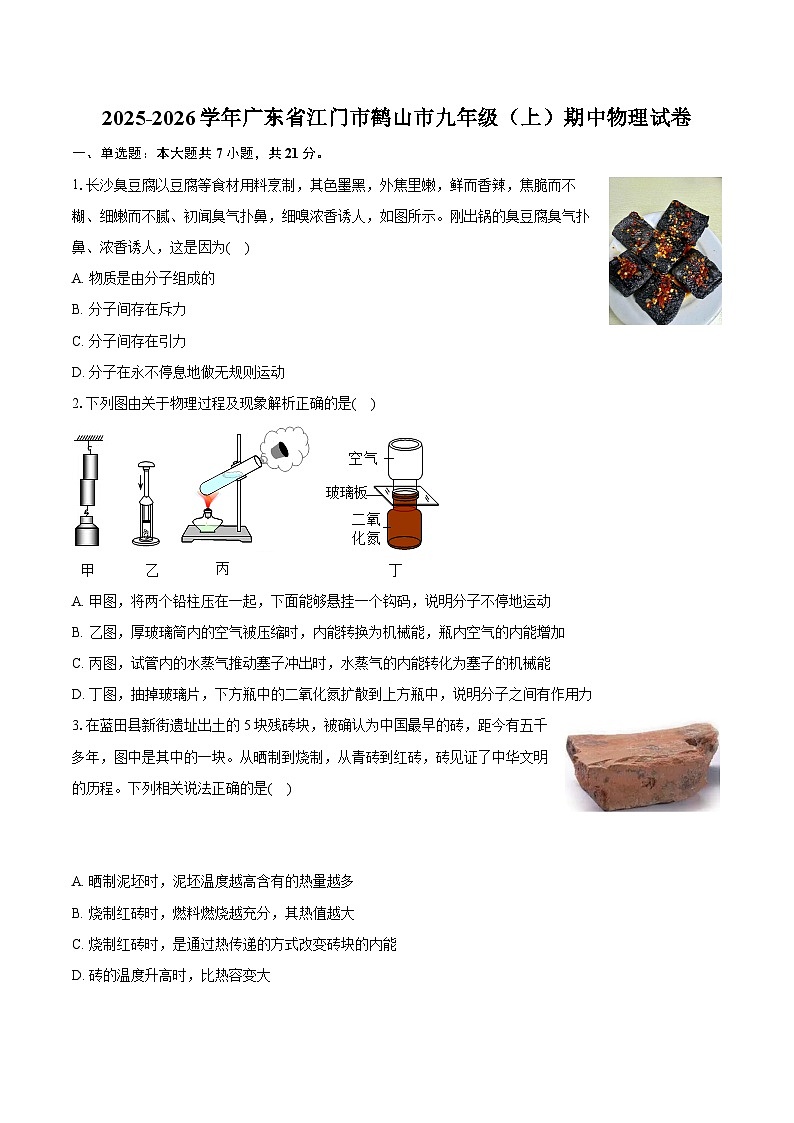

1.长沙臭豆腐以豆腐等食材用料烹制，其色墨黑，外焦里嫩，鲜而香辣，焦脆而不糊、细嫩而不腻、初闻臭气扑鼻，细嗅浓香诱人，如图所示。刚出锅的臭豆腐臭气扑鼻、浓香诱人，这是因为( )
A. 物质是由分子组成的
B. 分子间存在斥力
C. 分子间存在引力
D. 分子在永不停息地做无规则运动
2.下列图由关于物理过程及现象解析正确的是( )
A. 甲图，将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子不停地运动
B. 乙图，厚玻璃筒内的空气被压缩时，内能转换为机械能，瓶内空气的内能增加
C. 丙图，试管内的水蒸气推动塞子冲出时，水蒸气的内能转化为塞子的机械能
D. 丁图，抽掉玻璃片，下方瓶中的二氧化氮扩散到上方瓶中，说明分子之间有作用力
3.在蓝田县新街遗址出土的5块残砖块，被确认为中国最早的砖，距今有五千多年，图中是其中的一块。从晒制到烧制，从青砖到红砖，砖见证了中华文明的历程。下列相关说法正确的是( )
A. 晒制泥坯时，泥坯温度越高含有的热量越多
B. 烧制红砖时，燃料燃烧越充分，其热值越大
C. 烧制红砖时，是通过热传递的方式改变砖块的内能
D. 砖的温度升高时，比热容变大

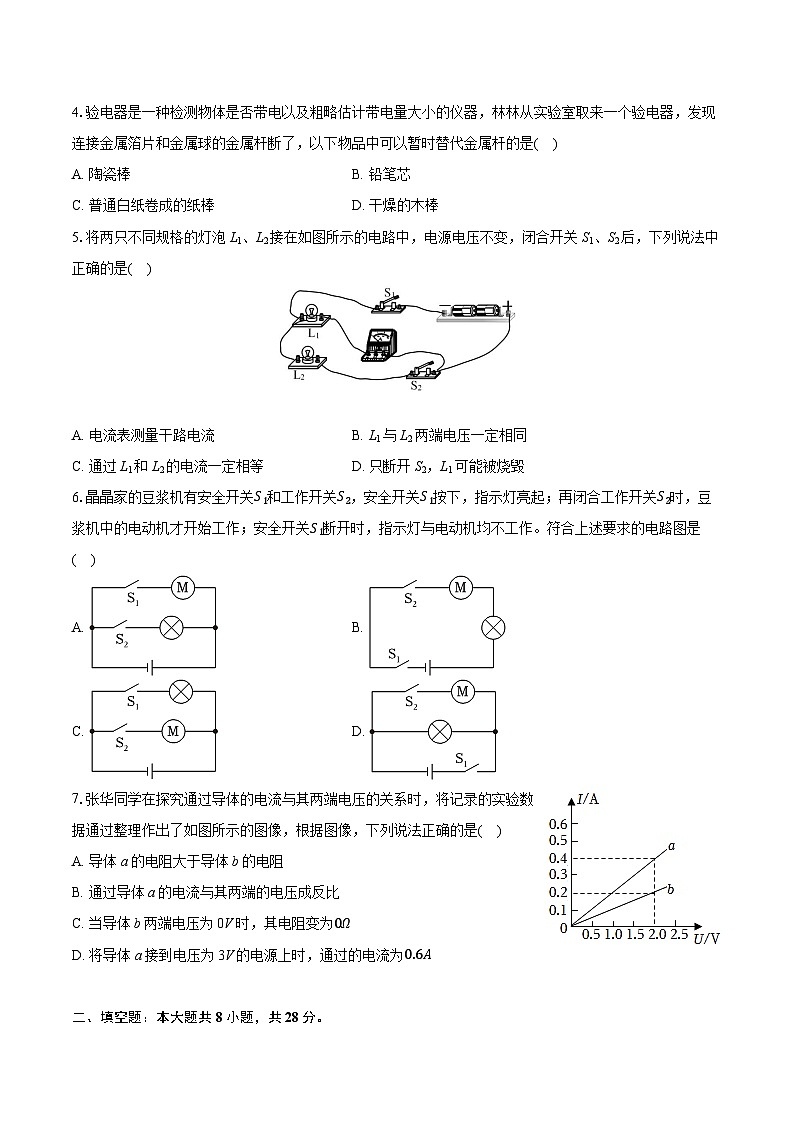

4.验电器是一种检测物体是否带电以及粗略估计带电量大小的仪器，林林从实验室取来一个验电器，发现连接金属箔片和金属球的金属杆断了，以下物品中可以暂时替代金属杆的是( )
A. 陶瓷棒B. 铅笔芯
C. 普通白纸卷成的纸棒D. 干燥的木棒
5.将两只不同规格的灯泡L1、L2接在如图所示的电路中，电源电压不变，闭合开关S1、S2后，下列说法中正确的是( )
A. 电流表测量干路电流B. L1与 L2两端电压一定相同
C. 通过 L1和 L2的电流一定相等D. 只断开S2，L1可能被烧毁
6.晶晶家的豆浆机有安全开关S1和工作开关S2，安全开关S1按下，指示灯亮起；再闭合工作开关S2时，豆浆机中的电动机才开始工作；安全开关S1断开时，指示灯与电动机均不工作。符合上述要求的电路图是( )
A. B.
C. D.
7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法正确的是( )
A. 导体a的电阻大于导体b的电阻
B. 通过导体a的电流与其两端的电压成反比
C. 当导体b两端电压为0V时，其电阻变为0Ω
D. 将导体a接到电压为3V的电源上时，通过的电流为0.6A
二、填空题：本大题共8小题，共28分。

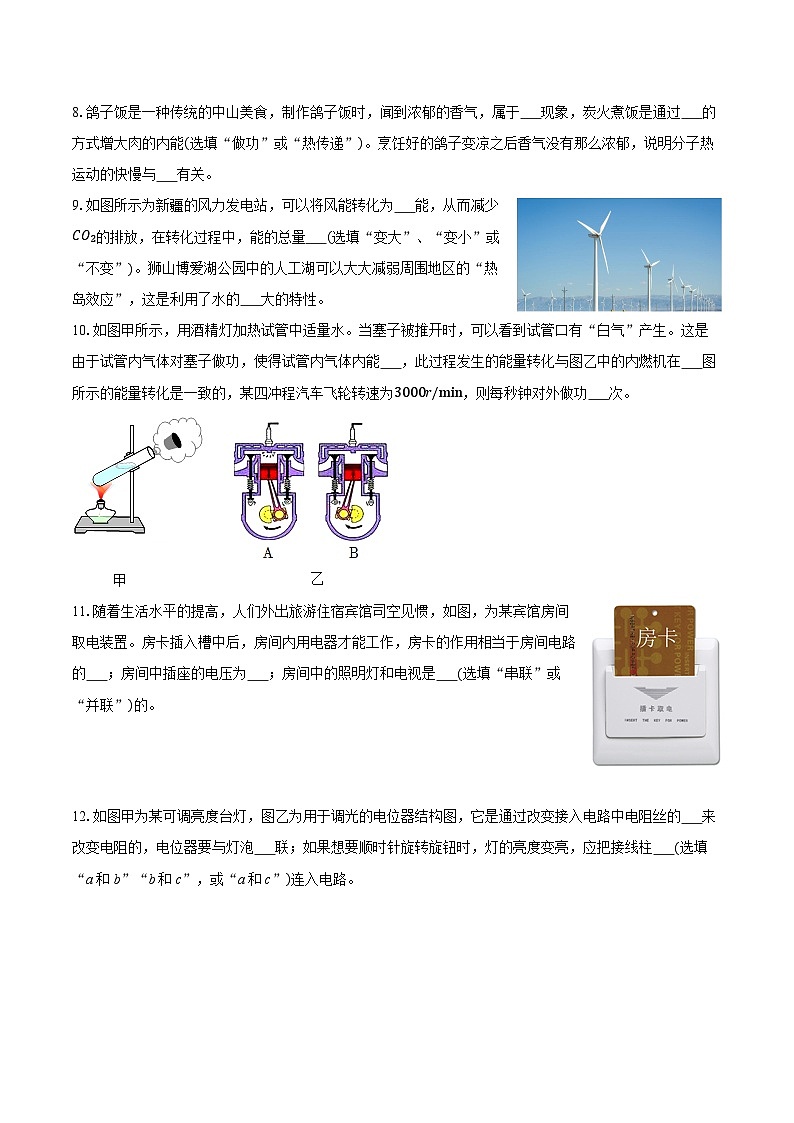

8.鸽子饭是一种传统的中山美食，制作鸽子饭时，闻到浓郁的香气，属于 现象，炭火煮饭是通过 的方式增大肉的内能(选填“做功”或“热传递”)。烹饪好的鸽子变凉之后香气没有那么浓郁，说明分子热运动的快慢与 有关。
9.如图所示为新疆的风力发电站，可以将风能转化为 能，从而减少CO2的排放，在转化过程中，能的总量 (选填“变大”、“变小”或“不变”)。狮山博爱湖公园中的人工湖可以大大减弱周围地区的“热岛效应”，这是利用了水的 大的特性。
10.如图甲所示，用酒精灯加热试管中适量水。当塞子被推开时，可以看到试管口有“白气”产生。这是由于试管内气体对塞子做功，使得试管内气体内能 ，此过程发生的能量转化与图乙中的内燃机在 图所示的能量转化是一致的，某四冲程汽车飞轮转速为3000r/min，则每秒钟对外做功 次。
11.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯，如图，为某宾馆房间取电装置。房卡插入槽中后，房间内用电器才能工作，房卡的作用相当于房间电路的 ；房间中插座的电压为 ；房间中的照明灯和电视是 (选填“串联”或“并联”)的。
12.如图甲为某可调亮度台灯，图乙为用于调光的电位器结构图，它是通过改变接入电路中电阻丝的 来改变电阻的，电位器要与灯泡 联；如果想要顺时针旋转旋钮时，灯的亮度变亮，应把接线柱 (选填“a和b”“b和c”，或“a和c”)连入电路。
13.如图所示，当只闭合S1，电路中 (填“有”或“没有”)电流形成，当S1、S2都闭合时，发光的灯泡是 ；当S1断开、S2闭合时，发光的灯泡是 。
14.如图甲是体育课上坐位体前屈测量仪，图乙是小藜设计的模拟电路，闭合开关，当推动绝缘柄使滑动变阻器的滑块向左移动，可利用示数增大的电表反映测量成绩。在此测试过程中：①绝缘柄向左推的距离越大，滑动变阻器的电阻越 ；②绝缘柄向左推时，电压表示数变 ；③此电路设计中，应该用 示数反映测量成绩。(此空选填“电压表”或“电流表”)
15.(1)如图1所示，将A、B两个金属片插入柠檬中制成水果电池，用电压表测量水果电池两端的电压。金属片______(选填“A”或“B”)是水果电池的正极，该水果电池两端的电压为______ V。
(2)把相同两滴墨水分别滴入冷水和热水中，几分钟后观察现象如图2甲所示。此现象说明：温度越高，扩散越______；如图2乙所示，把一块玻璃板用弹簧测力计拉出水面，观察到弹簧测力计示数在离开水面时比离开水面后大，说明分子间存在______。
(3)如图3所示的电路中，若想让灯L1发光，则应闭合开关______；若想让灯L2也发光，还需闭合开关______(选填“S1”、“S2”、“S3”、“S1和S2”)，此时灯L1和L2______联。
三、作图题：本大题共3小题，共7分。
16.请你根据电路图连接实物图。
17.根据如图所示的实物图在虚线框内画出电路图并标出元件符号。
18.请按照电路图连出对应的实物图(电压表选0∼3V量程，电流表选0∼0.6A量程)。
四、实验探究题：本大题共4小题，共26分。
19.小华用相同的酒精灯分别给水和某液体加热(如图甲所示)，以探究水和某液体的吸热能力。
(1)在组装器材时应先调整______(选填“A”或“B”)的高度，此时酒精灯应点燃。
(2)实验中用到天平这一测量工具，目的是控制水和液体的______相同。
③)实验是通过______(选填“加热时间”或“温度计的示数”)比较物质吸收热量的多少，此时运用到的物理方法是______。
(4)根据实验数据，小明作出了水和某液体的温度随加热时间变化的图象如图乙所示，由图象可知，某液体的温度比水的温度升高得______(选填“快”或“慢”)，这表明______(选填“某液体”或“水”)的吸热本领更强。
20.小轩和小宇一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______(选填“A”、“B”或“C”)处的电流。
(2)在连接电路时他们发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他们没有______。
(3)改正操作后，他们完成了该处电流的测量。接下来，请在图乙中改动一根导线，使电流表测量的是流过L2的电流。在改动的导线上画“×”，并用笔画线代替导线连接正确的电路(要求导线不能相交)。
(4)完成题(3)的电路改线，闭合开关后，他们观察到L1发光，但灯L2不发光，电流表的示数为零，电路可能存在的故障是______(故障只有一处，只发生在L1或L2)。
(5)随后，在测量L1处的电流时，闭合开关后，他们发现电流表的指针偏转如图丙所示，原因是______：在改正连线后，电流表的示数如图丁所示，则电流表的示数为______ A。
21.“探究串联电路的电压关系”的实验电路如图甲所示，请完成下列问题。
(1)为了使探究得出的结论具有普遍意义。L1、L2应该选择______(填“相同”或“不同”)的小灯泡；
(2)在连接电路时，开关必须______，小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度线的左侧，原因：______；
(3)正确连接后闭合开关，发现电压表示数为零，则故障可能是L1______(选填“短路”或“断路”)；
(4)排除故障后进行测量，小明用电压表分别测A与B、A与C之间的电压，电压表的示数分别如图乙和图丙所示。则UAB=______ V，UBC=______ V。
22.张华同学在学习了导体的电阻与导体的长度、横截面积和材料有关后，发现铅笔芯是导体。铅笔芯的主要成分是石墨，笔芯软硬程度不同的铅笔其用途不同，例如作图用6B软铅笔，写字用软硬适中的HB铅笔、制图用6H硬铅笔。张华同学猜想铅笔芯电阻大小还可能与其软硬程度有关。张华选择干电池、软硬程度不同的铅笔芯，小灯泡，开关，导线，设计实验对这个问题进行了探究。
(1)在图1标出的制成铅笔的几种材料中，通常情况下属于导体的是______和______；
(2)张华同学选取软硬程度不同的铅笔芯进行研究时，应先考虑到它们的______和______等因素是相同的。
(3)如图(乙)中铅笔的硬度比图(甲)大，开关闭合后，张华根据______可以粗略判断他们的电阻大小，最终确定图乙中铅笔芯的电阻较______(选填“大”或“小”)。
(4)实验表明铅笔芯的电阻与其软硬程度______(选填“有关”或“无关”)。若两种铅笔芯的电阻相差不大，则我们在电路中还需要串联______才能够更加准确地得出结论。
五、计算题：本大题共1小题，共6分。
23.如图所示，电源电压为6V，电阻R1的阻值为10Ω，闭合开关后，电流表的示数为0.4A。求：
(1)电压表的示数；
(2)电阻R2的阻值。
六、综合题：本大题共2小题，共12分。
24.液化石油气的热值高达4.6×107J/kg，一些不法商版为牟取暴利，常将液化石油气与价格低廉、热值仅为2.9×107J/kg的二甲醚混合装入钢瓶内销售给客户。质监局对某液化石油气站销售的瓶装燃气进行检测：将质量为100kg、初始温度为20∘C的水装入容器内，用高效炉灶燃烧瓶内燃气加热容器中的水升温至85∘C，瓶内燃气消耗了1kg，通过高效炉灶，水能吸收燃气完全燃烧释放热量的75%，已知水的比热容为c=4.2×103J/(kg⋅∘C)。求：
(1)水吸收的热量；
(2)瓶内燃气的热值q；
(3)该液化石油气站销售的瓶装液化石油气有无掺混二甲醚，并写出判断依据。
25.按要求填空：
(1)小明到海水浴场玩，他光着脚踩在沙滩上，感到沙子烫脚，当身体进入水中时，觉得水比较凉，这是因为水的比热容______(选填“大”或者“小”)；
(2)水的比热容为4.2×103J/(kg⋅∘C)，煤油的比热容为2.1×103J/(kg⋅∘C)。在实验室中用完全相同的两个试管分别装上______相等的煤油和水，用相同热源对试管均匀加热。如图的图象正确的是______；(选填字母)
A.B.
C.D.
(3)下列关于温度、内能和热量的说法正确的是______；(选填字母)
A.温度为0∘C的物体没有内能
B.物体内能增加，一定是外界对物体做功
C.正在沸腾的水吸收热量，温度增加，内能不变
D.在相同物态下，同一物体的温度降低，它的内能会减少
(4)下列现象中，属于内能转化为机械能的是______。(选填字母)
A.航天飞行器穿越大气层时表面发热
B.冬天用热水袋取暖
C.放爆竹时，爆竹腾空而起
D.电灯发出光和热
答案和解析
1.【答案】D
【解析】解：臭豆腐的“臭气”能被闻到，是因为臭豆腐中含有的有气味的分子在做无规则运动，这些分子扩散到空气中，进入人的鼻腔，产生“臭气扑鼻”的感觉；同时，其他香味分子也会扩散，带来“浓香诱人”的感受，这一过程属于扩散现象。刚出锅的臭豆腐温度较高，根据分子动理论，温度越高，分子的无规则运动越剧烈。臭豆腐中气味分子的运动速率随温度升高而加快，使得它们能在更短时间内扩散到周围空气中，因此“臭气”和“浓香”传播得更快、更远，导致刚出锅时臭气扑鼻、浓香诱人，不能说明物质是由分子组成的，也不能说明分子间存在引力与斥力，故ABC不符合题意，D符合题意。
故选：D。
臭豆腐中含有的有气味的分子在做无规则运动，这些分子扩散到空气中，刚出锅的臭豆腐温度较高，根据分子动理论，温度越高，分子的无规则运动越剧烈。
本题考查分子动理论中温度对分子无规则运动的影响。
2.【答案】C
【解析】解：A、甲图中将两个铅柱压在一起，下面能够悬挂一个钩码，不能使两个铅柱分开，说明分析间存在引力，故A错误；
B、乙图中厚玻璃筒内的空气被压缩时，外界对筒内的空气做功，将机械能转化为内能，导致空气的内能会增加，故B错误；
C、丙图中试管内的水蒸气推动塞子冲出时，水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能，故C正确；
D、丁图中抽掉玻璃片，下方瓶中的二氧化氮扩散到上方瓶中，说明构成物质的分子不停地做无规则运动，故D错误。
故选：C。
(1)分子间存在相互作用的引力和斥力；
(2)(3)做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小；
(4)分子在不停地做无规则运动。
此题考查了分子动理论和内能的改变，题目的难度不大，将基础知识与实际的应用联系在一起即可。
3.【答案】C
【解析】解：
A.热量是过程量，不能说含有，故A错误；
B.烧制红砖时，虽然燃料燃烧越充分，但其热值不变，因为热值是燃料的特性，故B错误；
C.烧制红砖时，是通过热传递的方式改变砖块的内能的，故C正确；
D.比热容是物质的特性，砖的温度升高时，但比热容不变，故D错误；
故选：C。
结合热量、热值、比热容的相关知识进行分析。
本题是有前热量、热值、比热容的综合题。
4.【答案】B
【解析】解：导体是容易导电的物体，连接金属箔片和金属球的金属杆属于导体，应该选用导体代替；
铅笔芯的主要成分是石墨，属于导体；陶瓷棒、普通白纸卷成的纸棒、干燥的木棒是绝缘体，故B正确，ACD错误。
故选：B。
(1)导体是容易导电的物体，常见的导体有金属、人体、石墨、大地等；
(2)绝缘体是不容易导电的物体，常见的绝缘体有塑料、橡胶、陶瓷、玻璃等。
本题考查导体、绝缘体概念及辨析，重点在于根据材料的导电特性判断材料的所属类别，属于基础题。
5.【答案】B
【解析】由图知，灯泡L1、L2并列接在电路中，即两灯并联；电流表和L1在一条支路上，则电流表测量通过L1的电流；开关S2和L2在另一条支路上，开关S2只控制灯L2；开关S1在干路上，则开关S1控制整个电路。
A、由图知，电流表和L1在一条支路上，电流表测量通过L1的电流，故A错误；
B、由于该电路为并联电路，根据并联电路的电压关系可知，L1与 L2两端电压一定相同，都等于电源电压，故B正确；
C、灯泡L1、L2的规格不同，并联在同一电路中，则通过L1和L2的电流不相等，故C错误；
D、灯泡L1、L2并联在同一电路中，只断开S2，只有L1发光，因并联电路各支路互不影响，所以L1的亮度不变，不会烧毁，故D错误。
(1)分析电路图，确定电流表的位置和测量对象；
(2)并联电路各支路两端的电压相同；
(3)灯泡L1、L2并联，但规格不同，通过L1和L2的电流不相等；
(4)灯泡L1、L2并联，互不影响。
本题考查了并联电路的特点、电流表的使用方法，分析电路图，确定灯泡L1、L2的连接方式和电流表的位置是关键。
6.【答案】D
【解析】解：由题意可知，安全开关S1按下，指示灯亮起；再闭合工作开关S2时，豆浆机中的电动机才开始工作，说明指示灯与电动机互不影响，它们是并联的，开关S2单独控制电动机，在电动机支路中；安全开关S1断开时，指示灯与电动机均不工作，说明开关S1控制整个电路，在干路中，故D符合要求，ABC不符合要求。
故选：D。
根据题意可知指示灯与电动机的连接方式和开关的作用及位置，由此得出符合要求的电路图。
本题考查串、并联电路的设计，知道并联电路的特点是关键。
7.【答案】D
【解析】解：AB、由图像可知，通过a、b的电流与它们两端的电压均成正比，即a、b的电阻均为定值，
由图可知，当电压为2V时，通过a、b的电流分别为0.4A和0.2A，根据欧姆定律可得，
导体a的电阻：Ra=UIa=2V0.4A=5Ω，
导体b的电阻：Rb=UIb=2V0.2A=10Ω，
比较可知，导体a的电阻小于导体b的电阻，故AB错误；
C、电阻是导体本身的一种性质，其大小与导体的材料、长度、横截面积和温度有关，与它两端的电压和通过的电流无关，因此当导体b两端电压为0V时，其电阻不变，仍为10Ω，故C错误；
D.将导体a接到电压为3V的电源上时，通过的电流：
I′a=UaRa=3V5Ω=0.6A，故D正确。
故选：D。
(1)由图像可知，通过a、b的电流与它们两端的电压均成正比，即a、b的电阻均为定值，根据欧姆定律分别求得a、b的电阻，并比较大小得出结论；
(2)电阻是导体本身的一种性质，其大小与导体的材料、长度、横截面积和温度有关，与它两端的电压和通过的电流无关，由此可知导体b两端电压为0V时其阻值大小；
(3)根据欧姆定律求将导体a接到电压为3V的电源上时，通过它的电流。
本题考查欧姆定律的应用和电阻的影响因素，根据图像得出相关信息是关键之一。
8.【答案】扩散
热传递
温度

【解析】解：闻到香气是由于分子在不停地做无规则运动，这是分子的扩散现象。
炭火煮饭过程，将炭火燃烧产生的热量传递给饭，这是通过热传递的方式改变物体内能的。
烹饪好的鸽子变凉之后香气没有那么浓郁，这是因为温度降低，分子的热运动变得缓慢，说明分子热运动的快慢与温度有关。
故答案为：扩散；热传递；温度。
(1)组成物质的分子永不停息地做无规则的运动，分子热运动的速度和液体的温度有关，温度越高，分子运动的越剧烈；
(2)改变物体内能的方式有：做功与热传递两种方式。
本题考查了分子动理论、改变内能的方式，本题是一道基础题，掌握基础知识即可正确解题。
9.【答案】电
不变
比热容

【解析】解：风是流动的空气，空气具有质量和速度，则风具有动能；风力发电时将风能转化为电能；
能量既不能凭空产生，也不能凭空消失，它只会从一种形式转化为另一种形式或是从一个物体转移到另一个物体，能量的总量不变；
水的比热容较大，相同质量的水和沙石，在吸收相同的热量时，水的温度升高得少，所以湿地公园的建成减弱了周围地区的“热岛效应”。
故答案为：电；不变；比热容。
(1)运动的物体具有的能量叫做动能；风力发电机在工作时，将风能转化为电能；
(2)能量既不能凭空产生，也不能凭空消失，它只会从一种形式转化为另一种形式或是从一个物体转移到另一个物体，能量的总量不变；
(3)水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析。
本题考查了能量守恒定律、能量的转化和转移、水的比热容较大的特点，难度不大，密切联系生活，属于中考的热点。
10.【答案】减小
A
25

【解析】解：(1)试管内气体对塞子做功，将内能转化为机械能，因此试管内气体内能减小。
乙图中A为热机的做功冲程，将内能转化为机械能；B为压缩冲程，将机械能转化为内能，因此上述的能量转化与图乙中的内燃机在A图所示的能量转化是一致的。
(2)四冲程汽车飞轮转速为3000r/min，即50r/s，已知飞轮每转2圈对外做功1次，则该四冲程汽车每秒钟对外做功25次。
故答案为：减小；A；25。
(1)做功可以改变物体的内能，当物体对外做功时，物体的内能转化为机械能，内燃机的做功冲程就是利用此原理。
(2)在四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次。
本题考查热机工作时的内能转化以及汽油机的四个冲程，属于基础题。
11.【答案】开关
220V
并联

【解析】解：房卡可以控制用电器的工作，房卡不插入槽中，房间内所有的用电器都不工作，插入槽中后，房间内用电器才能工作，所以房卡相当于房间电路的总开关。
我国家庭电路电压为220V。房间中的照明灯和电视独立工作，互不影响，是并联连接的。
故答案为：开关；220V；并联。
电路由开关、导线、用电器和电源等部分组成；照明电压是220V。
并联电路的各个用电器互不影响，串联电路的各个用电器互相影响。
本题考查的是电路的组成；知道串联电路和并联电路的特点及应用；知道我国照明电路的电压值。
12.【答案】长度
串
b和c

【解析】解：当材料、横截面积相同时，导体越长电阻越大，电位器是通过改变接入电路中电阻丝的长度来改变电阻的。
串联电路用电器之间相互影响，并联电路各支路之间互不影响，电位器要与灯泡串联，才能调节灯的亮度。
如果想要顺时针旋转旋钮时，灯的亮度变亮，则电位器的电阻变小，电阻丝变短，应把接线柱b和c连入电路。
故答案为：长度；串；b和c。
当移动滑动变阻器的滑片使接入电路中的电阻变大时，电路中的电流变小，小灯泡变暗；而当移动滑动变阻器的滑片使接入电路中的电阻变小时，电路中的电流变大，小灯泡变亮。
掌握滑动变阻器的结构、原理、作用、接线柱的接法、连入电路的方式。
13.【答案】没有
L2
L1和L2

【解析】解：当只闭合S1时，电路断路，没有电流形成；
S1、S2都闭合，灯泡L2被短路，电流经过灯泡L2，发光的灯泡是L2；
S1断开、S2闭合，两个灯泡串联，发光的灯泡是L1和L2。
故答案为：没有；L2；L1和L2。
基本的电路连接形式有两种：一种是串联，串联电路中电流只有一条流通路径；另一种是并联，并联电路中电流有多条流通路径。
本题考查串并联的特点和电路的三种状态，属于基础题。
14.【答案】小
小
电流表

【解析】解：根据图乙可知，绝缘柄向左推的距离越大，滑动变阻器连入电路的有效长度越小，滑动变阻器连入电路的阻值越小；根据串联电路的分压规律可知，滑动变阻器两端的电压逐渐变小，图中电压表测量滑动变阻器两端的电压，所以示数变小。
电源电压不变，电阻变小，由I=UR可知，电路中电流变大，要求当推动绝缘柄使滑动变阻器的滑块向左移动，可利用示数增大的电表反映测量成绩，所以应该用电流表示数反映测量成绩。
故答案为：小；小；电流表。
由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
根据推动的距离判定滑动变阻器接入电路中电阻的变化，根据欧姆定律判定电路中电流的变化；根据串联电路的分压规律分析滑动变阻器两端电压的变化。
本题考查了电路的动态分析，明确电路的结构是解题的关键。
15.【答案】B；1.2； 快；引力； S1、S3；S2；并
【解析】解：(1)电流从电压表正接线柱流入，负接线柱流出，金属片B是水果电池的正极；电压表量程为0∼3V，分度值为0.1V，则水果电池两端的电压为1.2V。
(2)如图2甲所示，热水中扩散较快，说明温度越高，分子运动越剧烈；弹簧测力计示数在离开水面时比离开水面后大，即与水面接触时，拉力大于重力，说明分子间存在引力。
(3)若想让灯L1发光，电流应从电源正极流出，经过S1、L1、S3，回到电源负极，所以应闭合开关S1、S3；
若想让灯L2也发光，电流从电源正极流出后，需要经过S1、S2、L2，回到电源负极即可，所以还需要闭合开关S2；
此时电路中电流有两条路径，分别通过L1和L2，所以灯L1和L2是并联的。
故答案为：(1)B；1.2；(2)快；引力；(3)S1、S3；S2；并。
(1)电压表测量水果电池两端的电压，电流从电压表正接线柱流入，负接线柱流出；确定电压表的量程和分度值，读出示数。
(2)温度越高，分子运动越剧烈，分子间存在引力和斥力。
(3)通过开关的开合，分析电路。
本题考查了电压表及读数、影响扩散快慢的因素、分子间的作用力，电路分析等内容，难度不大。
16.【答案】解：由电路图可知，电流从电源正极出发，经开关分支，一支经灯泡L2，一支经电流表、灯泡L1然后汇合在一起，回负极。
如图所示：

【解析】分析清楚图示电路结构，明确各电路元件的连接方式，然后连接实物电路图。
本题考查了实物电路的连接，分析清楚电路结构、明确各电路元件的连接方式是正确解题的关键。
17.【答案】
【解析】解：由实物图知，两灯并联，开关S2在干路上，开关S1与灯L2在一条支路，灯L1单独一条支路，电路图如图所示：
分析实物图，得出两灯的连接方式，以及开关的位置，据此画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式是关键。
18.【答案】解：根据电流流向法、按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联电流表、灯泡、滑动变阻器、开关S回到负极，最后把电压表并联在灯泡两端；要注意连接滑动变阻器的左上方接线柱和右下方接线柱串联在电路中，电压表选用0∼3V量程，电流表选用0∼0.6A量程；如下图所示：

【解析】滑动变阻器按一上一下的原则串联在电路中，根据电流流向法、按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联各电路元件回到负极，然后把电压表并联在相应的位置即可。
本题考查了实物电路图的连接，涉及到滑动变阻器和电表的连接，此类题目一般可以根据电流流向法、按先串后并的原则串联在电路中，要注意电路图和实物电路图一一对应。
19.【答案】A； 质量； 加热时间；转换法； 快；水
【解析】(1)使用酒精灯加热时，要用外焰加热，所以要根据酒精灯火焰的高度确定烧杯的高度，故组装装置时，要按照自下而上的顺序，即先确定A的位置
(2)天平是测量质量的仪器，所以使用天平的目的是控制水和液体的质量相同；
(3)物质吸收热量的多少不易观察，实验时可通过比较加热时间来反映物质吸收热量的多少，采用了转换法；
(4)由图像可知，吸收相同的热量，某液体的温度曲线在水的温度曲线上方，说明某液体的温度升高得更快。由Q=cmΔt可知，某液体的比热容更小，水的比热容更大，即水的吸热本领更强。
故答案为：(1)A；(2)质量；(3)加热时间；转换法；(4)快；水。
(1)实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
(2)探究不同物质吸热能力时，要控制两种液体的质量相等；
(3)(4)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
20.【答案】C 断开开关 (3) L2断路 电流表正负接线柱接反了;0.24
【解析】解：(1)图乙是他们测量电流时连接的实验电路，电流表接在干路上，故此时电流表测量的是C处的电流。
(2)为了保护电路，连接电路时要将开关断开；刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他们没有将开关断开。
(3)要使电流表测量的是流过L2的电流，则电流表要与灯L2串联，如下图所示：
(4)闭合开关后，他们观察到L1发光，但灯L2不发光，电流表的示数为零，说明L2支路没有电流通过，则可能是灯泡L2断路。
(5)电流应从电流表正接线柱流入，从负接线柱流出，否则指针反向偏转；他在测量L1的电流时，发现电流表的指针偏转如图丙所示，原因是电流表正负接线柱接反了。
电流表的示数如图丁所示，电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
故答案为：(1)C；
(2)断开开关；
(3)；
(4)L2断路；
(5)电流表正负接线柱接反了；0.24。
(1)电流表接在干路上，据此分析。
(2)为了保护电路，连接电路时要将开关断开。
(3)要使电流表测量的是流过L2的电流，则电流表要与灯L2串联，据此画出电路图。
(4)根据题意分析电路故障。
(5)电流应从电流表正接线柱流入，从负接线柱流出，否则指针反向偏转。观察电流表量程、分度值，再读数。
本题探究并联电路中电流的规律实验，掌握并联电路电流特点是关键。
21.【答案】不同 断开;电压表没有调零 短路 2.8;5
【解析】解：(1)为了使探究得出的结论避免偶然性，具有普遍意义，应该选择不同规格的小灯泡进行多次实验。
(2)在连接电路时，为了保护电路，开关要断开；小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度线的左侧，没有在零刻度线处，原因：电压表没有调零；
(3)图中两灯串联，电压表测L1的电压，正确连接后闭合开关，发现电压表示数为零，原因可能是L1短路，此时电压表也被短路而无示数；
(4)AC间的电压是电源电压，AB间的电压是L1的电压，由图乙丙得，测量AB的电压表的偏转角度大于测量AC电压表的偏转角度，所以测量AB之间电压所用的电压表的量程是0∼3V，分度值为0.1V，示数为2.8V，测量AC之间的电压所用的电压表的量程是0∼15V，分度值为0.5V，示数为5V。
故答案为：(1)不同；(2)断开；电压表没有调零；(3)短路；(4)2.8；5。
(1)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；
(2)在连接电路时，开关要断开，目的是为了保护电路；电压表使用前要调零；
(3)图中两灯串联，电压表测L1的电压，根据电压表示数为零分析可能的原因；
(4)电路电路的连接及电压表测量的电压，根据串联电路总电压等于各部分电路两端的电压之和确定电压表选用的量程读数。
本题探究串联电路电压规律，考查电压表的使用、注意事项及归纳法和电压表读数。
22.【答案】石墨;金属 横截面积;长度 小灯泡的亮度;大 有关;电流表
【解析】解：
(1)通常情况下，铅笔由笔芯、木质笔杆、金属笔夹(或金属连接部件)、橡皮(部分铅笔顶部)等材料制成。其中属于导体的是石墨和金属；
(2)导体的电阻跟长度、材料、横截面积有关，在研究电阻跟铅笔的软硬关系时，采用控制变量法，保持长度、横截面积、材料一定，改变铅笔的硬度；
(3)乙图中铅笔芯的硬度比甲图中大，闭合开关后，张华观察到甲图小灯泡比乙图小灯泡亮，可确定乙图中铅笔芯的电阻大，说明铅笔芯的电阻与软硬程度有关；
(4)电源电压一定时，所选电阻丝的阻值相差太小，灯泡的亮度变化不明显，因此不能根据灯泡亮度的变化来判断接入的电阻丝的变化情况，为了使观察现象明显，将电流表串联接入电路中，通过观察电流表的示数来比较电阻的大小。
故答案为：
(1)石墨；金属；(2)横截面积；长度；(3)小灯泡的亮度；大；(4)有关；电流表。
(1)容易导电的物体，如金属、石墨、人体、大地等；
(2)电阻大小的影响因素：长度、材料、横截面积。用控制变量法研究材料与电阻大小的关系时，一定要控制其它的因素不变，即横截面积和长度不变；
(3)用灯泡的亮暗反映电流的大小，用电流的大小反映电阻的大小，根据灯泡的亮暗即可判定电阻是否铅笔芯的软硬是否有关；
(4)如果电路中的电流变化比较明显时，灯泡的亮度变化也会比较明显；但电流变化较小时，灯泡的亮度变化不容易观察出来。为了使较准确的比较电阻的大小，可以通过电流表的示数比较电阻的大小。
知道影响电阻大小的因素是进行探究的前提，同时知道控制变量法的适用范围和原理。
23.【答案】电压表的示数为4V.
电阻R2的阻值为5Ω
【解析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；
(1)由欧姆定律可知，R1两端的电压：U1=IR1=0.4A×10Ω=4V，即电压表示数为4V；
(2)根据串联电路的电压特点可知，R2两端的电压：U2=U−U1=6V−4V=2V，
由欧姆定律可知，电阻R2的阻值：R2=U2I=2V0.4A=5Ω。
答：(1)电压表的示数为4V.
(2)电阻R2的阻值为5Ω。
(1)由图可知，闭合开关S，R1、R2串联，电压表测量R1两端的电压，电流表测量电路中的电流；根据欧姆定律求出R两端的电压，即电压表示数；
(2)根据串联电路的特点求出R2两端的电压，根据欧姆定律求出电阻R2的阻值。
本题考查串联电路的特点以及欧姆定律的灵活运用，是一道基础题。
24.【答案】(1)水吸收的热量2.73×107J (2)瓶内燃气的热值3.64×107J/kg (3)该液化石油气站销售的瓶装液化石油气掺混了二甲醚;瓶内气体的热值介于液化石油气和二甲醚之间
【解析】解：(1)水吸收的热量：Q吸=c水m水(t−t0)=4.2×103J/(kg⋅∘C)×100kg×(85∘C−20∘C)=2.73×107J；
(2)由η=Q吸Q放求可得，燃气燃烧放出的热量为：
Q放=Q吸η=2.73×107J75%=3.64×107J；
由Q放=mq得，瓶内燃气的热值为：
q=Q放m=3.64×107J1kg=3.64×107J/kg；
(3)由于4.6×107J/kg>3.64×107J/kg>2.9×107J/kg，即瓶内气体的热值介于液化石油气和二甲醚之间，说明掺混了二甲醚。
答：(1)水吸收的热量2.73×107J；
(2)瓶内燃气的热值3.64×107J/kg；
(3)该液化石油气站销售的瓶装液化石油气掺混了二甲醚；瓶内气体的热值介于液化石油气和二甲醚之间。
(1)根据Q=cm(t−t0)求出水吸收的热量；
(2)根据公式η=Q吸Q放求出燃气燃烧放出的热量；再根据Q放=mq求出燃气的热值；
(3)用燃气的热值和天然气的热值进行比较，得出答案。
此题主要考查的是学生对燃料热值和吸热公式的理解和掌握，难度不大。
25.【答案】大 质量 D D C
【解析】解：(1)水的比热容较大，同样受热的情况下，吸收相同热量，沙子的温度变化比海水大，因此，小明光着脚踩在沙滩上，感到沙子烫脚，当身体进入水中时，觉得水比较凉；
(2)一般情况下，实验室的温度通常要控制在21∘C−25∘C左右，以满足基本的实验要求。用完全相同的两个试管分别装上质量相等的煤油和水，用相同热源对试管均匀加热。由于水的比热容大于煤油的比热容，加热相同时间，吸收的热量相等，水的温度升高的慢，煤油的温度升高的快，且加热相同时间，煤油升高的温度是水升高的温度的2倍，所以正确的图像为D。
(3)A.一切物体在任何温度下都有内能，内能是物体内部所有分子做无规则运动所具有的动能与分子势能的总和。故A错误；
B.物体内能增加可能是外界对物体做功，也可能是物体吸收了热量。故B错误；
C.正在沸腾的水吸收热量时温度保持不变，但内能增加。故C错误；
D.因为在相同物态下(即分子势能不变)，同一物体的温度降低，分子做无规则运动变慢，分子动能减小，所以内能会减少。故D正确。
故选：D。
(4)A.航天飞行器穿越大气层时与空气摩擦生热，将机械能转化为内能。故A不符合题意；
B.用热水袋取暖，这是热水的内能转移给人体，属于热传递。故B不符合题意；
C.放爆竹时，将爆竹燃烧时产生的内能转化为爆竹的机械能，使其腾空而起。故C符合题意；
D.电灯发出光和热是将电能转化为光能和内能。故D不符合题意。
故选：C。
故答案为：(1)大；(2)质量；D；(3)D；(4)C。
(1)沿海地区，水多，因为水的比热容较大，相同质量的水和泥土沙石比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析；
(2)水的比热容大于煤油的比热容，根据公式Q=cmΔt，相同质量的水和煤油吸收相同的热量，水的温度变化较小；
(3)①一切物体都具有内能；
②改变内能的方式有两种：做功和热传递；
③液体沸腾时，吸收热量，温度不变，内能增加；
④同一物体，温度降低，内能减少；
(4)做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移，对物体做功可以使机械能转化为内能。
本题是一道综合题，涉及到水的比热容大的应用、内能与温度和热量的关系、能量的转化等，难度不大。
