知识点1：电路图
认识电路元件符号
为了方便画图，人们常用图形符号来表示电路元件。下表列出了几种常用电路元件及其符号。
电路图
用符号表示电路连接的图叫做电路图。这样画电路图时不用画实物，减少了不必要的麻烦。
画电路图的注意事项
①画电路图时，用铅笔画，便于修改;
②电路元件符号用规定的符号，不能自己随意改造;
③画导线时，要横平竖直，不交叉，最好呈长方形，力求将电路图画得简洁美观，各部分大小比例适中;
④导线的中间不能有间隔，那样表示电路连接不好;
⑤要合理安排电路元件符号，使它们均匀分布在电路图上，电路元件不要画在拐角处;
⑥当根据实物图画电路图时，要根据实物图，从电源正极出发，沿电流方向将每条回路中各元件依次用元件符号表示并连接起来。

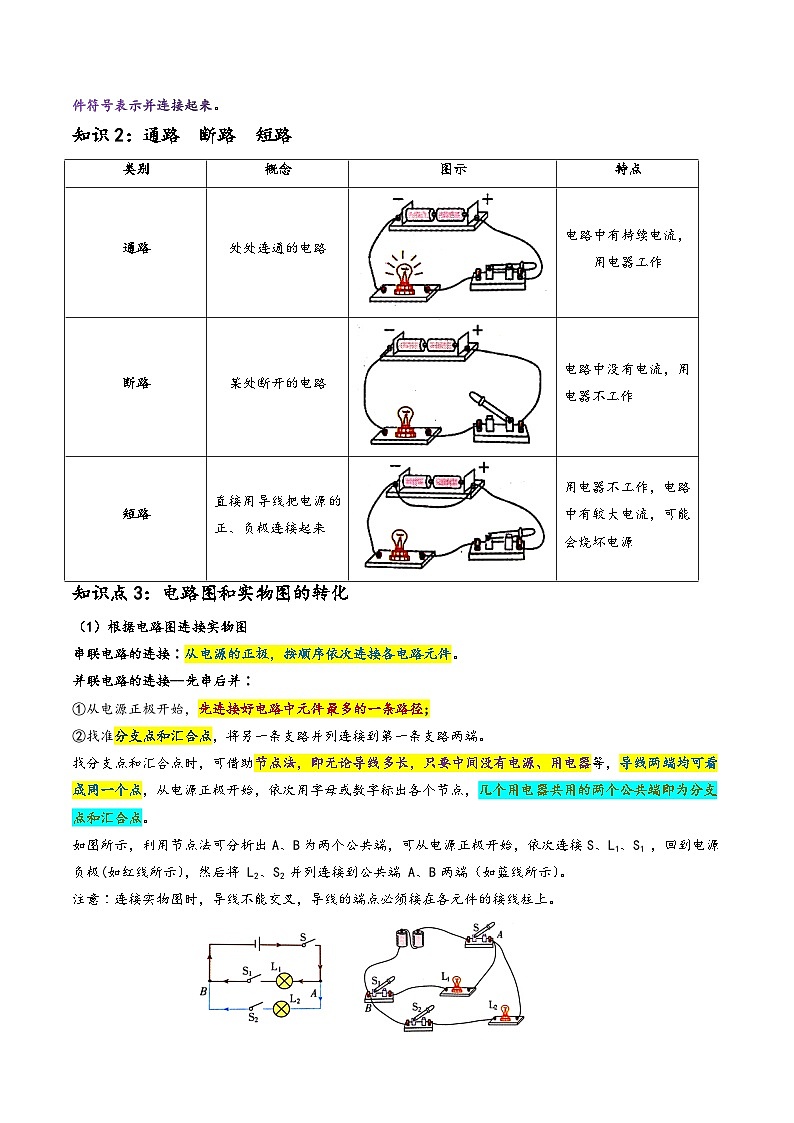

知识2：通路 断路 短路
知识点3：电路图和实物图的转化
（1）根据电路图连接实物图
串联电路的连接∶从电源的正极，按顺序依次连接各电路元件。
并联电路的连接--先串后并∶
①从电源正极开始，先连接好电路中元件最多的一条路径;
②找准分支点和汇合点，将另一条支路并列连接到第一条支路两端。
找分支点和汇合点时，可借助节点法，即无论导线多长，只要中间没有电源、用电器等，导线两端均可看成同一个点，从电源正极开始，依次用字母或数字标出各个节点，几个用电器共用的两个公共端即为分支点和汇合点。
如图所示，利用节点法可分析出A、B为两个公共端，可从电源正极开始，依次连接S、L1、S1 ，回到电源负极(如红线所示），然后将 L2、S2 并列连接到公共端 A、B两端（如蓝线所示）。
注意∶连接实物图时，导线不能交叉，导线的端点必须接在各元件的接线柱上。
（2）根据实物图画电路图
串联电路:根据电流的走向依次将各电路元件用元件符号表示并连接起来。
并联电路:
①对照实物图，分析电路的连接情况（可借助节点法），找出干路和支路，明确分支点和汇合点;
②先画出其中的一条通路，再将其他支路并列画在公共端两边。如图所示，根据实物图，先画出其中一条通路（如红线所示）∶电源、S、S1、L1，再画出含S2、L2的支路（如蓝线所示）。
一、根据电路图连接实物图
1．根据电路图连接实物图。
2．分析图中的电路图，请用笔画线代替导线将实物图连接起来。
3．请按图所示的电路图，把图中的电路元件连成实物图。
4．按图甲中的电路图，将图乙中的实物连成电路（电流表选用0~3A量程）。
5．根据如图所示的电路图，连接实物电路（连线不能交叉）。
6．根据所给的实物图，在虚线框内画出相应的电路图。
7．按图甲所示的电路图，把图乙中的电路元件连接起来。
8．根据要求连接实物图，要求：
（1）滑动变阻器控制小灯的亮度，且滑片向右移动小灯变亮；
（2）电压表测量小灯的电压。
9．根据电路图连接实物图。
10．如图是用伏安法测量某定值电阻R的阻值的电路图，滑片右移时电流变小，用笔画线代替导线，完成实物连接。（电流小于0.6A）
11．请根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物图补充完整。
12．如图所示，是一种测定油箱内油量的部分连接电路，油量表是由电流表改装而成，R是滑动变阻器的电阻丝，A、B、O是它的三个接线柱。滑杆可以绕O点转动，P为金属滑片。要求：当油箱内油量减少时，电流表的示数随之减小，请用笔画线代替导线，将电路图补充完整。
13．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：
①闭合开关S后，小灯泡L才能发光；
②向右移动“20Ω，0.5A”滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变大。
14．如图所示，补充一根导线，使两灯并联，电压表选择合适的量程且测电源电压。
15．根据图2电路图，以笔画线代替导线连接实物电路．( )
二、根据实物图画电路图
1．请在虚线框内画出图对应电路图。
2．根据下图电路在方框内画出电路图。
3．如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，并画出电路图，要求：①开关控制两盏灯，②电压表测灯泡L1两端电压，③滑动变阻器滑片向右滑动时，灯泡L2变暗，灯泡L1亮度不变。
4．如图，根据实物连接在虚线框内画出对应的电路图。
5．在如图所示的实物中，（1）用笔画线代替导线连接好电路。要求：A1测干路的电流，A2只测L2的电流，开关同时控制L1，L2（通过L1，L2电流大约0.4A；连线不能交叉）；
（2）按照实物连接图画电路图。
6．请你正确地画出所给电路的电路图。
7．如图所示电路中，R1是滑动变阻器，R2是定值电阻，请根据实物连接图在虚线框内画出电路图。
8．请根据实物图，在框中用笔画出电路图。
9．某同学在探究“串并联电路中电流规律”时所连接实物图，请在方框内画出对应的电路图。
10．请根据如图所示的实物，在虚线框中画出相应的电路图。
11．请根据如图所示的实物图，在虚线框内画出对应的电路图。
12．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗；
（4）在下方方框内画出对应的电路图。
13．根据实物图画出对应的电路图．
14．A1和A2,导线若干.请按要求在方框内画出电路图. 要求：
灯泡L1、L2并联；
开关控制整个电路；
电流表A1测电灯L1的电流；
电流表A2测总电流.
15．某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图所示的实物电路。请在虚线框内画出对应的电路图（电阻箱符号为）。
元件
符号
元件
交叉不相连的导线
交叉相连的导线
T型连接的导线
符号
元件
符号
类别
概念
图示
特点
通路
处处连通的电路
电路中有持续电流，用电器工作
断路
某处断开的电路
电路中没有电流，用电器不工作
短路
直接用导线把电源的正、负极连接起来
用电器不工作，电路中有较大电流，可能会烧坏电源
