中考物理一轮复习专项突破2动态电路分析》复习练习卷（含答案）

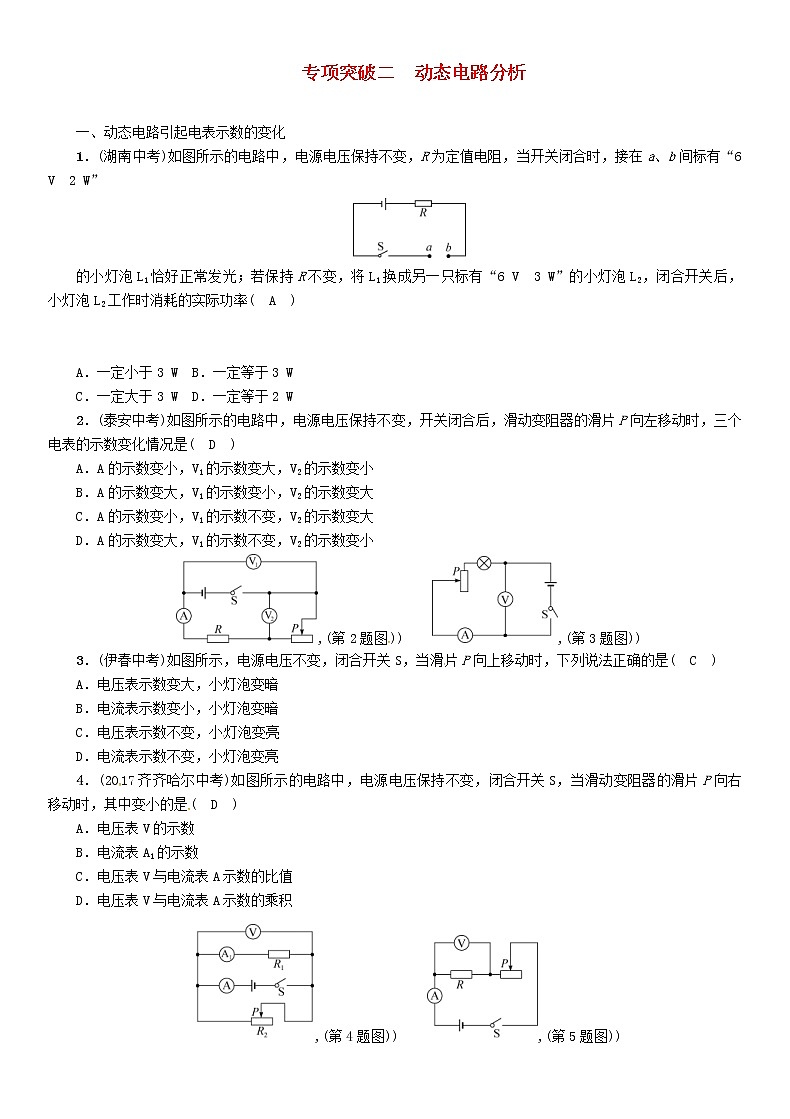

专项突破二　动态电路分析

一、动态电路引起电表示数的变化

1．(湖南中考)如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，接在a、b间标有“6 V　2 W”

的小灯泡L1恰好正常发光；若保持R不变，将L1换成另一只标有“6 V　3 W”的小灯泡L2，闭合开关后，小灯泡L2工作时消耗的实际功率(　A　)

A．一定小于3 W  B．一定等于3 W

C．一定大于3 W  D．一定等于2 W

2．(泰安中考)如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是(　D　)

A．A的示数变小，V1的示数变大，V2的示数变小

B．A的示数变大，V1的示数变小，V2的示数变大

C．A的示数变小，V1的示数不变，V2的示数变大

D．A的示数变大，V1的示数不变，V2的示数变小

,(第2题图))　　,(第3题图))

3．(伊春中考)如图所示，电源电压不变，闭合开关S，当滑片P向上移动时，下列说法正确的是(　C　)

A．电压表示数变大，小灯泡变暗

B．电流表示数变小，小灯泡变暗

C．电压表示数不变，小灯泡变亮

D．电流表示数不变，小灯泡变亮

4．(2017齐齐哈尔中考)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，其中变小的是(　D　)

A．电压表V的示数

B．电流表A1的示数

C．电压表V与电流表A示数的比值

D．电压表V与电流表A示数的乘积

,(第4题图))　　,(第5题图))

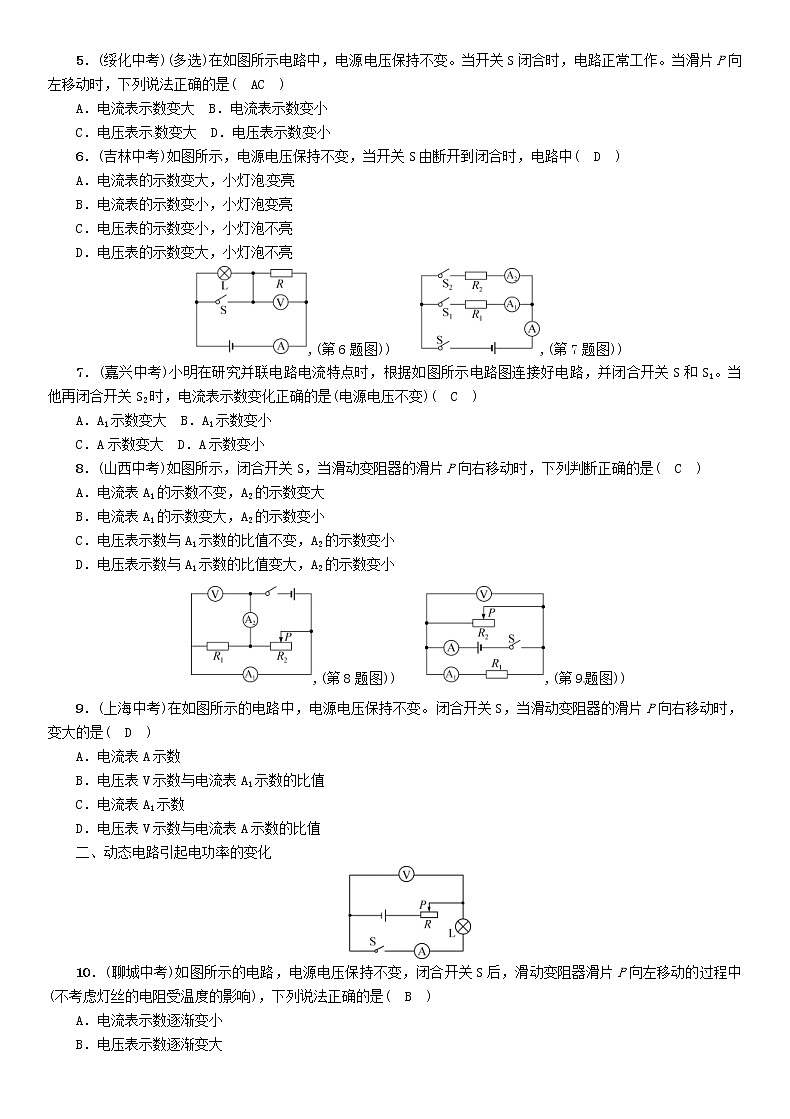

5．(绥化中考)(多选)在如图所示电路中，电源电压保持不变。当开关S闭合时，电路正常工作。当滑片P向左移动时，下列说法正确的是(　AC　)

A．电流表示数变大  B．电流表示数变小

C．电压表示数变大  D．电压表示数变小

6．(吉林中考)如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中(　D　)

A．电流表的示数变大，小灯泡变亮

B．电流表的示数变小，小灯泡变亮

C．电压表的示数变小，小灯泡不亮

D．电压表的示数变大，小灯泡不亮

,(第6题图))　　,(第7题图))

7．(嘉兴中考)小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是(电源电压不变)(　C　)

A．A1示数变大  B．A1示数变小

C．A示数变大  D．A示数变小

8．(山西中考)如图所示，闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断正确的是(　C　)

A．电流表A1的示数不变，A2的示数变大

B．电流表A1的示数变大，A2的示数变小

C．电压表示数与A1示数的比值不变，A2的示数变小

D．电压表示数与A1示数的比值变大，A2的示数变小

,(第8题图))　　,(第9题图))

9．(上海中考)在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是(　D　)

A．电流表A示数

B．电压表V示数与电流表A1示数的比值

C．电流表A1示数

D．电压表V示数与电流表A示数的比值

二、动态电路引起电功率的变化

10．(聊城中考)如图所示的电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻受温度的影响)，下列说法正确的是(　B　)

A．电流表示数逐渐变小

B．电压表示数逐渐变大

C．滑动变阻器两端的电压逐渐变大

D．小灯泡的亮度逐渐变暗

11．(六盘水中考)如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是(　D　)

A．电流表的示数变小  B．电压表的示数变大

C．灯泡L变暗  D．电路中的总功率变大

,(第11题图))　　,(第12题图))

12．(江西中考)如图是一火灾报警系统的原理图，其中R2为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R1为定值电阻，电源电压恒定不变。当出现火灾时，下列判断正确的是(　C　)

A．电流表示数减小  B．电路总功率减小

C．电压表示数减小  D．电阻R1的功率减小

13．(山西中考)甲醛对人体危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3 V，R0为10 Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随污染指数变化的情况如图乙所示。用电压表示数反映污染指数，污染指数在50以下为轻度污染，50～100之间为中度污染，100以上为重度污染，以下分析正确的是(　B　)

A．污染指数越小，电压表示数越大

B．电压表示数为1 V时，属于重度污染

C．污染指数越大，电路中消耗的总功率越小

D．污染指数为50时，电压表的示数为2.5 V

14．(大连中考)(多选)如图所示的电路，电源电压不变。闭合开关S，在将滑动变阻器的滑片P从b端向中点移动的过程中(RaP表示滑动变阻器连入电路的阻值)，下列说法正确的是(　BC　)

A．电压表的示数保持不变

B．电流表的示数逐渐变小

C．电阻R2的电功率逐渐变大

D．电压表的示数与R2的比值逐渐变小

,(第14题图))　　,(第15题图))

15．(保定育德中学中考模拟)(多选)如图所示，是我市某中学物理兴趣小组设计的电子身高测量仪的电路图。其中，定值电阻R1＝6 Ω，电源电压恒为4.5 V，R2的规格为“15 Ω　0.5 A”，电压表的量程为0～3 V，电流表的量程为0～0.6 A，闭合开关S，则(　BD　)

A．当测个头高的同学身高时，电压表的示数比测个头矮的同学时小

B．当R2接入电路中的电阻为1.5 Ω时，电流表的示数为0.6 A

C．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12 Ω

D．当R2接入电路中的电阻为9 Ω时，电阻R1消耗的功率为0.54 W

16．(邢台金华中学中考模拟)(多选)如图所示的电路中，小灯泡标有“6 V　3 W”字样，变阻器最大阻值为100 Ω，电源电压恒为18 V。要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值(灯丝电阻不变)。下列说法正确的是(　CD　)

A．变阻器的滑片向左移动时电压表示数变大

B．电路消耗的最大功率为10.8 W

C．小灯泡的电功率最小值为0.75 W

D．滑动变阻器允许调节的范围是24～60 Ω
