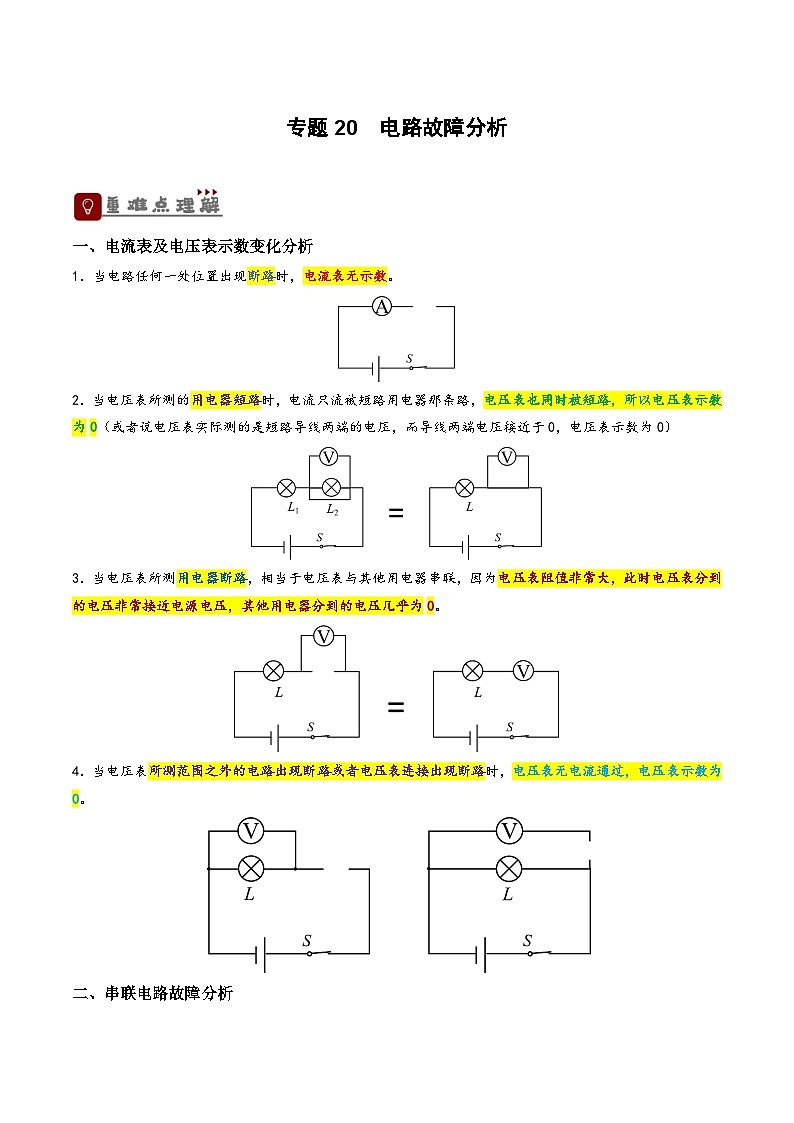

一、电流表及电压表示数变化分析
1．当电路任何一处位置出现断路时，电流表无示数。
2．当电压表所测的用电器短路时，电流只流被短路用电器那条路，电压表也同时被短路，所以电压表示数为0（或者说电压表实际测的是短路导线两端的电压，而导线两端电压接近于0，电压表示数为0）
3．当电压表所测用电器断路，相当于电压表与其他用电器串联，因为电压表阻值非常大，此时电压表分到的电压非常接近电源电压，其他用电器分到的电压几乎为0。
4．当电压表所测范围之外的电路出现断路或者电压表连接出现断路时，电压表无电流通过，电压表示数为0。

二、串联电路故障分析
【典例1】如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，电压表示数变大，电流表示数变为零，则下列判断中正确的是（ ）
A．灯L断路B．电阻R断路C．灯L短路D．电阻R短路
【典例2】如图所示，电源电压不变，闭合开关S，灯L1和L2均发光，过了一段时间，突然三个电表中一个示数变大，一个示数变小，另一个示数不变。若电路中的故障只有一处，且只发生在灯L1或L2上，请你判断故障刚发生后，灯可能的发光情况是（ ）
A．灯L1、L2都发光
B．灯L1、L2都不发光
C．灯L2仍然发光，灯L1不发光
D．灯L1仍然发光，灯L2不发光

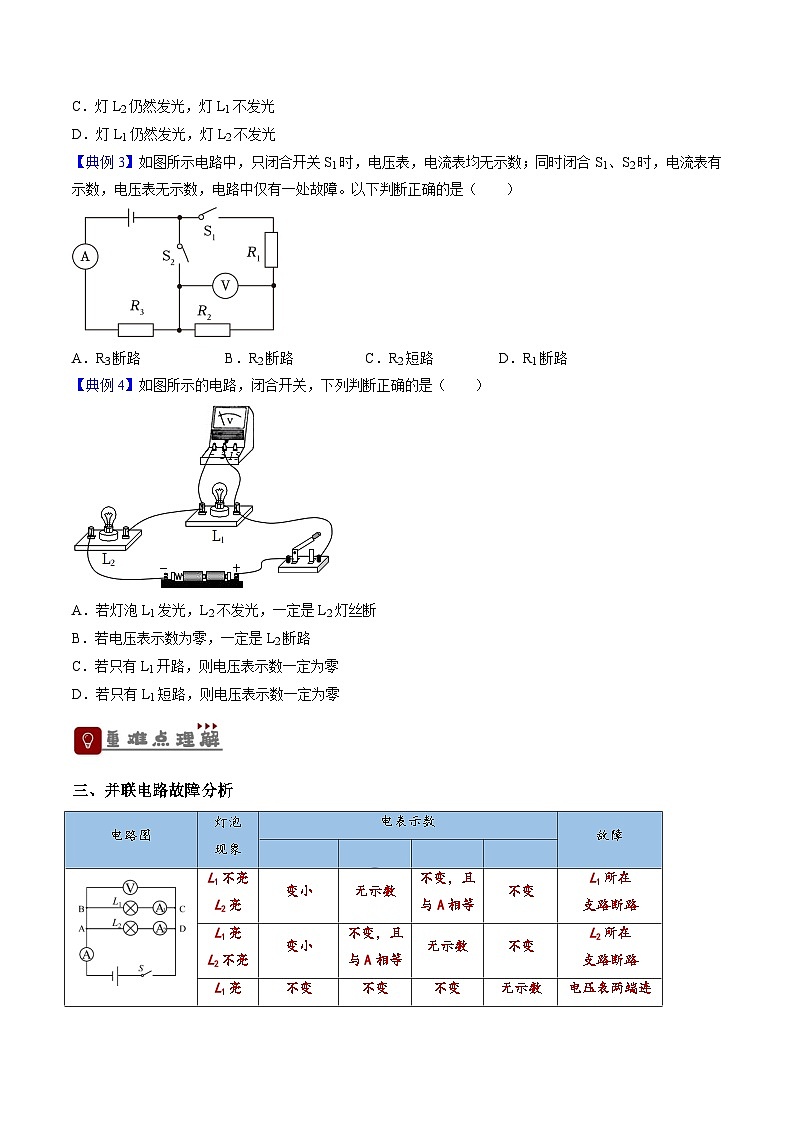

【典例3】如图所示电路中，只闭合开关S1时，电压表，电流表均无示数；同时闭合S1、S2时，电流表有示数，电压表无示数，电路中仅有一处故障。以下判断正确的是（ ）
A．R3断路B．R2断路C．R2短路D．R1断路
【典例4】如图所示的电路，闭合开关，下列判断正确的是（ ）
A．若灯泡L1发光，L2不发光，一定是L2灯丝断
B．若电压表示数为零，一定是L2断路
C．若只有L1开路，则电压表示数一定为零
D．若只有L1短路，则电压表示数一定为零
三、并联电路故障分析
【典例1】如图所示电路中，电源电压保持不变。当开关闭合后，两灯都发光。一段时间后，其中一盏灯突然熄灭，但电流表和电压表的示数不变。产生这一现象可能是由于（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
【典例2】如图所示电路中，电路发生了故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。当将电流表串联接入Q点，闭合开关后电流表示数为0.3A，当向左滑动变阻器的滑片P时，电流表的示数不变，则故障为（ ）
A．R1断路B．R2短路C．R1短路D．R2断路
【典例3】如图所示，当开关S闭合时，L1、L2都正常发光，电流表都有示数；突然一盏灯熄灭了，此时两个电流表的示数都变小，则可能出现的电路故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
【典例4】如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数。过一段时间后，发现其中一只灯泡熄灭，两表示数都不变，造成这种情况的原因可能是（ ）
A．灯L1断路B．灯L2短路C．灯L2断路D．灯L1短路
一、多选题
1．如图所示，闭合开关S后灯L亮，一段时间后灯L熄灭。若电路只有一处故障，且只发生在灯L或电动机M上，现用一只规格相同且完好的灯L1替换灯L，则下列判断正确的是（ ）
A．若灯L1亮，则灯L可能断路
B．若灯L1亮，则灯L可能短路
C．若灯L1不亮，则M一定断路
D．若灯L1不亮，则M一定短路
2．在如图所示的电路中，电源电压不变，闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L可能变亮B．灯L可能短路
C．R可能断路D．灯L可能断路
3．如图所示，两个完全相同的小灯泡 L1、L2串联在电路中，闭合开关后两个灯泡都不亮。已知 L1、L2中有一个灯泡灯丝损坏了，另一个完好。为判断哪一个灯泡损坏，下列操作及判断正确的是（ ）
A．把电压表两端分别接在 a、b 两点，闭合 S，如果电压表无示数，则说明 L2损坏
B．把电流表两端分别接在 a、b 两点，闭合 S，如果电流表有示数，则说明 L2损坏
C．把一根导线两端分别接在 a、b 两点，闭合 S，如果 L1不发光，则说明 L2损坏
D．把另一个相同的灯泡 L 的两端接在 a、b 两点，如果 L、L1不发光，则说明 L2损坏
4．如图所示的电路中，闭合开关S，下边的L1与右边的L2两只灯泡都正常发光，且电流表和电压表都有示数。一段时间后，L1和L2的亮度都发生变化，且两只电表的示数一个增大一个减小，该电路的故障不可能是（ ）
A．灯泡L1的灯丝断路B．灯泡L2的灯丝断路
C．灯泡L1短路D．灯泡L2短路
5．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（ ）
A．电流表中断路，L1和L2都完好
B．L1灯丝断路，电流表和L2都完好
C．L2灯丝断路，电流表和L1都完好
D．L1和L2灯丝都完好，而电流表短路
二、单选题
6．如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，灯L1亮，L2不亮；接触c、d两点时，两灯都不亮，则（ ）
A．灯L1断路B．灯L2断路
C．灯L2短路D．开关S断路
7．如图所示电路，闭合开关S后，发现L1、L2两灯泡都不亮。将一根导线的两端分别接到a、b点时，两灯都不亮；接到c、d点时，两灯都不亮；接到d、e点时，只有一只灯泡发光。则电路故障可能是（ ）
A．开关S接触不良B．灯泡L2灯丝断了
C．灯泡L2灯丝短路D．灯泡L1灯丝断了
8．如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，移动滑片，灯始终不亮，该同学用如图乙中检测灯来检测电路。闭合开关。当的两根接线分别接在B、N两点时，仅灯亮且正常发光；当分别接在A、D两点时，灯也正常工作；当分别接在M、N两点时，、均不亮，由以上检测中观察到的现象判断出电路故障可能（ ）
A．滑动变阻器短路B．断路
C．电流表短路D．短路
9．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变大。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A．若灯L′亮，则可能是灯L断路B．若灯L′亮，则一定是电阻R短路
C．若灯L′不亮，则可能是灯L短路D．若灯L′不亮，则一定是电阻R断路
10．如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合，再闭合，电压表示数不变，电流表的示数变大
C．若先闭合，再闭合，电压表示数变大，电流表的示数变大
D．若灯被短路，闭合、后，灯不亮，灯亮，电流表损坏
11．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于电路中可能存在的故障，下列说法中正确的是（ ）
A．灯泡L1和电流表A断路
B．电流表A和灯泡L2断路
C．只有灯泡L1断路
D．只有灯泡L2断路
12．电路如图所示，下列说法正确的是（ ）
A．若灯丝断路，闭合开关电压表和电流表都没有示数
B．若将电压表与电流表交换位置，闭合开关灯泡能发光
C．闭合开关，滑片向右移，灯泡变暗
D．闭合开关，改变滑片位置，电压表与电流表示数比不变
13．如图所示是小明同学做测定小灯泡电阻的实验，设计的电路。当实验电路连接完毕，闭合开关时，发现灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变。则电路出现故障的原因可能是（ ）
A．灯泡发生断路
B．灯泡发生短路
C．滑动变阻器同时接了上面两个接线柱
D．滑动变阻器同时接了下面两个接线柱
14．如图所示，电源电压一定，关于电路的工作情况，下列说法正确的是（ ）
A．同时闭合两个开关，通过两只灯泡电流是相同的
B．若灯L2被短路，闭合S1、S2后，灯L1亮，灯L2不亮
C．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
D．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
15．如图所示的电路中，三个灯泡始终完好．当开关断开时，三个灯泡都发光．当开关闭合时
A．、、都不亮B．、、都发光
C．不亮，、亮D．、不亮，亮
16．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（ ）
A．灯L1与开关S均开路B．灯L2与开关S均开路
C．灯L1与开关S均短路D．灯L2与开关S均短路
17．如图所示电路中，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯泡L1处短路B．灯泡L2处短路
C．灯泡L1处断路D．灯泡L2处断路
18．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（ ）
A．电流表示数变小B．电压表无示数
C．电压表示数不变D．电压表示数变大
三、填空题
19．在如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，灯L突然熄灭。如果电路中只有一处故障且只发生在灯L或电阻R处，为了检测故障，将一完好的检测灯L′并联在L两端，观察到检测灯L′也不发光。电路中可能存在的故障是_______。若将检测灯L′重新并联到电阻R两端，_______（选填“能”或“不能”）根据灯L和灯L′的发光情况判断出故障。
20．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后，电流表示数变小。若故障只发生在电阻、上，现用完好的小灯泡替换电流表，若灯亮，则电压表示数____________，若灯不亮，则电压表示数____________。（均选填“变大”“变小”或“不变”）
电路图
灯泡
现象
电表示数
故障
L1不亮
L2亮
有示数（示数变大）
无示数
变大至等于电源电压
L1短路
L1亮
L2不亮
有示数（示数变大）
变大至等于电源电压
无示数
L2短路
L1不亮
L2不亮
无示数
变大至等于电源电压
无示数
L1断路
L1不亮
L2不亮
无示数
无示数
变大至等于电源电压
L2断路
L1不亮
L2不亮
无示数
无示数
无示数
电压表测量范围外某处断路
电路图
灯泡
现象
电表示数
故障
L1不亮
L2亮
变小
无示数
不变，且与A相等
不变
L1所在
支路断路
L1亮
L2不亮
变小
不变，且与A相等
无示数
不变
L2所在
支路断路
L1亮
L2亮
不变
不变
不变
无示数
电压表两端连接线有断路
L1不亮
L2亮
变小
变小为零
不变
不变
A、B或
C、D间断路
L1不亮
L2不亮
变大甚至可能烧毁
变大甚至可能烧毁
变小为零
变小为零
L1短路
L1不亮
L2不亮
变大甚至可能烧毁
变小为零
变大甚至可能烧毁
变小为零
L2短路
L1不亮
L2不亮
变小为零
变小为零
变小为零
变小为零
干路某处断路
导线并联位置
a、b
b、c
c、d
a、c
b、d
电流表示数/A
0
0
0
0
0
L1发光情况
不亮
不亮
不亮
不亮
亮
L2发光情况
不亮
不亮
不亮
不亮
不亮
